MEB3200 - Máquina de coser JUKI - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO MEB3200 JUKI

En relación con el uso de la máquina de coser, máquina automática y dispositivos auxiliares (de aquí en adelante denominados colectivamente como la “máquina”), es inevitable que el trabajo de cc que ejecutarse cerca de partes móviles de la máquina. Esto significa que siempre existe la posibilidad de que se toquen piezas móviles involuntariamente. Por lo tanto, a los operadores u operadoras que mane-jan la máquina y al personal de mantenimiento que ejecuta trabajos de mantenimiento y reparación de máquina, se les recomienda leer detenidamente las siguientes PRECAUCIONES DE SEGURIDAD y tener un cabal conocimiento de las mismas antes de usar/efectuar el mantenimiento de la máquina. Estas PRECAUCIONES DE SEGURIDAD contienen aspectos no incluidos en las especificaciones del producto que haya adquirido.

Las indicaciones de riesgo se clasifican en las siguientes tres categorías diferentes, para que los usuarios puedan entender el significado de las etiquetas. Asegúrese de entender cabalmente la siguiente descripción y observar las instrucciones estrictamente.

(I) Explicación de niveles de riesgos

	PELIGRO :Esta indicación se consigna cuando existe peligro inminente de muerte o lesiones graves si la persona encargada o cualquier ter-cero no maneja la máquina como es debido o no evita la situación peligrosa al manejar o efectuar el mantenimiento de la máquina.
	ADVERTENCIA :Esta indicación se consigna cuando existe la probabilidad de muerte o lesiones graves si la persona encargada o cualquier terce-ro no maneja la máquina como es debido o no evita la situación peligrosa al manejar o efectuar el mantenimiento de la máquina.
	PRECAUCIÓN :Esta indicación se consigna cuando hay peligro de lesiones de gravedad moderada a leve si la persona encargada o cualquier ter-cero no maneja la máquina como es debido o no evita la situación peligrosa al manejar o efectuar el mantenimiento de la máquina.
	Itemes que requieren atención especial.

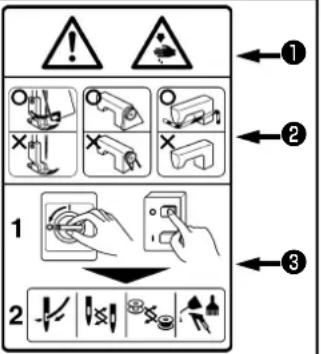

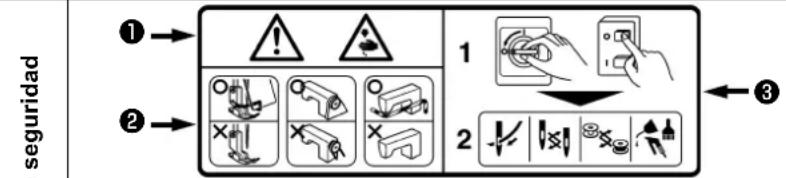

(II) Explicación de indicaciones de advertencia y etiquetas de advertencia pictóricas

	Existe el riesgo de lesión si se toca una parte móvil.	Indicaciones de advertencia pictóricas		Tenga en cuenta que puede lastimarse las manos si sujeta la máquina de coser durante su operación.
	Existe el riesgo de electrochoque si se toca una parte de alto voltaje.			Existe el riesgo de enredo en la correa que puede resultar en lesión.
	Existe el riesgo de quemadura si se toca una parte de alta temperatura.			Existe el riesgo de sufrir lesiones si se toca el portabotones.
	Tenga en cuenta que no se debe mirar directamente al haz lasérico ya que esto puede causar daños a la vista.	Etiquetas de indicación		Indica la dirección correcta.
	Existe el riesgo de contacto entre su cabeza y la máquina de coser.			Indica la conexión de un cable a tierra.

Etiqueta de	1 • Existe la posibilidad de que se cause una lesión grave o muerte.2 • Existe la posibilidad de que se cause una lesión al tocar alguna parte en movimiento.3 • Realizar el trabajo de cosido con el protector de seguridad.4 • Realizar el trabajo de cosido con la cubierta de seguridad.5 • Realizar el trabajo de cosido con el dispositivo protector de seguridad.6 • Asegúrese de desconectar la corriente eléctrica antes de ejecutar el “enhebrado del cabezal de la máquina”, “cambio de aguja”, “cambio de bobina” o “aceitado y limpieza”.
Etiqueta de peligro de electrochoques		危険	DANGER
		高電圧部分に触れて、大けがをすることがある。電源を切って、5分以上たってからカバーをはずすこと。	Hazardous voltage will cause injury.Turn off main switch and unplug power cord and wait at least 5 minutes before opening this cover.

- Existe la posibilidad de que se cause una lesión grave o muerte. - Existe la posibilidad de que se cause una lesión al tocar alguna parte en movimiento.

2 • Realizar el trabajo de cosido con el protector de seguridad. • Realizar el trabajo de cosido con la cubierta de seguridad. • Realizar el trabajo de cosido con el dispositivo protector de seguridad.

3 • Asegúrese de desconectar la corriente eléctrica antes de ejecutar el “enhebrado del cabezal de la máquina”, “cambio de aguja”, “cambio de bobina” o “aceitado y limpieza”.

1. Cuando sea necesario abrir la caja de control que contiene piezas eléctricas, asegúrese de desconectar la corriente eléctrica y esperar unos cinco minutos o más antes de abrir la cubierta, para evitar accidentes que resulten en electrochoques.

PRECAUCIÓN

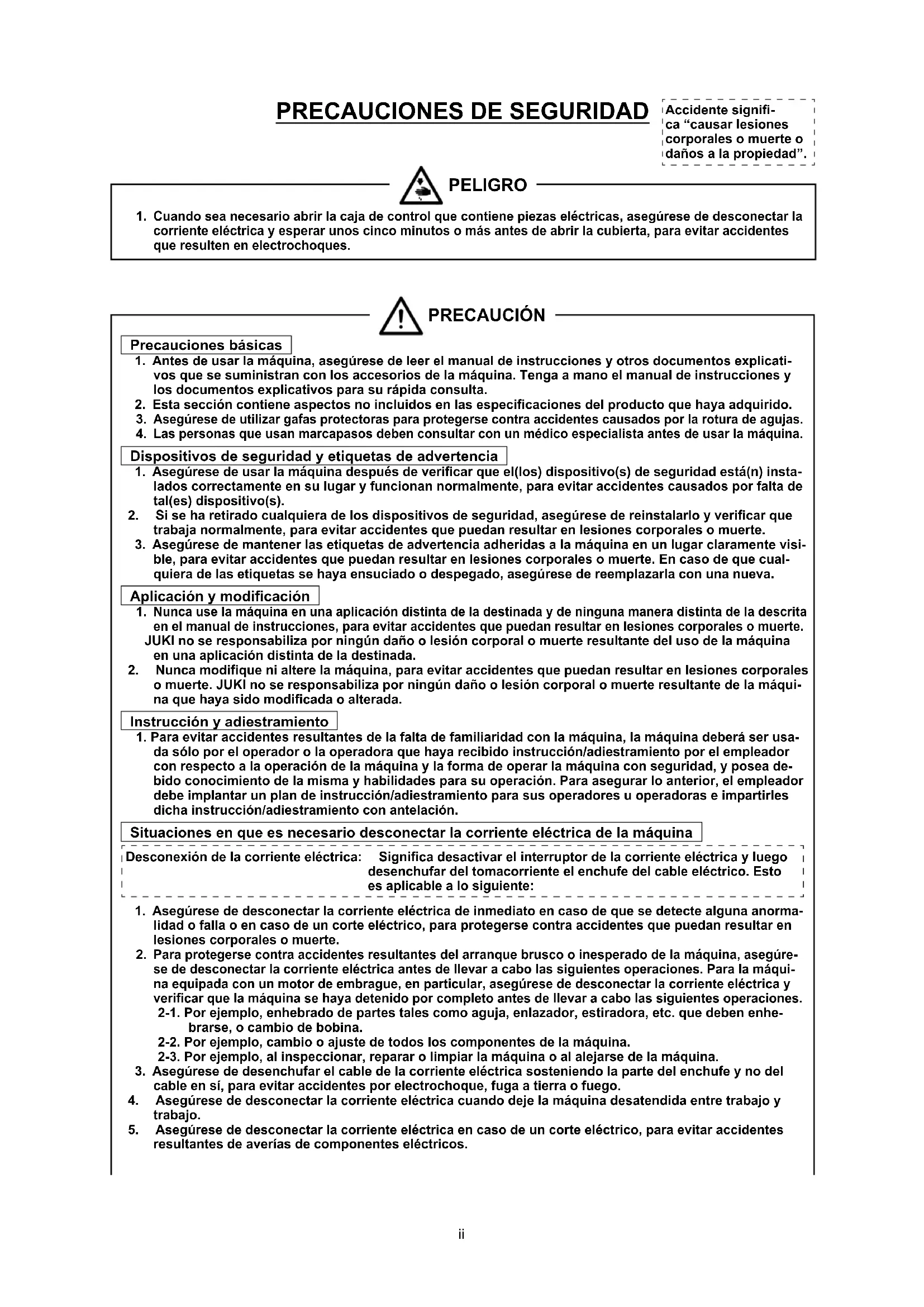

Precauciones básicas

1. Antes de usar la máquina, asegúrese de leer el manual de instrucciones y otros documentos explicativos que se suministran con los accesorios de la máquina. Tenga a mano el manual de instrucciones y los documentos explicativos para su rápida consulta.
2. Esta sección contiene aspectos no incluidos en las especificaciones del producto que haya adquirido.
3. Asegúrese de utilizar gafas protectoras para protegerse contra accidentes causados por la rotura de agujas.
4. Las personas que usan marcapasos deben consultar con un médico especialista antes de usar la máquina.

Dispositivos de seguridad y etiquetas de advertencia

1. Asegúrese de usar la máquina después de verificar que el(los) dispositivo(s) de seguridad está(n) instalados correctamente en su lugar y funcionan normalmente, para evitar accidentes causados por falta de tal(es) dispositivo(s).
2. Si se ha retirado cualquiera de los dispositivos de seguridad, asegúrese de reinstalarlo y verificar que trabaja normalmente, para evitar accidentes que puedan resultar en lesiones corporales o muerte.
3. Asegúrese de mantener las etiquetas de advertencia adheridas a la máquina en un lugar claramente visible, para evitar accidentes que puedan resultar en lesiones corporales o muerte. En caso de que cualquiera de las etiquetas se haya ensuciado o despegado, asegúrese de reemplazarla con una nueva.

Aplicación y modificación

1. Nunca use la máquina en una aplicación distinta de la destinada y de ninguna manera distinta de la descrita en el manual de instrucciones, para evitar accidentes que puedan resultar en lesiones corporales o muerte. JUKI no se responsabiliza por ningún daño o lesión corporal o muerte resultante del uso de la máquina en una aplicación distinta de la destinada.
2. Nunca modifique ni altere la máquina, para evitar accidentes que puedan resultar en lesiones corporales o muerte. JUKI no se responsabiliza por ningún daño o lesión corporal o muerte resultante de la máquina que haya sido modificada o alterada.

Instrucción y adiestramiento

1. Para evitar accidentes resultantes de la falta de familiaridad con la máquina, la máquina deberá ser usada sólo por el operador o la operadora que haya recibido instrucción/adiestramiento por el empleador con respecto a la operación de la máquina y la forma de operar la máquina con seguridad, y posea debido conocimiento de la misma y habilidades para su operación. Para asegurar lo anterior, el empleador debe implantar un plan de instrucción/adiestramiento para sus operadores u operadoras e impartirles dicha instrucción/adiestramiento con antelación.

Situaciones en que es necesario desconectar la corriente eléctrica de la máquina

Desconexión de la corriente eléctrica:

Significa desactivar el interruptor de la corriente eléctrica y luego desenchufar del tomacorriente el enchufe del cable eléctrico. Esto es aplicable a lo siguiente:

1. Asegúrese de desconectar la corriente eléctrica de inmediato en caso de que se detecte alguna anormalidad o falla o en caso de un corte eléctrico, para protegerse contra accidentes que puedan resultar en lesiones corporales o muerte.
2. Para protegerse contra accidentes resultantes del arranque brusco o inesperado de la máquina, asegúrese de desconectar la corriente eléctrica antes de llevar a cabo las siguientes operaciones. Para la máquina equipada con un motor de embrague, en particular, asegúrese de desconectar la corriente eléctrica y verificar que la máquina se haya detenido por completo antes de llevar a cabo las siguientes operaciones.
   2-1. Por ejemplo, enhebrado de partes tales como aguja, enlazador, estiradora, etc. que deben enhebrarse, o cambio de bobina.
   2-2. Por ejemplo, cambio o ajuste de todos los componentes de la máquina.
   2-3. Por ejemplo, al inspeccionar, reparar o limpiar la máquina o al alejarse de la máquina.
3. Asegúrese de desenchufar el cable de la corriente eléctrica sosteniendo la parte del enchufe y no del cable en sí, para evitar accidentes por electrochoque, fuga a tierra o fuego.
4. Asegúrese de desconectar la corriente eléctrica cuando deje la máquina desatendida entre trabajo y trabajo.
5. Asegúrese de desconectar la corriente eléctrica en caso de un corte eléctrico, para evitar accidentes resultantes de averías de componentes eléctricos.

PRECAUCIONES A TOMAR EN DIVERSAS ETAPAS DE OPERACIÓN

Transporte

1. Asegúrese de levantar y mover la máquina de forma segura teniendo en cuenta el peso de la máquina. Consulte el manual de instrucciones para confirmar la masa de la máquina.
2. Antes de levantar o mover la máquina, asegúrese de adoptar suficientes medidas de seguridad para evitar la caída de la máquina, para protegerse contra accidentes que puedan resultar en lesiones corporales o muerte.
3. Una vez que se haya desembalado la máquina, no la vuelva a embalar para su transporte, para proteger la máquina contra averías resultantes de la caída o accidente imprevisto.

Desembalaje

1. Asegúrese de desembalar la máquina en la secuencia prescrita para evitar accidentes que puedan resultar en lesiones corporales o muerte. En particular, en caso de que la máquina venga encajonada, asegúrese de comprobar los clavos con cuidado. Los clavos deben eliminarse.
2. Asegúrese de comprobar la posición del centro de gravedad de la máquina y sacarla del embalaje con cuidado, para evitar accidentes que puedan resultar en lesiones corporales o muerte.

Instalación

(I) Mesa y pedestal de la mesa

1. Asegúrese de usar la mesa y el pedestal de la mesa legítimos de JUKI, para evitar accidentes que puedan resultar en lesiones corporales o muerte. Si es inevitable usar una mesa y un pedestal de mesa distintos de los legítimos de JUKI, asegúrese de que los mismos puedan soportar el peso de la máquina y la fuerza de reacción durante su operación.
2. Si se colocan roldanas pivotantes al pedestal de la mesa, asegúrese de usar roldanas pivotantes con mecanismo de enclavamiento y enclavarlas para inmovilizar la mesa durante la operación, mantenimiento, inspección y reparación de la máquina, para evitar accidentes que puedan resultar en lesiones corporales o muerte.

(II) Cable y cableado

1. Asegúrese de que el cable no esté expuesto a una fuerza extra durante su uso para evitar accidentes por electrochoque, fuga a tierra o fuego. Además, si fuere necesario cablear cerca de una sección de operación tal como la correa en V, asegúrese de que exista una separación de 30 mm o más entre la sección de operación y el cable.
2. Asegúrese de evitar la conexión múltiple tipo pulpo, para evitar accidentes por electrochoque, fuga a tierra o fuego.
3. Asegúrese de conectar firmemente los conectores, para evitar accidentes por electrochoque, fuga a tierra o fuego. Además, al retirar un conector, asegúrese de hacerlo sosteniendo el conector propiamente dicho y no tirando del cable.

(III) Conexión a tierra

1. Asegúrese de que sea un electricista calificado quien instale el enchufe, para evitar accidentes causados por fuga a tierra o falla de tensión dieléctrica. Además, asegúrese de conectar el enchufe a un tomacorriente conectado a tierra indefectiblemente.

2. Asegúrese de conectar a tierra el cable de tierra, para evitar accidentes causados por fuga a tierra.

(IV) Motor

1. Asegúrese de usar un motor del régimen especificado (producto legítimo de JUKI), para evitar accidentes causados por destrucción por calentamiento.
2. Si utiliza un motor de embrague disponible en el mercado, asegúrese de seleccionar uno equipado con cubierta de la polea a prueba de enredos, para protegerla contra el riesgo de que se enrede con la correa en V.

Antes de la operación

1. Antes de conectar la corriente eléctrica, asegúrese de comprobar que los conectores y cables estén libres de daño, no estén desprendidos ni flojos, para evitar accidentes que puedan resultar en lesiones corporales o muerte.
2. Nunca ponga sus manos en las partes móviles de la máquina, para evitar accidentes que puedan resultar en lesiones corporales o muerte. Además, compruebe para asegurarse de que la dirección de rotación de la polea concuerde con la flecha indicada en la polea.
3. Si se usa el pedestal de la mesa provisto de roldanas pivotantes, asegúrese de inmovilizar el pedestal de la mesa enclavando las roldanas pivotantes o con ajustadores, si están provistos, para evitar accidentes causados por el arranque brusco de la máquina.

Durante la operación

1. Asegúrese de no poner sus dedos, cabello o ropa cerca de partes móviles tales como volante, polea de mano y motor, ni coloque nada cerca de esas partes cuando la máquina está en funcionamiento, para evitar accidentes causados por enredos que puedan resultar en lesiones corporales o muerte.
2. Al conectar la corriente eléctrica o cuando la máquina está en funcionamiento, asegúrese de no poner sus dedos cerca del área circundante a la aguja o dentro de la cubierta de la palanca toma-hilo, para evitar accidentes que puedan resultar en lesiones corporales o muerte.
3. La máquina marcha a alta velocidad. Por lo tanto, nunca ponga sus manos cerca de partes móviles tales como enlazador, estiradora, barra de agujas, gancho y cuchilla de corte de tela durante la operación, para proteger sus manos contra lesiones. Además, antes de cambiar el hilo, asegúrese de desconectar la corriente eléctrica y comprobar que la máquina está completamente parada.

4. Al mover la máquina de la mesa o colocarla de nuevo sobre la mesa, tenga cuidado para no permitir que sus dedos u otras partes de su cuerpo queden atrapados entre la máquina y la mesa, para evitar accidentes que puedan resultar en lesiones corporales o muerte.

5. Antes de retirar la cubierta de la correa y la correa en V, asegúrese de desconectar la corriente eléctrica y comprobar que la máquina y el motor están completamente parados, para evitar accidentes causados por el arranque brusco de la máquina o el motor.

6. Si se usa un servomotor con la máquina, el motor no genera ruido cuando la máquina está en reposo. Por lo tanto, asegúrese de no olvidarse de desconectar la corriente eléctrica, para evitar accidentes causados por el arranque brusco del motor.
7. Nunca use la máquina con el orificio de enfriamiento de la caja de alimentación del motor tapado, para evitar que se genere fuego por sobrecalentamiento.

Lubricación

1. Asegúrese de utilizar el aceite legítimo de JUKI y la grasa legítima de JUKI en las partes que deben lubricarse.
2. Si el aceite entra en contacto con sus ojos o cuerpo, asegúrese de eliminarla y lavarse de inmediato, para evitar la inflamación o irritación.
3. Si ingiere el aceite accidentalmente, asegúrese de consultar con un médico de inmediato, para evitar el vómito o diarrea.

Mantenimiento

1. Para evitar accidentes causados por la falta de familiaridad con la máquina, los trabajos de reparación y ajuste deben ser efectuados por un técnico de servicio debidamente familiarizado con la máquina dentro del alcance definido en el manual de instrucciones. Asegúrese de utilizar repuestos legítimos de JUKI al reemplazar cualquiera de las piezas de la máquina. JUKI no se responsabiliza por ningún accidente causado por la reparación o el ajuste indebido o el uso de repuestos que no sean los legítimos de JUKI.
2. Para evitar accidentes causados por la falta de familiaridad con la máquina o accidentes por electrochoques, asegúrese de encargar el trabajo de reparación y mantenimiento (incluyendo el cableado) de componentes eléctricos a un técnico electricista de su compañía o a JUKI o el distribuidor en su área.
3. Cuando efectúe la reparación o el mantenimiento de la máquina que emplea partes neumáticas tal como cilindro de aire, asegúrese de retirar con antelación el tubo de suministro de aire para expulsar el aire remanente en la máquina, para evitar accidentes causados por el arranque brusco de las partes neumáticas.
4. Al término de la reparación, el ajuste y reemplazo de piezas, asegúrese de comprobar que los tornillos y tuercas estén apretados firmemente.
5. Asegúrese de limpiar la máquina periódicamente durante su uso. Antes de realizar la limpieza de la máquina, asegúrese de desconectar la corriente eléctrica y verificar que tanto la máquina como el motor estén completamente parados, para evitar accidentes causados por el arranque brusco de la máquina o el motor.
6. Antes de realizar el mantenimiento, inspección o reparación de la máquina, asegúrese de desconectar la corriente eléctrica y verificar que tanto la máquina como el motor estén completamente parados. (Para la máquina equipada con motor de embrague, el motor continuará funcionando durante un rato por inercia aun cuando se desconecte la corriente eléctrica. Por lo tanto, tenga cuidado.)
7. Si tras su reparación o ajuste, la máquina no funciona normalmente, detenga de inmediato su funcionamiento y póngase en contacto con JUKI o el distribuidor de su área para su reparación, para evitar accidentes que puedan resultar en lesiones corporales o muerte.
8. Si se ha quemado el fusible, asegúrese de desconectar la corriente eléctrica, eliminar la causa de la que-madura del fusible y reemplazar el fusible con uno nuevo, para evitar accidentes que puedan resultar en lesiones corporales o muerte.
9. Asegúrese de limpiar periódicamente el orificio de ventilación del ventilador e inspeccionar el área circundante al cableado, para evitar accidentes por fuego del motor.

Ambiente operativo

1. Asegúrese de utilizar la máquina en un ambiente no expuesto a una fuente de ruidos fuertes (ondas electromagnéticas) tal como una soldadora de alta frecuencia, para evitar accidentes causados por el malfuncionamiento de la máquina.
2. Nunca utilice la máquina en un lugar en que la fluctuación del voltaje supere el “voltaje nominal ±10%”, para evitar accidentes causados por el malfuncionamiento de la máquina.
3. Antes de usar cualquier dispositivo neumático tal como el cilindro de aire, asegúrese de que funcione a la presión de aire especificada, para evitar accidentes causados por el malfuncionamiento de la máquina.
4. Para utilizar la máquina en condiciones de seguridad, asegúrese de utilizarla en un ambiente que satisfaga las siguientes condiciones:

Temperatura ambiente durante su operación: 5°C a 35°C

Humedad relativa durante su operación: 35% a 85%

1. Puede haber condensación de rocío si la máquina se muda de un ambiente frío a uno cálido. Por lo tanto, asegúrese de conectar la corriente eléctrica después de haber esperado durante suficiente tiempo hasta que no haya señales de gotas de agua, para evitar accidentes causados por avería o malfuncionamiento de los componentes eléctricos.

2. Para garantizar la seguridad, asegúrese de detener la operación de la máquina cuando haya rayos y truenos y retire el enchufe del tomacorriente, para evitar accidentes causados por avería o malfuncionamiento de los componentes eléctricos.

3. Dependiendo de la condición de las señales de ondas radioeléctricas, la máquina podría generar ruido en el aparato de televisión o radio. Si esto ocurre, use el aparato de televisión o radio lejos de la máquina.

4. Para asegurar un ambiente adecuado de trabajo, deben observarse las normativas y reglamentos locales del país en donde se instala la máquina de coser.

En caso de que se requiera el control de ruidos, deberán usarse protectores auditivos, orejeras u otros dispositivos de protección, de acuerdo con las normativas y reglamentos aplicables.

1. La eliminación de productos y embalajes y el tratamiento del aceite lubricante usado deben efectuarse apropiadamente de acuerdo con las leyes aplicables en el país en que se utiliza la máquina de coser.

Precauciones a tomar para utilizar la MEB-3200 en condiciones de mayor seguridad

PELI-GRO	Para evitar accidentes causados por descarga eléctrica, nunca abra la caja de control ni toque los componentes del interior de la caja de control mientras esté posicionado en ON el interruptor de la corriente eléctrica.Si encuentra que la máquina de coser está demasiado pesada para levantarla, es posible que el resorte de gas no esté funcionando bien porque se ha desgasificado.Nunca levante la máquina de coser en tal estado, ya que la máquina de coser se puede caer y las manos, dedos y brazos pueden quedar atrapados en el mismo causando lesiones graves.Existe el peligro de lesiones corporales si la máquina de coser se levanta cuando el resorte de gas no funciona y la máquina de coser está demasiado pesada.* Asegúrese de entender cabalmente la norma para el plazo de reemplazo del resorte de gas indicada en la p. 56 y su procedimiento de reemplazo en la p. 57, antes de poner en funcionamiento la máquina de coser.No levante/retorne la máquina de coser de/a su posición original con dos o más trabajadores para evitar cualquier accidente que puedan causar lesiones corporales.No sostenga con las manos la máquina de coser en su posición levantada para evitar cualquier accidente que pueda causar lesiones corporales.* Asegúrese de enclavar el retén de bisagra al levantar la máquina de coser para fijar fi rmemente la máquina en su posición levantada.No sujete ninguna parte de la máquina de coser excepto la aleta en la periferia de la base en el lado anterior, para evitar cualquier accidente que pueda causar lesiones corporales.No utilice la máquina de coser cuando el resorte de gas no se encuentra instalado, para evitar cualquier accidente que pueda causar lesiones corporales.La cuchilla cortatela corta el material con una presión extremadamente fuerte.Nunca permita que sus manos y dedos estén cerca de la cuchilla cortatela cuando ésta está en funcionamiento, para evitar cualquier accidente que pueda causar lesiones corporales.
ADVER-TENCIA	Para evitar lesiones corporales, al hacer que el cabezal de la máquina vuelva de su posición elevada a su posición original, hágalo después de confirmar que no haya ningún componente o herramienta debajo del resorte de gas.Para evitar lesiones corporales o daños a la máquina de coser, tenga cuidado para que ningún componente o herramienta cause daños a la sección de la varilla del muelle de gas en la cubierta inferior.Para evitar lesiones corporales, reemplace de inmediato el muelle de gas con uno nuevo cuando la sección de la varilla del muelle de gas no funciona debidamente por presentar algún desperfecto o problema, o se considera defectuoso el muelle. Para evaluar su defectuosidad, consulte la sección “Norma para juzgar cuándo reemplazar el muelle de gas”.[No utilice ningún muelle que no sea el muelle de gas genuino de JUKI (Pieza No 40061247).]
PRECAU-CIÓN	Para evitar lesiones personales, nunca opere la máquina cuando no esté montada la cubierta de la correa, el protector de dedos, el protector de ojos o cualquier otro dispositivo de seguridad.Para evitar lesiones personales, nunca acerque los dedos, cabello o vestidos al volante, correa en V o motor ni ponga ningún objeto sobre los mismos mientras esté funcionando la máquina de coser.Para evitar lesiones personales, nunca acerque sus dedos a la cuchilla cortadora de tela ni a la cuchilla cortadora de hilo de bobina cuando esta enchufada la corriente o durante la operación de la máquina de coser.Para evitar lesiones personales, nunca ponga sus dedos debajo de la cubierta de la barra de aguja mientras esté funcionando la máquina.Para evitar lesiones personales y prevenir averías en la máquina de coser, cerciórese de que no hay ninguna persona ni objeto junto la máquina de coser cuando eleve el cabezal de la máquina.Al fine di evitare possibili ferimenti, non usare la macchina per cucire quando la molla a gas è rimossa.Para evitar accidentes causados por arranque brusco de la máquina de coser, posicione en OFF el interruptor de la corriente eléctrica cuando la máquina este inclinada o con las cubiertas quitadas.

PRECAU- CIÓN

1. El motor no produce ruido cuando la máquina está parada. Para evitar accidentes causados por un arranque brusco de la máquina de coser, posicione sin falta en OFF el interruptor de la corriente eléctrica cuando pare la máquina.
2. Para evitar accidentes causados por descargas eléctricas, no opere la máquina cuando el alambre de puesta a tierra esté desconectado.
3. Para evitar accidentes causadas por sacudidas eléctricas y daños de componentes eléctricos, posicione en OFF de antemano el interruptor de la corriente eléctrica en caso de insertar o extraer conectores o el enchufe de la corriente eléctrica.
4. Tenga cuidado al manipular este producto para evitar que le caiga agua o aceite o causarle caídas o golpes etc., dado que este producto es un instrumento de precisión.
5. Si la máquina se usa en un ambiente doméstico, podría causar radiointerferencias, en cuyo caso el usuario deberá tomar medidas correctivas al respecto.

PRECAUCIONES EN LA OPERACIÓN

1. Nunca opere la máquina de coser sin antes lubricar el cabezal de la máquina.
2. Quite bien el polvo acumulado en las respectivas secciones de la máquina de coser cuando termine el trabajo.
3. Se provee un interruptor de seguridad de modo que la máquina de coser no pueda operar con el cabezal inclinado.
   Cuando opere la máquina de coser , posicione en ON el interruptor de la corriente eléctrica después de colocar el cabezal de la máquina en su posición correcta.
4. Conecte la alimentación apropiada para la tensión y fase de la máquina de coser.
5. Los patrones estándar se han preparado de antemano, en los patrones Nos. 90 a 99. La velocidad de cosido y la tensión del hilo se pueden cambiar, pero, la configuración no se puede cambiar. Cuando tenga que cambiar la configuración, copie la configuración al No. de patrón a cambiar.
6. La base de transporte se puede mover con la mano cuando se desconecta la corriente eléctrica o inmediatamente después de conectarla. Sin embargo, hay que tener cuidado para que la cuchilla cortadora de tela no toque las placas sujetadoras, o para que el cortahilo no toque la placa de agujas.

Dispositivos de seguridad y etiquetas de advertencia

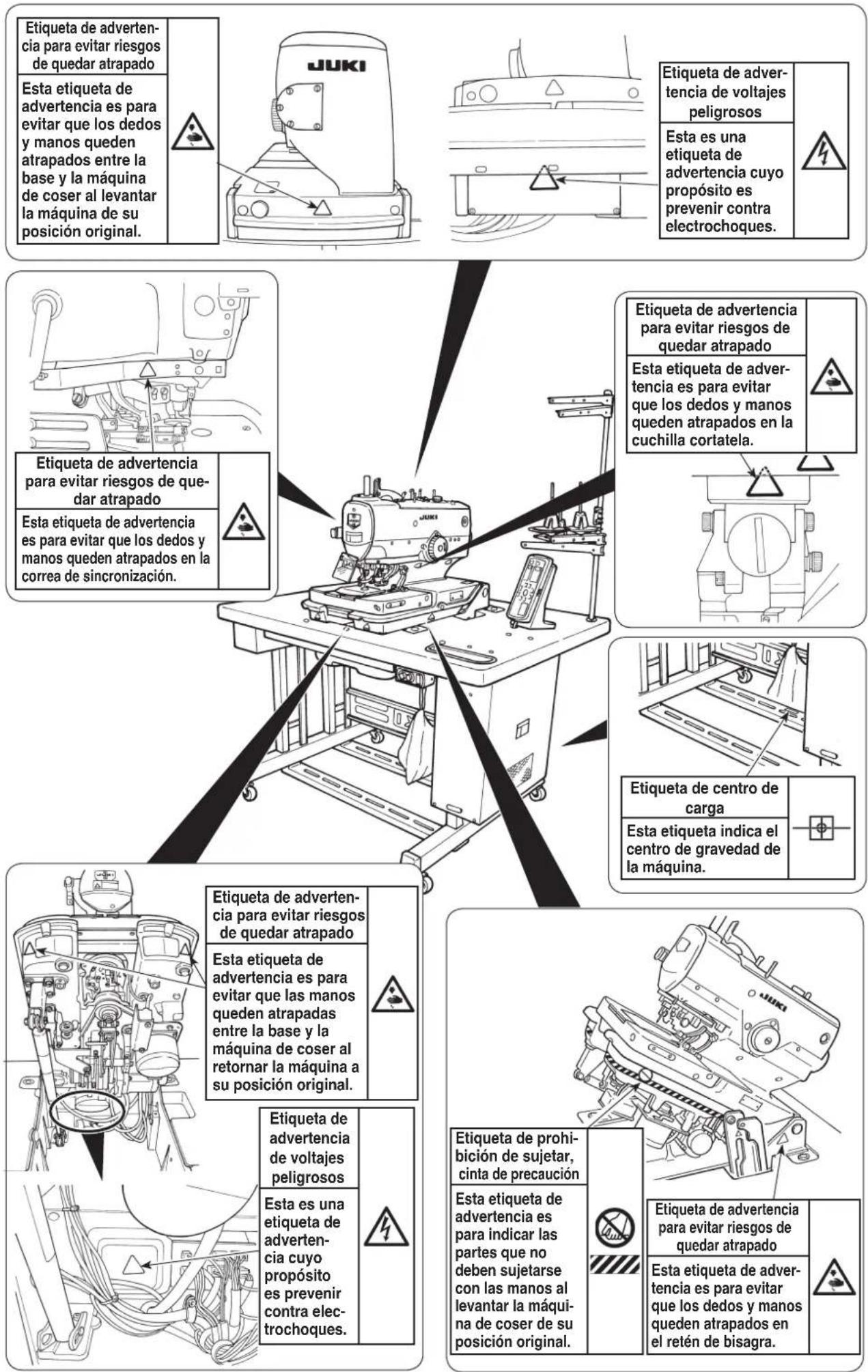

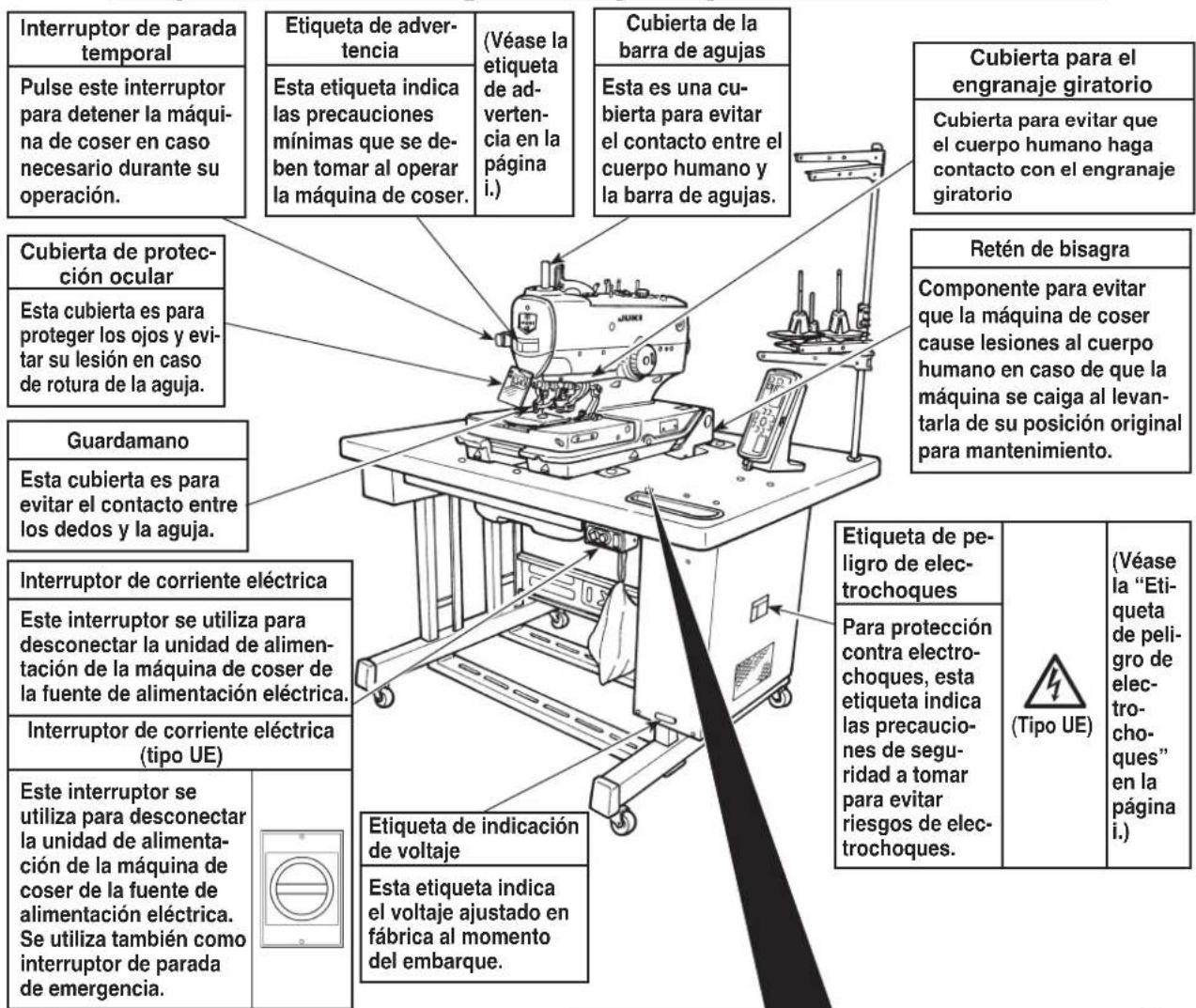

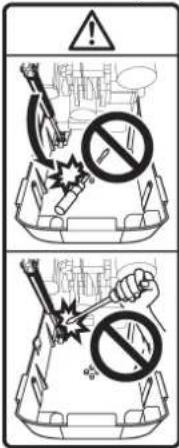

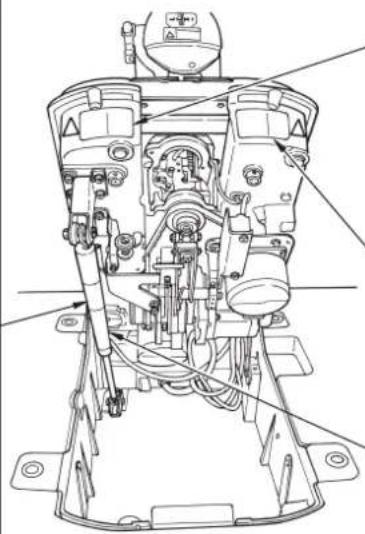

Etiqueta indicadora de las precauciones que hay que tomar al abrir y cerrar

Se describen las precauciones que hay que tomar al abrir y cerrar la máquina de coser.

• Cuando devuelva el cabezal de la máquina a su posición original, no utilice
  ← herramientas tales como destornillador y semejantes que pueda haber en la cubierta inferior.
• Cuando levante el cabezal de la máquina de coser ponga cuidado
  en no dañar el muelle del gas usando herramientas como destornillador y semejantes.

Se describe el orden a seguir al enhebrar.

Sello para el lugar de lubricación

Se describen los lugares de lubricación.

Muelle de gas

Componente para asegurar la seguridad al levantar/reponer la máquina de coser de/a su posición original.

PRECAUCIÓN

Asimismo, tenga en cuenta que los dispositivos de protección tales como la “cubierta de protección ocular” y el “guardamano” algunas veces se omiten en los dibujos, ilustraciones y figuras que se incluyen en el Manual de Instrucciones con fines explicativos. En la práctica, nunca retire tales dispositivos de protección.

1. ESPECIFICACIONES ....1

2. NOMBRE DE CADA COMPONENTE ...2

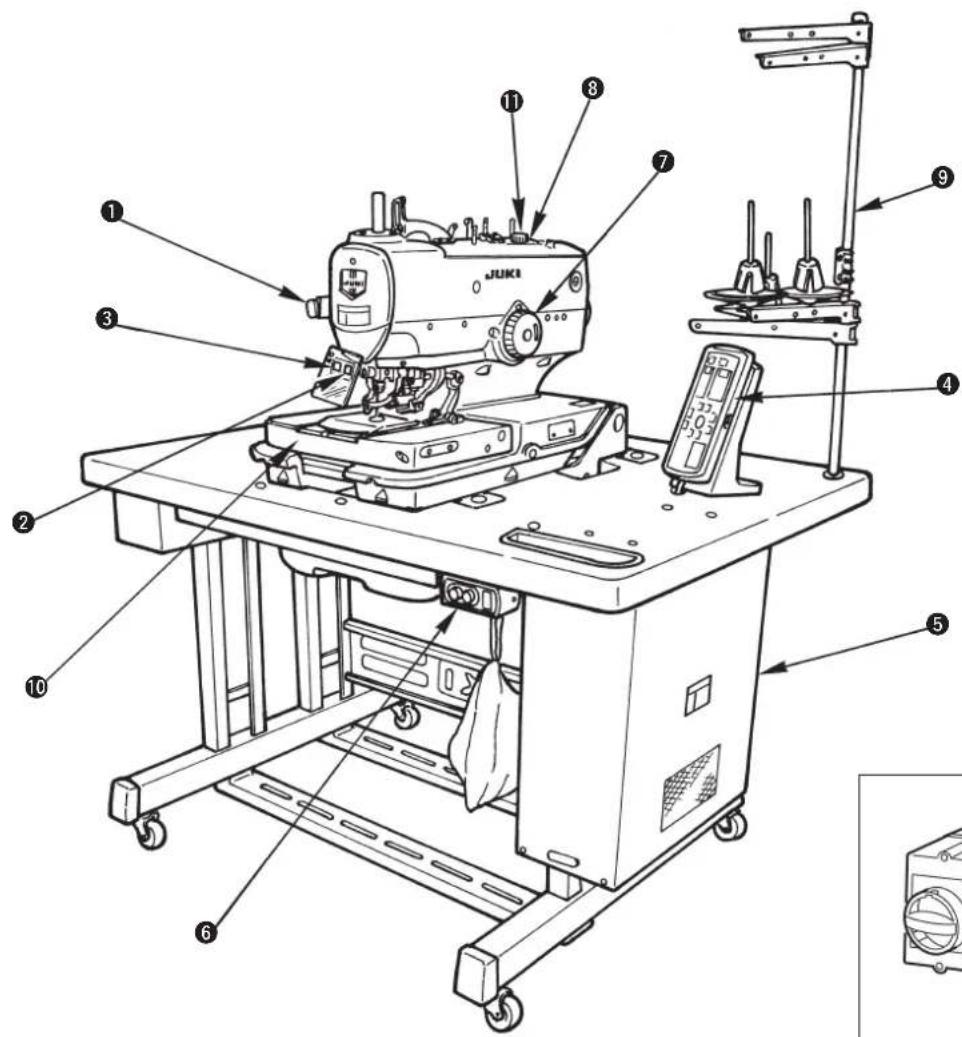

(1) Nombres de la unidad principal de la máquina de coser ....2

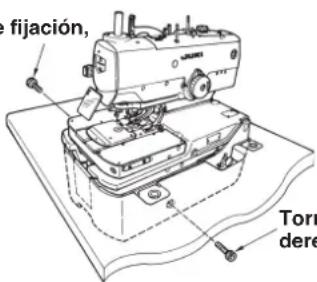

1. INSTALACIÓN ....3

(1) Modo de instalar la manguera de aire .....3

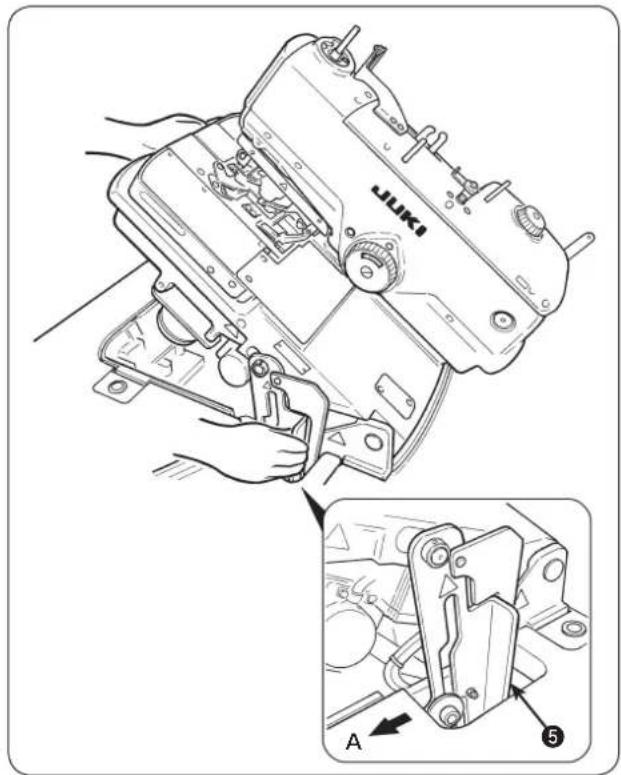

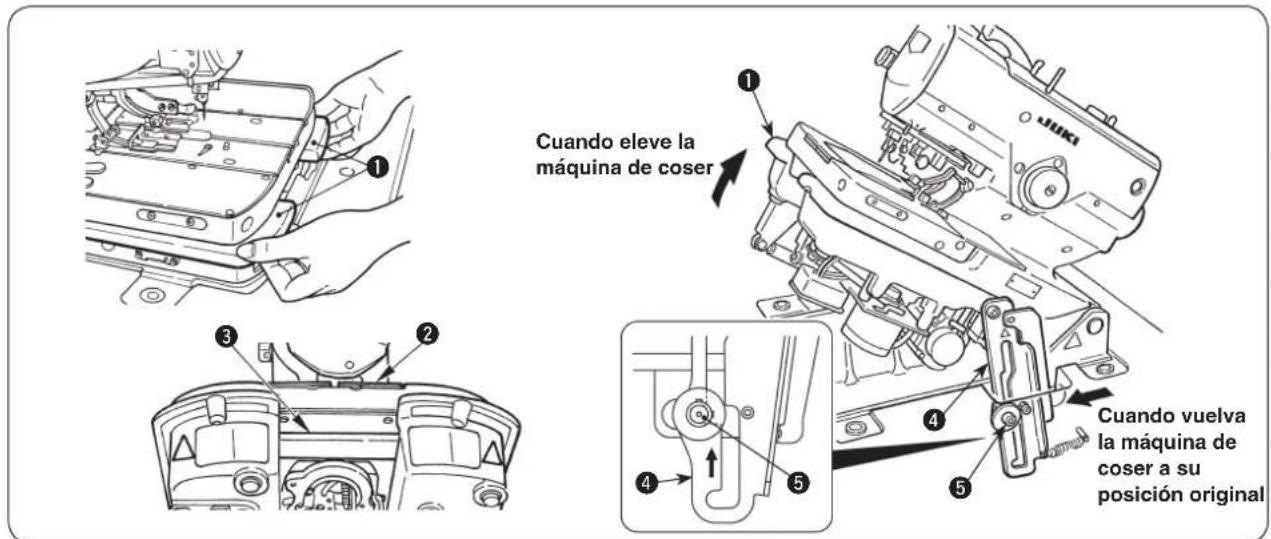

(2) Elevación de la máquina de coser y su retorno a su posición original .... 3

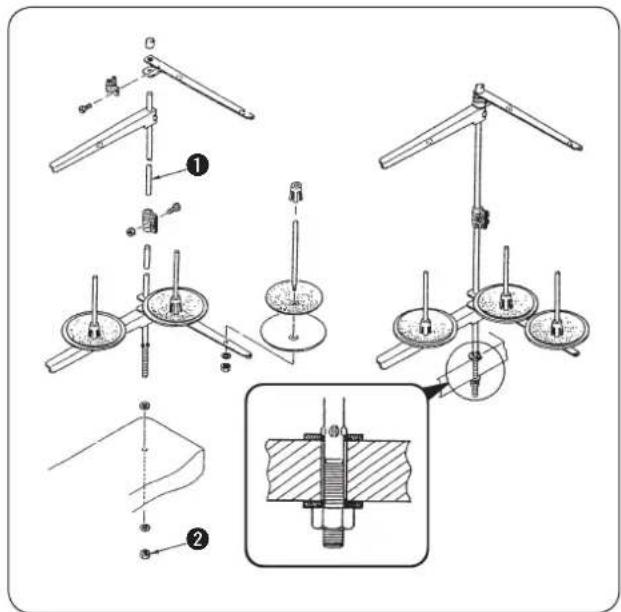

(3) Modo de instalar el pedestal de hilos .....5

(4) Modo de instalar la base del panel de operación ....5

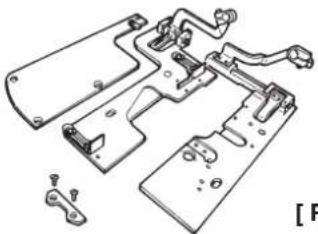

(5) Modo de montar/desmontar el la unidad del prensatelas ....6

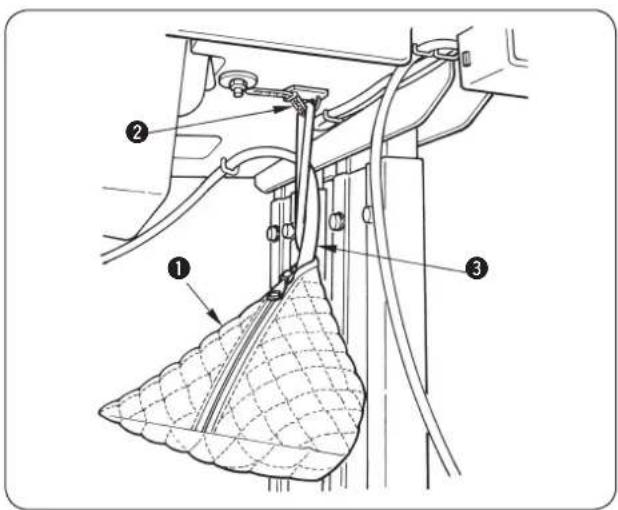

(6) Modo de colocar la bolsa del polvo......6

1. PREPARACIÓN ANTES DE LA OPERACIÓN ....7

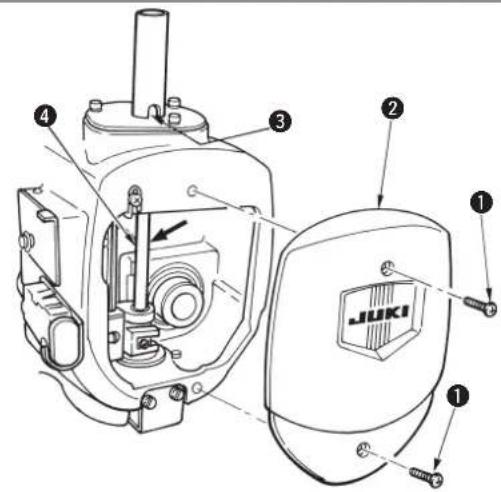

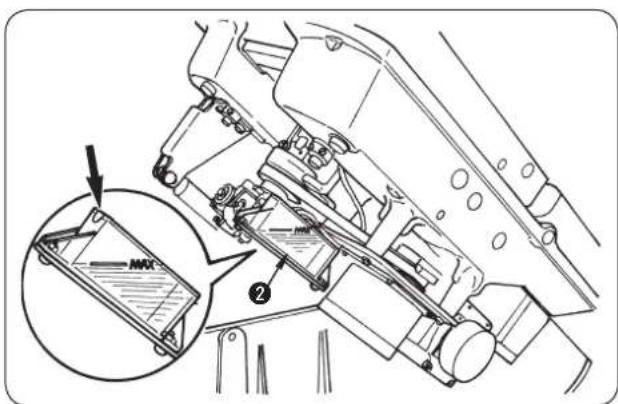

(1) Modo de lubricar la máquina de coser .....7

(2) Modo de colocar la aguja .....9

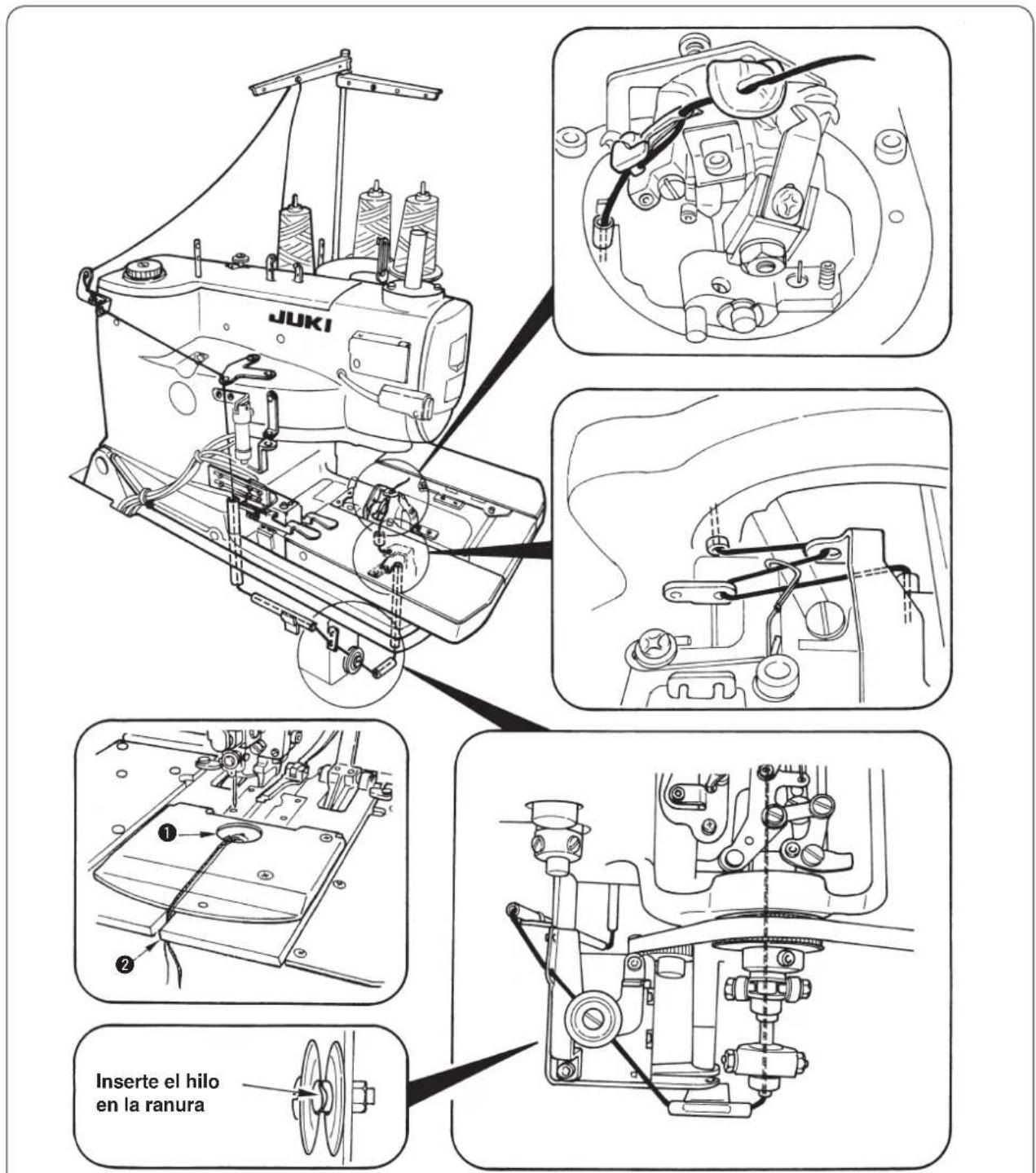

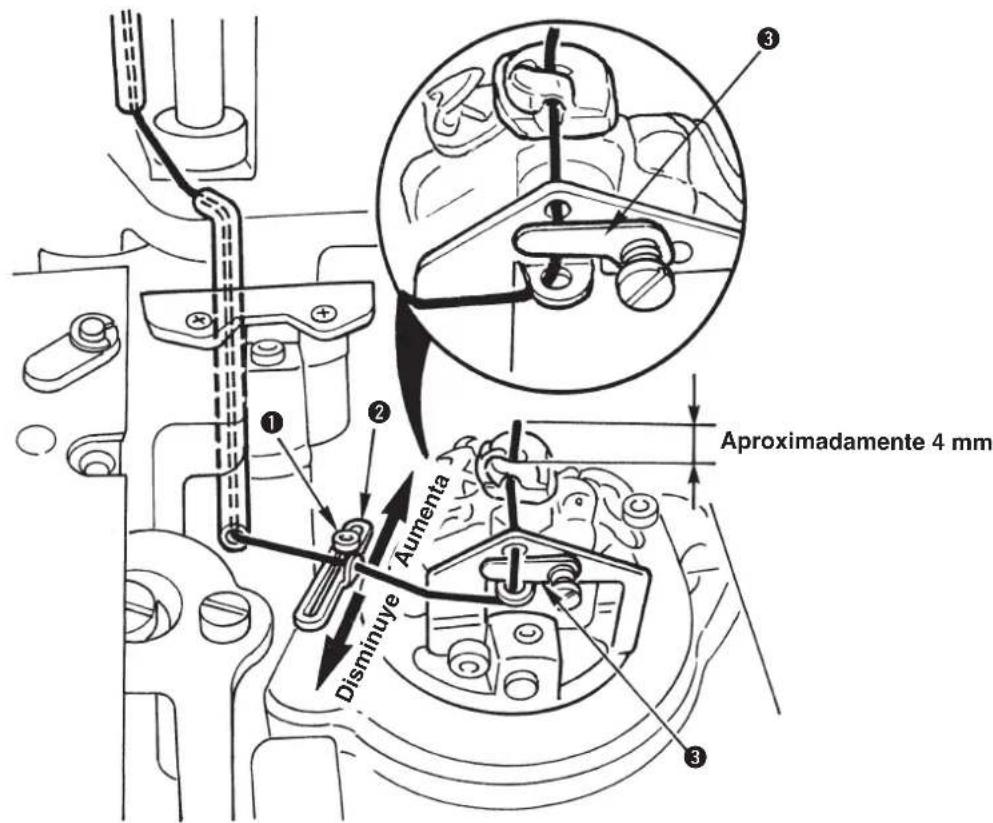

(3) Modo de enhebrar el cabezal de la máquina ....10

(4) Modo de fijar la tela .....12

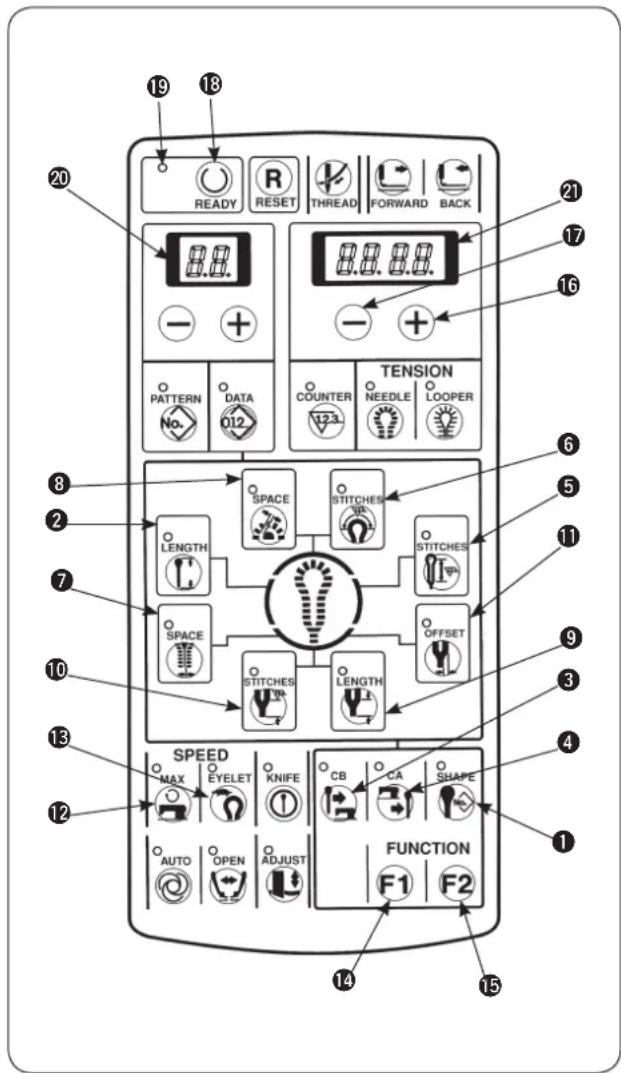

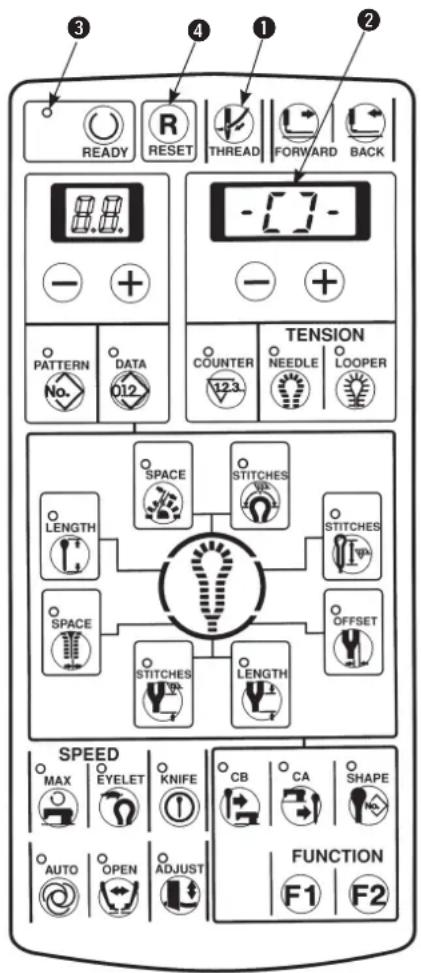

1. ESTRUCTURA DEL INTERRUPTOR OPERACIONAL ....13

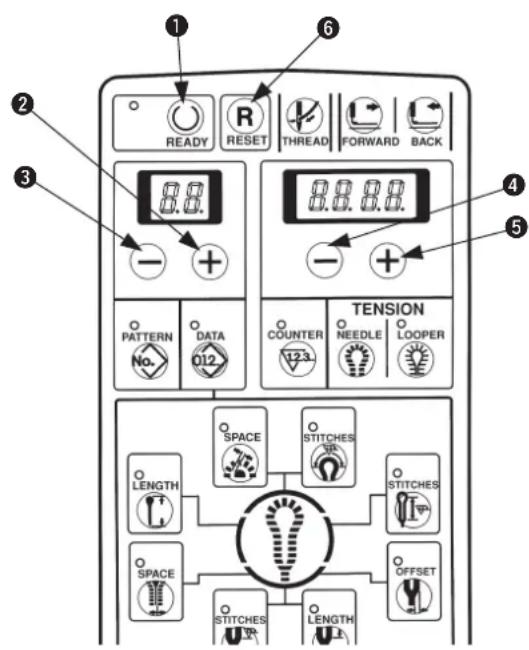

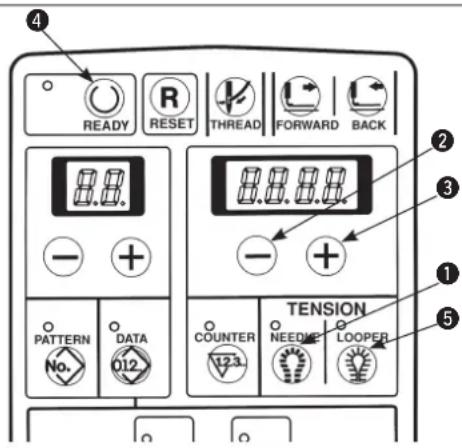

(1) Estructura del panel de operación .....13

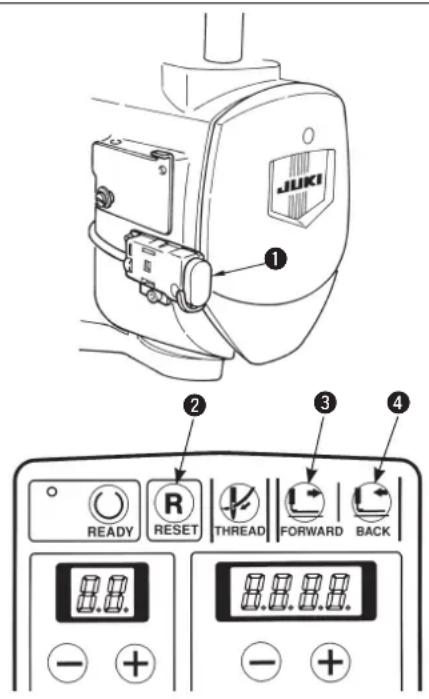

(2) Interruptor de parada temporal .....15

(3) Interruptor manual 15

(4) Interruptor de pedal 15

1. MODO DE USAR EL PANEL DE OPERACIÓN ....16

(1) Operación básica de la máquina de coser ...16

(2) Modo de fijar la tensión del hilo.....16

(3) Parada temporal de la máquina de coser ...17

(4) Modo de ejecutar la nueva operación de cosido ...17

(5) Modo de ejecutar el enhebrado .....18

(6) Modo de usar el contador.....18

(7) Cuando no se desea caída de la cuchilla temporalmente .....19

(8) Modo de cambiar la modalidad de operación ....19

(9) Modo de cambiar el procedimiento de patrón de cosido .....20

(10) Modo de confirmar la configuración de patrón .....20

1. PROCEDIMIENTO DE FIJACIÓN DE DATOS DE COSIDO .....21

(1) Modo de fijar el No. de cuchilla.....22

(2) Modo de fijar la longitud de corte .....22

(3) Modo de fijar las cuchillas precorte y poscorte .....22

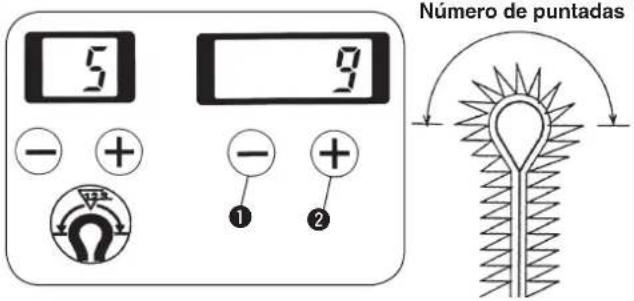

(4) Modo de fijar el número de puntadas de la sección en paralelo .....23

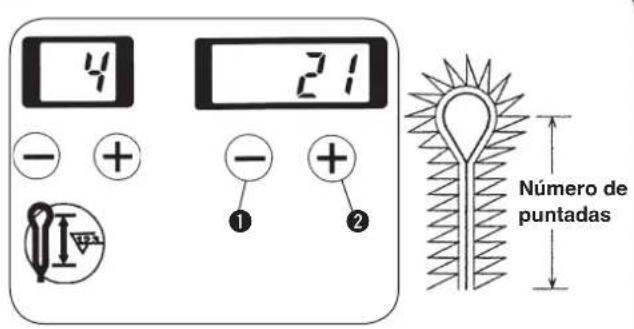

(5) Modo de fijar el número de puntadas de ojalillo .....23

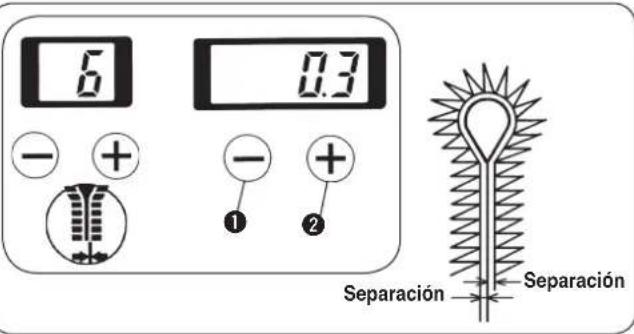

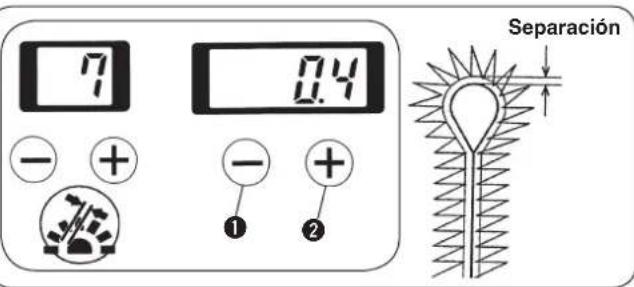

(6) Modo de fijar el espacio de corte .....23

(7) Modo de fijar el espacio de ojalillo .....23

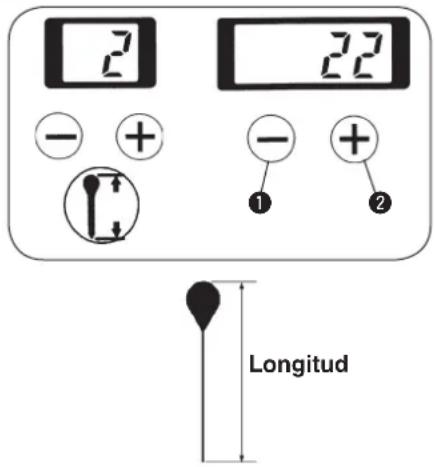

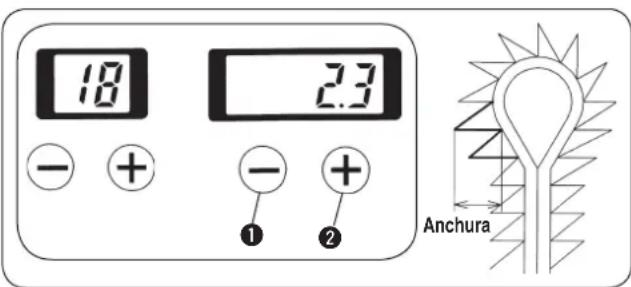

(8) Modo de fijar la longitud de la barra cónica .....24

(9) Modo de fijar el número de puntadas de barra cónica .....24

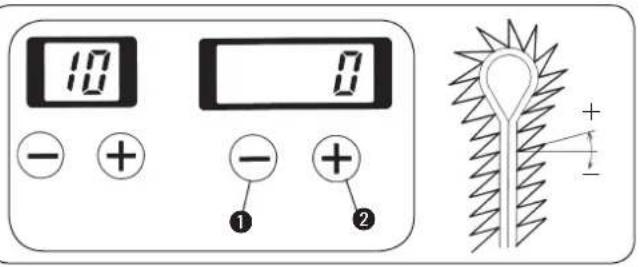

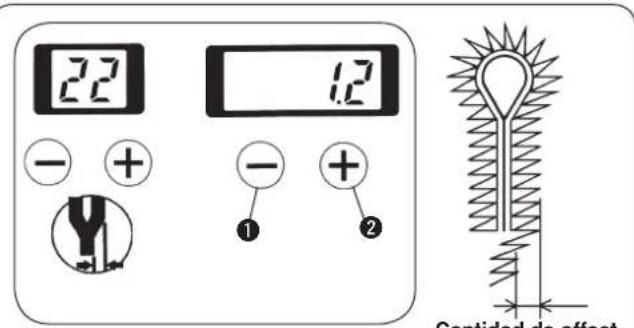

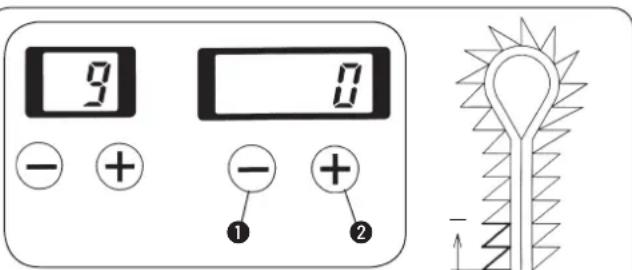

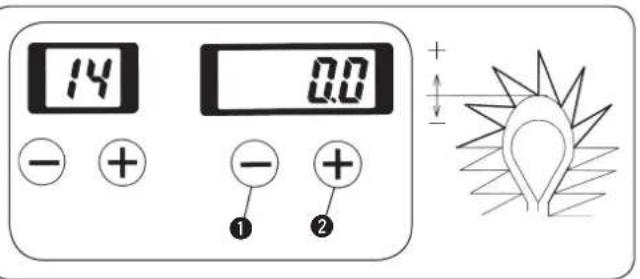

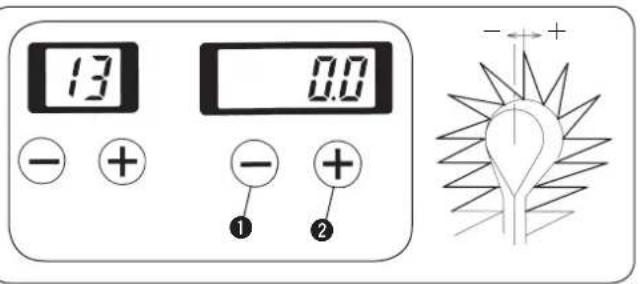

(10) Modo de fijar el offset de barra cónica ...24

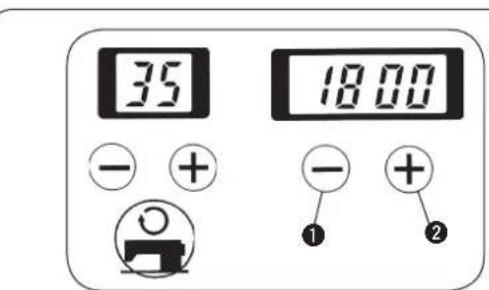

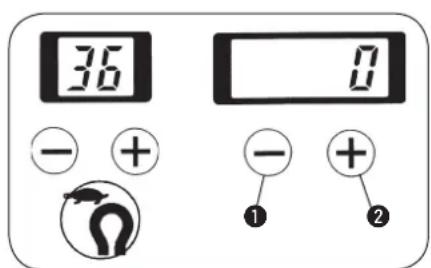

(11) Modo de fijar la velocidad de cosido .....24

(12) Modo de fijar la velocidad de reducción de ojalillo ....25

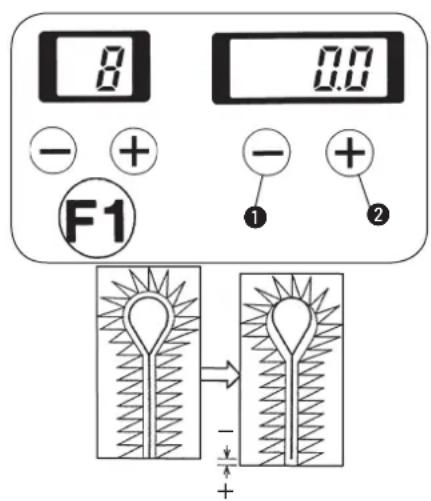

(13) Modo de fijar la FUNCION F1 .....25

(14) Modo de fijar la FUNCION F2 .....25

1. AJUSTE DE CADA PIEZA .....26

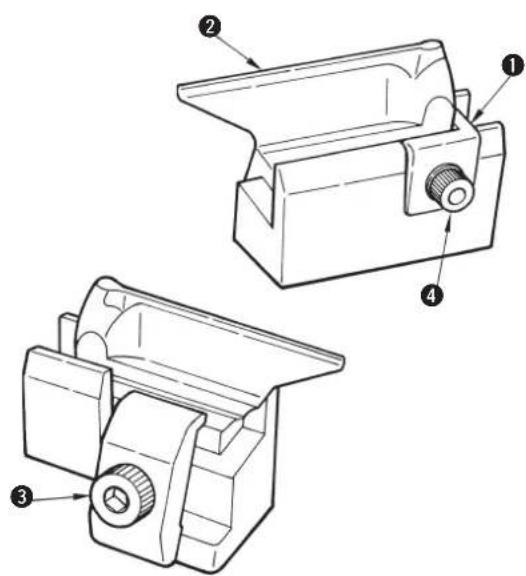

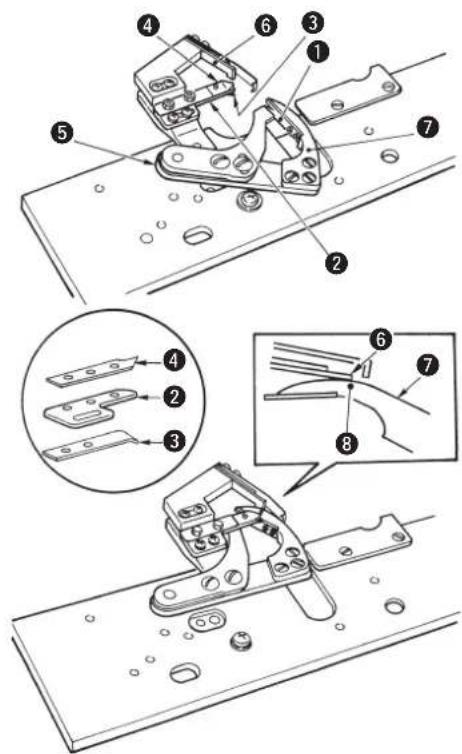

(1) Modo de reemplazar la cuchilla cortadora de tela y el portacuchilla .....26

(2) Modo de ajustar la presión de la cuchilla cortadora de tela ....27

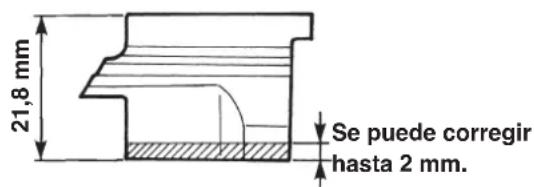

(3) Desgaste de la cara del portacuchilla ....28

(4) Fijación de grosor de material para la cuchilla cortadora de tela .....28

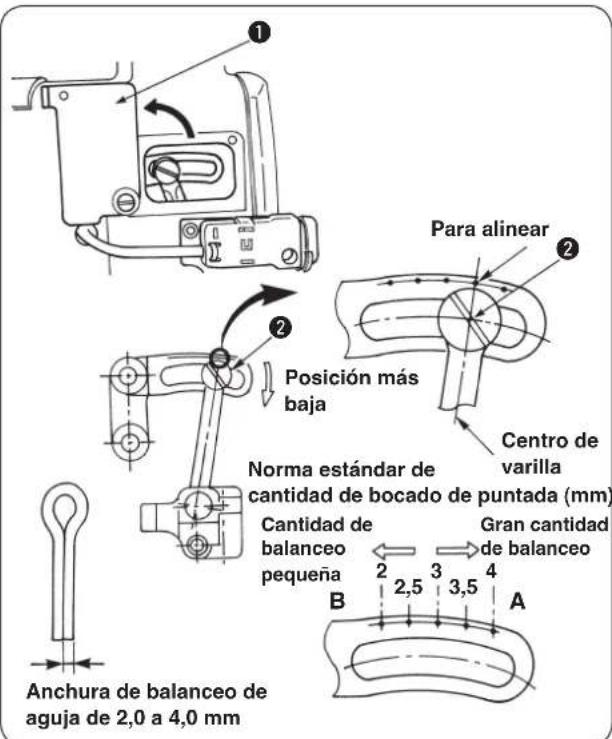

(5) Modo de ajustar la anchura de bocado de puntada ....29

(6) Modo de ajustar el prensatelas .....29

(7) Modo de ajustar la cantidad de abertura del prensatelas ....30

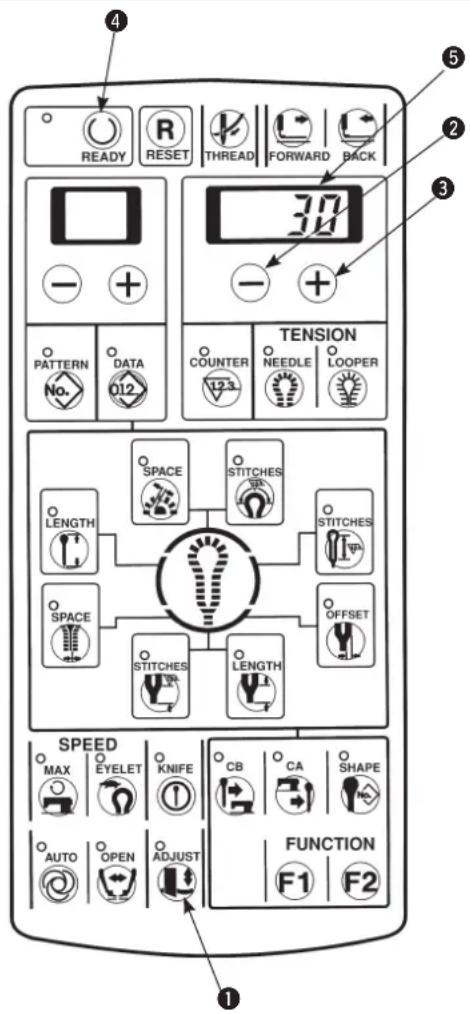

(8) Modo de ajustar la cantidad de transporte del hilo de aguja ....31

(9) Modo de ajustar la guía del tirahilo .....31

(10) Modo de ajustar la cantidad remanente de trencilla (Tipos J y C)....32

(11) Modo de ajustar la tensión de hilo de trencilla (Tipos J y C) ......32

1. COMPENSACIÓN DE DATOS .....33

(1) Compensación de posición de la cuchilla...33

(2) Número de puntadas de compensación de fin de cosido ....33
(3) Compensación de giro de sección paralelo ....34
(4) Compensación de giro de sección de ójalillo ....34
(5) Compensación de cruzado de ojalillo ....34
(6) Compensación longitudinal de ojalillo...34
(7) Compensación longitudinal de ojalillo lado izquierdo ....34
(8) Compensación longitudinal de la sección en paralelo del lado izquierdo ....35
(9) Anchura de cursa de aguja del fondo derecho de fijación de ojalillo .....35
(10) Anchura de cursa de aguja del fondo izquierdo de la fijación de ojalillo ....35
(11) Fijación de anchura de cursa de aguja ...35
(12) Número de puntadas de la barra cónica ...35
(13) Número de puntadas de compensación de barra cónica del lado derecho .....36
(14) Configuración de la barra recta .....36
(15) Número de puntadas de la barra redonda .37
(16) Compensación de espacio de corte de lado izquierdo ....37
(17) Inicio suave ....38
(18) Número de puntadas de inicio de cosido de tensión de hilo .....38
(19) Número de puntadas de fin de cosido de tensión de hilo .....38
(20) No. de destino de copia ....38

10. MODO DE USAR VARIAS FUNCIONES..39

(1) Modo de ejecutar el procedimiento de cosido cíclico ....39
(2) Procedimiento de operación de compensación de tensión de hilo de cada sección .....40
(3) Modo de cambiar la posición de la tela ...43
(4) Cambio de modalidad de interruptor de arranque ....43
(5) Cambio de movimiento del prensatelas ...43
(6) Cambio del contador (Cuenta DOWN (descendente)) ....43
(7) Parada antes de la modalidad de corte de tela ....43

(8) Modo de fijar los datos de patrón de cantidad de presión de cuchilla cortadora de tela 44

(1) Altura de la barra de aguja ....45
(2) Temporización entre la aguja y el enlazador ....45
(3) Separación entre la aguja y el enlazador...47
(4) Modo de ajustar el protector de aguja ...47
(5) Posiciones de instalación de los estiradores y la temporización para abrir/cerrar los estiradores. .....48
(6) Posición del prensatelas y el punto de entrada de la aguja .....50
(7) Modo de ajustar la posición de caída de aguja ....50
(8) Posición de instalación de la cuchilla cortadora de hilo de aguja ....51
(9) Modo de ajustar el cortahilo de enlazador ...53
(10) Limpieza ....55
(11) Drenaje ....55

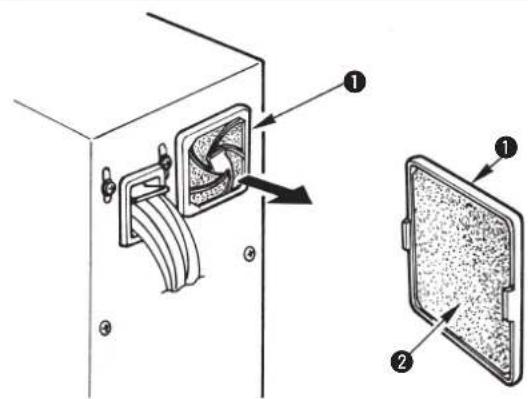

(12) Comprobación del filtro de ventilador ...55

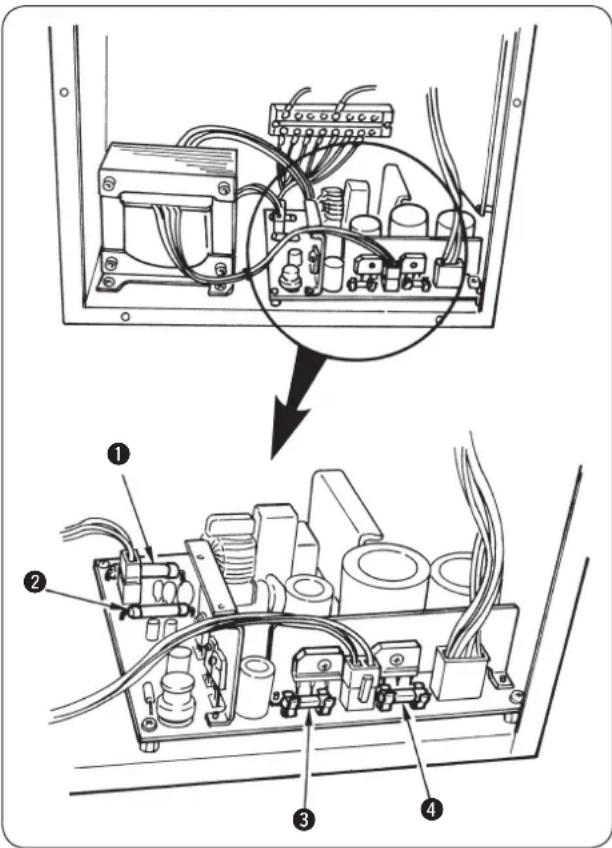

(13) Modo de cambiar el fusible .....56
(14) Norma para juzgar cuándo reemplazar el muelle de gas ....56
(15) Reemplazo del muelle de gas .....57

12. CAMBIO DE PIEZAS DE CALIBRADOR Y OPCIONALES .....60

(1) Cambio de método de cortar el hilo .....60
(2) Modo de cambiar las piezas calibradoras ....61

13. PROBLEMAS Y MEDIDAS CORRECTIVAS EN EL COSIDO .....66

14. INTERRUPTOR DE MEMORIA .....68

(1) Procedimiento de la operación .....68
(2) Lista de interruptores de memoria .....68

15. LISTA DE ERRORES .....70

16. LISTA DE PATRONES ESTÁNDAR...72

1. ESPECIFICACIONES

Especifi caciones	Tipos S y R	Tipo J	Tipo C	Tipo T
Aplicación	Prendas de caballeros y de señoras	Vaqueros, trajes de faena	Pantalones de algodón, trajes de faena	Pantalones
Velocidad de cosido	400 a 2.200 sti/min (Ajustable en pasos de 100 sti/min)
Tipo de corte de hilo	Corte de hilo largo	Corte de hilo corto		Corte de hilo corto sin trencilla
Longitud de puntada (Nota 1)	10 a 38 mm(con cortahilo)10 a 50 mm(En el caso de que esté desmontado el dispositivo de corte de hilo de enlazador)	24 a 32 mm* En el caso de barra cónica,hasta 34 mm	16 a 24 mm* En el caso de barra cónica,hasta 26 mm	10 a 34 mm
Anchura de agarre de puntada (Notas 2 y 3)	2,0 a 3,2 mm
Longitud de barra cónica	0 mm, 3 a 15 mm
Elevación del prensatelas	13 mm (Máx. 16 mm)
Método de cambiar la confi guración del cosido	Método de selección de programa
Sistema de cortar el ojal	Cuchilla de precorte, cuchilla de poscorte, sin cuchilla
Sistema de transporte	Transporte intermitente mediante motor de avance a pasos
Impulsión de corte de tela	Impulsión vertical mediante motor de avance a pasos (Se puede ajustar la presión.)
Aguja (Nota 2)	DO × 558 #90 a 110	DO × 558 #120 a 130	DO × 558 #110 a 120	DO × 558 #100 a 110
Dispositivo de seguridad	Interruptor de parada temporal, y función de parada automática al tiempo de la detección de una falla
Aceite lubricante	Aceite JUKI New Defrix No. 2. (Sistema de lubricación)
Presión de aire	0,49 Mpa
Consumo de aire	6 l/min. (8 cicl/min.)
Dimensiones	1.060 (ancho) x 790 (longitud) x 1.230 (altura) (Excluyendo el pedestal de hilos)
Consumo de energía	550 VA
Peso bruto	185 kg
Ruido	- Nivel de presión de ruido de emisión continua equivalente ( L_pA ) en el puesto de trabajo:Valor ponderado A de 81,0 dB (incluye K_pA = 2,5 dB); de acuerdo con ISO 10821-C.6.3- ISO 11204 GR2 a 2.200 sti/min.- Nivel de potencia acústica ( L_wA ):Valor ponderado A de 88,0 dB (incluye K_wA = 2,5 dB); de acuerdo con ISO 10821-C.6.3- ISO 3744 GR2 a 2.200 sti/min.

Nota 1. Para el tipo de corte de hilo corto, la longitud de puntada se puede cambiar cambiando el dispositivo presionador opcional. Dispositivo S: 16 a 24 mm, dispositivo M: 24 a 32 mm, dispositivo L: 32 a 40 mm

Nota 2. La anchura de bocado de puntada tamaño de puntada al tiempo de la entrega son como sigue.

	Tipos S y R	Tipo J	Tipo C	Tipo T
Anchura de bocado de puntada	2,3 mm	2,5 mm	2,5 mm	2,3 mm
Tamaño de aguja	#100	#120	#110	#100

(Cuando cambie la anchura de bocado de puntada o el tamaño de aguja, compruebe la posición de instalación y abra/cierre la temporización de aguja, separador, y la separación entre aguja y protector de aguja.)

Nota 3. Cambiando a enlazador óptimo izquierdo, y separador izquierdo, la gama de anchura de bocado de puntada se puede cambiar a de 2,0 a 3,2 ←→ 2,6 a 4,0. Sin embargo, para el tipo T, la gama es 2,0 a 3,2 mm solamente.

Nota 4. En el caso de máquina con unidad sujetadora de hilo de aguja o con dispositivo de multicorte, consulte los respectivos Manuales de Instrucciones con este Manual de Instrucciones.

Nota 5. El cosido con trencilla no se puede ejecutar con el tipo T (pantalones). Además, se provee el prénsatelas tamaño S que puede ejecutar la longitud de puntada hasta 24 mm.

2. NOMBRE DE CADA COMPONENTE

(1) Nombres de la unidad principal de la máquina de coser

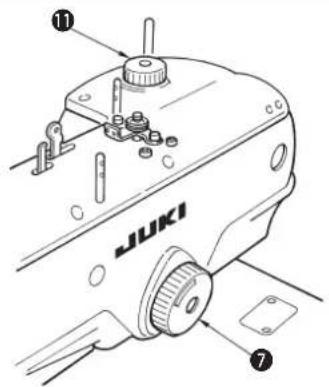

- Polea de mano ⑦ La barra de aguja se puede subir o bajar con la mano usando la polea de mano. - Cuadrante de la cuchilla cortadora de tela ⑪ La cuchilla cortadora de tela se puede subir o bajar con la mano usando el cuadrante el cuadrante de la cuchilla cortadora de tela. (Cuando desconecte la corriente eléctrica)

Tanto la polea de mano ⑦ como la cuchilla cortadora de tela ⑪ giran de acuerdo a la rotación de la máquina de coser y a la impulsión de la cuchilla cortadora de tela. Tenga cuidado en no permitir que sus manos. dedos, etc., toquen dichas piezas durante la operación de la máquina de coser.

⑥ Interruptor de la corriente eléctrica
7 Polea de mano
⑧ Cabezal de la máquina
9 Pedestal de hilos
⑩ Base de transporte

⑪ Cuadrante de la cuchilla cortadora de tela
⑫ Interruptor de la corriente eléctrica (tipo UE)

3. INSTALACIÓN

(1) Modo de instalar la manguera de aire

■ Modo de conectar la manguera de aire

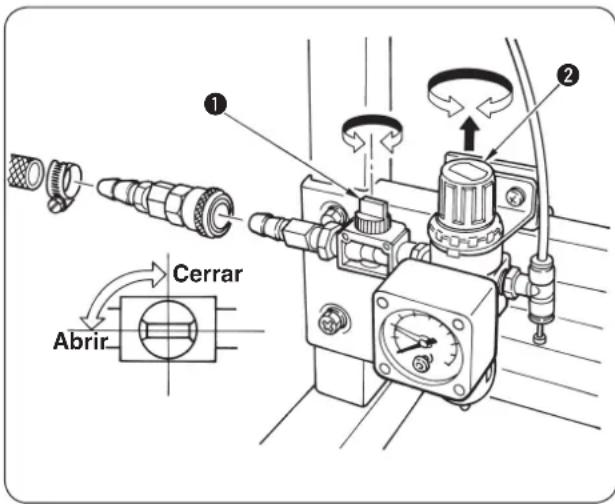

Conecte la manguera de aire al regulador usando la banda de manguera y la junta de la toma de aire a simple tacto que se suministran con la máquina de coser.

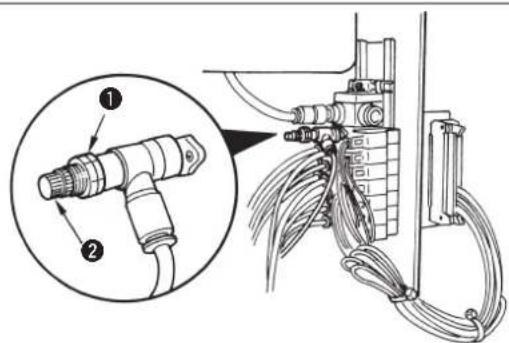

■ Ajuste de la presión del aire

Abra la espita del aire

①, accione hacia arriba y

gire la perilla ② de ajuste de aire y regule el aire de modo que la presión del aire indique 0,45 a 0,55 MPa. Luego baja la perilla y fíjela.

* Cierre la espita del aire para expulsar el aire.

(2) Elevación de la máquina de coser y su retorno a su posición original

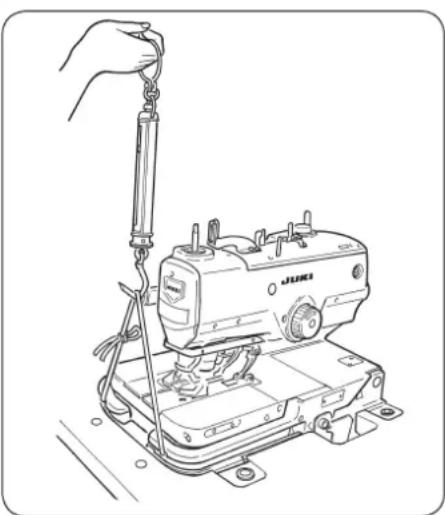

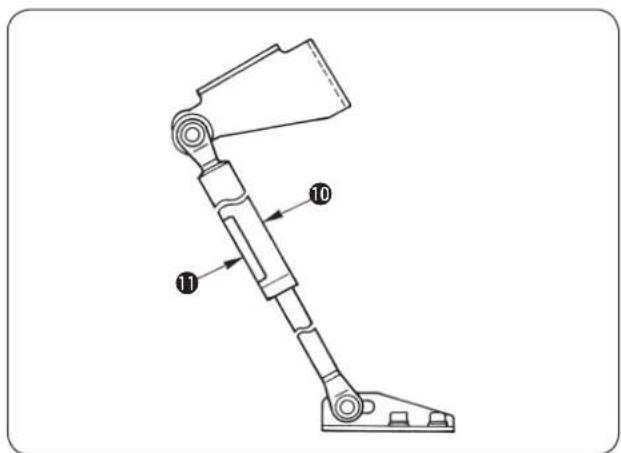

PELIGRO :

1. Si encuentra que la máquina de coser está demasiado pesada para levantarla, es posible que el resorte de gas no esté funcionando bien porque se ha desgasificado.

Nunca levante la máquina de coser en tal estado, ya que la máquina de coser se puede caer y las manos, dedos y brazos pueden quedar atrapados en el mismo causando lesiones graves.

Asegúrese de entender cabalmente la norma para el plazo de reemplazo del resorte de gas indicada en la p. 56 y su procedimiento de reemplazo en la p. 57, antes de poner en funcionamiento la máquina de coser.

1. Para evitar que las manos, dedos y brazos queden atrapados lo que puede resultar en graves lesiones, asegúrese de observar lo siguiente estrictamente al ejecutar el trabajo.

2-1. Asegúrese de sujetar la aleta en la periferia de la base al sostener la máquina de coser.
2-2. Asegúrese de enclavar el retén de bisagra para fijar firmemente la máquina de coser en su posición levantada.

Tornillo de fijación, izquierdo

Tornillo de fijación, derecho

1) Retire los tornillos de fijación derecho e izquierdo, utilizados para el transporte.

(La llave de 8 mm se suministra con la máquina.)

Guarde los tornillos ya que son necesarios para mover la máquina de coser. Asegúrese de instalarlos antes de mover la máquina de coser.

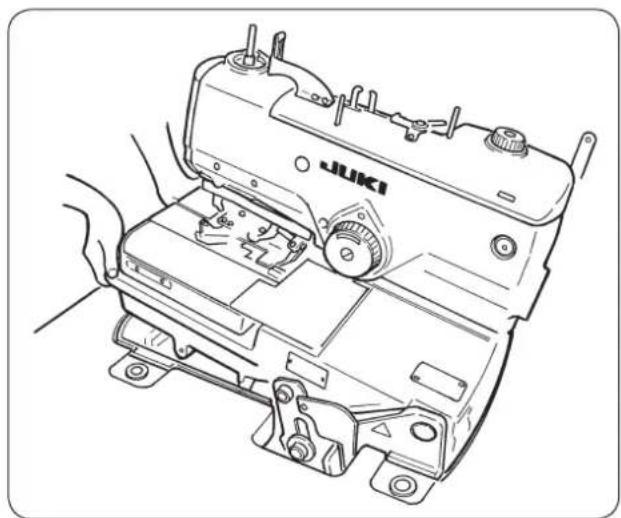

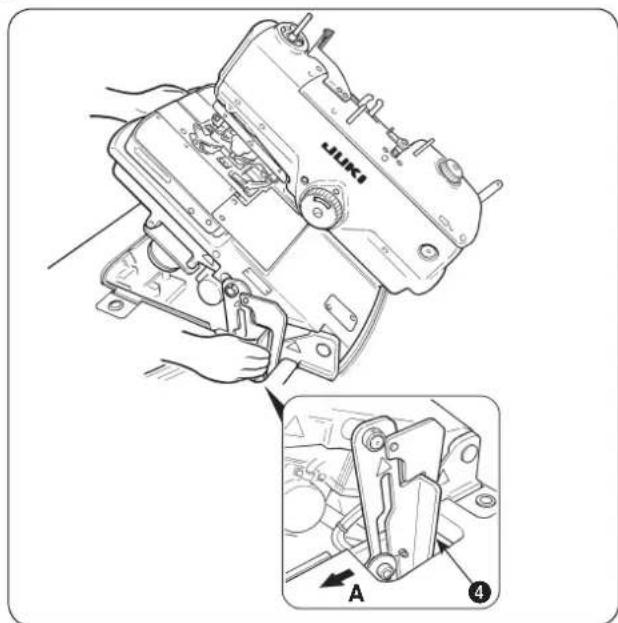

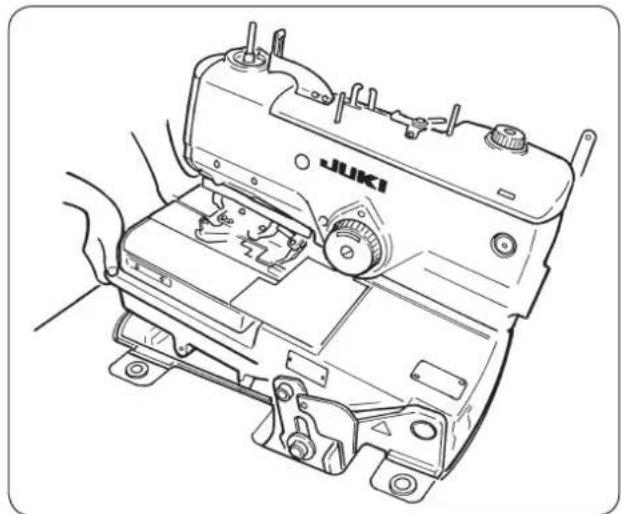

2) Al levantar la máquina de coser, empuje hacia atrás la base de transporte ② en la dirección de la flecha, luego sostenga las aletas periféricas ① ubicadas en el lado frontal de la base de la máquina de coser para elevarla lentamente. Para esta manipulación, no sostenga la base de transporte ② ni la base de fijación ③ del eje de guía del transporte.

PELIGRO:

1. No sujete ninguna parte excepto las aletas periféricas ① de la base de la máquina.

2. Confirme que el retén de bisagra ④ está enclavado con el eje de apoyo ⑤.

AVISO:

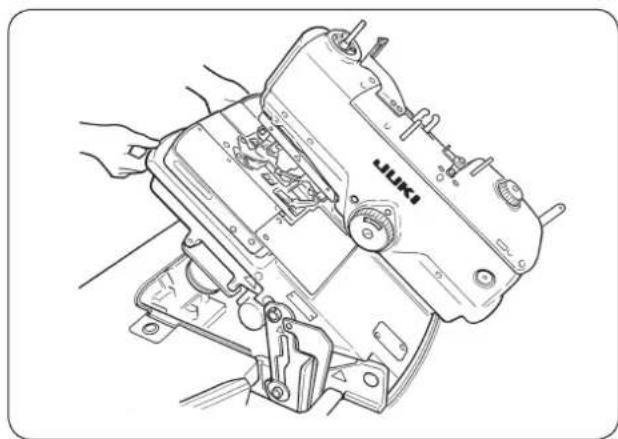

Si la máquina de coser es levantada de su posición original estando la base de transporte en el lado anterior, la base de transporte se puede mover y atrapar las manos y dedos lo que podría causar lesiones inesperadas.

3) Para hacer que la máquina de coser vuelva a su posición original, sujete las aletas periféricas ① de la base de la máquina con su mano izquierda, sujete el asidero ④ de la sección del retén de bisagra con su mano derecha, tire del mismo hacia el lado mostrado por la flecha (dirección A) para liberar el enclavamiento, y baje la máquina de coser lentamente después de confirmar que no haya ninguna herramienta, tal como destornillador o similar, en la cubierta inferior.

4) Retire su mano derecha de la sección del retén de bisagra, sujete las aletas periféricas ① de la base de la máquina con ambas manos, y baje aun más la máquina de coser.

PELIGRO :

1. No baje la máquina de coser mientras se esté tirando del retén de bisada en dirección A, para evitar que los dedos, manos y brazos queden atrapados para la máquina de coser lo que podría causar lesiones graves.

2. No sujete la base de transporte ② y la base de fijación ③ del eje de la guía de transporte.

5) Por razones de seguridad, la máquina de coser se detiene una vez más en la etapa final de su descenso. Por consiguiente, sujete las aletas periféricas de la base de la máquina con su mano izquierda, sujete el asidero de la sección del re-tén de bisagra con su mano derecha para liberar el enclavamiento y baje la máquina de coser lentamente, confirmando también lo indicado en el paso 3) anterior.

PELIGRO :

Tenga cuidado para evitar que las manos y dedos queden atrapados entre la máquina de coser y la cubierta inferior. En particular, nunca baje la máquina de coser sujetando partes, excepto la aleta de la base, con dos o más trabajadores; de lo contrario, las manos, dedos y brazos pueden quedar atrapados lo que podría causar lesiones graves.

(3) Modo de instalar el pedestal de hilos

1) Ensamble la unidad ② del pedestal de hilos. 2) Insértela en el agujero ubicado en la parte posterior de la mesa de la máquina, y apriete la contratuerca ① para fijar el pedestal de hilos.

Cuando sea posible el tendido de hilos en el techo, pase el cable de alimentación por la varilla de soporte del carrete.

(4) Modo de instalar la base del panel de operación

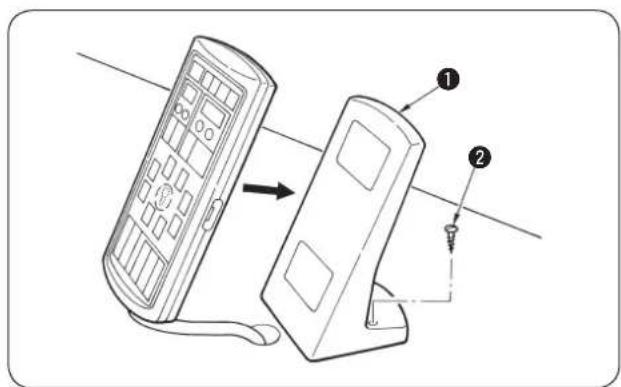

Fije la base ① del panel de operación en la sección de puntos punzados en la mesa de la máquina de coser usando los tornillos de madera ②.

El vinilo de protección va pegado a la superficie del panel de opración. Quítelo.

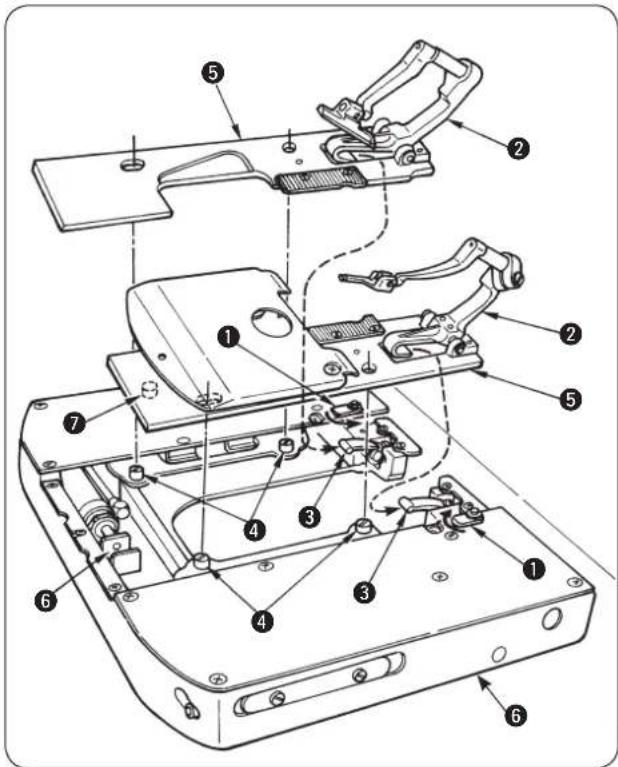

(5) Modo de montar/desmontar el la unidad del prensatelas

Cuando mueva con la mano la base de transporte, o cuando monte/desmonte la unidad prensatelas, ponga cuidado para que la cuchilla cortadora de tela no toque las placas sujetadoras, y para que el cortahilo no toque la placa de agujas.

■ Modo de hacer la instalación

1) Instale la unidad del prensatelas de modo que la palanca del prensatelas ③ encaje en la letra "U" de la base ② del prensatelas.
2) Ajuste el agujero de la placa ⑤ prensatelas al pasador ④ abierto de la tela.
3) Gire la placa ① que sostiene el sujetador para sujetar la placa ⑤ del prensatelas.

Cuando instale el prensatela ⑤, inserte correctamente el rodillo ⑦ del brazo impulsor del cortahilo en la porción cóncava en el cilindro ⑥ del sincronizador de hilo. Si el rodillo está fuera de lugar, el cortahilo del enlazador interferirá con la placa de agujas durante el cosido. Como resultado se puede romper algún componente.

Para desmontarla

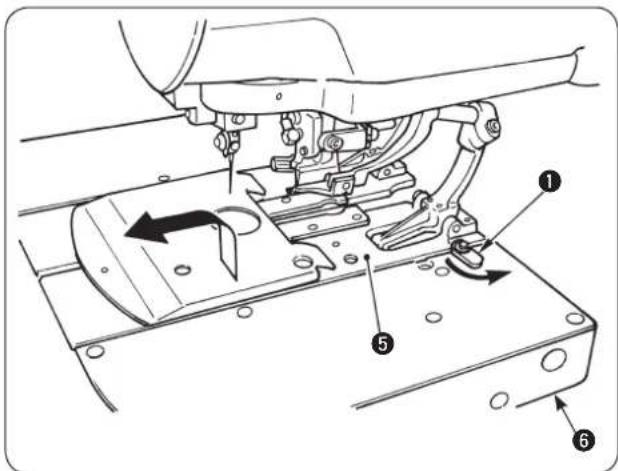

1) Gire la placa ① que sostiene el sujetador para desmontar la placa ⑤ del prensatelas.
2) Levantando la placa ⑤ del prensatelas, sáquela tirando de la misma.

Es relativamente fácil instalar o retirar la unidad prensatelas moviendo la base de transporte 6 a la posición de corte de la tela. (Es conveniente la tecla [THREAD p.18] Cuando mueva con la mano la base transporte 6 siga las precauciones antes mencionadas.

(6) Modo de colocar la bolsa del polvo

Coloque la bolsa del polvo ① en el sujetador ② ubicado en la cara posterior de la mesa e inserte la manguera ③ del polvo en la bolsa.

4. PREPARACIÓN ANTES DE LA OPERACIÓN

(1) Modo de lubricar la máquina de coser

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

* Use Aceite JUKI New Defrix No. 2.

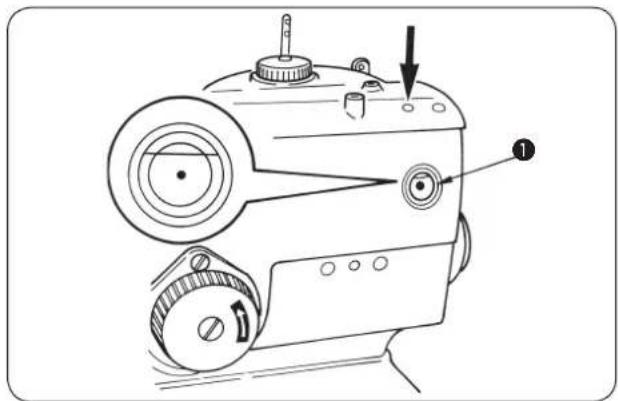

■ Modo de llenar de aceite el tanque de aceite del brazo

Lubrique el tanque ① del brazo hasta el 80%, aproximadamente.

■ Modo de llenar de aceite el tanque de aceite de la base

PELIGRO :

Cuando levante la máquina de coser de su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atrapados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves. Asegúrese de enclavar el retén de bisagra para fijar firmemente la máquina de coser en su posición levantada.

* Lea y compruebe las instrucciones de cómo levantar/retornar la máquina de coser de/a su posición original descritas en las páginas 3 a 5.

1) Eleve el cabezal de la máquina.
2) Llene de aceite el tanque de la base ② hasta la marca MAX.
3) Vuelva a su posición original el cabezal de la máquina.

■ Modo de lubricar el enlazador y los componentes del extendedor

PELIGRO :

Cuando levante la máquina de coser de su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atrapados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves.

• Asegúrese de enclavar el retén de bisagra para fijar firmemente la máquina de coser en su posición levantada.
  * Lea y compruebe las instrucciones de cómo levantar/retornar la máquina de coser de/a su posición original descritas en las páginas 3 a 5.

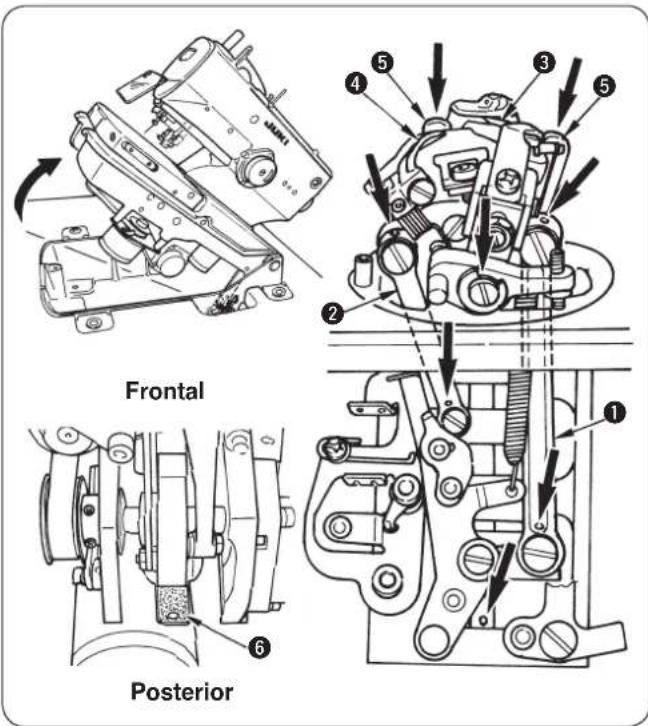

1) Desmonte las placas del prensatelas, izquierda y derecha, y eleve el cabezal de la máquina.
2) Aplique dos o tres gotas de aceite a la articulación ① del enlazador, a la articulación
② del extendedor, al extendedor del lado derecho ③, extendedor del lado izquierdo ④ y leva ⑤ actuadora del extendedor.

1. Lubrique sin falta todos los componentes una vez al día.

Si la frecuencia de lubricación es insuficiente, especialmente se producirá desgaste de ③, ④ y ⑤, y se producirá salto de puntada o rotura de aguja.

1. Aplique aceite a las mechas de aceite y a los fieltros (fieltro 6 de lubricación de leva de enlazador o semejante) en la base de la máquina al tiempo de entrega o después de un largo tiempo de no haberla usado.

■ Modo de lubricar la barra de aguja y los componentes de leva

ue los componentes al tiempo de la entrega después que haya pasado un tiempo prolongado de no usar la máquina.

1) Afloje los tornillos① y extraiga la placa② frontal.
2) Aplique una o dos gotas de aceite al buje ③ de la barra de aguja y a la barra ④ de aguja.
3) Aplique aceite a los fieltros y a las mechas de aceite en la sección de la placa frontal de la máquina de coser.

4) Afloje los tornillos ⑤ y quite la cubierta ⑥ de la parte superior.

Quite la cubierta con cuidado porque el tubo del aire está conectado con el cable.

5) Aplique aceite a los fieltros y a las mechas de aceite en el brazo de la máquina de coser.
6) Después de la lubricación, instale la placa frontal ② y la cubierta de la cara superior ⑥.

Ponga cuidado para que los cables no quenden atrapados en la máquina.

(2) Modo de colocar la aguja

AVISO: Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

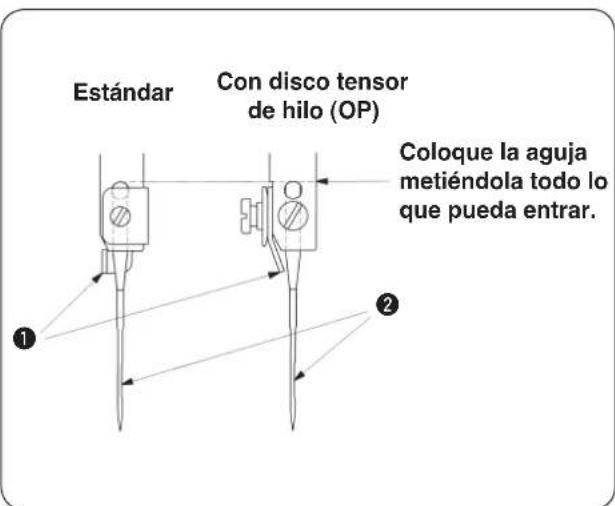

La dirección correcta de la aguja es la que la guía ① del hilo de aguja queda mirando al lado opuesto de la ranura ② de la aguja.

1. Use el tamaño de aguja más apropiado en conformidad con la clase de hilo y grosor y con la clase de material que se vaya a usar.

2. Cuando cambie el tamaño de la aguja, cerciórese de ajustar la separación entre la aguja y el enlazador. (Consulte (3) Separación entre la aguja y el enlazador, p. 47)

(3) Modo de enhebrar el cabezal de la máquina

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

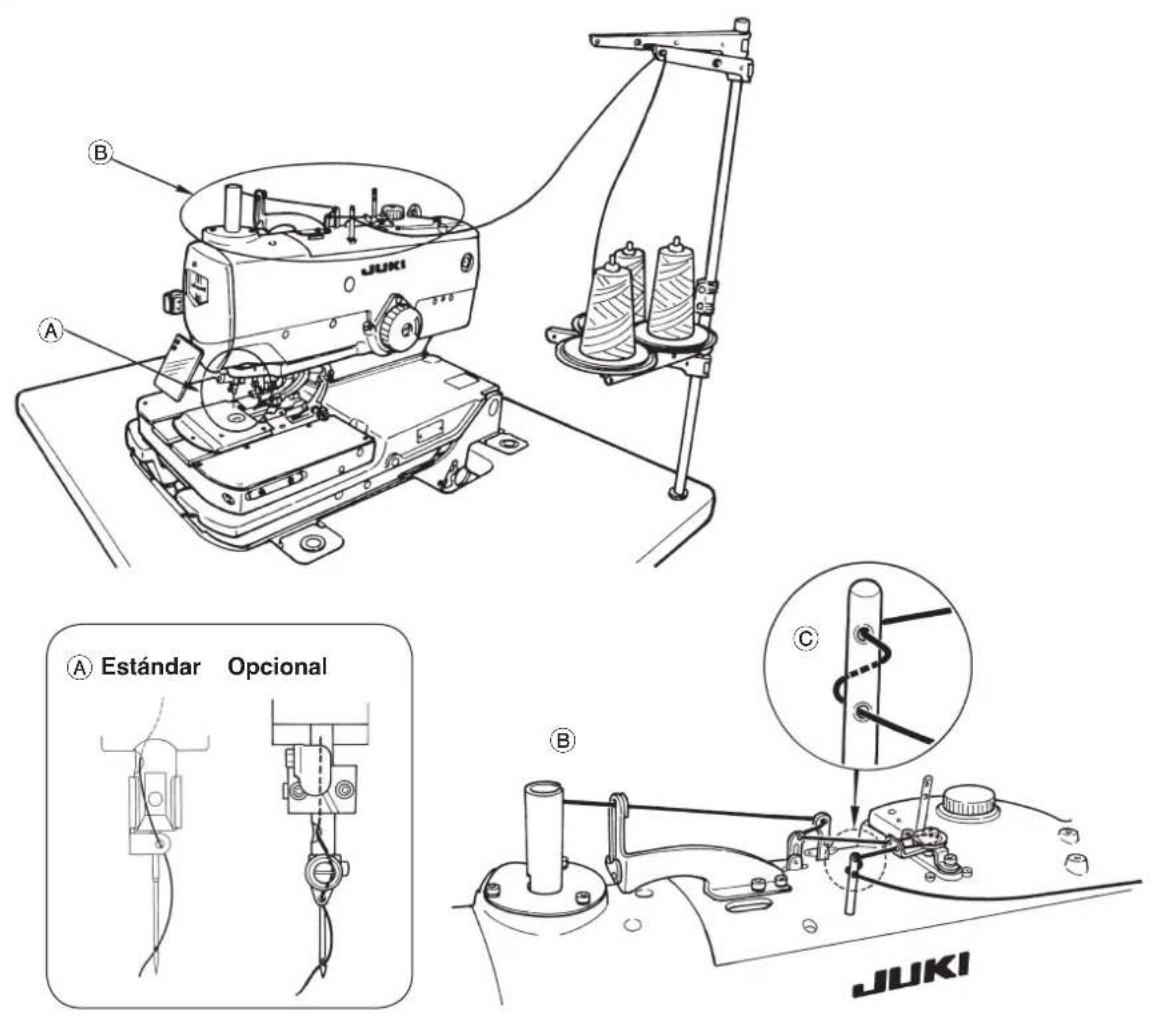

Modo de enhebrar el hilo superior (hilo de aguja)

Modo de enhebrar el hilo inferior (hilo de enlazador)

PELIGRO :

1. Si encuentra que la máquina de coser está demasiado pesada para levantarla, es posible que el resorte de gas no esté funcionando bien porque se ha desgasificado.
   Nunca levante la máquina de coser en tal estado, ya que la máquina de coser se puede caer y las manos, dedos y brazos pueden quedar atrapados en el mismo causando lesiones graves.
   Asegúrese de entender cabalmente la norma para el plazo de reemplazo del resorte de gas indicada en la p. 56 y su procedimiento de reemplazo en la p. 57, antes de poner en funcionamiento la máquina de coser.
2. Para evitar que las manos, dedos y brazos queden atrapados lo que puede resultar en graves lesiones, asegúrese de observar lo siguiente estrictamente al ejecutar el trabajo.
   2-1. Asegúrese de sujetar la aleta en la periferia de la base al sostener la máquina de coser.
   2-2. Asegúrese de enclavar el retén de bisagra para fijar firmemente la máquina de coser en su posición levantada.

1. Cuando pase el hilo de enlazador, gire la ménsula del enlazador 180 grados y páselo.
2. Pase la trencilla y el hilo de enlazador por el agujero de la aguja en la placa de agujas y sáquelo del agujero ① tirando del mismo. Después sujételos en el ② de la placa del prensatela y ejecute unas pocas puntadas para retirar la trencilla e hilo del enlazador (2 piezas). Al terminar el cosido, el hilo del enlazador se retiene con el sujetador de hilo de enlazador y la trencilla con el sujeta-dor de trencilla. Si se sujeta hilo de desperdicio, elimínelo dado que la sujeción es incompleta y ocurrirá salto de puntada al inicio del cosido. [Consulte el ítem “ (9) Modo de ajustar el cortahilo de enlazador” en la página 53.]
3. En el caso del tipo T, cuando ejecute el cosido inmediatamente después del enhebrado, ponga hacia atrás el hilo de enlazador por el ojal de la aguja en la placa de agujas y ejecute el cosido parcial, o retenga el hilo de enlazador en el prensahilo de enlazador y ejecute el cosido.
   [Consulte el item “(9) Modo de ajustar el cortahilo de enla zador” en la página 53.]

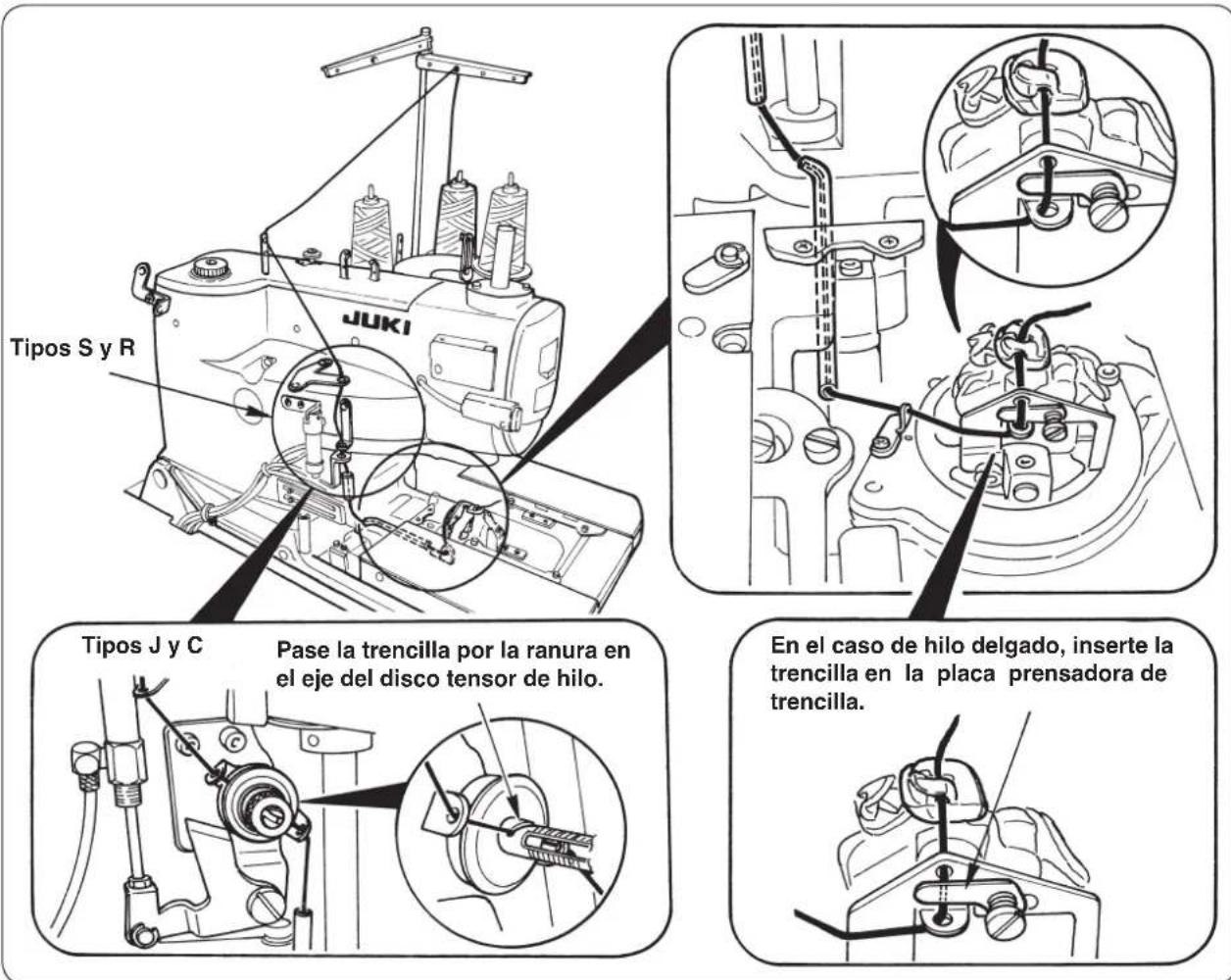

Modo de enhebrar la máquina de coser con trencilla \* El tipo T está sin trencilla

(4) Modo de fijar la tela

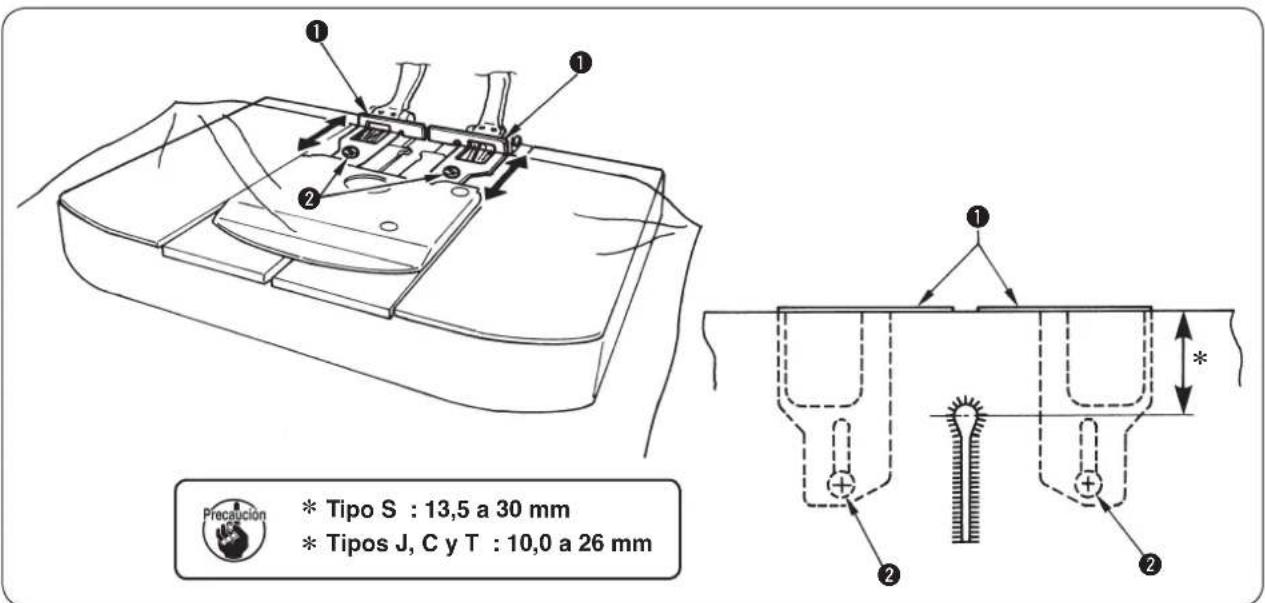

1) Introduzca el material de cosido hasta que toque los parches ^① de la tela, de los lados derecho e izquierdo.
2) Afloje los tornillos ②, derecho e izquierdo y ajuste la posición de cosido moviendo los parches de tela de un lado a otro.

5. ESTRUCTURA DEL INTERRUPTOR OPERACIONAL

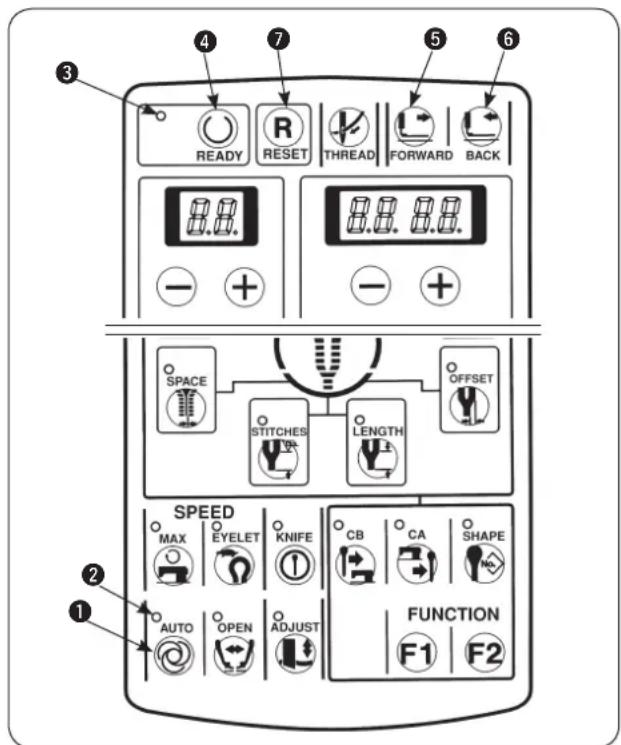

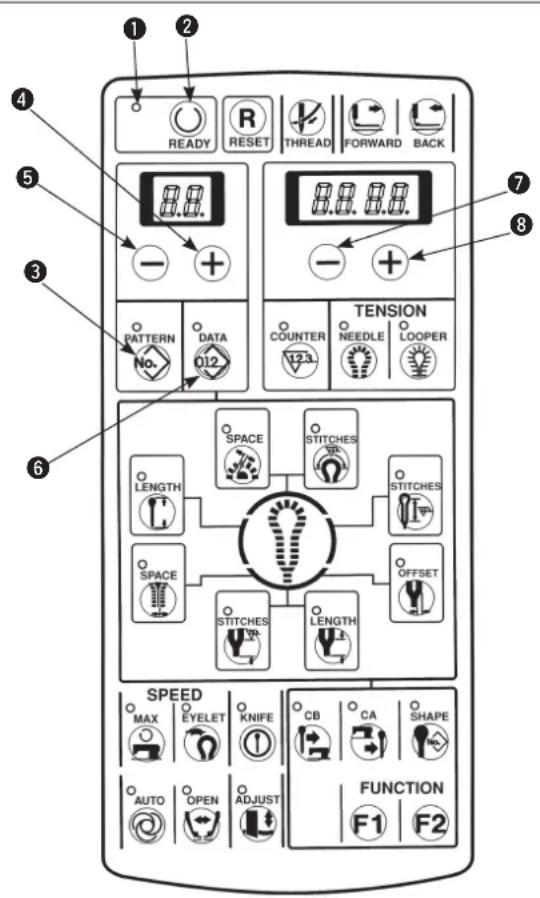

(1) Estructura del panel de operación

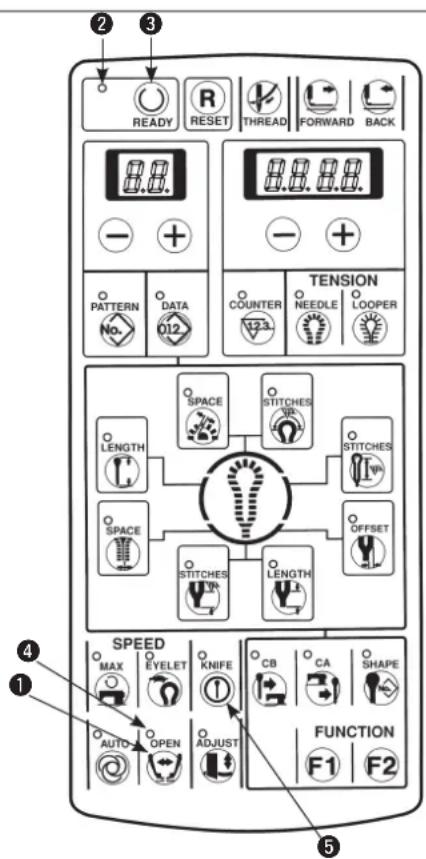

[Tabla de funciones del panel de operación]

Nota 1: Cuando se cambia el valor fijado, opere el panel en el estado en que el LED de cosido está apagado.
Nota 2: Cuando ambas cuchillas, la de precorte y la de poscorte no han sido seleccionadas (valor fijado: "0"), se ha seleccionado el dato sin cuchilla.
Nota 3: Se puede seleccionar efectividad/inefectividad de operación de cuchilla en el caso de cuchillas de pre-corte y poscorte, sin embargo, en el caso de dato sin cuchilla, no se puede ejecutar la operación de cuchilla.

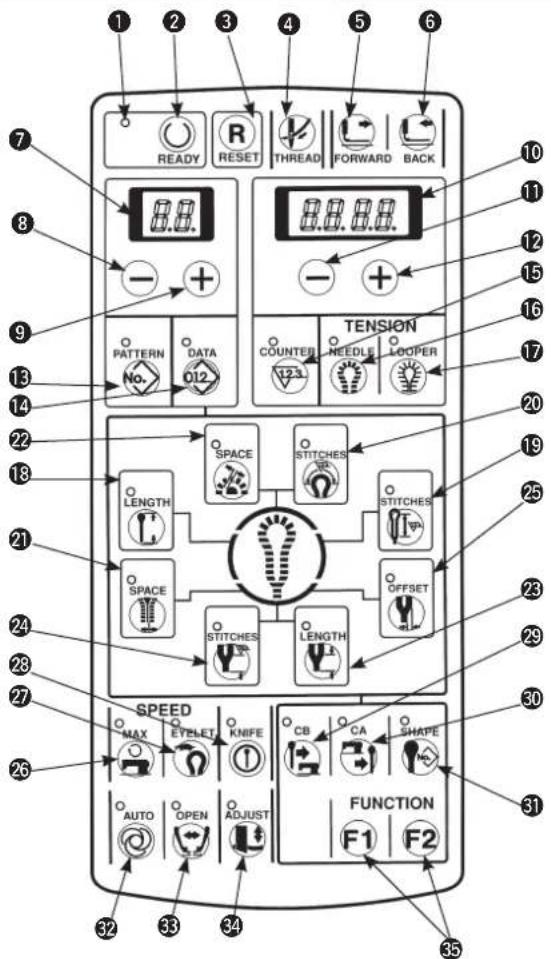

No.	Nombre.	Descripción	No.	Nombre.	Descripción
1	LED de cosido	Este LED se ilumina cuando se puede operar la máquina de coser.	6	Tecla BACK(retroceso)	Cuando se pulsa esta tecla,el mecanismo de transportese mueve una puntadahacia atrás.
2	Tecla READY(lista para coser)	La fijación de “lista para coser” ⇔ se puede cambiar alternativamente cada vez que se pulse este tecla.	7	LED de 2 dígitos	Este LED visualizanormalmente el No. depatrón y el No. de dato altiempo de fijar datos.
3	Tecla RESET	Eliminación de error (cuando ocurren varios errores)Ponga a cero el contador de producciónMueva la posición de fijación de transporteLiberación del modo de enhebrado	8	Tecla LEFT “ — ”(izquierda)	Esta tecla resta un No. depatrón o No. de dato.
4	Tecla THREAD(enhebrado)	Cuando se presiona esta tecla,se pasa al modo de enhebrado (p. 18). (Cuando se ilumina el LED de cosido)	9	Tecla LEFT “ + ”(izquierda)	Esta tecla suma No. depatrón o No. de dato.
5	Tecla FORWARD(de avance)	Cuando se pulsa esta tecla,el mecanismo de transporte se mueve hacia adelante una puntada.	10	LED de 4 dígitos	Este LED visualiza I:longitud , contenido defijación de dato, valor decontador, No. de error, etc.
11	Tecla RIGHT “-”(derecha)	Esta tecla resta varios datos.	23	Tecla PUNTADAS(Longitud de barra cónica) Nota 1	Esta tecla fija la longitud de cosido de barra cónica.Nota 1
12	Tecla RIGHT “+”(derecha)	Esta tecla suma varios datos.	24	Tecla de PUNTADAS(Número de puntadas de barra cónica)	Esta tecla fija el número de puntadas de barra cónica.Nota 1
13	Tecla de PATRON	E state claejecuta visualización y fijación de No. de patrón.	25a	Tecla OFFSET(offset de barra cónica)	Esta tecla fija la cantidad de salto de barra cónica.Nota 1
14	Tecla de DATO	E state claejecuta visualización y fijación de No. de dato.	26a	Tecla MAX(velocidad de cosido)	Esta tecla ejecuta la fijación de velocidad de cosidoNota 1
15	Tecla de CONTADOR	E state claejecuta visualización del contador.	27a	Tecla EYELET(Fijación de velocidad de ojete)	Esta tecla ejecuta la fijación de velocidad reducida en la sección de ojete.Nota 1
16	Tecla de AGUJA	E state claejecuta visualización y fijación de datos de tensión de hilo de aguja.	28a	Tecla de CUCHILLA(Puesta de cuchilla en ON/OFF)	Esta tecla fija la efectividad/inefectividad de cuchilla.Nota 3
17	Tecla de ENLAZADOR	E state claejecuta visualización y fijación de datos tensión de hilo de enlazador.	29a	Tecla CB(cuchilla precorte)	Esta tecla ejecuta la fijación de dato de cuchilla precorte.Nota 2
18	Tecla de LONGITUD	Esta tecla fija la longitud a coser.Nota 1	30	Tecla CA*cuchilla poscorte)	Esta tecla ejecuta la fijación de dato de cuchilla poscorte.Nota 2
19	Tecla de PUNTADAS(Número de puntadas en paralelo)	Esta tecla fija el número de puntadas en la sección en paralelo.Nota 1	31	Tecla SHAPE(No. de cuchilla) [No.]	Esta tecla selecciona el No. de clase de cuchilla a usar.Nota 1
20	Tecla de PUNTADAS(Número de puntadas de ojete)	Esta tecla fija el número de puntadas y la sección de ojete.Nota 1	32	Tecla AUTO(operación automática)	E state claejecuta e cambio de modalidad de automática a manual.
21	Tecla de ESPACIO(espacio de corte)	Esta tecla fija la separación entre la cuchilla cortadora de te la y co sido en la sección en paralelo. Nota 1	33	Tecla OPEN(abertura de tela)	La modalidad pas a modalidad operacional con el mecanismo abierto de tela.

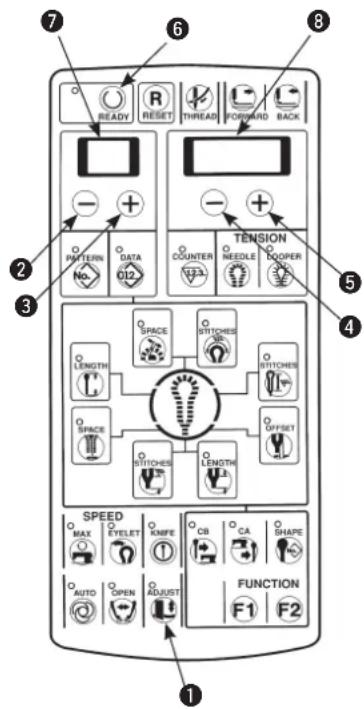

			34	Tecla de AJUSTE(ajuste de cuchilla)	La modalidad pas a modalidad operacional con el mecanismo abierto de tela.
22	Tecla de ESPACIO(espacio de ojete)	Esta tecla fija la separación entre la cuchilla cortadora de te la y co sido en la sección de ojete.	35	Tecla FUNCION(funcional)	Esta tecla se puede cambiar a tecla de función de fijación de dato opcional con el interruptor de memoria.Al tiempo de entrega.F1: Ajuste de posición de cuchilla (No. 8)F2: No. de destino de copia (No. 80)

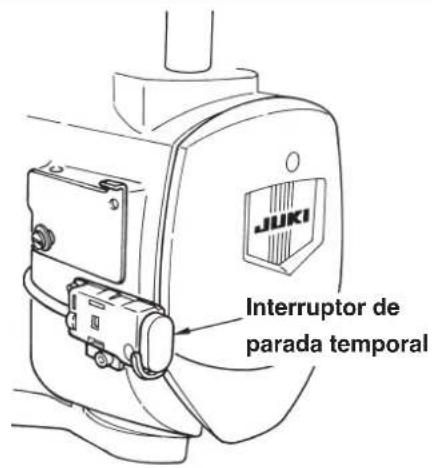

(2) Interruptor de parada temporal

Este interruptor para la operación de la máquina de coser.

(3) Interruptor manual

Interruptor de prensatelas (derecha) ①

Este interruptor ejecuta la posición de UP/DOWN del prensatelas.

Interruptor de arranque (izquierda) ②

Este interruptor ejecuta el inicio de cosido.

Cuando es efectivo el interruptor de arranque, la lámpara del interruptor de arranque parpadea de ON a OFF.

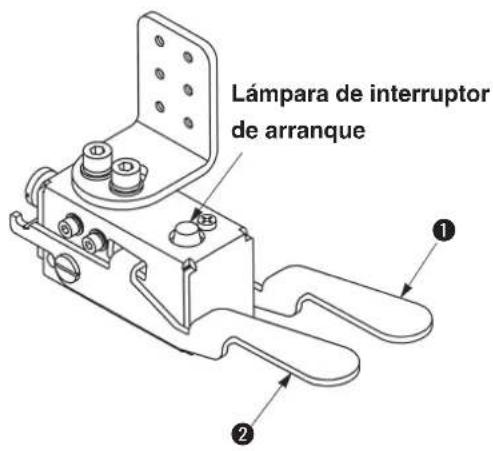

Este interruptor se provee como estándar.

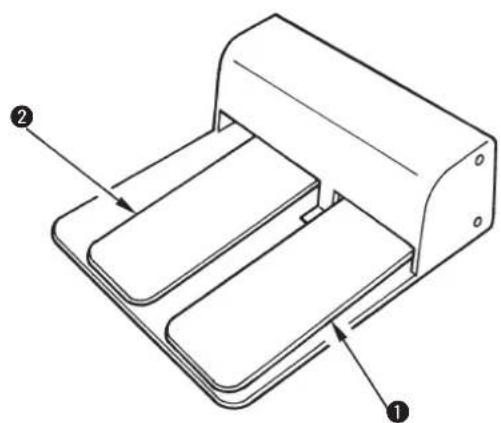

(4) Interruptor de pedal

Este interruptor ejecuta la posición de UP/DOWN del prensatelas.

Interruptor de arranque ②.

Este interruptor ejecuta el inicio de cosido.

Este interruptor se opcional.

6. MODO DE USAR EL PANEL DE OPERACIÓN

1. Para el tipos J y C, no se puede usar el No. de patrón, que difiera en el tipo de prensatelas. Los patrones estándar que se pueden usar con los respectivos tipos de prensatelas se muestran a continuación. (Para patrones estándar vea la página 70.)
2. Para el tipo T, se pueden usar los Nos. 90 al 96, para los tipos S y M.

Tipo S	Tipo C al tiempo de la entrega	No.90, No.91, No.92
Tipo M	Tipo J al tiempo de la entrega	No.93, No.94, No.95, No.96
Tipo L		No.97, No.98, No.99

(1) Operación básica de la máquina de coser

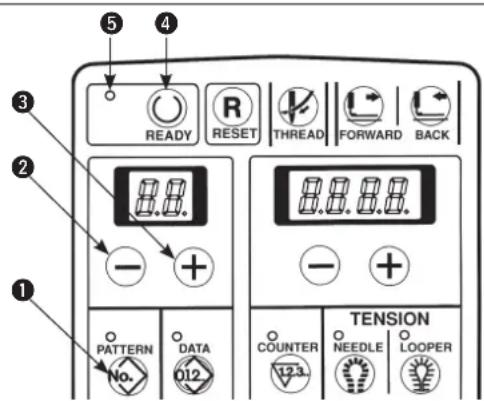

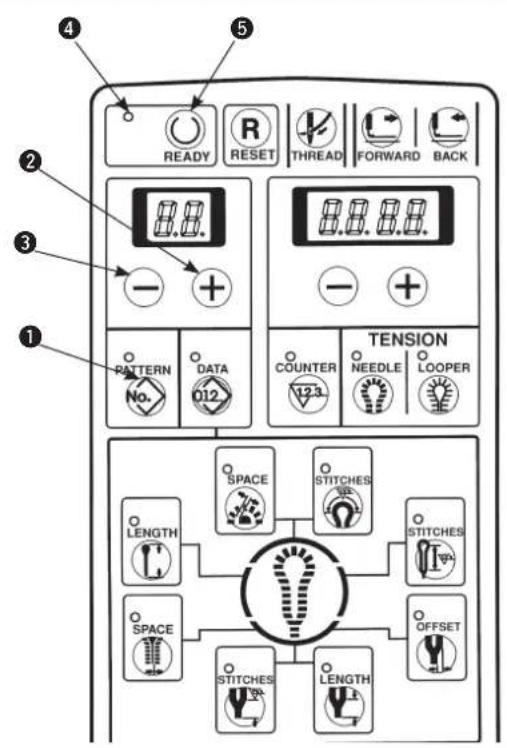

1) Fije la pantalla visualizadora al No. de patrón con la tecla ① (PATTERN No.)
2) Pulse la tecla [LEFT ⊕ ② o la tecla [LEFT ⊕ ③ para seleccionar el patrón deseado que se va a coser.
3) Pulse la tecla [READY① ④ para iluminar el LED ⑤ de cosido y para hacer posible el cosido. Ahora, la base de transporte, la cuchilla y la barra de aguja ejecutan la recuperación de origen.
4) Fije el material de cosido en la sección del prensatelas, y baje el prensatelas usando el interruptor del prensatelas. Pulse el interruptor de inicio y la máquina de coser comenzará a coser.

(2) Modo de fijar la tensión del hilo

La tensión actual del hilo varía en conformidad con la clase o grosor del hilo usado aún cuando sea el mismo el valor fijado. Ajuste el valor de tensión de hilo al del hilo que se use. Si es alto el valor de la tensión del hilo, puede resultar en salto de puntadas.

■ Modo de fijar la tensión del hilo de aguja

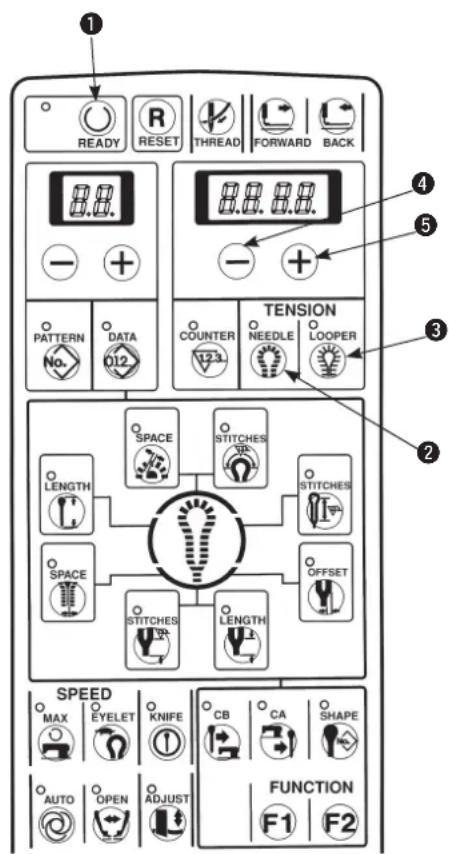

1) Pulse la tecla [NEEDLE 📋 ① para visualizar el valor de tensión de hilo de aguja.
2) Pulse la tecla [RIGHT ①] ③ o la tecla [RIGHT ②] para cambiar el valor fijado.

Cuando pulse la tecla [RIGHT] ③ para aumentar el valor numérico, aumenta la tensión del hilo de aguja. Cuando pulse la tecla [RIGHT] ② para disminuir el valor numérico, disminuirá la tensión del hilo de aguja.

3) Pulse la tecla [READY ① ④, cuando comience el cosido con el interruptor de arranque, el valor fijado se almacena en la memoria.

Cuando el No. de patrón se cambia sin ejecutar la operación del paso 3) o desconectando la corriente eléctrica, el valor fijado no se almacena en la memoria.

■ Modo de fijar la tensión del hilo de enlazador

1) Pulse la tecla [LOOPER 5] para visualizar el valor de tensión del hilo de enlazador.
2) Pulse la tecla [RIGHT ⊕] ③ o la tecla [RIGHT -] ② para cambiar el valor fijado.

Cuando pulse la tecla [RIGHT ⊕ ③ para aumentar el valor numérico, aumenta la tensión del hilo. Cuando pulsa la tecla [RIGHT —] ② para disminuir el valor numérico, disminuye la tensión del hilo.

3) Pulse la tecla [READY ① ④, cuando comience el cosido con el interruptor de arranque, el valor fijado se almacena en la memoria.

Cuando el No. de patrón se cambia sin ejecutar la operación del paso 3) o desconectando la corriente eléctrica, el valor fijado no se almacena en la memoria.

(3) Parada temporal de la máquina de coser

■ Modo de parar la máquina de coser

1) Pulse el interruptor ① de parada temporal.
2) Se para ala máquina de coser y se visualiza "Er 10".

■ Modo de reanudar la operación

1) Pulse la tecla [RESET] ② mientras se está visualizando "Er 10" y se elimina el error.
2) Reanude la operación de la máquina de coser usando el interruptor de arranque, o pulse la tecla [FORWARD 3 o la tecla [BACK 4 y el mecanismo de transporte avanza/retrocede una puntada.

Además, pulse la tecla [RESET R] ⑤ para hacer que la máquina de coser vuelva a su posición de inicio de cosido.

Con la operación de la tecla [FORWARD

] o con la de la tecla [BACK 📊] o con la tecla [RESET Ⓡ] no se puede ejecutar el corte de hilo.

Cuando durante el cosido pare temporalmente la máquina de coser y vuelva la máquina de coser a su posición de inicio con la tecla [RESET R], saque el hilo de aguja, corte el hilo con las tijeras o algo semejante y ejecute el trabajo. El trabajo se puede llevar a cabo sin aplicar una carga forzada a la aguja o al producto de cosido.

(4) Modo de ejecutar la nueva operación de cosido

El cosido se puede ejecutar sin recurrir a la operación de tela abierta.

1) Cerciórese de que se ha apagado el LED de cosido ^2 . Cuando se ilumina el LED, pulse la tecla [READY
○] ③ para apagarlo.
2) Pulse la tecla [OPEN LED de tela abierta ④.
3) Pulse la tecla [READY Ⓙ] ③ para ejecutar la recuperación de origen y se abren las placas prensadoras derecha e izquierda. La posición de fijación de la tela pasa a la posición de actuación de la cuchilla.
4) El cosido se puede ejecutar con el interruptor del prensatelas y con el interruptor de arranque.

No se ejecuta la ope ra ción ON/OFF del interruptor del mecanismo de tela abierta.

5) Para liberar esta fijación, pulse la tecla

[READY] ② o apague el LED de cosido, y seguidamente pulse la tecla [OPEN] ① para aparar el LED de tela abierta ④.

Cuando no se opere la cuchilla cortadora de tela, prohíba la operación de la cuchilla con tecla ⑤ [KNIFE ON/OFF Ⓤ].

(5) Modo de ejecutar el enhebrado

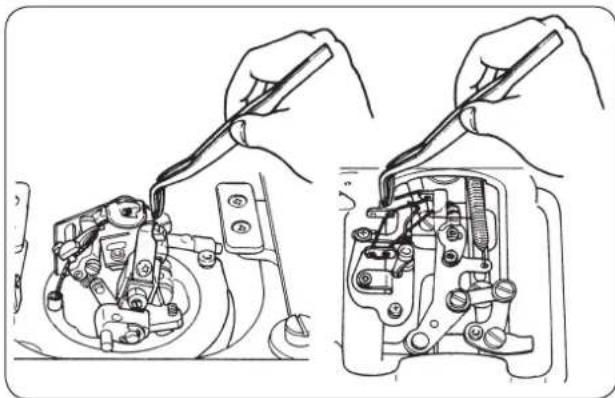

AVISO :

Desconecte la corriente eléctrica después de la operación de los pasos 1) y 2), y reemplace la aguja, el hilo, la cuchilla cortadora de tela o el portacuchilla.

1) Pulse la tecla

ilumina el LED

[THREAD

③ de cosido

① cuando se

y la máquina de

coser se para en la posición de fijación.

① La barra de aguja gira 180 grados y el enhebrado se puede ejecutar desde el lado frontal.
② Baja el prensatela.
③ Cambie la posición del ajustador de tela (i nte rr upt or de me mo ria No .11= 1), y prensatelas (base de transporte) se mueve hacia atrás (posición de origen) cuando se usa el dispositivo de ajuste frontal.
④ Se desconecta el motor impulsor del cortatela, y el cuadrante del cortatela se puede accionar con la mano.
⑤ En la pantalla aparece visualizado lo siguiente:

En este estado no se pueden aceptar teclas

que no sean la tecla [THREAD

tecla [RESET R] 4.

1 y la

2) Vuelva a pulsar la tecla [THREAD] ① y solamente la barra de aguja vuelve a su posición original.
3) Pulse la tecla [RESET Ⓚ 4 y ① a ⑤ vuelven a su posición original.

Operan el prensatela y la base de transporte.

Ponga cuidado para que sus manos o dedos no queden atrapados.

Se recomienda ejecutar el montaje/

desmontaje de la unidad prensatelas después de ejecutar el mencionado paso 1) y de desconectar la corriente eléctrica.

(6) Modo de usar el contador

El contador ha sido fijado a contador UP (ascendente) en el estado de entrega.

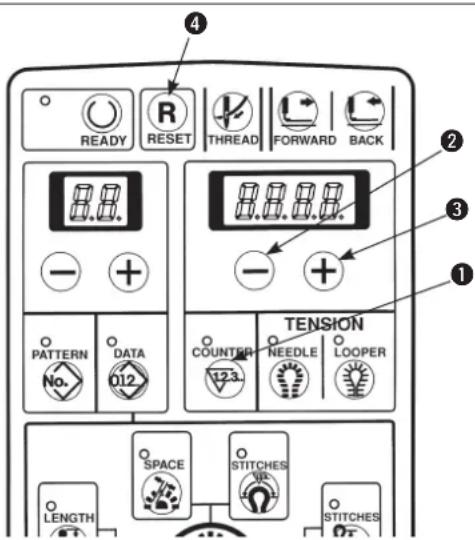

1) Pulse la tecla [COUNTER ① para visualizar el valor del contador.
2) Cada vez que la máquina de coser ejecuta un pespunte cíclico el valor aumenta en 1 cuenta.
3) El valor del contador se puede cambiar con la tecla [RIGHT] ② o con la tecla [RIGHT] ③.
4) Pulse la tecla [RESET 1R] ④ para poner el contador en el valor "0".

El contador también se puede usar como contador DOWN (descendente).

(Consulte el ítem "10. Funciones varias: (6) Cambio del contador" P.43.)

(7) Cuando no se desea caída de la cuchilla temporalmente

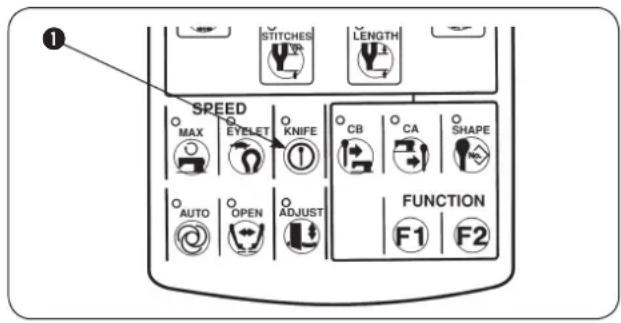

1) Pulse la tecla [KNIFE ]① y se apaga el LED. La cuchilla no funciona cuando el LED está apagado.
2) Pulse la tecla [KNIFE]① nuevamente para iluminar el LED y la cuchilla puede operar nuevamente.

(8) Modo de cambiar la modalidad de operación

• Cuando se apaga el LED ③ de cosido, pulse la tecla [AUTO 📄] ① para cambiar la modalidad de operación.
• La máquina de coser funciona en la [modalidad MANUAL] cuando el AUTO LED ② está apagado, y en la [modalidad AUTO] cuando el AUTO LED está iluminado.

[Modalidad AUTO]

Baje el prensatelas, pulse el interruptor de arranque y se puede ejecutar la siguiente secuencia de operaciones: activación de la cuchilla cortadora de tela, cosido, corte de hilo, etc. Esta es la modalidad normal de cosido.

[modalidad MANUAL]

Esta modalidad de operación es un procedimiento operacional para mover con la mano el volante sin que funcione la máquina de coser de modo que se puede ejecutar una operación de paso que hace que la base de transporte avance puntada por puntada, además que las operaciones de corte de la cuchilla, y la operación de corte de hilo se pueden ejecutar paso por paso.

1) Cerciórese de que se ha apagado el LED de cosido ③. Cuando se ilumina el LED, pulse la tecla [READY] ④ para apagarlo.

2) Pulse la tecla [AUTO ① para que se apague el AUTO LED ②.
3) Pulse la tecla [READY ①] ④ para iluminar el LED de cosido ③ y para hacer posible el cosido.

4) Baje el prensatelas con el interruptor del prensatelas.

5) Pulses el interruptor de arranque. Cuando se usa la cuchilla de precorte, y la posición de la base de transporte no está en la posición de la cuchilla, la base de transporte pasa a la posición de la cuchilla.

6) Pulses el interruptor de arranque. Cuando se usa la cuchilla de precorte, funciona la cuchilla cortadora de tela.

7) Pulses el interruptor de arranque. Se abre el mecanismo de tela abierta.

8) Pulses el interruptor de arranque. La base de transporte pasa a la posición de inicio de cosido y emite un pitido el zumbador.

9) Gire el volante en la dirección de la flecha. La base de transporte juntamente con la posición de la aguja avanza puntada por puntada.

Girando el volante cuando la base de transporte pasa a la posición de fin de cosido, suena el zumbador.

10) Es posible hacer que la base de transporte avance a la posición de fin de cosido usando la tecla [FORWARD 5 o la tecla [BACK 6.

11) Cada vez que pulse el interruptor de arranque, la base de transporte se mueve y la operación de corte de hilo de aguja o de corte de hilo de enlazador se puede ejecutar paso por paso. Cuando se usa la cuchilla de poscorte, la operación de la cuchilla cortadora de tela se ejecuta paso por paso.

12) Cuando quiera cambiar la parada temporal, pulse la tecla [RESET] ⑦ y la base de transporte vuelve a su posición fijada.

Cerciórese de girar el volante en la dirección normal dado que el mecanismo de transporte no ejecuta la operación de retroceso aún cuando el volante se gire en la dirección inversa.

(9) Modo de cambiar el procedimiento de patrón de cosido

1) Cerciórese de que se ha apagado el LED de cosido. (Cuando se ilumina el LED, pulse la tecla [READY] para apagarlo.)

2) Pulse la tecla [PATTERN No.] ① para visualizar el No. de patrón.

3) Pulse la tecla [LEFT ⬕ ② o la tecla [LEFT —] ③ para seleccionar el patrón que usted quiera coser.

(No se visualiza aquel No. de patrón que no haya sido registrado.)

4) Pulse la tecla [READY ①] ⑤ para iluminar el LED de cosido ④ y para hacer posible el cosido.

(10) Modo de confirmar la configuración de patrón

1) Pulse la tecla [READY ①] ⑤ para iluminar el LED de cosido ④ y para hacer posible el cosido.

2) Baje el prensatelas con el interruptor del prensatelas.

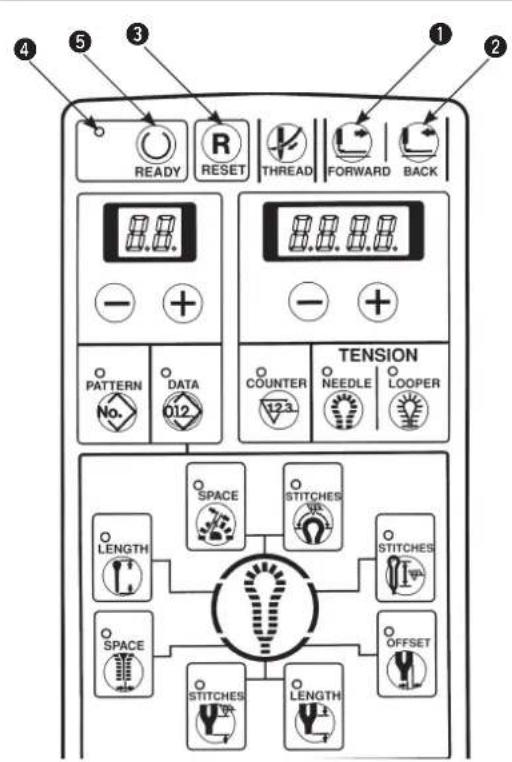

3) Cada vez que se pulsa la tecla [FORWARD ] ① o la tecla [BACK ] ②, el mecanismo de transporte avanza/retrocede portada por puntada y se mueve continuamente hasta la posición de fin de cosido.

Además, el mecanismo de transporte se mueve continuamente mientras se tenga pulsada la tecla.

4) Después de completar la confirmación del patrón de cosido, pulse la tecla [RESET® ③ para que la máquina de coser vuelva a la posición fijada.

Si se pulsa el interruptor START durante la confirmación a configuración de patrón, el cosido comienza desde la posición en que se ha pulsado el interruptor. Así que tenga cuidado.

7. PROCEDIMIENTO DE FIJACIÓN DE DATOS DE COSIDO

Los patrones estándar de los Nos. 90 al 99 de patrón pueden cambiar de velocidad de cosido y de tensión de hilo, sin embargo, no pueden cambiar de configuración de cosido. Al cambiar de configuración, es necesario copiar la configuración a otro No. de patrón.

[Vea el ítem (20) No. de destino de copia en la página 38.]

1) Cerciórese de que se ha apagado el LED de cosido 19.
Cuando se ilumina el LED, pulse la tecla [READY Ⓞ] 18 para apagarlo.

2) Visualice al No. de patrón cuyo dato usted quiere cambiar.

3) Pulse las respectivas teclas de fijación de las piezas que usted desea cambiar tales como la visualización de datos.

① Tecla [SHAPE]
② Tecla [LENGTH]

③ Tecla [CB

4 Tecla [CA]

5 Tecla [STITCHES]

⑥ Tecla [STITCHES]

⑦ Tecla [SPACE Ⅲ]

8 Tecla [SPACE

9 Tecla [LENGHT

10 Tecla [STITCHES]

11 Tecla [OFFSET]

12 Tecla [MAX]

13 Tecla [EYELET]

14 Tecla [FUNCTION F1 F1]

15 Tecla [FUNCTION F2 F2]

4) Pulse la tecla [RIGHT ⊕ 16 o la tecla [RIGHT ⊖ ] 17 para fijar el dato respectivo.

5) Pulse la tecla [READY Ⓞ] 18 para iluminar el LED de cosido 19 y los datos se almacenan en la memoria.

Cuando cambie el No. de patrón sin pulsar la tecla [READY 10] desconectar la corriente eléctrica, no se almacenan los datos en la memoria.

6) Cuando el interruptor de memoria No.20 se fija a "1" se puede prohibir el cambio de la fijación de dato en el anterior paso 4).

(Vea el ítem del interruptor de memoria en la página 68.)

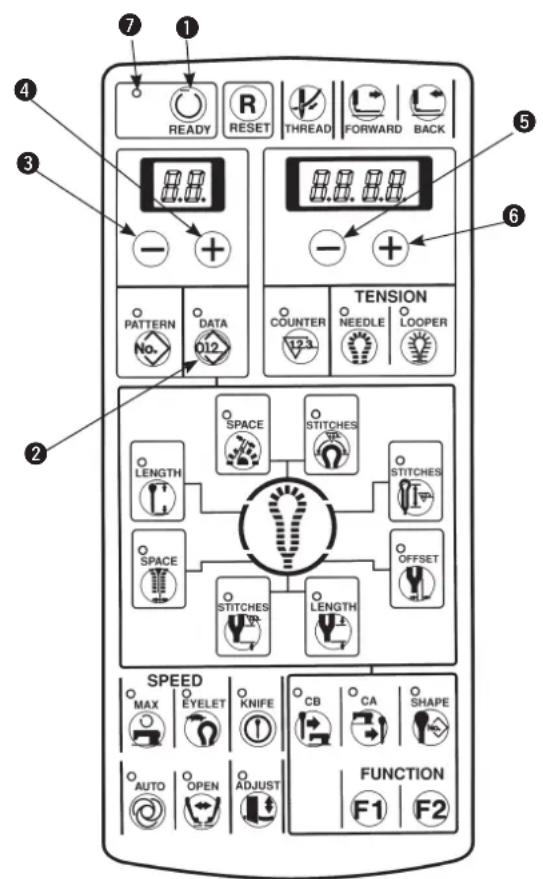

El No. de dato se establece en el LED de 2 dígitos ⑳ y el ejemplo del valor fijado se establece en el LED de 4 dígitos ㉑ como se muestra a continuación. La gama de fijación se establece en las respectivas sentencias.

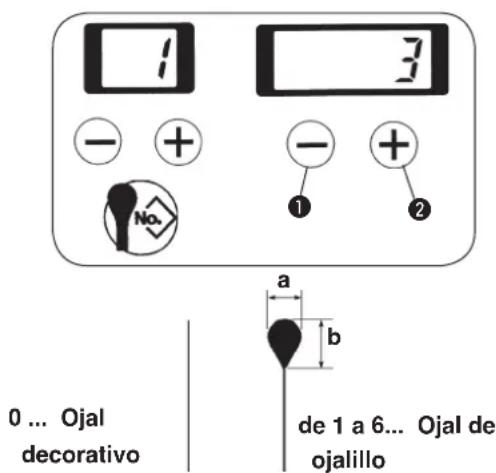

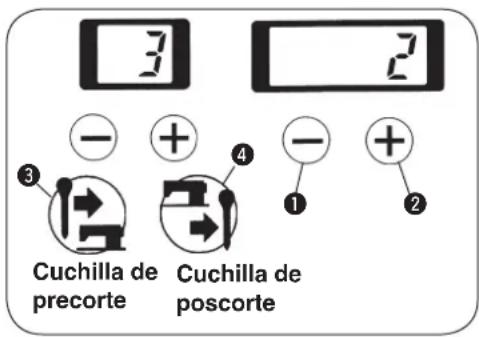

(1) Modo de fijar el No. de cuchilla

Fije el No. de cuchilla de la misma configuración como el de la cuchilla montada en la máquina de coser. [Vea el ítem (1) en la página 26.]

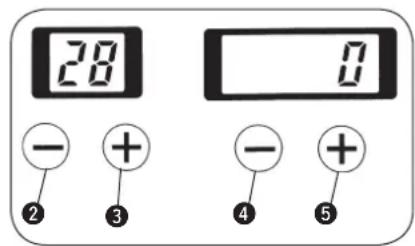

Fije el No. de cuchilla con la tecla [RIGHT

con la tecla [RIGHT

El No. se puede fijar del 0 a 6.

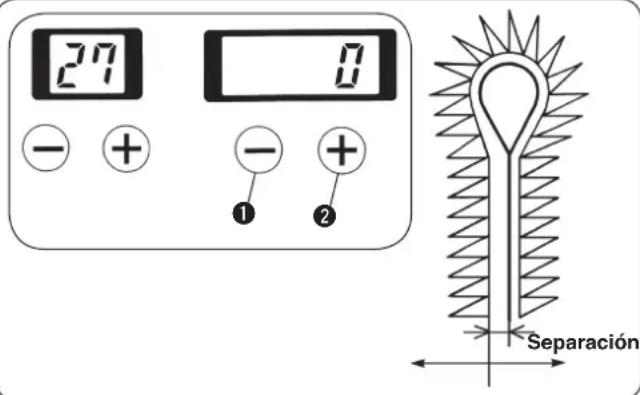

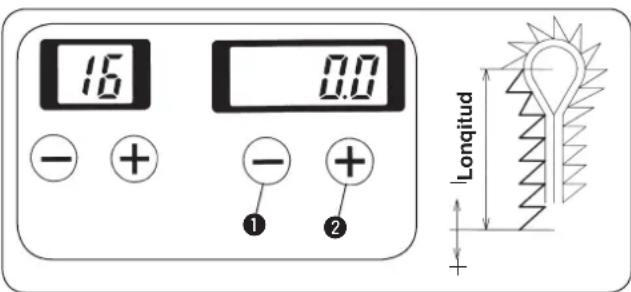

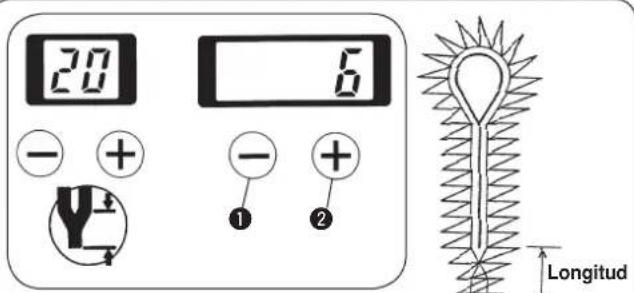

(2) Modo de fijar la longitud de corte

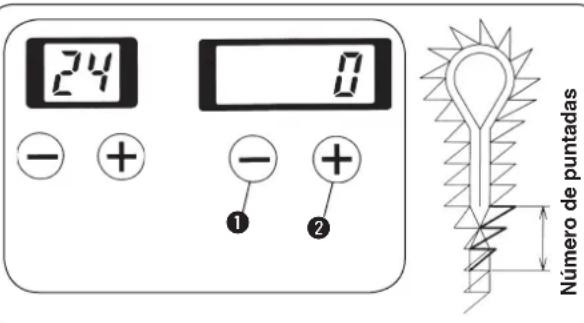

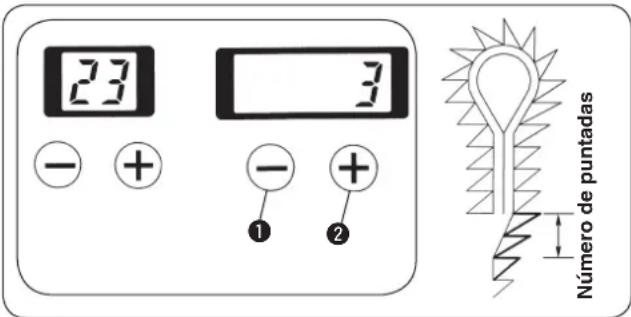

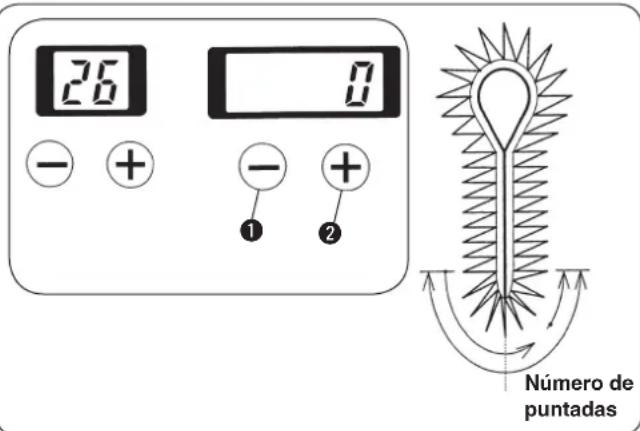

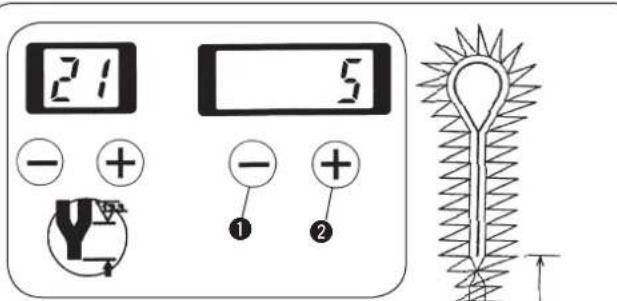

Cuando se cambie la longitud de corte, el número de puntadas en la sección en paralelo cambiará automáticamente.

Fije la longitud que se va a cortar con la cuchilla

Fije la longitud con la tecla [RIGHT ⊕ ① o con la tecla [RIGHT ⊕ ②.

La longitud se puede fijar en aumentos de 1 mm dentro de la gama que se da en la siguiente tabla en conformidad con el tipo de corte de hilo. Los números entre paréntesis ( ) se usan en caso de barra cónica o sin presillado.

Tipo de corte de hilo	Gama de fijación
Corte de hilo largo	10 a 38 mm
Corte de hilo largo sin cortahilo de bucle	10 a 50 mm
Cortahilo corto: Longitud de cosido S	16 a 24 (26) mm
Cortahilo corto: Longitud de cosido M	24 a 32 (34) mm
Cortahilo corto: Longitud de cosido L	32 a 40 (42) mm
Corte de hilo corto sin trencilla (T)	10 a 34 mm

Cuando se alarga la longitud de cosido en el paso de longitud de barra cónica, la compensación al fin de cosido, etc., la gama de fijación de la longitud de corte se disminuye tanto como la longitud. Ejemplo) Longitud de corte + (más) longitud de barra de bola ≤ 38 mm (corte de hilo largo)

(3) Modo de fijar las cuchillas precorte y poscorte

Fije ya sea la cuchilla de precorte ya la cuchilla de poscorte.

1) Los datos de la cuchilla precorte se pueden fijar inmediatamente con la tecla [CB 3].
2) Los datos de la cuchilla poscorte se pueden fijar inmediatamente con la tecla [CA 3] 4.
3) Los datos se pueden fijar con la tecla [RIGHT —] ① o con la tecla [RIGHT ⊕ ② también.

Cuando se fijan datos sin cuchilla, fije el valor a "0".

El valor fijado se puede fijar a "0" o a 2.

Valor fijado	Movimiento
0	Sin cuchilla
1	Cuchilla precorte
2	Cuchilla poscorte

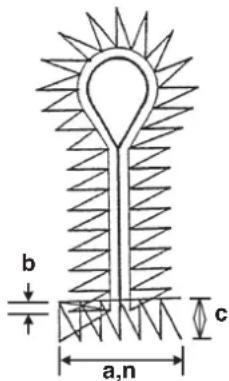

(4) Modo de fijar el número de puntadas de la sección en paralelo

Fije el número de puntadas desde la sección en paralelo a la sección inferior del ojalillo.

Fije el número de puntadas con la tecla [RIGHT

-] ① o con la tecla [RIGHT + ②.

1. El número de puntadas se puede fijar hasta desde 3 a 100 puntadas. El número de puntadas que se puede fijar se limita por el valor fijado de longitud de corte.

Ejemplo) Cuando la longitud de corte es igual a 22 mm, el número de puntadas es de 6 a 41 puntadas. Además, si se disminuye el número de puntadas, se reduce también automáticamente el número de revoluciones.

1. Para el tipo T, el hilo del enlazador se puede enrollar nítidamente al comiendo del cosido aumentando el número de puntadas.

(5) Modo de fijar el número de puntadas de ojalillo

Fije el número de puntada de la sección superior del ojalillo.

Fije el número de puntadas con la tecla [RIGHT

-] ① o con la tecla [RIGHT + ②.

El número de puntadas se puede fijar desde 4 a 20 puntadas.

(6) Modo de fijar el espacio de corte

Fije la separación donde la cuchilla cae en la sección en paralelo.

Fije el espacio de corte con la tecla [RIGHT]

① o con la tecla [RIGHT + ②.

El espacio se puede fijar desde — 1,2 a 1,2 mm en aumentos de 0,1 mm.

(7) Modo de fijar el espacio de ojalillo

Fije la separación donde la cuchilla cae en la sección en paralelo.

Fije el espacio de ojalillo con la tecla [RICHT

① o con la tecla [RICHT ⊕ ②.

El espacio se puede fijar desde — 1,2 a 1,2 mm en aumentos de 0,1 mm.

(8) Modo de fijar la longitud de la barra cónica

Fije la longitud de la barra cónica

1) Fije la longitud de la barra cónica con la tecla
[RICHT ⊕ ① o con la tecla [RICHT ⊕ ②.
2) En el caso sin barra cónica, fije el valor a 0 mm. En el caso con barra cónica, la longitud se puede fijar desde 3 hasta 15 mm en aumentos de 1 mm.

Cuando se cambia la longitud de la barra cónica, el número de puntadas de barra cónica cambiará automáticamente.

(9) Modo de fijar el número de puntadas de barra cónica

Fije el número de puntadas de barra cónica

Fije el número de puntadas de barra cónica con la tecla [RICHT ⊕ ① o con la tecla [RIGHT ⊕ ②.

El número de puntadas se puede fijar desde 0 hasta 20 puntadas. El número de puntadas que se puede fijar se limita por el valor fijado de la longitud de la barra cónica.

Ejemplo) Cuando la longitud de la barra cónica es igual a 6 mm, el número de puntadas es de 2 a 12 puntadas.

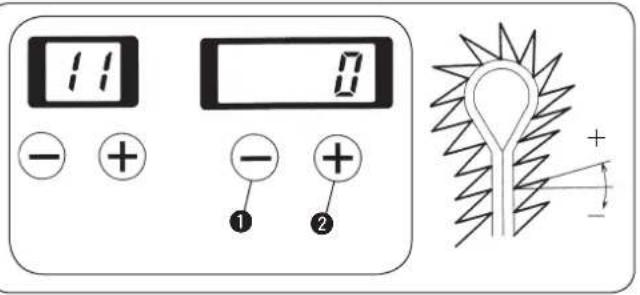

(10) Modo de fijar el offset de barra cónica

Fije la cantidad de offset desde el centro de la barra cónica.

Fije la cantidad de offset con la tecla [RIGHT ① o con la tecla [RIGHT ②.

La cantidad de offset se puede fijar desde 0,5 hasta 2,0 mm en aumentos de 0,1 mm.

(11) Modo de fijar la velocidad de cosido

Fije la velocidad de cosido con el total de cosido.

Fije la velocidad de cosido con la tecla [RIGHT ⊖] ① o con la tecla [RIGHT ⊕ ②.

La velocidad de cosido se puede fijar desde 400 sti/min hasta 2.200 sti/min en aumentos de 100 sti/min.

(12) Modo de fijar la velocidad de reducción de ojalillo

Fije la velocidad de reducción cuando se quiera reducir la sección de ojalillo.

Fije la velocidad de reducción con la tecla [RIGHT

] ① o con la tecla [RIGHT ⊕] ②.

La velocidad se puede fijar desde — 600 sti/min hasta 0 sti/min en aumentos de 100 sti/min..

(13) Modo de fijar la FUNCION F1

• F1 se ha fijado al interruptor de compensación de posición al tiempo de la entrega.
• F1 ejecuta la corrección de salto entre la posición de cuchilla y la posición de cosido,

1) Cuando las puntadas en términos de posición de cuchilla se desea que estén colocadas en el lado frontal, fije el valor “ + ” (más), y cuando en el lado posterior, fije el valor “ - ” (menos).

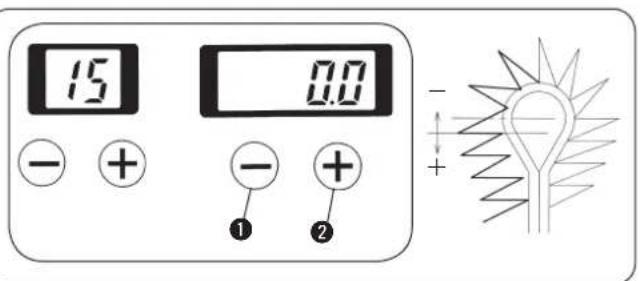

2) Fije el No. de patrón con la tecla [RIGHT ⊖] ① o con la tecla [RIGHT ⊕ ②.

La compensación de posición de cuchilla se puede fijar a desde - 0,7 mm a 0,7 mm en aumentos de 0,1 mm.

Esta tecla se puede cambiar a la tecla para fijar otros datos mediante el interruptor de memoria No. 17. (Consulte "INTERRUPTOR DE MEMORIA 14" p.68.)

(14) Modo de fijar la FUNCION F2

• F2 se ha fijado al interruptor de No. de destino de copia medición al tiempo de la entrega.
  • F2 ejecuta la copia del dato de patrón.

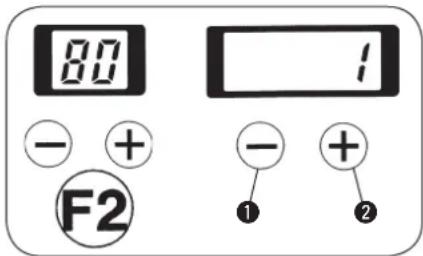

1) Cuando se fija el No. de destino de copia y se pulsa la tecla [READY] (el No. de patrón especificado en el No. de destino de copia no se almacena en la memoria.

No se pueden cambiar los datos de patrón original.

2) Fije el No. de patrón con la tecla [RIGHT ① o con la tecla [RIGHT ②].

El No. se puede fijar desde 1 a 89.

Los datos de patrón ubicados en el destino de copia se sobreponen al ser escritos. Por lo tanto, ponga cuidado.

Cuando se cambia el No. de patrón sin pulsar la tecla [READY], o sin desconectar la corriente eléctrica, no se puede ejecutar la copia.

Esta tecla se puede cambiar la tecla para la fijación de otros datos mediante el interruptor de memoria No. 18. (Consulte “INTERRUPTOR DE MEMORIA 14” p.68.)

8. AJUSTE DE CADA PIEZA

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

(1) Modo de reemplazar la cuchilla cortadora de tela y el portacuchilla

■ Modo de reemplazar la cuchilla superior cortadora de tela y el portacuchilla

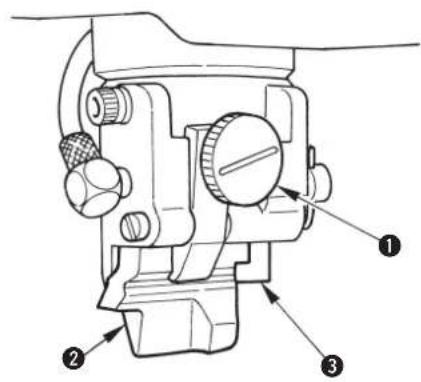

1) Afloje el tornillo de mariposa ① y extraiga el portacuchilla y la cuchilla ② cortadora de tela.
2) Haga que el portacuchilla o la cuchilla cortadora de tela que se desea reemplazar hagan contacto con el retentor ③ y apriete el tornillo de mariposa①.

El retén ③ es para posicionamiento. No lo mueva.

■ Baje la cuchilla cortadora de tela y el portacuchilla

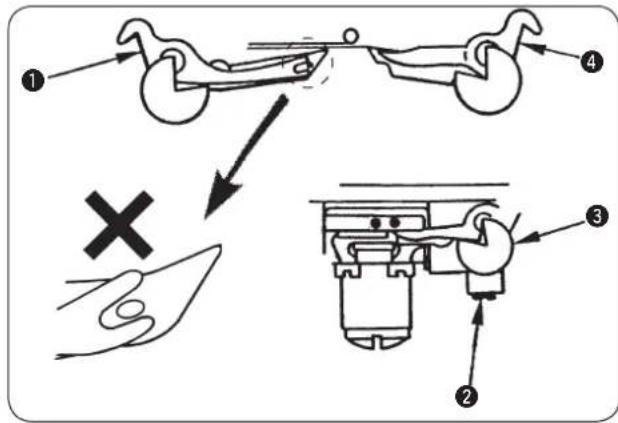

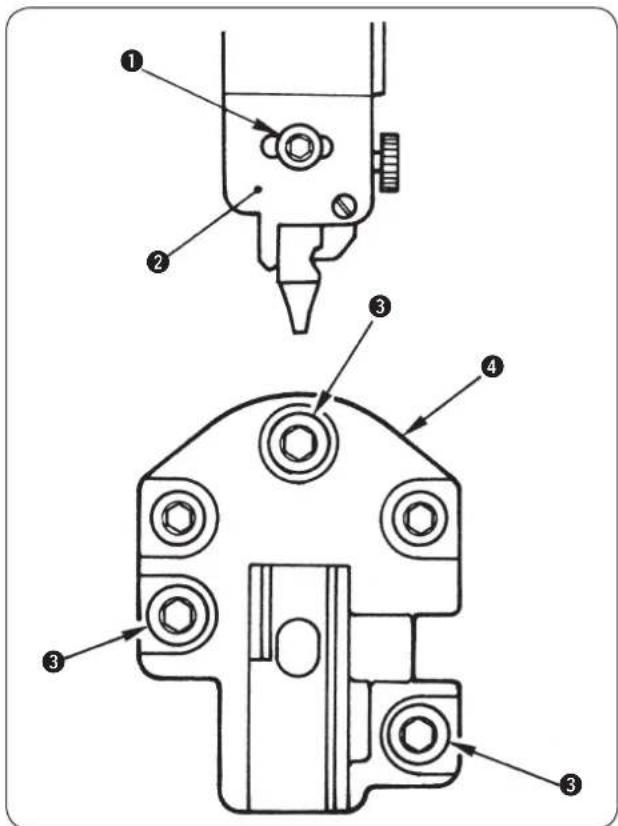

1) Afloje el tornillo ③ y extraiga el portacuchilla y la cuchilla ② cortadora de tela.
2) Haga que el portacuchilla o la cuchilla cortadora de tela que se desea reemplazar hagan contacto con el retentor ① y apriete el tornillo de mariposa ③.

El retén ① es para posicionamiento. No afloje el tornillo ④.

Cuando reemplace la cuchilla cortadora de tela haga que coincidan el No. de la cuchilla con el No. de cuchilla del programa. Use la cuchilla cortadora de tela y el portacuchilla como un conjunto. (Si se usan dos marcas diferentes de cuchilla no podrán cortar la tela a precisión. Como resultado, se puede romper la cuchilla cortadora de tela.)

(2) Modo de ajustar la presión de la cuchilla cortadora de tela

• La presión de la cuchilla cortadora de tela y el tiempo de contacto de la cuchilla y del portacuchilla pueden cambiar.
• Cuando se reemplaza la cuchilla cortadora de tela o el portacuchilla, o cuando se cambie el material de cosido, es necesario ajustar la cantidad de presión o el tiempo de parada de la posición de la cuchilla inferior.
• Ejecute el cambio del valor fijado después de ejecutar una comprobación cabal de la posición del portacuchilla y de la cuchilla.
• Aumente gradualmente cualquier valor fijado desde la cantidad pequeña a la vez que comprueba el valor fijado.

■ Modo de ajustar la cantidad de presión de la cuchilla

1) Pulsando la tecla [ADJUST ] Ⓛ, conecte la corriente eléctrica.
2) Se visualiza la cantidad de presión fijada en el LED 5 de 4 dígitos.
3) Pulse la tecla [READY Ⓞ] ④ para iluminar el LED de cosido. Ahora, la barra de transporte ejecuta la recuperación de origen.
4) La cantidad de presión se puede fijar con la tecla [RIGHT ☐] ② o con la tecla [RIGHT ☑] ③.
La gama de fijación es desde — 100 a 300. Cuanto mayor sea el número, más sube la presión de la cuchilla.
5) Baje el prensatelas con el interruptor del prensatelas y pulse el interruptor de arranque para actuar la cuchilla.
La cantidad de presión se puede fijar nuevamente con la tecla [RIGHT —] ② o con la tecla [RIGHT ⊕ ③ con el prensatelas levantado.
6) Después de completar la fijación, pulse la tecla [ADJUST
L] ① para terminar la modalidad de ajuste de cuchilla.

El valor fijado se almacena en la memoria cuando es actuada la cuchilla con el interruptor de arranque o pulsando la tecla [ADJUST 📁]

1. Cuando se desconecta la corriente eléctrica sin ejecutar ninguna operación, la fijación no se almacena en la memoria.

Fije la cantidad de presión de la cuchilla todo lo más baja que sea posible para proteger la cuchilla y el portacuchilla y para mantener su durabilidad.

Si la cantidad de presión de la cuchilla es excesiva, resultará en un mal funcionamiento del motor de impulsión o se romperá la cuchilla.

Los portacuchillas Nos. "0" a "9" a los que se han fijado 10 clases de cantidades de presión de cuchilla se pueden fijar a datos de patrón usando el interruptor de memoria No. 40. (Consulte "Fijación de datos de patrón de cantidad de presión de cuchilla cortadora de tela", p.44.)

■ Modo de ajustar el tiempo de parada de la posición inferior de la cuchilla

El tiempo de parada en la posición inferior de la cuchilla se puede prolongar.

La fijación de 50 a 500 ms se puede ejecutar con el interruptor de memoria No. 55.

(Consulte "INTERRUPTOR DE MEMORIA 14" p.68)

Aún cuando se aumente la cantidad de presión, el resultado no es efectivo, cuando la longitud de corte es excesivamente larga o cuando se cosen materiales excesivamente pesados, entonces prolongue el tiempo de parada de la posición sobre el tiempo especificado.

(3) Desgaste de la cara del portacuchilla

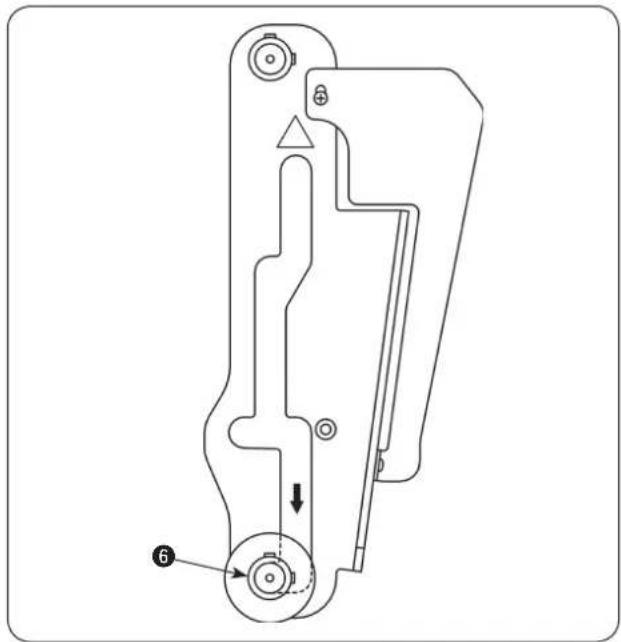

Haga que la cara del portacuchilla toque la cuchilla cortadora de tela.

1) Extraiga el portacuchilla. (Vea la página 26.)
2) Cuando la marca de la cuchilla está demasiado profunda, la marca de la cuchilla se duplica. (A de la Fig. en el lado izquierdo) usando otra cuchilla o la marca de las cuchilla está formada parcialmente y no en toda la superficie (B en la Fig. del lado izquierdo), rectifique la cara con una piedra de afilar o semejante hasta que la marca de la cuchilla quede uniforme.

El portacuchilla se puede rectificar hasta 2 mm.

3) Cuando la tela no se pueda cortar a precisión por más que el portacuchilla esté bien rectificado, compruebe el grado de desgaste de la punta de la hoja de la cuchilla cortadora de tela.

1. Cuando reemplace la cuchilla, use un portacuchilla nuevo o un portacuchilla rectificado. Es posible que se rompa la punta de la hoja de la cuchilla cortadora de tela.

2. Cuando corrija el portacuchilla, ajuste de nuevo la cantidad de presión de la cuchilla.

3. Cuando reemplace el portacuchilla por otro nuevo, ajuste nuevamente la cantidad de presión de la cuchilla desde 30 o menos.

(4) Fijación de grosor de material para la cuchilla cortadora de tela

Cuando el grosor del material en una sección de corte de tela es excesivo o la longitud de corte de materiales pesados es larga, ejecute las siguientes fijaciones. Se aumenta la sección de baja velocidad de corte de tela.

1) Posicione en ON el interruptor de memoria.
2) Fije el interruptor de memoria No. 57 ó 58 al valor A o B que se describen en la tabla siguiente.

	No.57	No.58
Valor estándar (Hasta para vaqueros)	60	80
A (Materiales extra pesados)	100	100
B (Materiales extra pesados y longitud de corte largo)	150	120

• Cuando se selecciona el valor fijado A o B, se alarga el tiempo de operación de la cuchilla cortadora de tela.
• Cuando el valor fijado es menor que el valor estándar, es posible que no se pueda ejecutar la operación de corte de tela normal.

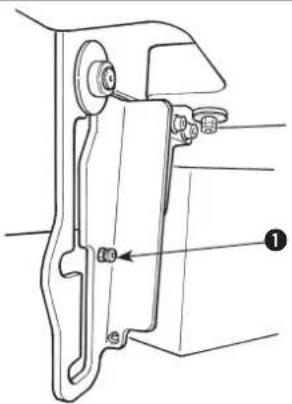

(5) Modo de ajustar la anchura de bocado de puntada

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

Para todos los tipos, la anchura de bocado de puntada es posible para hasta 3,2 mm. Si la anchura excede 3,2 mm, puede ocurrir salto de puntadas. Cuando se desea usar anchura de puntada de más de 3,2 mm, use el enlazador opcional (izquierdo) y el separador (izquierdo). Sin embargo, para el tipo T, la anchura es de hasta 3,2 mm.

1) Abra la cubierta ① de ajuste de balanceo.
2) Gire el volante para llevar la barra de aguja a su posición más baja.
3) Afloje el eje ② del fulcro de la articulación de balanceo B.

• Moviendo la articulación de balanceo B en la dirección de A aumenta la anchura de bocado de puntada.
• Moviendo la articulación B en la dirección de B disminuye la anchura de bocado de puntada.

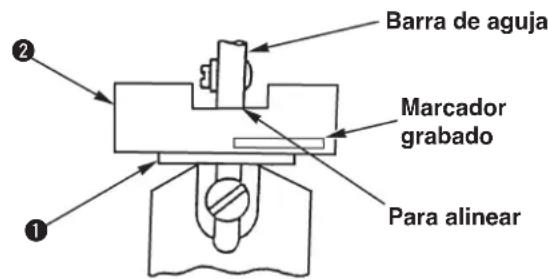

4) Cuando se determina la anchura de bocado de puntada, fije el eje ② del fulcro de la articulación de balanceo B y cierre la cubierta de ajuste de balanceo de aguja.
5) Después de ajustar la anchura de bocado de puntada en los mencionados pasos, compruebe los respectivos ítemes de 11. (2) Temporización entre la aguja y el enlazador p.45, 11. (3) Separación entre la aguja y el enlazador p.47 y 11. (5) Posiciones de instalación de los estiradores p.48 y temporización para abrir/cerrar los estiradores.

El punto demarcador grabado es el estándar. Cerciórese de la cantidad poniendo marcas de la punta de aguja en una hoja de papel o semejante para obtener una medición precisa.

(6) Modo de ajustar el prensatelas

■ Modo de ajustar la altura del prensatelas

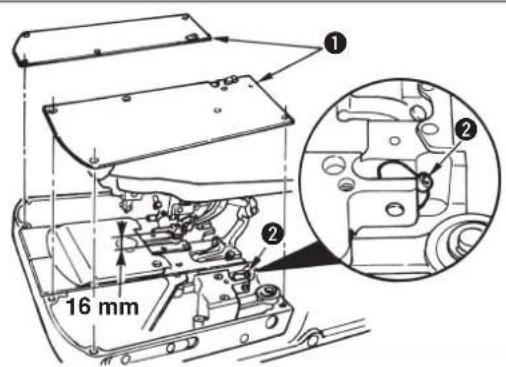

1) Quite la cubierta ① de la placa del prensatelas auxiliar.
2) Afloje el tornillo ② y ajuste la altura del prensatelas.

La altura del prensatelas puede ser hasta 16 mm. Si la altura se ha fijado a más de 16 mm, cuando la posición de fijación de la tela es la parte frontal, y sube el prensatelas, el prensatelas interfiere con el protector de dedos.

■ Modo de ajustar la presión del prensatelas

Afloje la tuerca ① de la válvula reductora y ajuste la presión con el tornillo Úñ.

Girando el tornillo hacia la derecha aumenta la presión del prensatelas y girándolo hacia la izquierda disminuye la presión.

(7) Modo de ajustar la cantidad de abertura del prensatelas

■ Procedimiento de ajuste

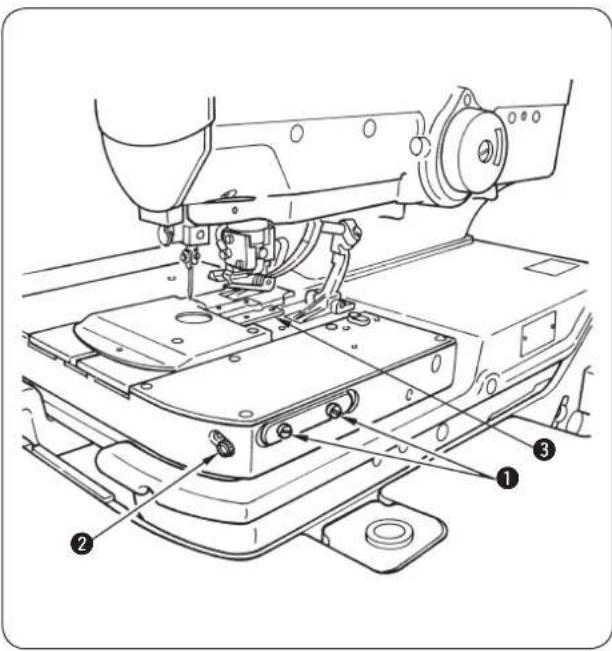

Afloje el tornillo ① y gire el tornillos de ajuste ② para ajustar la cantidad.

La posición en que cierra la placa del prensatelas cambiará en conformidad con el ajuste.

Girando el tornillo ② de ajuste hacia la derecha disminuye la cantidad de abertura y girándolo hacia la izquierda aumenta la cantidad de abertura.

La posición del prensatelas (A en la siguiente figura) al tiempo del cosido (en el estado que la abertura de la tela está abierta) se puede ajustar y el prensatelas se puede acercar a la placa de agujas. (Consulte el Manual del Ingeniero.)

* Ahora, existe el caso en que un procesamiento adicional de la placa de soport ^3 sea necesaria para evitar la interferencia de la cuchilla cortadora de tela con la placa de soport ^5 .

■ Modo de comprobar la cantidad de abertura de tela al tiempo del ajuste

1) Conecte la corriente eléctrica y pulse la tecla [READY] para iluminar el LED de cosido.

2) Pulse la tecla [KNIFE 1] para apagar el LED y así no es actuada la temporización.

3) Pulse el interruptor del prensatelas, pulse la tecla [FORWARD y se abre el mecanismo de abrir tela. La base de transporte se mueve a la posición de inicio de cosido y se detiene allí.

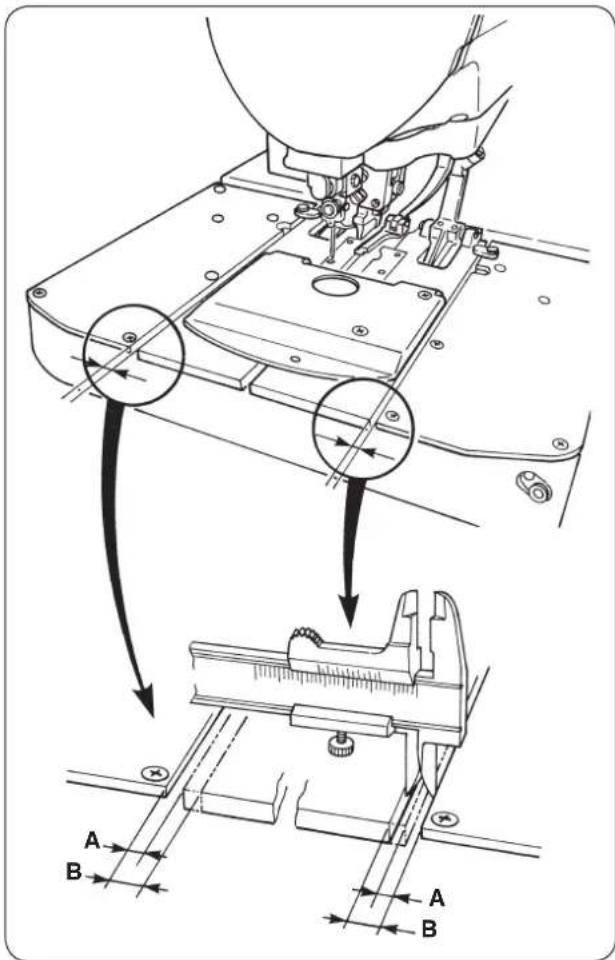

Ahora, mida la posición A de la placa del prensatelas con calibrador vernier o semejante.

4) Pulse la tecla [RESET R y sube el prensatelas, entonces cierra el mecanismo de abrir tela y vuelve a su origen.

Ahora, mida la posición "B" de la placa del prensatelas con el calibrador vernier o semejante.

B — (menos) A, (diferencia entra A y B) = cantidad de tela abierta

La cantidad de tela abierta se puede ajustar dentro de la gama de 0 a 2 mm.

Normalmente, con todo, es suficiente la cantidad de 0,5 a 0,8 mm.

AVISO:

La confirmación de la cantidad de tela abierta se puede ejecutar cortando actualmente la tela en la modalidad manual. Sin embargo, trabaja la cuchilla cortadora de tela. Así que tenga cuidado.

(8) Modo de ajustar la cantidad de transporte del hilo de aguja

■ Ajuste de la cantidad de transporte de hilo de aguja durante el cosido

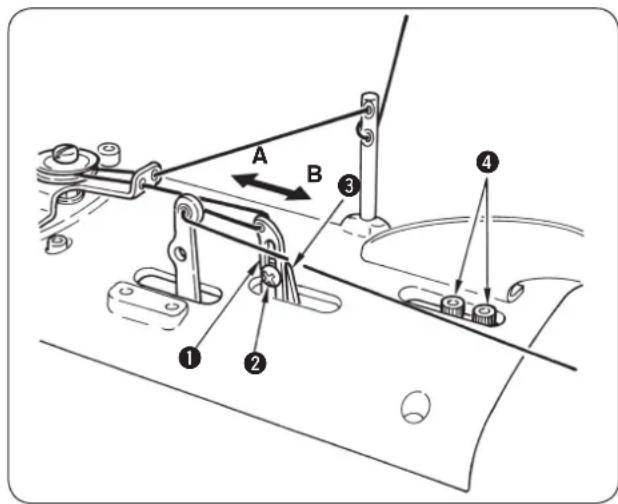

Afloje el tornillo ② y mueva la posición de la guía ① de hilo extraído de aguja hacia arriba o hacia abajo para ajustar la cantidad de transporte.

• Cuando la guía del hilo se desliza hacia abajo, disminuye la cantidad de transporte de hilo de aguja y el hilo de aguja está apto para ser apretado.
• Cuando la guía del hilo de aguja se desliza hacia arriba, aumenta la cantidad de transporte de hilo de aguja y resulta difícil apretar el hilo de aguja.

■ Modo de ajustar la cantidad de extracción de hilo de aguja al inicio de cosido

Afloje los tornillos ④ y mueva el brazo ③ extractor de hilo en la dirección de A o B para ajustar la cantidad de hilo a extraer. Cuando la máquina va provista con la unidad sujetadora de hilo de aguja, si el brazo extractor del hilo se mueve en la dirección de A, el hilo remanente quedará más corto y se enrollará con más facilidad.

Cuando la máquina no está provista con la unidad sujetadora de hilo, y el interruptor de memoria No. B8 es "0". "No se puede ejecutar el ajuste de cantidad de extracción del hilo de aguja al inicio del cosido."

• Cuando lo mueva en la dirección de B, aumenta la cantidad a extraer de hilo de aguja y se puede evitar que el hilo de aguja se salga o cosa parecida.
• Para lo referente a la unidad sujetadora de hilo de aguja consulte el Manual de Instrucciones.

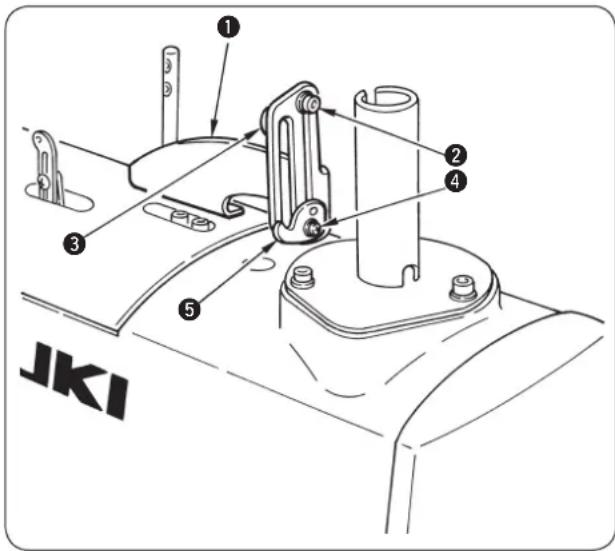

(9) Modo de ajustar la guía del tirahilo

Deslice hacia arriba o hacia abajo las guías del tirahilo ③ y ⑤ instaladas en la base ① de instalación de la guía del hilo del tirahilo y se obtiene la posición que se describe a continuación.

■ Afloje el tornillo ② y mueva hacia abajo la guía③ del hilo del tirahilo.

Efecto : • Se pueden hacer puntadas de cadeneta doble con facilidad y se amplía el área de cosido.

Por el contrario, la totalidad de las puntadas quedan rígidas. (Esto es apropiado para materiales pesados.)

- El bucle se hace mayor cuando el enlazador agarra el hilo y así se evita el salto de puntadas. (El hilo es más difícil de deslizarse)

■ Afloje el tornillo ^4 y accione hacia arriba la guía ^5 del hilo del tirahilo.

Efecto : Las puntadas de cadeneta doble devienen planas y el pespunte blando.

Por el contrario, el área posible de cosido se estrecha y es fácil que se produzca salto de puntadas. (Esto es apropiado para materiales livianos.)

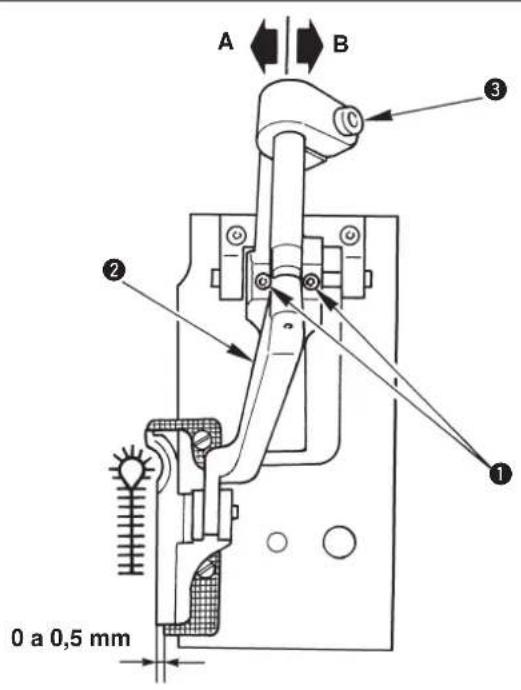

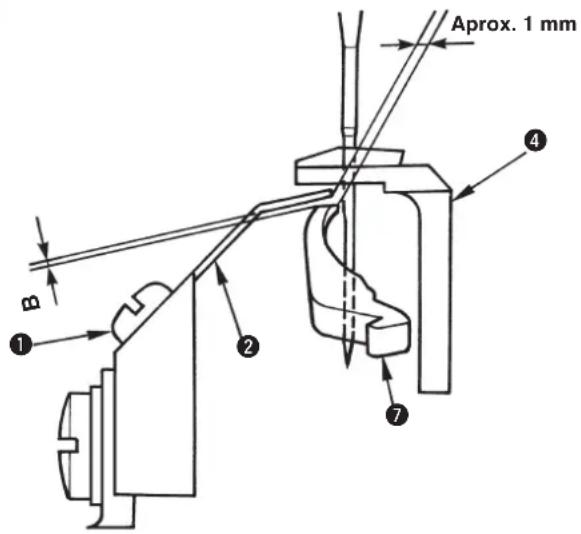

(10) Modo de ajustar la cantidad remanente de trencilla (Tipos J y C)

1) Afloje el tornillo ① y mueva hacia/desde la guía ② de trencilla para ajustar la cantidad remanente al fin de cosido.
2) Para el ajuste, cosa actualmente el remanente del material o semejante y determine la posición de la guía ② de la trencilla de modo que la longitud remanente de la trencilla sea aproximadamente 4 mm al fin del cosido.

Se puede dar el caso en el que la cantidad remanente de trencilla no sea estable cuando el hilo de cosido o semejante que se está usando para trencilla. En este caso, insertes la trencilla en la placa ③ de la placa del prensatelas.

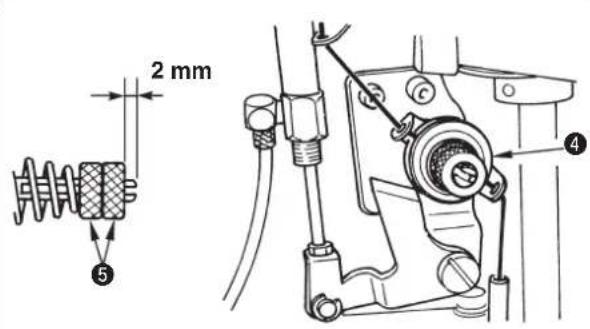

(11) Modo de ajustar la tensión de hilo de trencilla (Tipos J y C)

Afloje la doble tuerca ⑤ para ajustar la tensión. El valor de ajuste estándar es 2 mm.

Cuando se aprieta la doble tuerca ⑤, aumenta la tensión de la trencilla y se acorta la longitud de hilo remanente al tiempo de cortar el hilo del enlazador. Por el contrario, en el caso de materiales livianos o de productos de cosido elásticos, es posible que la longitud de la trencilla remanente devenga inestable o que la cuchilla cortadora de hilo de enlazador corte puntadas o materiales.

1. En caso de telas livianas o materiales elásticos, afloje la tuerca ⑤ y fijela.

2. Cuando la tensión del hilo de trencilla ④ está excesivamente baja lo alta, se presenta el caso en que la longitud de trencilla remanente deviene inestable. El valor de ajuste estándar es 2 mm. La tuerca ⑤ consta de una tuerca doble para mejor bloqueo.

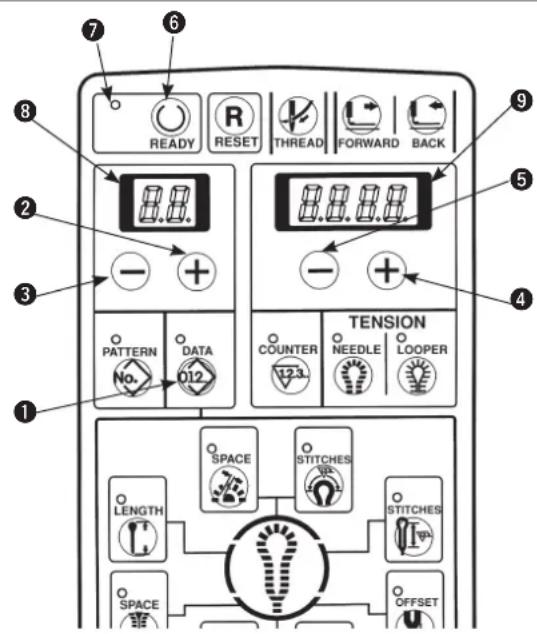

9. COMPENSACIÓN DE DATOS

1) Cerciórese de que se ha apagado el LED de cosido ⑦. Cuando se ilumina el LED, pulse la tecla [READY ○] ⑥ para apagarlo.
2) Visualice al No. de patrón cuyo dato usted quiere cambiar.
3) Pulse la tecla [DATA 012] ① para visualizar los datos.
4) Pulse la tecla [LEFT ⊕] ② o la tecla [LEFT ⊥] ③ para visualizar el No. de dato de la pieza que se desea cambiar.
5) Pulse la tecla [RIGHT +] ④ o la tecla [RIGHT — ⑤ y reponga los datos respectivos.
6) Pulse la tecla [READY Ⓞ] ⑥ para iluminar el LED de cosido ⑦ y los datos se almacenan en la memoria.

Cuando cambie el No. de patrón sin pulsar la tecla [READY] ⑥ o desconectar la corriente eléctrica, no se almacenan los datos en la memoria. Es necesario fijar de nuevo el dato.

7) Cuando el interruptor de memoria No. 20 es igual a "1", se puede prohibir el cambio de fijación del dato en el paso 5).

El No. de dato se establece en el LED de 2 dígitos ⑧ y el ejemplo del valor fijado se establece en el LED de 4 dígitos ⑨ como se muestra a continuación. La gama de fijación se establece en las respectivas sentencias.

Las puntadas de las compensaciones respectivas como se muestran a continuación se expresan mediante las puntadas observadas desde el lado derecho del pespunte.

Lado erróneo del pespunte

Lado correcto del pespunte

(1) Compensación de posición de la cuchilla

Corrija el deslizamiento entre la posición de las puntadas y el cosido.

1) Cuando la posición de la cuchilla, en relación con las puntadas, se desee colocar en el lado posterior, ajuste el valor “ + ” (más), y para el lado frontal, ajuste el valor “ — ” (menos).
2) Fije la posición de la cuchilla con la tecla [RIGHT
— ] ① o con la tecla [RIGHT ⊕] ②. La fijación se puede ejecutar a — 0,7 a 0,7 mm en aumentos de 0,1 mm.

(2) Número de puntadas de compensación de fin de cosido

El número de puntadas de fin de cosido se puede aumentar al mismo espaciado de cosido.

Fije el número de puntadas con la tecla [RIGHT

一 ] ① o con la tecla [RIGHT ④ ②.

La fijación se puede ejecutar del modo siguiente:

Sin presillado ... — 1 a 6 puntadas

Barra cónica ... -1 a 6 puntadas

Barra recta ... - 1 a 3 puntadas

(3) Compensación de giro de sección paralelo

Se puede ajustar el ángulo de giro de la sección de ojalillo y de la sección paralela.

Fije el ángulo de giro con la tecla [RIGHT 1] o con la tecla [RIGHT 2]. La fijación se puede ejecutar de — 14° a 14°.

(4) Compensación de giro de sección de ójalillo

Se puede ajustar el ángulo de giro de sección en paralelo y de fondo de ojalillo.

Fije el ángulo de giro con la tecla [RIGHT ① o con la tecla [RIGHT ②. Cuando ejecute la mencionada compensación de giro (3), la compensación se ejecuta en la forma de añadir el valor de compensación de giro de (3). La gama de compensación es — 14 ≤ compensación de giro + más compensación de giro en la sección paralela ≤ 14.

(5) Compensación de cruzado de ojalillo

La posición de la parte superior del ojalillo se puede mover hacia la derecha o hacia la izquierda.

Fije la posición con la tecla [RIGHT ⊥ ① o con la tecla [RIGHT ⊕ ②. La fijación se puede ejecutar de - 0,6 a 0,6 mm en aumentos de 0,1 mm.

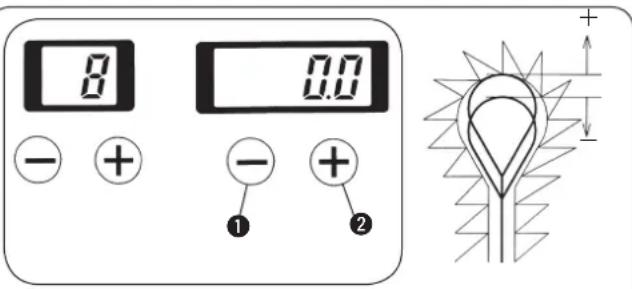

(6) Compensación longitudinal de ojalillo

La configuración en la parte superior del ojalillo se puede extender o contraer en la dirección longitudinal.

Fije la configuración con la tecla [RIGHT ⊕ ① o con la tecla [RIGHT ⊕ ②. La fijación se puede ejecutar de — 0,2 a 0,6 mm en aumentos de 0,1 mm.

(7) Compensación longitudinal de ojalillo lado izquierdo

Se puede ajustar la longitud del lado izquierdo en la parte superior del ojalillo.

Fije la longitud con la tecla [RIGHT ⊥ ① o con la tecla [RIGHT ⊕ ②. La fijación se puede ejecutar de - 0,2 a 0,6 mm en aumentos de 0,1 mm.

(8) Compensación longitudinal de la sección en paralelo del lado izquierdo

Se puede ajustar la longitud desde el fondo del ojalillo al lado izquierdo de la sección en paralelo.
Fije la posición con la tecla [RIGHT ⊥ ① o con la tecla [RIGHT ⊕ ②. La fijación se puede ejecutar de — 0,6 a 0,6 mm en aumentos de 0,1 mm.

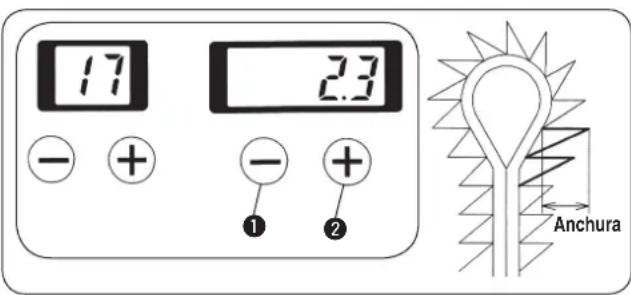

(9) Anchura de cursa de aguja del fondo derecho de fijación de ojalillo

• Se puede fijar la anchura de cursa de aguja del lado derecho del fondo del ojalillo.
• La base de transporte es actuada con la cursa de aguja para cambiar la anchura de cosido.
  Fije la anchura con la tecla [RIGHT] — ① o con la tecla [RIGHT ⊕ ②. El ancho puede ajustarse dentro de la gama de 2,3±1,0 mm para el tipo S, 2,5±1,0 mm para el tipo J, 2,5±1,0 mm para el tipo C y 2,3 ±1,0 mm para el tipoT en incrementos de 0,1 mm.

(10) Anchura de cursa de aguja del fondo izquierdo de la fijación de ojalil)

• Se puede fijar la anchura de cursa de aguja del lado izquierdo del fondo del ojalillo.
• La base de transporte es actuada con la cursa de aguja para cambiar la anchura de cosido.
  Fije la anchura con la tecla [RIGHT] — ① o con la tecla [RIGHT] ②. El ancho puede ajustarse dentro de la gama de 2,3±1,0 mm para el tipo S, 2,5±1,0 mm para el tipo J, 2,5±1,0 mm para el tipo C y 2,3±1,0 mm para el tipoT en incrementos de 0,1 mm.

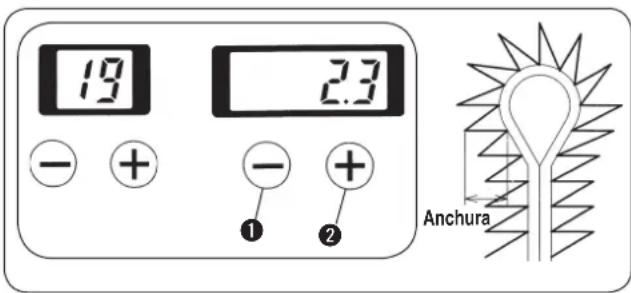

(11) Fijación de anchura de cursa de aguja

Se puede fijar la anchura de cursa de aguja de todos los ojales. La base de transporte es actuada con la cursa de la aguja para cambiar la anchura de cosido.
Fije la anchura con la tecla [RIGHT] — ① o con la tecla [RIGHT] ②. El ancho puede ajustarse dentro de la gama de 2,3±1,0 mm para el tipo S, 2,5±1,0 mm para el tipo J, 2,5±1,0 mm para el tipo C y 2,3±1,0 mm para el tipoT en incrementos de 0,1 mm.

(12) Número de puntadas de la barra cónica

Se puede fijar el número de puntadas de la sección oblicua desde la barra cónica a la sección en paralelo.
Fije el número de puntadas con la tecla [RIGHT ⊕ ① o con la tecla [RIGHT ⊕ ②. La fijación se puede ejecutar de 2 a 30 puntadas dentro de la gama del número de puntadas de la barra cónica.

(13) Número de puntadas de compensación de barra cónica del lado derecho

El número de puntadas de la barra cónica del lado derecho se puede disminuir y se puede hacer la sección de superposición.

Fije el número de puntadas con la tecla [RIGHT —] ① o con la tecla [RIGHT + ②.

La fijación se puede ejecutar de — 30 a “0” puntadas dentro de la gama del número de puntadas de la barra cónica.

(14) Configuración de la barra recta

Se puede seleccionar la configuración de barra recta.

1) Fije la configuración con la tecla [RIGHT] ⊖ ① o con la tecla [RIGHT ⊕ ②.
2) Fije el valor a "0" en el caso de sin barra recta.
3) En el caso de con barra recta, seleccione la configuración de entre el No. 1 al No. 90 de la siguiente tabla.
4) Cuando se haga el interruptor de memoria No. 26 = 1, es posible coser el patrón con barra recta manteniendo abierto el mecanismo de tela abierta.

No. (a)	Longitud	Número de puntadas (n)	Cantidad de superposición (b)	Anchura de cursa de agua (c)
1 3.0		4	1.0	0
2 4.0		5	1.0	0
3 5.0		6	1.0	0
4 6.0		7	1.0	0
5 7.0		8	1.0	-0.5
6 8.0		9	1.0	-1.0
7 3.0		5	1.0	0
8 4.0		6	1.0	0
9 5.0		7	1.0	0
10	6.0	9	1.0	0
11 7.0		10	1.0	-0.5
12 8.0		11	1.0	-1.0
13 3.0		6	1.0	0
14	4.0	8	1.0	0
15	5.0	9	1.0	0
16	6.0	11	1.0	0
17 7.0		13	1.0	-0.5
18 8.0		14	1.0	-1.0

No. (a)	Longitud	Número de puntadas (n)	Cantidad de superposición (b)	Anchura de cursa de aguja (c)
19	3.0	4	1.5	0
20	4.0	5	1.5	0
21	5.0	6	1.5	0
22	6.0	7	1.5	0
23	7.0	8	1.5	-0.5
24	8.0	9	1.5	-1.0
25	9.0	5	1.5	0
26	4.0	6	1.5	0
27	5.0	7	1.5	0
28	6.0	9	1.5	0
29	7.0	10	1.5	-0.5
30	8.0	11	1.5	-1.0
31	9.0	6	1.5	0
32	4.0	8	1.5	0
33	5.0	9	1.5	0
34	6.0	11	1.5	0
35	7.0	13	1.5	-0.5
36	8.0	14	1.5	-1.0

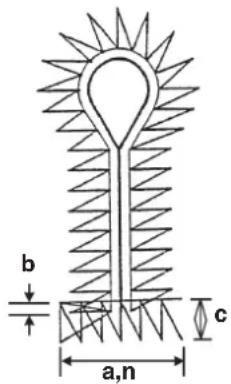

Seleccione la configuración de barra recta desde la tabla del lado izquierdo.

a	Longitud
n	Número de puntadas
b	Cantidad de superposición
c	Anchura de cursa de aguja

No. (a)	Longitud	Número de puntadas (n)	Cantidad de superposición (b)	Anchura de cursa de aguja (c)
37	3.0	4	1.0	- 0.5
38	4.0	5	1.0	- 0.5
39	5.0	6	1.0	- 0.5
40	6.0	7	1.0	- 0.5
41	7.0	8	1.0	- 1.0
42	3.0	5	1.0	- 0.5
43	4.0	6	1.0	- 0.5
44	5.0	7	1.0	- 0.5
45	6.0	9	1.0	- 0.5
46	7.0	10	1.0	- 1.0
47	3.0	6	1.0	- 0.5
48	4.0	8	1.0	- 0.5
49	5.0	9	1.0	- 0.5
50	6.0	11	1.0	- 0.5
51	7.0	13	1.0	- 1.0

No. (a)	Longitud	Número de puntadas (n)	Cantidad de superposición (b)	Anchura de cursa de aguja (c)
52	3.0	4	1.5	- 0.5
53	4.0	5	1.5	- 0.5
54	5.0	6	1.5	- 0.5
55	6.0	7	1.5	- 0.5
56	7.0	8	1.5	- 1.0
57	8.0	5	1.5	- 0.5
58	9.0	6	1.5	- 0.5
59	10.0	7	1.5	- 0.5
60	11.0	9	1.5	- 0.5
61	12.0	10	1.5	- 1.0
62	13.0	6	1.5	- 0.5
63	14.0	8	1.5	- 0.5
64	15.0	9	1.5	- 0.5
65	16.0	11	1.5	- 0.5
66	17.0	13	1.5	- 1.0
67	3.0	4	1.0	- 1.0
68	4.0	5	1.0	- 1.0
69	5.0	6	1.0	- 1.0
70	6.0	7	1.0	- 1.0
71	3.0	5	1.0	- 1.0
72	4.0	6	1.0	- 1.0
73	5.0	7	1.0	- 1.0
74	6.0	9	1.0	- 0.5
75	3.0	6	1.0	- 1.0
76	4.0	8	1.0	- 1.0
77	5.0	9	1.0	- 1.0
78	6.0	11	1.0	- 1.0

No. (a)	Longitud	Número de puntadas (n)	Cantidad de superposición (b)	Anchura de cursa de aguja (c)
79 3	0	4	1.5	-1.0
80 4	0	5	1.5	-1.0
81 5	0	6	1.5	-1.0
82 6	0	7	1.5	-1.0
83 3	0	5	1.5	-1.0
84 4	0	6	1.5	-1.0
85 5	0	7	1.5	-1.0
86 6	0	9	1.5	-1.0
87 3	0	6	1.5	-1.0
88 4	0	8	1.5	-1.0
89 5	0	9	1.5	-1.0
90 6	0	11	1.5	-1.0

Seleccione la configuración de barra recta desde la tabla del lado izquierdo.

a	Longitud
n	Número de puntadas
b	Cantidad de superposición
c	Anchura de cursa de aguja

- Fije la longitud de corte a la longitud del portacuchilla que va a usar más la cantidad de superposición (b) o más.

• Seleccione la longitud (a) de la barra recta con la gama en que no haya interferencia de la placa de agujas con la placa sujetadora de ojalillo en consideración a la posición de la placa prensatelas cuando esté abierto el mecanismo de tela abierta.
• Cuando se ha alargado la longitud (a) de la barra recta, es posible que no pueda sujetar el hilo de aguja a no ser que se reajuste la unidad sujetadora de hilo de aguja. (Consulte el Manual del Ingeniero.)

(15) Número de puntadas de la barra redonda

Se ha fijado el número de puntadas de la barra redonda.

1) Fije el número de puntadas con la tecla [RIGHT ①] o con la tecla [RIGHT ②].
2) En el caso de ausencia de barra redonda, fije el valor a "0".
3) En el caso de introducir barra redonda, se puede fijar de 4 a 20 puntadas.
4) Cuando se ha fijado la barra redonda, el número de puntadas superpuestas al inicio del cosido y al fin del cosido se puede fijar con el número de puntadas de compensación de fin de cosido de dato No. 9.

(16) Compensación de espacio de corte de lado izquierdo

Se puede compensar la separación donde la cuchilla cae en el lado izquierdo de la sección en paralelo.

Fije la separación con la tecla [RIGHT] ① o con la tecla [RIGHT +] ②. Si la fijación es “+”, la separación deviene mayor que la del lado derecho, y si es “-”, la separación deviene menor. La gama de fijación se limita por el valor fijado del espacio de corte de No. 6. La gama de ajuste del espacio de corte es de -1,2 ≤ espacio de corte + compensación de espacio de corte izquierdo≤ 1,2.

(17) Inicio suave

Se puede limitar la velocidad de cosido al inicio del cosido.

Fije la velocidad de cosido con la tecla [RIGHT —] ① o con la tecla [RIGHT ⊕ ②. La fijación se puede ejecutar hasta 6 rotaciones al inicio de cosido.

La velocidad de cosido por rotación se puede fijar con los interruptores de memoria Nos. 1 al 6.

Todas las máquinas se han entregado con la velocidad de cosido fijada a 600 sti/min.

(18) Número de puntadas de inicio de cosido de tensión de hilo

Se puede fijar el número de puntadas de la sección de inicio de cosido al tiempo de la fijación de la tensión de hilo de aguja/enlazador.

Fije el número de puntadas con la tecla [RIGHT ⊕ ① o con la tecla [RIGHT ⊕ ②. La fijación se puede ejecutar desde "0" a 3 puntadas.

(19) Número de puntadas de fin de cosido de tensión de hilo

Se puede fijar el número de puntadas de la sección de fin de cosido al tiempo de la fijación de la tensión de hilo de aguja/enlazador.

Fije el número de puntadas con la tecla [RIGHT ⊕ ① o con la tecla [RIGHT ⊕ ②. La fijación se puede ejecutar desde “0” a 3 puntadas.

(20) No. de destino de copia

Fijando un No. de destino de copia que sea diferente del No. de patrón actualmente seleccionado, cuando se pulse la tecla [READY Ⓞ] para iluminar el LED de cosido, el patrón se copia en el No. de patrón que ha sido fijado en el No. de destino de copia y almacenado en la memoria. El patrón original no se cambia.

Cuando cambie el No. de patrón sin pulsar la tecla [READY] 6 desconectando la corriente eléctrica, el valor fijado no se almacena en la memoria.

1) Cuando se fija el No. de destino de copia y se pulsa la tecla [READY ①]el No. de patrón especificado en el No. de destino de copia no se almacena en la memoria. No se pueden cambiar los datos de patrón original.
2) Fije el No. de patrón con la tecla [RIGHT] ① o con la tecla [RIGHT] ②. El No. se puede fijar desde 1 a 89.

El patrón ubicado en el destino de copia se escribe superpuestamente. Así que tenga cuidado.

10. MODO DE USAR VARIAS FUNCIONES

(1) Modo de ejecutar el procedimiento de cosido cíclico

Para el cosido cíclico, tres programas, C1 al C3, se pueden registran y un máximo de 15 diferentes clases de patrones (pasos 1 al 15) en los respectivos programas se pueden coser por orden. (Fije los datos con patrones individuales de antemano antes del registro.)

1) Cerciórese de que está apagado el LED ① de cosido.
Cuando se ilumina, pulse la tecla [READY ] ② para apagarlo.
2) Pulse la tecla [PATTERN No. ③ para visualizar el No. de patrón.
3) Pulse la tecla [LEFT ⊕] ④ o la tecla [LEFT ⊕] ⑤ para seleccionar el No. de programa deseado en el registro. (C1 a C3).
4) Pulse la tecla [DATA01] 6.
5) Pulse la tecla [LEFT ⊕] ④ o la tecla [LEFT ⊕ ⑤ para visualizar el paso de cosido cíclico.
6) Pulse la tecla [RIGHT Ⓗ 8 o la tecla [RIGHT —] 7 para fijar el No. de patrón individual.
7) Repita los pasos 5) al 6) y cuando haya completado la fijación, visualice el paso siguiente y visualice el No. de patrón individual [ ][ ] (no se ilumina). Luego pulse la tecla [READY] para iluminar el LED ① de cosido y el programa queda almacenado en la memoria.

• Cuando se pulsa la tecla [READY ] Ⓞ con la visualización del No. de patrón [ ] [ ] ( sin iluminarse), se borrará el patrón después del paso.
• Cuando cambie el cosido de ciclo sin pulsar la tecla [READY] ② o desconectando la corriente eléctrica, el dato no se almacena en la memoria.

Cuando usted quiera volver el patrón al patrón anterior o saltar al siguiente al tiempo de parada de la máquina de coser durante el cosido, pulse la tecla [LEFT ⚠ 4 o la tecla [LEFT ⚠ 5. (Esto es efectivo solamente cuando sube el prensatelas.) Visualice los cambios de No. de patrón.

Cuando se cambia el dato con otro patrón, también cambia el contenido registrado en C1 a C3. Así que tenga cuidado.

Ejemplo de visualización

Paso 1 y No. 11 de patrón de cosido de ciclo 1 (C1)

No. de programa: C1 a C3 A,b,C,d,E,F

1 a 9
1 a 99

(2) Procedimiento de operación de compensación de tensión de hilo de cada sección

La tensión de hilo de cada sección de configuración de cosido se puede cambiar individualmente. La tensión de hilo en cada sección es el valor fijado de la tensión de hilo de aguja (No. 40) o el valor fijado de tensión de hilo de enlazador (No.60) al que se ha añadido cada valor de compensación.

1) Cerciórese de que se ha apagado el LED de cosid⑦. Cuando se ilumina el LED, pulse la tecla [READY Ⓞ] ① para apagarlo.
2) Pulse la tecla [DATA 012] ②.
3) Seleccione el No. de posición de compensación de cada tensión con la tecla [LEFT ⊥ ③ o con la tecla [LEFT ⊕ ④.

(Para el No. de posición de compensación, consulte las tablas separadas 1 y 2.)

4) Cuando se ha seleccionado el No. de posición de compensación, introduzca el valor fijado con la tecla [RIGHT ⊕ 5 o con la tecla [RIGHT ⊕ 6.
5) Pulse la tecla [READY Ⓑ 1 y el valor fijado se almacena en la memoria.

Tanto el hilo de aguja como el hilo de enlazador se pueden fijar con la misma operación. Cuando cambie el No. de patrón sin ejecutar la operación del paso 5) o desconectando la corriente eléctrica, el valor fijado no se almacena en la memoria.

Para el No. de posición de compensación, consulte las tablas 1 y 2 y las figuras 1 y 3.

■ Modo de ejecutar la compensación de tensión de hilo en el estado de cosido

La fijación de compensación de tensión de hilo y la confirmación de cosido se pueden ejecutar sin ejecutar la operación de tecla [READY ① ①].

1) Haga el interruptor de memoria No. 19 =1.
2) Indique directamente el No. de posición de compensación con la [NEEDLE 🎋 ② o con la tecla [LOOPER 🎋 ③.
3) Fije el valor de compensación con la tecla [RIGHT ④] o con la tecla [RIGHT ⑤.
4) Cuando pulse la tecla [RIGHT Ⓤ] o cuando comience el cosido con el interruptor de arranque, el valor fijado se almacena en la memoria.

Cuando cambie el No. de patrón sin ejecutar la operación del paso 4) o desconectando la corriente eléctrica, el valor fijado no se almacena en la memoria.

[ Modo de fijar la tensión de hilo de aguja ] Tabla1

No. de posición de compensación	Fijación de ítem	Descripción
40	Tensión de hilo de aguja	Valor de tensión de hilo de aguja
41	Compensación de tensión de hilo de aguja de sección en paralelo derecha	Valor de compensación de tensión de hilo de aguja de la sección en paralelo del lado derecho
42	Compensación de tensión de hilo de aguja de sección en paralelo izquierda	Valor de compensación de tensión de hilo de aguja de la sección en paralelo del lado izquierdo
43	Compensación de tensión de hilo de aguja del tope de ojalillo	Valor de compensación de tensión de hilo de aguja de tope de ojalillo
44	Compensación de tensión de hilo de aguja de la parte inferior derecha del ojalillo	Valor de compensación de tensión de hilo de aguja de la parte inferior derecha del ojalillo
45	Compensación de tensión de hilo de aguja de la parte inferior izquierda del ojalillo	Valor de compensación de tensión de hilo de aguja de la parte inferior izquierda del ojalillo
46	Compensación de tensión de hilo de enlazador de la barra cónica derecha	Valor de compensación de tensión de hilo de aguja de la barra cónica derecha
47	Compensación de tensión de hilo de aguja de la barra cónica izquierda	Valor de compensación de tensión de hilo de aguja de la barra cónica izquierda
48	Compensación de hilo de aguja de barra recta	Valor de compensación de tensión de hilo de aguja de barra recta
49	Compensación de tensión de hilo de aguja de barra redonda derecha	Valor de compensación de tensión de hilo de aguja de barra redonda derecha
50	Compensación de tensión de hilo de aguja de barra redonda izquierda	Valor de compensación de tensión de hilo de aguja de barra redonda izquierda
51	Compensación de tensión de hilo de aguja de inicio de cosido	Valor de compensación de tensión de hilo de aguja de inicio de cosido
52	Compensación de tensión de hilo de aguja de fin de cosido	Valor de compensación de tensión de hilo de aguja de fin de cosido
53	Compensación de tensión de hilo de aguja al tiempo de cortar el hilo	Valor de compensación de tensión de hilo de aguja al tiempo del corte de hilo de la máquina de coser * 1
54	Compensación de tensión de hilo de aguja al tiempo de parada	Valor de compensación de tensión de hilo de aguja al tiempo de parada de la máquina de coser * 2

* 1 : Valor de compensación contra interruptor de memoria No. 7 (tensión de hilo de aguja al tiempo de cortar el hilo)

* 2 : Valor de compensación contra el interruptor de memoria No. 9 (tensión de hilo de aguja al tiempo de parada)

(Vea el ítem de interruptor de memoria en la página 68.)

[ Fijación de tensión de hilo de enlazador ] Tabla2

No. de posición de compensación	Fijación de ítem	Descripción
60	Tensión de hilo de enlazador	Valor de tensión de hilo de enlazador
61	Compensación de tensión de hilo de enlazador de sección en paralelo derecha	Valor de compensación de tensión de hilo de enlazador de la sección en paralelo del lado derecho
62	Compensación de tensión de hilo de enlazador de sección en paralelo izquierda	Valor de compensación de tensión de hilo de enlazador de la sección en paralelo del lado izquierdo
63	Compensación de tensión de hilo de enlazador del tope de ojalillo	Valor de compensación de tensión de hilo de enlazador de tope de ojalillo
64	Compensación de tensión de hilo de enlazador de la parte inferior derecha del ojalillo	Valor de compensación de tensión de hilo de enlazador de la parte inferior derecha del ojalillo
65	Compensación de tensión de hilo de enlazador de la parte inferior izquierda del ojalillo	Valor de compensación de tensión de hilo de enlazador de la parte inferior izquierda del ojalillo
66	Compensación de tensión de hilo de enlazador de la barra cónica derecha	Valor de compensación de tensión de hilo de enlazador de la barra cónica derecha
67	Compensación de tensión de hilo de enlazador de la barra cónica izquierda	Valor de compensación de tensión de hilo de enlazador de la barra cónica izquierda
68	Compensación de hilo de enlazador de barra recta	Valor de compensación de tensión de hilo de enlazador de barra recta
69	Compensación de tensión de hilo de enlazador de barra redonda derecha	Valor de compensación de tensión de hilo de enlazador de barra redonda derecha
70	Compensación de tensión de hilo de enlazador de barra redonda izquierda	Valor de compensación de tensión de hilo de enlazador de barra redonda izquierda
71	Compensación de tensión de hilo de enlazador de inicio de cosido	Valor de compensación de tensión de hilo de enlazador de inicio de cosido
72	Compensación de tensión de hilo de enlazador de fin de cosido	Valor de compensación de tensión de hilo de enlazador de fin de cosido
73	Compensación de tensión de hilo de enlazador al tiempo de cortar el hilo	Valor de compensación de tensión de hilo de enlazador al tiempo del corte de hilo de la máquina de coser * 1
74	Compensación de tensión de hilo de enlazador al tiempo de parada	Valor de compensación de tensión de hilo de enlazador al tiempo de parada de la máquina de coser * 2

* 1 : Valor de compensación contra interruptor de memoria No. 8 (Tensión de hilo de enlazador al tiempo de cortar el hilo)

* 2 : Valor de compensación contra el interruptor de memoria No. 10 (Tensión de hilo de enlazador al tiempo de parada) (Vea el ítem de interruptor de memoria en la página 68.)

1. La compensación del hilo actual varía en conformidad con la clase o grosor del hilo usado aún cuando el valor fijado de tensión sea el mismo. Especialmente, en el caso de hilo cuya superficie sea difícil de deslizarse, la tensión de hilo deviene mayor, y aún cuando el valor fijado sea tan bajo como de 60 a 70, el bucle deviene más pequeño. Como resultado puede ocurrir salto de puntadas. Cuando se usen varios hilos, se recomienda hacer un patrón de cosido en el que se introduzcan los valores fijados de tensión de hilo adecuada para los hilos respectivos.

2. Cuando la tensión del hilo de aguja (No. 52) al fin del cosido se ha ajustado a un valor, es posible que ocurra salto de puntada al fin del cosido o que falle el tirahilo de aguja.

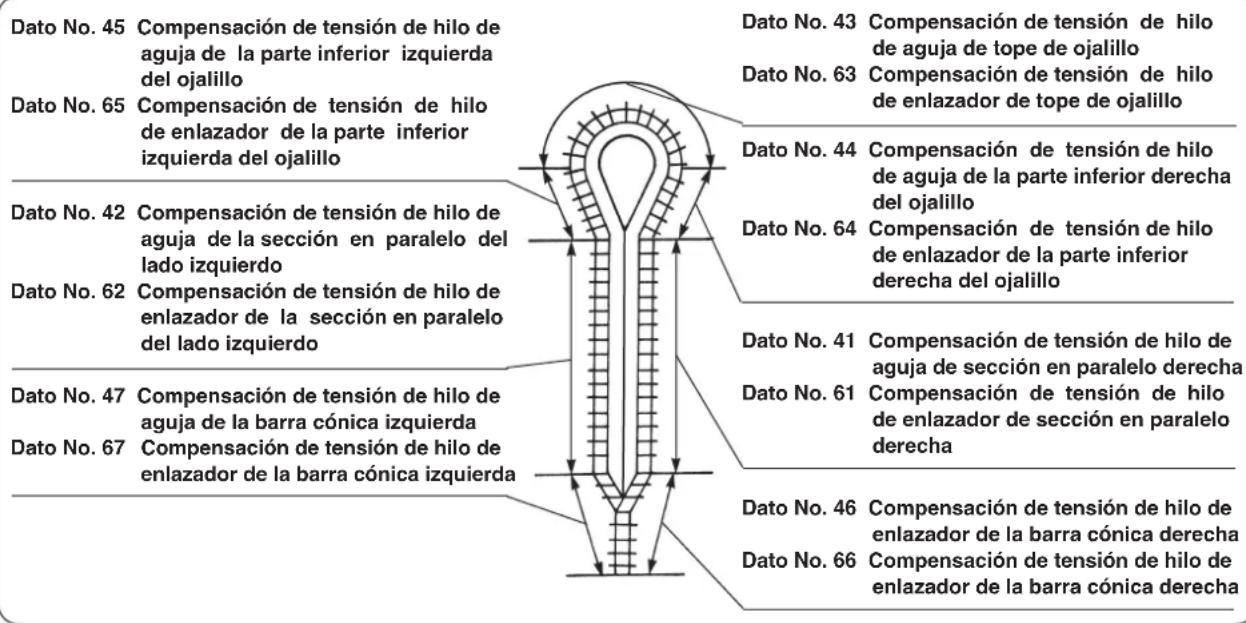

[ Posición de compensación de barra cónica ]

Fig. 1

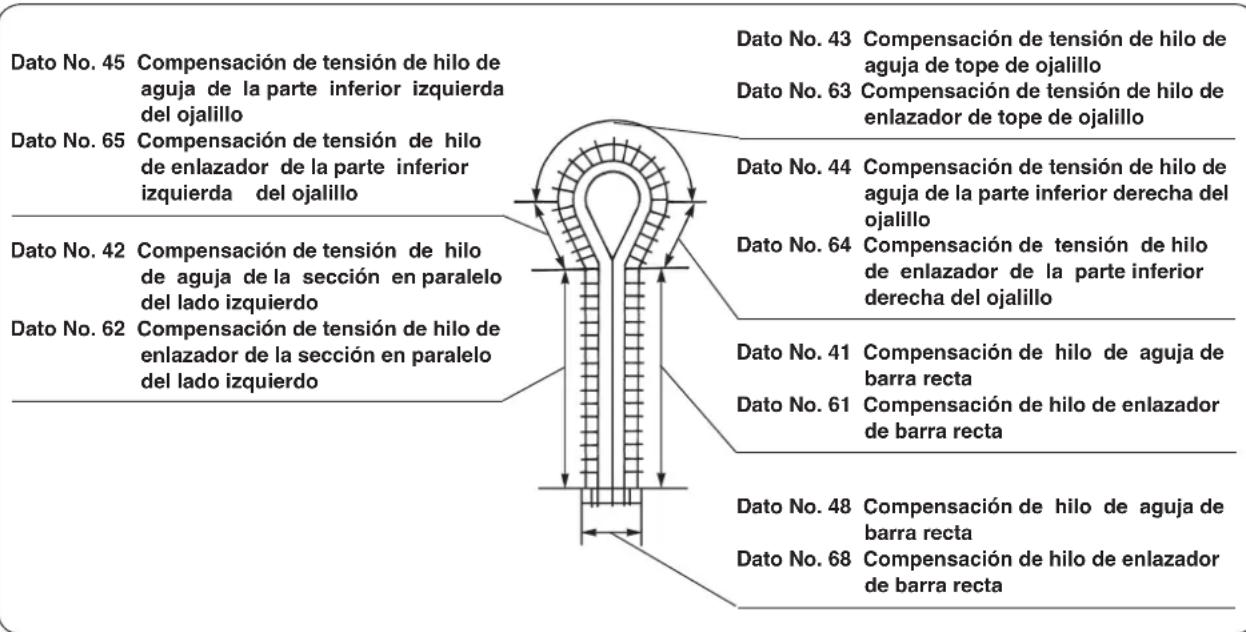

[ Posición de compensación de barra recta ]

Fig. 2

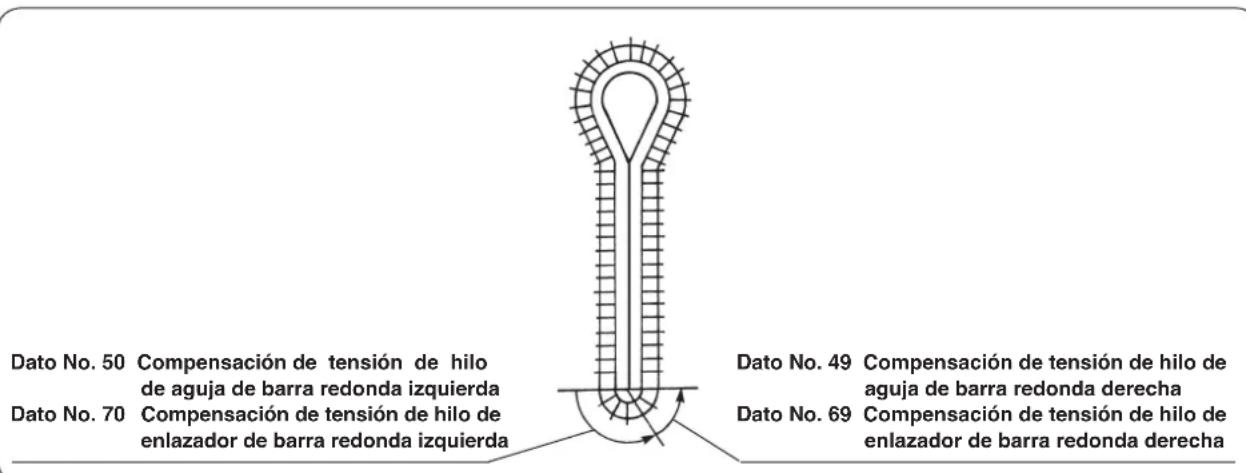

[ Posición de compensación de barra redonda ]

Fig. 3

(3) Modo de cambiar la posición de la tela

La posición de fijación se puede cambiar al lado frontal.

1) Fije a "1" el interruptor de memoria No. 11.

La cantidad de recorrido al lado frontal se fija con el interruptor de memoria No. 29 (22 mm en el estado estándar al tiempo de entrega)

Se puede ejecutar la fijación de “0” a 64 mm (tipos S/R) o de “0” a 54 mm (tipos J/C/T). Sin embargo, si la cantidad es excesivamente grande, es posible que no se pueda sujetar el hilo de enlazador.

(4) Cambio de modalidad de interruptor de arranque

El prensatelas baja mediante la operación del interruptor de arranque solamente, y el cosido se ejecuta continuamente.

1) Fije a "1" el interruptor de memoria No. 14.

También es posible ejecutar el uso normal bajando el prensatelas con el interruptor de prensatelas y ejecutar el cosido con el interruptor de arranque. Con todo, el LED del prensatelas con el interruptor manual está siempre en el estado de parpadeo de ON a OFF.

(5) Cambio de movimiento del prensatelas

Es posible que el prensatelas vuelva a la posición fijada mientras se mantiene bajado después de completar el cosido.

(El prensatelas vuelve a la posición fijada mientras se mantiene elevado después de la compleción del cosido en el estado estándar al tiempo de entrega.)

1) Fije a "1" el interruptor de memoria No. 23.

2) El prensatelas se mantiene bajado cuando la máquina de coser se para durante el cosido con el interruptor de parada temporal o cuando la base de transporte vuelve a la posición fijada con la tecla [RESET Ⓡ].

(6) Cambio del contador (Cuenta DOWN (descendente))

Fije el valor del contador y ejecute el conteo descendente (DOWN). Es posible prohibir el inicio en el valor de cuenta "0".

■ Cambio a contador DOWN

1) Fije a "2" el interruptor de memoria No. 12.
2) Cuando el valor del contador deviene "0", la visualización parpadea de ON a OFF y el interruptor de arranque deviene inoperativo.
3) Pulse la tecla [RESET Ⓚ] y el valor del contador vuelve al valor inicial. (Estado estándar al tiempo de entrega: valor inicial = 100)
Para ejecutar el arranque aún cuando el valor del contador devenga "0", fije a "0" el interruptor de memoria No. 13.

■ Modo de fijar el valor inicial del contador DOWN

Es necesario fijar el valor inicial al activar el "Count DOWN" (cuenta descendente) cuando se usa el contador DOWN.

1) Pulse la tecla [COUNTER] para visualizar el contador.
2) Pulse la tecla [RESERT Rpara volver al valor inicial.
El valor inicial ha sido fijado a 100 al tiempo de la entrega
3) Fije el valor de contador con la tecla [RIGHT +o con la tecla [RIGHT ].

(7) Parada antes de la modalidad de corte de tela

El cosido se puede parar temporalmente antes de ejecutar la operación de corte de tela al tiempo de coser el patrón de dato de poscorte.

1) Fije a "1" el interruptor de memoria No. 24.
La máquina de coser se para una vez después del cosido y la operación del corte de tela se ejecuta nuevamente pulsando el interruptor de arranque.
También es posible volver la máquina de coser a la posición de fijación de tela sin ejecutar la operación de corte de tela pulsando la tecla [RESET Ⓡ]

(8) Modo de fijar los datos de patrón de cantidad de presión de cuchilla cortadora de tela

La cantidad de presión de cuchilla cortadora de tela se puede fijar al dato de patrón, y aún cuando se reemplace el portacuchilla, no se ejecuta el ajuste de cuchilla. La fijación se puede completar cambiando solamente el No. de patrón.

El portacuchilla No. de 0 a 9 hasta 10 clases se fijan a los datos No. 28 de patrón y las cantidades de presión de cuchilla se pueden fijar a cada uno de los Nos. de portacuchilla.

1) Fije a "1" el No. 40 interruptor de memoria.

■ Modo de ajustar la cantidad de presión de cuchilla

1) Presionando la tecla [ADJUST 📁 1, conecte la corriente eléctrica.
2) El No. de portacuchilla se visualiza en el LED de 2 dígitos y la cantidad de presión de la cuchilla que ha sido fijada a cada No. de portacuchilla se visualiza en el LED de 4 dígitos ⑧.
3) Pulse la tecla [READY Ⓞ] ⑥ para iluminar el LED de cosido. Ahora, la base de transporte y la cuchilla cortadora de tela ejecutan la recuperación de origen.
4) El No. de portacuchilla que se desea fijar se puede fijar con la tecla [LEFT ⊕ ② o con la tecla [LEFT ⊕ ③. La gama de fijación es de 0 a 9.
5) La cantidad de presión de cuchilla en términos de No. de portacuchilla visualizado en el LED de 2 dígitos se puede fijar con la tecla [RIGHT
—] ④ o con la tecla [RIGHT ⚠ ⑤. La gama de fijación es de —100 a 300. Cuanto más alto sea el número, mayor será la presión de la cuchilla cortadora de tela.
6) Baje el prensatelas con el interruptor del prensatelas y pulse el interruptor de arranque para actuar la cuchilla.
El No. de portacuchilla se puede fijar nuevamente con el prensatelas levantado usando la tecla [LEFT ⊥ ② o la tecla [LEFT ⊕ ③. Además, la cantidad de presión se puede fijar nuevamente usando la tecla [RIGHT ⊕ ④ o la tecla [RIGHT ⊕ ⑤.
7) Después de completada la fijación, pulse la tecla [ADJUST 1 de fijación y con esto termina la modalidad de ajuste de cuchilla.

El valor fijado se almacena en la memoria cuando es actuada la cuchilla con el interruptor de arranque o pulsando la tecla [ADJUST ①] 1. Cuando se cambia el No. de portacuchilla sin ejecutar la operación, o desconectando la corriente eléctrica, la fijación no se almacena en la memoria.

Como precaución con respecto al ajuste de presión de la cuchilla cortadora de tela, consulte (2) Modo de ajustar la presión de la cuchilla cortadora de tela en la página 27.

■ Procedimiento para fijar datos de patrón

Se ha fijado el No. de portacuchilla al que se ha fijado la cantidad de presión de la cuchilla.

Para el procedimiento de fijación de datos, consulte Compensación de datos en la página 31.

1) Pulse la tecla [LEFT ①] ② o la tecla [LEFT ④] ③ para visualizar el dato No. 28.

2) Pulse la tecla [RIGHT ⊕ 4 o la tecla [RIGHT ⊕ 5 para fijar el No. de dato. Se puede fijar de 0 a 9.

11. MANTENIMIENTO

(1) Altura de la barra de aguja

AVISO:
Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

Hay dos clases de calibres ② de temporización.

- Con marcador grabado "32021404" para los tipos S/R/J/C

Ajuste la posición estándar barra de aguja, usando el calibre de temporización suministrado con la máquina de coser, cuando la barra de aguja se lleva a la posición más baja interior siguiendo el procedimiento que se describe a continuación:

1) Extraiga la placa de agujas. En su lugar, coloque la base de soporte del calibrador de temporización suministrado con la máquina, montado en la máquina.
2) Coloque el regulador ② de temporización suministrado con la máquina en la base ① de soporte del regulador de temporización, y confirme que la barra de aguja queda alineada con la aparte indentada del regulador de temporización cuando la barra de aguja está en su posición más baja interior.

(2) Temporización entre la aguja y el enlazador

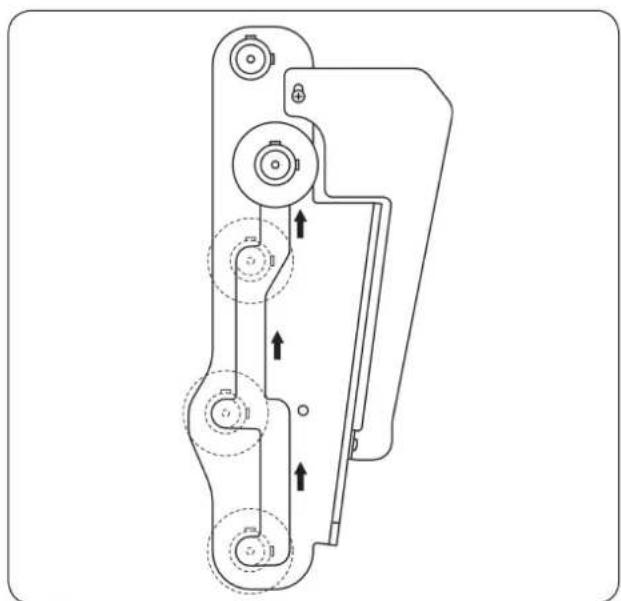

PELIGRO :

Cuando levante la máquina de coser de su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atrapados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves.

• Asegúrese de enclavar el retén de bisagra para fijar firmemente la máquina de coser en su posición levantada.
  * Lea y compruebe las instrucciones de cómo levantar/retornar la máquina de coser de/a su posición original descritas en las páginas 3 a 5.

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

1)

2)

Aguja (posición en punto muerto más bajo interior)

a=b

Aguja (posición en punto muerto más bajo exterior)

1) Lleve la barra de aguja a su posición izquierda inferior, afloje los tornillos ⑥ del engranaje del eje y mueva la leva ③ impulsora del enlazador de modo que el plano de la leva ③ del enlazador quede de cara a la parte frontal. Entonces, apriete provisionalmente los tornillos.

La anchura máxima de bocado de puntada de todos los tipos es 3,2 mm. Cuando la anchura excede 3,2 mm, use el enlazador opcional (izquierdo) y el separador (izquierdo).

Ejecute el trabajo después de comprobar la anchura de bocado de puntada y la altura de la barra de aguja.

La anchura de bocado de puntada para cada tipo al tiempo de la entrega es como se muestra en la siguiente tabla.

2) Afloje el tornillo ⑤ de la guía del eje impulsor del enlazador y accione hacia arriba y hacia abajo la guía ④ del eje impulsor del enlazador para hacer el ajuste de modo que el espacio entre la aguja y los enlazadores izquierdo/derecho devengan iguales cuando la aguja sea llevada a su posición exterior inferior o a su posición interior más baja. Apriete el tornillo de fijación ⑤.
3) Coloque el calibre de temporización ② en la base ① de soporte del calibre de temporización que se suministra con la máquina de coser y ajuste la leva ③ impulsora del enlazador de modo que la punta de la hoja del enlazador izquierdo quede alineada con el centro de la aguja cuando la barra de aguja sube 3,3 mm desde la posición más baja interior y fije los tornillos ⑥ del piñón del eje inferior.
4) Del mismo modo, compruebe la posición de la aguja y la punta de la hoja del enlazador cuando la barra de aguja sube 3,3 mm desde la posición más baja exterior. La punta de la hoja del enlazador se posiciona aproximadamente en la gama del lado izquierdo de la aguja. Cuando está en la gama exterior, vuelva a comprobar los pasos 2) y 3).

1. Después de ejecutar el ajuste de temporización del enlazador, cuando se cambie la anchura de bocado de puntada en el caso de ① a ③ que se describen a continuación, ejecute los pasos 1) al 4) siempre que se dé el caso.

① Cuando la anchura de bocado de puntada en términos como cuando el ajuste de temporización del enlazador se cambie más de ± 0,3 mm.
Aún cuando la anchura de agarre de puntada sea dentro de ± 0,3 mm :
② Cuando la anchura de bocado de puntada es más de 3,4 mm.
③ Cuando se cosen telas gruesas o secciones superpuestas en donde la aguja pueda doblarse.

1. Hay dos clases de calibres ② de temporización.

2. Con marcador grabado "32021404" para los tipos S/R/J/C

3. Sin marcador grabado para tipo T.

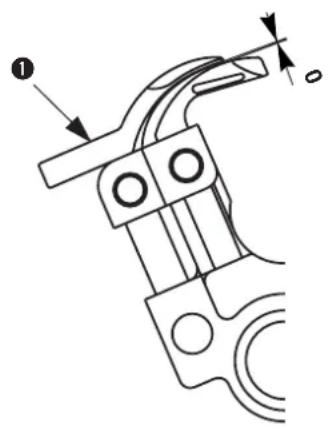

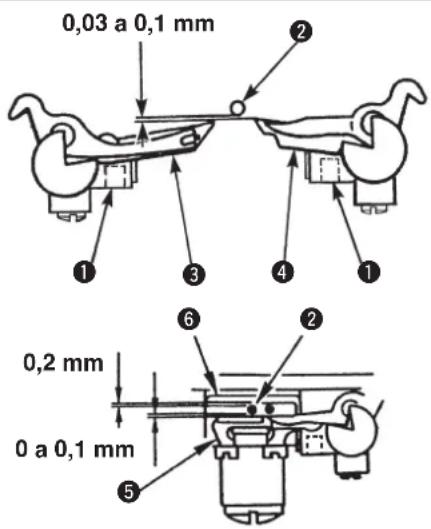

(3) Separación entre la aguja y el enlazador

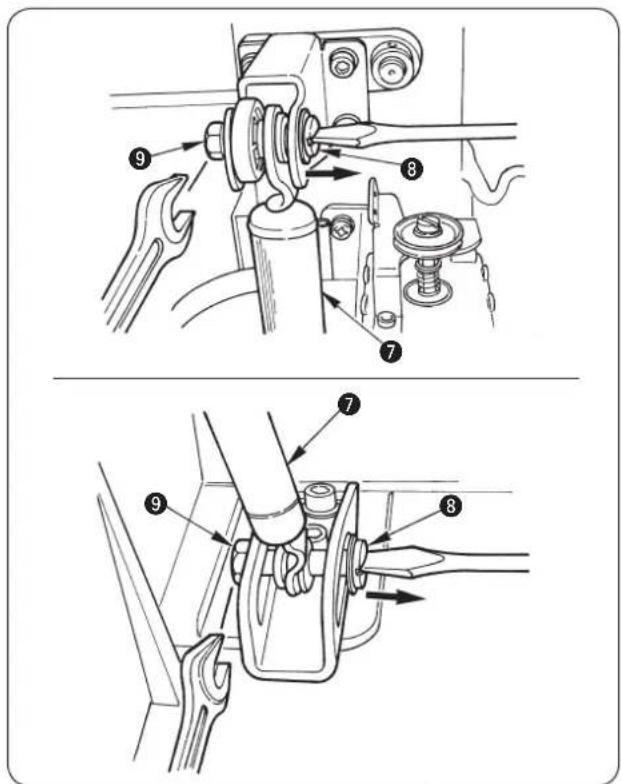

PELIGRO :

Cuando levante la máquina de coser de su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atrapados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves.

• Asegúrese de enclavar el retén de bisagra para fijar firmemente la máquina de coser en su posición levantada.
  * Lea y compruebe las instrucciones de cómo levantar/retornar la máquina de coser de/a su posición original descritas en las páginas 3 a 5.

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

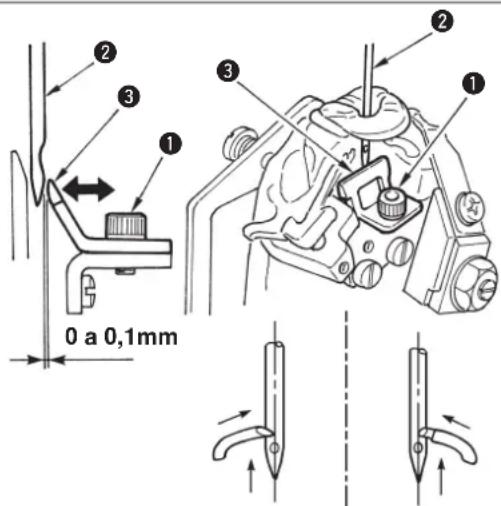

El valor de ajuste estándar de la separación entre la aguja y el enlazador es 0,03 a 0,1 mm.

Afloje el tornillo① del enlazador y ajuste la separación entre la aguja② y el enlazador③ izquierdo, y entre la aguja y el enlazador④ derecho. Seguidamente, fije en su lugar los enlazadores.

Dimensión para fines de referencia

La separación entre la aguja y el protecto⑤ es : 0 a 0,1 mm

La separación entre la aguja y el portaaguja: es : 0,2 mm

Ajuste sin falta la separación siempre que cambie el tamaño de aguja.

(4) Modo de ajustar el protector de aguja

PELIGRO :

Cuando levante la máquina de coser de su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atrapados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves.

• Asegúrese de enclavar el retén de bisagra para fijar firmemente la máquina de coser en su posición levantada.
  * Lea y compruebe las instrucciones de cómo levantar/retornar la máquina de coser de/a su posición original descritas en las páginas 3 a 5.

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

1) Afloje el tornillo ①.
2) Fije la separación entre la aguja ② y el protector ③ de aguja a 0 a 0,1 mm.
3) Apriete el tornillo ①.
4) Compruebe la posición tanto de la aguja interior como de la aguja exterior.

Cerciórese de ajustar el protector de aguja cuando se cambia el tamaño del aguja cuando se ajusta la aguja y el enlazador. Ajuste la separación cuando la aguja se alinea con la punta de la hoja del enlazador en el interior y en el exterior respectivamente.

(5) Posiciones de instalación de los estiradores y la temporización para abrir/cerrar los estiradores.

PELIGRO :

Cuando levante la máquina de coser de su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atrapados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves.

• Asegúrese de enclavar el retén de bisagra para fijar firmemente la máquina de coser en su posición levantada.
  * Lea y compruebe las instrucciones de cómo levantar/retornar la máquina de coser de/a su posición original descritas en las páginas 3 a 5.

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

- Posicionamiento de altura del estirador izquierdo 1

La separación A provista entre el separador izquierdo ① y la superficie superior del enlazador izquierdo es tan pequeña como el trozo de hilo de enlazador que se va a usar.

- Posicionamiento de altura del estirador derecho 4

La separación provista entre el separador derecho ④ y la superficie superior del enlazador derecho es de 0 a 0,1 mm.

1. Ajuste la separación reajustando el estirador. Coloque el extremo superior del separador sobre el marco de madera o cosa parecida y dóblelo gradualmente con la mano dado que si usa alicates es posible que se rompa el estirador.
2. Si la separación que se provee entre el estirador y el enlazador es demasiado pequeña o grande, puede ocurrir salto de puntada.

- Posición de instalación del estirador izquierdo El centro de la sección en horquilla en la parte superior del estirador ① izquierdo queda alineada con el centro del agujero de hilo del enlazador en el enlazador izquierdo.

Afloje el tornillo ② en el retentor del estirador y ajuste al posición del retentor ③ del estirador. Después fije el estirador en lugar (haga el mismo ajuste para ambos estiradores, izquierdo/derecho).

Cuando sobresale el extremo superior del estirador izquierdo en términos de enlazador izquierdo se producirá salto de puntadas.

- Posición del instalación del estirador derecho La línea de reborde (en el lado de la aguja) en el estirador derecho ④ queda alineada con la línea de reborde (en el lado de la aguja) en el enlazador derecho.

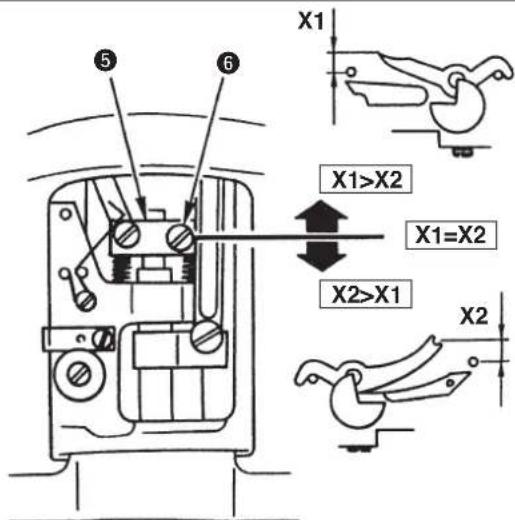

● Temporización para abrir/cerrar los estiradores

Haga el ajuste de modo que los estiradores abr an/c ierren igu alme nte en el lad o izquierdo y derecho sin interferir con la aguja. Cuando la anchura del bocado de puntada es demasiado pequeña y las puntadas de ojete son irregulares, ajuste la temporización a X2 < X1.

Cerciórese de la anchura y de la temporización cuando la anchura de bocado de puntada se cambia después de ejecutar el ajuste de temporización del enlazador.

Afloje el tornillo ⑥ en la guía ⑤ del eje impulsor del estirador y accione la guía hacia arriba y hacia abajo para hacer el ajuste. Después fije la guía.

A medida que se mueve hacia arriba la guía del eje impulsor del estirador, aumentará la cantidad de abertura del estirador derecho sobre la del estirador izquierdo. (X1 > X2)

(6) Posición del prensatelas y el punto de entrada de la aguja

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

Ajuste la separación entre el prensatelas y la placa sujetadora a de 0 a 0,5 mm.

Afloje los dos tornillos ① en la base del brazo del prensatelas y ajuste la separación. Después fije en su lugar el brazo del prensatelas.

Moviendo el brazo ② del prensatelas en la dirección A se reduce la separación entre el prensatelas y el punto de entrada de la aguja exterior.

* La inclinación de la parte frontal o posterior se puede ajustar con el tornillo ③ del brazo del prensatelas.

(7) Modo de ajustar la posición de caída de aguja

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

- Tipo de aguja superior

Afloje el tornillo ① en la base de instalación de la cuchilla cortadora de tela, ajuste la base ② de instalación de la cuhcilla cortadora de tela al lado izquierdo o derecho. Después fije la base.

- Tipo de cuchilla inferior

Afloje el tornillo ③ en la base de instalación de la cuchilla cortadora de tela, ajuste la base ④ de instalación de la cuchilla cortadora de tela al lado izquierdo o derecho. Después fije la base.

(8) Posición de instalación de la cuchilla cortadora de hilo de aguja

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

(Tipo cuchilla derecha)

■ Tipos S y R (corte de hilo largo)

1) La separación entre la 2 de la cuchilla cortadora de hilo de aguja y la aguja es 1 mm aproximadamente. Afloje el tornillo 1 y mueva J 2 de la cuchilla cortadora de hilo de aguja para ajustar la separación.
2) Afloje la tuerca ⑧, accione hacia arriba y hacia abajo la base ⑨ de ajuste del cortahilo, y ajuste la separación "B" entre la cuchilla J del cortahilo de aguja y el separador, derecho ⑦ a de 0,1 a 0,2 mm para obtener la altura de la cuchilla J ② del cortahilo de aguja.

Cuando la cuchilla J ② del cortahilo de aguja toca el separador, derecho ⑦, se romperá la aguja o los componentes.

3) La posición inicial de la cuchilla J ② del cortahilo de aguja es la posición donde sobresale 3,2 mm desde la placa de agujas ④. Afloje la tuerca de ajuste ⑪ y ajuste la posición inicial con el tornillo de ajuste ⑫.
4) La posición de operación de J ^2 de la cuchilla cortadora de hilo de aguja es la posición en la que J ^2 de la cuchilla cortadora de hilo de aguja sobresale de 1,2 a 1,5 mm de la placa de agujas ^4 cuando el brazo ^10 actuador del cortahilos de aguja se mueve hacia la izquierda y el retentor B ^13 del brazo actuador del cortahilos de aguja toca la superficie superior de la ménsula del enlazador. Cuando sea necesario un ajuste, afloje el retenedor B ^13 y fije la cantidad saliente de 1 a 1,2 mm.

El retentor B 13 del brazo actuador del cortahilo de aguja tiene dos tornillos.

En el caso de usar la pieza No. 14050009, consulte el Manual del Ingeniero.

■ Tipo T (Corte de hilo corto sin trencilla)

Ejecute el ajuste de los pasos mencionados 1) al 4) con el enlazador izquierdo (enlazador de ojete) en lugar del estirador derecho ⑦.

Cuando la separación de 1 mm provista entre el extremo superior de la cuchilla cortadora de hilo de aguja J ② y la aguja (borde del enlazador izquierdo) es menor, la cuchilla corta hasta el hilo de enlazador y no se puede retener el hilo de enlazador. Cuando ocurra este fenómeno, ajuste la separación de 1 mm aumentándola algo.

■ Tipos J y C (corte de hilo corto)

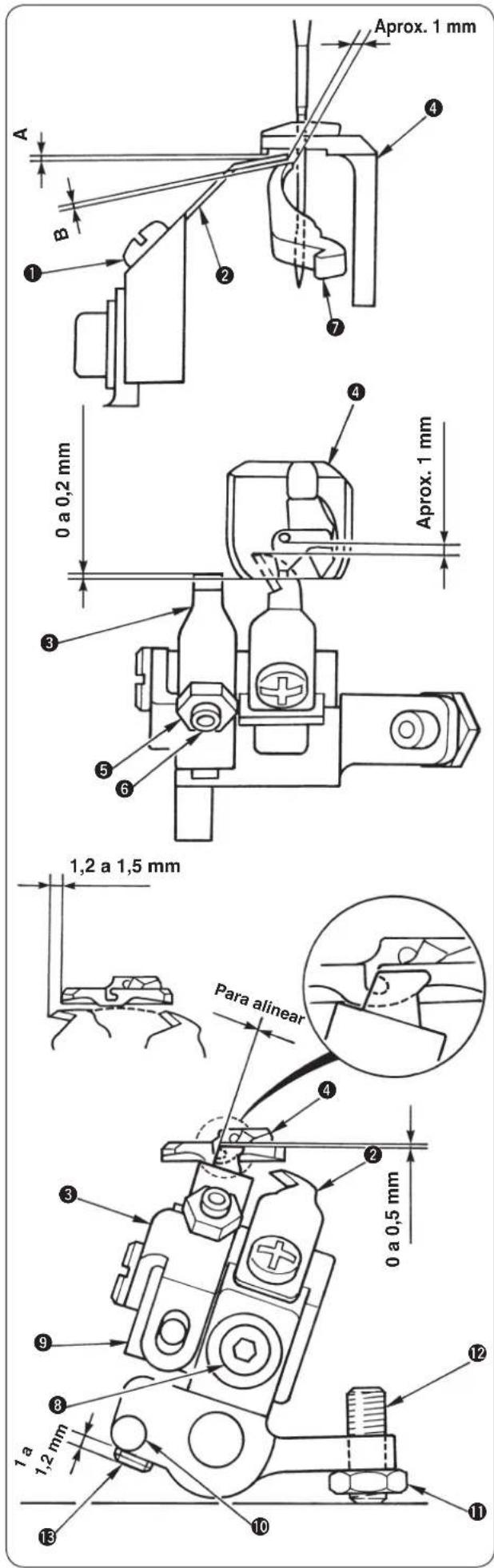

1) La separación entre la J ^2 de la cuchilla cortadora de hilo de aguja y la aguja es 1 mm aproximadamente. Afloje el tornillo ① y mueva J ② de la cuchilla cortadora de hilo de aguja para ajustar la separación.

2) La cantidad de superposición entre el sujetador ③ de hilo de enlazador y la sección del extremo superior de la placa de agujas ④ es de 0 a 0,2 mm, y haga el ajuste de modo que se provea una separación entre ambos.

Afloje la tuerca ⑤ de ajuste y ajuste la posición del sujetador ③ de hilo de enlazador con el tornillo de ajusta ⑥.

3) La altura de J ② de la cuchilla cortadora de hilo de aguja se determina por el valor de ajuste del sujetador ③ de hilo de enlazador. Después del ajuste del paso 4) de más abajo confirme que la separación A entre el sujetador de hilo de enlazador y la placa de agujas ④ y la de B entre el sujetador de enlazador y el estirador derecho ⑦ se obtienen con seguridad.

4) La altura del sujetador de hilo de enlazadon ^3 es la posición en la que el extremo superior baja de 0 a 0,5 mm desde la cara plana de la placa de aguja ^4 .

Afloje el tornillo ⑧ y mueva la base ⑨ de ajuste de la cuchilla cortadora de hilo de aguja hacia arriba o hacia abajo para ajustar la altura del sujetador de hilo de enlazador ③.

Si la cuchilla cortahilos J ② del hilo de la aguja entra en contacto con la placa de agujas ④ y la estiradora derecha ⑦, causará la rotura de los componentes. Asegúrese de que exista la separación "A" y "B".

5) La posición inicial de la cuchilla J ② cortadora de hilo de aguja y el sujetador ③ de hilo de enlazador es la posición en la que la esquina izquierda del extremo superior del sujetador ③ de hilo de enlazador queda alineada con la esquina derecha de la ranura de la placa de agujas ④.

Afloje la tuerca de ajuste ⑪ y ajuste la posición inicial con el tornillo de ajuste ⑫.

6) La posición de operación de J ② de la cuchilla cortadora de hilo de aguja es la posición en la que J ② de la cuchilla cortadora de hilo de aguja sobresale de 1,2 a 1,5 mm de la placa de agujas ④ cuando el brazo ⑩ actuador del cortahilos de aguja se mueve hacia la izquierda y el retentor B ⑬ del brazo actuador del cortahilos de aguja toca la superficie superior de la ménsula del enlazador.

Cuando sea necesario hacer ajuste, desmonte una vez la base ⑨ de ajuste de temporización con el tornillo ⑧ y ajuste la cantidad saliente del retenedor B ⑬ a de 1 a 1,2 mm.

El retentor B ⑬ del brazo actuador del cortahilo de aguja tiene dos tornillos.

(9) Modo de ajustar el cortahilo de enlazador

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

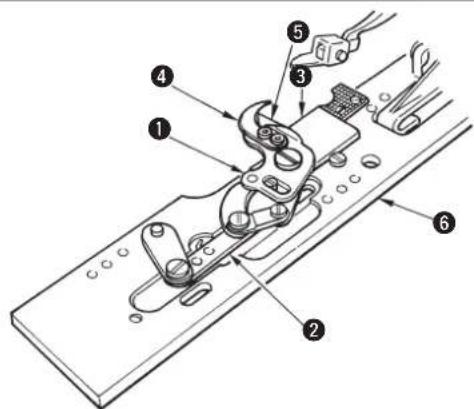

■ Tipos S y R (corte de hilo largo)

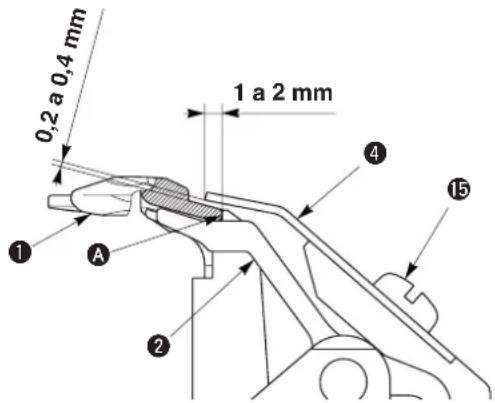

El corte de hilo de enlazador y de trencilla se realiza en la posición de origen de la base de transporte y el sujetador sube después del corte.

1) El hilo de enlazador y la trencilla se han ajustado de modo que queden separados al subir y bajar mediante la placa ① manipuladora de hilo.
2) El hilo de enlazador se mantiene precisamente entre la placa ② fijadora del sujetador de hilo de enlazador y el sujetador ③ de hilo de enlazador del muelle de la placa y la trencilla se mantiene justamente entre la placa ② fijadora del sujetador de hilo de enlazador y el sujetador ④ de trencilla del muelle de la placa.
3) El ajuste se ha ejecutado de modo que el extremo superior de la contracuchilla ⑥ quede alineado con el punto grabado ⑧ de la cuchilla móvil ⑦ cuando el recorrido del brazo ⑤ actuador del cortahilos de enlazador está al máximo.

Cuando el extremo de corte (desperdicio de hilo) de hilo de enlazador o trencilla se sujete con el sujetador ③ de hilo de enlazador o el sujetador ④ de trencilla, no se logra sujetar. Como resultado, ocurrirá salto de puntada al inicio del cosido o puntadas defectuosas. Por lo tanto, retire el desperdicio de hilo.

■ Tipos J y C (corte de hilo corto)

Cuando la base de transporte se mueve manualmente a la parte trasera todo lo que pueda ir, la cubierta ⑤ la cubierta inferior de la cuchilla superior se monta encima de la cuchilla cortadora de tela y desmonte la unidad prensatelas ⑥.

El corte de hilo de enlazador y de trencilla se ejecuta en la posición de origen de la base de transporte después de haber sido elevado el prensatelas.

1) El hilo de enlazador y la trencilla se han ajustado de modo que queden separados de la tela mediante la placa manipuladora de hilo ④.
2) La articulación impulsora ② es activada y la cuchilla inferior ③ y la cuchilla superior ① se enganchan entre sí para cortar el hilo.
3) La cubierta ① inferior de la cuchilla superior controla la variación de hilo remanente de enlazador cuando el hilo de enlazador toca la hoja de la cuchilla móvil.

Al tiempo de la entrega, o cuando se use uno de los siguientes sujetadores, use la cuchilla cortadora de tela del mismo tamaño que el que se suministra con la máquina de coser. Si se usa una cuchilla de diferente tamaño se producirá rotura de la cuchilla o semejante.

En el estado de entrega normal del tipo J, se instala el prensatelas del conjunto M y el del conjunto S se instala en el tipo C.

La longitud de cosido se puede cambiar como se muestra a continuación instalando el conjunto del prensatelas y moviendo la posición de instalación de, solamente la unidad de la cuchilla.

Conjunto S de 16 a 24 mm Conjunto M de 24 a 34 mm Conjunto L de 32 a 40 mm

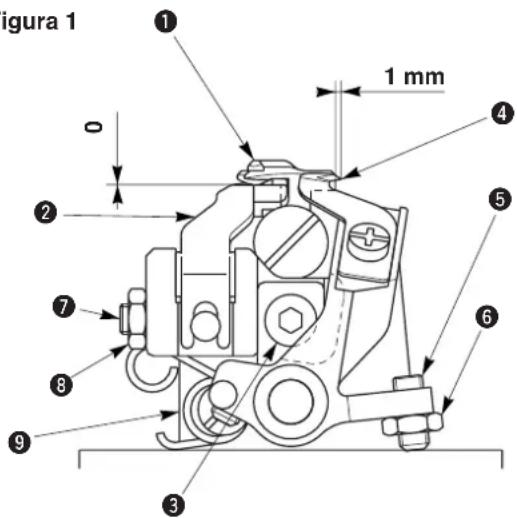

Figura 1

Figura 2

Figura 3

Figura 4

Tipo T (Corte de hilo corto sin trencilla)

Modo de ajustar el prensahilo de enlazador

1) Afloje el tornillo ③
2) Presione completamente hacia abajo la placa de agujas ① e instálela. (Fig 1)
3) Presione ligeramente hacia arriba el prensahilo de enlazador de modo que no se provea separación entre el prensahilo ^2 de enlazador y la superficie inferior de la placa de agujas ^1 . Ahora apriete el tornillo ^3 .
4) Afloje la tuerca ⑧ y apriete el tornillo de ajuste ⑦ hasta que el extremo superior del tornillo haga contacto con la ménsula ⑨ del enlazador.
5) Además, gírelo 1/4 de vuelta y fijelo con la tuerc ^3 .

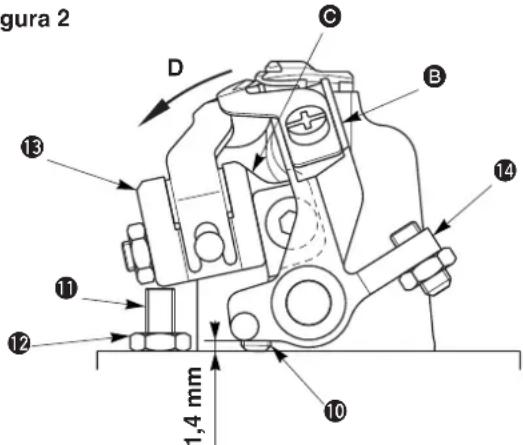

6) Afloje la tuerca 12. (Fig.2)
7) Presione con el dedo la sección ① de la base de instalación ⑬ en la dirección de la flecha marca D, apriete el tornillo de ajuste ⑪ de modo que la sección de la guía de hilo del prensahilo ⑫ del enlazador sobresalga de la placa de agujas ⑪ en aproximadamente 0,5 mm y fije el tornillo con la tuerca ⑫. (Figuras 2 y 3)

- Cuando la separación provista entre la placa de agujas ① y el prensahilo del enlazador sea menor que el valor especificado, será insuficiente la fuerza de sujeción del hilo del enlazador. Como resultado, se producirá salto de puntada al inicio del cosido o el enrollado del hilo será defectuoso.

- Cuando se presione excesivamente el prensahilo de enlazador contra la placa de agujas ①, se producirá rotura de algún componente o excesiva tirantez de puntadas al inicio del cosido.

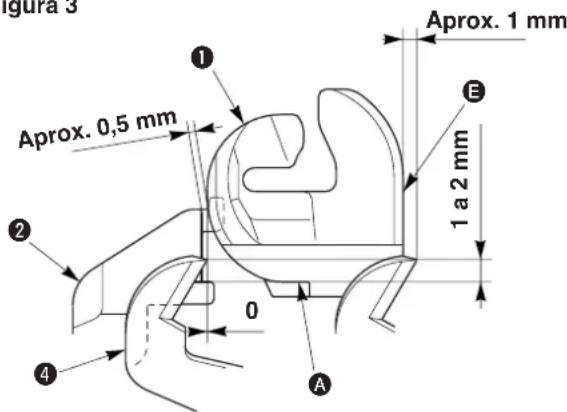

Modo de ajustar la cuchilla cortadora de hilo de enlazador

8) Afloje el tornillo 15 y haga el ajuste de modo que el extremo superior de la cuchilla 4 cortadora de hilo de enlazador quede posicionada de 1 a 2 mm desde la sección A de la placa de agujas 1 y que se provea una separación de 0,2 a 0,4 mm entre la superficie inferior de la cuchilla cortadora de hilo de enlazador y la placa de agujas 1. (Figuras 3 y 4)
9) Afloje la tuerca 6.
10) Apriete el tornillo de ajuste ⑤ de modo que la punta de la hoja de la cuchilla ④ cortadora de hilo de enlazador sobresalga aproximadamente 1 mm desde el plano⑤ del extremo de la placa de agujas ①. Ahora fijelo con la tuerca⑥. (Figuras 1 y 3)
11) Presione con el dedo la sección B de la base 14 de instalación de la cuchilla en la dirección de la flecha con marca D, apriete el tornillo de ajuste 10 (doble tornillo roscado) de modo que el extremo superior de la cuchilla 4 cortadora de hilo de enlazador quede alineada con el plano extremo de la placa de agujas 1. Ahora fije la base. La cantidad saliente estándar del tornillo de ajuste 10 es 1,4 mm. (Figuras 2 y 3)

• Cuando no se obtenga la posición lateral de la cuchilla ④ cortadora del hilo de enlazador, se producirá falla de corte de hilo o interferencia con el prensahilo.
• Cuando se posicione demasiado alta la cuchilla ④ cortadora de hilo de enlazador, se producirá falla de corte del hilo o corte de puntadas.

Cuando el hilo de enlazador no se retiene inmediatamente después del enhebrado o cosa semejante, ejecute el cosido después de retener el hilo de enlazador en la sección ^A de la placa de agujas ^1 con el prensahilo de enlazado ^2 .

(10) Limpieza

PELIGRO :

Cuando levante la máquina de coser de su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atrapados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves.

- Asegúrese de enclavar el retén de bisagra para fijar firmemente la máquina de coser en su posición levantada. * Lea y compruebe las instrucciones de cómo levantar/retornar la máquina de coser de/a su posición original descritas en las páginas 3 a 5.

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

Limpie completamente todos los desperdicios de hilo y el polvo acumulado ya que es posible que los desperdicios de hilo se cosan con el producto de cosido.

Para los tipos J/C, se producirán briznas de hilo cada vez que se ejecute el cosido debido a que el hilo remanente es demasiado corto. Ejecute la limpieza de la máquina dos veces al día todos los días.

(11) Drenaje

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

Cuando la aceitera de polietileno ① debajo de la cubierta inferior se llena de aceite, extráigala y drene el aceite.

(12) Comprobación del filtro de ventilador

AVISO:

Antes de comenzar el trabajo, desconecte la corriente eléctrica de la máquina de coser para evitar accidentes causados por arranque brusco de la máquina de coser.

Limpie el filtro ② del ventilador de la caja de control una vez a la semana.

1) Extraiga conjunto ① de la malla en la dirección de la flecha y desmóntelo.
2) Lave el filtro ② con agua corriente.
3) Vuelva a instalar en su lugar el filtro ② y el conjunto ① de la malla.

AVISO :

Después de lavar el filtro, séquelo completamente e instálelo después de cerciorarse de que está bien seco.

(13) Modo de cambiar el fusible

AVISO:

Para evitar descargas eléctricas o lesiones personales causadas por un arranque brusco de la máquina de coser, desconecte la corriente eléctrica y quite la cubierta después de un lapso de tiempo de 5 minutos o más. Para evitar lesiones personales, desconecta sin falta la corriente eléctrica y reemplace el fusible por otro nuevo de la misma capacidad después de eliminar la causa que ha originado la quema del mismo.

1) Desconecte la corriente eléctrica posicionando en OFF el interruptor y de confirmar que se ha parado la máquina de coser.
2) Saque el cable de alimentación del tomacorriente después de confirmar que el interruptor está posicionado en OFF. Luego espere más de 5 minutos.
3) Saque los seis tornillos que fijan la cubierta posterior de la caja de control. Seguidamente, abra con cuidado la cubierta posterior.
4) Agarre el fusible por la sección de vidrio del fusible, sáquelo e inserte otro nuevo.
5) Use el fussible que sea de la capacidad esspecificada.

La máquina de coser usa los 4 fusibles siguientes.

① y ② para protección de la corriente eléctrica del servomotor de 15 A cada uno

(Tipo de instalación estándar de fusible de fundición estándar pcb.)

③ Para protección de corriente de control y tensión activa 10A (Fusible de retardo de tiempo)

④ Para protección del motor de avance a pasos 6,3A (Fusible de retardo de tiempo)

(14) Norma para juzgar cuándo reemplazar el muelle de gas

PELIGRO :

Existe el riesgo de que las manos, dedos y brazos queden atrapados y se causen lesiones graves, si la máquina de coser se levanta cuando el resorte de gas no funciona, ya que en este estado la máquina de coser está muy pesada.

Para evitar accidentes, asegúrese de reemplazar el resorte de gas con uno nuevo antes de que sea demasiado tarde, de acuerdo con la norma para el plazo de reemplazo (que se describe más adelante).

1) El muelle de gas es un elemento consumible. El gas dentro del muelle de gas se consumirá naturalmente aun cuando su uso sea poco frecuente, y el muelle no tendrá la fuerza para asegurar la seguridad. En caso de que se requiera una fuerza de 156N o mayor cuando se pasan las cuerdas a través del extremo frontal de la base de la máquina y se eleva la máquina de coser, tal como se muestra en la figura de la izquierda, reemplace el muelle de inmediato con el muelle de gas genuino de JUKI (Pieza No 40061247).

El muelle de gas es un componente que puede utilizarse con seguridad. Sin embargo, cuando el muelle de gas se extiende completamente, puede ocurrir falla en la sección de la varilla o sección débil en la carga lateral. Por lo tanto, tenga mucho cuidado al ejecutar el mantenimiento o limpieza de la máquina de coser.

(15) Reemplazo del muelle de gas

PELIGRO :

Cuando levante o retorne la máquina de coser de/a su posición original, asegúrese de ejecutar el trabajo mientras observa lo siguiente, para protegerse contra el riesgo de que sus manos, dedos y brazos queden atrapados entre la máquina de coser y la cubierta inferior, lo que podría resultar en lesiones graves.

1. Asegúrese de sujetar la aleta en la periferia de la base al sostener la máquina de coser.
2. Asegúrese de enclavar el retén de bisagra para fijar firmemente la máquina de coser en su posición levantada.

AVISO:

Para evitar accidentes causados por el arranque inesperado de la máquina de coser, realice el siguiente trabajo después de desconectar (OFF) la alimentación eléctrica.

1) Afloje y retire el tornillo retén ①.

2) Sujete con las dos manos las aletas periféricas ② ubicadas en el lado frontal de la base de la máquina de coser, eleve lentamente la máquina de coser, y deténgala en la posición de enclavamiento de la sección intermedia.

No sujete la base de transporte ③ ni la base de fijación ④ del eje guía de transporte.

3) A continuación, sujete las aletas periféricas ② de la base de la máquina con su mano izquierda, sujete el asidero ⑤ de la sección del retén de bisagra con su mano derecha, libere el enclavamiento, y eleve lentamente la máquina de coser. Cuando se inicia la elevación de la máquina de coser, retire la mano derecha de la sección del retén de bisagra y sujete las aletas periféricas con ambas manos.

4) A continuación, eleve la máquina de coser y haga el ajuste de modo que el eje de apoyo ⑥ se d'esplace hacia la última posición de enclavamiento del retén de bisagra.

PELIGRO :

Si el retén de bisagra no está enclavado, la máquina de coser se puede caer y causar que las manos, dedos y brazos queden atrapados lo que puede resultar en lesiones graves. Asegúrese de que el retén de bisagra esté enclavado con el eje de soporte 6.

5) Retire la tuerca ⑨ del eje fijo (fulcro) ⑧ y extraiga el eje fijo (fulcro) ⑧ después de confirmar que la fuerza del muelle de gas ⑦ no está actuando sobre la máquina de coser.

6) Instale el muelle de gas ⑩ nuevo de modo que el sello de precaución ⑪ amarillo quede en la parte frontal, como se muestra en la figura.

7) Al término del montaje, haga que la máquina de coser vuelva a su posición original. Para hacer que la máquina de coser vuelva a su posición original, sujete las aletas periféricas ② de la base de la máquina con su mano izquierda, sujete el asidero ⑤ de la sección del retén de bisagra con su mano derecha, tire del mismo hacia el lado mostrado por la flecha (dirección A) para liberar el enclavamiento, y baje la máquina de coser lentamente después de confirmar que no haya ninguna herramienta, tal como destornillador o similar, en la cubierta inferior.

8) Retire su mano derecha de la sección del retén de bisagra, sujete las aletas periféricas ② de la base de la máquina con ambas manos, y baje aun más la máquina de coser.

PELIGRO :

1. No baje la máquina de coser mientras se esté tirando del retén de bisada en dirección A, para evitar que los dedos, manos y brazos queden atrapados para la máquina de coser lo que podría causar lesiones graves.

2. No sujete la base de transporte ③ y la base de fijación ④ del eje de la guía de transporte.

9) Por razones de seguridad, el enclavamiento funciona dos veces durante el descenso de la máquina de coser. Por consiguiente, para liberar el enclavamiento cada vez, sujete las aletas periféricas de la base de la máquina con su mano izquierda, sujete el asidero de la sección del retén de bisagra con su mano derecha, libere el enclavamiento, y baje lentamente la máquina de coser.

PELIGRO :

Tenga cuidado para evitar que las manos y dedos queden atrapados entre la máquina de coser y la cubierta inferior. En particular, nunca baje la máquina de coser sujetando partes, excepto la aleta de la base, con dos o más trabajadores; de lo contrario, las manos, dedos y brazos pueden quedar atrapados lo que podría causar lesiones graves.

10)Una vez que la máquina de coser haya sido bajada completamente, reinstale el tornillo retén ① que se había retirado.

12. CAMBIO DE PIEZAS DE CALIBRADOR Y OPCIONALES

(1) Cambio de método de cortar el hilo

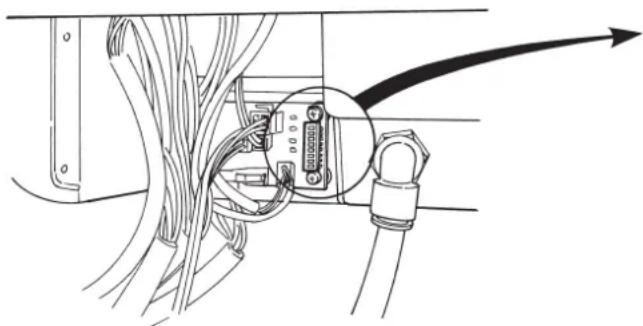

■ Interruptor DIP

El tipo de cortar el hilo se selecciona con los interruptores 1 y 2 DIP ubicados en la parte posterior del cabezal de máquina de coser.

Es necesario fijar separadamente el interruptor de memoria (fijación de modelo de máquina) en el caso de cambio de tipo tal como tipo S ←→ y semejante.

1) Tipos S y R (corte de hilo largo)

DIP-SW Tipo
1 2		Corte de hilo largo
OFF	OFF

No cambie el interruptor DIP-SW por el de tipo de corte de hilo largo.

2) Tipos J y C (corte de hilo corto)

DIP-SW		Tipo prensatelas
1 2
ON OFF S
OFF ON		M
ON ON		L

Corte de hilo corto S (C estándar)

Corte de hilo corto M (J estándar)

Corte de hilo corto L

Simultáneamente cambie el DIP-SW cuando cambie el conjunto prensatelas para el conjunto J y C. Cuando cambie el conjunto prensatelas, no se puede usar el patrón usado antes del cambio.

3) Tipo T (Corte de hilo corto sin trencilla) para pantalones

DIP-SW			Tipo
1	2	3	Corte de hilo cortosin trencilla
OFF	OFF	ON

No cambie el interruptor DIP-SW para el corte de hilo corto sin el tipo de trencilla.

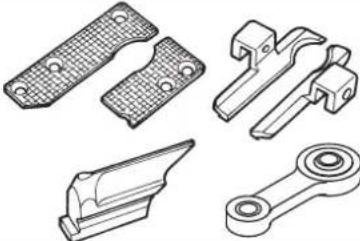

(2) Modo de cambiar las piezas calibradoras

(La marca que va entre paréntesis [ ] que indica el equipo estándar para cada tipo.)

Placa de agujas

Nombre de pieza(Estándar)	Placa de agujas A[S, R]	Placa de agujas B(Para anchura semi-amplia)	Placa de agujas C(Para anchura amplia)	Placa de agujas D(Para anchura estrecha)	Placa de agujas TE(Estándar) [T]
Tamaño de aguja	#90 a #110 #100 a #110
Posición W de trencilla	1,3 mm 1,8 mm 2,4 mm 1,1 mm Sin
Configuración
No. de pieza(	32042715 32032042707) (32042705)	42913(32042905)	32043010 32043218 3(32043002) (32043200)	2043713(32043705)
Tipo	Para tipos S y R				Para tipo T

Nombre de pieza(Estándar) [J]		Placa de agujas JA(Para anchura semi-amplia)	Placa de agujas JC(Para anchura amplia)	Placa de agujas JD(Para anchura estrecha)	Placa de agujas JE(Estándar) [C]	Placa de agujas JF(Para anchura estrecha)
Tamaño de aguja	#120 a #130	#90 a #110		#90 a #100	#110 a #120	#90 a #100
Posición W de trencilla	1,3 mm 1,8 mm	2,4 mm 1,1 mm	1,3 mm 1,3 mm
Configuración
No. de pieza	32043424 32032043416) (32(32043408)	42830 320042822)(32042814)	43135 32043622 3(32043127) (32043614)(32043119)	2043523 32043325(32043515) (32043317)(32043606)	43317)(32043507)	(32043309)
Tipo	Para tipos J y C

* Se pueden usar los Nos. de pieza que van entre paréntesis ( ).

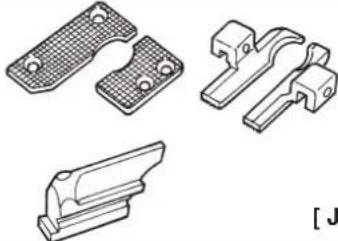

Conjunto de prensatelas

Nombre de pieza	Conjunto S de prensatelas de compensación de ojal tipo ojalillo	Conjunto M de prensatelas de compensación de ojal tipo ojalillo	Conjunto L de prensatelas de compensación de ojal tipo ojalillo *
Configuración
N° de pieza	32028458	32048854	32029050
	Para tipos J y C

* Cuando se usa fijación de L, es necesario usar separadamente la placa A cortadora de tela, No. de pieza 32068702.

Conjunto de prensatelas

Nombre de pieza	Conjunto de prensatelas de ojal longitudinal
Configuración	{ ]
N° de pieza	32031064
	Para tipos S y R

Prensatelas

Prensatelas (izquierdo)	Nombre de pieza	Para ojal tipo ojalillo 40 mm	Para ojal tipo ojalillo 32 mm	Para ojal tipo ojalillo 22 mm	Para ojal tipo decorativo 40 mm	Prensatelas H de compensación de ojal tipo ojalillo 40 mm	Prensatelas M de compensación de ojal tipo ojalillo 32 mm	Prensatelas S de compensación de ojal tipo ojalillo 24 mm
	Configuración	[S,R]				(Para tipo L)	(Para tipo M) [J]	(Para tipo S) [T][C]
	N° de pieza	14010102	14059604	14059802	14013908	14058903	32028706	32028300
Prensatelas (derecho)	Nombre de pieza	Para ojal tipo ojalillo 40 mm	Para ojal tipo ojalillo 32 mm	Para ojal tipo ojalillo 22 mm	Para ojal tipo decorativo 40 mm	Prensatelas H de compensación de ojal tipo ojalillo 40 mm	Prensatelas M de compensación de ojal tipo ojalillo 32 mm	Prensatelas Sde compensación de ojal tipo ojalillo 24 mm
	Configuración	[S,R]				(Para tipo L)	(Para tipo M) [J]	(Para tipo S) [T][C]
	N° de pieza	14010003	14059505	14059703	14013909	14058804	32028607	32028201

Prensatelas (izquierdo)	Nombre de pieza	Pie de compensación para ojalillo reforzado 32 mm	Pie de compensación para ojalillo reforzado 22 mm
	Configuración
	N° de pieza	40035239	40039844

Prensatelas (derecho)	Nombre de pieza	Pie de compensación para ojalillo reforzado 32 mm	Pie de compensación para ojalillo reforzado 22 mm
	Configuración
	N° de pieza	40035238	40039843

Nombre de pieza	Placa sujetadora del prensador de ojal de ojete, izquierdo	Placa sujetadora del prensador de ojal de ojete, derecho	Placa sujetadora del prensador de ojal de ojete, izquierdo	Placa sujetadora del prensador de ojal de ojete, derecho	Placa sujetadora del prensador de ojal de ojete, izquierdo	Placa sujetadora del prensador de ojal de ojete, derecho
Configuración de ojal	Ojal de ojete Ojal decorat		vo Ojal de ojete
Longitud de puntada	10 a 38 10 a 34
Configuración
No. de pieza	32027104	32027005 320	29506 32029407 14	011506 14011407
Tipo Para tipos S y R Para tipo T

Nombre de pieza	Placa sujetadora del prensador de ojal de ojete, izquierdo	Placa sujetadora del prensador de ojal de ojete, derecho	Placa sujetadora del prensador de ojal de ojete, izquierdo	Placa sujetadora del prensador de ojal de ojete, derecho	Placa sujetadora del prensador de ojal de ojete, izquierdo	Placa sujetadora del prensador de ojal de ojete, derecho
Configuración de ojal	Ojal de ojete
Longitud de puntada	S : 16 a 24 [C]		M : 24 a 32 [J]		L : 32 a 40
Configuración
No. de pieza	32028516(32028505)	32028409	32028912(32028904)	32028805 32029100 32029001
Tipo Para tipos J y C

* Se pueden usar los Nos. de pieza que van entre paréntesis ( ).

Cuchilla cortadora de tela

Para ojal tipo ojalillo						Para ojal tipo decorativo
Para ojal tipo ojalillo	Equipo N° de X Y estándar pieza			Observaciones
	R 14041206	2,9	4,4	Cortahilo corto largo, cortahilo corto, longitud de cosido L
	T 32063604	2,9	4,4	Cortahilo corto, longitud de cosido S
	32063703	2,9	4,4 Cortahilo corto longitud de cosido M
	320638	02	2,1	3,2 Cortahilo corto largo, cortahilo corto, longitud de cosido L
	320639	01	2,1	3,2 Cortahilo corto, longitud de cosido S
	320640	08	2,1	3,2 Cortahilo corto, longitud de cosido M
	320641	07	3,2	5,4 Cortahilo corto largo, cortahilo corto, longitud de cosido L
	320642	06	3,2	5,4 Cortahilo corto, longitud de cosido S
	320643	05	3,2	5,4 Cortahilo corto, longitud de cosido M
	320669	04	2,7	5,1 Cortahilo corto largo, cortahilo corto, longitud de cosido L
Para ojal tipo decorativo	S, R	14041404		0	0	Cortahilo corto largo, cortahilo corto, longitud de cosido L
		32065302		0	0	Cortahilo corto, longitud de cosido S
		32065401		0	0	Cortahilo corto, longitud de cosido M

Enlazador (izquierdo) · Separador (izquierdo)

		Enlazador (izquierdo)		Separador (izquierdo)
Anchura de bocado de puntada aplicable	Equipo estándar	L1	N° de pieza	L2	N° de pieza
2,0 a 3,2 mm	S, R, J, C, T	6	32040800	11	32040917
* 2,6 a 4,0 mm		7	14030902	11,6	114031116

* El ancho de 2,6 a 4,0 mm es opcional..

Portacuchilla (La marca que va entre paréntesis [ ] que indica el equipo estándar para cada tipo.)

Nombre de pieza		Para ojal tipo ojalillo
Configuración
Tamaño (mm)	N° de pieza		Tamaño (mm)	N° de pieza
38	[S,R] 32062101		22	[S,R,J,C] 32062903
36	32062200		20	[S,R] 32063000
34	32062309		18	[C,T] 32063109
32	32062408		16	[S,R] 32063208
30	32062507		14	32063307
28	32062606		12	32063406
26	32062705		10	32063505
24	32062804

Nombre de pieza		Para ojal tipo decorativo
Configuración
Tamaño (mm)	N° de pieza		Tamaño (mm)	N° de pieza
38	14042501		22	[S,R] 14042907
36	32064404		0	32064909
34	32064503		18	32065005
32	14042600		16	14043109
30	32064602		14	32065104
28	32064701		12	32065203
26	14042808		10	10443301
24	32064800

Otros

Nombre de pieza	Interruptor de pedal (conjunto)	Cable de interruptor de pedal (conjunto)	Interruptor de mano (conjunto)
Configuración y aplicación	La operación de la máquina de coser se ejecuta a pedal	El cable se usa para conectar el interruptor de pedal (conjunto)	Interruptor de botón
N° de pieza	M85905130AA M90146200A0 32076655

■ Instalación del pedal opcional

El interruptor de mano se provee con los tipos S y J como estándar. Cuándo se usa el interruptor de pedal opcional, es necesario el cable del interruptor de pedal (conjunto).

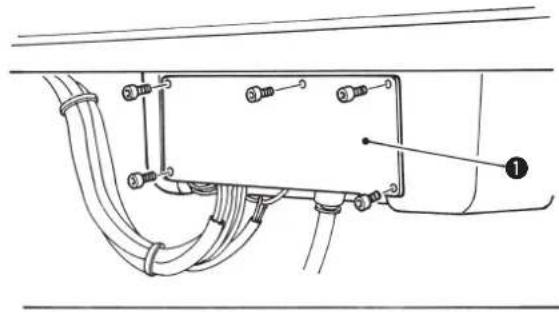

1) Afloje los cinco tornillos y quite la cubierta ① ubicada en la parte posterior del cabezal de máquina de coser.
2) Extraiga el CN71 y el CN73 de la tarjeta de circuito del CONECTOR.
3) Conecte el interruptor del pedal (conjunto) ③ y cable ④ del interruptor del pedal (conjunto), e inserte el cable en J73 del tablero de circuitos del CONECTOR.
4) Conecte el alambre de puesta a tierra ② del interruptor de pedal (conjunto) ③ al cabezal de la máquina.
5) Fije el cable con la banda sujetadora de cable juntamente con los demás cables.

El arranque e impulsión del prensatelas se puede ejecutar con el interruptor de pedal. No se puede ejecutar la operación con el interruptor de mano.

1. PROBLEMAS Y MEDIDAS CORRECTIVAS EN EL COSIDO

Fenómeno	Causa	Medida correctiva	Página
1. Salto de puntada	La aguja está doblada. Hay una raspadura en la aguja. La aguja está montada incorrectamente.El tipo de aguja no es el correcto.La separación entre la aguja y el enlazador es demasiado grande.La separación entre la aguja y el protector de aguja es demasiado grande o la aguja y el protector de aguja están demasiado juntos.La separación entre la aguja y el enlazador varía de acuerdo al ángulo giro (0°, 90° y 180°).Ajuste impropio de la temporización entre la aguja y el enlardor.Ajuste impropio de la temporización para abrir/cerrar el separador. El separador hace contacto con la aguja.El movimiento para abrir/cerrar el separador no es suave.La separación entre el prensatelas y el punto de entrada de la aguja es demasiado grande.La tensión del hilo no es la adecuada.La punta de la hoja del enlazador está desgastada.Ajuste impropio de la altura de la barra de aguja.El enlazador o el separador no es adecuado para la anchura de agarre de la puntada que se está usando.Ajuste impropio de la separación entre la aguja y el enlazador.Ajuste impropio de la temporización para abrir/cerrar el separador. El separador hace contacto con la aguja.La aguja no encaja en el tipo de placa de agujas que se está usando (tamaño de aguja que se usa).Se está usando un hilo que es difícil de hacer bucles.(Hilo difícil de deslizarse o semejante)La aguja está doblada en la sección gruesa del material y se produce salto de puntadas.En el caso de cuchilla de corte previo, la aguja interior está doblada en la sección de corte y se produce salto de puntadas.	Compruebe y reemplace la aguja.Use aguja DO x 558.Ajuste la separación al cuando use aguja interior o aguja exterior.Compruebe y ajuste la separación.Ajuste el centro de la aguja.Ajuste la temporización con la anchura de agarre de puntada que se use.Ajuste la temporización para abrir/cerrar el separador según la anchura de agarre de puntada que se está usando.Elimine los desperdicios de tela del separador.Reemplace el separador por otro nuevo.Compruebe la separación y ajústela debidamente.Fije la tensión del hilo al valor designado.Rectifique el enlazador con una piedra de afilar o semejante, o reemplácelo por otro nuevo.Compruebe y ajuste la altura de la barra de aguja.Reemplace el enlazador o el separador por otro nuevo adecuado para la anchura de agarre de puntada.Ajuste la separación cuando se usa aguja interior o aguja exterior con el tamaño de aguja que se usa.Ajuste la temporización para abrir/cerrar el separador con el tamaño de aguja que se usa.Usa la placa de agujas que se acomode a la aguja.Disminuya la tensión del hilo de aguja. Baje la posición de instalación de la guía de la guía del tirahilo.Disminuya el número de revoluciones de la máquina de coser.Cambie la aguja por otra más gruesa. Ajuste el desvío de la línea base de puntada.Reajuste el espacio de corte.	994747-454930,5016,404545,6447496116,3124,25923,33,37
Cuando se cambia el tamaño de agujaCuando afecta la clase de hiloCuando se cosen materiales pesados	La longitud de hilo remanente de aguja al inicio de cosido es demasiado corta.El estirador del lado izquierdo está mal instalado.La temporización del enlazador del lado derecho demasiado adelantada.La separación entre el prensatelas y el punto de entrada de la aguja es demasiado grande.El enlazador está doblado. Hay raspaduras en el enlazador.La cantidad de transporte de hilo de aguja es insuficiente.El prensahilo del sujetador/enlazador de hilo de enlazador es débil y el hilo del enlazador se sale al inicio del cosido.	Disminuya la tensión del hilo de aguja al tiempo de cortar el hilo.Compruebe la posición de instalación y ajústela.Compruebe la temporización entre la aguja y el enlazador, y haga el debido ajuste.Compruebe la separación y haga el debido ajuste.Compruebe el enlazador y reemplácelo por otro nuevo.Compruebe la cantidad de transporte de hilo de agujaCompruebe y ajuste la presión.	31,40484530,50453152
Salto de puntada la inicio de cosido	La longitud de hilo remanente de aguja al inicio de cosido es demasiado corta.El estirador del lado izquierdo está mal instalado.La temporización del enlazador del lado derecho demasiado adelantada.La separación entre el prensatelas y el punto de entrada de la aguja es demasiado grande.El enlazador está doblado. Hay raspaduras en el enlazador.La cantidad de transporter de hilo de aguja es insuficiente.El prensahilo del sujetador/enlazador de hilo de enlazador es débil y el hilo del enlazador se sale al inicio del cosido.	Disminuya la velocidad de cosido de la sección de ojalillo.Rectifique el prensatelas o cámbielo por otro nuevo.Eleve la posición de instalación de la guía del tirahilo.Disminuya la tensión del hilo de aguja. Baje la posición de instalación de la guía del tirahilo.	30,5025503116,31,40
Salto de puntada en la sección de ojalillo	La separación entre el prensatelas y el punto de entrada de la aguja es demasiado grande.La tela está aleteando.El bucle de hilo de aguja es excesivo y falla. Como resultado, no lo puede enganchar el enlazador.No se puede formar el bucle de hilo de aguja. Como resultado, el enlazador no lo puede enganchar.	Ajuste la cantidad de transporte del hilo de aguja.Compruebe y ajuste la temporización entre la aguja y el enlazador.Compruebe y ajuste la cantidad de abertura del estirador.Reemplace la trencilla. Compruebe la trayectoria del hilo de trencilla.	31454912,32
División de costura al fin de cosido	La cantidad de transporte de hilo de aguja es insuficiente.La temporización del enlazador del lado derecho está retardada.La cantidad de abertura del estirador del lado derecho es insuficiente.La trencilla es demasiado dura.	Ajuste las condiciones de cosido para obtener la tensión apropiada del hilo.Compruebe y ajuste la separación.Compruebe y reemplace las respectivas piezas.Cambie la aguja por otra apropiada.Compruebe y reemplace la aguja.	16,31479,47,4899
Rotura de hilo de aguja	La tensión del hilo de aguja está demasiado alta.La aguja toca la punta de la cuchilla del enlazador.Las trayectorias de hilo en la aguja, enlazadores, placade aguja, etc. se han desgastado o contienen raspaduras.El hilo es demasiado grueso para la aguja.Hay raspaduras en el ojal de la aguja o en la ranurade la aguja.	Ajuste las condiciones de cosido para obtener la tensión apropiada del hilo.Compruebe y ajuste la separación.Compruebe y reemplace las respectivas piezas.Cambie la aguja por otra apropiada.Compruebe y reemplace la aguja.	16,31479,47,4899
6. Rotura del hilo de enlazador	La tensión del hilo de enlazador está demasiado alta.La posición de instalación del estirador del lado izquierdo es incorrecta.Para más detalles sobre otras causas y medidas correctivas, consulte "5. Rotura de hilo de aguja."	Ajuste las condiciones de cosido para obtener la tensión de hilo apropiada.Compruebe y ajuste la posición de instalación.	16. 4048
7. Rotura de aguja.	La aguja interfiere con el enlazador, estirador, etc.La aguja toca el prensatelas.La separación entre la aguja y el enlazador varía de acuerdo al ángulo de giro (0°, 90° y 180°).La separación entre la aguja y el protector de aguja es demasiado grande o la aguja y el protector de aguja hacen excesivo contacto.La altura de barra de aguja está mal ajustada.La aguja no encaja bien en el tipo de placa de agujas (tamaño de aguja que se usa).El hilo de aguja se presiona con el prensatelas al inicio del cosido.	Ajuste adecuadamente la separación entre el enlazador y la aguja. Ajuste adecuadamente la temporización para abrir/cerrara los estiradores.Compruebe y ajuste la separación.Ajuste el centro de la aguja.Compruebe y ajuste la separación.Compruebe y ajuste la altura de la barra de aguja.Use la placa de agujas apropiada para la aguja.Aumente la cantidad de transporte de hilo de aguja.	47 a 4930.50-47456131
8. Las puntada en la sección recta del ojal no están uniformes.	Los espaciados de cosido de los lados izquierdo y derecho en la sección recta son diferentes.Las posiciones de los lados izquierdo y derecho en la sección recta difieren entre sí.Las puntadas que deberían estar en paralelo están oblicuas.	Compense la longitud mediante compensación longitudinal de la sección paralela izquierda de la compensación de dato.Compense la posición mediante compensación longitudinal del ojalillo izquierdo de compensación de dato.Compense la inclinación girando la compensación de la sección paralela de la compensación de dato.	353534
9. Los lados izquierdo y derecho de la costura en la sección recta del ojal no están uniformes.	La cantidad de abertura de tela en los lados izquierdo y derecho no es igual en ambos lados.Ajuste impropio de la posición de caída de la cuchilla.Se produce arrugamiento de tela al coser o diferencia de paso entre los lados derecho e izquierdo de la tela.	Haga el ajuste de modo que la cantidad de abertura de tela de los lados izquierdo y derecho sea igual.Compruebe y ajuste la posición de caída de la cuchillaFije individualmente los lados izquierdo y derecho del espacio de corte.	3026. 33. 372337
10. La configuración del ojalillo está deformada.	La costura está inclinada.La tela se reforma por la costura.Ajuste impropio de la posición de caída de la cuchilla.La tela aletea en la sección de ojalillo.La trencilla se mueve al interior de la aguja.	Fije la sección de compensación de giro/compensación de giro paralela.Fije la compensación transversal de ojalillo/compensación longitudinal.Compruebe y ajuste la posición de caída de la cuchilla.Rectifique el prensatelas y reemplácelo por otro nuevo.Reemplace la placa de agujas por la opcional.	343426. 33. 375061
11. La costura ha sido cortada por la cuchilla poscorte.	La separación entre la cuchilla cortadora de tela y la aguja es insuficiente.Ajuste impropio de la posición de caída de la cuchilla.Se produce arrugamiento de tela al coser o diferencia de paso entre los lados derecho e izquierdo de la tela.	Compruebe el espacio de corte (ojalillo) y repóngalo.Compruebe la posición de caída de la aguja, y corrijala o ajustela.Fije individualmente los lados izquierdo y derecho del espacio de corte.	22. 23.33. 34. 3726. 33. 3722. 37
12. El hilo de aguja no se puede cortar.	La cuchilla cortadora de hilo de aguja está roma.El recorrido de la cuchilla cortadora de hilo es incorrecto.La cuchilla cortadora de hilo de aguja no agarra el hilo de aguja.Ha saltado la última puntada.La posición de instalación de la cuchilla móvil es incorrecta.	Afile la cuchilla o reemplácela por otra nueva.Compruebe y ajuste el recorrido.Ajuste la posición de instalación (separación entre la aguja y la cuchilla) de la cuchilla.Consulte "1. Salto de puntada".Compruebe y ajuste la cuchilla móvil y la posición de separación de hilo.	40. 51. 5251. 5251. 52-51.52
13. El hilo de enlazador no se puede cortar.Solamente los tipos S/RSolamente los tipos J/C	La cuchilla está roma.El recorrido de la cuchilla móvil es incorrecto.El contacto entre la cuchilla móvil y la contracuchilla es impropio.La posición de instalación de la placa separadora de hilo es incorrecta.La presión de la cuchilla es insuficiente.	Rectifique la cuchilla o reemplácela por otra nueva.Compruebe y ajuste el recorrido.Compruebe y ajuste la inclinación de la contracuchilla.Compruebe y ajuste la posición de separación de la hoja móvil y el hilo.Ajuste la presión de la cuchilla.	53535353
14. La tela no se puede cortar nítidamente.	El doblado de los planos de la cuchilla y del portacuchilla es incorrecto.La cuchilla está roma.La cantidad de presión de la cuchilla (presión de cuchilla) es insuficiente.Se han acumulado briznas.La presión de la cuchilla es excesiva por lo que se ha roto la hoja de la cuchilla.	Rectifique la superficie del portacuchilla con una piedra de aflar o semejante.Afile la cuchilla o reemplácela por otra nueva.Reajuste la cantidad de presión (presión de cuchilla)Quite las briznas.Fije la presión adecuada de la cuchilla para cada producto de cosido después de reemplazar la cuchilla.	282627. 442626. 44
15. Rotura de enlazador/separador	La separación entre la aguja y el enlazador varía en conformidad con el ángulo (0°, 90° y 180°).La separación entre la aguja y el protector de aguja es excesiva o el contacto entre la aguja y el protector de aguja es excesivo.La aguja no es adecuada para el tipo de placa de agujas (tamaño de aguja que se usa).	Ajuste el centro de la aguja.Compruebe y ajuste la separación.Use la placa de agujas adecuada para la aguja.	-4761

14. INTERRUPTOR DE MEMORIA

(1) Procedimiento de la operación

Pulse la tecla [READY] Ⓞ, conecte la corriente eléctrica y la modalidad pasa a modalidad de interruptor de memoria. Entonces se pueden cambiar varios datos.

1) Seleccione el N° de interruptor de memoria con la tecla [LEFT ⊕ ② o la tecla [LEFT ⊕ ③.
2) Cambie el valor con la tecla [RIGHT ⊕ ⑤ o con la tecla [RIGHT ⊕ ④.
3) Repita los pasos 1) al 2) cuando cambie otros valores.
4) Una vez completada la fijación, pulse la tecla [READY Ⓐ] para finalidad la modalidad de almacenamiento de valor fijado en la memoria e interruptor de memoria.

Cuando pulse la tecla [RESET] ⑥, la modalidad termina de almacenar el valor fijado en la memoria. Cuando desconecte la corriente eléctrica sin pulsar la tecla [READY] ①, la fijación no se almacena en la memoria.

(2) Lista de interruptores de memoria

* También se visualizan H9 al L9. Sin embargo, estos son interruptores de memoria para el dispositivo de multicorte. Las máquinas de coser no provistas con el dispositivo multicorte, no son efectivas aún cuando se cambie el montaje.

N°	Función	Description	Gama de fijación	Unidad de fijación	Valor inicial
1	Fijación de velocidad de inicio suave. 1^a puntada (aguja interior → aguja exterior)	Se fija la velocidad limitada al inicio de cosido de la máquina de coser. Desde la aguja interior a la aguja exterior de 1^a puntada.	400 a 1.200	100sti/min	600sti/min
2	Fijación de velocidad de inicio suave. 1^a puntada (aguja exterior → aguja interior)	Se fija la velocidad limitada al inicio de cosido de la máquina de coser. Desde la aguja exterior a la aguja interior de 1^a puntada	400 a 2.200	100sti/min	600sti/min
3	Fijación de velocidad de inicio suave. 2^a puntada (aguja interior → aguja exterior)	Se fija la velocidad limitada al inicio de cosido de la máquina de coser. Desde aguja interior a aguja exterior de 2^a puntada	400 a 2.200	100sti/min	600sti/min
4	Fijación de velocidad de inicio suave. 2^a puntada (aguja exterior → aguja interior)	Se fija la velocidad limitada al inicio de cosido de la máquina de coser. Desde aguja exterior a aguja interior de 2^a puntada	400 a 2.200	100sti/min	600sti/min
5	Fijación de velocidad de inicio suave. 3^a puntada (aguja interior → aguja exterior)	Se fija la velocidad limitada al inicio de cosido de la máquina de coser. Desde aguja interior a aguja exterior de 2^a puntada	400 a 2.200	100sti/min	600sti/min
6	Fijación de velocidad de inicio suave. 3^a puntada (aguja exterior → aguja interior)	Se fija la velocidad limitada al inicio de cosido de la máquina de coser. Desde aguja exterior a aguja interior de 3^a puntada	400 a 2.200	100sti/min	600sti/min
7	Fijación de tensión de hilo de aguja al tiempo del corte de hilo	Se fija el valor de tensión de hilo de aguja al tiempo del corte de hilo.	0 a 255	1	0
8	Fijación de tensión de hilo de enlazador al tiempo de corte de hilo	Se fija el valor de tensión de hilo de enlazador al tiempo de parada de la máquina de coser.	0 a 255	1	0
9	Fijación de tensión de hilo de aguja al tiempo de parada de la máquina de coser	Se fija el valor de tensión de hilo de aguja al tiempo de parada de la máquina de coser.	0 a 255	1	60
10	Fijación de tensión de hilo de enlazador al tiempo de parada de la máquina de coser.	Se fija el valor de tensión de hilo de enlazador al tiempo de parada de la máquina de coser.	0 a 255	1	0
11	Fije la selección de posiciónPosición de origen/frontal	Se selecciona la posición del prensatelas cuando se fija la tela.0 : Posición de origen1 : Posición frontal (La posición se fija al N° = 29.)	0 a 1	-	0
12	Selección de contador de producciónSin/UP/DOWN (sin acción ascendente/descendente)	Se selecciona la operación del contador de producción.0 : Sin1 : Contador UP (“ + 1” por ciclo de cosido)2 : Contador DOWN (“ - 1” por ciclo de cosido)	0 a 2	-	1
13	La selección de inicio cuando el contador de producción está en “0”Se permite/se prohíbe	Si se selecciona el inicio de prohibición en el valor “0” de contador cuando el contador está fijado a DOWN.0 : Se permite el inicio aún cuando el valor del contador de producción es “0”1 : Se prohíbe el inicio cuando el valor del contador de producción es “0”	0 a 1	-	1
14	Interruptor de inicioSelección de inicio a simple tactoCon/sin	Se selecciona si el inicio con interruptor de inicio es posible.0 : El prensatelas baja pulsando el interruptor, la máquina de coser se pone en marcha con el interruptor de arranque1 : El prensatelas baja pulsando el interruptor de arranque y la máquina de coser comienza a funcional(El interruptor del prensatelas también es operativo.)	0 a 1	-	0
17	Tecla de Función F1Fijación de N° de dato	Se fijan los Nos. de dato que se han asignado a la tecla de Función F1. (Valor inicial...Compensación de posición de cuchilla)	0 a 80	-	8
18	Tecla de Función F2Fijación de N° de dato	Se fijan los Nos. de dato que se han asignado a la tecla de Función F2. (Valor inicial.... N° de destino de copia)	0 a 80	-	0
19	Con/sin fijación de valor de compensación de tensión de hiloCon/sin	Ya sea que se seleccione fijar el valor de compensación de tensión de hilo con la tecla NEEDLE/LOOPER.0 : Sin fijación1 : Con fijación	0 a 1	-	0
20	Selección de prohibición de fijación de datosSe permite/Se prohíbe	Se selecciona para prohibir fijación de dato0 : Se permite1 : Se prohíbe (Es posible la tensión de hilo.)	0 a 1	-	0
22	Control de corte de hilo de enlazador	Se fija con/sin operación de corte de hilo de enlazador.0 : Sin1 : Con	0 a 1	-	1
23	Baja el prensatelas cuando retorna a la posición fijada	Se selecciona si el prensatelas a la posición fijada mientras bajadespués del cosido.0 : El prensatelas sube y vuelve a la posición fijada.1 : El prensatelas vuelve a la posición fijada mientras baja y sube.	0 a 1	-	0
24	Parada temporal de la cuchilla poscorte	Se selecciona para parada automática temporal antes de laoperación de la cuchilla poscorte y para hacer que la cuchilla opere mediante interruptor de arranque.0 : Operación normal1 : La cuchilla poscorte se para temporalmente antes de la operación y opera mediante el interruptor de arranque.	0 a 1	-	0
26	Barra recta y tela abierta	Se fija para ejecutar el cosido con el mecanismo de tela abierta en el caso de patrón en el que está fijada la barra recta.0 : Operación normal1 : Fijación de tela con el mecanismo de tela abierta abierto	0 a 1	-	0
29	Posición frontal fijada	La posición desde el origen se fija cuando se selecciona “frontal” con el interruptor de memoria N° 11.	0 a 64	1 mm	22
40	Se acepta fijación de dato de cantidad de presión de cuchilla	Se selecciona si el No. de portacuchilla al que se ha fijado la cantidad de presión de cuchilla se ha fijado al dato de patrón.0 : Sin (No.0 de portacuchilla fijado)1 : Con (Nos. 0 a 9 de portacuchilla fijados)	0 a 1	-	0
41	Cantidad de presión de cuchilla (Portacuchilla No.1)	Cantidad de presión de portacuchilla No. 1	- 100 a 300	1	0
42	Cantidad de presión de cuchilla (Portacuchilla No.2)	Cantidad de presión de portacuchilla No. 2	- 100 a 300	1	0
43	Cantidad de presión de cuchilla (Portacuchilla No.3)	Cantidad de presión de portacuchilla No. 3	- 100 a 300	1	0
44	Cantidad de presión de cuchilla (Portacuchilla No.4)	Cantidad de presión de portacuchilla No. 4	- 100 a 300	1	0
45	Cantidad de presión de cuchilla (Portacuchilla No.5)	Cantidad de presión de portacuchilla No. 5	- 100 a 300	1	0
46	Cantidad de presión de cuchilla (Portacuchilla No.6)	Cantidad de presión de portacuchilla No. 6	- 100 a 300	1	0
47	Cantidad de presión de cuchilla (Portacuchilla No.7)	Cantidad de presión de portacuchilla No. 7	- 100 a 300	1	0
48	Cantidad de presión de cuchilla (Portacuchilla No.8)	Cantidad de presión de portacuchilla No. 8	- 100 a 300	1	0
49	Cantidad de presión de cuchilla (Portacuchilla No.9)	Cantidad de presión de portacuchilla No. 9	- 100 a 300	1	0
50	Cantidad de presión de cuchilla (Portacuchilla No.0)	Cantidad de presión de portacuchilla No. 0	- 100 a 300	1	30
55	Tiempo de parada de cuchilla inferior	Período de tiempo de parada en la posición inferior de la cuchilla	50 a 500	10 ms	50
57	Número de impulsos de baja velocidad para bajar la cuchilla	Sección de velocidad de corte al tiempo de cortar tela (Abajo)	0 a 300	Impulso	60
58	Número de impulsos de baja velocidad para elevarla cuchilla	Sección de velocidad de corte al tiempo de cortar tela (Arriba)	80 a 300	Impulso	80
65	Con/sin sujetador de hilo de aguja	Se fija con/sin operación de sujetador de hilo de aguja0 : Sin1 : Con	0 a 1	-	0/1
66	Número de puntadas para abrir el sujetador de hilo de aguja	Se fija el número de puntadas al inicio de cosido para abrir el sujetador de hilo de aguja.	0 a 99	1 puntada	5
69	Cantidad de recorrido del sujetahilo de aguja	Fijación de cantidad de recorrido en mm desde el extremo del cosido al cierre del sujetador de hilo.	0 a 50	1mm	23/14
B8	Operación de retracción de hilo en 2-etapas	0: Operación de 1-etapa 1: Operación de 2-etapa	0 a 1	-	0/1
C0	Velocidad longitudinal al tiempo de sujetar el hilo de aguja.	Velocidad de transporte de salto longitudinal desde el extremo del cosido al sujetador de hilo de aguja.	0 a 3.000	1impulso/seg.	1.000/1.500

1. LISTA DE ERRORES

N°	Descripción	Cómo reposicionar
1	Error de motor de máquina de coserEl motor de la máquina de coser no funciona o la señal no entra aún cuando esté funcionando.	Desconecte la corriente eléctrica.
3	Error de retorno de la cuchilla cortadora de hilo de enlazadorCuando la cuchilla cortadora de hilo no ha vuelto al tiempo de la operación de la máquina de coser o de la operación de corte de hilo de enlazador.	Elimine la causa del error y pulse la tecla RESET.
4	Error de sensor de origen de motor de avance a pasos endirección longitudinalCuando el sensor de origen de dirección longitudinal no ha cambiado al tiempo de recuperación de origen.	Desconecte la corriente eléctrica.
5	Error de sensor de origen de motor de avance a pasos endirección de cruceCuando el sensor de origen de dirección de cruce no ha cambiado al tiempo de recuperación de origen	Desconecte la corriente eléctrica.
6	Error de sensor de origen de motor de avance a pasos degiroCuando el sensor de origen no ha cambiado al tiempo de recuperación de origen	Desconecte la corriente eléctrica.
7	Error de sensor de origen de motor de avance a pasos de cuchilla cortadora de telaCuando el sensor de origen de cuchilla cortadora de tela no ha cambiando al tiempo de recuperación de origen	Desconecte la corriente eléctrica.
8	Error de bajada de presión de aireCuando se baja la presión de aire	Suministre aire y pulse la tecla RESET.
9	Error de interruptor de seguridad del cabezal de máquina de coserCuando la máquina de coser es operada con el cabezal de máquina de coser levantado	Vuelva el cabezal de máquina de coser a su posición original y pulse la tecla RESET.
10	Interruptor de parada temporalCuando se pulsa el interruptor de parada temporal mientras está funcionando la máquina de coser.	Pulse la tecla RESET.
12	Error de aguja UPCuando la barra de aguja no está en la posición superior del lado de la aguja interior.	Detección de posición superior girando con la mano elvolante
20	Error tipo prensatelasLa fijación de dato y el tipo de prensatelas (tipo de corte de hilo) son diferentes el uno del otro. (Nota 1)	Ejecute el cambio de patrón/cambio de dato después de pulsar la tecla RESET.
21	Error de gama de fijación de datoError de fuera de gama de fijación al tiempo de fijar el dato (Nota 2)	Cambie el dato después de pulsar la tecla RESET.
22	Error de longitud de cosido de fijación de dato (Nota 3)La longitud de cosido sobrepasa el área posible de cosido al tiempo de fijar el dato.	Cambie el dato después de pulsar la tecla RESET.
23	Error de gama de fijación de tensión de hilo (Nota 4)Error de gama de fuera de fijación al tiempo de fijar la tensión de hilo	Cambie la tensión de hilo después de pulsar la tecla RESET.
24	Fijación de datos de duplicación de presillado.Las barras cónica, recta y redonda están duplicadas.	Cambie el dato después de pulsar la tecla RESET.
25	Error de gama de fijación de compensación de número de puntadas al fin de cosido al tiempo de fijar datos de barra recta	Cambie el dato después de pulsar la tecla RESET.
29	Error de patrón de cosido cíclicoEl N° de patrón no está fijado en el cosido cíclico.	Ejecute el cambio de patrón/la fijación de cosido cíclico después de pulsar la tecla RESET.
90	Error de fijación de tipo de prensatelas (Nota 5)La fijación de DIP-SW de tipo prensatelas es errónea. Cambie el DIP-SW.	Desconecte la corriente eléctrica. Cambie el DIP-SW.
91	Error de memoria de protecciónCuando el dato de protección tal como el N° de patrón o semejante no se ha almacenado en la memoria	El dato de protección se inicializará después de pulsar la tecla RESET.
92	Error de interruptor de memoriaCuando se ha roto el interruptor de memoria	La fijación de dato de interruptor de memoria se inicializará en el modelo de máquina después de pulsar la tecla RESET Nota 6
93	Error de dato de patrónCuando se roto el dato de patrón.	El dato de patrón se inicializará después de pulsar la tecla RESET.
97	Error de transporte defectuosoCuando no se obtiene la sincronización de la máquina de coser y del transporte	Desconecte la corriente eléctrica.
98	Error de ventiladorError debido a detección de temperatura en el interior de la caja de control.	Desconecte la corriente eléctrica. Limpie el ventilador de la caja de control.
99	Error de escritura en EEPROMEscritura defectuosa al tiempo de interruptor de memoria o escritura de dato de patrón	Desconecte la corriente eléctrica.

Nota 1: Cuando cambie los tipos de prensatelas S, M, y L del tipos J y C mediante el interruptor DIP de selección de prensatelas, el patrón usado antes del cambio no se puede usar.

Los patrones estándar que se pueden usar con los tipos de prensatelas S, M y L del tipos J y C se describen a continuación.

Tipo de prensatelas N°	de patrón estándar
S 90, 91, 92
M 93, 94, 95, 96
L	97, 98, 99

Nota 2 : Fije los datos dentro de la gama siguiente.

Velocidad de cosido — (menos) velocidad reducida de ojalillo ≥ 400

Número de puntadas de barra cónica oblicua ≦ número de puntadas de barra cónica

Compensación de número de puntadas de barra cónica derecha ≤ número de puntadas de barra cónica

- 14 ≤ compensación de giro + más compensación de giro en la sección paralela ≤ 14.

Espacio de corte ≤ -1,2 + compensación de espacio de corte izquierdo ≤ 1,2

Nota 3: L = longitud de corte + longitud de barra cónica + compensación transversal de ojalillo izquierdo + Compensación transversal de paralelo izquierdo + compensación de número de puntadas al fin de cosido.

Fije la longitud mencionada dentro de la gama descrita en la siguiente tabla.

Tipos S y R Tipos J y C Tipo		T
Sin interruptor de memoria de corte de hilo22 = 0	10 ≤ L ≤ 50 *	Tipo S de prensatelas	16 ≤ L ≤ 24(26)	10 ≤ L ≤ 34
		Tipo M de prensatelas	24 ≤ L ≤ 32(34)
Sin interruptor de memoria de corte de hilo22 = 1	10 ≤ L ≤ 38
		Tipo L de prensatelas	32 ≤ L ≤ 40(42)

* Retire el cortahilos del hilo del enlazador en caso de que la longitud de la puntada exceda de 38 mm.

Nota 4 : Fije la tensión de hilo dentro de la gama de 0 ≤ tensión de hilo + valor de compensación de tensión de hilo ≤ 180.

Nota 5: No se puede ejecutar la fijación de interruptor DIP selector de prensatelas que no sea uno de los especificados.

Nota 6 : F9 (Fijación de modelo de máquina) se puede visualizar cuando se reemplaza la memoria de sistema (SYSTEM ROM).

Para la fijación de modelo de máquina, consulte el Manual del Ingeniero.

16. LISTA DE PATRONES ESTÁNDAR

Para tipos J y C, no se puede usar el patrón que difiera del tipo de prensatelas.

Los patrones estándar que se pueden usar con los tipos de prensatelas respectivos son los siguientes.

S type No.	90, No.91, No.92 Tipo C estándar		Tipo T estándar
M type No.	93, No.94, No.95, No.96 Tipo J estándar
L type No.	97, No.98, No.99 C/J opcional -

N° de dato	Item de fijación	N° de Patrón, tipos S y R											N° de Patrón, tipos J , C y T
		90	91	92	93	94	95	96	97	98	99				90	91	92	93	94	95	96	97
															S			M				L
	Configuración
1	N° de cuchilla 3	0	3	0	3	0	3	0							3			3				3
2	Longitud de corte	22									26				18	22		22		26		32	36
3	Cuchilla precorte/ cuchilla poscorte	1			2										2			1	2			2
4	Número de puntadas de paralelo	21									25				15		18	18		22		28	32
5	Número de puntadas de ojalillo	11	5	11	5	11	5	11	5	11	5	11	5		9			9				9
6	Espacio de corte	0,0		0,3											0,3			0,0	0,3			0,3
7	Espacio de ojalillo	0,0		0,4											0,4			0,0	0,4			0,4
8	Compensación de posición de cuchilla	0													0			0				0
9	Compensación de número de puntadas al fin de cosido	0													0			0				0
10	Compensación de giro	0													0			0				0
11	Compensación de giro en la sección en paralelo	0													0			0				0
13	Compensación longitudinal de ojalillo	0,0													0,0			0,0				0,0
14	Compensación transversal de ojalillo	0,0													0,0			0,0				0,0
15	Compensación transversal de ojalillo izquierdo	0,0													0,0			0,0				0,0
16	Compensación transversal de paralelo izquierdo	0,0													0,0			0,0				0,0
17	Fijación de anchura de bocado de puntada de parte inferior derecha de ojalillo	2,3													2,5			2,5				2,5
18	Fijación de anchura de bocado de puntada de parte inferior izquierda de ojalillo	2,3													2,5			2,5				2,5
19	Fijación de anchura de bocado de puntada	2,3													2,5			2,5				2,5
20	Longitud de barra cónica	0				6			0						6	0		6		0		6	0
21	Número de puntadas de barra cónica	0				5			0						5	0		5		0		5	0
22	Offset de barra cónica	1,0													1,0			1,0				1,0
23	Número de puntadas de barra de bolilla oblicua	3													3			3				3
24	Compensación de número de puntadas de barra cónica derecha	0													0			0				0
25	Configuración de barra recta	0							28		0				0	21	0	0		21	0	0	21	0
26	Número de puntadas de barra redonda	0									5				0		5	0			5	0		5
27	Compensación de espacio de corte izquierdo	0,0													0,0			0,0				0,0
28	No. de portacuchilla	0													0			0				0
35	Velocidad de cosido	1800													1800			1800				1800
36	Velocidad reducida de ojalillo	0													0			0				0
37	Inicio suave	2													2			2				2
38	Número de puntadas de inicio de cosido de tensión de hilo	1													1			1				1
39	Número de puntadas de fin de cosido de tensión de hilo	1													1			1				1

1. HOJA DE ENTRADA DE DATOS DE COSIDO

N°	Item de fijación	Descripción	Gama de fijación	Unidad	N° de patrón
1	N° de cuchilla	Configuración de cuchilla ± 1	0 a 6	-
2	Longitud de corte	Longitud de cuchilla de corte de tela	* 2	1 mm
3	Cuchilla precorte/cuchilla poscorte	Operación de cuchilla de corte de tela 0: Sin cuchilla1: Cuchilla precorte 2: Cuchilla poscorte	0 a 2	-
4	Número de puntadas en paralelo	Número de puntadas desde la sección en paralelo a la parte inferior del ojalillo	3 a 100 puntadas	1 puntada
5	Número de puntadas de ojalillo	Número de puntadas de parte supertor de ojalillo	4 a 20 puntadas	1 puntada
6	Espacio de corte	Separación de ranura de cuchilla de sección en paralelo	- 1.2 a 1,2 mm	0,1 mm
7	Espacio de ojalillo	Separación de ranura de cuchilla de ojalillo	- 1.2 a 1,2 mm	0,1 mm
8	Compensación de posición de cuchilla	Compensación longitudinal de entrada de aguja total	- 0,7 a 0,7 mm	0,1 mm
9	Compensación de número de puntadas al fin de cosido	Número de puntadas para aumentar la longitud al fin decosido	- 1 a 6 puntadas	1 puntada
10	Compensación de giro	Compensación de giro en sección paralela y en sección de ojalillo	- 14 a 14	1
11	Compensación de giro en sección paralela	Compensación de giro de sección en paralelo y parte inferior de ojalillo	- 14 a 14	1
12
13	Compensación longitudinal de ojalillo	Compensación transversal de ojalillo	- 0,6 a 0,6 mm	0,1 mm
14	Compensación transversal de ojalillo	Compensación longitudinal de tope do ojalillo	- 0,2 a 0,6 mm	0,1 mm
15	Compensación transversal de ojalillo izquierdo	Compensación longitudinal de lado izquierdo de tipo de ojalillo	- 0,2 a 0,6 mm	0,1 mm
16	Compensación transversal de paralelo izquierdo	Compensación de longitud desde el lado inferior de ojalillo al lado izquierdo de sección en paralelo	- 0,6 a 0,6 mm	0,1 mm
17	Fijación de anchura de bocado de puntada de parte inferior derecha de ojalillo	Fijación de anchura de bocado de puntada de lado derecho de parte inferior de ojalillo	2,0 a 4,6 mm	0,1 mm
18	Fijación de anchura de bocado de puntada de parte inferior izquierda de ojalillo	Fijación de anchura de bocado de puntada de lado izquierdo de parte inferior de ojalillo	2,0 a 4,6 mm	0,1 mm
19	Fijación de anchura de bocado de puntada	Fijación de anchura de bocado de puntada	2,0 a 4,6 mm	0,1 mm
20	Longitud de barra cónica	Longitud de barra cónica	0,3 a 15 mm	1 mm
21	Número de puntadas de barra cónica	Número de puntadas de barra cónica	2 a 30 puntadas	1 puntada
22	Offset de barra cónica	Cantidad de superposición de barras cónicas izquierda/derecha	0,5 a 2,0 mm	0,1 mm
23	Número de puntadas de barra de bolilla oblicua	Número de puntadas de sección cobicua desde barra cónica sección en paralelo	2 a 30 puntadas	1 puntada
24	Compensación de número de puntadas de barra cónica derecha	Número de puntadas de compensación de lado derecho de barra cónica	-30 a 0 puntadas	1 puntada
25	Configuración de barra recta	Configuración de barra recta	0 a 90	-
26	Número de puntadas de barra redonda	Número de puntadas de barra redonda	0,4 a 20	1 puntada
27	Compensación de espacio de corte izquierdo	Compensación de separación de ranura de cuchilla izquierda en la sección en paralelo	- 2,4 a 2,4 mm	0,1 mm
28	No. de portacuchilla	No. de portacuchilla	0 a 9	1
35	Velocidad de cosico	Velocidad de cosico	400 a 2,200 stt/min	100 stt/min
36	Velocidad reducida de ojalillo	Velocidad reducida en términos de velocidad de cosido de ojalillo	- 600 a 0 stt/min	100 stt/min
37	Nicio suave	Número de veces de entradas de aguja de inicio suave al inicio de cosido	0 a 6 rotations	1 rotations
38	Número de puntadas de inicio de cosido de tensión de hilo	Número de puntadas de compensación de tensión de hilo alinicio de cosido	0 a 3 puntadas	1 puntada
39	Número de puntadas de fin de cosido de tensión de hilo	Número de puntadas de compensación de tensión de hilo al fin de cosido	0 a 3 puntadas	1 puntada
40	Tensión de hilo de aguja	Valor de tensión de hilo de aguja	0 a 180	1
41	Compensación de tensión de hilo de aguja de sección en paralelo derecha	Valor de compensación de tensión de hilo de aguja de la sección en paralelo del lado derecho	- 180 a 180	1
42	Compensación de tensión de hilo de aguja de sección en paralelo izquierda	Valor de compensación de tensión de hilo de aguja de la sección en paralelo del lado izquierda	- 180 a 180	1
43	Compensación de tensión de hilo de aguja del tope de ojalillo	Valor de compensación de tensión de hilo de aguja de la parte inferior derecha del ojalillo	- 180 a 180	1
44	Compensación de tensión de hilo de aguja de la parte inferior derecha del ojalillo	Valor de compensación de tensión de hilo de aguja de la parte inferior derecha del ojalillo	- 180 a 180	1
45	Compensación de tensión de hilo de aguja de la parte inferior izquierda del ojalillo	Valor de compensación de tensión de hilo de aguja de la parte inferior izquierda del ojalillo	- 180 a 180	1
46	Compensación de tensión de hilo de aguja de la barra cónica derecha	Valor de compensación de tensión de hilo de aguja de la barra cónica derecha	- 180 a 180	1
47	Compensación de tensión de hilo de aguja de la barra cónica izquierda	Valor de compensación de tensión de hilo de aguja de la barra cónica izquierda	- 180 a 180	1
48	Compensación de hilo de aguja de barra recta	Valor de compensación de tensión de hilo de aguja de barra recta	- 180 a 180	1
49	Compensación de tensión de hilo de aguja de barra redonda derecha	Valor de compensación de tensión de hilo de aguja de barra redonda derecha	- 180 a 180	1
50	Compensación de tensión de hilo de aguja de barra reconda izquierda	Valor de compensación de tensión de hilo de aguja de barra redonda izquierda	- 180 a 180	1
51	Compensación de tensión de hilo de aguja de inicio de cosidio	Valor de compensación de tensión de hilo de aguja de inicio de cosido	- 180 a 180	1
52	Compensación de tensión de hilo de aguja de fin de cosidio	Valor de compensación de tensión de hilo de aguja de fin de cosido	- 180 a 180	1
53	Compensación de tensión de hilo de aguja al tiempo do cortar el hilo	Valor de compensación de tensión de hilo de aguja al tiempo del corto de hilo de la máquina de coser	- 180 a 180	1
54	Compensación de tensión de hilo de aguja al tiempo do paradia	Valor de compensación de tensión de hilo de aguja al tiempo de parada de la máquina de coser	- 180 a 180	1
60	Tensión de hilo de enlazador	Valor de tensión de hilo de enlazador	0 a 180	1
61	Compensación de tensión de hilo de enlazador de sección en paralelo derecha	Valor de compensación de tensión de hilo de enlazador de la sección en paralelo del lado derecho	- 180 a 180	1
62	Compensación de tensión de hilo de enlazador de sección en paralelo izquierda	Valor de compensación de tensión de hilo de enlazador de la sección en paralelo del lado izquierda	- 180 a 180	1
63	Compensación de tensión de hilo de enlazador del tope de ojalillo	Valor de compensación de tensión de hilo de enlazador de tope de ojalillo	- 180 a 180	1
64	Compensación de tensión de hilo de enlazador de la parte inferior derecha del ojalillo	Valor de compensación de tensión de hilo de enlazador de la parte inferior derecha del ojalillo	- 180 a 180	1
65	Compensación de tensión de hilo de enlazador de la parte inferiorizquierda del ojalillo	Valor de compensación de tensión de hilo de enlazador de la parte inferior izquierda del ojalillo	- 180 a 180	1
66	Compensación de tensión de hilo de enlazador de la barra cónica derecha	Valor de compensación de tensión de hilo de enlazador de la barra cónica derecha	- 180 a 180	1
67	Compensación de tensión de hilo de enlazador de la barra cónica izquierda	Valor de compensación de tensión de hilo de enlazador de la barra cónica izquierda	- 180 a 180	1
68	Compensación de hilo de enlazador de barra recta	Valor de compensación de tensión de hilo de enlazador de barra recta	- 180 a 180	1
69	Compensación de tensión de hilo de enlazador de barra redonda derecha	Valor de compensación de tensión de hilo de enlazador de barra redonda derecha	- 180 a 180	1
70	Compensación de tensión de hilo de enlazador de barra redonda izquierda	Valor de compensación de tensión de hilo de enlazador de barra redonda izquierda	- 180 a 180	1
71	Compensación de tensión de hilo de enlazador de inicio de cosidio	Valor de compensación de tensión de hilo de enlazador de inicio de cosidio	- 180 a 180	1
72	Compensación de tensión de hilo de enlazador de fin de cosidio	Valor de compensación de tensión de hilo de enlazador de fin de cosidio	- 180 a 180	1
73	Compensación de tensión de hilo de enlazador al tiempo de cortar el hilo	Valor de compensación de tensión de hilo de enlazador al tiempo de corta del hilo de la máquina de coser	- 180 a 180	1
74	Compensación de tensión de hilo de enlazador al tiempo de parada	Valor de compensación de tensión de hilo de enlazador al tiempo de parada de la máquina de coser	- 180 a 180	1
80	N° de destino de copia	N° de patrón de destino de almacenaje que copia datos.	1 a 89	-

* 1) Cuchlila N°
* 2) Gama de fijación de longitud de corte

0 ... Ojal decorativo

1 a 6 ... Ojal de ojalillo

Tlpo de corte de hilo Gama de fijación Al tiempo de barra recta y barra redonda
S/R	Corte de hilo largo 10 a 38 mm 10 a 38 mm
Corte de hilo largo sin cortahilo de enlazador 10 a 50 mm 10 a 50 mm
C	Corte de hilo corto S	16 a 26 mm 16 a 24 mm
J	Corte de hilo corto M	24 a 34 mm	24 a 32 mm
Corte de hilo corto L		32 a 42 mm 32 a 40 mm
T	Corte de hilo corto T sin trencilla	10 a 34 mm	10 a 34 mm

ITALIANO

PER GARANTIRE L'USO SICURO DELLA MACCHINA PER CUCIRE

Sirvase ponerse en contacto con nuestros distribuidores o agentes en su área siempre que necesite alguna información más detallada.

* La descripción que se de en este manual de instrucciones está sujeta a cambio sin previo aviso por razones de mejora de la mercancia.
