MANUAL DE USUARIO 105 Testo

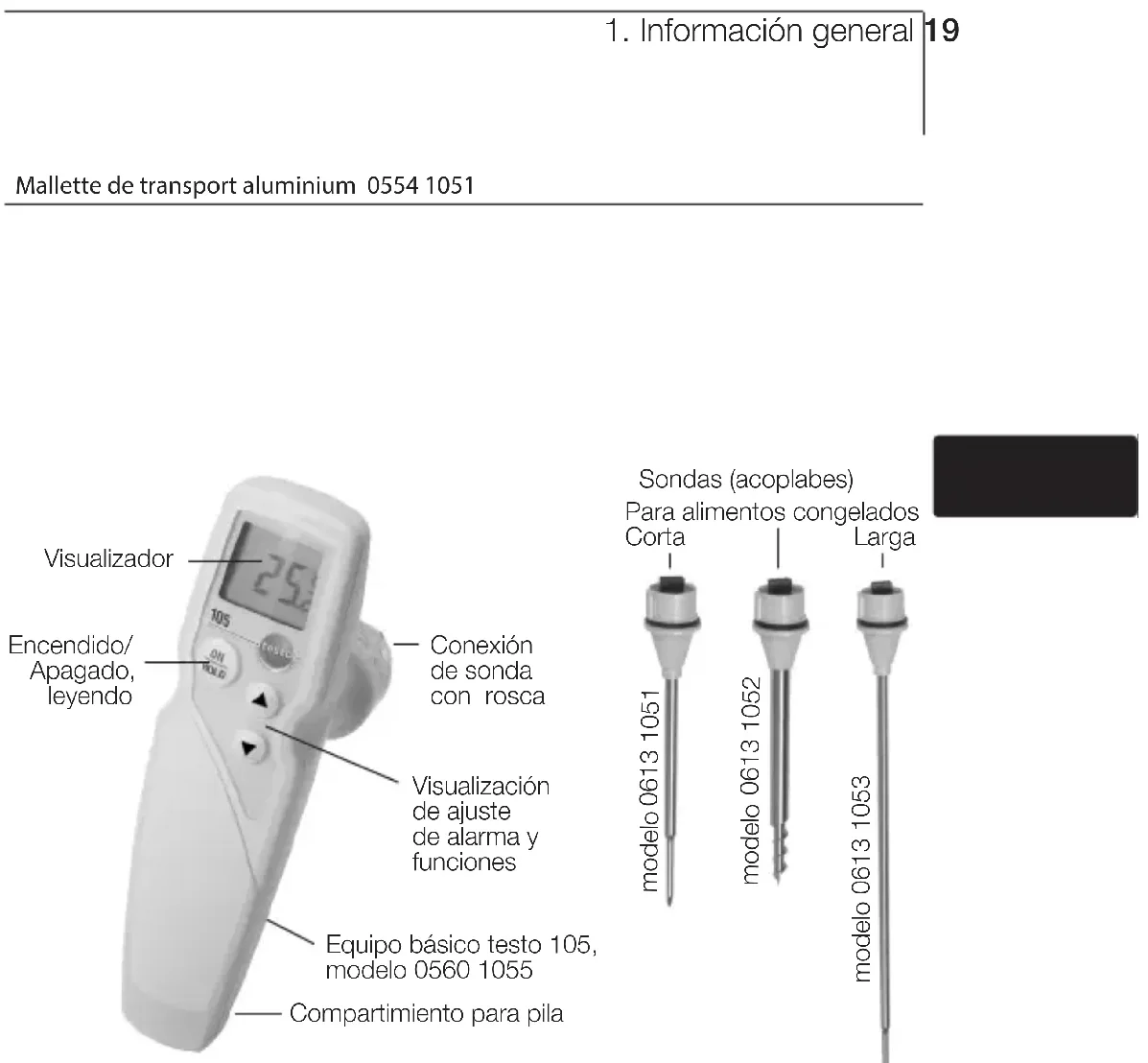

Visualización de ajuste de alarma y funciones Encendido/ Apagado, leyendo Compartimiento para pila Visualizador Conexión de sonda con rosca Sondas (acoplabes) Para alimentos congelados Corta Larga Equipo básico testo 105, modelo 0560 1055 modelo

modelo 0613 10534. Uso predefinido20 Atención: su producto está marcado con este símbolo. Significa que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.

El testo 105 es un termómetro de alimentación robusto que mide la temperatura en semi-sólidos. Dependiendo de la sonda usada, el termómetro se puede usar en los siguientes sectores: gastronomía, refrigeración, cocinas industriales, supermercados, inspecciones de entrada de productos, APPC. Los siguientes componentes del producto están diseñados para el contacto continuo con alimentos de acuerdo a la norma (EC) 1935/2004: La sonda de medición hasta 1 cm antes de la empuñadura o de la carcasa del instrumento. Si se proporciona, la información acerca de las profundidades de penetración en el manual de instrucciones o marcas en las sondas de medición se deben mostrar de forma visible.

Características Valores Rango de medición -50 a +275 °C Resolución 0.1 °C Exactitud ±0.5 °C a -20 a +100 °C ±1 °C a -50 a -20.1 °C ±1 % a +100.1 a +275 °C Tiempo de respuesta t99* Sonda corta / larga: 10s, sonda para alimentos congelados: 15s (en carne congelada: aprox. 60s) Intérvalo de medición 2 mediciones por segundo Temperatura de trabajo -20 a +50°C Temp. transporte/ Almacen. -40 a +70°C Alimentación 4 x pilas botón tipo LR44 Vida de la pila 80 h (típica) Caja ABS Tipo de protección IP65 (con sonda conectada) Tamaño (sin sonda) 145 x 95 x 38 mm Directriz CE 2014/30/UE Garantía 2 años, condiciones de garantía: ver página de internet www.testo.com/warranty

• Medición en líquido en movimiento. Información estándar Este producto cumple con las directriz del estándar EN 13845 Idoneidad: S, T (almacenamiento, transporte) Ambiente: E (termómetro transportable) Clase de exactitud: 0.5 Rango de medición: -50 a +275 °C Según la EN 13485, los instrumentos de medición deben comprobarse y calibrarse periódicamente según los términos de la EN 13486 (recomendado: anualmente). Contacte con nosotros para más información.21

6. Funcioamiento inicial

6. Funcionamiento inicial

1 Extrar el compartimiento de las pilas. 2 Insertar las pilas (4 x Tipo LR44). Prestar atención +/-. 3 Reinsertar el compartimiento de las pilas.

Si la señal acústica está activada, hay un sonido cada vez que se presiona la tecla

Hold Max Min y los límites de alarma se exceden. Si la luz está activada, el visualizador se ilumina durante 5 s cada vez que se presiona una tecla o que los límites de alarma se excede. Si el Auto Off está activado, el instrumento se apaga automáticamente después de 10 minutos sino se presiona ninguna tecla. Si el Auto Hold está activado, AUTO HOLD parpadea. Una vez la lectura se estabiliza en un tiempo fijado, se retiene. Se ilumina AUTO HOLD. Reiniciar la medición: Hold Max Min

Para un correcto resultado de la medición observar la profundidad de las sondas de inmersión/penetración: Sonda corta/larga: > 35 mm, Sonda alimentos congelados: > 50 mm. Instrumento encendido. Sumergir/penetrar o roscar la sonda dentro del objeto a medir. - La lectura actual se visualiza. Adquirir la lectura manualmente Adquirir lecturas: Hold Max Min

- La lectura se retiene y se ilumina HOLD. Reiniciar la medición:

El valor de alarma excedido - Se ilumina ALARM y (límite superior de alarma excedido) o (límite inferior de alarma excedido).8. Ajustes22

7.3 Ajustar valores de alarma

Instrumento encendido. 1 Mostrar el valor superior del límite de alarma ajustado ( ): . -o- Mostrar el valor inferior del límite de alarma ajustado ( ): 2 Ajustar el límite de alarma: o . Mantener presionada la tecla para incrementar la velocidad de ajuste. 3 Volver a medición:

Si es necesario repetir el procedimiento para ajustar el límite superior y inferior de la alarma.

8. Ajustar el instrumento

El instrumento está apagado. 1 Abrir la configuración modo: Mantener

Hold Max Min presionada. 2 Seleccionar la unidad de temperatura (°C o °F): . Confirmar la selección con:

3 Activar Auto Hold ( ) o desactivar ( ): . Confirmar la selección con:

Si el Auto Hold está activado: Fijar tiempo de duración (5, 10, 15 o 20s) al que la lectura debe estabilizarse (cambio menor que 0.2°C) para que se retenga: . Confirmar la selección con: Hold Max Min

4 Activar la señal acústica ( ) ( ) o desactivarla ( ): . Confirmar la selección con:

5 Activar la luz ( ) ( ) o desactivarla ( ): . Confirmar la selección:

6 Activar Auto Off ( ) o desactivar ( ): . Confirmar la selección con:

- La configuración se ha completado. El instrumento pasa a modo de medición.9. Servico y mantenimiento 23

9. Servicio y mantenimiento

9.1 Cambiar la sonda

El instrumento debe estar apagado. 1 Girar y desenroscar en el sentido contrario a las agujas del reloj y sacar la sonda. 2 Acoplar la nueva sonda (observe las guías) y rosque, en el sentido de la agujas de reloj.

1 Extraer el compartimiento para la pila. 2 Cambiar las pilas vacías por unas de nuevas (4 x Tipo LR44). Prestar atención +/- 3 Reinsertar el compartimiento para las pilas.

9.3 Limpiar el instrumento

No utilice limpiadores agresivos o disolventes. Limpiar la caja y la sonda con un paño húmedo (agua con jabón).

10. Preguntas y respuestas

Fallo Causas posibles Solución iluminado Pilas vacías Cambiar pilas - - - iluminado Rango de medición excedido Las mediciones sólo se pueden llevar a cabo en el rango especificado El instrumento no Pilas vacías Cambiar las pilas se enciende El instrumento Función Auto Off activada Desactivar la función se apaga sólo Auto Off (Ver Encendido del instrumento) Si no hemos respondido a su pregunta: Diríjase a su distribuidor oficial o al Servicio de Atención de Testo. Encontrará los datos de contacto en la página de internet www.testo.com/service-contact.

Descripción Modelo Sonda de pentración, corta 0613 1051 Sonda de penetración, larga 0613 1053 Sonda de penetración para alimentos congelados 0613 1052 testo 105 Equipo básico 0560 1055 testo 105 con sonda de penetración corta, soporte para cinturón 0563 1051 testo 105 con sonda de penetración corta, larga y para alimentos congelados, soporte para cinturón 0563 1052 testo 105 con Sonda de penetración para alimentos congelados, soporte para cinturón 0563 1054 Maletín de aluminio 0554 105125
