MANUALE UTENTE 105 Testo

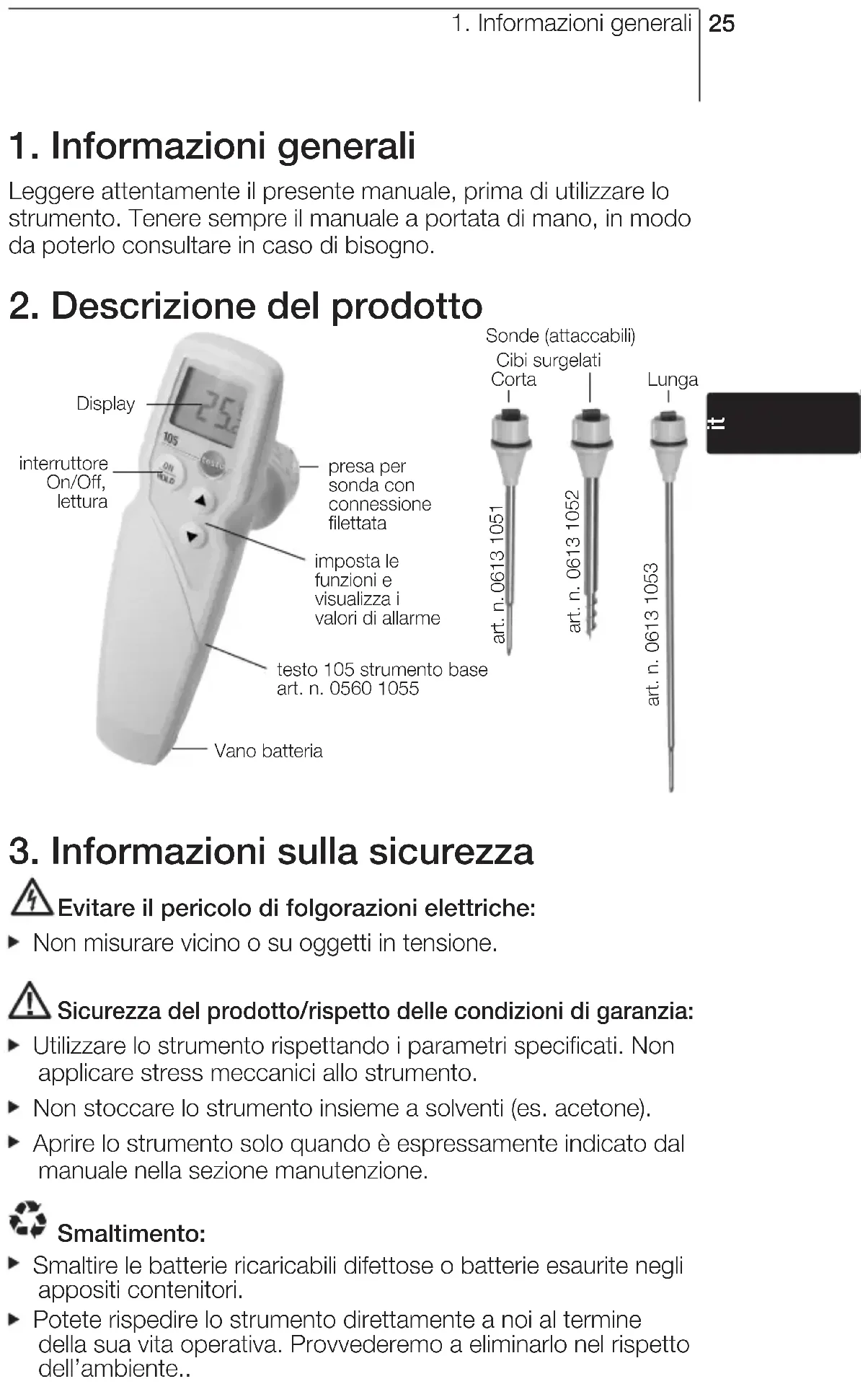

1. Informazioni generali

Leggere attentamente il presente manuale, prima di utilizzare lo strumento. Tenere sempre il manuale a portata di mano, in modo da poterlo consultare in caso di bisogno.

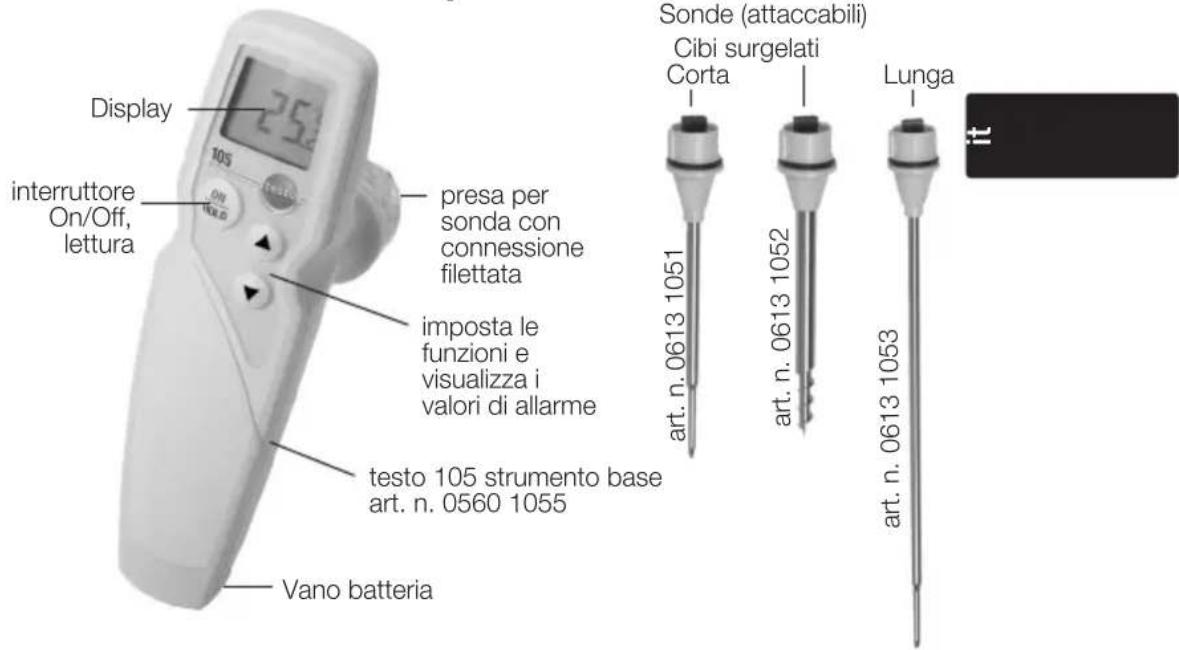

2. Descrizione del prodotto

3. Informazioni sulla sicurezza

Evitare il pericolo di folgorazioni elettriche: Non misurare vicino o su oggetti in tensione. Sicurezza del prodotto/rispetto delle condizioni di garanzia: Utilizzare lo strumento rispettando i parametri specificati. Non applicare stress meccanici allo strumento. Non stoccare lo strumento insieme a solventi (es. acetone). Aprire lo strumento solo quando è espressamente indicato dal manuale nella sezione manutenzione. Smaltimento: Smaltire le batterie ricaricabili difettose o batterie esaurite negli appositi contenitori. Potete rispedire lo strumento direttamente a noi al termine della sua vita operativa. Provvederemo a eliminarlo nel rispetto dell’ambiente..

1. Informazioni generali

imposta le funzioni e visualizza i valori di allarme interruttore On/Off, lettura Vano batteria Display presa per sonda con connessione filettata Sonde (attaccabili) Cibi surgelati Corta Lunga testo 105 strumento base art. n. 0560 1055 art. n.

art. n. 0613 10534. Scopo di utilizzo26

4. Scopo di utilizzo

testo 105 è un termometro per alimenti robusto, per misurare la temperatura di sostanze semisolide. Secondo il tipo di sonda utilizzata, il termometro può essere impiegato in diversi settori: gastronomia, refrigerazione, cucine industriali, supermercati, ispezione di merce in entrata, HACCP. I seguenti componenti del prodotto sono adatti a un contatto continuo con gli alimenti, in conformità con la normativa (EC) 1935/2004: La sonda di misura fino a 1 cm prima dell’impugnatura o della custodia in plastica. Se presenti, prestare attenzione alle informazioni sulla profondità di immersione all’interno del manuale di istruzioni o agli appositi segni sulle sonde di misura.

Caratteristiche Valori Campo di misura da -50 a +275 °C Risoluzione 0,1 °C Precisione ±0,5 °C da -20 a +100 °C ±1 °C da -50 a -20,1 °C ±1 % da +100,1 a +275 °C Tempo di risposta t99* Sonda corta/ lunga: 10s, Sonda per surgelati: 15s (nella carne surgelata: circa 60s) Velocità di misura 2 misure al secondo Temperatura di lavoro da -20 a +50°C Temp. di trasporto e stoccaggio da -40 a +70°C Alimentazione 4 batterie a bottone tipo LR44 Vita batteria 80 h (circa) Custodia ABS Classe di protezione IP65 (con sonda) Dimensioni (senza sonda) 145 x 95 x 38 mm Normative CE 2014/30/UE Garanzia 2 anni, condizioni di garanzia: vedere il sito internet www.testo.com/warranty

• Misurato in liquidi in movimento. Informazioni sulle normative Questo prodotto segue le normative secondo lo standard EN 13485. Idoneità: S, T (stoccaggio e trasporto) Ambiente: E (termometro portatile) Classe di precisione: 0,5 Campo di misura: da -50 a +275 °C Secondo lo standard EN 13485, lo strumento di misura dovrebbe essere controllato e calibrato regolarmente secondo i termini EN 13486 (Raccomandato: annualmente). Contattateci per maggiori informazioni.27

6. Operazioni iniziali

1 Estrarre il vano batterie. 2 Inserire le batterie (4 x tipo LR44). Fare attenzione alla polarità. 3 Reinserire il vano batterie.

Se il segnale acustico è attivato, si udirà un suono ogni volta che Hold Max Min viene premuto o i limiti di allarme vengono superati. Se la luce è attiva, il display si illumina per 5 secondi ogni volta che viene premuto un pulsante o che uno dei valori limite viene superato. Se lo spegnimento automatico è attivo, lo strumento si spegne automaticamente dopo 10 minuti, se non viene attivato nessun pulsante. Se il fermo misura automatico è attivato, AUTO HOLD lampeggia. Quando la misura è stabile per un intervallo di tempo fisso, verrà bloccata sul display. AUTO HOLD si accende. Per far ripartire la misura:

7.1 Accensione/spegnimento

Spegnimento: tenere premuto

Per misure corrette, osservare la corretta profondità di immersione/penetrazione: Sonda corta/lunga: > 35 mm, sonda per surgelati: > 50 mm. Lo strumento è acceso. Immergere la sonda negli oggetti da misurare. - La misura corrente è visualizzata. Fermare la misura manualmente Fermare la misura con

- La lettura è bloccata e HOLD si accende. Far ripartire la misura con: Hold Max Min

Superare i valori di allarme - ALARM e (superamento del valore di allarme superiore) o (superamento del valore di allarme inferiore) si accendono.

6. Operazion iniziali8. Impostare lo strumento28

7.3 Impostare i limiti di allarme

Lo strumento è acceso. 1 Mostrare le impostazioni del valore di allarme superiore ( ): . -or- Mostrare le impostazioni del valore di allarme inferiore( ): . 2 Impostare il valore di allarme: o . Tenere premuto il pulsante per aumentare la velocità di impostazione. 3 Tornare alla misura:

Se necessario, ripetere la misura per il valore di allarme minimo e massimo.

8. Impostare lo strumento

Lo strumento è spento. 1 Tenere premuto Hold Max Min

2 Selezionare l’unità di misura della temperatura (°C o °F): . Confermare la selezione con Hold Max Min

3 Impostare Auto Hold su ( ) o ( ): . Confermare la selezione:

Se Auto Hold è stato impostato su ON: Impostare l’intervallo di tempo (5, 10, 15 o 20sec) durante il quale la lettura deve essere stabile (variazione inferiore a 0,2°C) per essere bloccata: . Confermare la selezione:

4 Impostare il segnale acustico ( ) su ( ) o ( ): . Confermare la selezione:

5 Impostare il segnale luminoso ( ) su ( ) o ( ): . Confermare la selezione: Hold Max Min

Impostare Auto Off (spegnimento automatico) su ( ) o ( ) Confermare la selezione: Hold Max Min

- La configurazione è completata. Lo strumento si posiziona in automatico sulla modalità di misura29

Lo strumento deve essere spento. 1 Ruotare l’anello filettato in senso antiorario e rimuovere la sonda. 2 Inserire la sonda nuova (facendo attenzione alle guide) e avvitare l’anello filettato in senso orario.

1 Estrarre il vano batteria. 2 Rimuovere le batterie usate e inserirne di nuove (4 x Tipo LR44). Fare attenzione alla polarità (+/-) 3 Reinserire il vano batterie.

9.3 Pulizia dello strumento

Non usare soluzioni o agenti abrasivi. Pulire la custodia e le sonde con un panno umido (acqua e sapone).

10. Domande e risposte

Domande Possibili cause Possibile soluzione Si visualizza . Batterie esaurite Cambiare le batterie Si visualizza - - - Temp fuori dal campo di misura Le misure possono essere visualizzate solo nel campo specificato Lo strumento non si accende Batterie esaurite Cambiare le batterie Lo strumento si spegne L’ autospegnimento è attivo Disattivare da solo. l’autospegnimento (vedere: accensione dello strumento). Per ulteriori informazioni contattate il vostro distributore di zona oil servizio assistenza Testo. Per le informazioni di contatto vedere il sito internet www.testo.com/service-contact.

Nome Codice Sonda a penetrazione, corta 0613 1051 Sonda a penetrazione, lunga 0613 1053 Sonda a penetrazione per surgelati 0613 1052 testo 105 strumento base 0560 1055 testo 105 con sonda a penetrazione corta, clip per cintura 0563 1051 testo 105 con sonda a penetrazione corta, lunga e per surgelati, clip per cintura30

testo 105 con sonda a penetrazione per surgelati, clip per cintura 0563 1054 Valigia in alluminio 0554 105131
