MANUAL DE USUARIO KickScooter P100SE SEGWAY

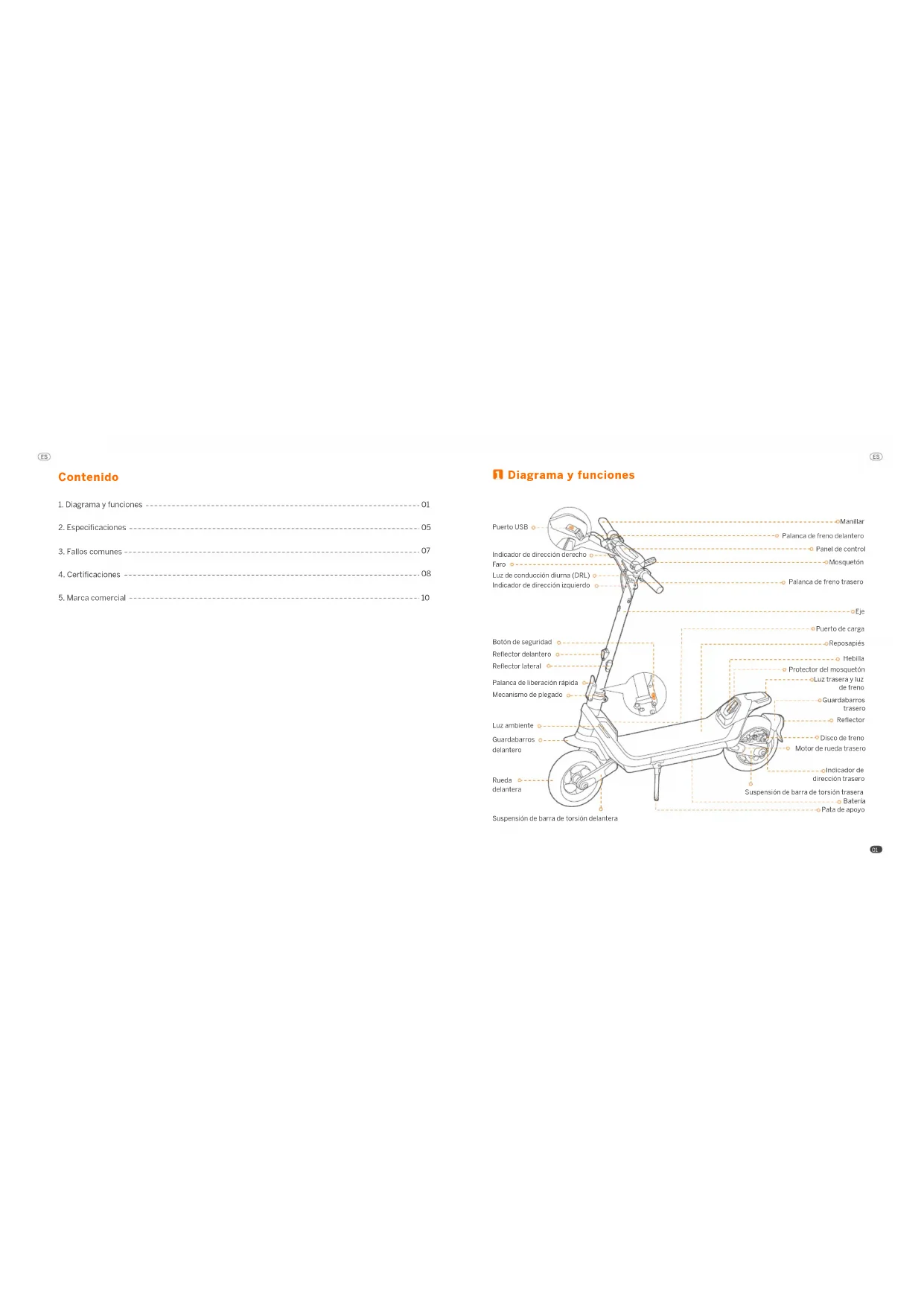

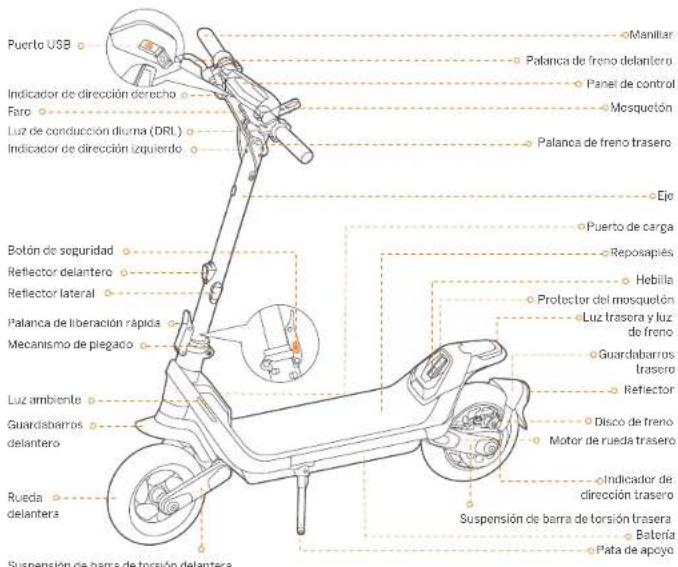

ITDiagrama y funciones Manillar Eje Batería Pata de apoyo Suspensión de barra de torsión trasera Palanca de freno trasero Indicador de dirección izquierdo Panel de control Palanca de freno delantero Faro Indicador de dirección derecho Disco de freno Reflector delantero Palanca de liberación rápida Mecanismo de plegado Botón de seguridad Luz de conducción diurna (DRL) Reflector lateral Reposapiés Puerto de carga Mosquetón Hebilla Protector del mosquetón Luz ambiente Suspensión de barra de torsión delantera Luz trasera y luz de freno Reflector Puerto USB Contenido

1. Diagrama y funciones

Guardabarros delantero Rueda delantera Guardabarros trasero Motor de rueda trasero Indicador de dirección trasero

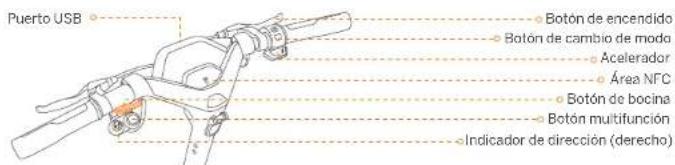

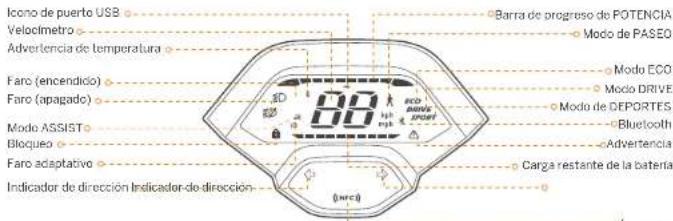

10Funciones del manillar Panel de control Advertencia Barra de progreso de POTENCIA Modo ECO Modo de DEPORTES Modo DRIVE Bluetooth Carga restante de la batería Velocímetro Faro (encendido) Faro (apagado) Indicador de dirección Indicador de dirección Modo de PASEO Bloqueo Faro adaptativo Nombre Función Método de funcionamiento Pulse el botón de encendido para encender el patinete. Manténgalo pulsado para apagarlo.

• Disponible solo cuando el patinete no está en modo antirrobo. Pulse el botón de encendido para activar el panel cuando el panel se atenúe automáticamente. Encender/Apagar Activar el panel de control Botón multifunción Puerto USB Encender/Apagar el faro Activar/Desactivar el modo ASSIST Confirme la contraseña Activación del modo ASSIST a través de la aplicación Segway-Ninebot: Cuando el patinete se detenga por completo, presione el botón multifunción para activar el modo ASSIST. Desactivar el modo ASSIST: Suelte el acelerador y apriete las palancas de freno para detenerse, luego presione el botón multifunción nuevamente. Gire el botón multifunción en el sentido de las agujas del reloj / en el sentido contrario a las agujas del reloj para apagar / encender el faro. Encienda/apague la función de faro adaptativo Gire el botón multifunción en el sentido de las agujas del reloj / en el sentido contrario a las agujas del reloj y manténgalo presionado durante 3 segundos para apagar / encender la función de faro adaptativo. * Cuando se activa el patinete, esta función está activada de forma predeterminada. Presione el botón multifunción para confirmar la contraseña después de ingresarla con el botón indicador de dirección sucesivamente. Conecte su dispositivo al puerto USB para cargarlo.Carga Acelerador Mantenga pulsado el acelerador para acelerar.Acelerar Botón de bocina Presione el botón de bocina, el patinete emitirá un pitido.Active la bocina Indicador de dirección (derecho) Presione el lado izquierdo / derecho del botón indicador de dirección, el indicador de dirección izquierdo / derecho parpadeará y se apagará automáticamente después de 5 segundos. Presione el lado izquierdo / derecho del botón indicador de dirección (la izquierda es menos, la derecha es más) para ingresar la contraseña. Encienda el indicador de dirección izquierdo/derecho Introduzca la contraseña Botón de cambio de modo Presione el botón de conmutación de modo dos veces para cambiar de modo. Cambiar entre modos de velocidad Área NFC Toque la tarjeta NFC en el área NFC para encender / apagar el patinete. Toque la tarjeta NFC en el área NFC para desbloquear el patinete. Interactuar con la tarjeta NFC para encender/apagar El símbolo muestra la corriente de salida del motor del patinete. Símbolo El símbolo muestra la velocidad actual del patinete. Significado Indica que la temperatura de la batería ha alcanzado los 60 °C (140 °F) o está por debajo de 0 °C (32 °F). Nombre Descripción Barra de progreso de POTENCIA Velocímetro Advertencia de temperatura Bloqueo Cuando está bloqueado a través de la aplicación Segway-Ninebot o en el estado de desbloqueo mediante contraseña: Elpatinete seguirá pitando y la luz trasera parpadeará. Desbloquea el patinete con los siguientes métodos:

1) Presione el botón de encendido para activar el panel de control, que mostrará el

dígito "0" de forma predeterminada. A continuación, ingrese la contraseña de cuatro dígitos 1-2-3-4 con el botón indicador de dirección y confirme la contraseña con el botón multifunción sucesivamente. Nota: Después de activar su scooter, active/desactive la función de desbloqueo con contraseña a través de la aplicación Segway-Ninebot y configure su contraseña. De lo contrario, no podrá desbloquear su scooter con una contraseña.

2) Toque la tarjeta NFC en el área NFC.

3) Desbloqueo a través de la aplicación Segway-Ninebot.

Cuando el patinete se apaga después de 30 segundos: Si alguien mueve o toca el scooter, entrará en modo antirrobo. El patinete comenzará a emitir un pitido y los indicadores de dirección delanteros y traseros parpadearán y el motor se bloqueará automáticamente. Nota: Solo disponible para encender el scooter con tarjeta NFC. Cuando el icono se enciende, significa que el patinete está bloqueado. Cuando el icono parpadea, significa que el patinete entra en modo antirrobo. Área NFC Icono de puerto USB Advertencia de temperatura Modo ASSIST Botón de encendido Puerto USB Indicador de dirección (derecho) Botón multifunción Botón de cambio de modo Acelerador Botón de bocina Área NFC Interactúa con la tarjeta NFC para desbloquear Botón de encendido 02 03 04 05 06 07 08 09 10900 mm (35,4 pulg.) 153 mm (6 pulg.) Aprox. 25 km/h (15,5 mph) Aprox. 100 km (62,1 millas) Aprox. 23% Carriles para bicicletas, parques, campus y la mayoría de las condiciones de carreteras llanas y las carreteras típicas belgas -10 a 40 °C (14 a 104 °F) -10 a 50 °C (14 a 122 °F) IPX5 Aprox. 7 h Segway KickScooter P100SE Aprox. 1184 × 634 × 1287 mm (46,6 × 25 × 50,7 pulg.) Aprox. 1184 × 634 × 640 mm (46,6 × 25 × 25,2 pulg.) Aprox. 32,9 kg (72,5 lb) 3–5 km/h (1.9–3.7 mph) 3–5 km/h (1.9–3.7 mph) 47,2 V 54,6 V 1086 Wh 23 Ah 0 a 43 °C (32 a 109 °F) Protección contra sobrecalentamiento, cortocircuito, sobrecorriente, sobredescarga y sobrecarga 0,16 kW, 160 W Introducción a los modos de velocidad Modo/Modelo Presione el botón de conmutación de modo dos veces. Presione el botón de conmutación de modo dos veces. Presione el botón de conmutación de modo dos veces. Métodos de cambio Símbolo El símbolo indica que el patinete está conectado a la aplicación Segway-Ninebot. El símbolo muestra la carga restante de la batería en la barra de la batería. El símbolo indica que el patinete ha detectado un error. El código de error se mostrará en el panel. Póngase en contacto con el servicio postventa para la reparación. Significado P100SE (Límite de velocidad) (PASEO) (ASSIST) Especificaciones Elemento Parámetro Conductor Producto Máquina Batería Motor Cargador Habilite / deshabilite el modo de PASEO a través de la aplicación Segway-Ninebot. Nota: El faro está siempre encendido y la luz trasera seguirá parpadeando en modo de PASEO. Nombre Modelo Largo × ancho × alto Plegado: Largo × ancho × alto Peso neto Carga útil máxima Edad recomendada Altura requerida 120 kg (265 libras) 18–60 años De 160 a 200 cm (de 5'2” a 6'6” ) Voltaje nominal Máx. voltaje de carga Energía nominal Capacidad nominal Temperatura ambiente de carga Sistema de gestión de la batería Tipo de motor Corriente nominal Motor de CC sin escobillas (BLDC) 0,65 kW, 650 W Corriente de salida NCDF4825B Modelo 100–240 V~, 50–60 Hz, 2.0 A MAX. 54,6 V Voltaje de entrada Voltaje máximo de salida Distancia entre ejes Distancia al suelo Velocidad máx. Rango típico [1] Pendiente máxima Terreno transitable Temperatura de funcionamiento Temperatura de almacenamiento Clasificación IP Duración de la carga (única) Nombre Descripción Icono de puerto USB Bluetooth Advertencia Energía restante de la batería Faro adaptativo Habilitación del modo ASSIST a través de la aplicación Segway-Ninebot: Cuando el patinete se detenga por completo, presione el botón multifunción para activar el modo ASSIST. Nota: Cuando se enciende, el scooter emitirá un pitido y los indicadores de dirección delanteros y traseros parpadearán una vez. Desactivar el modo ASSIST: Suelte el acelerador y apriete las palancas de freno para detenerse, luego presione el botón multifunción nuevamente. 20 km/h (12,4 mph) 25 km/h (15,5 mph) 18 km/h (11,2 mph) Cuando esta función está encendida, el faro funcionará automáticamente para adaptarse a una variedad de situaciones y condiciones y ayudar a iluminar el camino. Cuando el icono parpadea, significa que la función de faro adaptativo está activada. Salida nominal 53,5 V 3A Cuando el icono del puerto USB se ilumina, significa que el dispositivo (no completamente cargado) está conectado al puerto USB. 02 03 04 05 06 07 08 09 10[1]: Rango típico: probado mientras se conduce con la batería totalmente cargada, 75 kg (165 lb) de carga, 25 °C (77 °F), a una velocidad de 16 km/h (9,9 mph) de promedio sobre pavimento.

• Algunos de los factores que afectan al rango incluyen: velocidad, número de arranques y paradas, temperatura ambiente, etc. Neumático Otros Cargador Tipo Presión de los neumáticos Material Neumáticos sin cámara autosellantes de 10.5 pulgadas 30–45 psi Caucho Modos de velocidad Modo de PASEO, modo ASSIST, modo ECO, modo DRIVE y modo de DEPORTES Elemento Parámetro Fallos comunes

Error de comunicación Bluetooth BLE Fallo de muestreo de corriente del motor 1A Fallo de muestreo de corriente del motor 1B Fallo de muestreo de corriente del motor 1C Anomalía del sensor Hall del acelerador Anomalía del sensor Hall del freno Anomalía del sensor Hall Error de comunicación de BMS Error de contraseña de BMS Número de serie predeterminado de BMS Anomalía en la detección de voltaje del sistema Error de almacenamiento flash Error de contraseña de la placa de control Cortocircuito del puente superior del controlador MOS del motor Error del puente inferior del controlador MOS del motor Error de salto de programa Número de serie predeterminado del vehículo Error del sensor de temperatura de la batería Anomalía de los indicadores de dirección Anomalía de faro Circuito del amplificador operativo de corriente de bus anómalo Código de error Posibles causas Tipo Integrado Modelo NBW54D603D0D Sistema de frenos Freno de disco y freno eléctrico Sistema de suspensión Suspensión de barra de torsión delantera y trasera 02 03 04 05 06 07 08 09 10Representante autorizado: Segway-Ninebot Europe, Dynamostraat 7, 1014 BN Amsterdam, The Netherlands Ninebot (Changzhou) Tech Co., Ltd. niniejszym oświadcza, że model produktu: P100SE jest zgodny z zasadniczymi wymaganiami i innymi stosownymi postanowieniami dyrektywy w sprawie urządzeń radiowych 2014/53/UE, dyrektywy maszynowej 2006/42/WE oraz dyrektywy RoHS 2011/65/UE i zmiana Dyrektywa delegowana Komisji (UE) 2015/863. Deklarację zgodności można zobaczyć pod następującym adresem: http://eu-en.segway.com/support-instructions Directiva de equipos de radio Ninebot (Changzhou) Tech Co., Ltd. declara por la presente que el producto enumerado en esta sección cumple con los requisitos esenciales y otras disposiciones relevantes de la Directiva de equipos de radio 2014/53/UE. Restricción del uso de ciertas sustancias peligrosas (RoHS) Directiva Ninebot (Changzhou) Tech Co., Ltd. declara por la presente que todo el producto, incluidas las piezas (cables, cordones, etc.), cumple con los requisitos de la Directiva RoHS 2011/65/UE y la enmienda de la Directiva Delegada (UE) 2015/863 de la Comisión sobre la restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos (""RoHS refundido"" o ""RoHS 2.0""). Directiva de maquinaria Ninebot (Changzhou) Tech Co., Ltd. declara por la presente que el producto enumerado en esta sección cumple con los requisitos esenciales y otras disposiciones relevantes de la Directiva de Maquinaria 2006/42/EC. Este producto cumple con las normativas ANSI/CAN/UL-2272 de la TUV Rheinland. El batería cumple con la normativa UN/DOT 38.3. El batería cumple con la normativa ANSI/CAN/UL-2271. Declaración de cumplimiento de la Unión Europea Información sobre la eliminación para usuarios de equipos eléctricos y electrónicos de desecho Este símbolo en el producto o en su embalaje indica que los productos eléctricos y electrónicos usados no deben mezclarse con residuos municipales sin clasificar. Para un tratamiento adecuado, es su responsabilidad deshacerse de su equipo de desecho devolviéndolo a los puntos de recogida designados. La eliminación correcta de este producto ayudará a ahorrar recursos valiosos y evitará cualquier posible efecto negativo en la salud humana y el medio ambiente, que de otro modo podría derivarse de un manejo inadecuado de los desechos. Pueden aplicarse sanciones por la eliminación incorrecta de estos residuos, de acuerdo con su legislación nacional. Comuníquese con su autoridad local para obtener más detalles sobre el punto de recolección designado más cercano. Información de reciclaje de baterías para usuarios Este símbolo significa que las pilas y acumuladores, al final de su vida útil, no deben mezclarse con residuos municipales sin clasificar. Su participación es una parte importante del esfuerzo para minimizar el impacto de las pilas y acumuladores en el medio ambiente y en la salud humana. Para un reciclaje adecuado puede devolver este producto o las pilas o acumuladores que contiene a su proveedor o a un punto de recogida designado. La eliminación correcta de este producto ayudará a ahorrar recursos valiosos y evitará cualquier posible efecto negativo en la salud humana y el medio ambiente, que de otro modo podría derivarse de un manejo inadecuado de los desechos. Pueden aplicarse sanciones por la eliminación incorrecta de estos residuos, de acuerdo con su legislación nacional. existen sistemas de recogida selectiva de pilas y acumuladores usados. Por favor, deshágase de las baterías y acumuladores correctamente en el centro de recolección/reciclaje de residuos de su comunidad local centrar. Homologaciones4 Bluetooth Potencia de RF máxima Bandas de frecuencia 20 mW 2.4000–2.4835GHz 02 03 04 05 06 07 08 09 10Segway y Rider Design son marcas comerciales de Segway Inc.; Android es una marca comercial de Google Inc., App Store es una marca de servicio de Apple Inc. Los respectivos propietarios se reservan los derechos de sus marcas comerciales y derechos de autor, etc. a los que se hace referencia en este manual. Hemos intentado incluir descripciones e instrucciones de todas las funciones del SuperScooter en el momento de la impresión. Sin embargo, debido a la mejora constante de las funciones del producto y a los cambios en el diseño, es posible que su KickScooter presente ligeras diferencias respecto al que se muestra en este documento. Visite Apple App Store (iOS) o Google Play Store (Android) para descargar e instalar la aplicación Segway-Ninebot. Tenga en cuenta que disponemos de varios modelos de Segway y Ninebot con diferentes funciones, y algunas de las funciones mencionadas en este documento puede no tenerlas su unidad. El fabricante se reserva el derecho a modificar el diseño y las funciones del producto SuperScooter y la documentación sin previo aviso. © 2022 Ninebot (Beijing) Tech Co. Ltd. Todos los derechos reservados. (※La aplicación Segway-Ninebot es compatible con SuperScooter con Bluetooth integrado) Marca comercial
