MODE D'EMPLOI KickScooter P100SE SEGWAY

10Diagramme et fonctions Table des matières

1. Diagramme et fonctions

3. Défaillances courantes

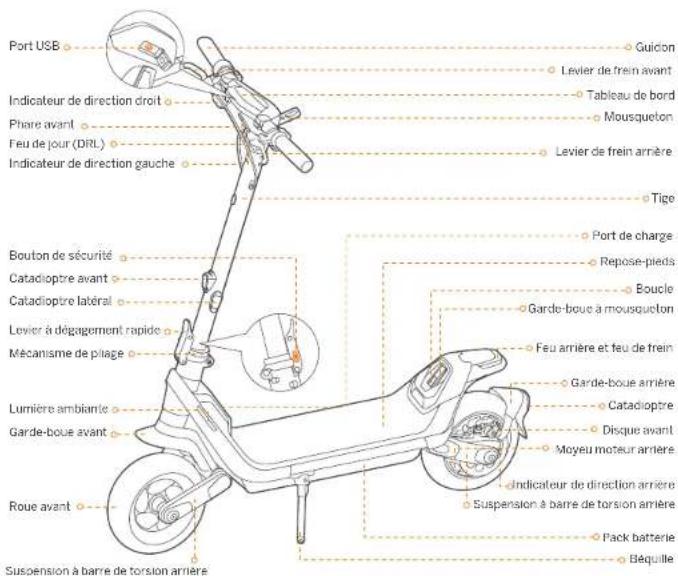

Guidon Tige Garde-boue arrière Pack batterie Béquille Levier de frein arrière Indicateur de direction gauche Tableau de bord Levier de frein avant Phare avant Indicateur de direction droit Catadioptre avant Garde-boue avant Roue avant Disque avant Moyeu moteur arrière Levier à dégagement rapide Mécanisme de pliage Bouton de sécurité Feu de jour (DRL) Catadioptre latéral Repose-pieds Port de charge Mousqueton Boucle Garde-boue à mousqueton Lumière ambiante Feu arrière et feu de frein Catadioptre Port USB Indicateur de direction arrière Suspension à barre de torsion arrière Suspension à barre de torsion arrière

10Fonctions du guidon Tableau de bord Avertissement Barre de progression POWER Mode ECO Mode SPORT Mode DRIVE Bluetooth Puissance restante de la batterie Compteur de vitesse Phare avant (allumé) Phare avant (éteint) Indicateur de direction Indicateur de direction Mode Walk Verrouiller Phare avant adaptatif Nom Fonction Méthode de fonctionnement Appuyez sur le bouton marche/arrêt pour allumer le scooter. Appuyez et maintenez enfoncé pour l'éteindre.

• Disponible uniquement lorsque le scooter n'est pas en mode antivol. Appuyez sur le bouton marche/arrêt pour réveiller le tableau de bord lorsque celui-ci s'assombrit automatiquement. Marche/arrêt Réveillez le tableau de bord Bouton multifonction Port USB Allumer/éteindre le Phare avant Activer/désactiver le mode ASSIST Confirmer le mot de passe Activation du mode ASSIST via l'application Segway-Ninebot : Lorsque le scooter est à l'arrêt complet, appuyez sur le bouton multifonction pour activer le mode ASSIST. Désactiver le mode ASSIST : Relâchez l'accélérateur et serrez les leviers de frein pour arrêter, puis appuyez à nouveau sur le bouton multifonction. Tournez le bouton multifonction dans le sens des aiguilles d'une montre ou dans le sens inverse pour éteindre ou allumer le Phare avant. Activez/désactivez la fonction du Phare avant adaptatif. Tournez le bouton multifonction dans le sens des aiguilles d'une montre ou dans le sens inverse et maintenez-le enfoncé pendant 3 secondes pour activer ou désactiver la fonction du Phare avant adaptatif. * Lorsque le scooter est activé, cette fonction est activée par défaut. Appuyez sur le bouton multifonction pour confirmer le mot de passe après l'avoir saisi successivement avec le bouton indicateur de direction. Connectez votre appareil au port USB pour le charger.Chargement Accélérateur électronique Appuyez et maintenez l'accélérateur électronique pour accélérer.Accélérer Bouton klaxon Appuyez sur le bouton Klaxon, le scooter émettra un bip.Allumez le klaxon Bouton indicateur de direction Appuyez sur le côté gauche/droit du bouton de l'indicateur de direction, l'indicateur de direction gauche/droite clignote et s'éteint automatiquement après 5 secondes. Appuyez sur le côté gauche/droit du bouton de l'indicateur de direction (la gauche est moins, la droite est plus) pour entrer le mot de passe. Allumer l'indicateur de direction gauche/droite Entrez le mot de passe Bouton de changement de mode Appuyez deux fois sur le bouton de changement de mode pour changer de mode. Passage d'un mode de vitesse à l'autre Zone NFC Appuyez sur la carte NFC sur la zone NFC pour allumer/éteindre le scooter. Appuyez sur la carte NFC sur la zone NFC pour déverrouiller le scooter. Interagir avec la carte NFC pour allumer/éteindre l'appareil Le symbole affiche la puissance de sortie du moteur du scooter. Symbole Le symbole affiche la vitesse actuelle du scooter. Signification Il indique que la température de la batterie a atteint 60°C (140°F) ou est inférieure à 0°C (32°F). Nom Description Barre de progression POWER Compteur de vitesse Avertissement de température Verrouiller Lorsqu'il est verrouillé via l'application Segway-Ninebot ou en état de déverrouillage via un mot de passe : Le scooter continuera à émettre des bips et le feu arrière clignotera. Déverrouillez le scooter à l'aide des méthodes suivantes :

1) Appuyez sur le bouton marche/arrêt pour réveiller le tableau de bord, le tableau de

bord affiche le chiffre "0" par défaut, puis saisissez le mot de passe à quatre chiffres 1-2-3-4 avec le bouton de l'indicateur de direction et confirmez le mot de passe avec le bouton multifonction successivement. Remarque: Après avoir activé votre scooter, activez/désactivez le déverrouillage avec une fonction de mot de passe via l'application Segway-Ninebot et définissez votre mot de passe. Sinon, vous ne pouvez pas déverrouiller votre scooter avec un mot de passe.

2) Appuyez sur la carte NFC dans la zone NFC.

3) Déverrouiller via l'application Segway-Ninebot.

Lorsque le scooter est éteint après 30 secondes : Si le scooter est déplacé ou touché par quelqu'un, il entrera en mode antivol. Le scooter commencera à émettre un bip et les indicateurs de direction avant et arrière clignoteront, et le moteur se verrouillera automatiquement. Remarque : Uniquement disponible pour allumer le scooter avec une carte NFC. Lorsque l'icône s'allume, cela signifie que le scooter est verrouillé. Lorsque l'icône clignote, cela signifie que le scooter passe en mode antivol. Zone NFC Icône de port USB Avertissement de température Mode ASSIST Bouton marche/arrêt Port USB Bouton indicateur de direction Bouton multifonction Bouton de changement de mode Accélérateur électronique Bouton klaxon Zone NFC Interagissez avec la carte NFC pour déverrouiller le système. Bouton marche/arrêt 02 03 04 05 06 07 08 09 10900 mm (35,4 po) 153 mm (6 po) Environ 25 km/h (15,5 mi/h) Environ 100 km (62,1 miles) Environ 23% Pistes cyclables, parcs, campus et la plupart des routes plates et des routes belges typiques. -10 à 40 °C (14 to 104 °F) -10 à 50 °C (14 to 122 °F) IPX5 Environ 7 h 47,2 V 54,6 V 1086 Wh 23 Ah 0 à 43 °C (32 à 109 °F) Protection surchauffe, court-circuit, surintensité et sur-décharge et surcharge 0,16kW, 160W Segway KickScooter P100SE Environ 1 184 × 634 × 1 287mm (46,6 × 25 × 50,7 po) Environ 1 184 × 634 × 640mm (46,6 × 25 × 25,2 po) Environ 32,9kg (72,5 lbs) Symbole Il indique que le scooter est connecté à l'application Segway-Ninebot. Le symbole affiche la charge restante de la batterie dans la barre de batterie. Le symbole indique que le scooter a détecté une erreur. Le code d'erreur s'affichera sur le tableau de bord. Veuillez contacter le service après-vente pour la réparation. Signification Spécifications Élément Paramètre Conducteur Produit Machine Batterie Moteur Chargeur Nom Modèle Longueur x Largeur x Hauteur Plié: Longueur x Largeur x Hauteur Poids net Charge utile max. Âge recommandé Hauteur requise 120kg (265 livres) 18 à 60 ans Entre 160 et 200cm (entre 5'2" et 6'6") Tension nominale Tension de charge max. Énergie nominale Capacité nominale Température ambiante de charge Système de gestion de batterie Type de moteur Puissance nominale Moteur à courant continu sans balais (BLDC) 0,65kW, 650W Puissance de sortie NCDF4825B Modèle Puissance nominale 100–240 V~, 50–60 Hz, 2.0 A MAX. 54,6 V Tension d'entrée Tension de sortie max. Empattement Garde au sol Vitesse max. Autonomie moyenne [1] Pente max. Terrain traversable Température de fonctionnement Température de stockage Protection IP Durée de charge (simple) Nom Description Icône de port USB Bluetooth Avertissement Puissance restante de la batterie Phare avant adaptatif Présentation des modes de vitesse Mode/modèle Appuyez deux fois sur le bouton de changement de mode. Appuyez deux fois sur le bouton de changement de mode. Appuyez deux fois sur le bouton de changement de mode. Méthodes de commutation P100SE (Limite de vitesse) (Walk) (ASSIST) Activez/désactivez le mode Walk via l'application Segway-Ninebot. Le Phare avant est toujours allumé et le feu arrière continue de clignoter en mode Walk. Activation du mode ASSIST via l'application Segway-Ninebot : Lorsque le scooter est à l'arrêt complet, appuyez sur le bouton multifonction pour activer le mode ASSIST. Remarque : lorsqu'il est allumé, le scooter émet un bip et les indicateurs de direction avant et arrière clignotent une fois. Désactiver le mode ASSIST : Relâchez l'accélérateur et serrez les leviers de frein pour arrêter, puis appuyez à nouveau sur le bouton multifonction. 20 km/h (12,4 miles/h) 25 km/h (15,5 miles/h) Entre 3 et 5km/h (Entre 1,9 et 3,7 miles/h) Entre 3 et 5km/h (Entre 1,9 et 3,7 miles/h) 18km/h (11,2 miles/h) Lorsque cette fonction est activée, le Phare avant fonctionne automatiquement pour s'adapter à diverses situations et conditions et aider à éclairer le chemin. Lorsque l'icône clignote, cela signifie que la fonction de Phare avant adaptatif est activée. 53,5 V Lorsque l'icône du port USB s'allume, cela signifie que l'appareil (qui n'est pas complètement chargé) est connecté au port USB.

02 03 04 05 06 07 08 09 10[1]: Autonomie moyenne: testé en roulant avec une batterie pleine, charge de 75kg (165 lbs), 25°C (77°F), à la vitesse moyenne de 16km/h (9,9 mph) en moyenne sur la chaussée.

• Certains des facteurs qui influent sur l'autonomie comprennent: la vitesse, le nombre de démarrages et d'arrêts, la température ambiante, etc. Pneu Autres Chargeur Type Pression des pneus Matériau Pneus tubeless auto-obturants de 10.5 pouces 30 à 45psi Caoutchouc Modes de vitesse Système de suspension Système de freinage Mode Walk, mode ASSIST, mode ECO, mode DRIVE et mode SPORT. Suspension à barre de torsion avant et arrière Frein à disque et frein électrique Élément Paramètre Défaillances courantes

BLE Erreur de communication Bluetooth Échec de l'échantillonnage du courant de la phrase 1A du moteur Échec de l'échantillonnage du courant de la phrase 1B du moteur Échec de l'échantillonnage du courant de la phrase du moteur 1C Anomalie du capteur Hall de l'accélérateur électronique Anomalie du capteur Hall du frein Anomalie du capteur Hall Erreur de communication du BMS Erreur de mot de passe du BMS Numéro de série par défaut du BMS Anomalie de détection de la tension du système Erreur de stockage flash Erreur de mot de passe de la carte de contrôle Court-circuit du pont supérieur du pilote MOS du moteur Erreur du pont inférieur du pilote MOS du moteur Erreur de saut de programme Numéro de série par défaut du véhicule Erreur du capteur de température de la batterie Anomalie des indicateurs de direction Anomalie du Phare avant Circuit op-amp anormal de courant de bus Code d'erreur Causes possibles Type Intégré Modèle NBW54D603D0D 02 03 04 05 06 07 08 09 10Directive sur les équipements radio Ninebot (Changzhou) Tech Co., Ltd. déclare par la présente que le produit répertorié dans cette section est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive sur les équipements radio 2014/53/UE. Directive sur la limitation de l'utilisation de certaines substances dangereuses (RoHS) Ninebot (Changzhou) Tech Co., Ltd. déclare par la présente que l'ensemble du produit, y compris les pièces (câbles, cordons, etc.) est conforme aux exigences de la directive RoHS 2011/65/UE et de la modification de la directive déléguée (UE) 2015/863 sur le restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (""RoHS recast"" ou ""RoHS 2.0""). Directive Machines Ninebot (Changzhou) Tech Co., Ltd. déclare par la présente que le produit répertorié dans cette section est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive Machines 2006/42/CE. Représentant autorisé: Segway-Ninebot Europe, Dynamostraat 7, 1014 BN Amsterdam, The Netherlands Ninebot (Changzhou) Tech Co., Ltd. déclare par la présente que le modèle de produit:P100SE est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive sur les équipements radio 2014/53/UE et de la directive Machines 2006/42/CE et de la directive RoHS 2011/65/UE et modification de la directive déléguée (UE) 2015/863 de la Commission. La déclaration de conformité peut être consultée à l'adresse suivante : http://eu-en.segway.com/support-instructions Ce produit est certifié ANSI/CAN/UL-2272 par TUV Rheinland. La batterie est conformes à la norme UN/DOT 38.3. La batterie est conformes à la norme ANSI/CAN/UL-2271. Déclaration de conformité à l'Union européenne Informations sur l'élimination pour les utilisateurs des déchets d'équipements électriques et électroniques Ce symbole sur le produit ou sur son emballage indique que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets municipaux non triés. Pour un traitement approprié, il est de votre responsabilité d'éliminer vos déchets d'équipements en faisant en sorte de les rapporter aux points de collecte désignés. L'élimination correcte de ce produit permet d'économiser des ressources précieuses et d'éviter tout effet négatif potentiel sur la santé humaine et l'environnement, qui pourrait autrement résulter d'une manipulation inappropriée des déchets. Des sanctions peuvent être applicables en cas d'élimination incorrecte de ces déchets, conformément à votre législation nationale. Veuillez contacter votre autorité locale pour plus de détails sur le point de collecte désigné le plus proche. Informations sur le recyclage de la batterie pour les utilisateurs Ce symbole signifie que les piles et accumulateurs, à leur fin de vie, ne doivent pas être mélangés avec les déchets municipaux non triés. Votre participation est une partie importante de l'effort visant à minimiser l'impact des piles et accumulateurs sur l'environnement et sur la santé humaine Pour un recyclage approprié, vous pouvez retourner ce produit ou les piles ou accumulateurs qu'il contient à votre fournisseur ou à un point de collecte désigné. L'élimination correcte de ce produit permet d'économiser des ressources précieuses et d'éviter tout effet négatif potentiel sur la santé humaine et l'environnement, qui pourrait autrement résulter d'une manipulation inappropriée des déchets. Des sanctions peuvent être applicables en cas d'élimination incorrecte de ces déchets, conformément à votre législation nationale. il existe des systèmes de collecte séparés pour les piles et accumulateurs usagés. Veuillez jeter les piles et les accumulateurs correctement à la collecte/recyclage des déchets de votre communauté locale centre. Certifications4 Bluetooth Max. Puissance RF Bandes de fréquence (s) 20 mW 2.4000–2.4835GHz
