LDSTND002 - Soporte para pantalla plana VIEWSONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte para pantalla plana móvil (base de suelo)
Marca	Viewsonic
Modelo	LDSTND002
Compatibilidad	Solo para ViewSonic Direct View LD163-181
Material	Acero
Ruedas	Sí, giratorias con frenos
Color	Negro
Contenido del embalaje	Soportes izquierdo y derecho, travesaños inferior y superior, pernos M6x80mm, tornillos M6x10mm y KM3x6mm, llave Allen
Funciones principales	Soporte de suelo para pantalla LED, permite la instalación de cajas de control y módulos LED
Capacidad de carga máxima	Hasta 200 kg (estimación para pantalla LD163-181)
Altura total	Aproximadamente 180 cm (estimación)
Ancho total	Aproximadamente 150 cm (estimación)
Profundidad total	Aproximadamente 80 cm (estimación)
Peso del soporte solo	Aproximadamente 50 kg (estimación)
Seguridad	Riesgo de vuelco, no empujar por el frente, desbloquear las ruedas antes de mover
Mantenimiento	Limpiar con un paño suave y seco, no usar productos abrasivos
Reparabilidad	Desmontable con herramientas (llave Allen, destornillador)
Garantía	2 años (estándar Viewsonic)
Instalación	Requiere ensamblaje, seguir las instrucciones del manual

Preguntas frecuentes - LDSTND002 VIEWSONIC

¿Qué pantallas son compatibles con el soporte Viewsonic LDSTND002?

Este soporte está diseñado exclusivamente para la pantalla ViewSonic Direct View LD163-181. Usarlo con otros modelos puede causar inestabilidad y lesiones.

¿Cómo ensamblar el soporte de suelo LDSTND002?

Fije los soportes izquierdo y derecho a los travesaños inferior y superior usando los pernos M6x80mm y la llave Allen incluida. Apriete todos los pernos correctamente.

¿El soporte viene con ruedas?

Sí, el soporte está equipado con ruedas giratorias con frenos. Desbloquee siempre los frenos antes de mover el soporte.

¿Puedo usar este soporte para un televisor estándar?

No, este soporte está diseñado únicamente para la pantalla LED ViewSonic LD163-181. No es adecuado para televisores convencionales.

¿Cuáles son las precauciones de seguridad a seguir?

No haga rodar el soporte sobre cables o superficies irregulares. No empuje por el frente de la pantalla. Bloquee las ruedas una vez en su lugar para evitar cualquier vuelco.

¿Cómo limpiar el soporte?

Use un paño suave y seco para quitar el polvo. Evite productos químicos o abrasivos que puedan dañar el acabado.

¿Puede el soporte soportar el peso de la pantalla?

Sí, está diseñado para soportar el peso de la pantalla ViewSonic LD163-181. La capacidad de carga se estima en 200 kg.

¿Hay piezas de repuesto disponibles para este soporte?

Viewsonic no proporciona piezas de repuesto específicas. En caso de pérdida o rotura, contacte al servicio al cliente para obtener tornillos de repuesto o un kit de montaje.

¿Cómo fijar la pantalla al soporte?

Siga los pasos del manual: instale las cajas centrales, luego las cajas izquierda y derecha en los travesaños, y fíjelas con los tornillos M6x10mm. Luego, instale los módulos LED respetando los números.

¿El soporte es ajustable en altura?

No, el soporte no es ajustable en altura. Está diseñado para una altura fija adecuada para la pantalla LD163-181.

MANUAL DE USUARIO LDSTND002 VIEWSONIC

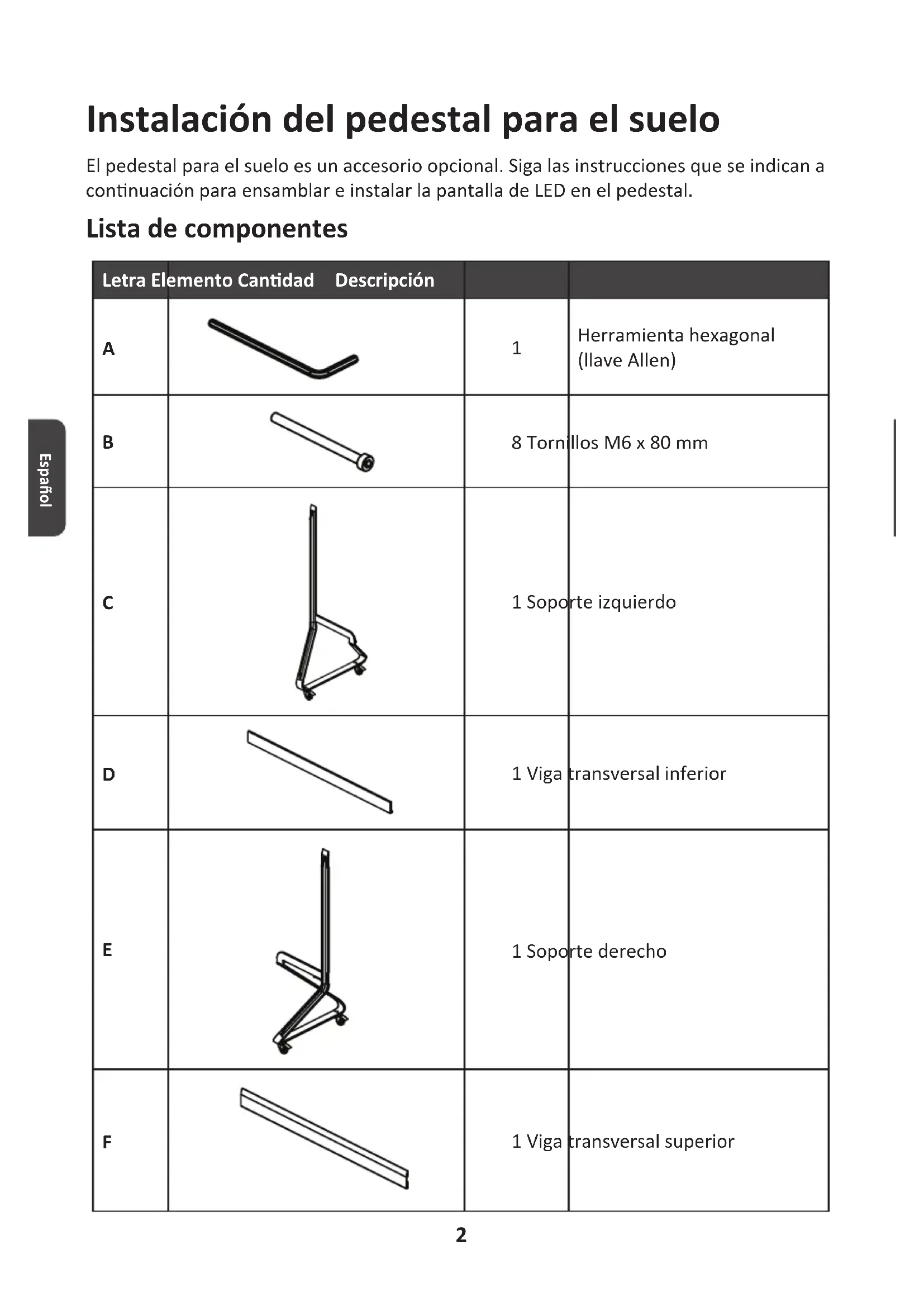

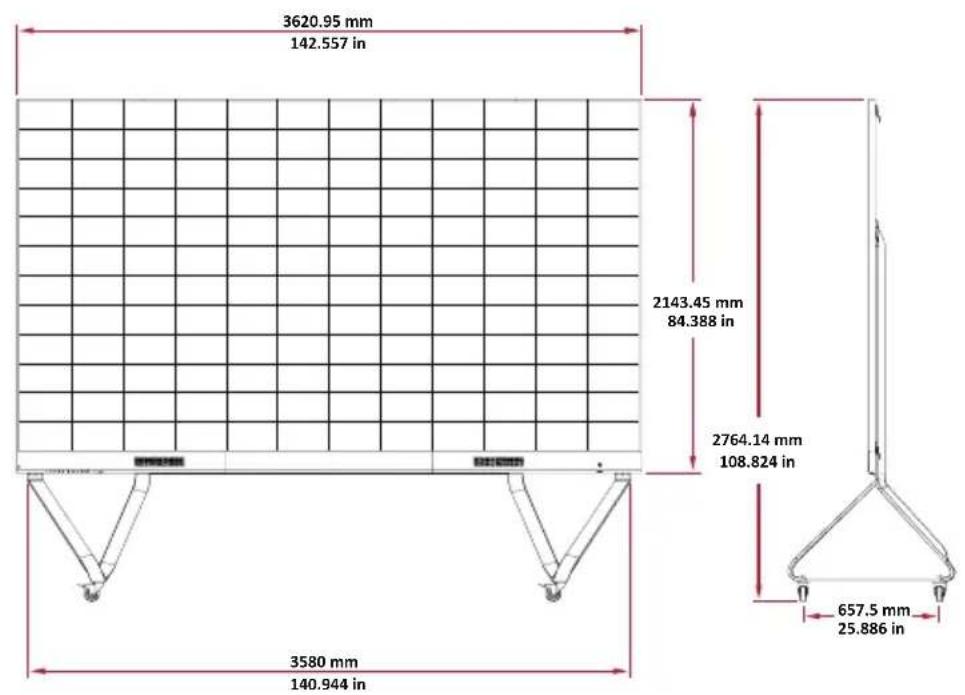

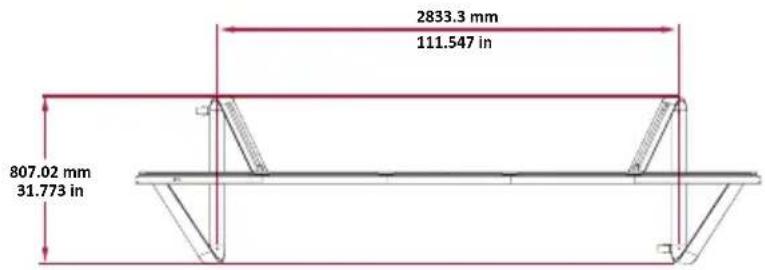

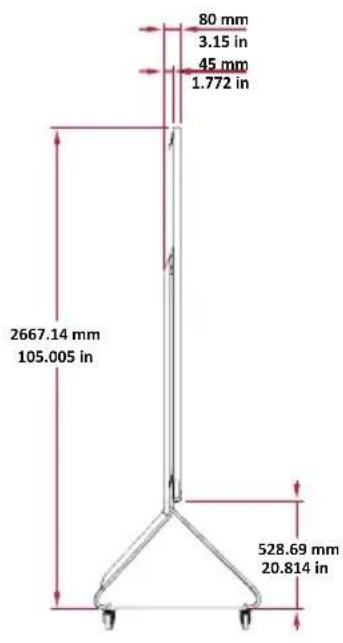

Instalación del pedestal para el suejo

El pedestal para el sueño es un accesorio optional. Siga las instrucciones que se indicate a continuación para ensamblar e instalar la pantalla de LED en el pedestal.

Lista de componentes

Letra Elemento Cantidad Descripción
A		1	Herramienta hexagonal (Ilave Allen)
B		8 Tornillos M6 x 80 mm
C		1 Soperte izquierdo
D		1 Viga transversal inferior
E		1 Soperte derecho
F		1 Viga transversal superior

PRECAUCION

• Este pedestal debe utilizes unicamente con ViewSonic Direct View LD163-181. El uso de este pedestal conthers modelosguecausarinstabilitad ylesiones.

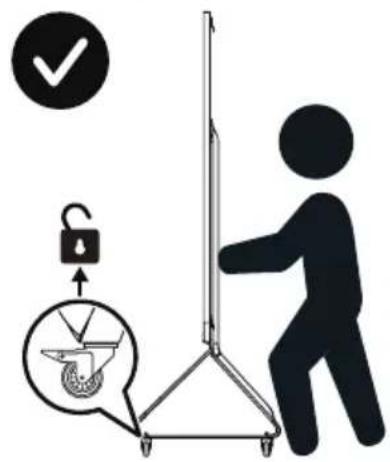

! iPELIGRO DE INCLINACION!

• NO haga rodar el pedestal sobre cables, superficies irregularares, sucias, blandas o muy inclinadas.
• NO empuje la parte frontal de la pantalla. Siempre desbloquees las ruedas antes de traslatar el producto. Si no se siguen estasindicaciones, el equipo能把的结果dado y se pueda producir lesiones personales.

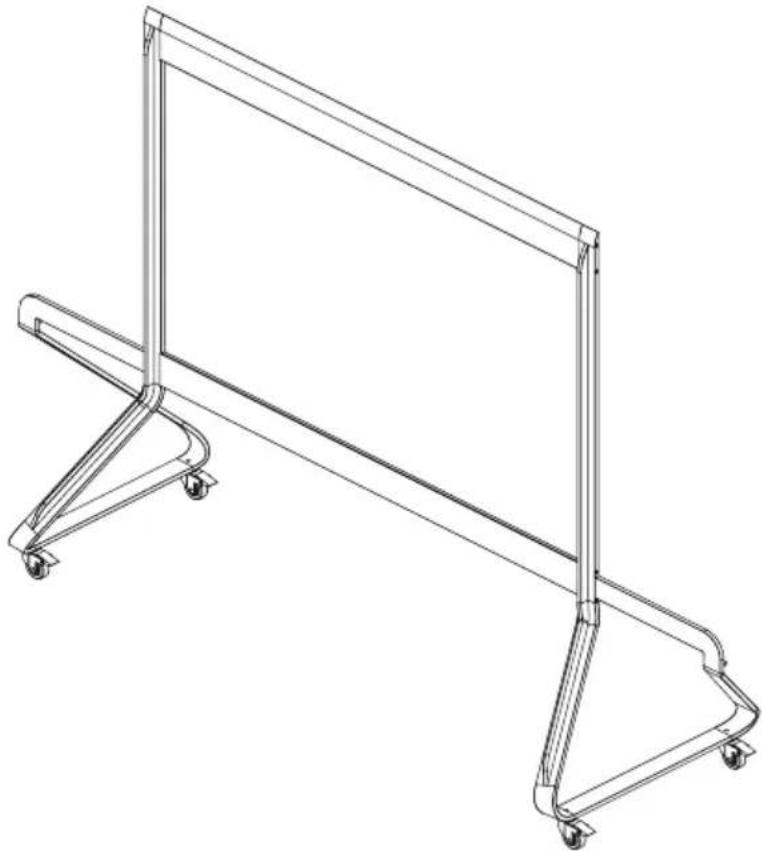

Ensamblar el pedestal para el suejo

1. Una el soporte izquierdo "C" a la viga transversal inferior "D" con dos (2) tornillos M6 x 80 mm "B" y mediante una llave Allen "A".

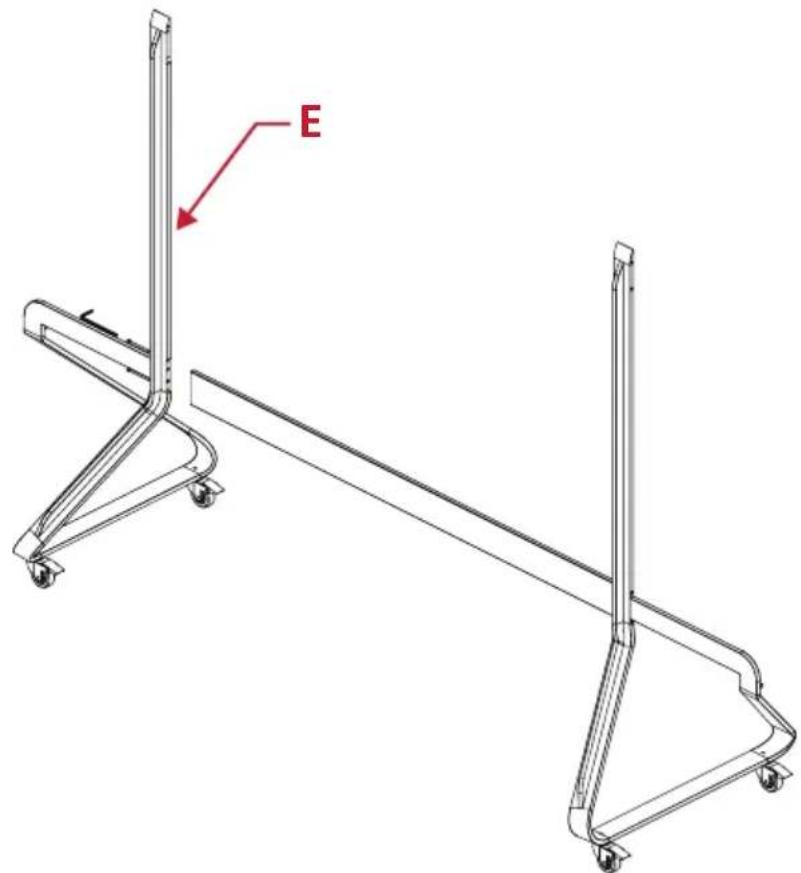

1. Una el soporte derecho "E" a la viga transversal inferior con dos tornillos (2) M6 x 80 mm.

1. Una la viga transversal superior "F" a los soportes izquierdo y derechos con cuales tornillos (4) M6 x 80 mm.

1. Asegúrese de que todos los tornillos estén presupuestos correctamente con una llave Allen.

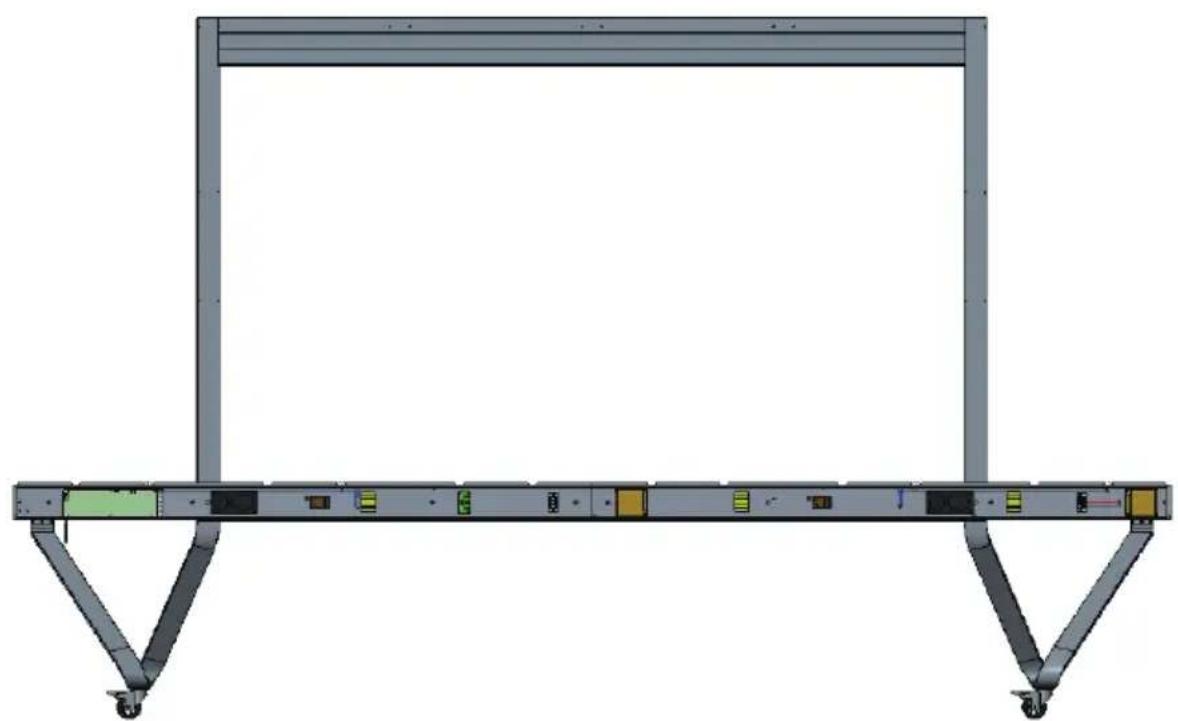

Conectar la caja de control del sistema a la base para el suelo

1. Despliegue con cuidado el panel de la caja de control del sistema. Asegúrese de que la tarjeta de la caja de control del sistema está la izquierda.

NOTA: Extreme las precauciones, ya que el panel de la caja de control del sistemas se分开aré en dos piezas y los cables seguirán connectados.

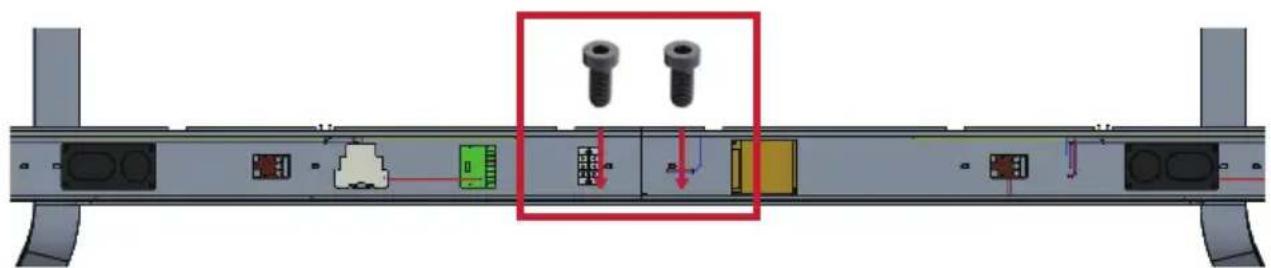

1. Alinee la caja de control del sistema con los ocho (8) orificios de la viga transversal inferior y asegúrela con ocho (8) tornillos M6x10 mm.

1. Instale dos (2) tornillos adiconiales (M6× 10mm) para conectar las dos mitades de la caja de control del sistema.

NOTA: Los tornillos (M6x10 mm) está colocados en la caja de accesorios de la pantalla LED.

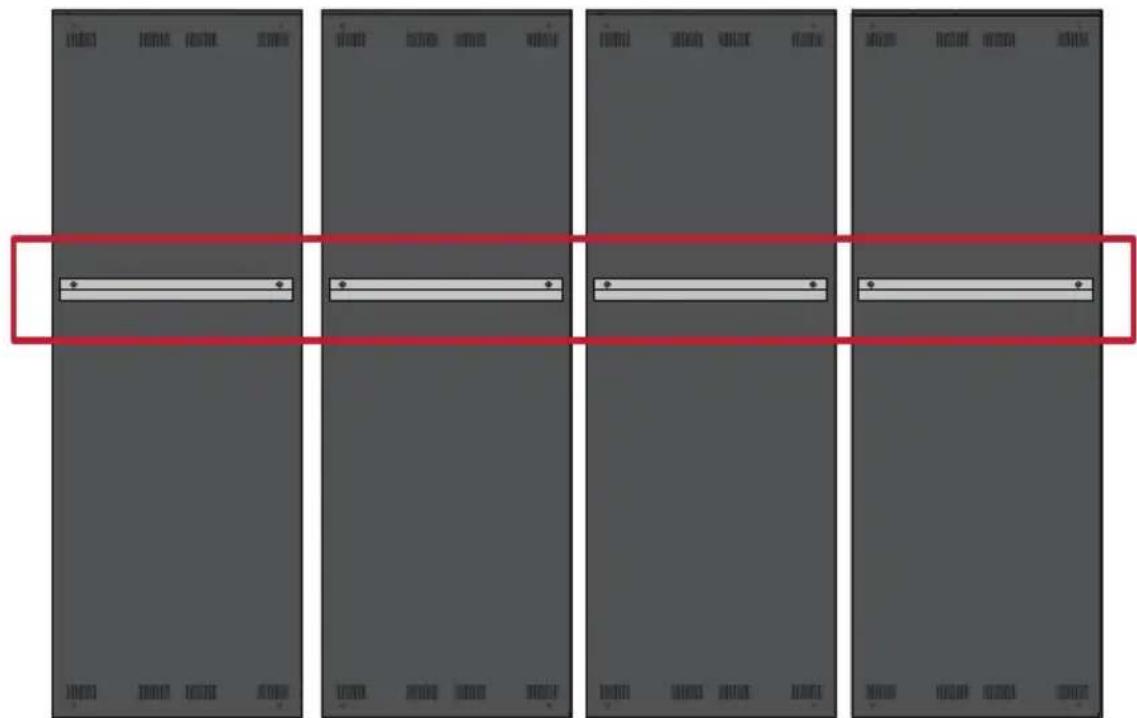

Instalar los armarios centrales

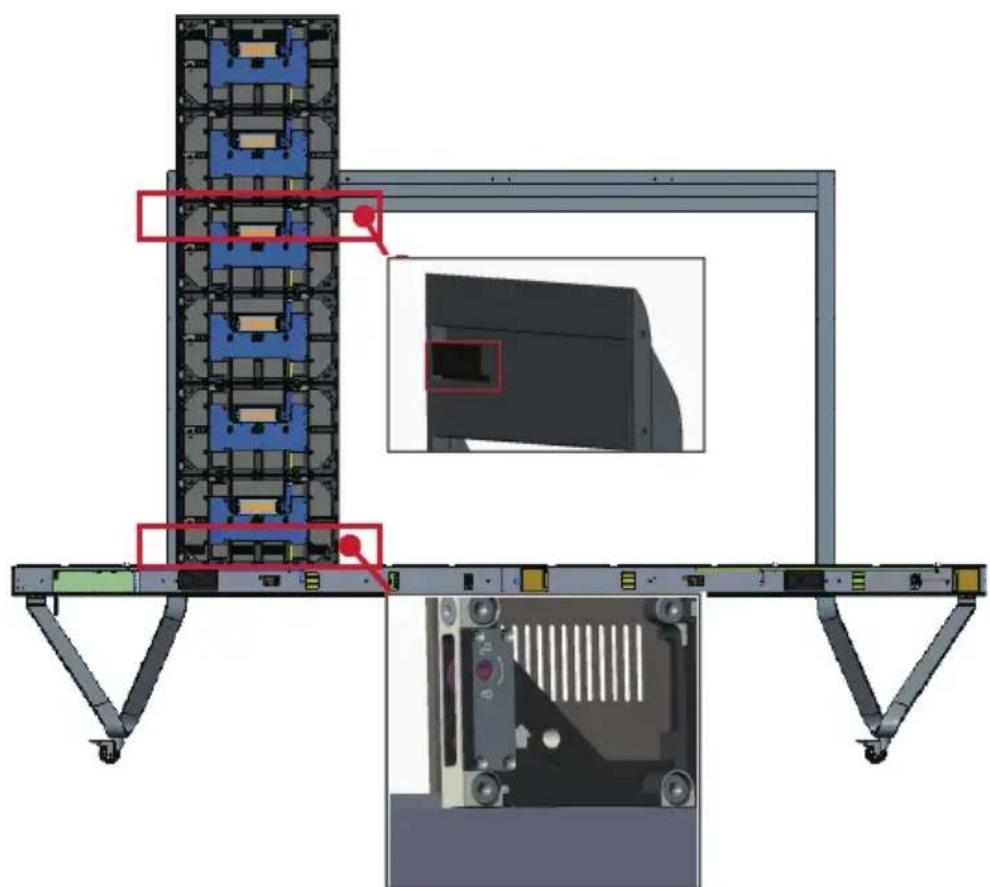

1. Asegúrese de que los 4 soportes de instalación de la parte posterior de los 4 armarios centrales están ubicados tal y como se muestra continua:

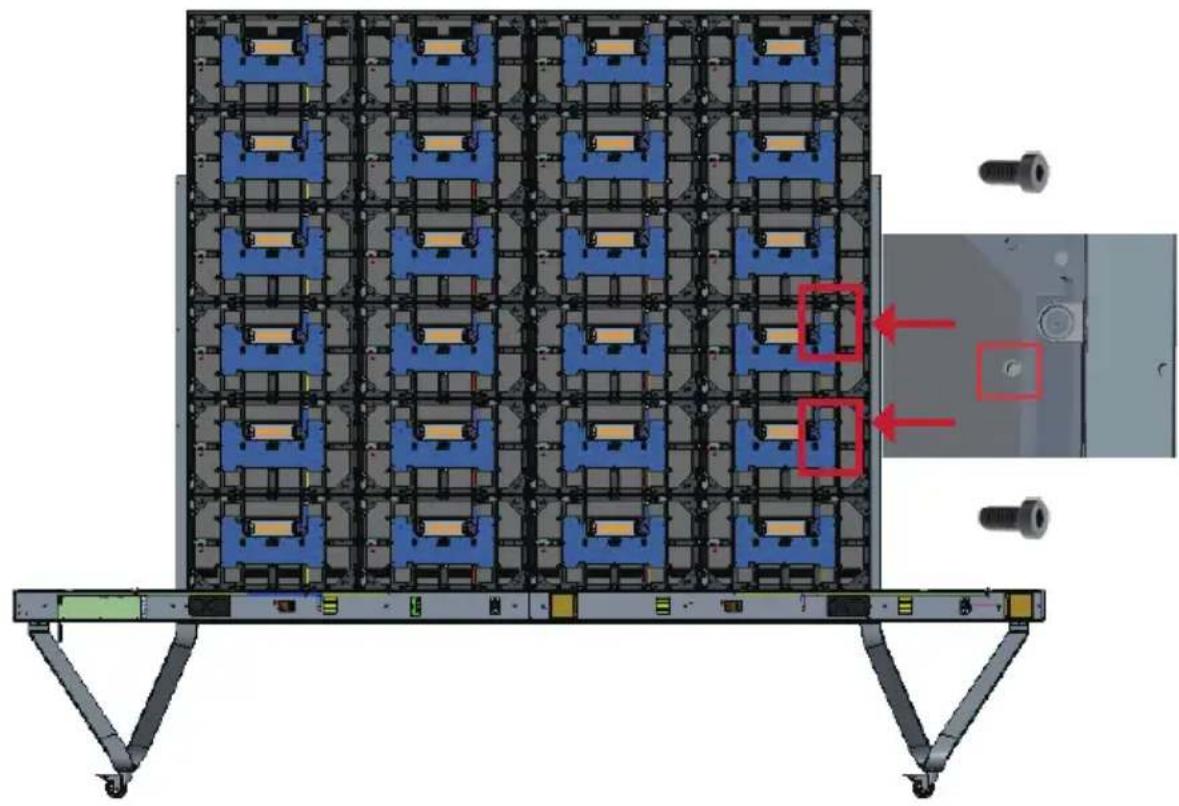

1. Levante con cuidado un armario hasta el pedestal para el suelo, fjando el soporte de instalacion en el canal de soporte de la viga transversal superior. La parte inferior del armario descansará sobre la viga transversal inferior.

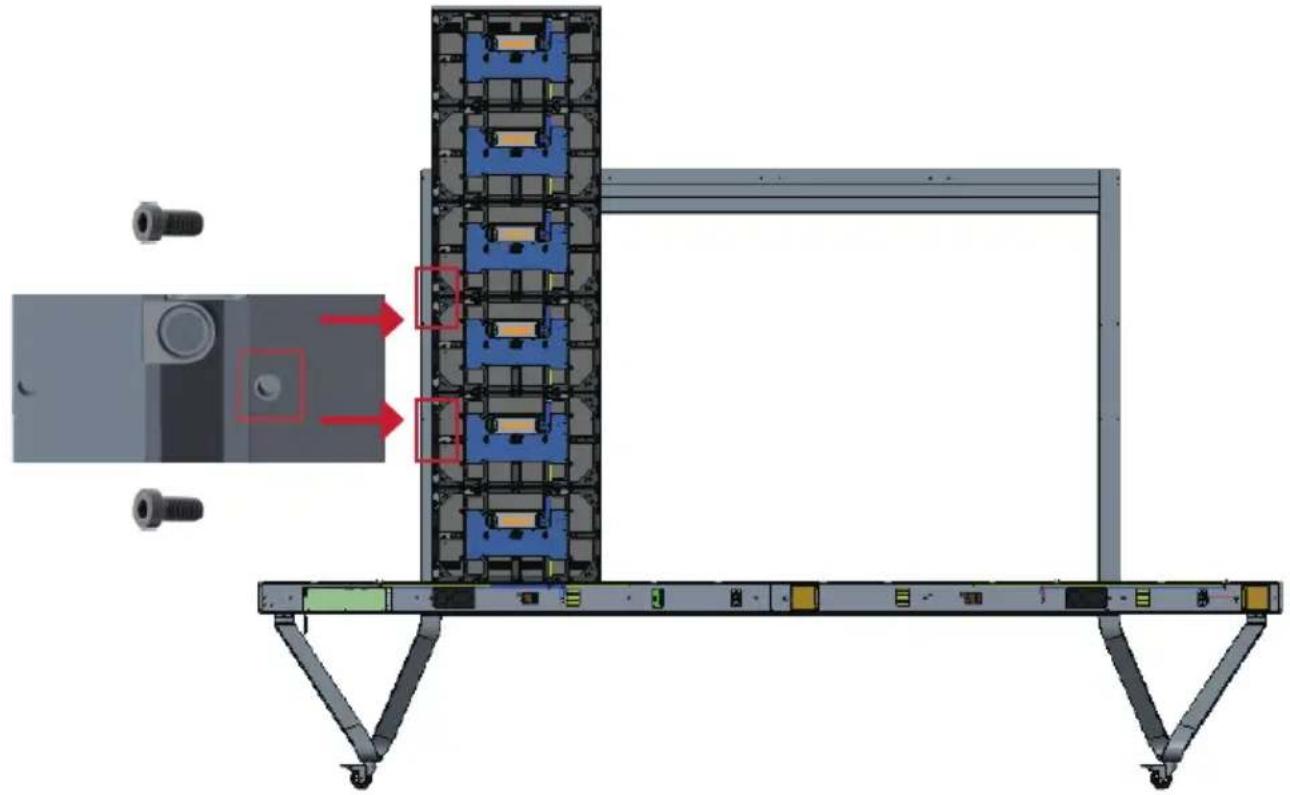

1. Asegure el armario en el soporte con los tornillos proportionados (M6x10 mm).

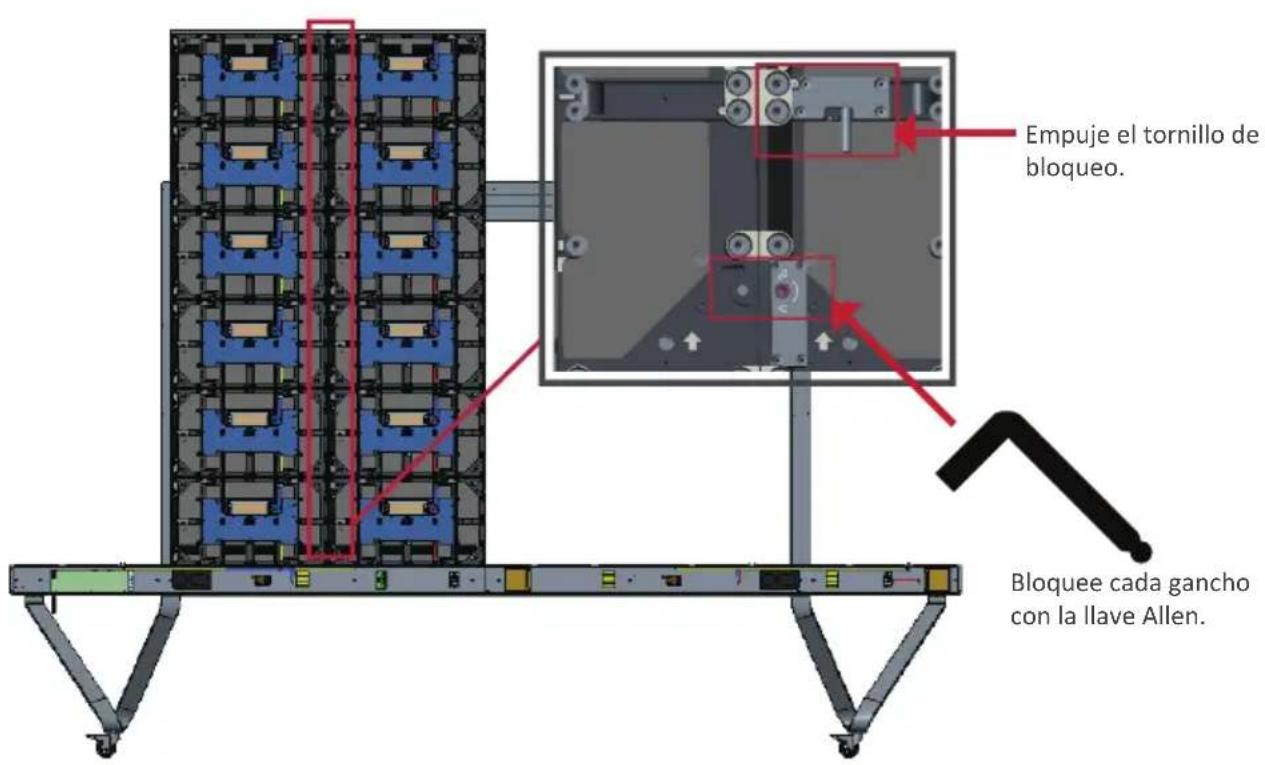

1. Empujé cada tornillo de bloqueo y bloquee cada gancho con la llave Allen para conectar de forma segura cada armario+junto. Puede sernecessary alinear el orificio con una llave Allen para enganchar el tornillo de bloqueo.

NOTA: Hay 6 tornillos debloqueo y 12 ganchos entre cada armario.

1. Repita los pasos 2 a 4 para los armarios intermedios restantes. Asegure el armario al soporte derecho con los tornillos proportionados (M6x10 mm).

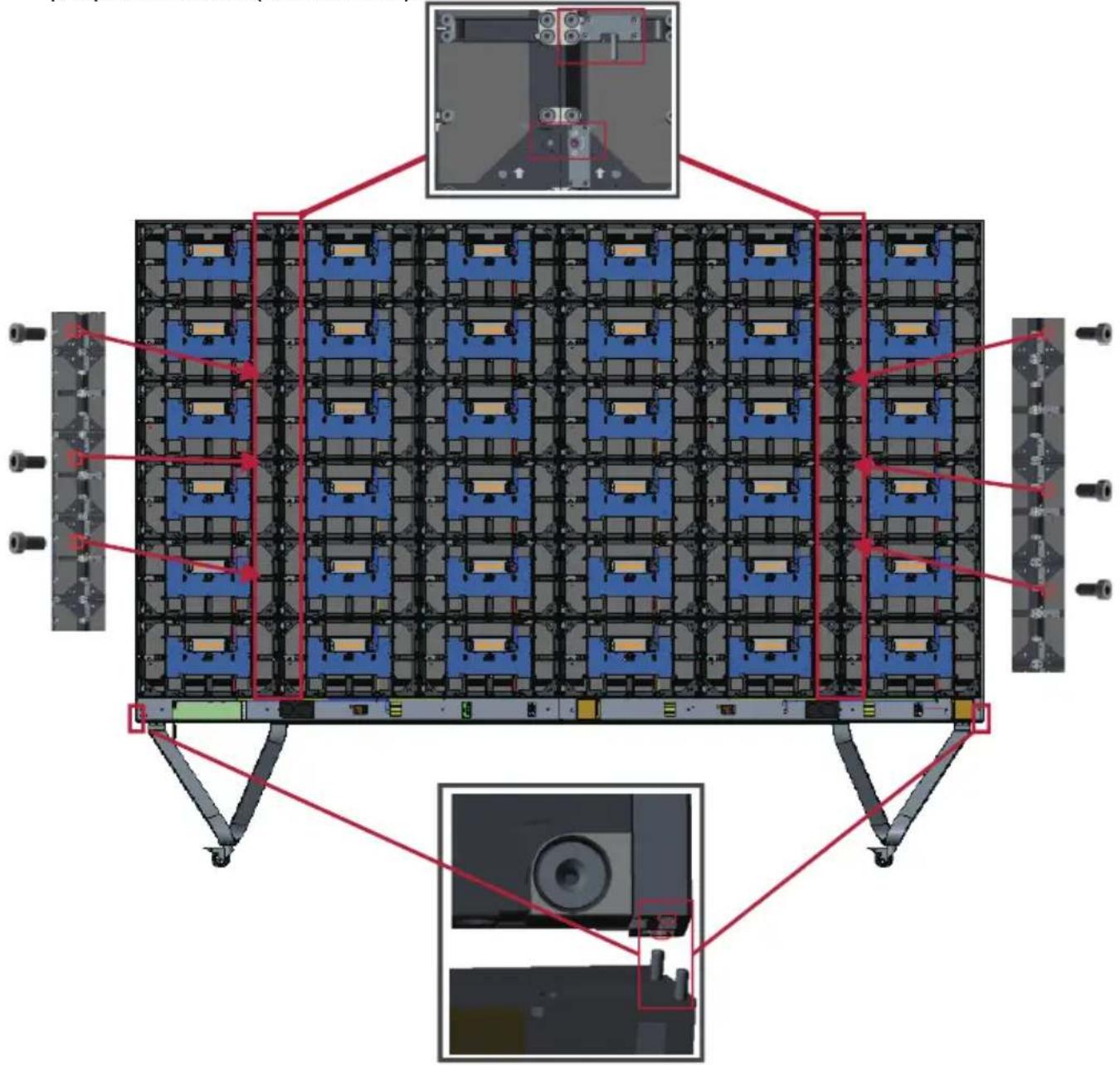

Instalar el armario izquierdo y derecho

1. Levante con cuidado el armario izquierdo y derecho del pedestal del suelo, fjando el soporte de instalacion en el canal del soporte de la viga transversal superior. La parte inferior del armario descansará sobre la viga transversal inferior.

NOTA: Asegürese de que el armario y la caja de control del sistema está alineados.

1. Empujé cada tornillo de bloqueo y bloquee cada gancho con la herramienta hexagonal para unir de forma segura los armarios izquierdo y derechos a los armarios intermedios.
2. Asegure los armarios izquierdo y derecho en el soporte con los tornillos proportionsionados (M6x10 mm).

NOTA: Hay 6 tornillos debloqueo y 12 ganchos entre cada armario.

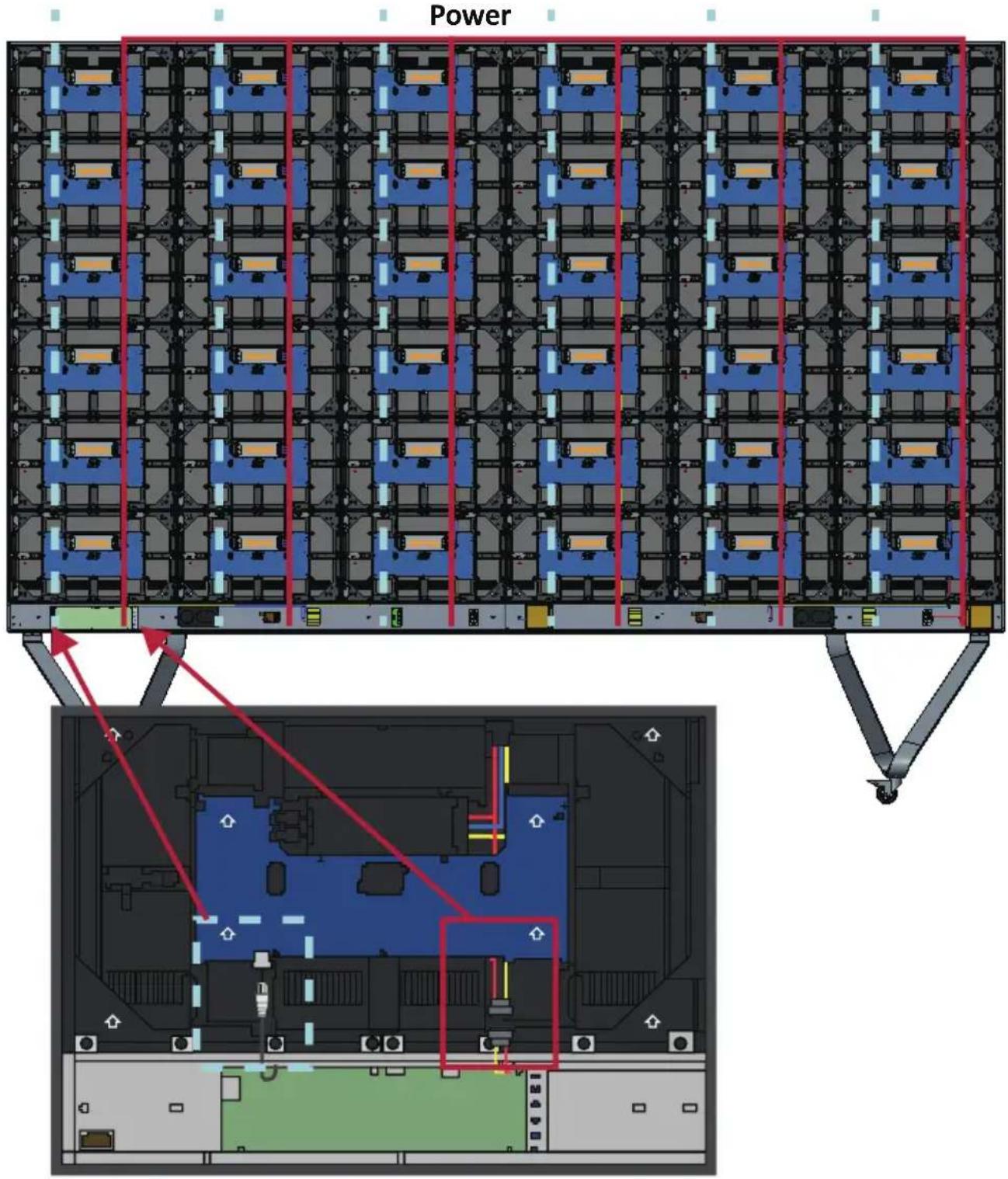

Conectar los cables de red y alimentación

Conecte los cables de red y alimentacion de cada armario a la caja de control del sistemas.

NOTA: Hay 6 cables de red y 6 cables de alimentacion para conectar.

Network 1 Network 2 Network 3 Network 4 Network 5 Network 6

Instalar los;módulos de LED

Instale cada modulo de LED en los armarios, asegurándose de que coincidan los número correspondientes del modulo y del armario. Asegúrese de que losódulos estan alineados entre s y que apenas haySeparated entre cada uno de ellos. Puede que seaAPS necessario golpear suavamente el modulo para que quede al ras.

PRECAUCION Póngase uno quantes antiestéticos antes de Manipular los modulos de LED.

Instalar las cubiertas de la caja de control del sistema

Hay tres (3) cubiertas de caja de control del sistema: Izquierda, central y derecha.

1. Comience instalando la cubierta derecha en la caja de control del sistema.

NOTA: Asegúrese de que el cable del botón de alimentación está conectado al cable de alimentación de la caja de control del sistemas antes de fjjar la cubierta.

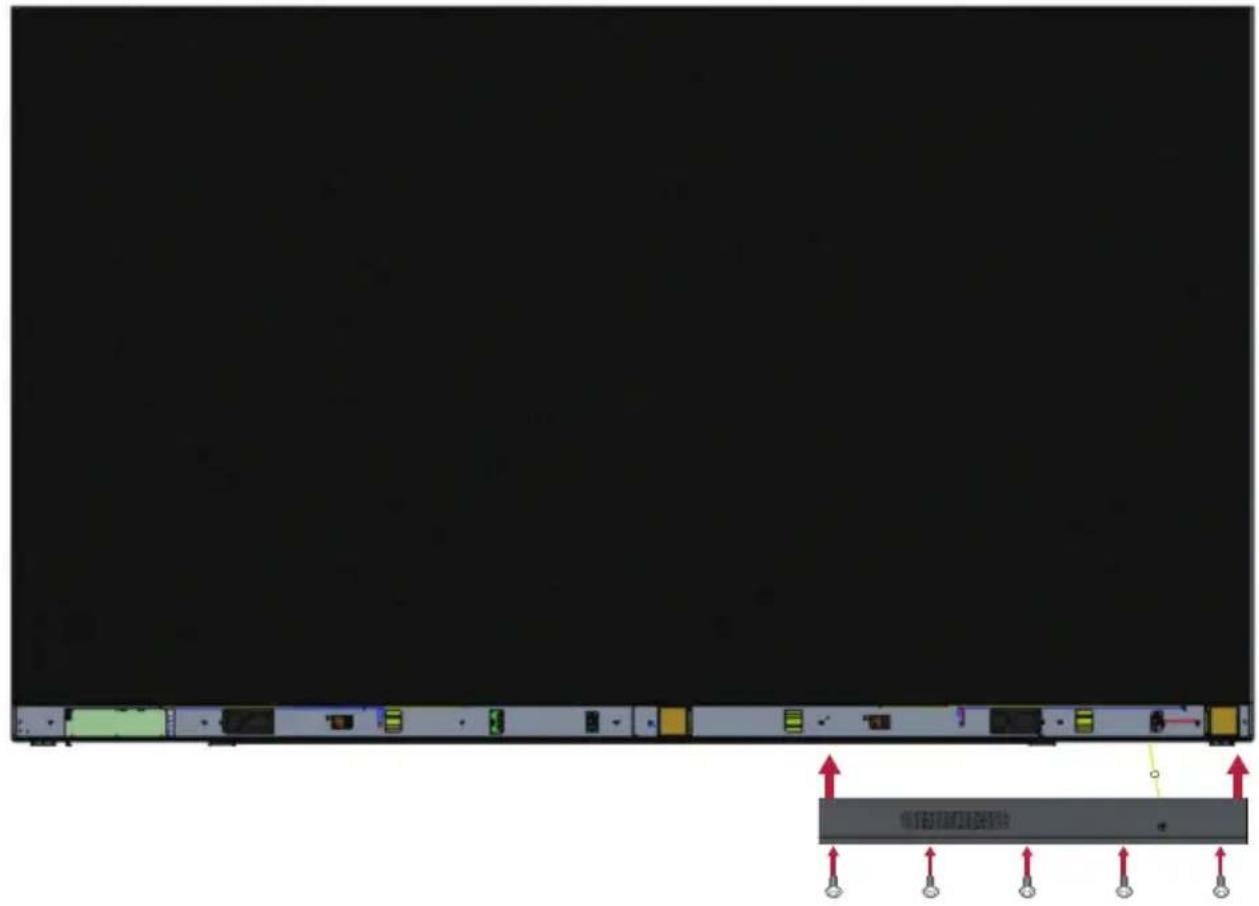

1. Después de conectar el cable del botón de alimentación, asegúrese de que la cubierta derecha está correctamente alineada con la caja de control del sistema; a continuación, asegúrela con los 15 tornillos proportionsionados (KM3x6 mm).

NOTA: Los tornillos (KM3x6 mm) está colocados en la caja de accesorios de la pantalla LED.

1. Pepita los pasos anteriores para la cubierta central e izquierda. Cuando todas las cubiertas estén fjadas,ouldra encender la pantalla de LED.
