LDSTND002 - Düz ekran aparatı VIEWSONIC - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mobil düz ekran standı (zemin tabanı)
Marka	Viewsonic
Model	LDSTND002
Uyumluluk	Yalnızca ViewSonic Direct View LD163-181
Malzeme	Çelik
Tekerlekler	Evet, frenli döner tekerlekler
Renk	Siyah
Paket İçeriği	Sol ve sağ destekler, alt ve üst traversler, M6x80mm cıvatalar, M6x10mm ve KM3x6mm vidalar, Allen anahtarı
Ana Fonksiyonlar	LED ekran için zemin standı, kontrol kutuları ve LED modüllerinin kurulumuna izin verir
Maksimum Yük Kapasitesi	200 kg'a kadar (LD163-181 ekranı için tahmini)
Toplam Yükseklik	Yaklaşık 180 cm (tahmini)
Toplam Genişlik	Yaklaşık 150 cm (tahmini)
Toplam Derinlik	Yaklaşık 80 cm (tahmini)
Sadece Stand Ağırlığı	Yaklaşık 50 kg (tahmini)
Güvenlik	Devrilme riski, önden itmeyin, hareket ettirmeden önce tekerlekleri kilidini açın
Bakım	Yumuşak ve kuru bir bezle temizleyin, aşındırıcı ürünler kullanmayın
Onarılabilirlik	Aletlerle sökülebilir (Allen anahtarı, tornavida)
Garanti	2 yıl (standart Viewsonic)
Kurulum	Montaj gerektirir, kılavuzdaki talimatları izleyin

Sık sorulan sorular - LDSTND002 VIEWSONIC

Hangi ekranlar Viewsonic LDSTND002 standı ile uyumludur?

Bu stand yalnızca ViewSonic Direct View LD163-181 ekranı için tasarlanmıştır. Diğer modellerle kullanılması dengesizliğe ve yaralanmalara neden olabilir.

LDSTND002 zemin standı nasıl monte edilir?

Sol ve sağ destekleri alt ve üst traverslere M6x80mm cıvatalar ve verilen Allen anahtarı ile sabitleyin. Tüm cıvataları doğru şekilde sıkın.

Stand tekerleklerle birlikte mi geliyor?

Evet, stand frenli döner tekerleklere sahiptir. Standı hareket ettirmeden önce daima frenleri açın.

Bu standı standart bir televizyon için kullanabilir miyim?

Hayır, bu stand yalnızca ViewSonic LD163-181 LED ekranı için tasarlanmıştır. Klasik televizyonlar için uygun değildir.

Hangi güvenlik önlemlerine uyulmalıdır?

Standı kablolar veya düz olmayan yüzeyler üzerinde yuvarlamayın. Ekranın önünden itmeyin. Devrilmeyi önlemek için tekerlekleri yerine kilitleyin.

Stand nasıl temizlenir?

Toz almak için yumuşak ve kuru bir bez kullanın. Cilayı bozabilecek kimyasal veya aşındırıcı ürünlerden kaçının.

Stand ekranın ağırlığını taşıyabilir mi?

Evet, ViewSonic LD163-181 ekranının ağırlığını taşıyacak şekilde tasarlanmıştır. Yük kapasitesinin 200 kg olduğu tahmin edilmektedir.

Bu stand için yedek parçalar mevcut mu?

Viewsonic belirli yedek parçalar sağlamaz. Kaybolma veya kırılma durumunda, yedek vidalar veya montaj kiti için müşteri hizmetleriyle iletişime geçin.

Ekran standa nasıl sabitlenir?

Kılavuzdaki adımları izleyin: merkez kutuları, ardından sol ve sağ kutuları traverslere takın ve M6x10mm vidalarla sabitleyin. Ardından LED modüllerini numaralara uygun şekilde takın.

Stand yüksekliği ayarlanabilir mi?

Hayır, stand yükseklik ayarlı değildir. LD163-181 ekranına uygun sabit bir yükseklik için tasarlanmıştır.

KULLANIM KILAVUZU LDSTND002 VIEWSONIC

Hizli Bavlangiç Kilavuzu

Aandeslag

KpaTKoe pyKOBoCTBO no haay pa6OtbI

Floor Stand Installation

Zemin standi stege bagl bir aksesuardir. LED Ekraninizi stand uzerine takmak ve kurmak icin asagidaki talimatlari izleyin.

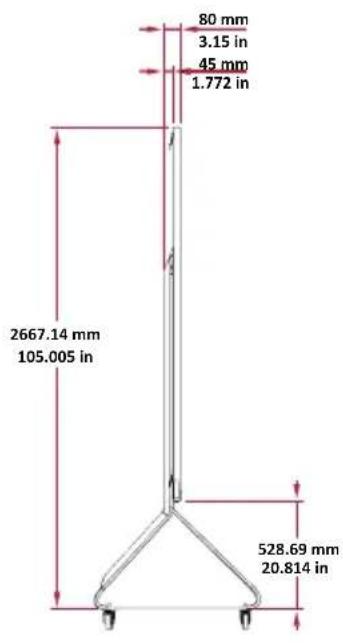

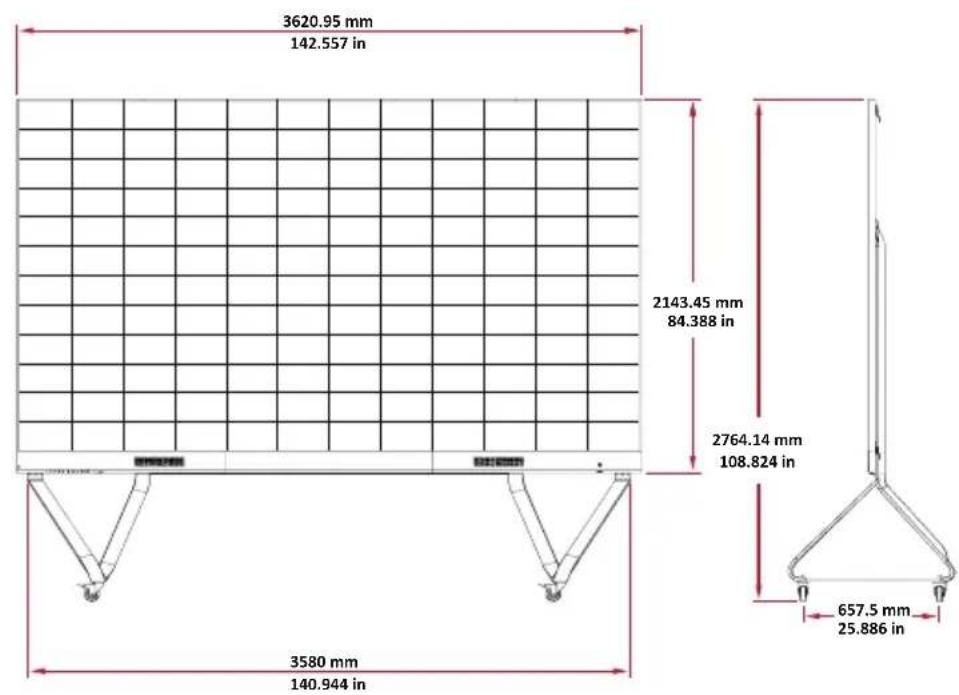

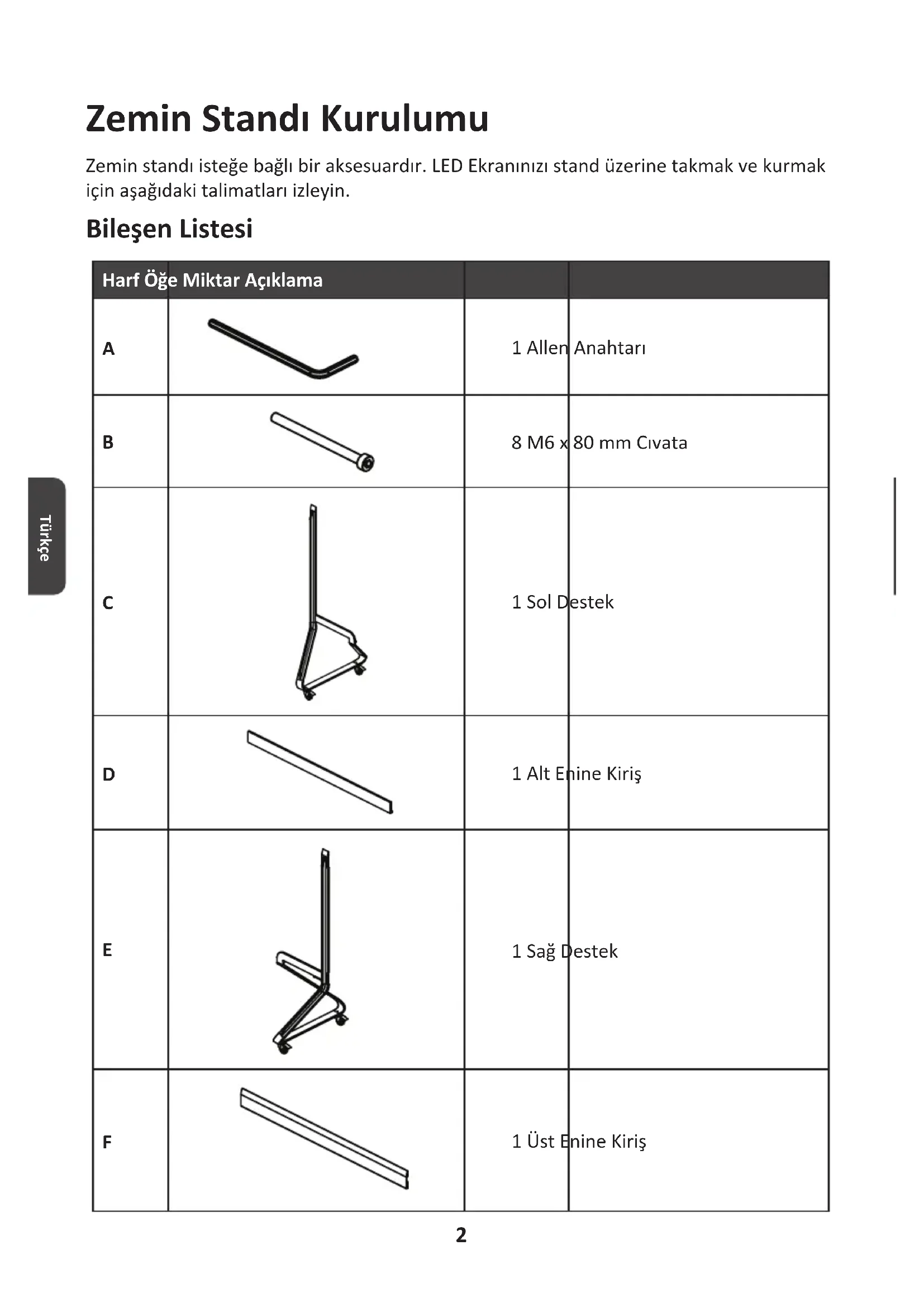

Bileşen Listesi

Harf Öğe Miktar Açıklama
A		1 Allen	Anahtarı
B		8 M6 x 80 mm Civata
C		1 Sol Destek
D		1 Alt Endine Kiris
E		1 Sağ Destek
F		1 Üst Endine Kiris

DIKKAT

• Bu Stand yalnizca ViewSonic Direct View LD163-181 ile kullanilmaldir. Bu standinbara modellerle kullanilmasi dengesizlige ve yaralanmaya neden olabilir.

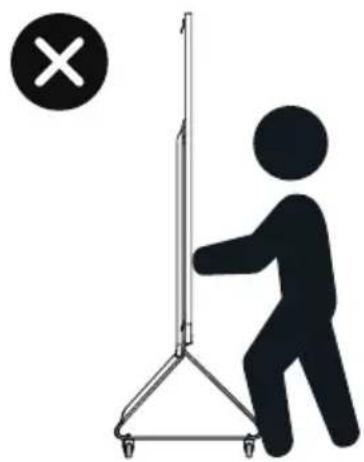

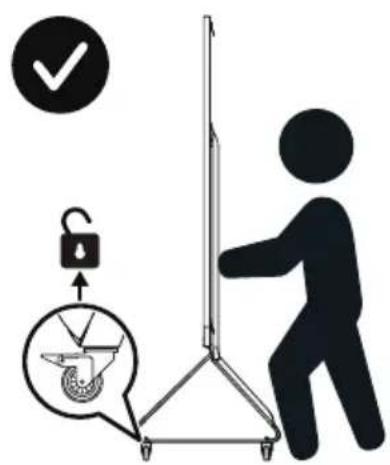

! DEVRILME TEHLIKESI!

• Standi kablo üzerinde, purüzlu, kirli, yumusak veya yuksek eğimli yüseylerde YUVARLAMAYIN.
• Ekranın onunü ITTIRMEYIN. Taşimadan once daima tekerleklerin kilidi yüz. Bu uyariya uyulmaması, ekipmanın hasar görmesine ve kişişel yaralanmaya neden olabilir.

Zemin Standini Kurma

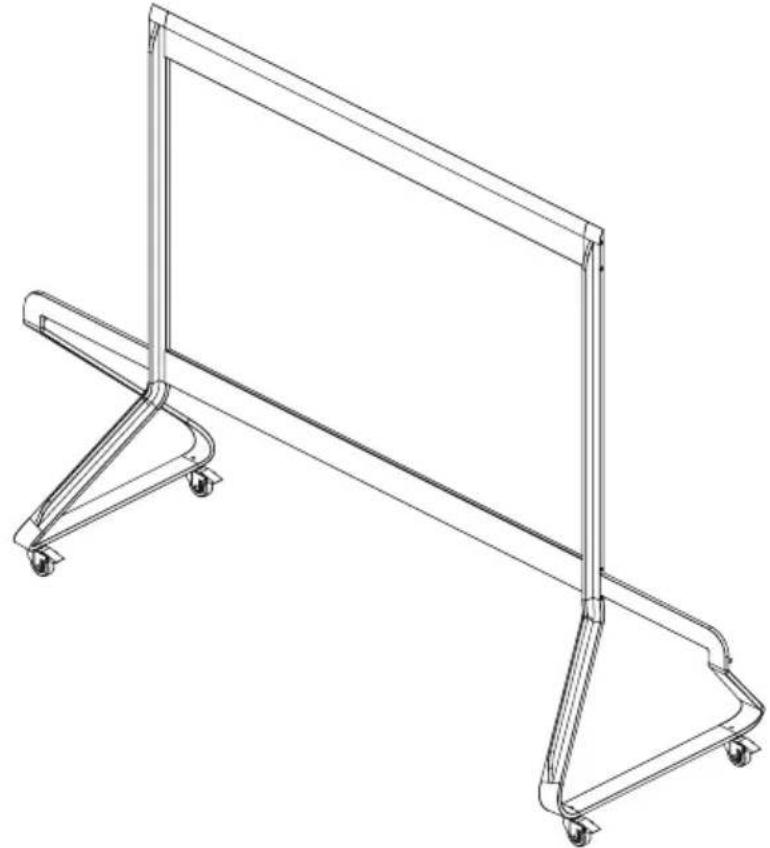

1. Sol Destek "C"yi Alt Enine Kiris "D"ye iki (2) M6 x 80 mm civatayla "B" ve alyan anahtarı "A" kullanarak baglaysia.

1. Sağ Destek "E"yi Alt Enine Kirişi (2) M6 x 80 mm civatayla baglayin.

1. Üst Enine Kiriş "F"yi Sol ve Sağ Desteklere dört (4) M6 x 80 mm civatayla baglayin.

1. Tüm civatalarin bir alyan anahtararyla dizgün sikildigindan emin olun.

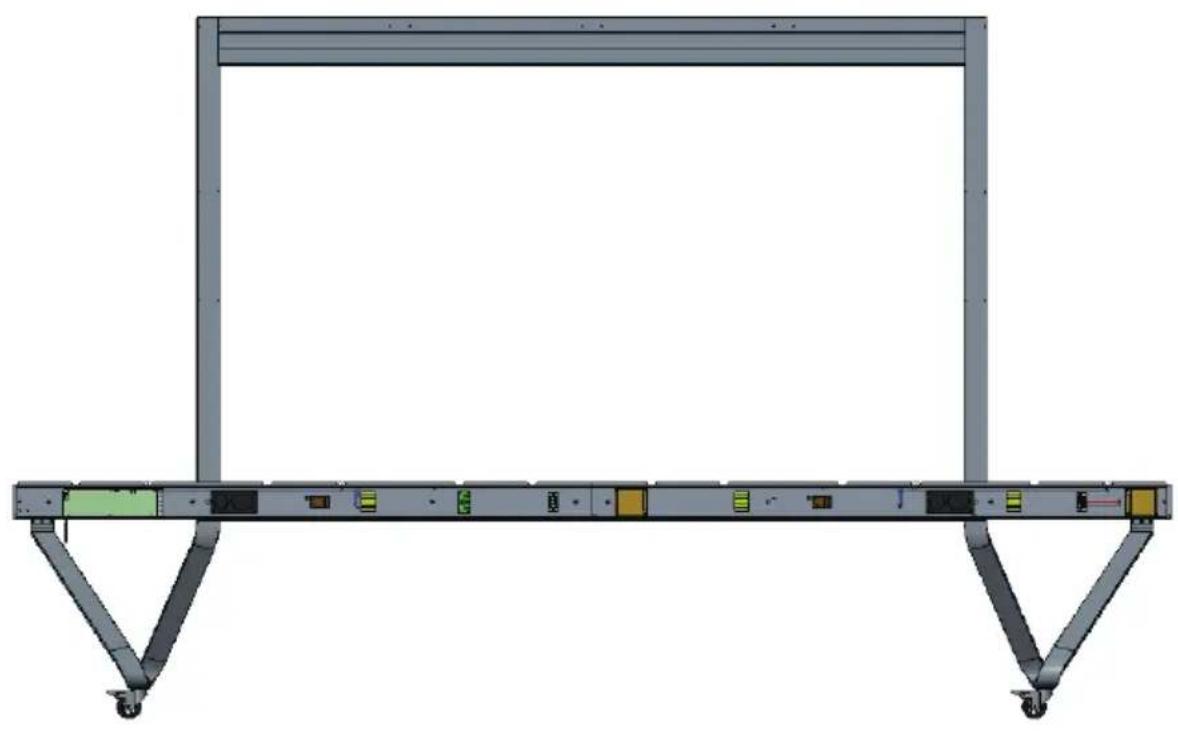

Sistem Kontrol Kutusunu Zemin Tabanina Bağlama

1. Dikkatli bir sekilde Sistem Kontrol Kutusu panelinin katini açın. Anaystem kontrol panosunun solda oldugundan emin olun.

NOT: Sistem Kontrol Kutusu takili kabolarla iki parçaya ayrildigiindan dikkat edin.

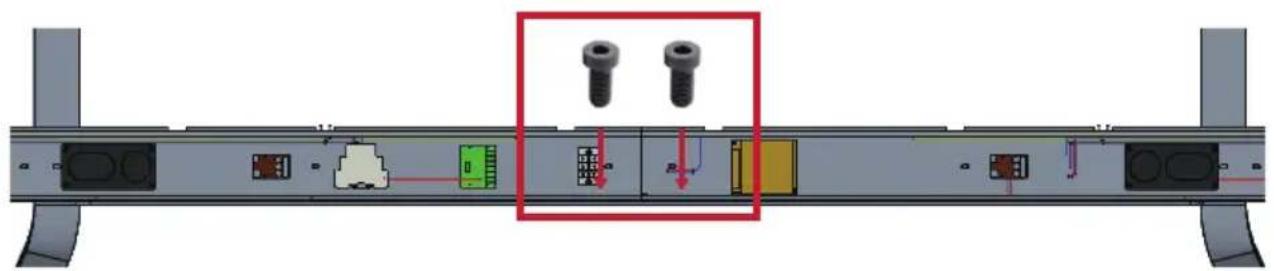

1. Sistem Kontrol Kutusunu Alt Enine Kiristeki sekiz (8) delikle hizalayin ve sekiz (8) M6 x 10mm vidayla sabitleyin.

1. Sistem Kontrol Kutusunun iki yarisini baglamak icin iki (2) ek vidayi (M6x10 mm) takin.

NOT: Vidalar (M6x10mm) LED ekranin aksesuar kutusunda bulunur.

Orta Kasaları Takma

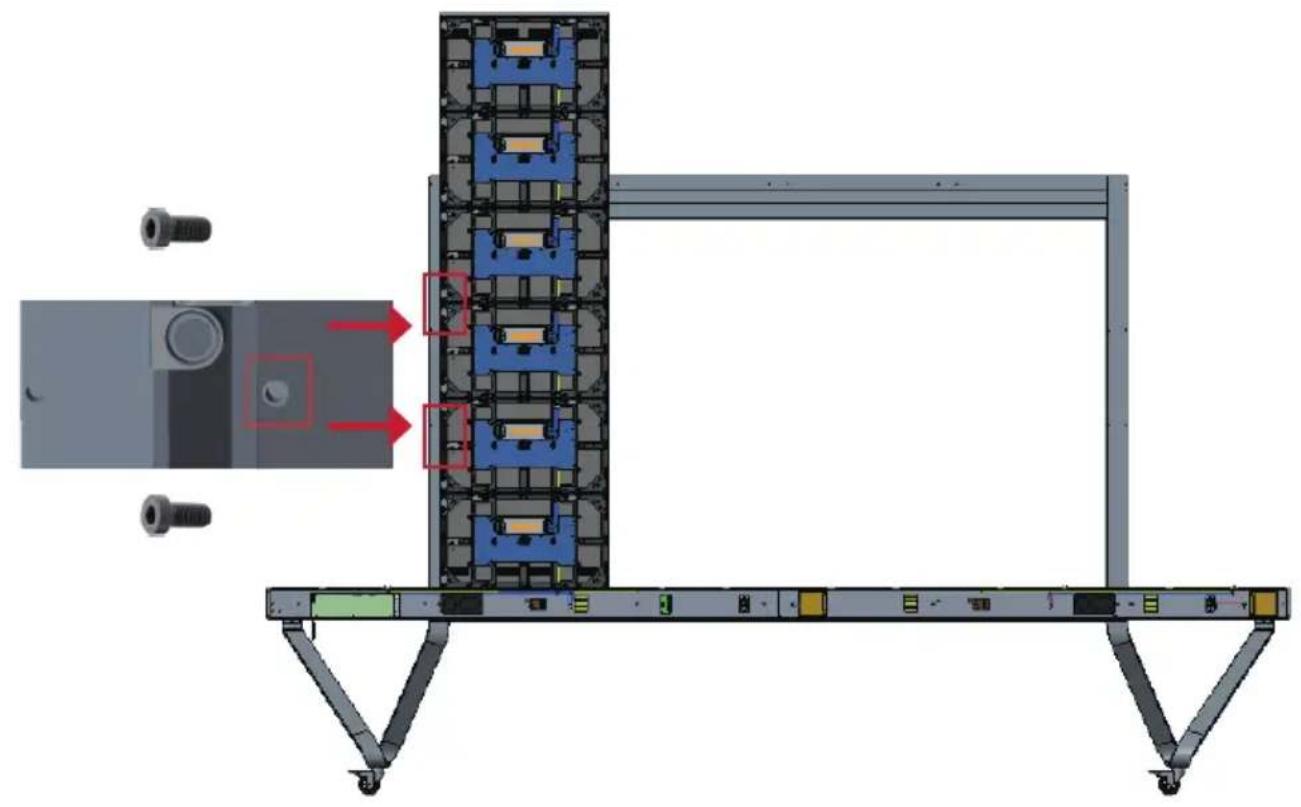

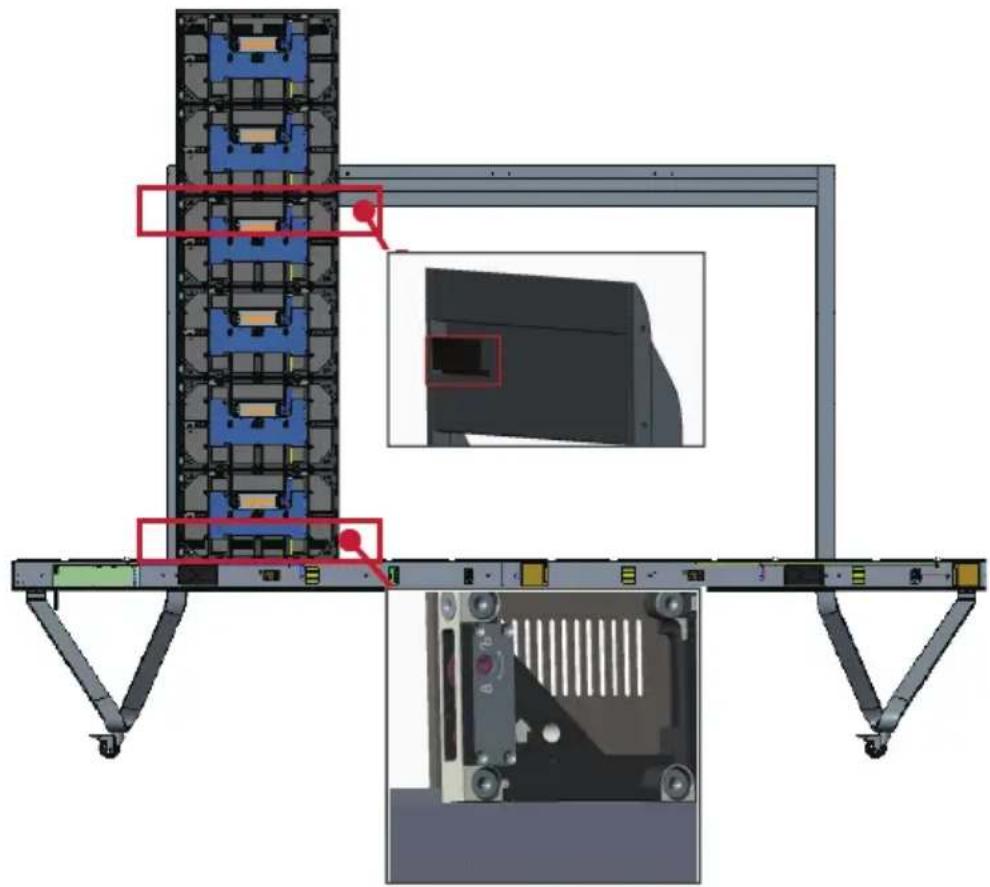

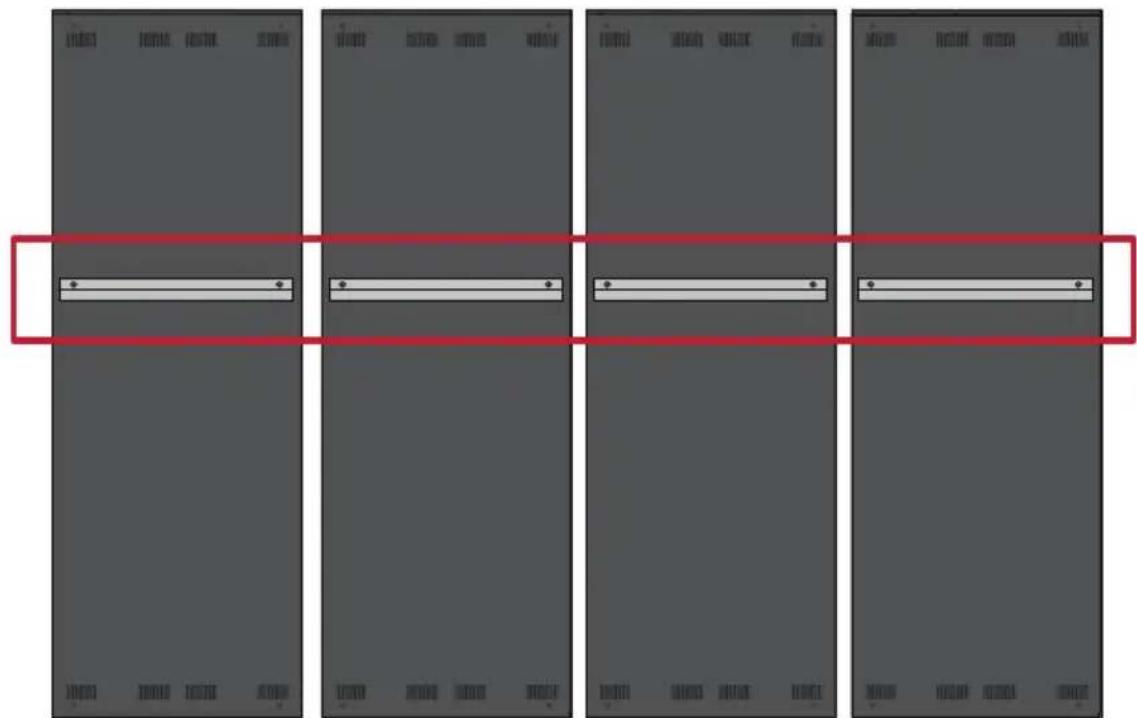

1. 4 Orta Kasa arkasindaki 4 Montaj Braketinin asagida gosterilen sekilde konumlandirildigindan emin olun:

1. Montaj Braketini Üst Enine Kırısin destek kanalın sabitleyerek Kabini Zemin Standina dokkatle kaldırın. Kabinin altı Alt Enine Kırış dayanacaktır.

1. Kabini birlikte verilen vidalarla (M6x10mm) Destege sabitleyin.

1. Her bir Kilitleme Civatasini itin ve her bir kasayi sikica birbirine baglamak icin her bir Kancayi alyan anahtari ile kitleyin. Kilitleme Civatasini etkin hale getirmek icin deligi alyan anahtariyla hizalamak gerekebilir.

NOT: Her bir kabinarasinda 6 Kilitleme Civatasi ve 12 Kanca bulunur.

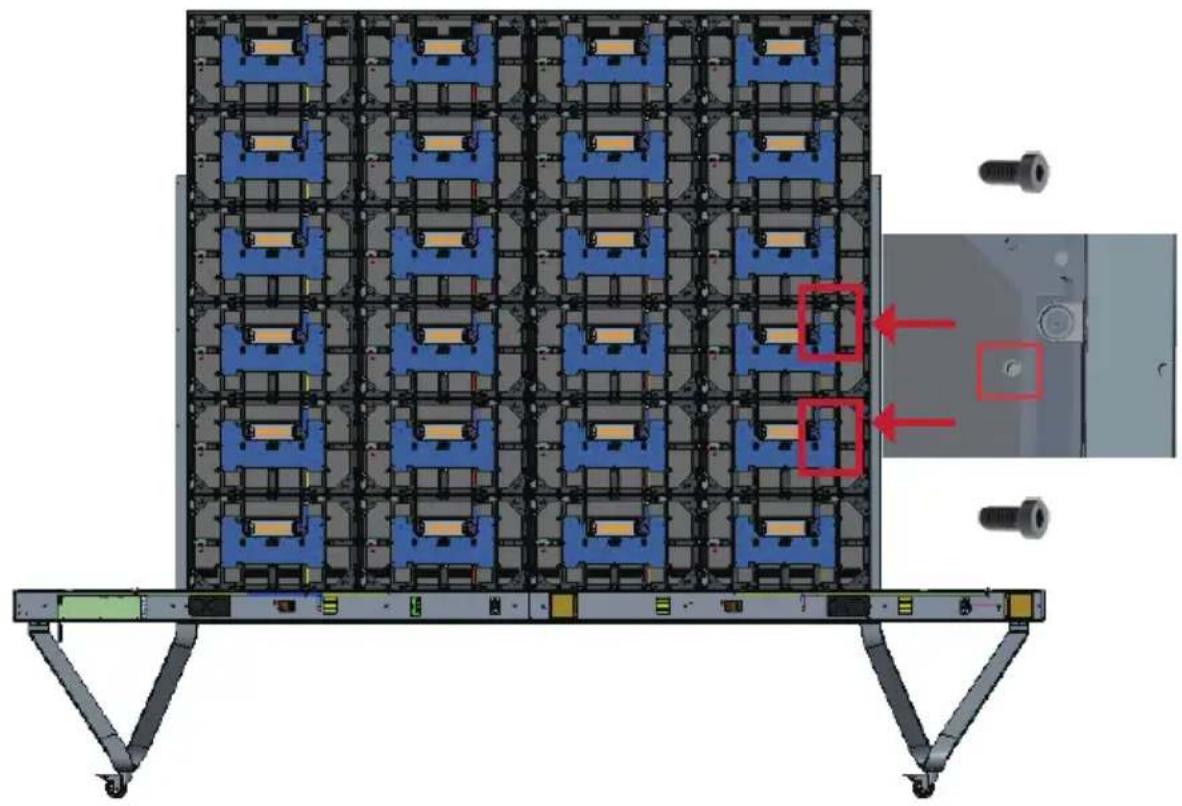

1. Kalan Orta Kabinler için 2~4 Adimi larini tekrar edin, Kabini birlikte verilen vidalarla (M6x10mm) Sag Desteğe sabitleyin.

rurkge

Sol ve Sağ Kabini Takma

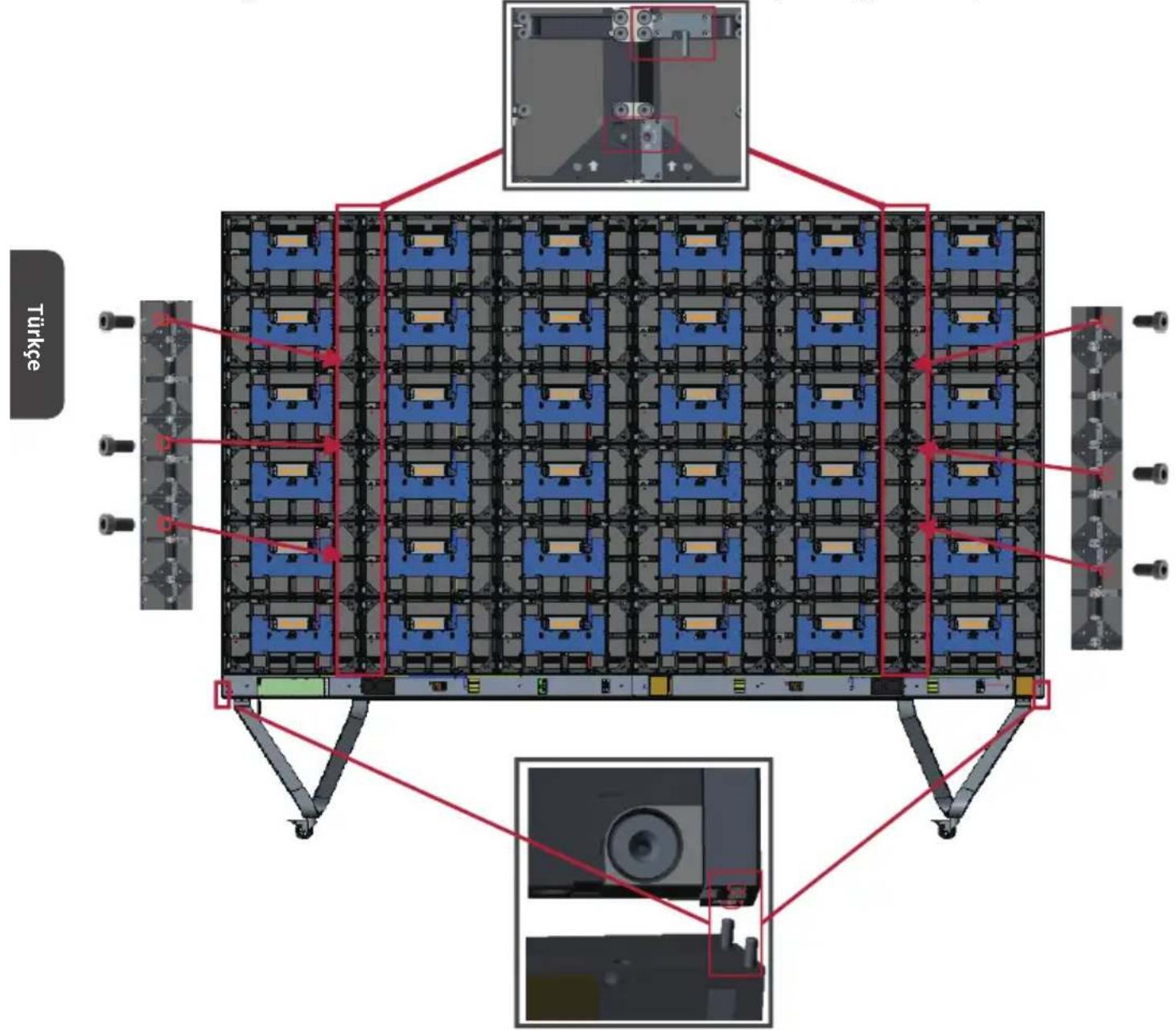

1. Montaj Braketini Üst Enine Kırısin destek kanalın sabitleyerek Sol ve Sag Kabini Zemin Standina dikkatle kaldırın. Kabinin altı Alt Enine Kırış dayanacaktır.

NOT: Kabin ve Sistem Kontrol Kutusunun deliklerini hizaladiginizdan emin olun.

1. Her bir Kilitleme Civatasini itin ve Sol ve Sag Kabini Orta Kabinlere sikica sabitlemek icin her bir Kancayi alyan anahtarı ile kilitleyin.
2. Sol ve Sağ Kabini birlikte verilen vidalarla (M6x10mm) Desteğe sabitleyin.

NOT: Her bir kabinarasinda 6 Kilitleme Civatasi ve 12 Kanca bulunur.

Ağ ve Güç Kablolarinı Baglayın

Her bir Kabinin A've Guc kabolarini Sistem Kontrol Kutusuna baglayin.

NOT: Bağlanacad 6 Ag ve 6 Güç kablosuvardir.

Network 1 Network 2 Network 3 Network 4 Network 5 Network 6

LED Modüllerini Takma

Modüldeki ilgili saylari Kabinle eşleştirdiginizden emin olarak her bir LED Modülünu Kabinlere takın. Her bir Modülbu boşaltıgünizdan ve birbirıarasinda hiç boşluk olmadırgan yan ya da az boşluk olduguundan emin olun. Boşaltmak ilen module hafifcede dokunmak gerekebilir.

DIKKAT LED modulleri takmadan once lufen Antistatik Eldivenler takin.

Sistem Kontrol Kutusu Kapaklarini Takma

(3) Sistem Kontrol Kutusu Kapagi vardir: Sol, Orta ve Sağ.

1. Sağ Kapaşi Sistem Kontrol Kutusuna takarak baslayin.

NOT: Kapagi sabitlemeden once Güç Düğmesi kablosunun Sistem Kontrol Kutusu Güç kablosuna baglandından emin olun.

1. Guc Dugmesi kablosunu bagladiktan sonra Sag Kapaçın Sistem Kontrol Kutusu ile dizgün hizalandından emin olun; sonra saglanan 15 vidayla (KM3x6 mm) sabitleyin.

NOT: Vidalar (KM3x6mm) LED ekranin aksesuar kutusunda bulunur.

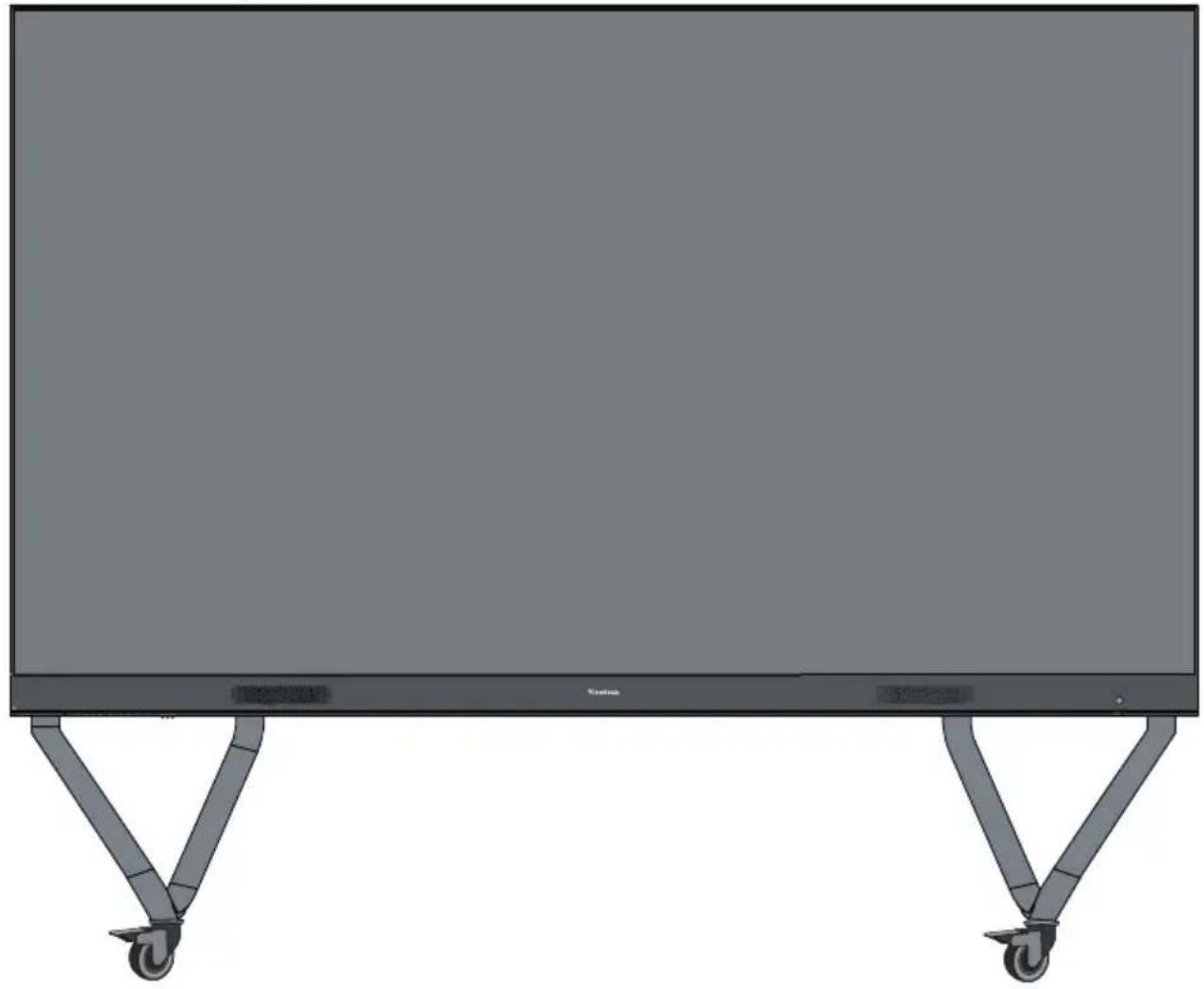

1. Orta ve Sol Kapak icin yukaridaki adimlari yineleyin. Kapaklarin tumu sabitlendiginde LED Ekraniniz açilmaya hazirdir.
