Type de produit	Support écran plat mobile (socle de sol)
Marque	Viewsonic
Modèle	LDSTND002
Compatibilité	ViewSonic Direct View LD163-181 uniquement
Matériau	Acier
Roulettes	Oui, pivotantes avec freins
Couleur	Noir
Contenu de l'emballage	Supports gauche et droit, traverses inférieure et supérieure, boulons M6x80mm, vis M6x10mm et KM3x6mm, clé Allen
Fonctions principales	Support de sol pour écran LED, permet l'installation de boîtiers de commande et modules LED
Capacité de charge maximale	Jusqu'à 200 kg (estimation pour écran LD163-181)
Hauteur totale	Environ 180 cm (estimation)
Largeur totale	Environ 150 cm (estimation)
Profondeur totale	Environ 80 cm (estimation)
Poids du support seul	Environ 50 kg (estimation)
Sécurité	Risque de basculement, ne pas pousser par l'avant, déverrouiller les roues avant déplacement
Entretien	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits abrasifs
Réparabilité	Démontable avec outils (clé Allen, tournevis)
Garantie	2 ans (standard Viewsonic)
Installation	Nécessite assemblage, suivre les instructions de la notice

FOIRE AUX QUESTIONS - LDSTND002 VIEWSONIC

Quels écrans sont compatibles avec le support Viewsonic LDSTND002 ?

Ce support est conçu exclusivement pour l'écran ViewSonic Direct View LD163-181. L'utiliser avec d'autres modèles peut entraîner une instabilité et des blessures.

Comment assembler le support de sol LDSTND002 ?

Fixez les supports gauche et droit aux traverses inférieure et supérieure à l'aide des boulons M6x80mm et de la clé Allen fournie. Serrez tous les boulons correctement.

Le support est-il livré avec des roulettes ?

Oui, le support est équipé de roulettes pivotantes avec freins. Déverrouillez toujours les freins avant de déplacer le support.

Puis-je utiliser ce support pour un téléviseur standard ?

Non, ce support est conçu uniquement pour l'écran LED ViewSonic LD163-181. Il n'est pas adapté aux téléviseurs classiques.

Quelles sont les précautions de sécurité à respecter ?

Ne pas faire rouler le support sur des câbles ou surfaces inégales. Ne pas pousser par l'avant de l'écran. Verrouillez les roues une fois en place pour éviter tout basculement.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.

Le support peut-il supporter le poids de l'écran ?

Oui, il est conçu pour supporter le poids de l'écran ViewSonic LD163-181. La capacité de charge est estimée à 200 kg.

Y a-t-il des pièces détachées disponibles pour ce support ?

Viewsonic ne fournit pas de pièces détachées spécifiques. En cas de perte ou de casse, contactez le service client pour obtenir des vis de rechange ou un kit de montage.

Comment fixer l'écran sur le support ?

Suivez les étapes de la notice : installez les boîtiers centraux, puis les boîtiers gauche et droit sur les traverses, et fixez-les avec les vis M6x10mm. Ensuite, installez les modules LED en respectant les numéros.

Le support est-il réglable en hauteur ?

Non, le support n'est pas réglable en hauteur. Il est conçu pour une hauteur fixe adaptée à l'écran LD163-181.

MODE D'EMPLOI LDSTND002 VIEWSONIC

Guide de démarrage rapide

Installation du socle de sol

Le socle de sol est un accessoire optionnel. Suivez les instructions ci-dessous pour assembler et installer votre écran LED sur le support.

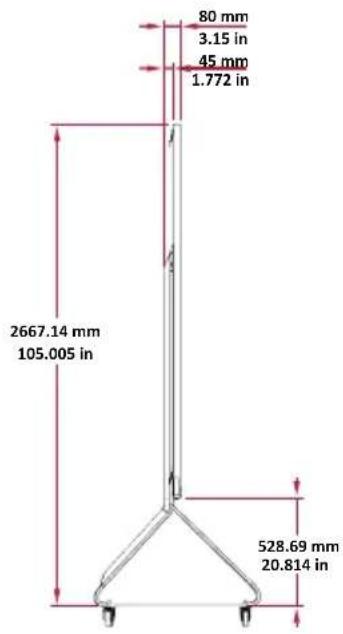

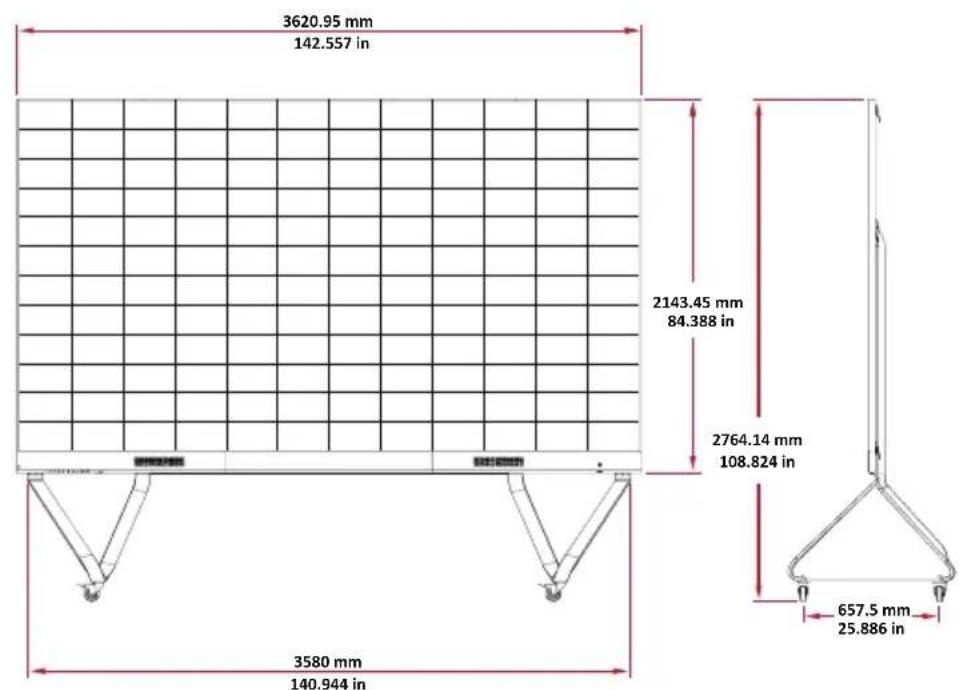

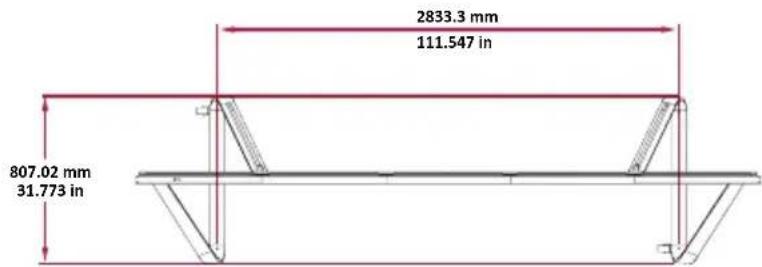

Liste des éléments

Lettre Élement Quantité Description
A		1 Outil	hexagonal (clé Allen)
B		8 Bouton M6 x 80 mm
C		1 Support gauche
D		1 Traverse inférieure
E		1 Support droit
F		1 Traverse supérieure

• Ce support ne doit être utilisé qu'avec ViewSonic Direct View LD163-181 uniquement. L'utilisation de ce support avec d'autres modèles peut entraîner une instabilité et des blessures.

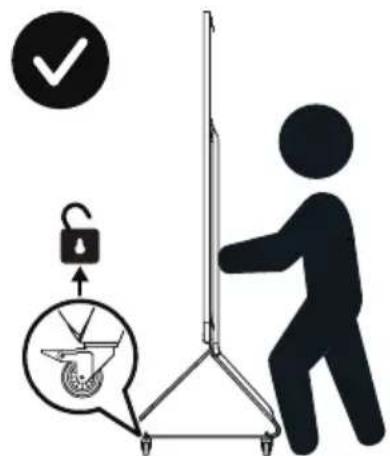

RISQUE de basculement!

• NE PAS faire rouler le support sur des câbles, des surfaces inégales, sales, molles ou inclinées.
• NE PAS pousser en appuyant à l'avant de l'écran. Déverrouillez toujours les roues avant de déplacer le support. Le non-respect de cette précaution peut entraîner des dommages matériels et des blessures.

Assemblage du support de sol

1. Fixez le support gauche "C" à la traverse inférieure "D" avec deux (2) boulons M6 x 80mm "B" et une clé Allen "A".

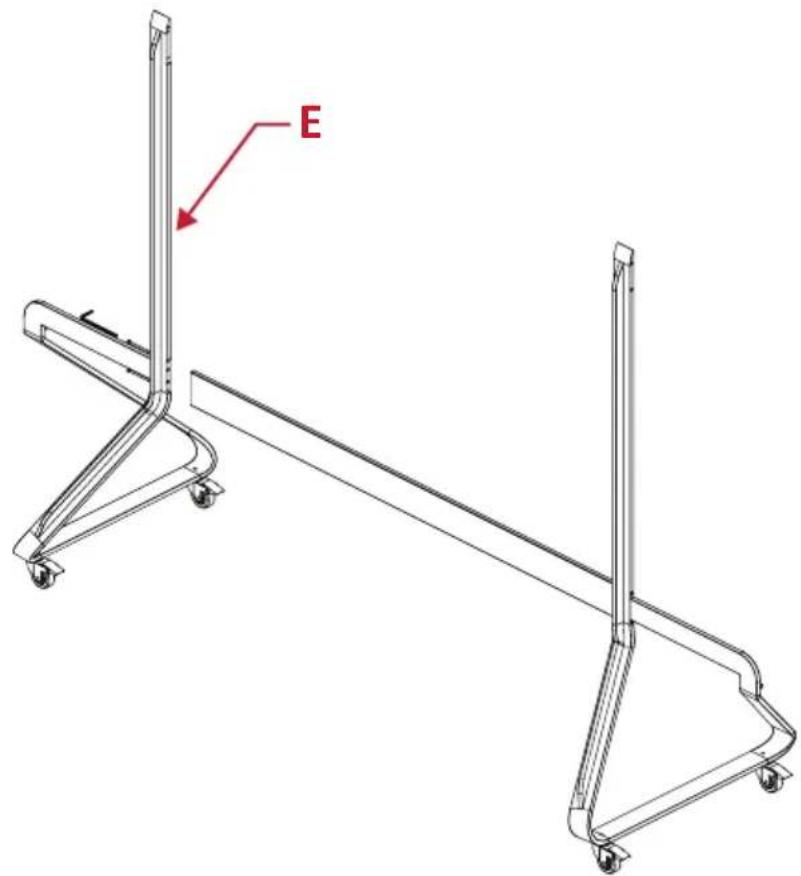

1. Fixez le support droit "E" à la traverse inférieure avec deux (2) boulons M6 x 80 mm.

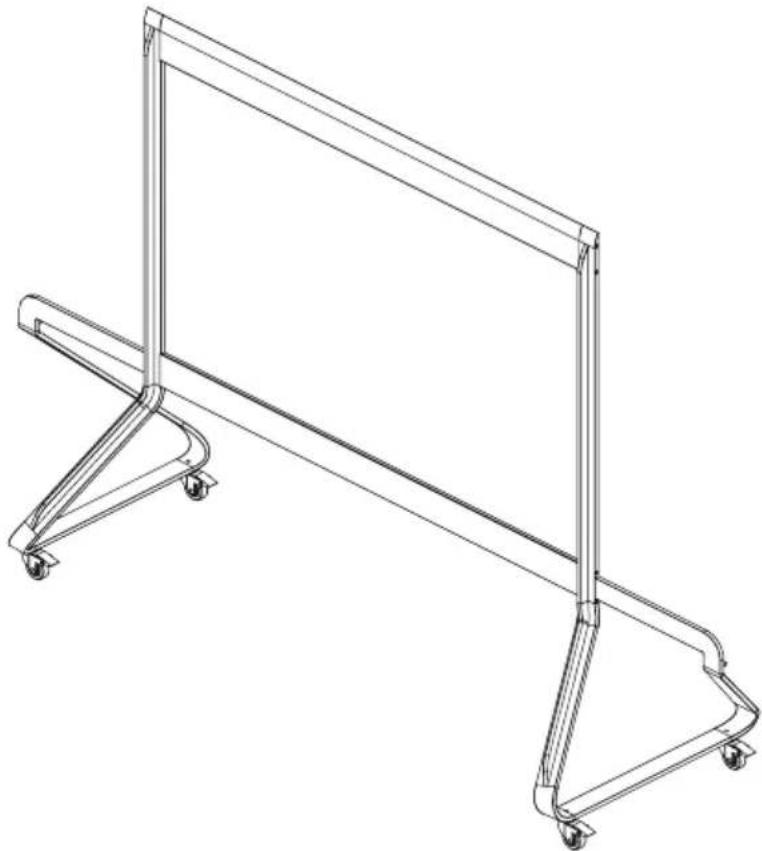

1. Fixez la traverse supérieure "F" aux supports gauche et droit avec quatre (4) boulons M6 x 80 mm.

1. Assurez-vous que tous les boulons sont correctement serrés avec une clé Allen.

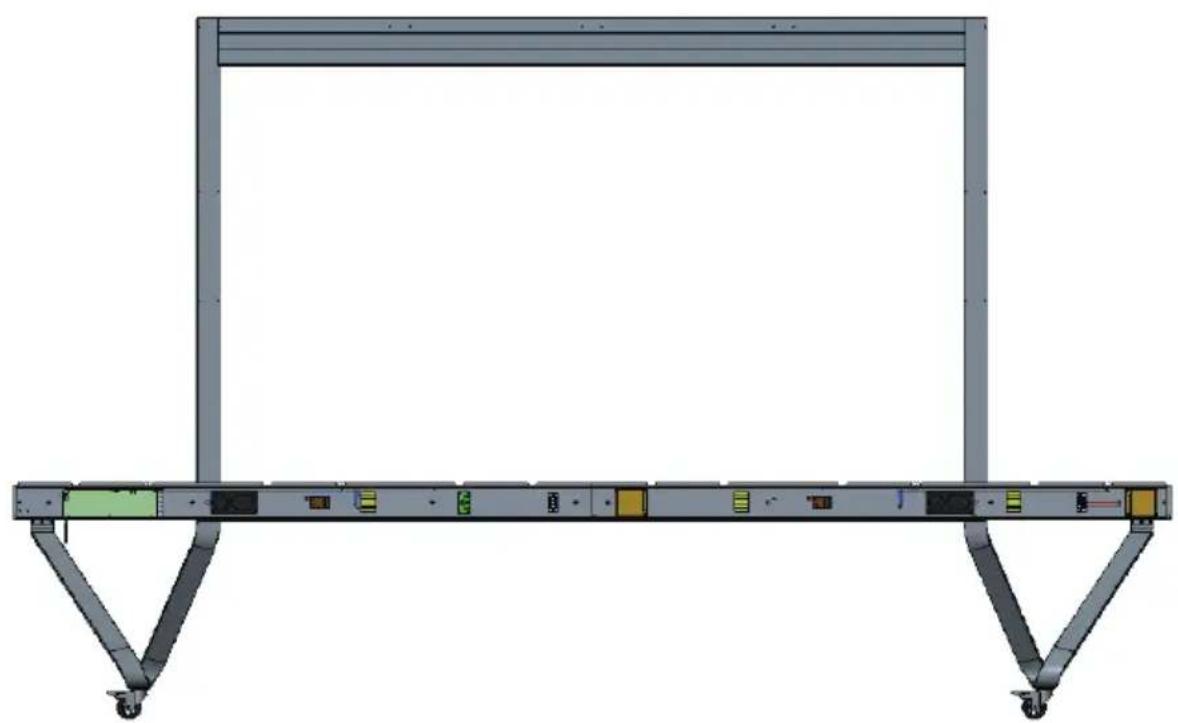

Raccordement du boîtier de commande du système à la base de sol

1. Dépliez soigneusement le panneau du boîtier de commande du système. Assurez-vous que la carte de contrôle du système principal est sur la gauche.

REMARQUE: Faites preuve de prudence lorsque le panneau du boîtier de commande du système est séparé en deux éléments avec des fils attachés.

1. Alignez le boîtier de commande du système sur les huit (8) troughs de la traverse inférieure et fixez-le avec huit vis (8) M6 x 10mm.

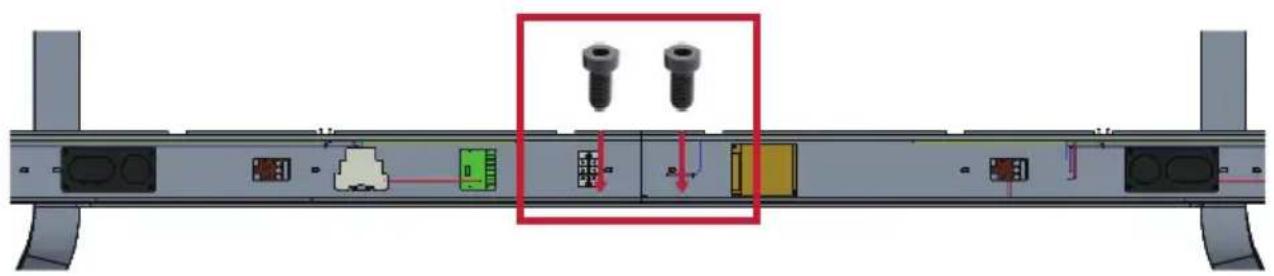

1. Installez deux (2) vis supplémentaires (M6 x 10 mm) pour raccorder les deux moitiés du boîtier de commande du système.

REMARQUE : Les vis (M6x10mm) se trouvent dans la boîte d'accessoires de l'écran LED.

Installation des boîtiers centraux

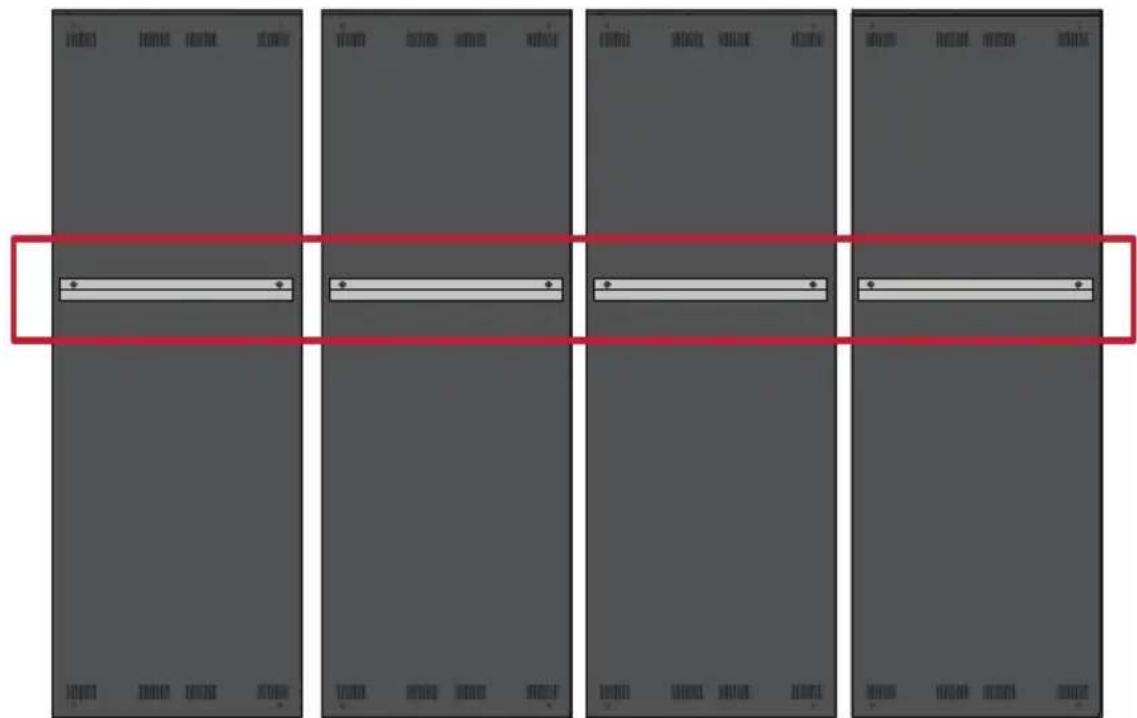

1. Assurez-vous que les 4 supports de montage à l'arrière des 4 boîtiers centraux sont placés comme indiqué ci-dessous :

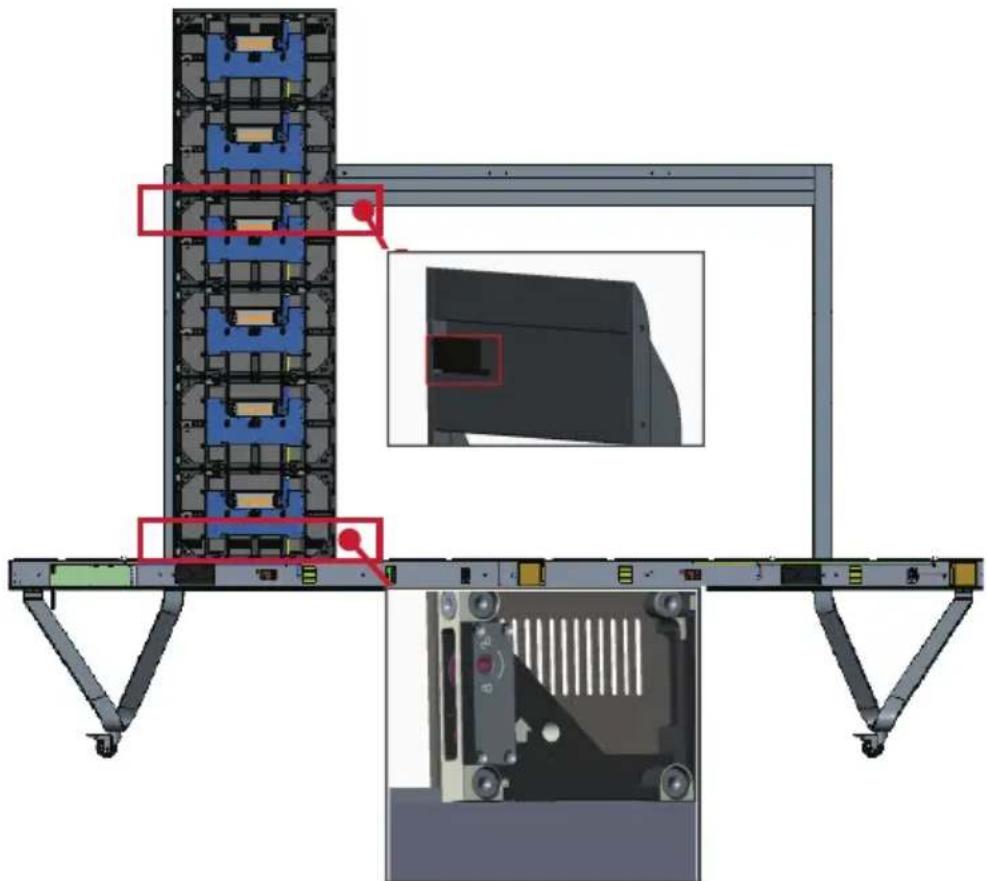

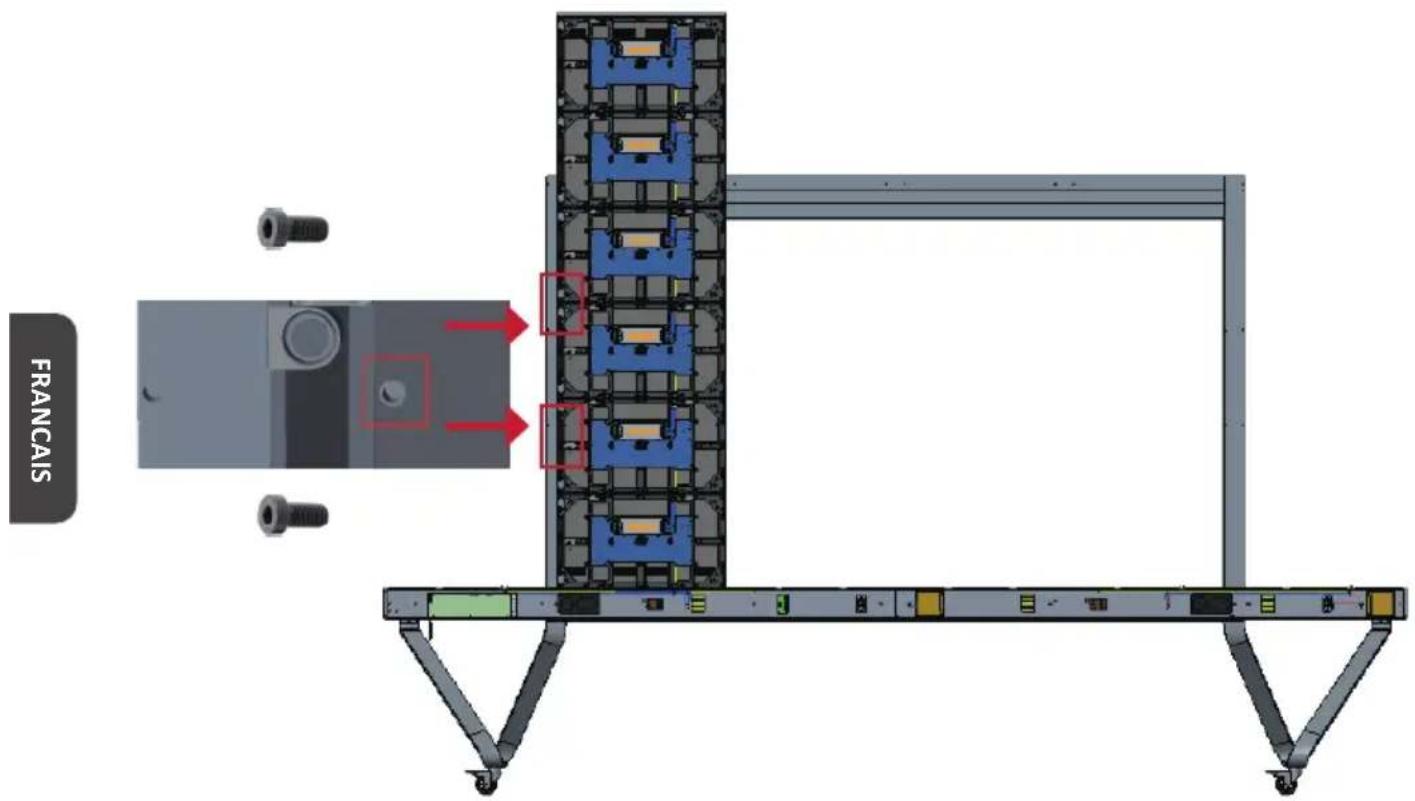

1. Soulevez prudemment un boîtier pour le placer sur le socle de sol, en fixant le support de montage dans le conduit de support de la traverse supérieure. La partie inférieure du boîtier repose sur la traverse inférieure.

1. Fixez le boîtier sur le support avec les vis fournies (M6 x 10 mm).

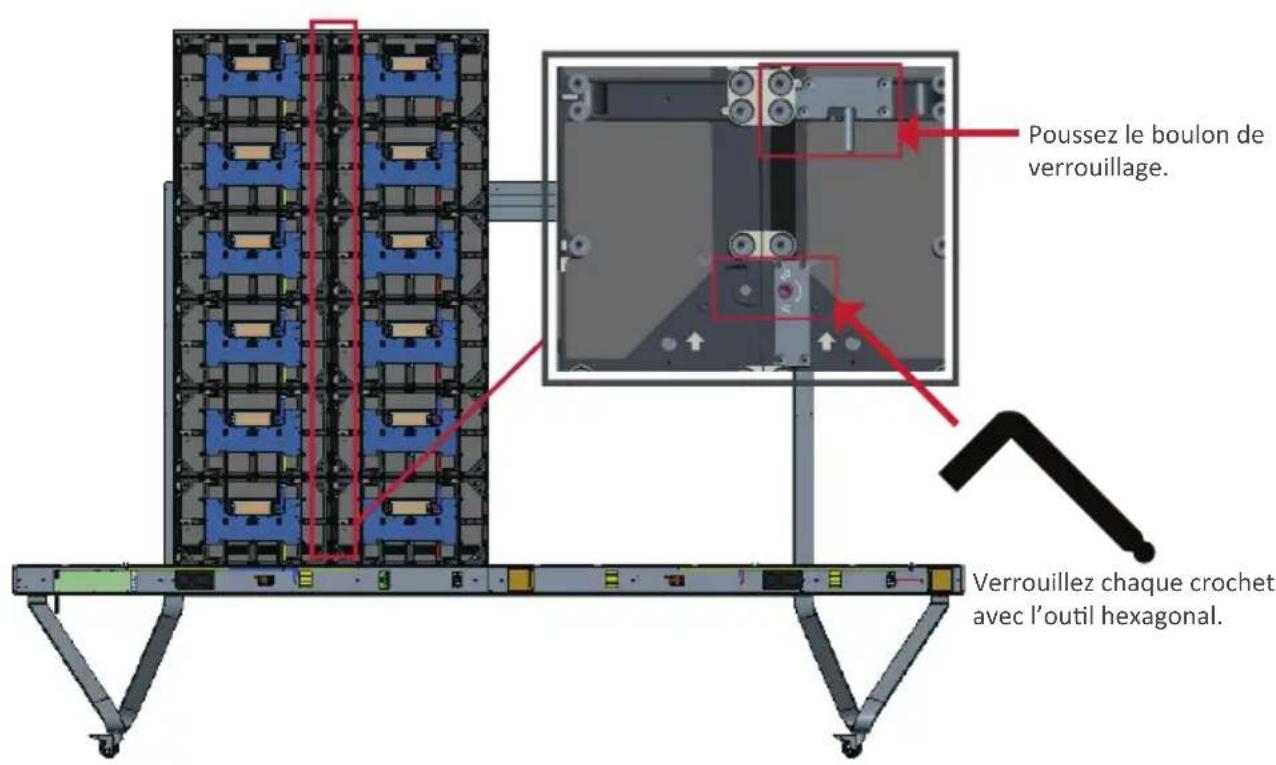

1. Poussez chaque boulon de verrouillage et verrouillez chaque crochet avec l'outil hexagonal pour solidariser fermement les boîtiers. Il peut être nécessaire d'aligner le trou avec une clé Allen afin d'engager le boulon de verrouillage.

REMARQUE: Il y a 6 boulons de verrouillage et 12 crochets entre chaque boîtier.

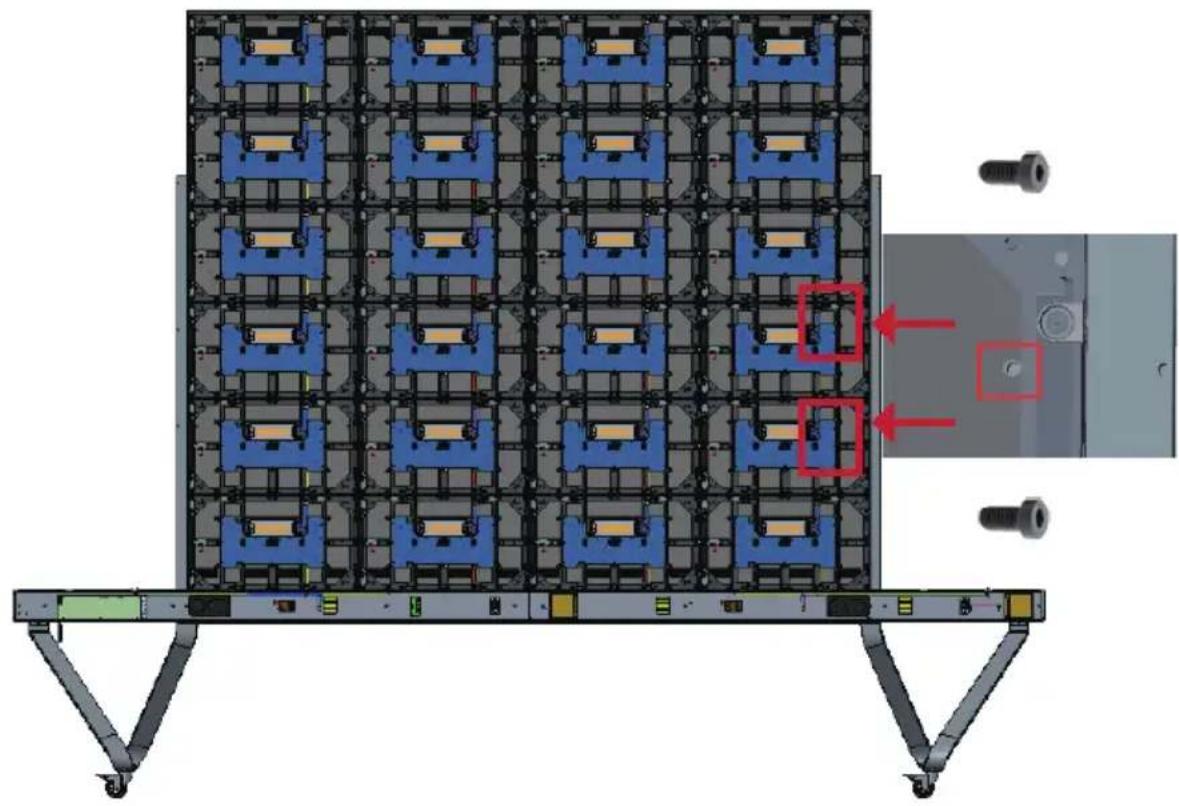

1. Répétez les étapes 2 à 4 pour les boîtiers centraux restants, fixez le boîtier sur le support droit avec les vis fournies (M6 x 10 mm).

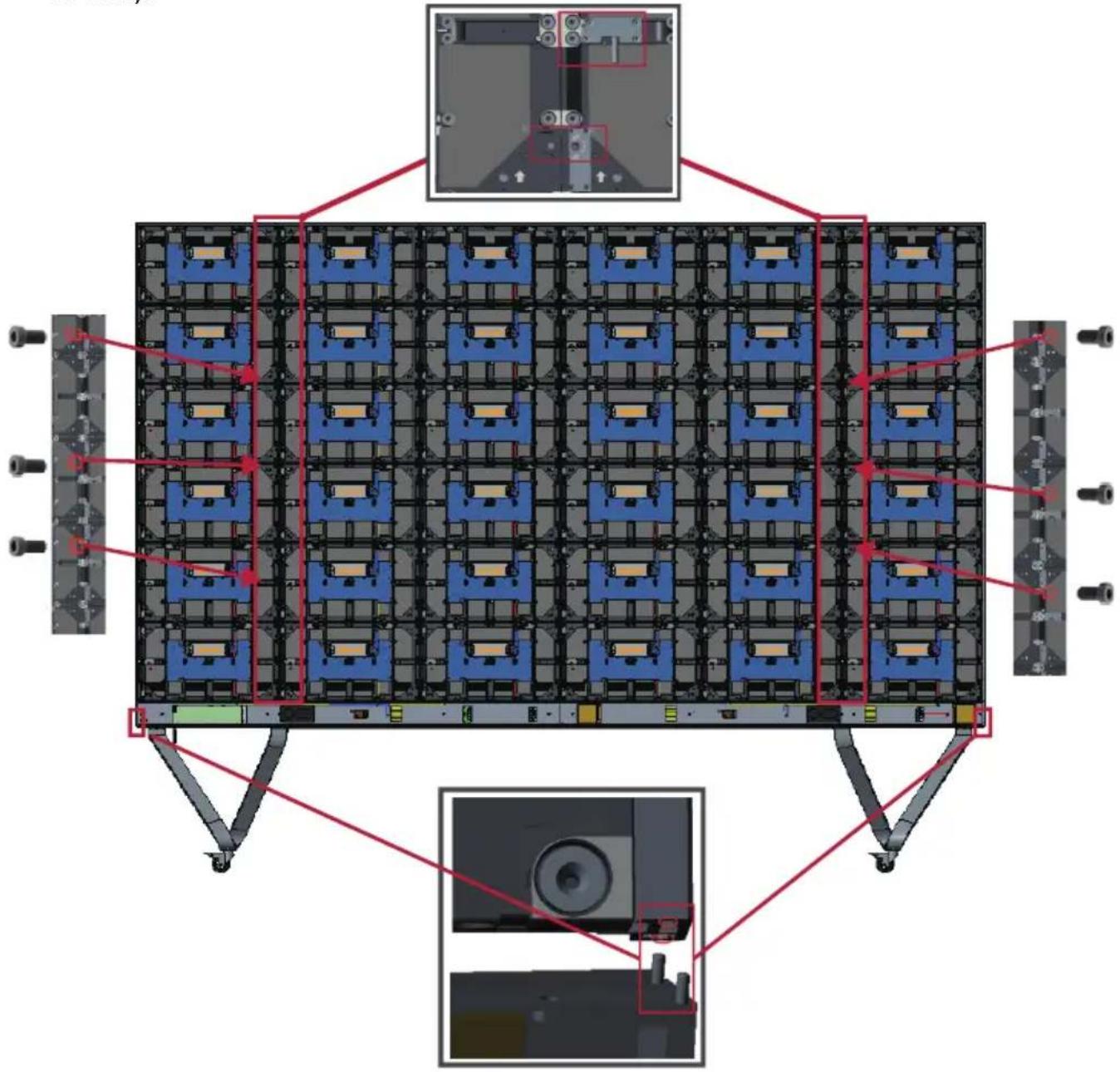

Installation du boîtier gauche et du boîtier droit

1. Soulevez prudemment le boîtier gauche et le boîtier droit pour les placer sur le socle de sol, en fixant le support de montage dans le conduit de support de la traverse supérieure. La partie inférieure du boîtier repose sur la traverse inférieure.

REMARQUE: Assurez-vous que les trous du boîtier et du boîtier de commande du système sont alignés.

1. Poussez chaque boulon de verrouillage et verrouillez chaque crochet avec l'outil hexagonal pour solidariser fermement le boîtier gauche et le boîtier droit aux boîtiers centraux.
2. Fixez le boîtier gauche et le boîtier droit sur le support avec les vis fournies (M6 x 10 mm).

REMARQUE: Il y a 6 boulons de verrouillage et 12 crochets entre chaque boîtier.

Raccordez les câbles réseau et d'alimentation

Raccordez les câbles réseau et d'alimentation de chaque boîtier au boîtier de commande du système.

REMARQUE: Il y a 6 câbles réseau et 6 câbles d'alimentation à raccorder.

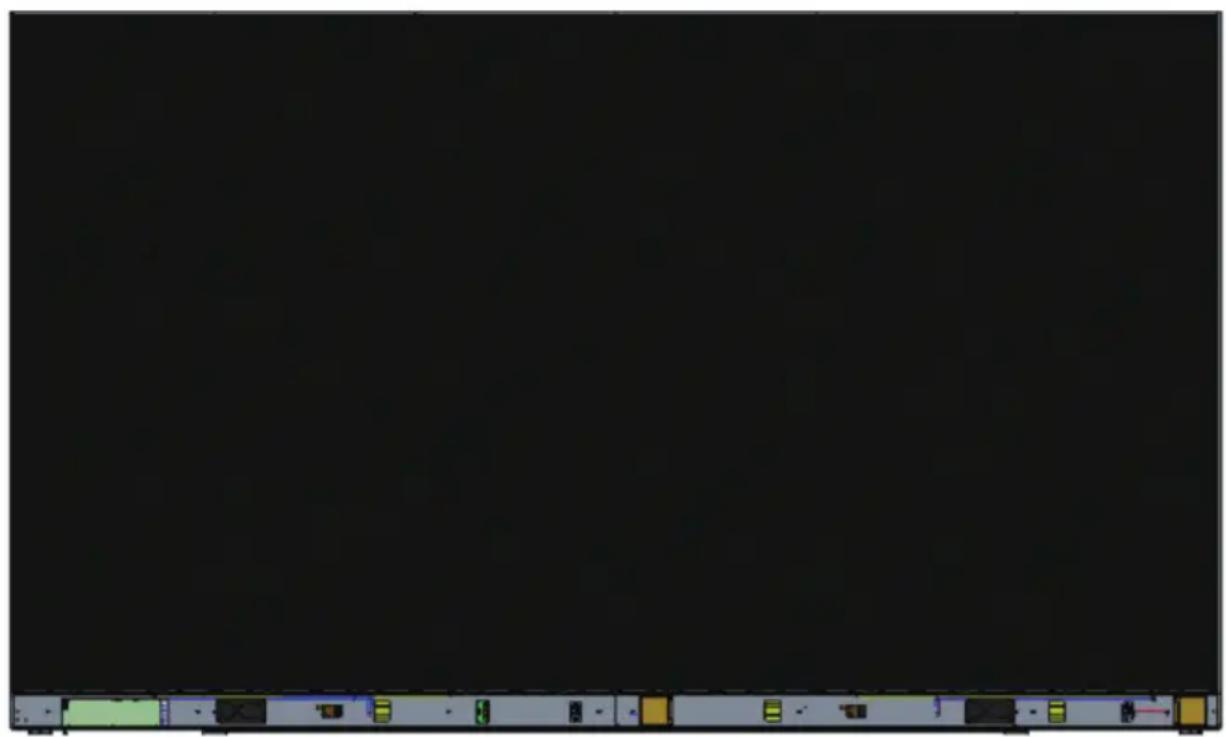

Installation des modules LED

Installez chaque module LED sur les boîtiers, en vous assurant de faire correspondre les numéros du module avec ceux du boîtier. Assurez-vous que chaque module est affleurant et qu'il n'y a peu ou pas d'espace entre eux. Il peut être nécessaire de tapoter doucement le module pour le faire affleurer.

AVERTISSEMENT Veuillez porter des gants antistatiques avant d'installer les modules LED.

Installation des couvercles du boîtier de commande du système

Il y a trois (3) couvercles du boîtier de commande du système : Gauche, Central et Droit.

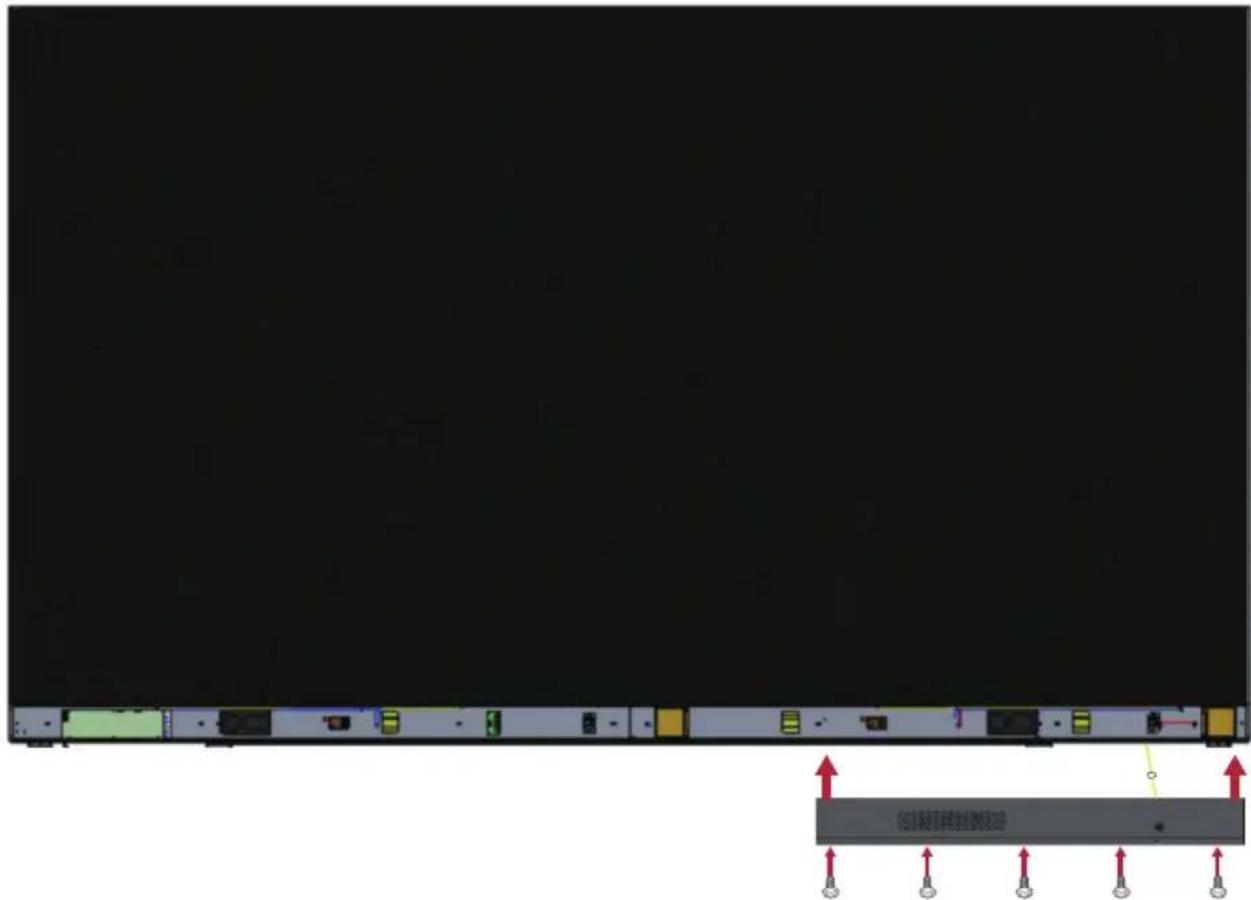

1. Commencez par installer le couvercle droit sur le boîtier de commande du système.

REMARQUE : Assurez-vous que le cable du bouton d'alimentation est raccordé au cable d'alimentation du boîtier de commande du système avant de fixer le couvercle.

1. Après avoir raccordé le cable du bouton d'alimentation, assurez-vous que le couvercle est correctement aligné avec le boîtier de commande du système; puis fixez-le avec les 15 vis fournies (KM3 x 6 mm).

REMARQUE : Les vis (KM3 x 6 mm) se trouvent dans la boîte d'accessoires de l'écran LED.

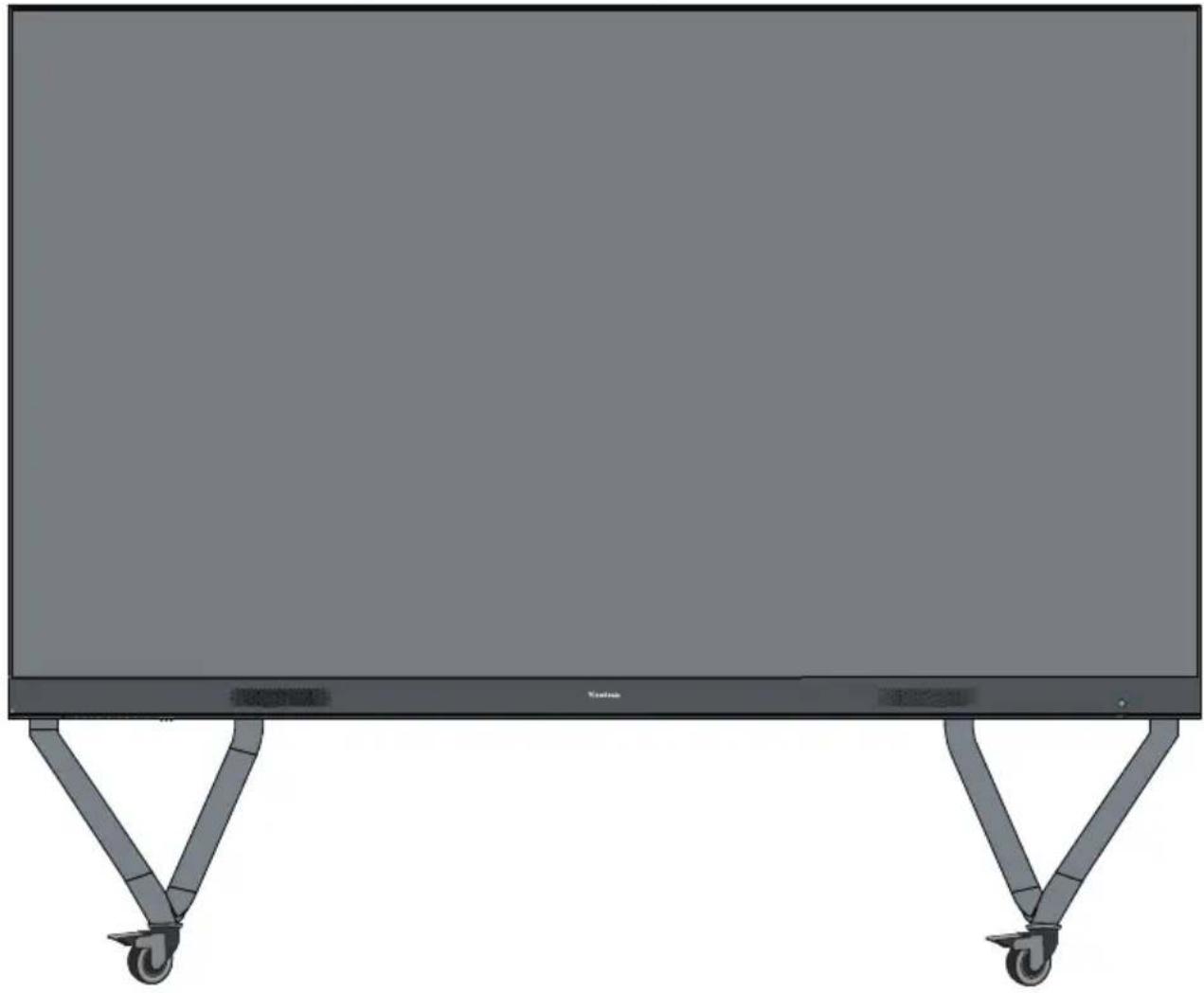

1. Répétez les étapes ci-dessus pour le couvercle central et le couvercle gauche. Une fois tous les couvercles fixés, votre écran LED est prêt à être allumé.
