| Producttype | Mobiele plattebeeldschermsteun (vloerstatief) |
| Merk | Viewsonic |
| Model | LDSTND002 |
| Compatibiliteit | Alleen ViewSonic Direct View LD163-181 |
| Materiaal | Staal |
| Zwenkwielen | Ja, zwenkbaar met remmen |
| Kleur | Zwart |
| Inhoud van de verpakking | Linker- en rechtersteunen, onderste en bovenste dwarsbalken, M6x80mm bouten, M6x10mm en KM3x6mm schroeven, inbussleutel |
| Belangrijkste functies | Vloersteun voor LED-scherm, maakt installatie van besturingskasten en LED-modules mogelijk |
| Maximale draagkracht | Tot 200 kg (schatting voor LD163-181 scherm) |
| Totale hoogte | Ongeveer 180 cm (schatting) |
| Totale breedte | Ongeveer 150 cm (schatting) |
| Totale diepte | Ongeveer 80 cm (schatting) |
| Gewicht van de steun alleen | Ongeveer 50 kg (schatting) |
| Veiligheid | Kantelrisico, niet aan de voorkant duwen, wielen ontgrendelen voor verplaatsing |
| Onderhoud | Reinigen met een zachte, droge doek, geen schurende producten gebruiken |
| Repareerbaarheid | Demonteerbaar met gereedschap (inbussleutel, schroevendraaier) |
| Garantie | 2 jaar (standaard Viewsonic) |
| Installatie | Montage vereist, volg de instructies in de handleiding |
Veelgestelde vragen - LDSTND002 VIEWSONIC
Gebruikersvragen over LDSTND002 VIEWSONIC
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Beugel voor flatscreen in PDF-formaat gratis! Vind uw handleiding LDSTND002 - VIEWSONIC en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. LDSTND002 van het merk VIEWSONIC.
GEBRUIKSAANWIJZING LDSTND002 VIEWSONIC

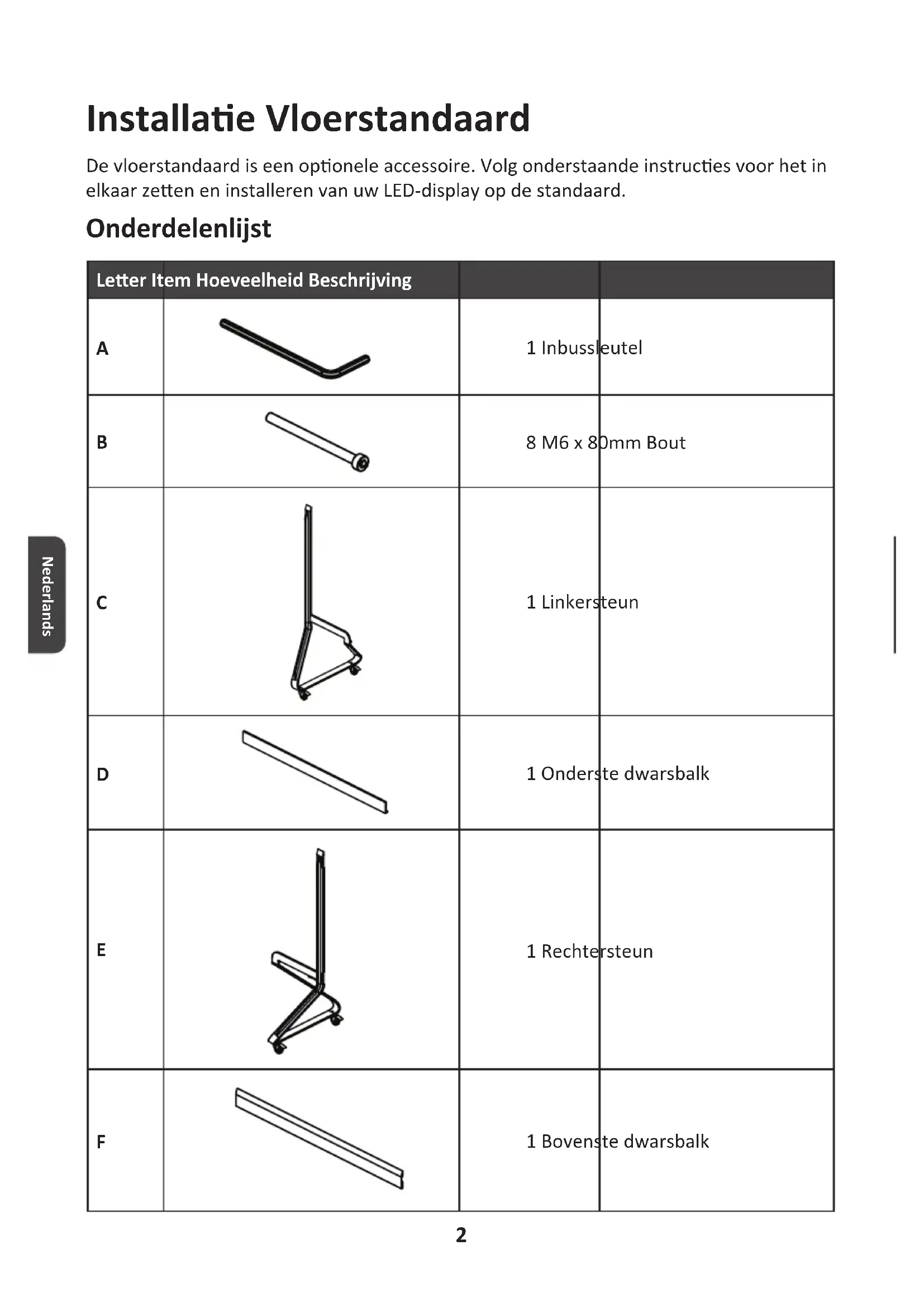

Installatie Vloerstandaard
De vloerstandaard is een optionele accessoire. Volg onderstaande instructies voor het in elkaar zetten en installereren van uw LED-display op de standard.

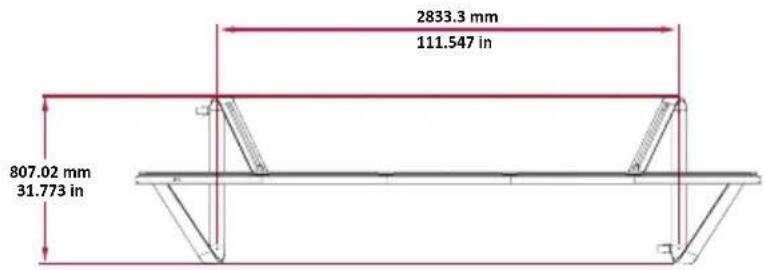

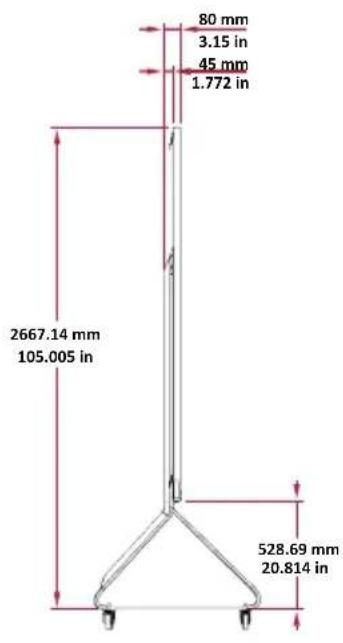

Onderdelenlijst
| Letter Item Hoeveelheid Beschrijving | |||
| A | 1 Inbussleutel | ||
| B | 8 M6 x 80mm Bout | ||
| C | 1 Linkersteun | ||
| D | 1 Onderste dwarsbalk | ||
| E | 1 Rechtersteun | ||
| F | 1 Bovenste dwarsbalk | ||




OPGELET
- Deze standardaard moet alleen worden gebruikt met ViewSonic Direct View LD163-181. Het gebruik van deze standardaard met andere modellen kan zorgen voor instabilititeit en letsel.

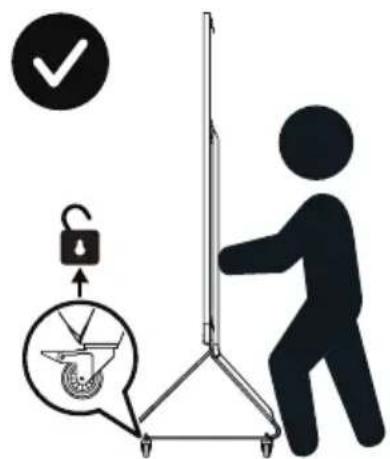

GEVAAR VOOR KANTELEN!
- Rol de standard NIET over de kabel of ongelijke, vuile, zachte of sterk hellende oppervlakken.
- Duw NIET gegen de voorkant van de display. Ontgrendel.altijd de wielen voorafgaand aan verplaatsen. Het Niet naleven van deze waarschuwing kan leiden tot schade aan apparatuur en lichamelijk letsel.


De vloerstandaard in elkaar zetten
- Verbind de linker steun "C" met de onderste dwarsbalk "D" met twee (2) M6 x 80mm bouteen "B" en met gebruik van een inbussleutel "A".

- Verbind de rechtter steun "E" met de onderste dwarsbalk met twee (2) M6 x 80mm bouteen.

- Verbind de bovenste dwarsbalk "F" met de linker en rechter steunen met vier (4) M6 x 80mm bouten.

- Zorg ervoor dat alle bouten stevig় vastgedraaid met een inbussleutel.

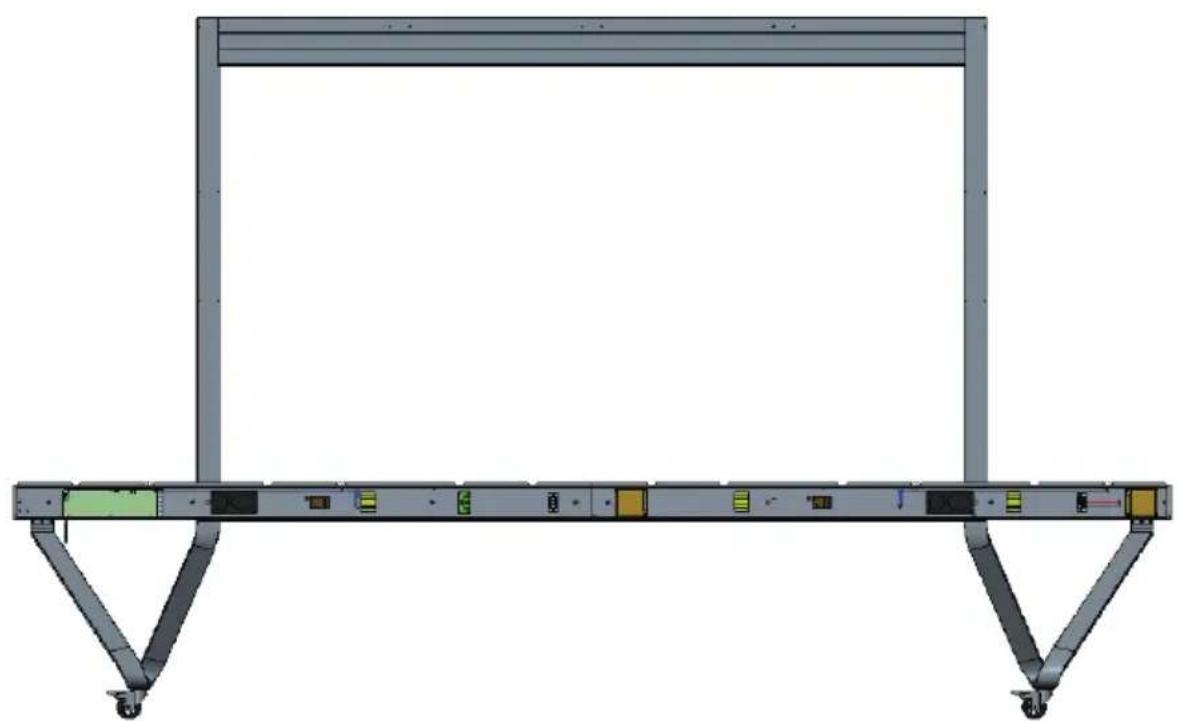

Systeem Controlebox verbinden met de Vloerstandaard
- Vouw het paneel van de systeembesturingskast voorzichtiguit. Zorg ervoor dat het hoofdbedieningspaneel van het systeme zich aan de linkerkant bevindt.
NOOT: Wees voorzichtig, want het paneel van de systeembesturingskast is in tweeën gedeel met de draden bevestigd.
- Lijn de systeembesturingskastuit met de acht (8) gaten in de onderste dwarsbalk en maak het vast met acht (8) schroeven (M6x10mm)

- Installee twee (2) extra schroeven (M6x10mm) om de twee halten van de systeembesturingskast met elkaar de verbinden.

NOOT: Schroeven (M6x10mm) worden geplaatst in de accessoiredoos van de LEDdisplay.

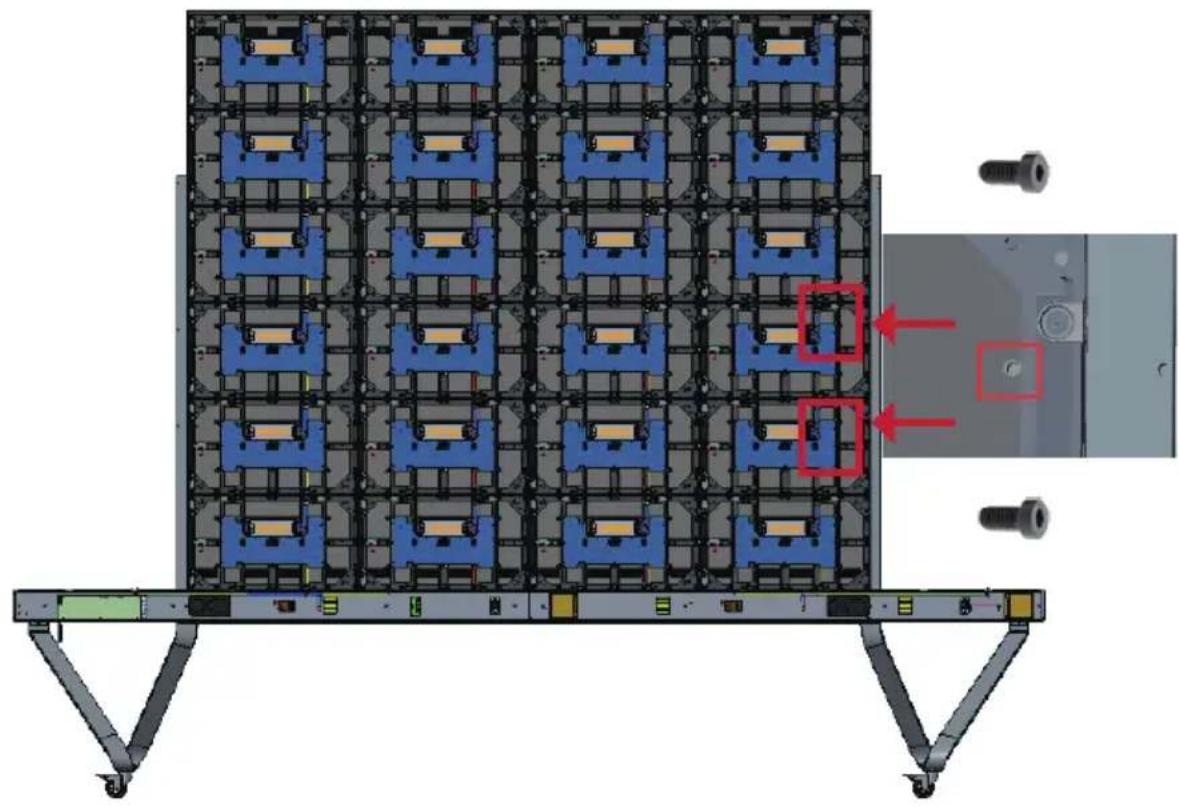

Installatie van de Middenkasten

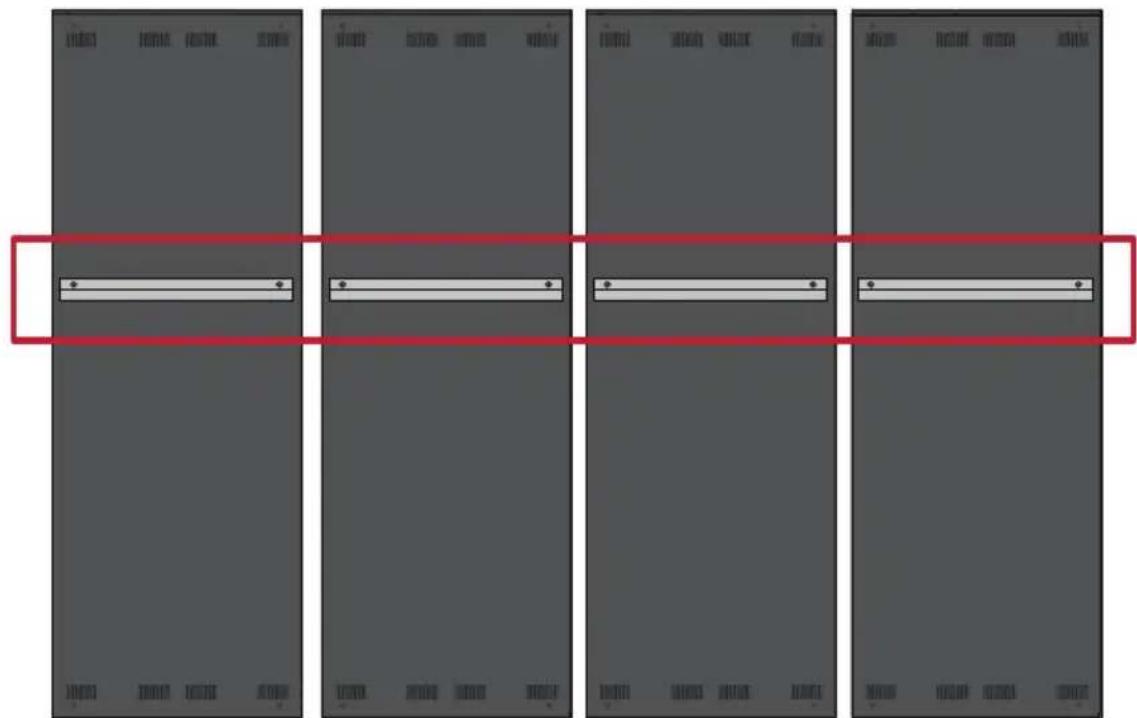

- Zorg ervoor dat de 4 montagebeugels aan de achechterkant van de 4 middelste kasten zich gepositioneerd zoals hieronder weergegeven:

- Til de kast voorzichtig op de vloerstandaard en zorg ervoor dat de montagebeugel in de steungroef van de bovenste dwarsbalk valt. De onderkant van de kast zal op de onderste dwarsbalk rusten.

- Zet de kast vast aan de steun met de bijgeleverde schroeven (M6x10mm).

- Duw elke vergrendelingspen en vergrendel iedere haak met de inbussleutel om iedere kast veilig met elkaar te verbinden. Het kan nodig+zijn om het gat uit te lijnen met een inbussleutel voor het koppelen van de vergrendelingspen.

NOOT: Er zitten 6 vergrendelingspennen en 12 haken:tussen elke kast.
- Herhaal stap 2 4 voor de resterende middelste kasten, en zet de kast vast aan de rechter steun met de bijgeleverde schroeven (M6x10mm).

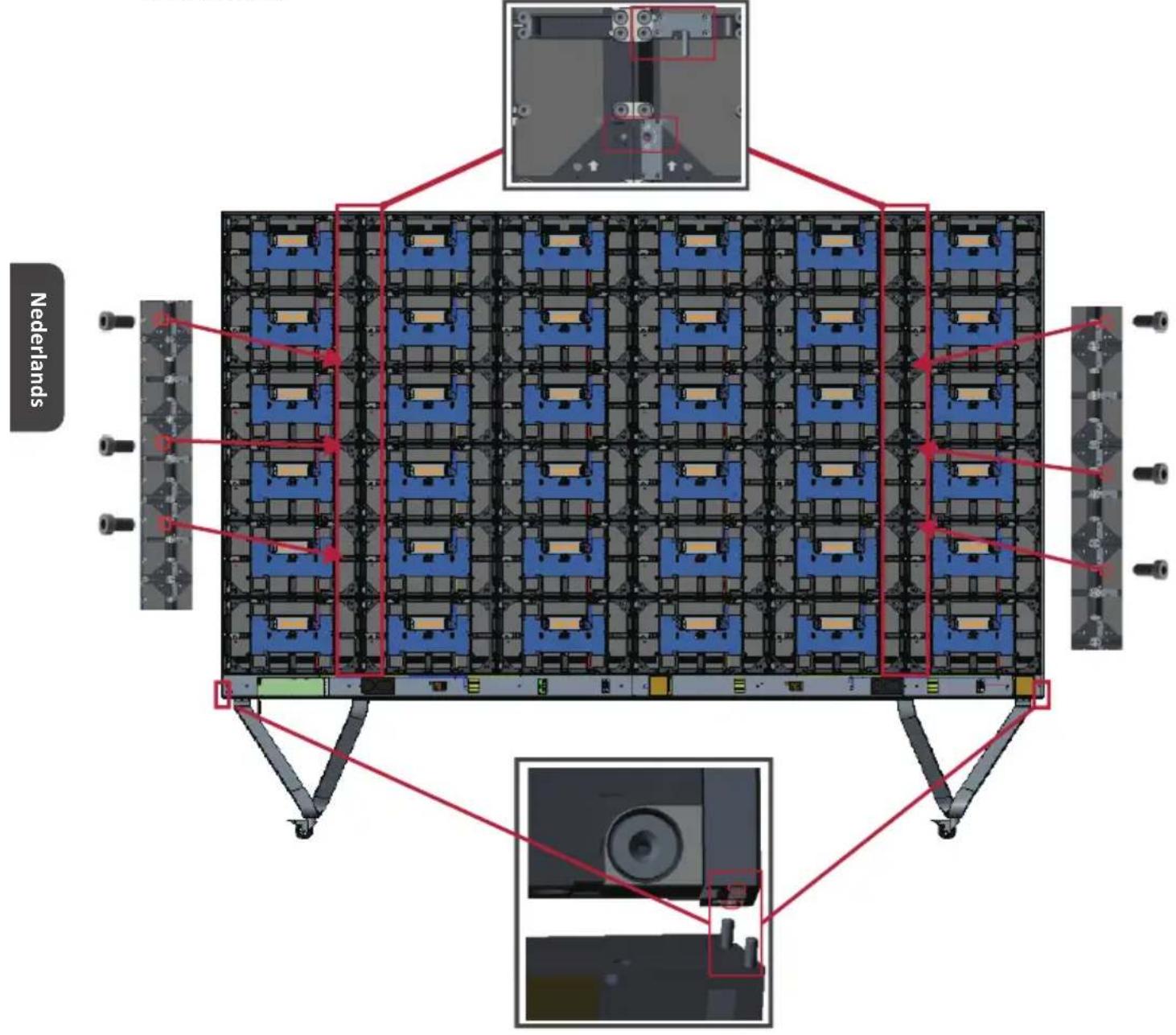

Installatie van de Linker- en Rechterkast
- Til de linker andrechtter kast voorzichtig op de vloerstandaard en zorg ervoor dat de montagebeugel in de steungroef van de bovenste dwarsbalk valt. De onderkant van de kast zal op de onderste dwarsbalk rusten.
NOOT: Lijn de gaten van de kast uit met de systeembesturingskast.
- Duw elke vergrendelingspen aan en vergrendel elke haak met de inbussleutel om de linker en rechter kast met de middelste kasten te verbinden.
- Zet de linker en rechter kast vast aan de steun met de bijgeleverde schroeven (M6x10mm).

NOOT: Er zitten 6 vergrendelingspennen en 12 haken:tussen elke kast.
Sluit de Network- en Voedingskabels aan
Sluit de network- en voedingskabels van elke kast aan op de systeembesturingskast.
NOOT: Erijken 6 Network- en 6 Voedingskabels om aan te sluiten.

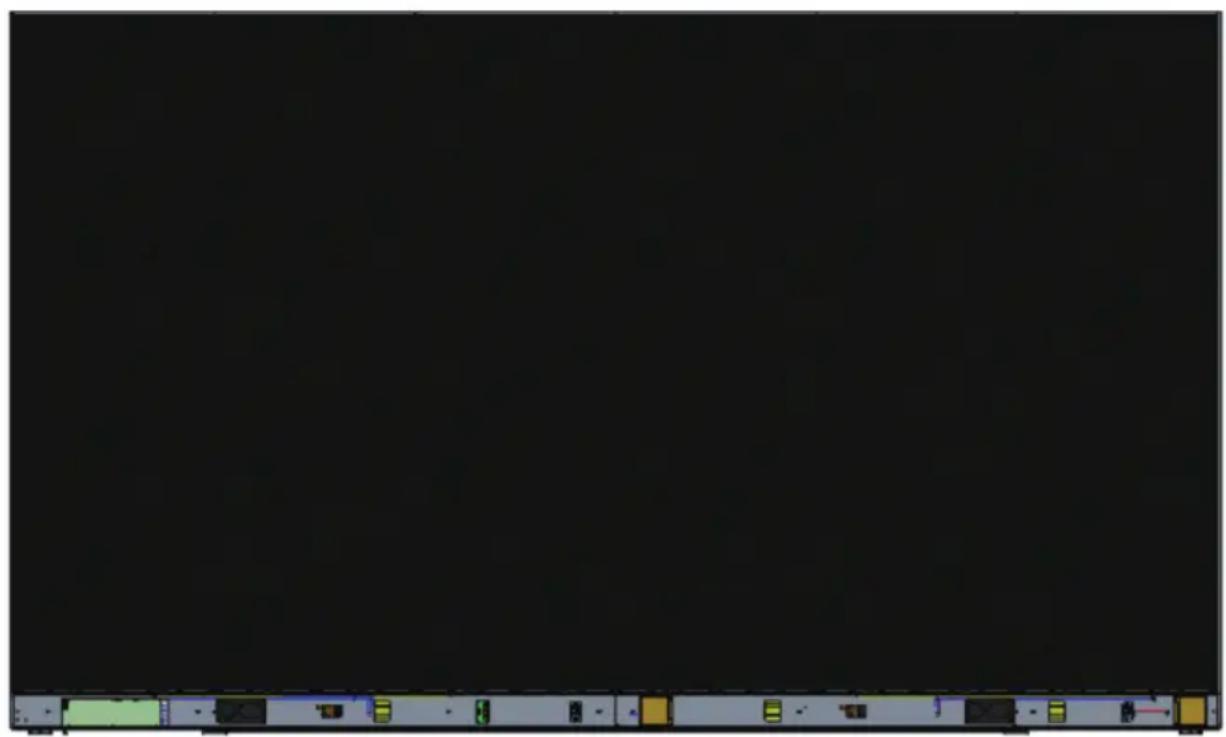

Installatie van de LED Modules
Installer iedere LED-module op de kasten, en zorg ervoor dat de nummers op de module overeenkomen met de kast. Zorg ervoor dat elke module vlak staat en dat er weinig tot geen ruimte is:tussen de modules.Het kan nodig+zijn om Lichtjes te tikken op de module zodat het gelijk komt te staan.

OPGELET Draag antistatische handschoenen voor het behandelen van de LED-modules.

Installatie Systemem Controlebox Covers
Erijken drie (3) Systeem Controlebox Covers: Links, Midden en Rechts



- Begin met het installereren van de rechtter cover op de systeembesturingskast.
NOOT: Zorg ervoor dat de voedingskabel is aangesloten op de systeembesturingskast voordat u de cover vastmaakt.
- Controller na het aansluiten van de voedingskabel of de rechter cover op een lijn ligt met de systeembesturingskast; bevestig het verwolgens met de 15 bijgeleverde schroeven (KM3x6mm).

NOOT: Schroeven (KM3x6mm) worden geplaatst in de accessoiredoos van de LEDdisplay.
- Herhaal de bovenstaande stappen voor de middelste en de linker cover. Als alle covers eenmaal vast zitten, is uw LED-display maar voor gebruik.
