LDSTND002 - Flachbildschirmhalterung VIEWSONIC - Kostenlose Bedienungsanleitung

Produkttyp	Mobiler Flachbildschirmständer (Bodenständer)
Marke	ViewSonic
Modell	LDSTND002
Kompatibilität	Nur ViewSonic Direct View LD163-181
Material	Stahl
Rollen	Ja, schwenkbar mit Bremsen
Farbe	Schwarz
Lieferumfang	Linke und rechte Halterungen, untere und obere Quertraversen, Schrauben M6x80mm, Schrauben M6x10mm und KM3x6mm, Inbusschlüssel
Hauptfunktionen	Bodenständer für LED-Bildschirm, ermöglicht die Installation von Steuerboxen und LED-Modulen
Maximale Tragfähigkeit	Bis zu 200 kg (Schätzung für Bildschirm LD163-181)
Gesamthöhe	Ca. 180 cm (Schätzung)
Gesamtbreite	Ca. 150 cm (Schätzung)
Gesamttiefe	Ca. 80 cm (Schätzung)
Gewicht des Ständers allein	Ca. 50 kg (Schätzung)
Sicherheit	Kippgefahr, nicht von vorne schieben, vor dem Verschieben die Rollen entriegeln
Pflege	Mit einem weichen, trockenen Tuch reinigen, keine scheuernden Mittel verwenden
Reparierbarkeit	Mit Werkzeug demontierbar (Inbusschlüssel, Schraubendreher)
Garantie	2 Jahre (ViewSonic Standard)
Installation	Erfordert Montage, befolgen Sie die Anleitung

Häufig gestellte Fragen - LDSTND002 VIEWSONIC

Welche Bildschirme sind mit dem ViewSonic LDSTND002 kompatibel?

Dieser Ständer wurde ausschließlich für den ViewSonic Direct View LD163-181 Bildschirm entwickelt. Die Verwendung mit anderen Modellen kann zu Instabilität und Verletzungen führen.

Wie wird der Bodenständer LDSTND002 montiert?

Befestigen Sie die linke und rechte Halterung an der unteren und oberen Quertraverse mit den Schrauben M6x80mm und dem mitgelieferten Inbusschlüssel. Ziehen Sie alle Schrauben fest an.

Wird der Ständer mit Rollen geliefert?

Ja, der Ständer ist mit schwenkbaren Rollen mit Bremsen ausgestattet. Entriegeln Sie immer die Bremsen, bevor Sie den Ständer bewegen.

Kann ich diesen Ständer für einen Standard-Fernseher verwenden?

Nein, dieser Ständer ist nur für den ViewSonic Direct View LD163-181 LED-Bildschirm konzipiert. Er ist nicht für handelsübliche Fernseher geeignet.

Welche Sicherheitsvorkehrungen sind zu beachten?

Den Ständer nicht über Kabel oder unebene Flächen rollen. Nicht von vorne gegen den Bildschirm drücken. Verriegeln Sie die Rollen nach dem Aufstellen, um ein Umkippen zu verhindern.

Wie reinige ich den Ständer?

Verwenden Sie ein weiches, trockenes Tuch zum Abstauben. Vermeiden Sie chemische oder scheuernde Reinigungsmittel, die die Oberfläche beschädigen könnten.

Kann der Ständer das Gewicht des Bildschirms tragen?

Ja, er ist für das Gewicht des ViewSonic LD163-181 Bildschirms ausgelegt. Die Tragfähigkeit wird auf 200 kg geschätzt.

Gibt es Ersatzteile für diesen Ständer?

ViewSonic bietet keine spezifischen Ersatzteile an. Bei Verlust oder Beschädigung wenden Sie sich an den Kundendienst, um Ersatzschrauben oder ein Montageset zu erhalten.

Wie befestige ich den Bildschirm am Ständer?

Befolgen Sie die Schritte in der Anleitung: Installieren Sie die mittleren Gehäuse, dann die linken und rechten Gehäuse an den Quertraversen und befestigen Sie sie mit den Schrauben M6x10mm. Anschließend installieren Sie die LED-Module unter Beachtung der Nummern.

Ist der Ständer höhenverstellbar?

Nein, der Ständer ist nicht höhenverstellbar. Er ist für eine feste Höhe ausgelegt, die für den LD163-181 Bildschirm geeignet ist.

BEDIENUNGSANLEITUNG LDSTND002 VIEWSONIC

Schnellstartanleitung

Bodenständener installmenten

Der Bodenständer ist ein optionales Zubehör. Befolgen Sie die nachstehenden Anweisungen zur Montage und Installation Ihres LED-Displays am Ständer.

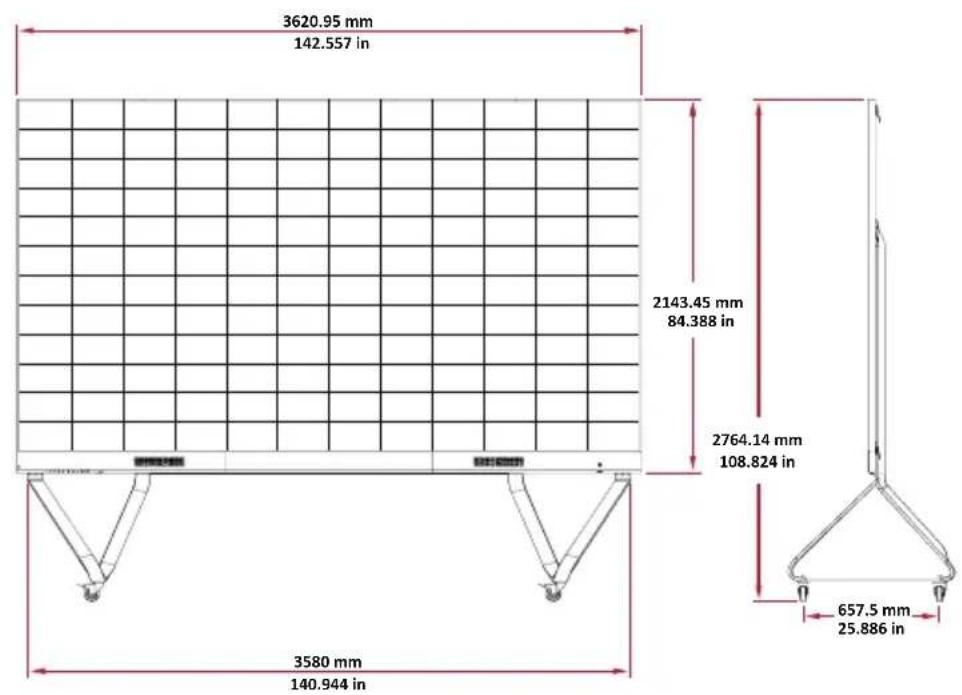

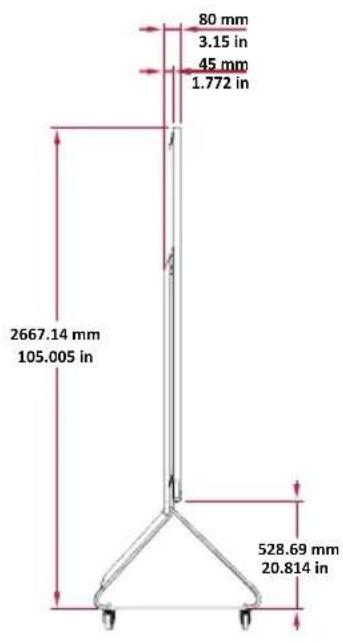

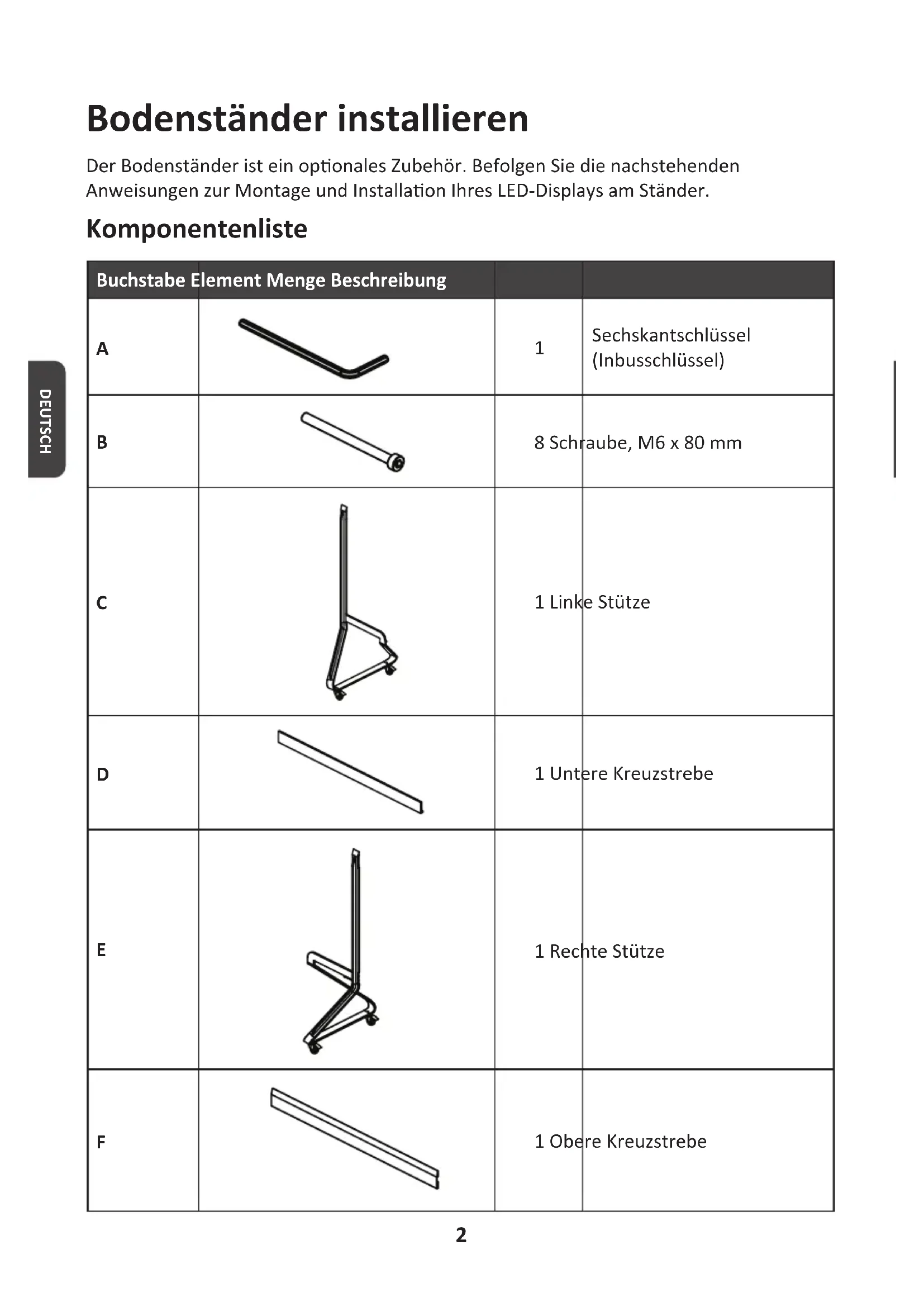

K部件enliste

Buchstabe Element Menge Beschreibung
A		1	Sechskantschlüssel (Inbusschlüssel)
B		8 Schraube, M6 x 80 mm
C		1 Linke Stütze
D		1 Untere Kreuzstrebe
E		1 Rechte Stütze
F		1 Obere Kreuzstrebe

ACHTUNG

• Dieser Ständer ist nur für die Verwendung mit ViewSonic Direct View LD163-181 vorgesehen. Die Verwendung these Sängders mit anderen Modellen kann Instabilität und Verletzungen verursachen.

! KIPPGEFAHR!

• Rollen Sie den Ständer NICHT über Kabel, unebene, schmutzige, wiehe oder stark geneigte Oberflächen.

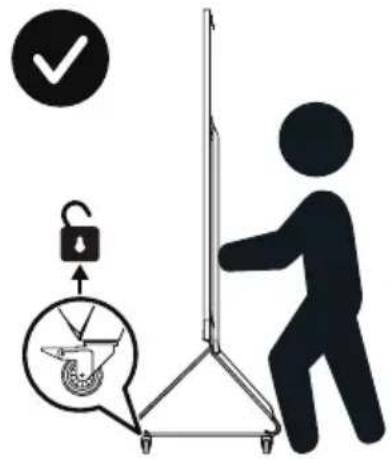

• Drücken Sie NICHT gegen die Vorderseite des Displays. Geben Sie immer die Räder frei, bevor Sie das Produkt bewegen. Bei Nichteinhaltung theses Hinweises kann es zu Geräteschädern und Verletzungen kommt.

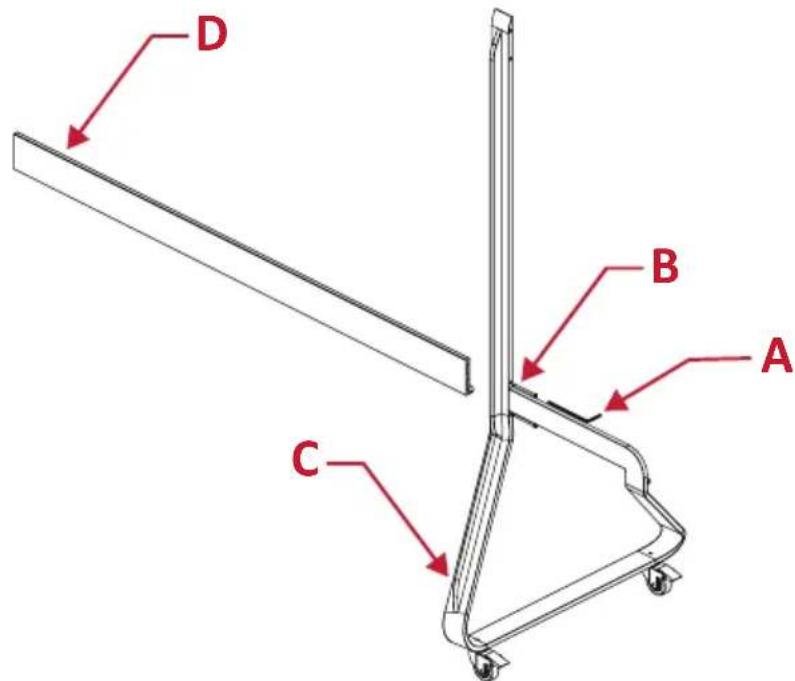

1. Verbinden Sie die linke Stütze C mit der unteren Kreuztrebe D mit zwei (2) Schrauben (M6× 80mm) B und einem Inbusschluss A.

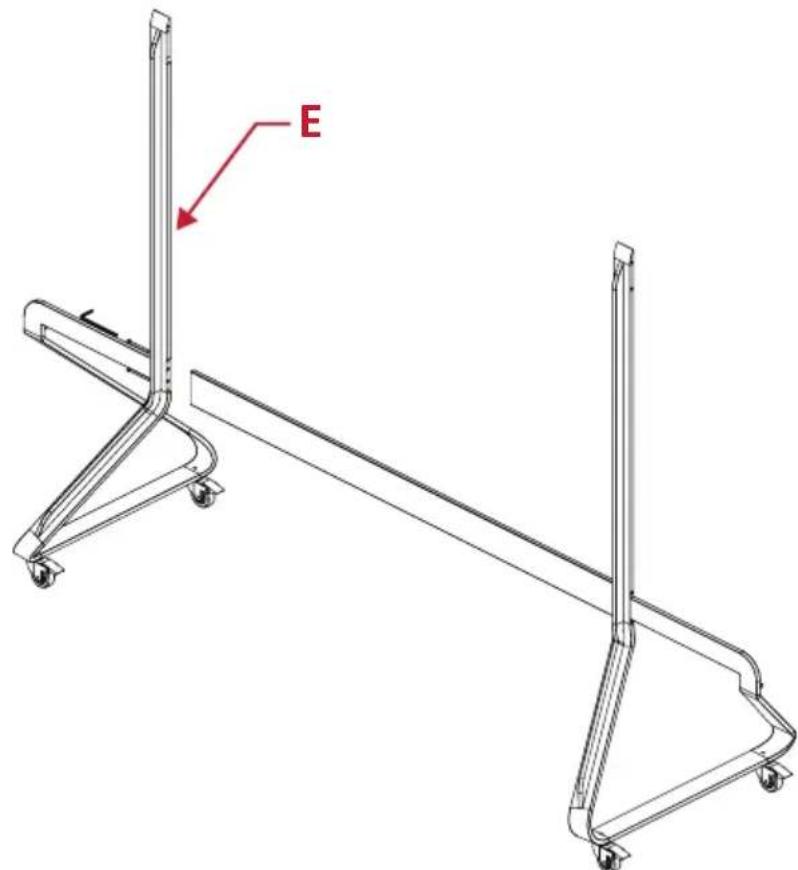

1. Verbinden Sie die rechte Stütze E über zwei (2) Schrauben (M6× 80mm) mit der unteren Kreuzstrebe.

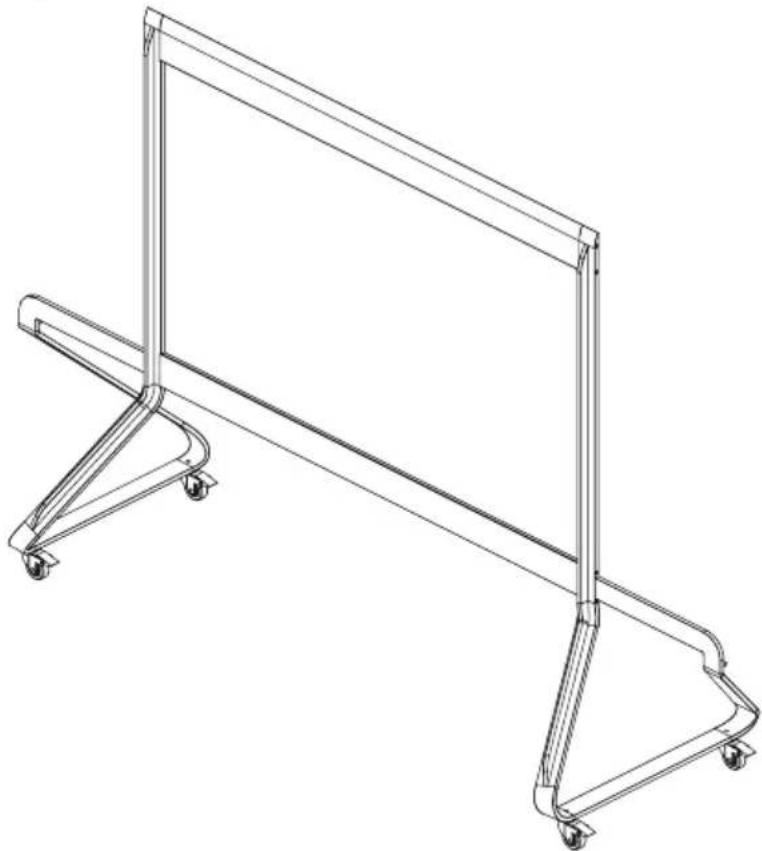

1. Verbinden Sie die obere Kreuzstrebe F über vier (4) Schrauben (M6× 80mm) mit der linken und rechten Stütze.

1. Achten Sie darauf, alle Schrauben mit einem Inbusschlüssel sicher festzuziehen.

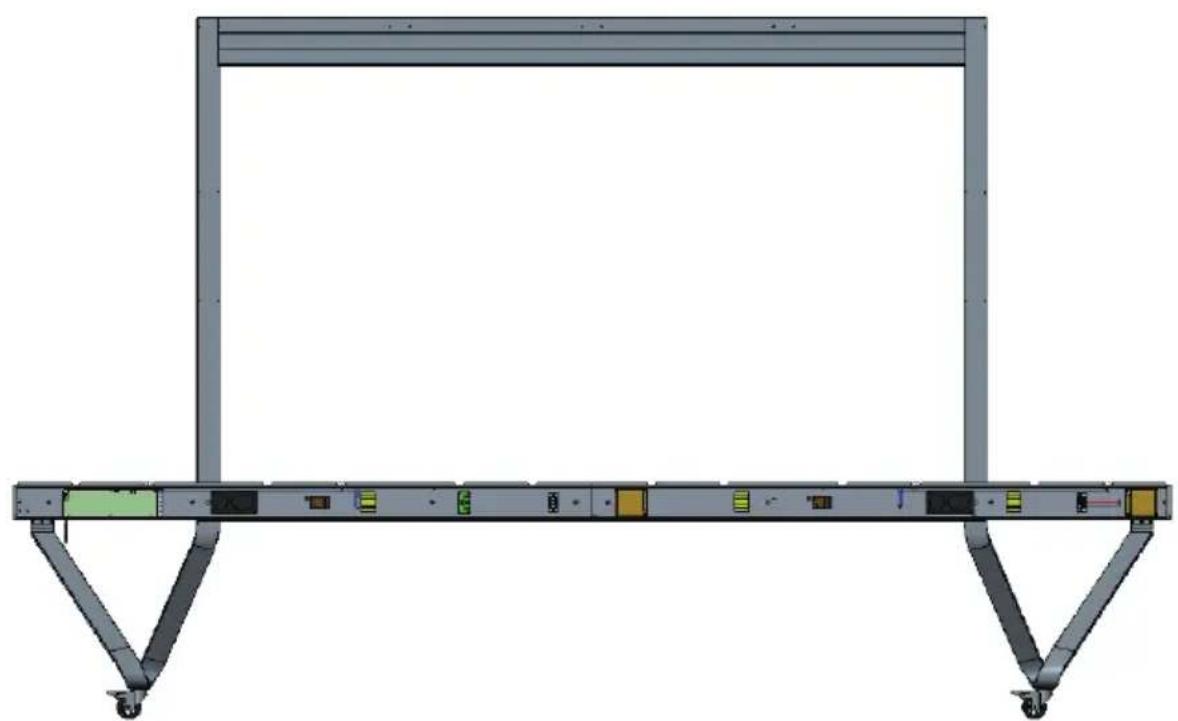

Systemsteuerbox mit der Bodenbasis verbinden

1. Klappen Sie vorsichtig den Bildschirm der Systemsteuerbox auf. Vergewissern Sie sich, dass sich die Hauptsystemplatine links befindet.

Hinweis: Seien Sie vorsichtig, da die Blende der Systemsteuerbox in zwei Teile mit angebrachten Drahte unterteilt ist.

1. Richten Sie die Systemsteuerbox an den acht (8) Lochern an der unteren Kreuzstrebe aus und befestigen Sie sie mit acht (8) Schrauben (M6× 10mm)

1. Installieren Sie zwei (2) zusätzliche Schrauben (M6× 10mm) zur Verbindung der beiden Häften der Systemsteuerbox.

Hinweis: Schrauben (M6 x 10 mm) befoinden sich in der Zubehörkiste des LED-Displays.

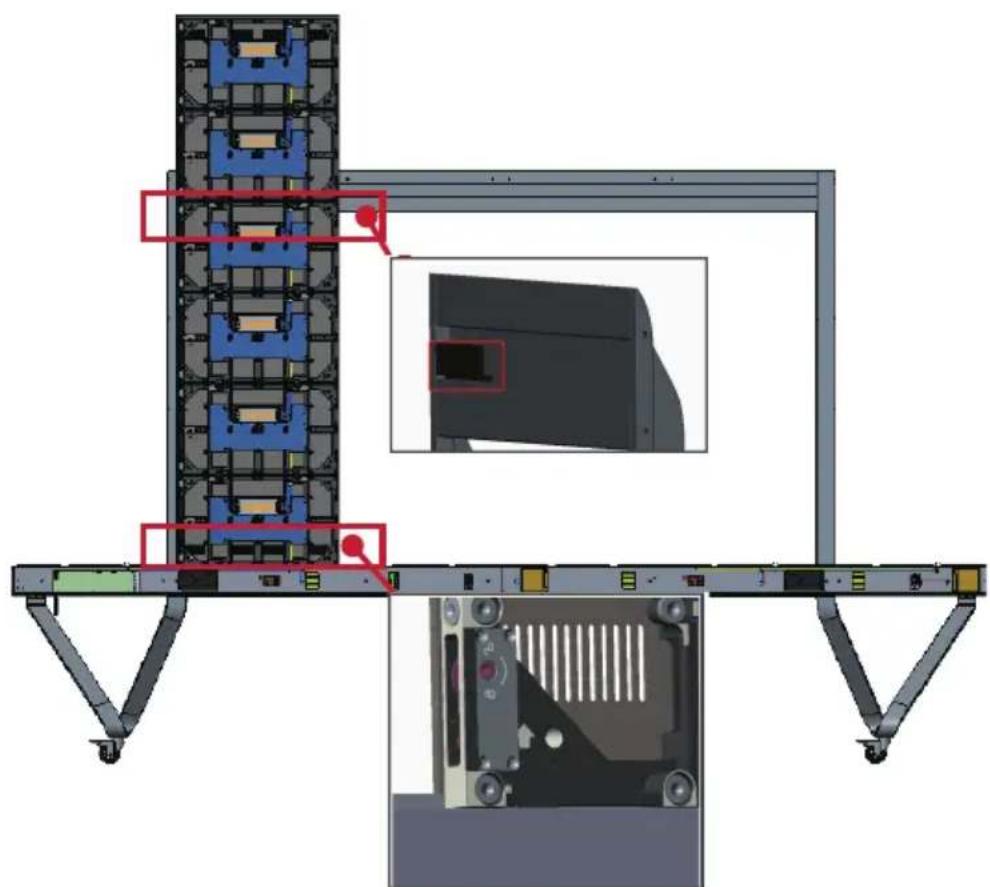

Mittlere Gehäuse installmenten

1. Vergewissern Sie sich, dass die 4 Halterungen an der Rückseite der 4 mittleren Gehäuse wie nachstehend abgebildet positioniert sind:

1. Heben Sie ein Gehäuse vorsichtig auf den Bodenstandner, sichern sie die Halterung im Stützkanal der oberen Kreuzstrebe. Die Unterseite des Gehäuses ruht auf der unteren Kreuzstrebe.

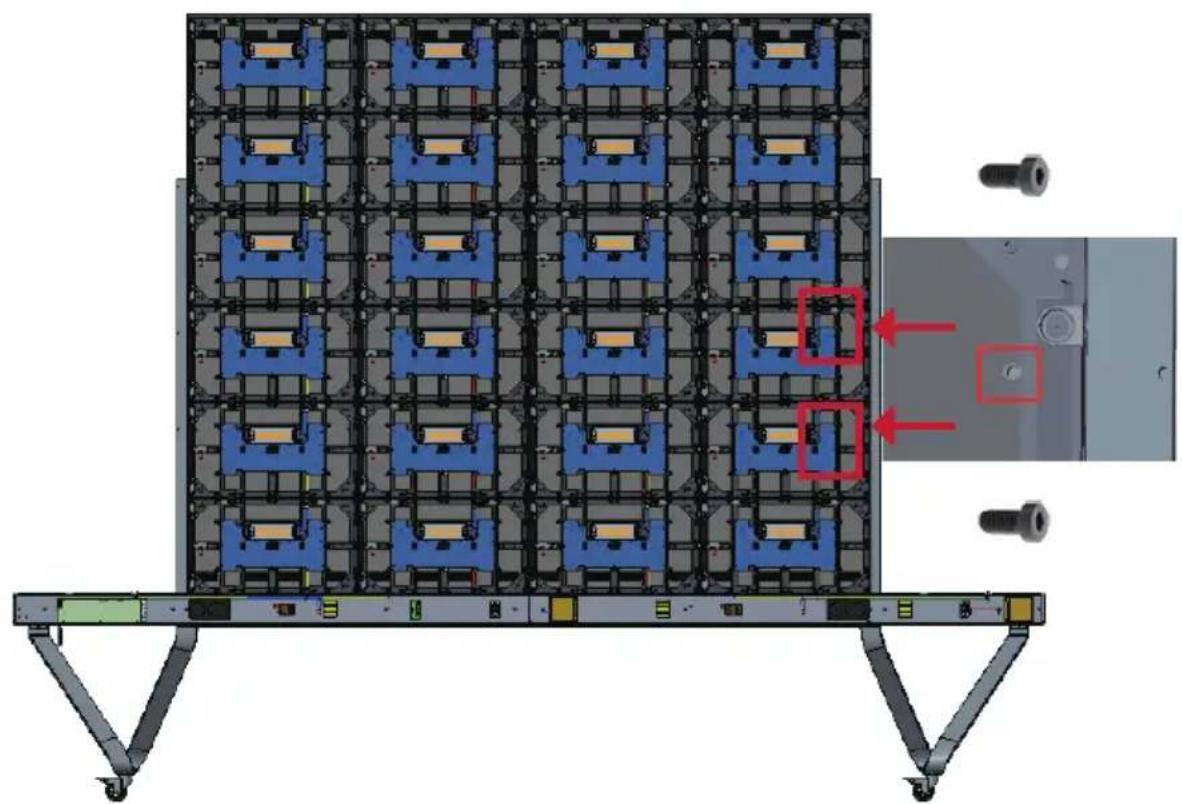

1. Sichern Sie das Gehäuse mit den mitgelieferten Schrauben (M6 x 10 mm) an der Stütze.

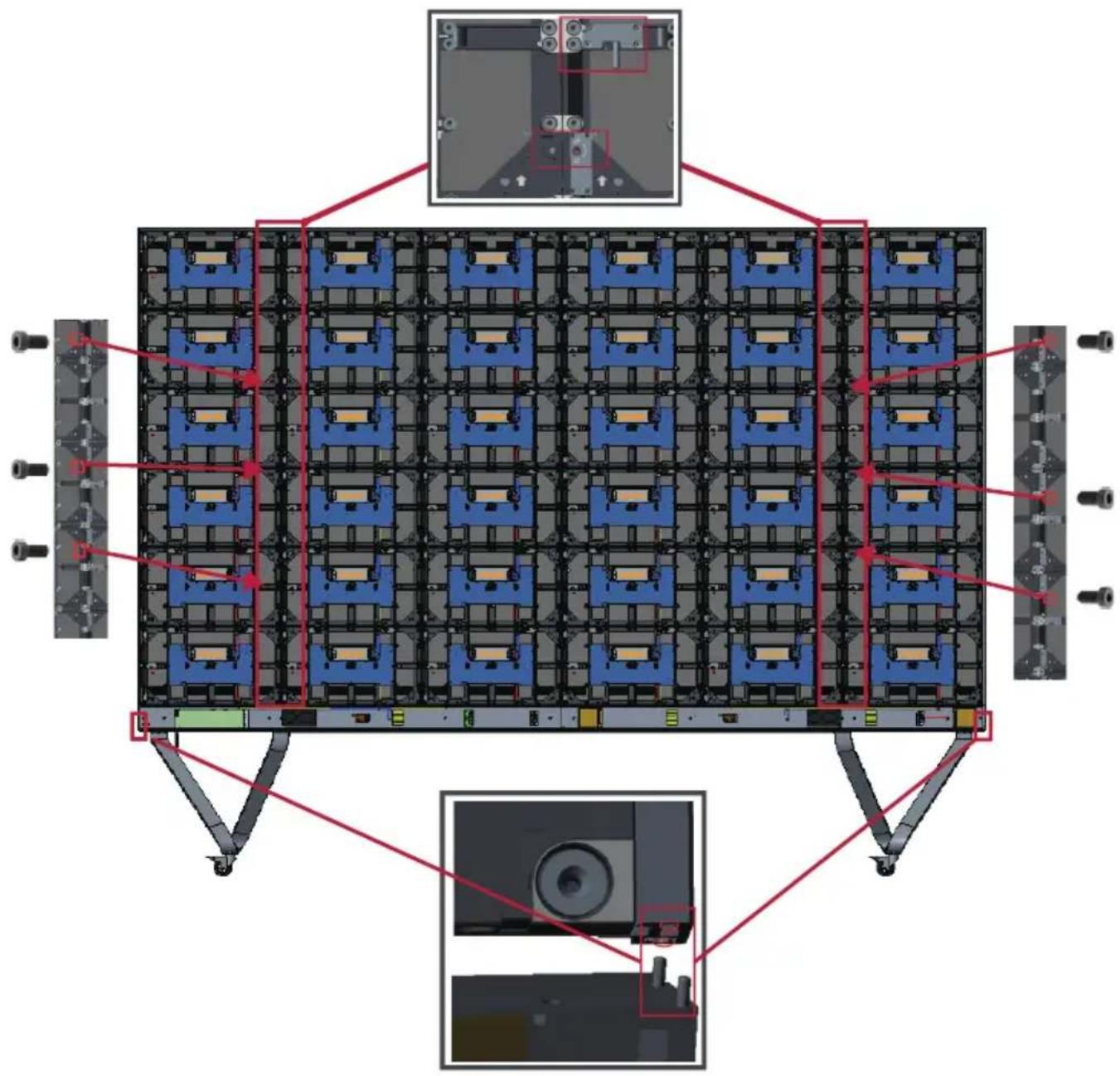

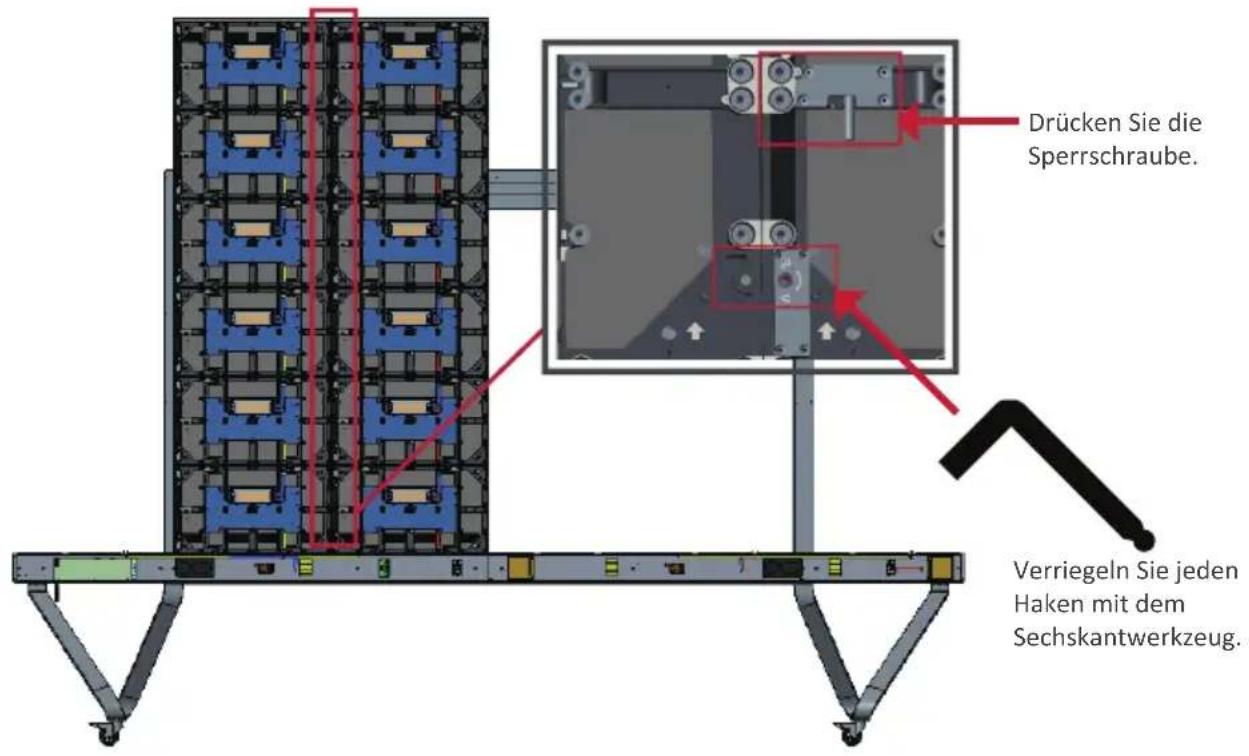

1. Drücken Sie jeder Sperrschraube und verriegeln Sie jedem Haken mit dem Sechskantwerkzeug, damit die Schranke zuverlüssig miteinander verbunden sind. Möglicherweise müssen Sie das Loch an einem Inbusschluss ausrichten, um die Sperrschraube festzuziehen.

Hinweis: Es befinden sich 6 Sperrschrauben und 12 Haken zwischen jeder Gehäuse.

1. Wiederholen Sie die Schritte 2 bis 4 bei den verbleibenden mittleren Schranken, sichern Sie den Schrank mit den mitgelieferten Schrauben (M6 x 10 mm) an der rechten Stütze.

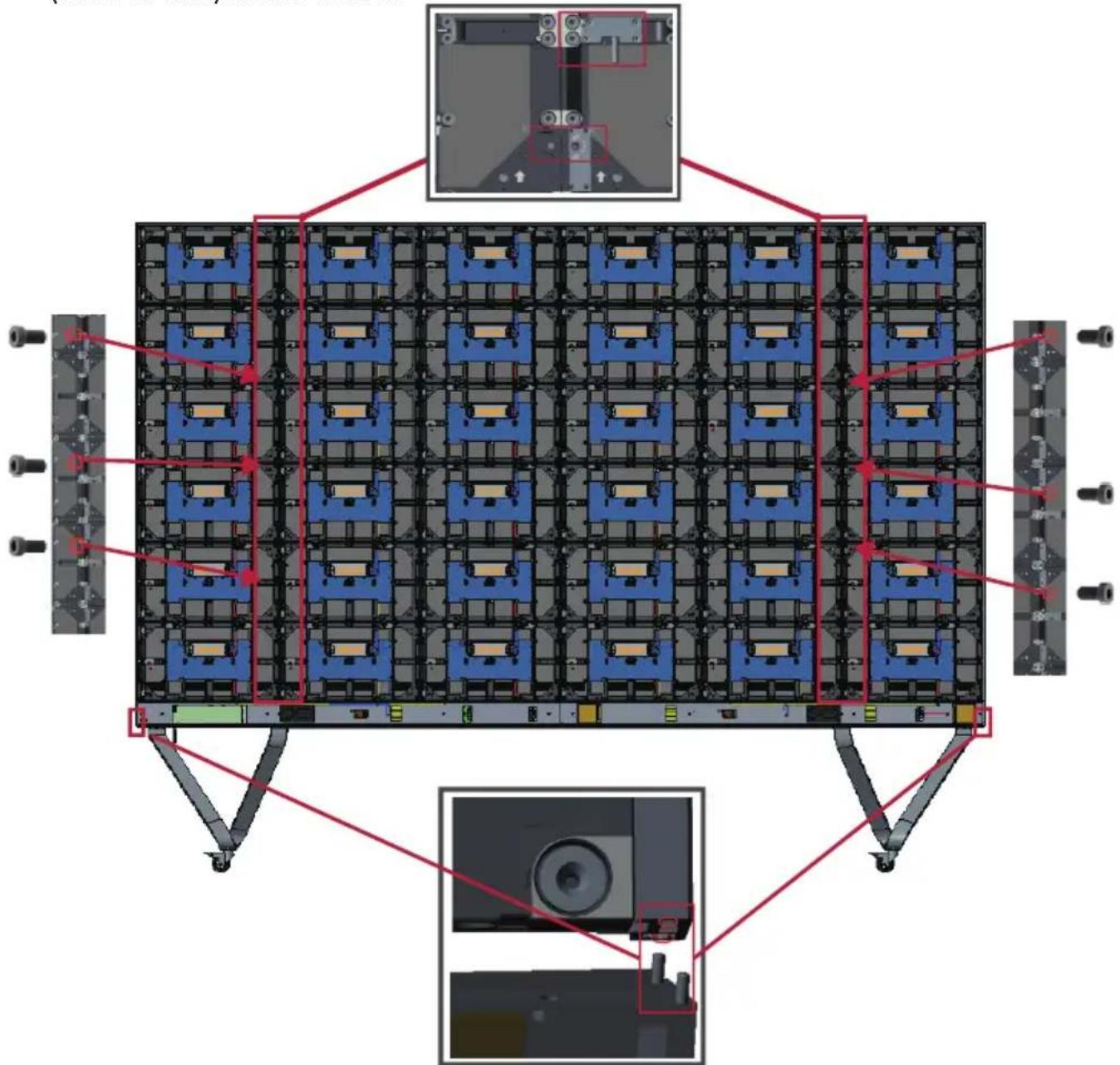

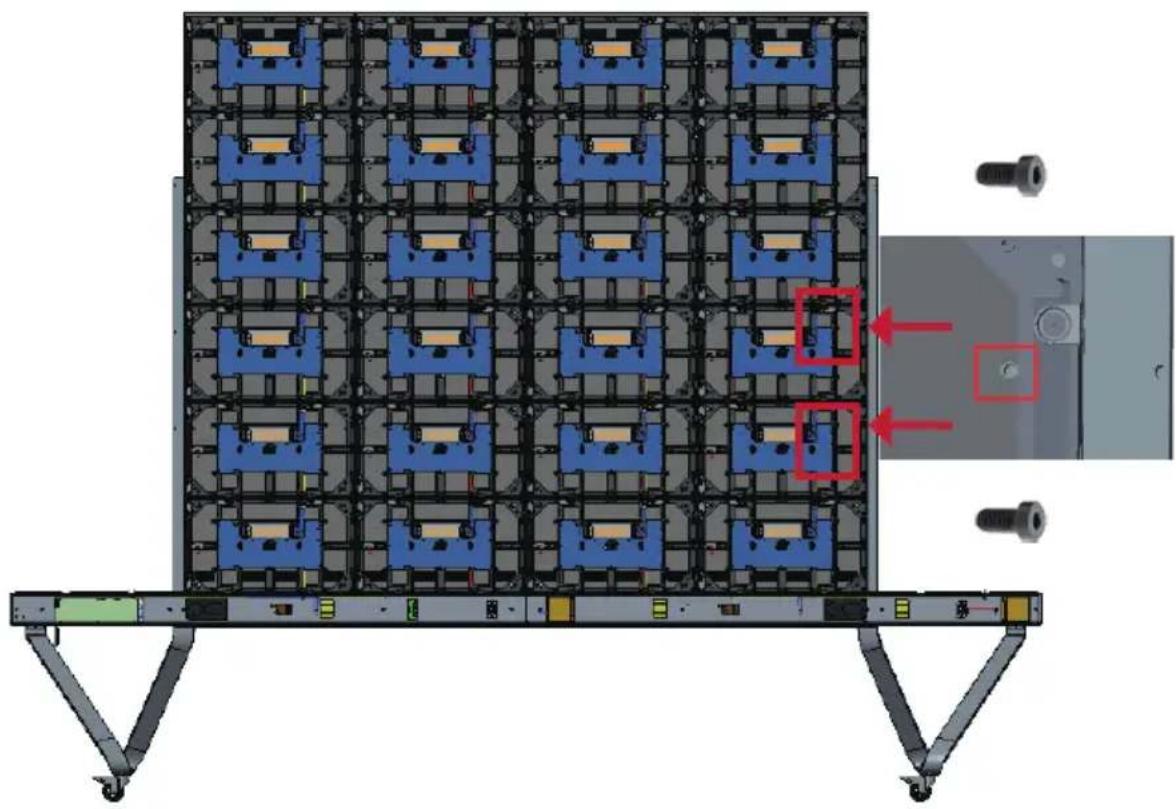

Linkes und rechts Gehäuse installieren

1. Hebien Sie das linke und rechte Gehäuse vorsichtig auf den Bodenständner, sichern sie die Halterung im Stützkanal der oberen Kreuzstrebe. Die Unterseite des Gehäuses ruht auf der unteren Kreuzstrebe.

Hinweis: Stellen Sie sicher, dass die Lieder von Gehäuse und Systemsteuerbox ausgerichtet sind.

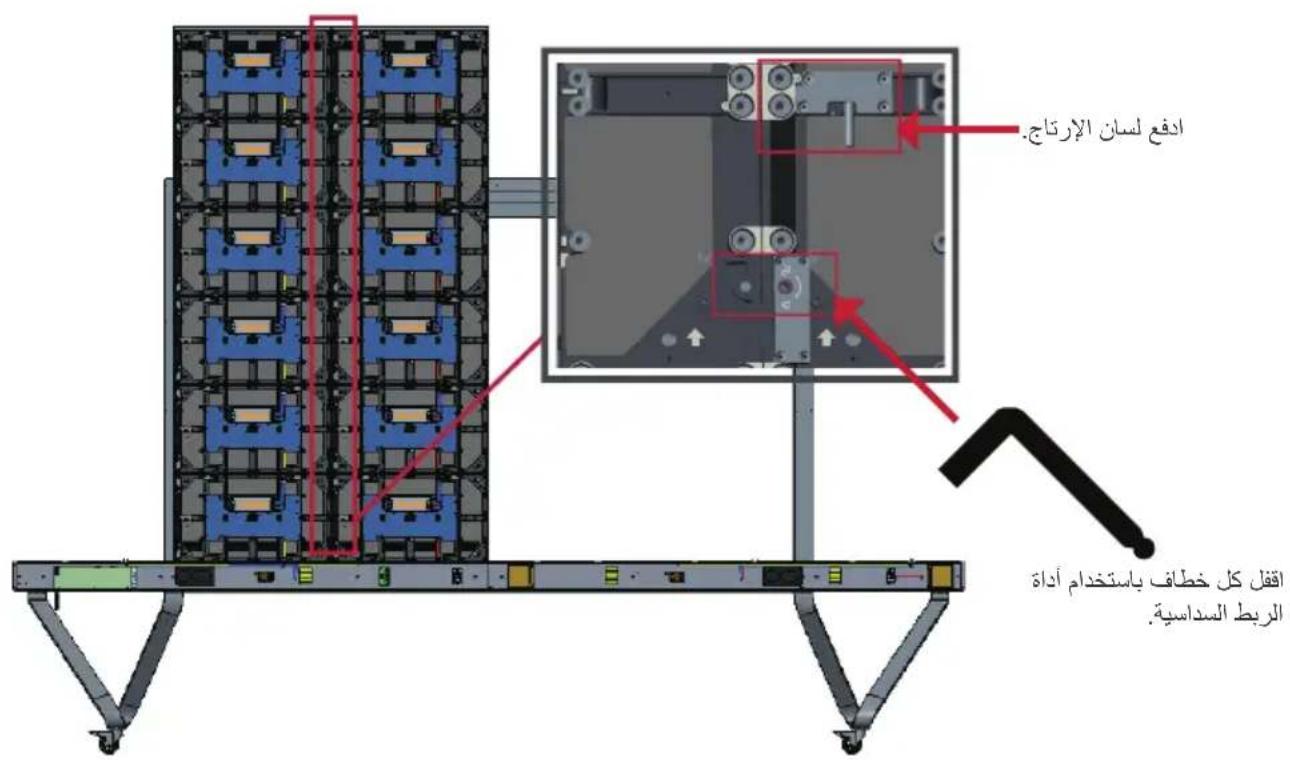

1. Drücken Sie beiden Sperrschrauben und verriegeln Sie jeder Haken mit dem Sechskantschluss, um den linken und rechten Schrank sichere mit den mittleren Schranken zu verbinden.
2. Sichern Sie das linke und rechte Gehäuse mit den mitgelieferten Schrauben (M6 x 10 mm) an der Stütze.

Hinweis: Es befinden sich 6 Sperrschrauben und 12 Haken zwischen jeder Gehäuse.

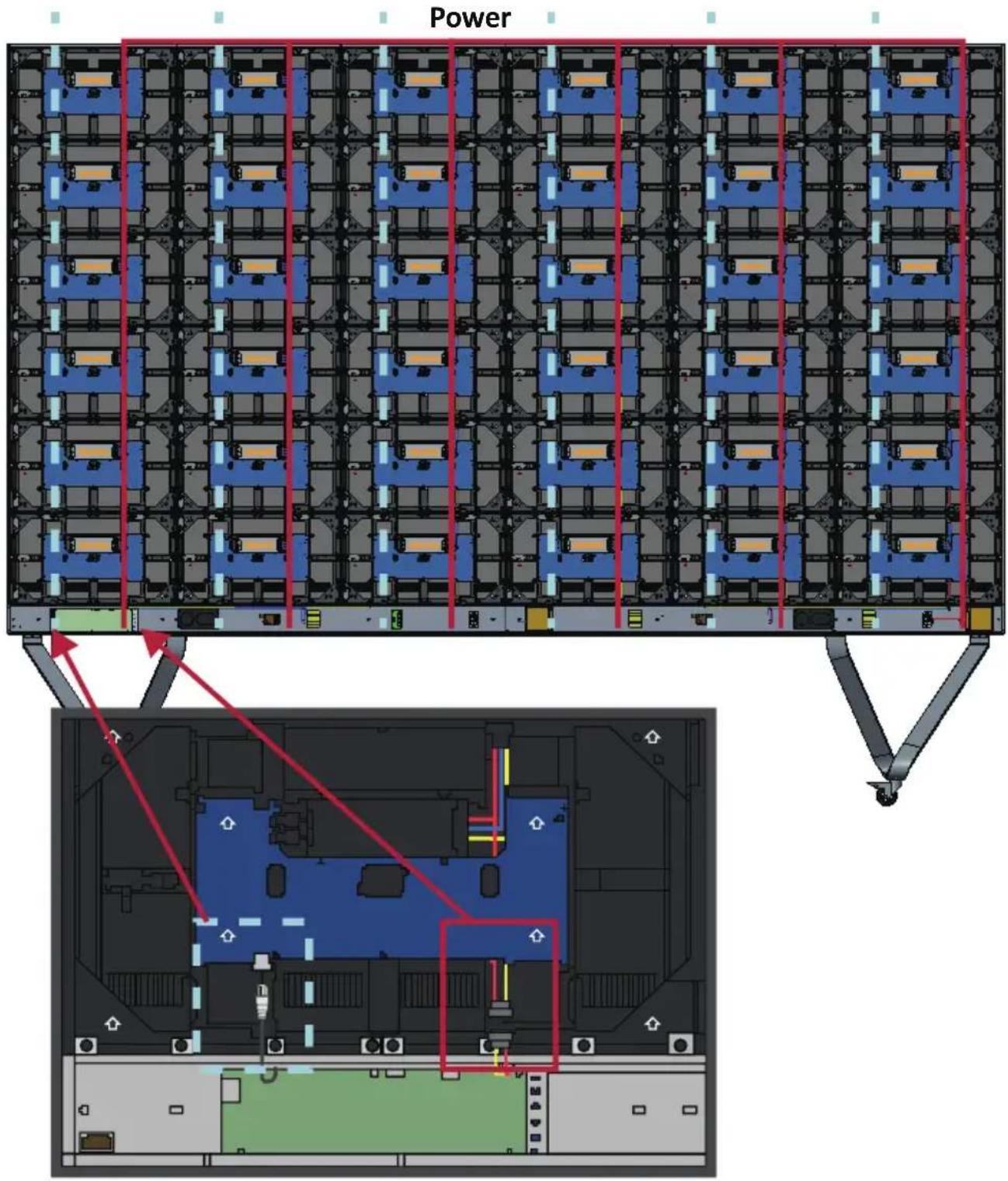

Netzwerk- und Stromkabel anschließen

Schlieben Sie Netzwerk- und Stromkabel jeder Gehäuses an die Systemsteuerbox an.

Hinweis: Es gibt 6 Netzwerk- und 6 Stromkabel zum Anschlieben.

Network 1 Network 2 Network 3 Network 4 Network 5 Network 6

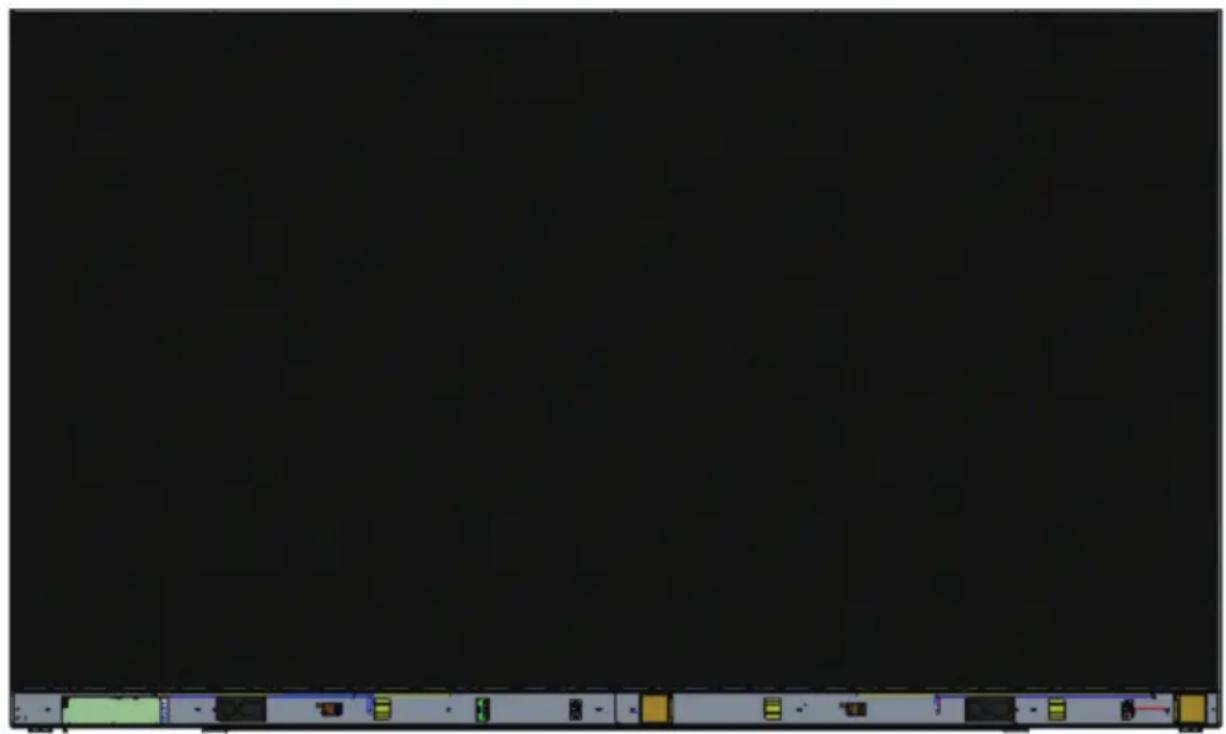

LED-Module installieren

Installieren Sie die jeweiligen LED-Module an den Gehäussen. Achten Sie darauf, die entsprechenden Zahlen an Modul und Gehäuse abzustimmen. Achten Sie darauf, dass jeder Modul bündig sitzt und kein Abstand zwischen diesen besteht. Möglicherweise müssen Sie sanft auf das Modul tippen, damit es bündig anliegt.

ACHTUNG

BitteziehenSievorHandhabungderLED-Module Antistatikhandschuhean.

Abdeckungen der Systemsteuerbox installmenten

Es gibt drei (3) Abdeckungen der Systemsteuerbox: Links, in der Mitte und rechts.

1. Beginnen Sie durch Installation der rechten Abdeckung an der Systemsteuerbox.

Hinweis: Vergewissern Sie sich, dass das Kabel der Ein-/Austaste mit dem Stromkabel der Systemsteuerbox verbunden ist, bevor Sie die Abdeckung befestigen.

1. Stellen Sie nach Anschluss des Kabels der Ein-/Austaste sicher, dass die rechte Abdeckung richtig an der Systemsteuerbox angeschlossen ist; sichern Sie sie dann mit den 15 mitgelieferten Schrauben (KM3 x 6 mm).

Hinweis: Schrauben (KM3 x 6 mm) befoinden sich in der Zubehörkiste des LED-Displays.

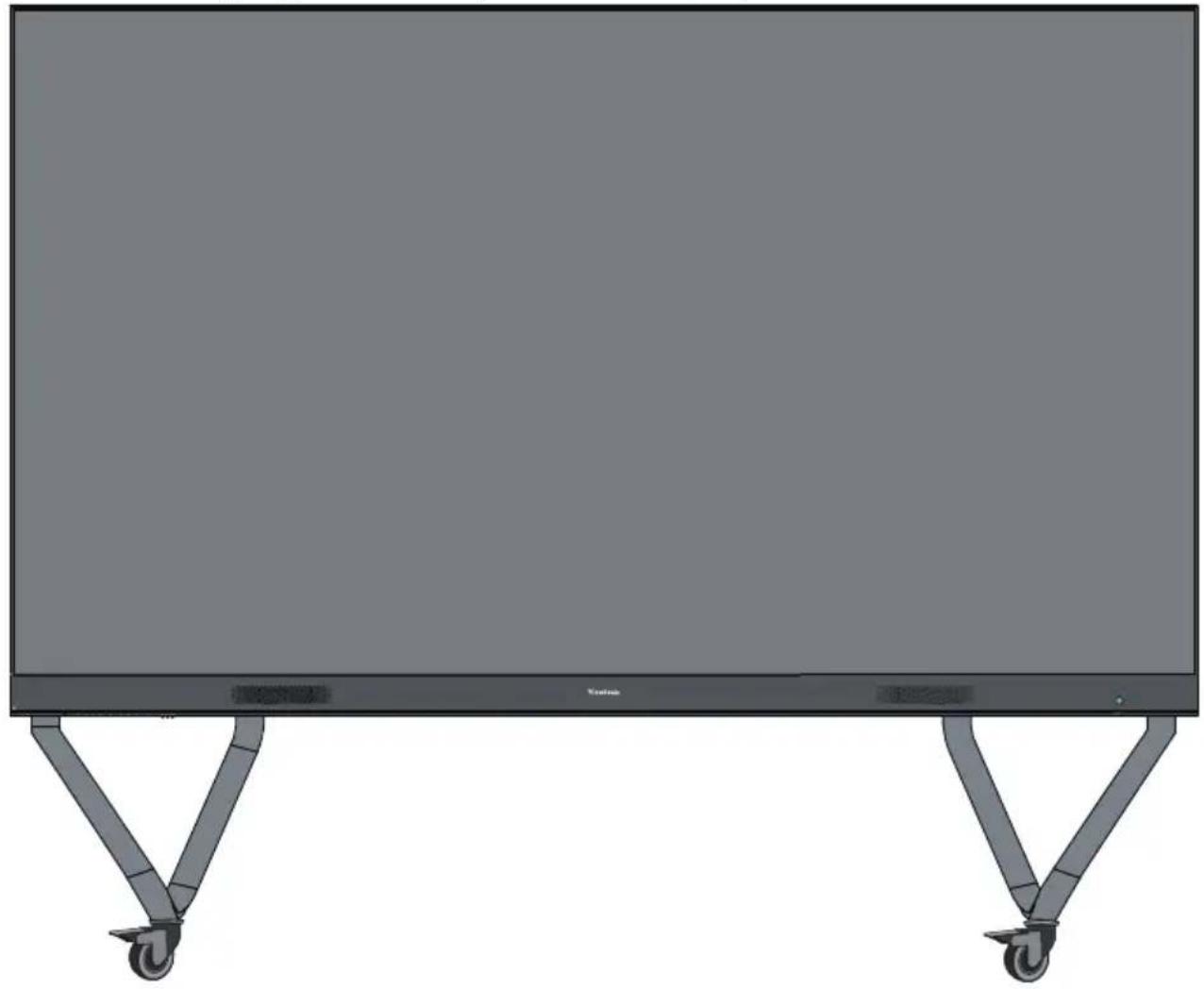

1. Wiederholen Sie die obigen Schritte bei der mittleren und linken Abdeckung. Sobald alle Abdeckungen gesichert sind, ist Ihr LED-Display einschaltbereit.

（pa）·XM6）aollalololalololololololololololololololololololololololololololololololololol

2

1 7

i 1

1

aiee aee eae ee eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae

p 150

-

a

（m）·xM6）

1 1

a

i 1

1

Network 1 Network 2 Network 3 Network 4 Network 5 Network 6

Power

J 1

LED 1

pillls

. 1

- + 12 = ( 1 - )

aalil 1sllpall g sallgaaal b j k aall jn sla 4aill p alill g aill gaaal gaaal 11 alill oan no sll aalll jj lssg jy -

LED

LED 1
