SCL7 - Embarazada JBL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz empotrable en techo de 2,5 vías
Marca	JBL
Modelo	SCL-7
Altavoz de graves	2 x 130 mm (5,25") de cono de aluminio anodizado negro (JW130AI-8)
Altavoz de agudos	Compresión de diafragma anular Teonex® 1" (25 mm) (2401H-2)
Potencia de amplificación recomendada	25 - 150 W RMS
Impedancia	4 Ohmios
Sensibilidad	88 dB / 2,83 V / 1 m
Respuesta en frecuencia	55 Hz - 30 kHz (-6 dB sobre el eje, anecoica 2 pi)
Frecuencia de cruce	2,0 kHz
Ángulo de cobertura HF (-6 dB)	60° vertical, 90° horizontal (izquierda 30°, derecha 60° desde el eje) de 2 kHz a 15 kHz
Tipo de recinto	De espalda abierta
Controles	Compensación de borde (Cerca/Lejos)
Dimensiones del producto (con rejilla)	186 x 486 x 99 mm (7,32" x 19,15" x 3,88")
Diámetro de recorte	458 x 157 mm (18,03" x 6,18")
Profundidad de montaje	97 mm (3,82")
Peso del producto	5,72 kg (12,6 lbs)
Peso de transporte	6,62 kg (14,6 lbs)
Tipo de entrada	Dos terminales de resorte chapados en oro
Rejilla incluida	Cuadrada (extraíble, pintable)
Garantía	5 años
Mantenimiento y limpieza	Limpiar solo con un paño seco. No usar productos químicos.
Seguridad	No obstruir las aberturas. Mantener alejado de fuentes de calor. Se recomienda fijación sísmica.
Piezas de repuesto y reparabilidad	Las reparaciones deben ser realizadas por personal calificado. Contactar al soporte de JBL.
Información general	Diseñada para sistemas de cine en casa JBL Synthesis. Instalación en techo o empotrada.

Preguntas frecuentes - SCL7 JBL

¿Cuál es la profundidad de montaje necesaria para la SCL-7?

La profundidad de montaje requerida es de 97 mm (3,82"). Asegúrese de que el espacio en el techo sea suficiente.

¿Puedo pintar la rejilla del altavoz?

Sí, la rejilla se puede pintar. Retire primero el velo trasero, aplique una capa fina de pintura en aerosol de alta calidad y luego coloque un velo nuevo después del secado.

¿Cómo instalar la SCL-7 en un techo existente?

Trace la plantilla, corte la abertura, conecte los cables a los terminales, inserte el altavoz y apriete los tornillos hasta que resistan. Fije la rejilla magnética.

¿Cuál es la potencia de amplificación recomendada para la SCL-7?

La potencia recomendada es de 25 a 150 W RMS.

¿Se puede usar la SCL-7 como altavoz central?

Sí, se puede orientar horizontal o verticalmente para servir como canal central, idealmente a la misma altura que los altavoces izquierdo y derecho.

¿Qué significa el control de compensación de borde?

Reduce el nivel de graves cuando el altavoz se coloca cerca de una pared (menos de 0,6 m). Ajuste a NEAR si está cerca de una pared.

¿Cuáles son las dimensiones de corte para la SCL-7?

La plantilla de corte es de 458 x 157 mm (18,03" x 6,18"). Asegúrese de que no haya obstáculos detrás de la pared.

¿Cómo conectar los cables al altavoz?

Pele 9,5 mm de aislamiento, trence los cables, luego inserte cada conductor en el terminal de resorte correspondiente (rojo para +, negro para -). Respete la polaridad.

¿Cuál es la impedancia de la SCL-7?

La impedancia nominal es de 4 Ohmios.

¿La SCL-7 es adecuada para un sistema de 7.1 canales?

Sí, se puede usar como altavoz frontal, central o surround. Para un sistema 7.1, se añaden dos altavoces adicionales en la parte trasera.

MANUAL DE USUARIO SCL7 JBL

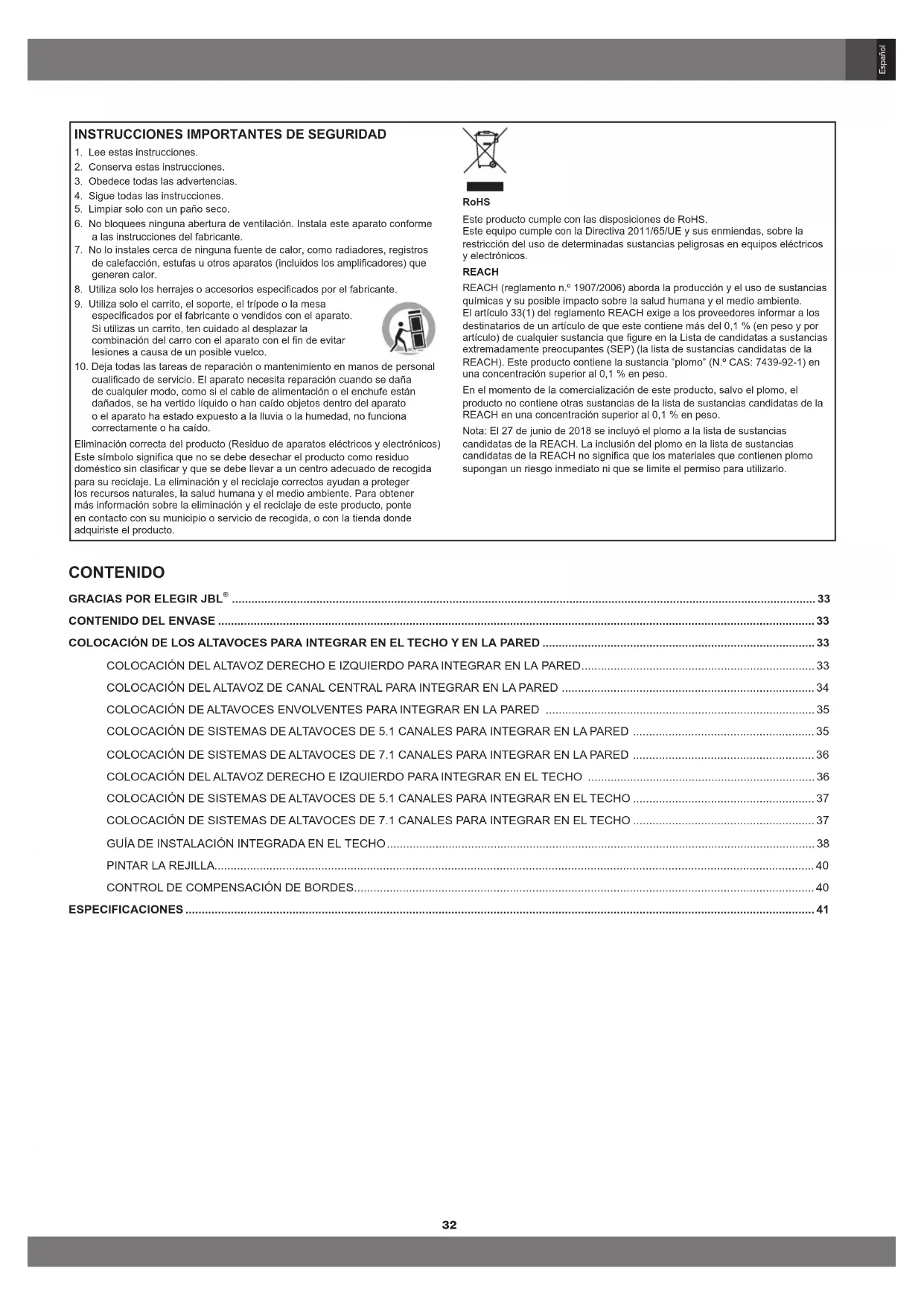

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. Lee estas instrucciones.
2. Conserva estas instrucciones.
3. Obedece todas las advertencias.
4. Sigue todas las instrucciones.
5. Limpiar solo con un paño seco.
6. No bloqueesunga abertura de ventilacion.Instala este aparato conforma a las instruccionedes fabricante.
7. No lo instalesURT de tinguna fuente de calor, como radiadores, registros de calefacion, estufas u otheros aparatos (incluidos los amplificadores) que generen calor.
8. Utiliza solo los herrajes o accesorios especialcados por el fabricante.
9. Utiliza solo el carrito, el soporte, el tripode o la mesa asignables por el fabricante o vendidos con el aparato. Si realizas un carrito, ten cuidado al desplazar la combinacion del carrto con el aparato con el fin de evaporar las lesiones a Cause de un possible vuelco.
10. Deja todas las tareas de reparacion oostenimiento en manos de personalequalido de service. El aparato necesita reparacion cuando se dañade qualquier modo, como si el cable de alimentacion o el enchufe estandañados, se ha vertido liquido o han caido objetos dentro del aparato o el aparato ha estado expuesto a la lluvia o la humedad, no funcionacorrectamente o ha caido.

Eliminación correcta del producto (Residuo de aparatos electricos y electrónicos) Este SYMBOLA significa que no se debe desecha el producto como residuo dométrico sin clasificar y que se debelear a un centro adecuado de recogida para su reciclaje. La eliminación y el reciclaje correctos ayudan a proteger los recursos naturales, la salute humana y el medio ambiente. Para Obtener más informaciOn sobre la eliminación y el reciclaje de este producto, pante en contacto con su municipio o servicios de recogida, o con la tiendaonde adquiriste el producto.

RoHS

Este producto cumple con las dispositions de RoHS.

Este equipo cumple con la Direcva 2011/65/UE y sus enmiendas, sobre la restricción del uso de determinadas sustancias peligrosas en equipos electricos y electrónicos.

REACH

REACH (reglamento n.° 1907/2006) aborda la produccion y el uso de sustancias quimicas y su possible impacto sobre la salute humana y el medio ambiente. El articulo 33(1) del reglamento REACH exige a los proveedores informar a los destinatarios de un articulo de que este contiene más del 0,1% (en peso y por articulo) deequalquier sustancia que figure en la lista de candidatas a sustancias extremadamente preocupantes (SEP) (la lista de susciantas candidatas de la REACH). Este producto contiene la sustancia "plomo" (N.° CAS: 7439-92-1) en una concentracion superior al 0,1% en peso.

En el momento de la commercialización de este producto, salvo el plomo, el producto no contiene otheras sustancias de la lista de sustancias candidatas de la REACH en una concentracion superior al 0,1% en peso.

Note: El 27 de junio de 2018 se incluyó el plomo a la lista de sustancías candidatas de la REACH. La inclusión del plomo en la lista de sustancías candidatas de la REACH no significía que los materiales que contienen plomo supongan un riego inmediato ni que se limite el permiso para utilizar.

CONTENIDO

GRACIAS POR ELEGIR JBL 33

CONTENIDO DEL ENVASE 33

COLOCACION DE LOS ALTAVOCES PARA INTEGRAR EN EL TECHO Y EN LA PARED 33

COLOCACION DEL ALTAVOZ DERECHO E IZQUIERDO PARA INTEGRAR EN LA PARED 33

COLOCACION DEL ALTAVOZ DE CANAL CENTRAL PARA INTEGRAR EN LA PARED 34

COLOCACION DE ALTAVOCES ENVOLVENTES PARA INTEGRAR EN LA PARED 35

COLOCACION DE SISTemas DE ALTAVOCES DE 5.1 CANALES PARA INTEGRAR EN LA PARED 35

COLOCACION DE SISTemas DE ALTAVOCES DE 7.1 CANALES PARA INTEGRAR EN LA PARED 36

COLOCACION DEL ALTAVOZ DERECHO E IZQUIERDO PARA INTEGRAR EN EL TECHO 36

COLOCACION DE SISTemas DE ALTAVOCES DE 5.1 CANALES PARA INTEGRAR EN EL TECHO 37

COLOCACION DE SISTemas DE ALTAVOCES DE 7.1 CANALES PARA INTEGRAR EN EL TECHO 37

GUIA DE INSTALLACION INTEGRADA EN EL TECHO 38

PINTAR LA REJILLA 40

CONTROL DE COMPENSACION DE BORDES 40

ESPECIFICACIONES 41

GRACIAS POR ELEGIR JBL

Durante mas de 70 anos, los ingenieros de JBL han proportionsado equipos de audio para hogares, salas de concertos, estudios de grabacion y cines de todo el mundo y los productos de JBL se han convertido en la eleccion inmediata de los mejores artistas de la grabacion e ingenieros de sonido. SCL-5, SCL-6, SCL-7 y SCL-8 son los miemros mas recentes de la linea para cine en casa JBL Synthesis. Para obtener el mejor rendimiento de susutures altavoces,lee estas instrucciones atentamente.

CONTENIDO DEL ENVASE

CADA ENVASE DE JBL SCL-5/SCL-6/ SCL-7/SCL-8 CONTIENE:

1SCL-6o1SCL-7

Guía de inicio=rápido
1 Guía de inicios rápidó1 Rejilla cuadrada 1 Plantilla

1 SCL-5 o 1 SCL-8

1 Rejilla redonda y 1 Rejilla cuadrada

1 Plantilla 1 Guía de inizio rápido

2 Paños de gasa

Si sospecas que se han producido daños durante el envío, informa dearlo inmediamente a su distribuidor. Te recomendamos que conserve la caja y los materiales de embalaje para usos futuros.

COLOCACION DE LOS ALTAVOCES PARA INTEGRAR EN EL TECHO Y EN LA PARED

La colocacion correcta de los altavoces es crucial para lograr un bien rendimiento sonoro en un cine en casa. Lee la seccion6uguiente para encontrar orientacion sobre la colocacion correcta y optima.

Notas: Para la instalacion integrada en la pared, consulta los accesos de soporte WB52 o WB54, que se commercian aparte.

COLOCACION DEL ALTAVOZ DERECHO E IZQUIERDO PARA INTEGRAR EN LA PARED

SCL-6 y SCL-7 son la elección perfecta como altavoces principales izquierdo y derecho en un sistema de variedes canales. Puesto que estan diseñados para lograr una cobertura uniforme y la maxima dispersion del sonido, se deben colocar con el centro de los altavoces aproximadamente a la misma alta que los actores en la pantalla para contribuir a la ilusion de que las voces de los actores proce de directamente de sus imagenes en pantalla. Idealmente, los altavoces deben ir colocados aunos 60 grados de desviacion entre ellos segun se miran desde la posicjion de escucha, de modo que la distancia entre los altavoces sea la mesma que entre cada altoz y quien escuchas (Figura 1).

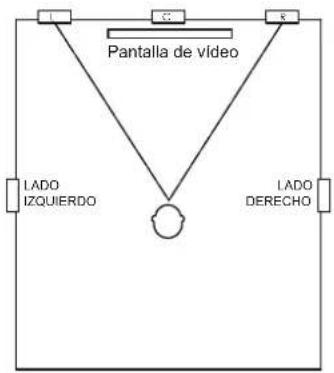

Figura 1 Figura 2

SCL-7 SCL-6

COLOCACION DEL ALTAVOZ DE CANAL CENTRAL PARA INTEGRAR EN LA PARED

Cuando se utilizes como altavoces para el canal central, es possible orientar el SCL-6 y SCL-7 vertical u horizontalmente. Si se usa con una pantalla de proyeccion perforada, se deben montar detras del centro de la pantalla con el eje central horizontal tan alineado como sea possible con el eje central entre los altavoces de los canales izquierdo y derecho (Figura 3).

Figura 3

NOTA: Algunas pantallas de proyeccion perforadas tenera un barra o traviesa a travers del marco de la pantalla (Figura 4). En these casos, asegurate de que la barra no bloquee la bocina. Coloque los altavoces orientados verticalmente de modo que la barra pase por delante de ellos por el borde de la bocina mas proxima al altavoz de graves central.

Figura 4

Si se utilizes una planta de proyeccion sin perforaciones, o una planta LCD/plasma/OLED, se peut utilizear el SCL-6 o el SCL-7 en orientacion horizontal montado directamente encima o bajo de la planta de video y lo masoca possible de ella (Figura 5).

NOTA: Es sumamente importante colocar los altavoces central, izquierdo y derecho tan proximos entre si como sea possible y a la mesma alta. La bocina del altovoz del canal central no deberia estar a mas de 61 cm por encima ni por bajo de los altavoces izquierdo y derecho. Esto permitemanter la integridad de los desplazamenteos de sonido, en los que el sonido parece moverse de la izquierda al centro y de ahi a la derecha.

Figura 5

COLOCACION DE ALTAVOCES ENVOLVENTES PARA INTEGRAR EN LA PARED

Consulta con tu distribuidor autorizzato de JBL Synthesis la seleccion de los altavoces JBL Synthesis adecuados para tu sistemas de cine en casa.

COLOCACION DE SISTemas DE ALTAVOCES DE 5.1 CANALES PARA INTEGRAR EN LA PARED

Los altavoces enolventes deben estar ubicados en las paredes laterales, no mas cerca de la pantalla que la prima fila de asientos. Si hay dos filas de asientos, esnecessary colocar these altavoces entre las dos filas. Los altavoces enolventes deben estar colocados por encima del area de asientos, al menos 61 cm por encima del nivel del ofo de los oyentes sentados (Figura 6).

Figura 6

COLOCACION DE SISTemas DE ALTAVOCES DE 7.1 CANALES PARA INTEGRAR EN LA PARED

En unistema de 7.1 canales, seañaden dos altavoces para relleno en la parte trasera, además de los altavoces envolventes de un sistema de 5.1 canales. Los dos altavoces adiconiales se colocan en la pared posterior o en el techo cercà de dicha pared (Figura 7).

Figura 7

COLOCACION DEL ALTAVOZ DERECHO E IZQUIERDO PARA INTEGRAR EN EL TECHO

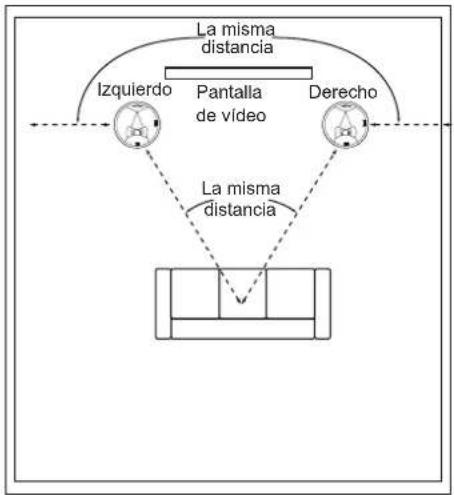

Coloque los altavoces derecho e izquierdo a la misma distancia del area de escucha principal (o a la distancia mas parecida possible). La distancia de cada altovo a la pared lateral mas proxima también debe ser tan parecida como sea possible.

En una situacion ideal, la distancia entre los altavoces izquierdo y derecho deberia ser ligeramente menor que sus distancias a la zona de eschua principal.

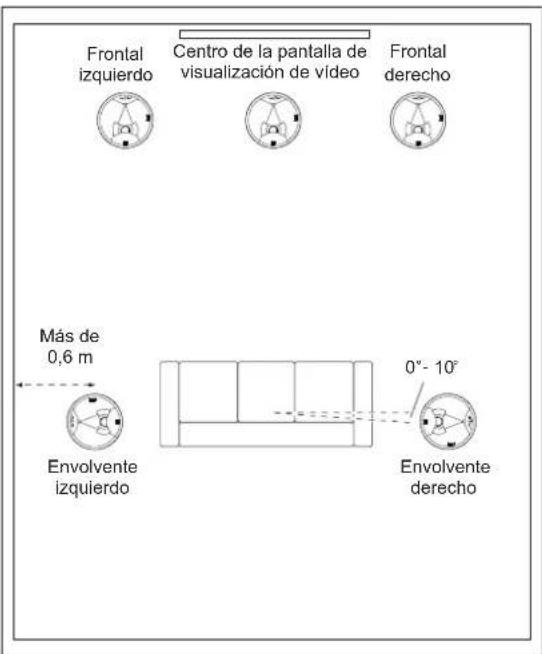

COLOCACION DE SISTemas DE ALTAVOCES DE 5.1 CANALES PARA INTEGRAR EN EL TECHO

Los altavoces envolventes izquierdo y derecho deben ir colocados a los lados de la zona principal de escucha y aproximadamente a 10 grados por detrás.
Los altavoces delanteros izquierdo, central y derechoicho deben estar centrados respecto a la pantalla de visualizacion de video.
Los altavoces delanteros izquierdo, central y derecho deben estar mas cerca de la pantalla de visualizacion de video que de la zona principal de escucha. Por example, si la pantalla de visualizacion de video está a 3 m de la zona de escucha principal, los alta voces deben estar a 1,8 m o más de la zona de escucha principal.
Los altavoces delanteros izquierdo y derecho deben estar relativamente cerca de los lados de la pantalla de visualizacion de video. Por example, por lo general, los altavoces delantero izquierdo y delantero derecho para una pantalla de visualizacion de video de 1,2 m (50ulgadas) no deben estar分开ados mas de 2 m (80ulgadas).
El altavoz central debe estar alineado con el centro de la pantalla de visualizacion de video.
Los altavoces de canal envolvente deben estar lo más lejos possible de la zona de escucha principal y al menos a 0,6 m de las paredes laterales y delantera.

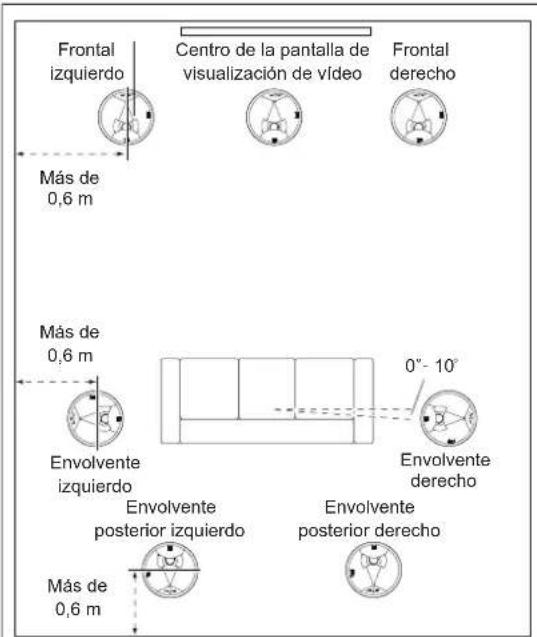

COLOCACION DE SISTemas DE ALTAVOCES DE 7.1 CANALES PARA INTEGRAR EN EL TECHO

En este caso, se anaden dos altavoces para el relleno posterior a los altavoces envolventes de un sistemas de 5.1 canales. Los dos altavoces adiconcules se colocan en la pared posterior o bien en el techo, circa de dicha pared.
Los altavoces envolventes posterior izquierdo y posterior derecho deben estar equidistantes respecto al area de escucha principal y, por lo general, lo mas lejos possible de ella, pero al menos a 0,6 m de las paredes laterales y posterior.

ADVERTENCIA: HARMAN International no asume nguna responsabilitad por la instalacion inadeuda de hardware ni por daños personales o daños en los productos que resulten de una instalacion inadeuda o un altovo caido.

PREPARAR EL CABLE DE INTERCONEXION

1. En primer lugar, determinina la distancia entre el amplificador y el altovo mas alejado de cada grupo (delanteros, envolventes, envolventes, traseros, subwoofoers pasivos).

2. A continuación, prepara los cables de conexión de todos los altavoces de cada grupo con esta longitud, excepte un de los altavoces esté mucho mas cerca del amplificador que los demas. Estó ayudara a tener un equilibrio adecuado entre las senales. Recuerda preparar cables adiconciles para la biamplificacion o el bicableado, si optas por una de estas OPCIONES.

3. Retira 9,5 mm de aislante de ambos extremos de cada conductor.

4. Retuere cada Conjunto de cables con hebras en una espiral bien compacta. Tiende los cables por las paredes hasta las posiciones de montaje.
5. Los altevoces y los dispositivos electronicosienen terminales (+) y (-) correspondentes. La mayoria de fabricantes de altavoces y electrónica, incluido JBL, Inc., utilizean el color rojo para indicar el terminal (+) y el color negro para el terminal (-). Compruebalo antes de realizar las conexiones.

Es importante conectar todos los altavoces exactamente del mesmo modo: el (+) del altovoz con el (+) del amplificador y el (-) del altovoz con el (-) del amplificador. Si se conectan "desfasados" (+ con - y - con +), se obtiene un sonido adelgazado, con bajos débiles y una distribución espacialmente.

En sistemas de sonido envolmente multicanal, conectar todos los altavoces del systema con la polaridad correcta es igual de importante para conservar el ambiente y la的回答a en frequencies adequados y acorde con el material que se reproduzca.

A continuación, busca una diferencia visual entre los dos conductores de cada par moldeado de cables de altavoz. Las diferencias peuvent ser cables de colordistinctodecobreoplado),un hilo suelto en un conductor,refuerzos elevados enuna parte delaislanteexteriorouuma marca impresa en parte delaislanteexterior.Noimportaque cable conectes alos conectores (+) y (-) de los altavoces y amplificadores,siempre que connectes todos los altavoces del本身就是 mode.Alconectar la caja posterior, presiona la parte superior del poste con resorte e inserta el cable pelado en el orificio del lateral.

GUIA DE INSTALLACION INTEGRADA EN EL TECHO

Para nuevo construcción

Si quires realizar la preinstalacion de un marco de encastado para los altavoces antes de instalar carton yeso en una construccion continua, debaras adquirir el kit de marco de encastado correcto para el Modelo de altavoz en tu distribuidor de JBL Synthesis. El kit de encastado contiene instrucciones detalladas de montaje. Después de instalar el carton yeso, sigue las instrucciones de instalacion para construccion existente que encontraras a continuacion.

En una construcción existente

Note: El procedimiento de instalacion es el mesmo para todos los modelos que abarca este manual.

1. Comprueba que el material de carton yeno, contrachapado o de othero tipo del techo tenga un grosor de 13 mm a 51 mm y sea capaz de sustener el peso del altovoz que se va a instalar.

Asegúrate de estar al menos 19 mm entre el borde de la plantilla de instalación y cualquier refuerzo u另一边 obstrucciones de detrás de la pared, de modo que el mecanismo de enganche del altovoonga espacio para actuar completeness. Revisa las obstrucciones para asegurar de que no haya varillas, conductos, tuberías, tubos de calefacción ni returnos de aire por la cavidad del techo que pueda interferir con el altovoz.

1. Determina la ubicacion correcta del altavoz y utilizes la plantilla includa con el para marcar el material del techo.

1. Recorta el carton yeso del techo a lo largo de lamarca realizada durante el paso 2 para crear el troquel de montaje.

1. Conecta el altovoz al amplificador tal como se explica en la page 38.

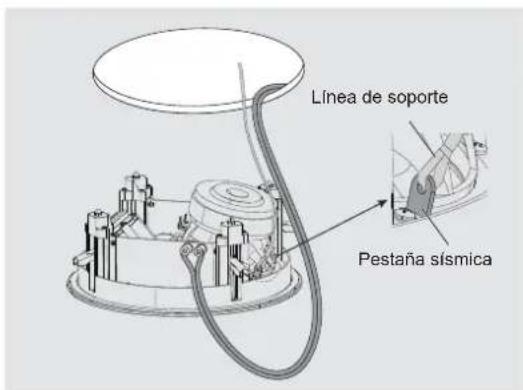

1. Sujeta la pestaña sismica del altovo a una linea de soporte según las normas locales de seguidad.

1. Asegúrate de que todas las abrazaderas del altovoz estén en su posición " lista para el montaje".

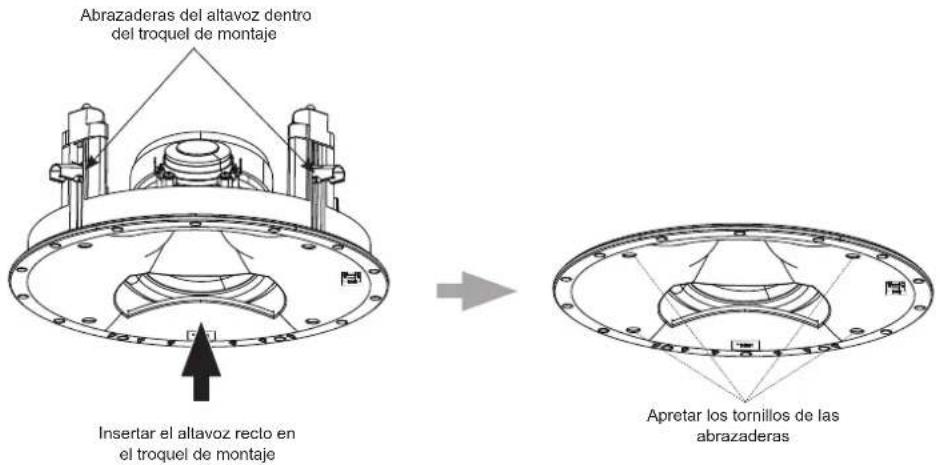

1. Inserta el altovo recto por la abertura de montaje. Aprieta los tornillos de las abrazaderas del altovo en la parte delantera del sonodeflector del altovo. Las abrazaderas del altovo giran automatamente hacsa su posicj y empiezan a sutar el altovo. En cuando sientas resistencia sobre los tornillos, significa que el altovo está bien enganchado.

IMPORTANTE: Utiliza sempre montajes con par de apriete bajo. No aprietes NUNCA en excesso los tornillos de las abrazaderas.

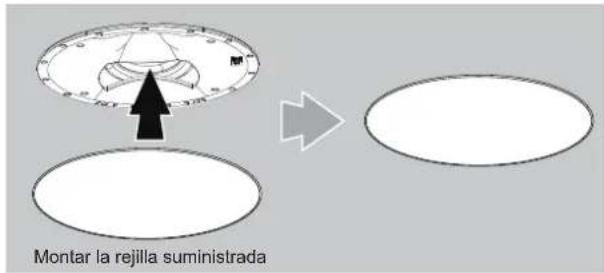

1. Monta la rejilla redonda o cuadrada suministrada. Unos potentes imanes situados en el marco del altovo sostienen la rejilla en su lugar con firmeza.

PINTAR LA REJILLA

Las rejillas de los altavoces arquitectonicos JBL Synthesis se pueda pintar para adaptarlas a cualquier decoracion. Si querresCambiar el color de la rejilla, su acabado satinado servir como imprimacion Para Obtener el mejor resultado, sigue este procedimiento.

1. Retira con cuidado el paño de gasa de la parte posterior de la rejilla antes de pintarla.
2. Utiliza pintura en spray de alta calidad y aplica una capa final de color. Asegúrate de que las perforaciones de la rejilla queden libres de pintura. Si se llenan de pintura, la calidad de sonido del altovoz disminuira. Si hay algo orificio embozado, utilizes aire comprimido para soplar la pintura y quitarla del orificio.

Note: Si enquiryas aluna perforacion de la rejilla embozada despues de secarse la pintura,utiliza una aguja o una chincheta para qutar la pintura con cuidado.

1. Hemos incluido pao de gasa redondos o rectangulares de repuesto. Cuando la pintura este seca, aplica un ligero recubrimiento de adhesivo en spray en la parte inferior de la rejilla perforada y colocau un tejido de gasa nuevo. IMPORTANTE: No pulverices nunca el adhesivo sobre el tejido. El tejido de gasa de los modelos SCL-5 y SCL-8 lvan almohadillas de espuma premontadas que ayudan a evitar que la rejilla cuadrada vibre contra el techo.

CONTROL DE COMPENSACION DE BORDES

El control de compensacion de bordes BOUNDARY reduce el nivel de salute de bajos del altovoa para compensar la mayor reflexion de la energia de bajos al colocar el altovoz circa de una pared.

Siempre que sea posible, evita montar el altovo a menos de 0,6 m de una pared. Si no es possible evaporar esta colocacion, coloca el control de compensacion de bordes BOUNDARY en la posicion "NEAR".

ESPECIFICACIONES

SCL-5 SCL-8
Tipo: altovoz de dos viñas para integrar en el techo
Unidad de bajas Frequencias: Altavoz de graves de bastardor fundido y cono de matriz de aluminio de 7" (180 mm) (JW180PB-6)	Altavoz de graves de bastardor fundido y cono de matriz de aluminio avanzada de 5,25" (130 mm) (JW130AI-4)
Unidad de altas frequencies: Unidad de compresión con diafragma de anillo de Teonex® de 1" (25 mm) 2409H	Unidad de compresión con diafragma de anillo de Teonex® de 1" (25 mm) 2410H-2
Potencia del amplíficator recommendada: 25 - 125 W RMS 25 - 100 W RMS
Impedancía: 6 Ohms 4 Ohms
Sensibilitidad del altovoz: 86 dB/2,83 V/1 m	85 dB/2,83 V/1 m
Respuesta en Frequencias:	48 Hz - 32 kHz (-6 dB sobre el eje), 2pi anecoyo	55 Hz - 30 kHz (-6 dB sobre el eje), 2pi anecoyo
Frecuencia de corte: 1575 Hz 1,8 kHz
Ángulo de cobertura de altas Frequencias (-6 dB):	60° vertical (hacia arriba: 30°, hacía abajo: 30°, respectfully de la linea del centro vertical a 45°), 120°, vertical, de 2 kHz a 10 kHz.	60° vertical (hacia arriba: 30°, hacía abajo: 30°, respectfully de la linea del centro vertical a 45°), 120°, vertical, de 2 kHz a 10 kHz.
Tipo de caja:	Abierta por detrás
Controles:	Control de proximidad de bords
Dimensiones de la rejilla:	Redonda: 318 mm x 7 mm Cuadrada: 318 mm x 318 mm x 7 mm	Redonda: 273 mm x 6,2 mm Cuadrada: 273 mm x 273 mm x 6,2 mm
Dimensiones del producto (con rejilla):	318 mm al. x 318 mm an. x 151,9 mm prof.	273 mm al. x 273 mm an. x 120 mm prof.
Diámetro del troquel:	285 mm	247 mm
Profundidad de montaje:	141,8 mm	119 mm
Tipo de entrada:	Postes de unión con resorte chapados en oro
Peso del producto:	3,9 kg	3,5 kg
Peso con embalaje:	5,7 kg	4,8 kg
Unidades de medida de envío:	Cada uno
Garantía:	5 años
	SCL-6	SCL-7
Tipo:	Altavoz de 2,5 vias para integrar en el techo
Unidad de bajas Frequencias:	Altavoz de graves cuadruple con cono de aluminio anodizzato negro de 5,25" (130 mm) (JW130AI-4)	Altavoz de graves dual con cono de aluminio anodizzato negro de 5,25" (130 mm) (JW130AI-8)
Unidad de altas Frequencias:	Unidad de compresión con diafragma de anillo, Teonex® de 1" (25 mm) 2401H-2	Unidad de compresión con diafragma de anillo, Teonex® de 1" (25 mm) 2401H-2
Potencia del amplíficator recommendada:	25 - 200 W RMS	25 - 150 W RMS
Impedancía:	4 Ohms	4 Ohms
Sensibility del altovoz:	91 dB/2,83 V/1 m	88 dB/2,83 V/1 m
Respuesta en Frequencias:	50 Hz - 30 kHz (-6 dB sobre el eje), 2pi anecoyo	55 Hz - 30 kHz (-6 dB sobre el eje), 2pi anecoyo
Frecuencia de corte:	1,8 kHz	2,0 kHz
Ángulo de cobertura de altas Frequencias (-6 dB):	80° vertical x 80° horizontal de 2 kHz a 17 kHz	60° vertical, 90° horizontal (izquierda: 30°, derecha: 60°, Respecto a la linea central), de 2 kHz a 15 kHz
Tipo de caja:	Abierta por detrás
Controles:	Control de proximidad de bordes
Dimensiones de la rejilla:	185 mm x 796 mm x 6,2 mm	186 mm x 486 mm x 6,2 mm
Dimensiones del producto (con rejilla):	185 mm x 796 mm x 97,1 mm	186 mm x 486 mm x 99 mm
Diámetro del troquel:	766 mm x 157 mm	458 mm x 157 mm
Profundidad de montaje:	97 mm	97 mm
ilio de entrada:	Postes de unión con resorte chapados en oro
Peso del producto:	10,07 kg	5,72 kg
Peso con embalaje:	11,61 kg 6,62 kg
Unidades de medida de envío:	Cada uno
Garantía:	5 años

Note: Las dimensiones estan susjetas a Cambios sin avis previo.

IMPORTANTE: INSTRUÇÉS DE SEGURANÇA

Guia de inicio=rápido
1 Guia de incio rapio1 Greha quadrada 1 Gabarit

1 Gabarito 1 Guia de inicio rápido

Pano de tecido (2 unidas)

Para obtener otros Idiomas, visite www.Jblsynthesis.com
