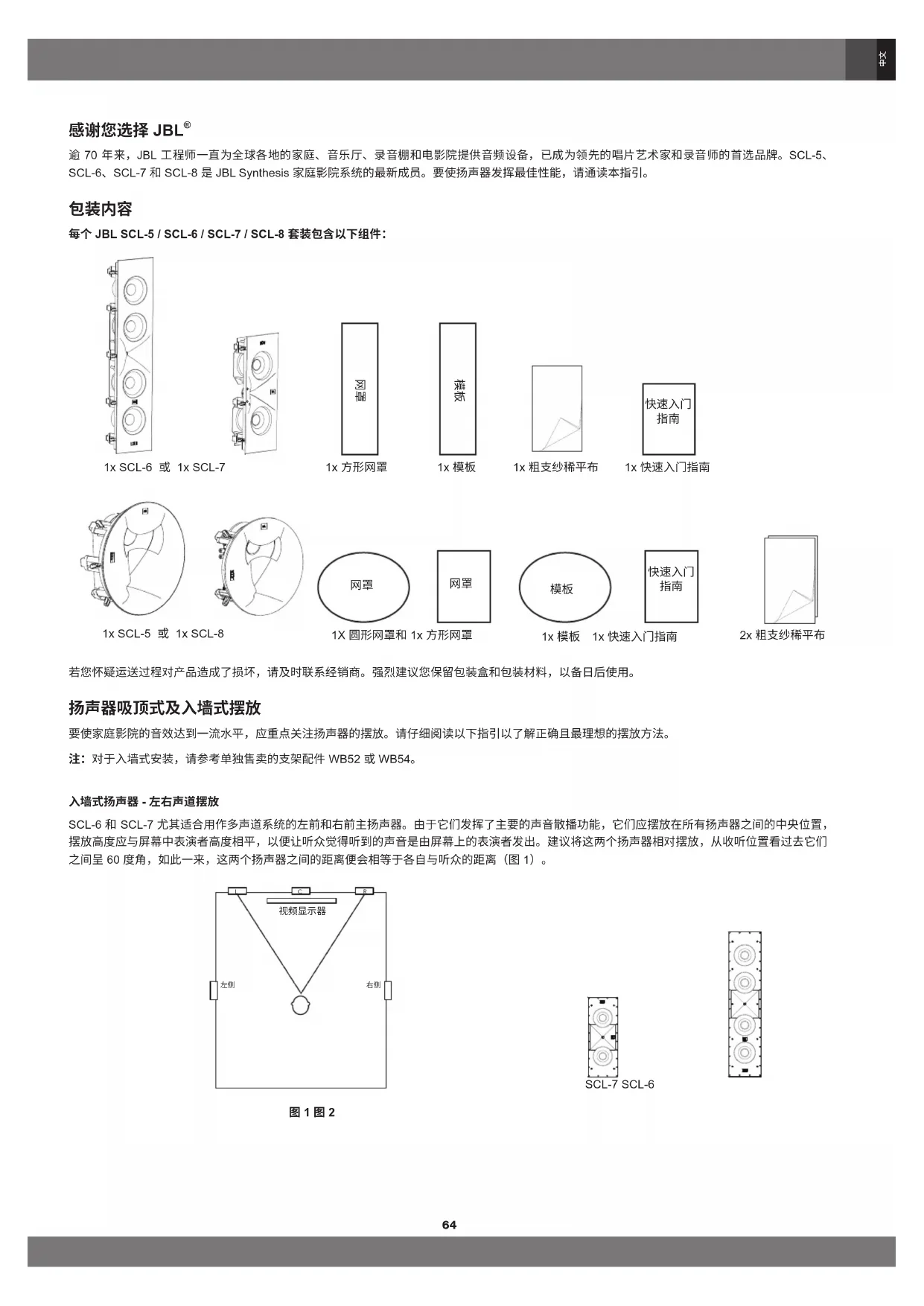

逾 70 年来，JBL 工程师一直为全球各地的家庭、音乐厅、录音棚和电影院提供音频设备，已成为领先的唱片艺术家和录音师的首选品牌。SCL-5、 SCL-6、SCL-7 和 SCL-8 是 JBL Synthesis 家庭影院系统的最新成员。要使扬声器发挥最佳性能，请通读本指引。

每个 JBL SCL-5 / SCL-6 / SCL-7 / SCL-8 套装包含以下组件：

2x 粗支纱稀平布 若您怀疑运送过程对产品造成了损坏，请及时联系经销商。强烈建议您保留包装盒和包装材料，以备日后使用。 扬声器吸顶式及入墙式摆放 要使家庭影院的音效达到一流水平，应重点关注扬声器的摆放。请仔细阅读以下指引以了解正确且最理想的摆放方法。 注：对于入墙式安装，请参考单独售卖的支架配件 WB52 或 WB54。 入墙式扬声器 - 左右声道摆放 SCL-6 和 SCL-7 尤其适合用作多声道系统的左前和右前主扬声器。由于它们发挥了主要的声音散播功能，它们应摆放在所有扬声器之间的中央位置， 摆放高度应与屏幕中表演者高度相平，以便让听众觉得听到的声音是由屏幕上的表演者发出。建议将这两个扬声器相对摆放，从收听位置看过去它们 之间呈 60 度角，如此一来，这两个扬声器之间的距离便会相等于各自与听众的距离（图 1）。

SCL-7 SCL-6 图 1 图 265

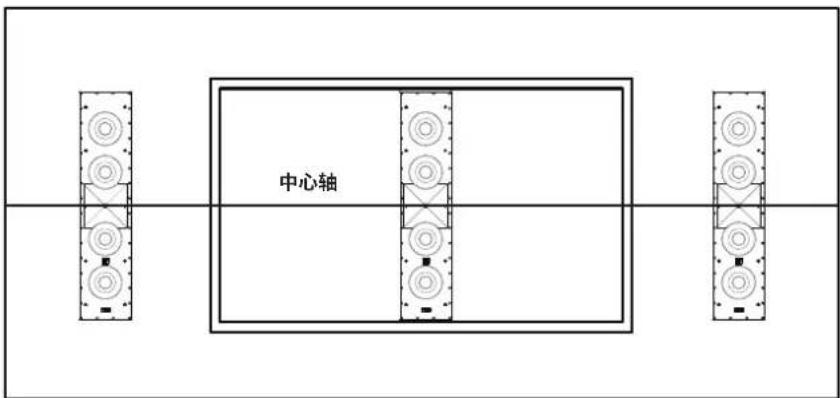

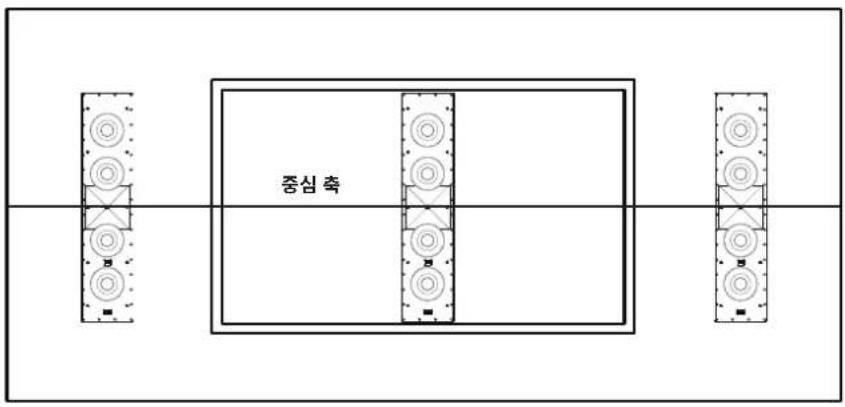

入墙式扬声器 - 中置声道摆放 作为中置声道扬声器时，SCL-6 或 SCL-7 可朝向垂直或水平方向。如果扬声器是配合穿孔投影幕使用，请将扬声器安装在屏幕背面中央位置，让水平 中轴尽可能对齐左和右声道扬声器的中轴（图 3）。 LCR LEFT SIDE RIGHT SIDE

图 3 注：某些穿孔投影幕有一个从中间穿过屏幕框架的板条或横条（图 4）。对于这些情况，请确保板条或横条不会挡住喇叭。将扬声器朝垂直方向摆放， 让板条或横条在扬声器正面穿过喇叭边缘，尽可能贴近中置低音扬声器。 LCD TV

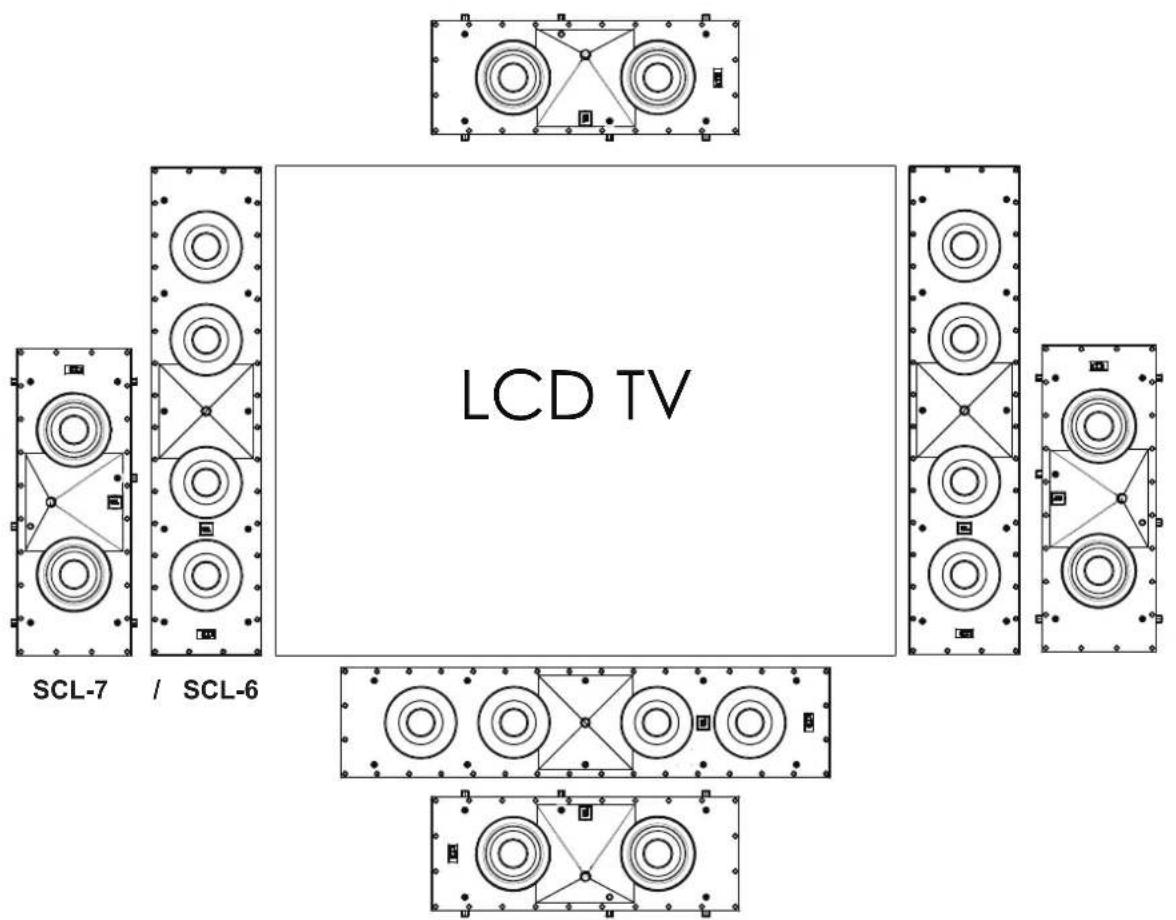

如果使用的是非穿孔投影幕、LCD/ 等离子 /OLED 显示屏，SCL-6 或 SCL-7 可朝向水平方向，安装在视频显示屏正下方或正上方，并尽可能贴近显示

屏（图 5）。 注：尽可能确保将中置、左和右扬声器摆放在相同高度，这是极其重要的。中置声道扬声器的喇叭，与左和右扬声器的喇叭的高度距离不应超过 2' (61cm)。 这能够确保“声音平移”的“定位完整性”，使声音听起来就像是从左边移动到中间再移动到右边。66

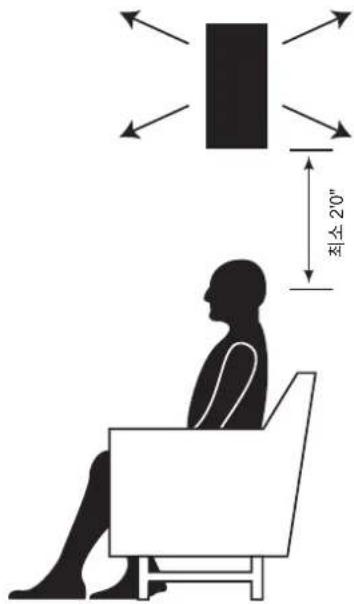

SCL-7 / SCL-6 图 5 入墙式扬声器 - 环绕摆放 请咨询您的授权 JBL Synthesis 经销商，为您的家庭影院系统选择合适的 JBL Synthesis 扬声器。 入墙式扬声器 - 5.1 声道系统摆放 环绕声扬声器应摆放在侧面墙壁上，并且不应比观看席第一排更靠近屏幕。如果有两排座席，请将环绕声扬声器摆放在中间。环绕声扬声器的摆放高 度应高于座席区域，至少比耳朵（坐下时）高 2 英尺（请参阅图 6）。 Min. 2'-0" LCR 最小 2'0" 图 667

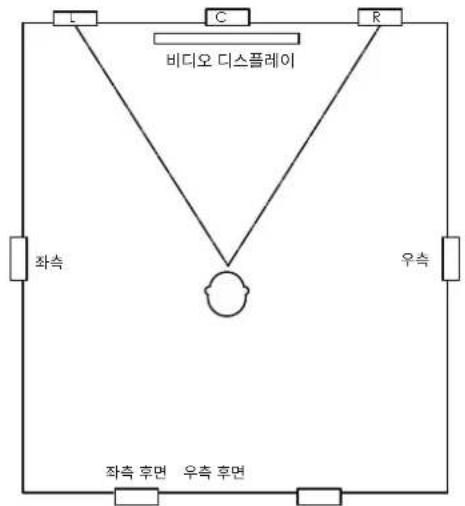

入墙式扬声器 - 7.1 声道系统摆放 在一套 7.1 声道系统中，除环绕声扬声器外，再在后方多摆放两台扬声器，便组成一套 7.1 声道系统。加入的两个扬声器摆放在后面的墙壁或其旁边 的天花板上（请参阅图 7）。

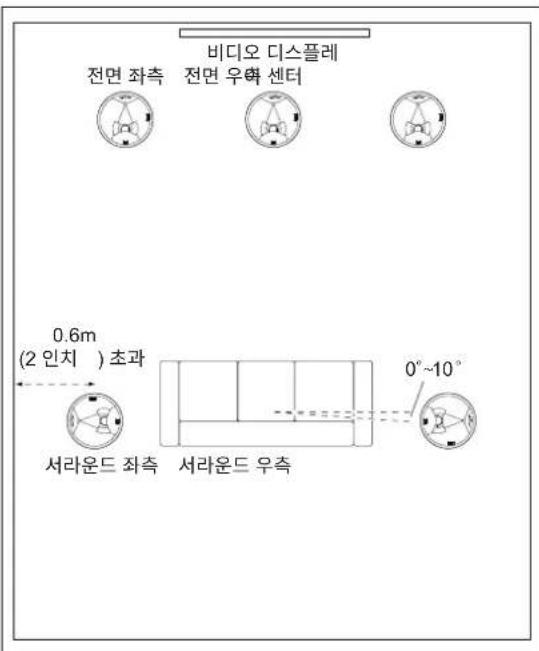

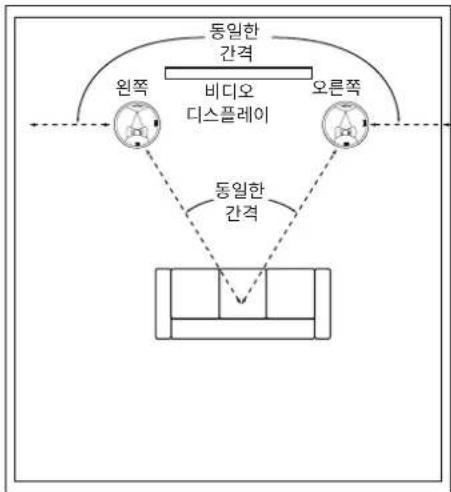

图 7 吸顶式扬声器 - 左右摆放 将左右两侧的扬声器摆放在距主要收听区域距离相等（或尽量相等）的位置。各扬声器距其最近的侧面墙的距离也应尽量与该等距离接近。

理想情况下，左右两侧的扬声器之间的距离应比其距主要收听区域的距离稍短。68

• 左环绕声和右环绕声扬声器应放置在主要收听区域的两侧，或放在其后方，约呈 10 度角。

• 左前、中置和右前扬声器应相对靠近视频显示器的中心。

• 左前、中置和右前扬声器应尽量靠近视频显示器，而非主要收听区域。例如，如果视频显示器距离主要收听区域 10 英尺（3 米），则扬声器应 距主要收听区域 6 英尺（1.8 米）。

• 左前和右前扬声器应相对靠近视频显示器的两侧。例如，当视频显示器为 50 英寸（1.2 米）时，左前和右前扬声器相距一般不应超过 80 英寸 （2 米）。

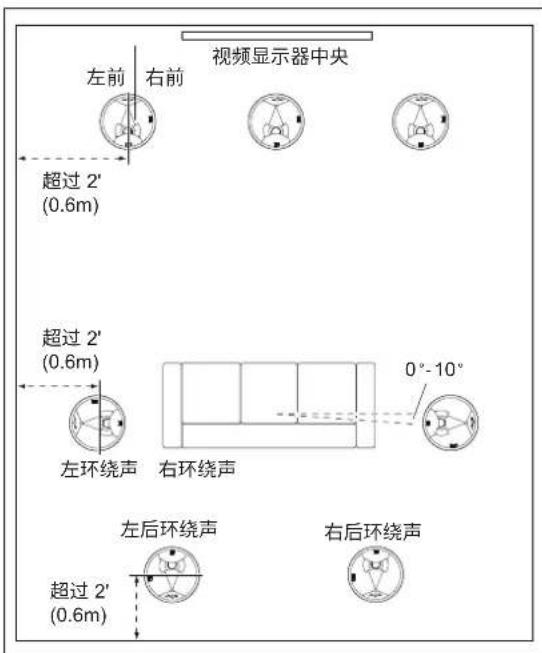

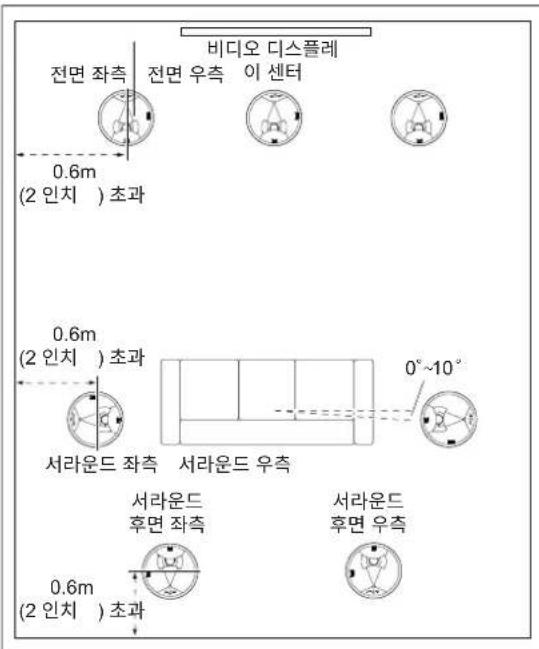

超过 2' (0.6m) 吸顶式扬声器 - 7.1 声道系统摆放

• 除环绕声扬声器外，再在后方多摆放两台扬声器，便组成一套 7.1 声道系统。加入的两台扬声器应安装在后墙或靠近后墙的天花板上。

警告：对于硬件的不当安装或因不当安装或扬声器掉落导致的人身伤害或产品损坏，HARMAN International 概不承担任何责任。

1. 首先确定功放到每组扬声器（前置、环绕声、后环绕声、无源低音扬声器）中最远的一个扬声器的距离。

2. 为每一组中的所有扬声器准备连接线缆，即使某个扬声器比其他扬声器更靠近功放，所有线缆的长度也必须等于上一步所确定的距离。这有助

于维持信号平衡。如果打算使用双功放或双线方式，请预留一定长度的线缆。

3. 在每个导体的两端，剥去 3/8" 绝缘物。

4. 将每组绞线拧在一起，使其变成一束紧密缠绕在一起的螺旋线束。沿着墙壁，将线缆铺设至安装位置。

5. 扬声器和电子设备终端都有对应的 (+) 和 (-) 端子。大多数扬声器和电子设备制造商，包括 JBL, Inc.，都会使用红色表示 (+) 端子，黑色表示 (-)

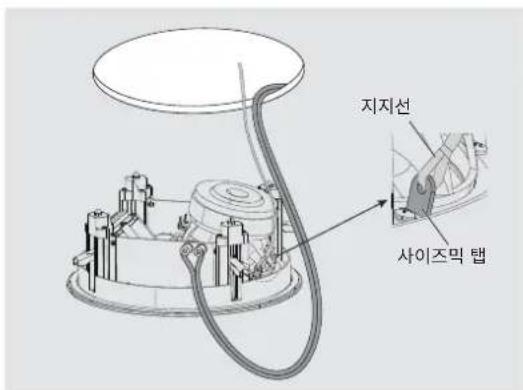

用相同的连接方法，这一点非常重要：将扬声器的 (+) 端子连接至功放的 (+) 端子，并将扬声器的 (-) 端子连接至功放的 (-) 端子。接线 时出现“异相”（“+”连接“-”以及“-”连接“+”），会导致声音单薄、低音微弱且声场成像效果低下。 使用多声道环绕声系统时，为保证节目声音的传播和频率响应，正确连接系统内所有扬声器的电极变得同样重要。 现在，请找出每对扬声器线缆的两个导体之间在外观上的差异。外观差异包括颜色的差异（铜线或银线）；一个导体中有一串纱线；外部绝缘物某部 分有一个薄薄的、凸起的肋条；或者外部绝缘物某部分有一个印刷标志。两条绞线哪一条连接到扬声器和功放的 (+)，哪一条连接到 (–)，这并不重要， 因为所有扬声器都是采用相同的连接方法。当连接背箱时，应推弹簧接线柱顶部，将裸线插入侧面孔中。

如果您希望在新建成的房间中安装干式墙之前预安装扬声器的简易框架，您 将需要从您的授权 JBL Synthesis 经销商处购买正确的简易框架套件。 详细指引随附于该简易框架套件。在安装好干式墙之后，请按照以下的“已装修完成的房间”中的安装说明进行操作。

1. 确保干式墙、胶合板或其他天花板材料的厚度为 1/2 英寸至 2 英寸（13 毫米至 51 毫米），且可以承受安装的扬声器的重量。

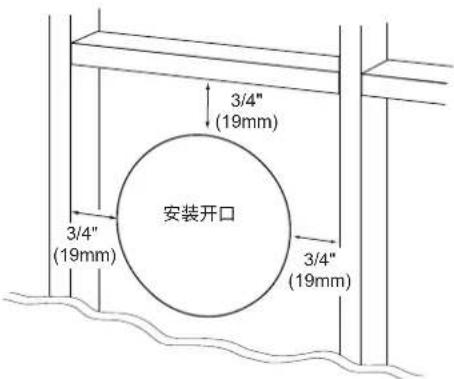

确保提供的安装模板的边缘与墙背后的螺栓或其他障碍物之间的距离至少达到 3/4 英寸（19 毫米），以便为扬声器的锁定装置全面发挥作用提供空间。 进行障碍检查，确保吊顶空间中不存在会对扬声器产生干扰作用的任何螺栓、导管段、管道、加热导管或回风。

2. 确定恰当的扬声器位置，并使用扬声器随附的模板对天花板材料进行标记。

3. 沿着您在第 2 步中所作的标记切割天花板干式墙，以创建安装开口。

4. 按照第 69 页的说明将扬声器连接至功放。

5. 接着，按照本地安全法规要求，将扬声器的防震扣连接至支撑环。

6. 确保全部扬声器夹均处于“随时可安装”的位置。

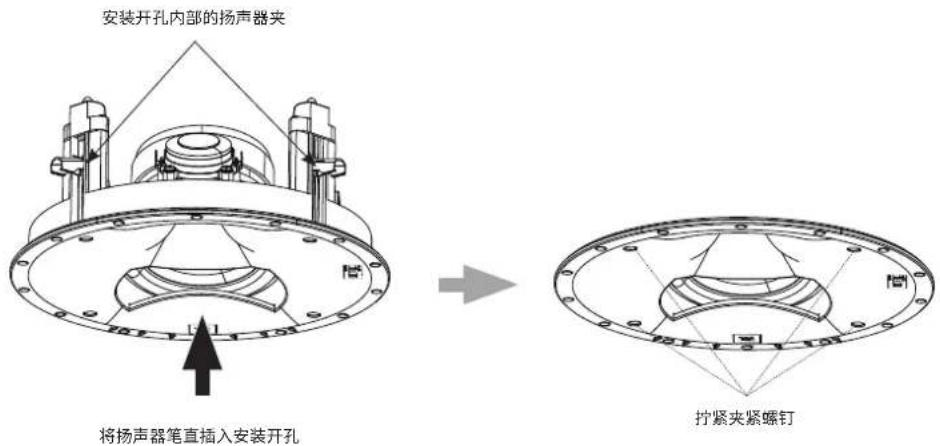

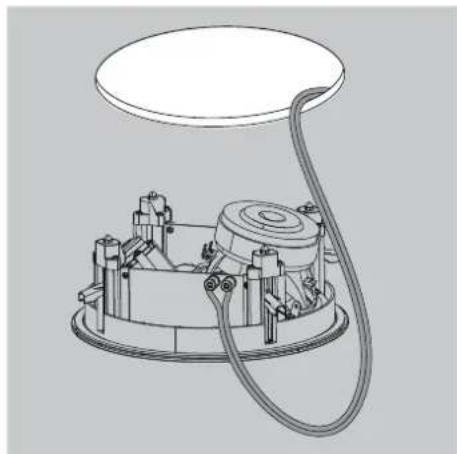

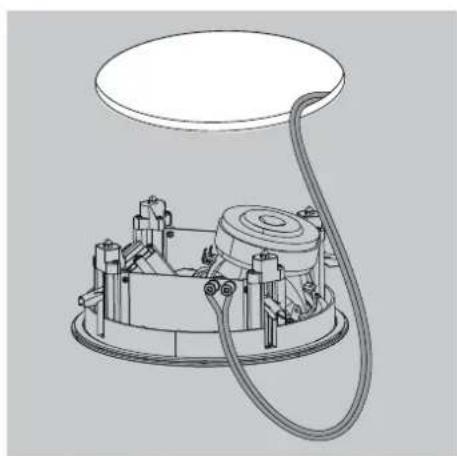

7. 将扬声器插入安装开口。拧紧扬声器挡板前端的扬声器夹螺钉。此时扬声器夹将自动旋转到位并夹紧扬声器。感到螺钉有阻力时，表明已成功

重要信息：始终使用低扭矩设置。切勿拧得过紧。 安装开孔内部的扬声器夹 将扬声器笔直插入安装开孔

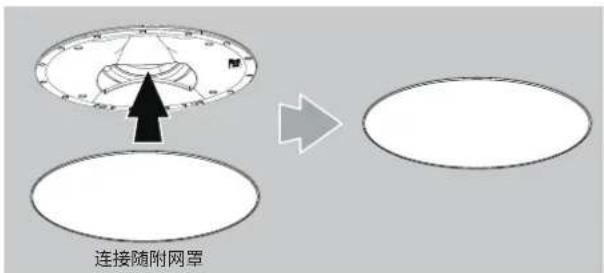

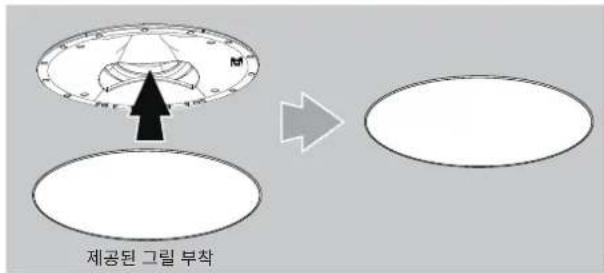

8. 连接随附圆形或方形网罩。扬声器框架中的强大磁铁将牢牢固定网罩。

您可以对 JBL Synthesis 建筑扬声器网罩进行喷漆，以搭配任何室内布置风格。如果您希望更换网罩的颜色，可以将网罩的缎面当做是底漆。为达到 最佳效果，请按照以下程序操作：

1. 在喷漆之前轻轻去除网罩背面的粗支纱稀平布。

2. 请使用高品质的喷漆颜料，喷涂时请喷上一层薄薄的颜料。请确保网罩穿孔没有被颜料堵塞。穿孔被颜料堵塞，会使扬声器的音质受损。如果

任何穿孔被堵塞，请使用压缩空气将颜料从穿孔中吹出。 注：如果您在颜料已干后发现有穿孔被颜料堵塞，请小心地使用圆柱销或缝合针清除颜料。

3. 我们随附了圆形和 / 或矩形的粗支纱稀平布以供更换。在颜料干了之后，在有穿孔的网罩内部涂一层薄薄的喷胶，并装上新的粗支纱稀平布。

重要信息：切勿将胶水喷射在布上。SCL-5 或 SCL-8 型号的粗支纱稀平布预配了泡沫垫，有助于防止方形网罩振动碰撞天花板。

当扬声器摆放在靠近墙壁的位置 时，可利用边界补偿控制减少扬声器的低音输出电平，以补偿低音能量产生的较大反射。 如有可能，避免将扬声器安装在距墙 2 英尺（0.6 米）以内的位置。如不可避免，将边界补偿控制设置为“靠近”的位置。72

SCL-5 SCL-8 类型： 2 分频吸顶式扬声器 低频驱动单元： 7" (180 mm) 压铸铝框高级矩阵锥盆低音扬声器 (JW180PB-6) 5.25" (130 mm) 压铸铝框高级矩阵锥盆低音扬声器 (JW130Al-4) 高频驱动单元： 1" (25 mm) 2409H Teonex

建议功放功率： 25 – 125 W RMS 25 - 100 W RMS

阻抗： 6 Ohms 4 Ohms 扬声器灵敏度： 86 dB/2.83 V/1 m 85 dB/2.83 V/1 m 频率响应： 48 Hz - 32 kHz（-6 dB 同轴），2pi 无回音 55 Hz - 30 kHz（-6 dB 同轴），2pi 无回音 分频频率： 1575 Hz 1.8 kHz 高频覆盖角 (-6 dB)： 60°垂直（上：30°，下 ：30°，相对于 45°垂直中心线）， 120°水平，2 kHz 至 10 kHz。 60°垂直（上：30°，下：30°，相对于 45°垂直中心线）， 120°水平，2 kHz 至 10 kHz。 箱体类型： 开放式设计

低频驱动单元： 四 5.25" (130 mm) 黑色阳极氧化铝锥盆低音扬声器 (JW130Al-4) 双 5.25" (130 mm) 黑色阳极氧化铝锥盆低音扬声器 (JW130Al-8) 高频驱动单元： 1" (25 mm) 2401H-2 圆环形 Teonex

建议功放功率： 25 - 200 W RMS 25 - 150 W RMS

阻抗： 4 Ohms 4 Ohms 扬声器灵敏度： 91 dB/2.83 V/1 m 88 dB/2.83 V/1 m 频率响应： 50 Hz - 30 kHz（-6 dB 同轴），2pi 无回音 55 Hz - 30 kHz（-6 dB 同轴），2pi 无回音 分频频率： 1.8 kHz 2.0 kHz 高频覆盖角 (-6 dB)： 80°垂直 X 80°水平，2 kHz 至 17 kHz 60°垂直，90°水平（左：30°，右：60°，相对于中心线）， 2 kHz 至 15 kHz

5 年 注：所有尺寸可能随时变更，恕不另行通知。73
