사용 설명서 SCL7 JBL

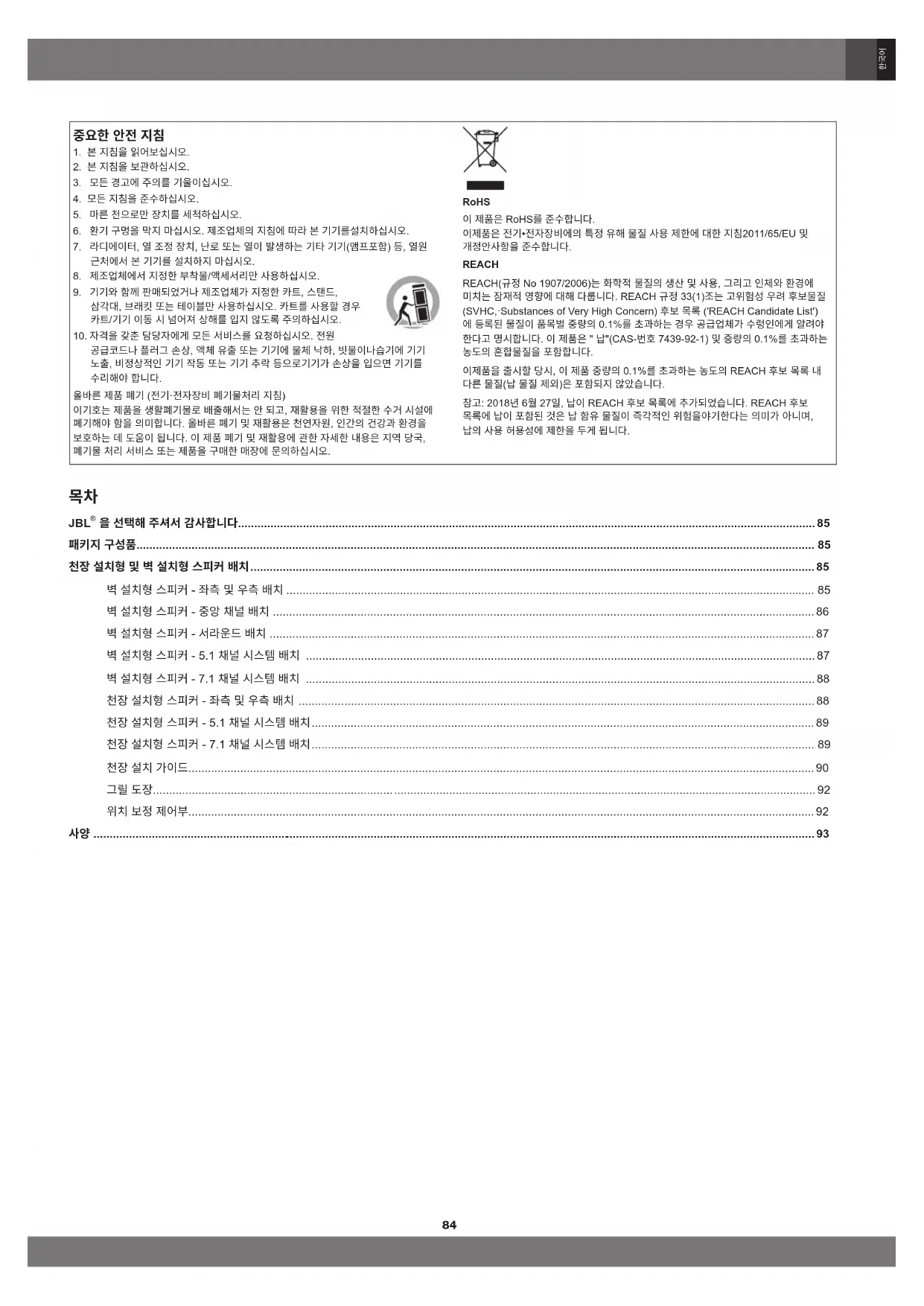

3. 모든 경고에 주의를 기울이십시오.

5. 마른 천으로만 장치를 세척하십시오.

6. 환기 구멍을 막지 마십시오. 제조업체의 지침에 따라 본 기기를설치하십시오.

7. 라디에이터, 열 조정 장치, 난로 또는 열이 발생하는 기타 기기(앰프포함) 등, 열원

근처에서 본 기기를 설치하지 마십시오.

8. 제조업체에서 지정한 부착물/액세서리만 사용하십시오.

9. 기기와 함께 판매되었거나 제조업체가 지정한 카트, 스탠드,

삼각대, 브래킷 또는 테이블만 사용하십시오. 카트를 사용할 경우 카트/기기 이동 시 넘어져 상해를 입지 않도록 주의하십시오.

10. 자격을 갖춘 담당자에게 모든 서비스를 요청하십시오. 전원

공급코드나 플러그 손 상, 액체 유출 또는 기기에 물체 낙하, 빗물이나습기에 기기 노출, 비정상적인 기기 작동 또는 기기 추락 등으로기기가 손상을 입으면 기기를

올바른 제품 폐기 (전기·전자장비 폐기물처리 지침) 이기호는 제품을 생활폐기물로 배출해서는 안 되고, 재활용을 위한 적절한 수거 시설에 폐기해야 함을 의미합니다. 올바른 폐기 및 재활용은 천연자원, 인간의 건강과 환경을 보호하는 데 도움이 됩니다. 이 제품 폐기 및 재활용에 관한 자세한 내용은 지역 당국, 폐기물 처리 서비스 또는 제품을 구매한 매장에 문의하십시오. RoHS 이 제품은 RoHS를 준수합니다. 이제품은 전기•전자장비에의 특정 유해 물질 사용 제한에 대한 지침2011/65/EU 및 개정안사항을 준수합니다. REACH REACH(규정 No 1907/2006)는 화학적 물질의 생산 및 사용, 그리고 인체와 환경에 미치는 잠재적 영향에 대해 다룹니다. REACH 규정 33(1)조는 고위험성 우려 후보물질 (SVHC,·Substances of Very High Concern) 후보 목록 ('REACH Candidate List') 에 등록된 물질이 품목별 중량의 0.1%를 초과하는 경우 공급업체가 수령인에게 알려야

한다고 명시합니다. 이 제품은 " 납"(CAS-번호 7439-92-1) 및 중량의 0.1%를 초과하는

농도의 혼합물질을 포함합니다. 이제품을 출시할 당시, 이 제품 중량의 0 .1%를 초과하는 농도의 REACH 후보 목록 내 다른 물질(납 물질 제외)은 포함되지 않았습니다. 참고: 2018년 6월 27일, 납이 REACH 후보 목록에 추가되었습니다. REACH 후보 목록에 납이 포함된 것은 납 함유 물질이 즉각적인 위험을야기한다는 의미가 아니며, 납의 사용 허용성에 제한을 두게 됩니다.

을 선택해 주셔서 감사합니다 JBL 엔지니어는 70년 이상 동안 전세계 가정, 콘서트 홀, 레코딩 스튜디오 및 영화관에 오디오 장비를 제공하고 있으며, 최고의 레코딩 아티스트와 사운드 엔지 니어들이 JBL 제품을 선뜻 선택하고 있습니다. SCL-5, SCL-6, SCL-7, SCL-8은 JBL Synthesis 홈 시어터 라인의 최신 구성 요소입니다. 새 라우드 스피커에서 최고의 성능을 얻을 수 있도록 본 지침을 꼼꼼하게 읽으시기 바랍니다.

JBL SCL-5 / SCL-6 / SCL-7 / SCL-8 패키지 구성: SCL-6 1 개 또는 SCL-7 1 개 빠른 시작 가이드 1 부정사각형 그릴 1 개 형판 1 개 스크림 천 1 개

SCL-5 1 개 또는 SCL-8 1 개 원형 그릴 1 개 및 정사각형 그릴 1 개 형판 1 개 빠른 시작 가이드 1 부

스크림 천 2 개 배송 중 손상이 있는 것으로 의심될 경우 대리점에 즉시 알리십시오. 다음에 사용할 수 있도록 상자와 포장재를 보관하는 것이 좋습니다. 천장 설치형 및 벽 설치형 스피커 배치 홈 시어터의 소닉 성능을 위해 라우드 스피커를 적절히 배치하는 것이 매우 중요합니다. 정확한 최적의 배치를 위해 다음 섹션을 읽어 보십시오. 참고: 벽 설치형은 별도로 판매되는 브래킷 액세서리 WB52 또는 WB54를 참조하십시오. 벽 설치형 스피커 - 좌측 및 우측 배치 SCL-6 및 SCL-7은 다채널 시스템에서 좌측 및 우측 메인 스피커 역할을 할 수 있는 완벽한 선택입니다. 이 라우드 스피커는 사운드의 균일한 커버리지와 최대 확산을 위해 설계되었으므로 화면상 배우의 키와 거의 같은 위치로 스피커의 중앙에 배치하여 배우의 음성이 화면의 영상 에서 직접 흘러나오는 것처럼 해야 합니 다. 스피커는 청취 위치에서 볼 때 서로 약 60도 떨어지게 배치하여 스피커 사이의 거리가 청취자와 각 스피커 사이의 거리와 같게 하는 것이 좋습니다(그림 1).

SCL-7 SCL-6 그림 1 그림 286

벽 설치형 스피커 - 중앙 채널 배치 SCL-6 또는 SCL-7을 중앙 채널 스피커로 사용할 때 세로 또는 가로 방향으로 맞출 수 있습니다. 스피커를 다공성 프로젝션 화면과 함께 사용 중인 경우 수평 중 앙 축이 좌측 및 우측 채널 스피커의 중앙 축에 가능한 한 가깝게 정렬된 상태에서 화면 중앙 뒤에 장착해야 합니다(그림 3). LCR LEFT SIDE RIGHT SIDE

그림 3 참고: 일부 다공성 프로젝션 화면에는 화면 프레임 전체의 중앙에 배튼 바 또는 크로스바가 있습니다(그림 4). 그러한 경우 바가 혼을 막지 않도록 하십시오. 바가 중앙 우퍼에 가장 가까운 혼 가장자리의 스피커 앞에서 지나가도록 세로 방향 스피커를 배치하십시오. LCD TV

비다공성 프로젝션 화면의 경우 LCD/플라즈마/OLED 디스플레이가 설치에 사용되며, SCL-6 또는 SCL-7은 비디오 디스플레이 바로 아래나 위, 가능한 한 가까

운 곳에 장착된 가로 방향으로 사용될 수 있습니다(그림 5). 참고: 중앙, 좌측, 우측 스피커를 가능한 한 같은 높이 가까이에 배치하는 것이 매우 중요합니다. 중앙 채널 스피커의 혼은 좌우 스피커의 혼보다 2피트(61cm) 이 하로 높거나 낮아야 합니다. 이렇게 하면 사운드가 좌측에서 중앙, 우측으로 이동하는 것처럼 들리는 "사운드 팬"의 정위 무결성이 보존됩니다.87

SCL-7 / SCL-6 그림 5 벽 설치형 스피커 - 서라운드 배치 홈 시어터에 알맞은 JBL Synthesis 스피커를 선택하려면 공식 JBL Synthesis 대리점에 문의하십시오. 벽 설치형 스피커 - 5.1 채널 시스템 배치 서라운드 스피커는 측면 벽에 시청석의 첫 번째 줄보다 화면에서 더 멀리 배치해야 합니다. 의자가 두 줄이라면 스피커가 두 줄 사이에 배치되어야 합니다. 서라운드 스피커는 좌석 구역보다 더 높이, 앉은 상태의 귀 높이보다 최소 61cm(2피트) 위에 배치해야 합니다(그림 6). Min. 2'-0" LCR 최소 2'0" 그림 688

벽 설치형 스피커 - 7.1 채널 시스템 배치

7.1 채널 시스템은 5.1 채널 시스템의 서라운드 스피커에 두 개의 스피커가 후방을 채우기 위해 추가됩니다. 추가된 두 개의 스피커는 뒤쪽 벽이나 뒤쪽 벽 근처

그림 7 천장 설치형 스피커 - 좌측 및 우측 배치 주 청취 위치에서 동일한 거리나 최대한 동일한 거리에 좌측과 우측 라우드 스피커를 배치합니다. 각각의 스피커에서 가장 가까운 측면 벽까지의 거리도 최대한

왼쪽과 오른쪽 라우드 스피커 사이의 거리가 주 청취 위치와의 거리보다 약간 짧은 것이 이상적입니다.89

천장 설치형 스피커 - 5.1 채널 시스템 배치

• 서라운드 좌측과 서라운드 우측 라우드 스피커를 주 청취 위치 양옆에 설치하거나 약 10도 뒤쪽에 설치해야 합니다.

• 비디오 디스플레이를 기준으로 전면 좌측, 중앙, 전면 우측 라우드 스피커의 중심을 지정해야 합니다.

• 전면 좌측, 중앙, 전면 우측 라우드 스피커의 위치는 주 청취 위치보다 비디오 디스플레이에 더 가까워야 합니다. 예를 들어, 비디오 디스플레이가 주 청취 위치에서 3m(10피트) 떨어져 있으면 라우드 스피커는 주 청취 위치에서 1.8m(6피트) 이상 떨어져 있어야 합니다.

• 전면 좌측 및 전면 우측 라우드 스피커는 비디오 디스플레이의 양 측면에 비교적 가까워야 합니다. 예를 들어, 1.2m(50인치) 비디오 디스플레이에 사용되

전면 우측 라우드 스피커의 거리는 일반적으로 2m(80인치) 미만이어야 합니다.

• 중앙 라우드 스피커는 비디오 디스플레이의 중심에 맞춰 배치해야 합니다.

• 서라운드 채널 라우드 스피커는 주 청취 위치에서 가능한 멀리 떨어져 있어야 하며, 옆 벽면 및 앞쪽 벽면과의 거리가 0.6m(2피트) 이상이어야 합니다. cfb0c216-2f7d26f9-80d19b09-9abcf37f b4de33ee-7c3b831d-47faa6b3-0debe002b4de33ee-7c3b831d-47faa6b3-0debe002 b4de33ee-7c3b831d-47faa6b3-0debe002 b61f61fc-510d3cc3-56ad1695-de6293e2 b61f61fc-510d3cc3-56ad1695-de6293e2

서라운드 좌측 서라운드 우측 전면 좌측 전면 우측 0.6m (2 인치 ) 초과 천장 설치형 스피커 - 7.1 채널 시스템 배치

• 5.1 채널 시스템의 서라운드 스피커에 두 개의 스피커가 후방을 채우기 위해 추가됩니다. 추가 스피커 두 개는 뒤쪽 벽이나 뒤쪽 벽 근처 천장에 배치됩니

• 서라운드 후면 좌측과 서라운드 후면 우측 라우드 스피커가 주 청취 위치에서 같은 거리에 있고 일반적으로 최대한 멀리 떨어져 있어야 하며, 옆 벽면 및 뒤쪽 벽면과의 거리가 0.6m(2피트) 이상이어야 합니다. cfb0c216-2f7d26f9-80d19b09-9abcf37f b4de33ee-7c3b831d-47faa6b3-0debe002b4de33ee-7c3b831d-47faa6b3-0debe002 b4de33ee-7c3b831d-47faa6b3-0debe002 b61f61fc-510d3cc3-56ad1695-de6293e2 b61f61fc-510d3cc3-56ad1695-de6293e2

서라운드 좌측 서라운드 우측 전면 좌측 전면 우측 0.6m (2 인치 ) 초과 0.6m (2 인치 ) 초과 0.6m (2 인치 ) 초과

경고: HARMAN International은 라우드 스피커를 잘못 설치하거나 떨어뜨려 발생하는 개인 상해나 제품 손상 또는 부적절한 하드웨어 설치에 대해서 어떠한 책임도 지지 않습니다.

1. 먼저 앰프와 각 그룹(전면, 서라운드, 후면 서라운드, 패시브 서브우퍼)에서 가장 먼 스피커 사이의 거리를 파악합니다.

2. 다른 스피커보다 앰프에 훨씬 더 가까이 있는 스피커가 있더라도 각 그룹의 모든 스피커에 사용할 훅업 와이어는 이 길이로 합니다. 그러면 적절한 신호 균

형을 유지하는 데 도움이 됩니다. 바이 앰프 또는 이중 배선을 선택한 경우 추가 전선을 준비하십시오.

3. 각 컨덕터의 양 끝에서 절연을 3/8인치 벗겨냅니다.

4. 각 연선을 비틀어 나선형 다발로 단단히 오므립니다. 벽을 통해 장착 위치

5. 스피커와 전자 장치의 단자에는 해당 양극(+) 및 음극(-)이 있습니다. JBL, Inc.을 비롯한 대부분의 스피커 및 전자 장치 제조업체는 양극(+)을 빨간색으로,

음극(-)을 검정색으로 표시합니다. 연결하기 전에 확인하십시오. 모든 스피커를 동일하게 연결하는 것이 중요합니다. 스피커의 양극(+)을 앰프의 양극(+)에 스피커의 음극(–)을 앰프의 음극(–)에 연결합니다. "위상이 일치하지 않게" 배선하면(+를 -에, -를 +에) 소리가 얇고 베이스가 약하며 음상이 줄어듭니다. 다채널 서라운드 사운드 시스템에서 시스템의 모든 스피커를 올바른 극성에 연결하는 것은 프로그램 내용의 적절한 분위기와 주파수 응답성 유지를 위해서도 중

이제 각 몰드형 스피커 전선 쌍에 있는 컨덕터 2개의 시 각적 차이를 확인하십시오. 서로 다른 전선의 색(구리 또는 은), 컨덕터 하나에 포함된 실의 가닥(얇음, 외 부 절연 일부가 융기되어 골이 있음) 또는 외부 절연 일부에 인쇄된 표시로 구별할 수 있습니다. 모든 스피커가 동일하게 연결되어 있다면 두 개의 가닥 중 어느 것 이 스피커 및 앰프의 양극(+)과 음극(–)으로 가는지는 중요하지 않습니다. 후면 박스에 부착할 때는 스프링이 든 단자 상단을 누르고 나선을 측면 구멍에 넣습니

새 구조에 석고판을 설치하기 전에 스피커에 사용할 간편 프레임을 사전 설치하려면 공인 JBL Synthesis 대리점에서 라우드 스피커 모델에 맞는 올바른 간편 프 레임 키트를 구입해야 합니다. 세부 장착 지침은 간편 키트와 함께 제공됩니다. 석고판을 설치 한 후에는 아래 기존 구성의 경우에 있는 설치 지침을 따르십시오.

참고: 설치 절차는 본 설명서에 포함된 모든 모델에 대해 동일합니다.

1. 석고판, 합판 또는 기타 천장 자재의 두께가 13mm~51mm(1/2인치~2인치)이며 설치할 스피커의 무게를 견딜 수 있는지 확인합니다.

스피커의 잠금 메커니즘을 충분한 사용할 수 있도록 제공된 설치 형판과 서까래 또는 벽면 뒤의 기타 장애물 사이에 공간이 19mm(3/4인치) 이상 있어야 합니다. 장애물 조사를 수행하여 천장 기공에 스피커를 방해하는 스터드, 도관의 장재, 파이프, 난방용 덕트 또는 환기 수송관이 없는지 확인합니다.

19mm (3/4 인치 ) 19mm (3/4 인치 ) 19mm (3/4 인치 )

2. 올바른 스피커 위치를 확인하고 스피커와 함께 제공된 형판을 사용하여 천장 자재를 표시합니다.

3. 2단계에서 수행한 표시를 따라 천장 석고판을 절단하여 장착 입구를 만듭니다.

4. 90페이지에 설명된 대로 스피커를 앰프에 연결합니다.

5. 현지 안전 규제에 따라 스피커의 사이즈믹 탭을 지지선에 부착합니다.

6. 스피커 클램프가 모두 "즉시 장착 가능" 위치에 있는지 확인합니다.

7. 스피커를 장착 입구에 똑바로 삽입합니다. 스피커 배플 전면에 있는 스피커 클램프 나사를 조입니다. 스피커 클램프가 제 위치로 자동으로 회전되고 스피

커가 클램프로 고정됩니다. 나사에 저항이 발생하면 스피커가 완전히 클램프로 고정된 것입니다.92

중요: 항상 저토크 설정을 사용하고, 클램프 나사를 과도하게 조이지 마십시오.

8. 제공된 원형 또는 정사각형 그릴을 부착합니다. 스피커 프레임에 있는 강력한 자석이 그릴을 제자리에 단단히 고정합니다.

JBL Synthesis 아키텍처 라우드 스피커 그릴을 장식에 맞게 도장할 수 있습니다. 그릴의 색상을 변경하려는 경우 광택 마감이 프라이머 코팅 기능을 합니다. 최상의 결과를 위해 다음 절차를 수행하십시오.

1. 도장하기 전에 그릴의 후면에서 스크림 천을 부드럽게 제거합니다.

2. 고품질 스프레이식 페인트를 사용하여 색을 얇게 코팅합니다. 그릴 천공은 도장되지 않은 상태로 유지해야 합니다. 그러지 않으면 스피커의 사운드 품질이

저하됩니다. 천공이 막힌 경우 압축 공기를 이용하여 천공에서 페인트를 날려 보냅니다. 참고: 페인트를 건조한 후 페인트로 인해 막힌 천공이 있으면 침핀이나 바늘을 이용해 조심스럽게 페인트를 제거합니다.

3. 원형 및/또는 직사각형 교체용 스크림 천은 제품에 동봉되어 있습니다. 페인트가 마르면 구멍이 뚫린 그릴 안에 스프레이 접착제를 얇게 도포하고 새 스크

림 천을 부착합니다. 중요: 천에 접착제를 분사하지 마십시오. SCL-5 또는 SCL-8 모델의 스크림 천에는 정사각형 그릴이 천장에서 진동하는 것을 방지해 주는 폼 패드가 사전 부착되어 있습니다.

스피커를 벽 근처에 배치했을 경우 위치 보정 제어부에서 스피커의 저음 출력을 줄여 더 큰 저음 에너지 반사를 보정할 수 있습니다. 가능한 경우 벽에서 0.6m(2피트) 거리 이내에 스피커를 장착하지 마십시오. 그러지 못할 경우 위치 보정 제어부를 "NEAR" 위치로 설정하십시오.93

SCL-5 SCL-8 유형: 2웨이 천장 설치형 라우드 스피커 저주파수 드라이버: 180mm(7인치) 어드밴스드 알루미늄 매트릭스 콘 캐스트 프레임 우퍼(JW180PB-6) 130mm(5.25인치) 어드밴스드 알루미늄 매트릭스 콘 캐스트 프레임 우퍼(JW130Al-4) 고주파수 드라이버: 25mm(1인치) 2409H Teonex

권장 앰프 출력: 25~125W RMS 25~100W RMS

임피던스: 6Ω 4Ω 라우드 스피커 민감도: 86dB/2.83V/1m 85dB/2.83V/1m 주파수 응답: 48Hz~32kHz(축에서 -6dB), 2pi 무반향 55Hz~30kHz(축에서 -6dB), 2pi 무반향

버 주파수: 1,575Hz 1.8kHz 고주파수 커버리지 각도(-6dB): 60° 수직(위: 30°, 아래: 30°, 45° 수직 중앙선에서), 120° 수 형, 2kHz~10kHz에서 60° 수직(위: 30°, 아래: 30°, 45° 수직 중앙선에서), 120° 수 형, 2kHz~10kHz에서 인클로저 유형: 후면 개방형 제어: 위치 근접 제어부 그릴 치수: 원형: 318mm(12.52인치) x 7mm(0.28인치) 정사각형: 318mm(12.52인치) x 318mm(12.52인치) x 7mm(0.28인치) 원형: 273mm(10.75인치) x 6.2mm(0.25인치) 정사각형: 273mm(10.75인치) x 273mm(10.75인치) x 6.2mm(0.25인치) 제품 치수(그릴 포함): 318mm x 318mm x 151.9mm

2.5인치 H x 12.5인치 W x 5.98인치 D) 273mm x 273mm x 120mm (10.77인치 H x 10.77인치 W x 4.73인치 D) 컷아웃 직경: 285mm(11.22인치) 247mm(9.72인치) 장착 깊이: 141.8mm(5.58인치) 119mm(4.68인치) 입력 유형 이중 금도금 스프링 장착 결박 단자 제품 중량: 3.9kg(8.6lb) 3.5kg(7.8lb) 선적 중량: 5.7kg(12.5lb) 4.8kg(10.6lb) 측정 배송 단위: 각각 보증: 5년 SCL-6 SCL-7

2.5웨이 천장 설치형 라우드 스피커 저주파수 드라이버: 쿼드 130mm(5.25인치) 블랙 양극 처리 알루미늄 콘 우퍼 (JW130Al-4) 듀얼 130mm(5.25인치) 블랙 양극 처리 알루미늄 콘 우퍼 (JW130Al-8) 고주파수 드라이버: 25mm(1인치) 2401H-2 애뉼러 링, Teonex

25mm(1인치) 2401H-2 애뉼러 링, Teonex

권장 앰프 출력: 25~200W RMS 25~150W RMS

임피던스: 4Ω 4Ω 라우드 스피커 민감도: 91dB/2.83V/1m 88dB/2.83V/1m 주파수 응답: 50Hz~30kHz(축에서 -6dB), 2pi 무반향 55Hz~30kHz(축에서 -6dB), 2pi 무반향 크로스오버 주파수: 1.8kH z 2.0kHz 고주파수 커버리지 각도(-6dB): 80° 수직 X 80° 수평, 2kHz~17kHz에서 60° 수직, 90° 수평(왼쪽: 30°, 오른쪽: 60°, 중앙선에서), 2kHz~15kHz에서

그릴 치수: 185mm(7.28인치) x 796mm(31.34인치) x 6.2mm(0.25인치) 186mm(7.32인치) x 486mm(19.14인치) x 6.2mm(0.25인치) 제품 치수(그릴 포함): 185mm(7.29인치) x 796mm(31.32인치) x 97.1mm(3.82인치) 186mm(7.32인치) x 486mm(19.15인치) x 99mm(3.88인치) 컷아웃 직경: 766mm(30.18인치) x 157mm(6.18인치) 458mm(18.03인치) x 157 mm(6.18인치) 장착 깊이: 97mm(3.82인치) 97mm(3.82인치)

이중 금도금 스프링 장착 결박 단자 제품 중량: 10.07kg(22.2파운드) 5.72kg(12.6파운드) 선적 중량: 11.61kg(25.6파운드) 6.62kg(14.6파운드)

참고: 치수는 예고 없이 변경될 수 있습니다.Part No. 950-0574-001 Rev 1.1 www.jblsynthesis.com
