Produkttyp	2,5-Wege-Deckenlautsprecher (Einbau)
Marke	JBL
Modell	SCL-7
Tieftöner	2 x 130 mm (5,25") mit schwarz eloxiertem Aluminiumkonus (JW130AI-8)
Hochtöner	Teonex® 1" (25 mm) Ringkalotten-Kompressionstreiber (2401H-2)
Empfohlene Verstärkerleistung	25 - 150 W RMS
Impedanz	4 Ohm
Empfindlichkeit	88 dB / 2,83 V / 1 m
Frequenzgang	55 Hz - 30 kHz (-6 dB auf Achse, 2 Pi reflexionsfrei)
Übergangsfrequenz	2,0 kHz
HF-Abdeckungswinkel (-6 dB)	60° vertikal, 90° horizontal (links 30°, rechts 60° von der Achse) von 2 kHz bis 15 kHz
Gehäusetyp	Offene Rückseite
Bedienelemente	Randkompensation (Near/Far)
Produktabmessungen (mit Gitter)	186 x 486 x 99 mm (7,32" x 19,15" x 3,88")
Ausschnittdurchmesser	458 x 157 mm (18,03" x 6,18")
Einbautiefe	97 mm (3,82")
Produktgewicht	5,72 kg (12,6 lbs)
Versandgewicht	6,62 kg (14,6 lbs)
Eingangstyp	Zwei vergoldete Federklemmen
Gitter im Lieferumfang	Quadratisch (abnehmbar, lackierbar)
Garantie	5 Jahre
Pflege und Reinigung	Nur mit einem trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Öffnungen nicht blockieren. Von Wärmequellen fernhalten. Erdbebensicherung empfohlen.
Ersatzteile und Reparierbarkeit	Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden. Wenden Sie sich an den JBL-Support.
Allgemeine Informationen	Entwickelt für JBL Synthesis Heimkinosysteme. Decken- oder Einbauinstallation.

Häufig gestellte Fragen - SCL7 JBL

Wie tief muss der Einbauort für die SCL-7 sein?

Die erforderliche Einbautiefe beträgt 97 mm (3,82"). Stellen Sie sicher, dass genügend Platz im Deckenbereich vorhanden ist.

Kann ich das Lautsprechergitter streichen?

Ja, das Gitter kann lackiert werden. Entfernen Sie zuerst das rückseitige Akustiktuch, tragen Sie eine dünne Schicht hochwertiger Sprühfarbe auf und bringen Sie nach dem Trocknen ein neues Tuch an.

Wie installiere ich die SCL-7 in einer vorhandenen Decke?

Zeichnen Sie die Schablone, schneiden Sie die Öffnung aus, schließen Sie die Kabel an die Klemmen an, setzen Sie den Lautsprecher ein und ziehen Sie die Schrauben handfest an. Bringen Sie das Magnetgitter an.

Welche Verstärkerleistung wird für die SCL-7 empfohlen?

Die empfohlene Leistung beträgt 25 bis 150 W RMS.

Kann die SCL-7 als Center-Lautsprecher verwendet werden?

Ja, sie kann horizontal oder vertikal ausgerichtet werden, um als Center-Kanal zu dienen, idealerweise auf gleicher Höhe wie die linken und rechten Lautsprecher.

Was bedeutet die Randkompensation?

Sie reduziert den Basspegel, wenn der Lautsprecher nahe an einer Wand platziert wird (weniger als 0,6 m). Stellen Sie auf NEAR ein, wenn er nahe einer Wand steht.

Welche Ausschnittmaße hat die SCL-7?

Der Ausschnitt beträgt 458 x 157 mm (18,03" x 6,18"). Stellen Sie sicher, dass sich hinter der Wand keine Hindernisse befinden.

Wie schließe ich die Kabel an den Lautsprecher an?

Entfernen Sie 9,5 mm Isolierung, verdrillen Sie die Litzen und stecken Sie jeden Leiter in die entsprechende Federklemme (rot für +, schwarz für -). Achten Sie auf die Polarität.

Welche Impedanz hat die SCL-7?

Die Nennimpedanz beträgt 4 Ohm.

Ist die SCL-7 für ein 7.1-Kanal-System geeignet?

Ja, sie kann als Front-, Center- oder Surround-Lautsprecher verwendet werden. Für ein 7.1-System werden zwei zusätzliche Lautsprecher auf der Rückseite hinzugefügt.

BEDIENUNGSANLEITUNG SCL7 JBL

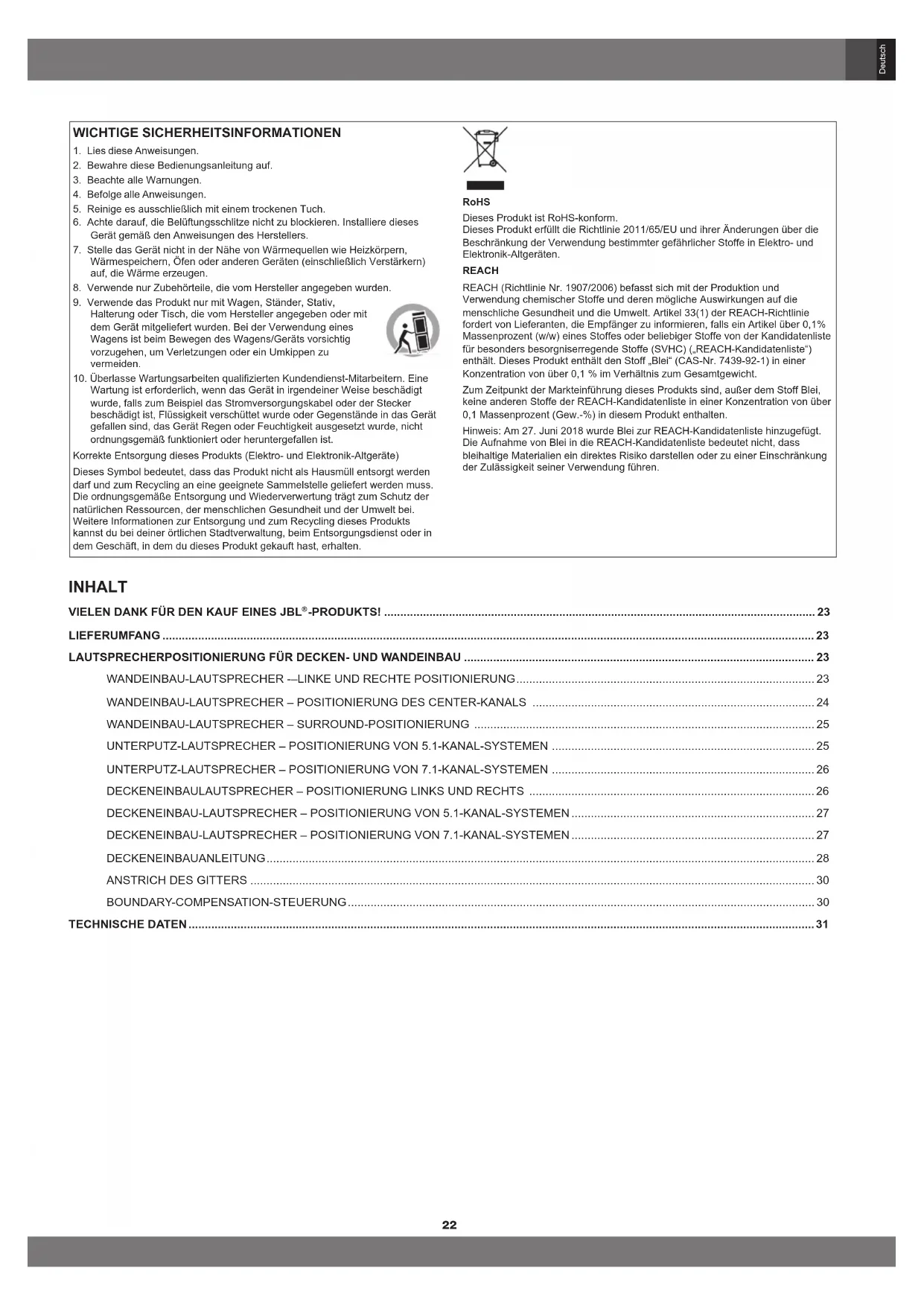

WICHTIGE SICHERHEITSINFORMATIONEN

1. Lies these Anweisungen.
2. Bewahre these Bedienungsanleitung auf.
3. Beache alle Warnungen.
4. Befolge alle Anweisungen.
5. Reinige es ausschließlich mit einem trockenen Tuch.
6. Achte darauf, die Belüftungsschlitze nicht zu blockieren. Installierte这点 Gerät gemäß den Anweisungen des Herstellers.
7. Stelle das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmespeichem, Öfen oder anderen Geräten (einschließlich Verständern) auf, die Wärme erzeugen.
8. Verwende nur Zubehornteile, die vom Hersteller angegeben wurden.
9. Verwende das Produkt nur mit Wagen, Ständer, Stativ, Halterung oder Tisch, die vom Hersteller angegeben oder mit dem Gerät mitgeliefert wurden. Bei der Verwendung eines Wagens ist beim Bewegen des Wagens/Geräts vorsichtig vorzugehen, um Verletzungen oder ein Umkippen zu vermeiden.
10. Überlasse Wartungsarbeiten qualifizierten Kundendienst-Mitarbeitern. Eine Wartung ist erforderlich, wenn das Gerät in irgendener Weise beschädigt wurde, falls zum Beispiel das Stromversorgungskabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß Funktioniert oder heruntergefallen ist.

Korrekte Entsorgung these Products (Elektro- und Elektronik-Altgerate)

Dieses Symbol bedeutet, dass das Produkt nicht als Hausmüll entsorgt werden darf und zum Recycling an eine geeignete Sammelstelle geliefert werden muss. Die ordnungsgemäß Entsorgung und Wiederverwertungträgt zum Schutz der natürlichen Ressourcen, der menschlichen Gesundheit und der Umwelt bei. Weitere Informationen zur Entsorgung und zum Recycling这点eu kannst du bei deiner örtlichen Stadtverwaltung, beim Entsorgungs Dienst oder in dem Geschäft, in dem du这点eu Produkt gekauft hast, erhalten.

RoHS

Dieses Produkt ist RoHS-konform.

Diese Produkt erflült die Richtlinie 2011/65/EU und ihrer Änderungen über die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronik-Algteräten.

REACH

REACH (Richtlinie Nr. 1907/2006) befasst sich mit der Produktion und Verwendung chemischer Stoffe und deren möglichste Auswirkungen auf die menschliche Gesundheit und die Umwelt. Anteil 33(1) der REACH-Richtlinie fordert von Lieferanten, die Empfänger zu informieren, falls ein Anteil über 0,1% Massenprozent (w/w) eines Stoffes oder beliebiger Stoffe von der Kandidatenlste für besonder des besorgniserregende Stoffe (SVHC) ("REACH-Kandidatenlste") enthalt. Dieses Produkt enthalt den Stoff „Blei" (CAS-Nr. 7439-92-1) in einer Koncentration von über 0,1% im Verhältnis zum Gesamtgewicht.

Zum Zeitpunkt der Markteinführung desds Products sind, auSer dem Stoff Blei, keine anderen Slofe der REACH-Kandidatenlisle in einer Koncentration von uber 0,1 Massenprozent (Gew.-%) in thisem Produkt enthalten.

Hinweis: Am 27. Juni 2018 wurde Blei zur REACH-Kandidatenliste hinzugeführ. Die Aufnahme von Blei in die REACH-Kandidatenliste besteht nicht, dass bleihaltige Materialien ein direktes Risiko darstellen oder zu einer Einschränkung der Zulässigkeit seiner Verwendung führen.

INHALT

VIELEN DANK FÜR DEN KAUF EINES JBL®-PRODUKTSI 23

LIEFERUMFANG 23

LAUTSPRECHERPOSITIONIERUNG FÜR DECKEN- UND WANDEINBAU 23

WANDEINBAU-LAUTSPRECHER -LINKE UND RECHTE POSITIONIERUNG 23

WANDEINBAU-LAUTSPRECHER - POSITIONIERUNG DES CENTER-KANALS 24

WANDEINBAU-LAUTSPRECHER-SURROUND-POSITIONIERUNG 25

UNTERPUTZ-LAUTSPRECHER - POSITIONIERUNG VON 5.1-KANAL-SYSTEMEN 25

UNTERPUTZ-LAUTSPRECHER - POSITIONIERUNG VON 7.1-KANAL-SYSTEMEN 26

DECKENEINBAULAUTSPRECHER - POSITIONIERUNG LINKS UND RECHTS 26

DECKENEINBAU-LAUTSPRECHER - POSITIONIERUNG VON 5.1-KANAL-SYSTEMEN 27

DECKENEINBAU-LAUTSPRECHER - POSITIONIERUNG VON 7.1-KANAL-SYSTEMEN 27

DECKENEINBAUANLEITUNG 28

ANSTRICH DES GITTERS 30

BOUNDARY-COMPENSATION-STEUERUNG 30

TECHNISCHE DATEN 31

VIELEN DANK FÜR DEN KAUF EINES JBL®-PRODUKTSI!

Seit mehr als 70 Jahren liefern JBL-Ingenieure Audio-Equipment fur Privathaushalte, Konzertsäle, Aufnahmestudios und Kinos auf der ganzen Welt, und JBL-Produkte sind die erste Wahl von führenden Aufnahmekünstern und Tontechnikern. Der SCL-5, SCL-6, SCL-7 und der SCL-8 sind die neuesten Mitglieder der Baureihe JBL Synthesis Home Theater. Für die bestmögliche Leistung des neuen Lautsprechers lies diese Anweisungenitte sorgfältig durch.

LIEFERUMFANG

JEDE JBL SCL-5 / SCL-6 / SCL-7 / SCL-8 VERPACKUNG ENTHALT:

1x SCL-6 oder 1x SCL-7

Gitter

1x Vorlage 1x Stofftuch

1x Kurzanleitung1x Quadratisches

1x SCL-5 oder 1x SCL-8

1x rundes und 1x quadratisches Gitter

1x Vorlage 1x Kurzanleitung

2x Stofftuch

Falls du vermutest, dass Transportschäden aufgetreten sind, melde diesitte umgehend deminem Handler. Wir empfehlen die Verpackungsmaterialien fur den Transport fur zukunftige Zwecke aufzubewahren.

LAUTSPRECHERPOSITIONIERUNG FÜR DECKEN- UND WANDEINBAU

Die korrekte Positionierung der Laufsprecher ist entscheidend für die Beste akustische Leistung einer Heim-Entertainment-Anlage.itte lies die Anweisungen im folgenden Abschnitt fur die korrekte und optimale Platzierung.

Hinweise: Verwendeitte fur die Unterputzmontage die separat erhaltlichen Halterungen WB52 oder WB54.

WANDEINBAU-LAUTSPRECHER -LINKE UND RECHTE POSITIONIERUNG

Der SCL-6 und der SCL-7 sind die perfekte Wahl als vorderer linker und rechter Hauptlautsprecher in einem Mehrkanal-System. Da die Lausprecher für eine gleichmäßige Abdeckung und maximale Klangstreuung konzipiert wurden, sollenn sie so platziert werden, dass die Mitte der Lausprecher sich in etwa auf der gleichen Höhe mit den Schauspieler auf dem TV-Bildschirm befinden, um den Eindruck aufrechtzuerhalten, dass die Stimmen der Schauspieler direkt aus ihrem Mund kommt. Idealerweise werden die Lausprecher ca. 60 Grad von der Hörposition aus gehen voneinander entfern platziert, sodass der Abstand zwischen den Lausprechern identisch mit dem Abstand der einzelnen Lausprecher vom Zuhörer ist (Abbildung 1).

Abbildung 1 Abbildung 2

SCL-7 SCL-6

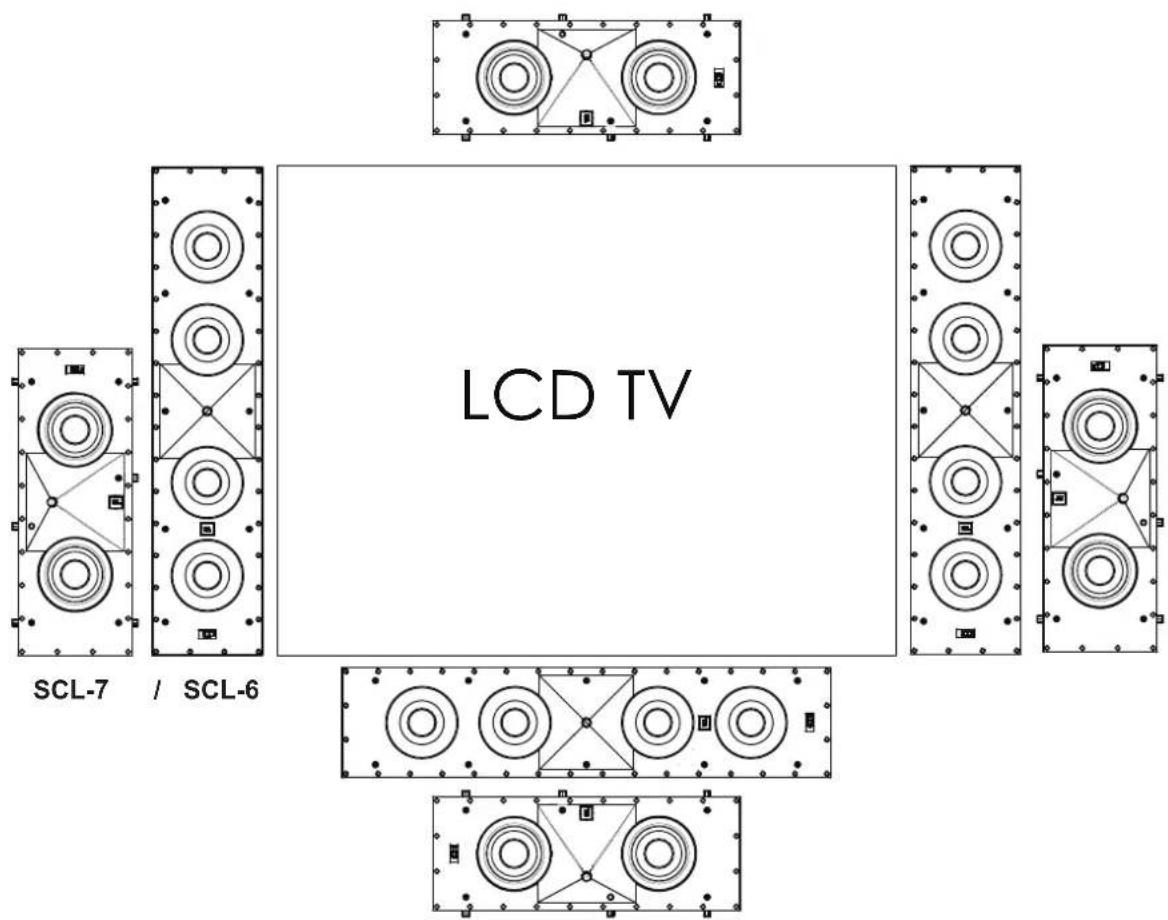

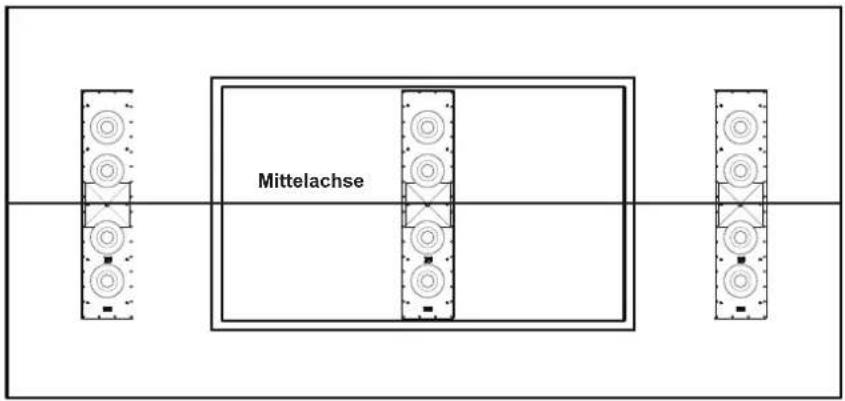

WANDEINBAU-LAUTSPRECHER - POSITIONIERUNG DES CENTER-KANALS

Der SCL-6 oder der SCL-7 kann entweder vertikal oder horizontal ausgerichtet werden, wenn er als Mittelkanal-Lautsprecher verwendet wird. Falls der Laufsprecher zusammen mit einer perforierten Projektionsleinwand verwendet wird, sollte er hinter der Mitte der Leinwand und mit der horizontalen Mittelachse so nahe wie möglich an der Mittelache der linken und rechten Laufsprecher ausgerichtet werden (Abbildung 3).

Abbildung 3

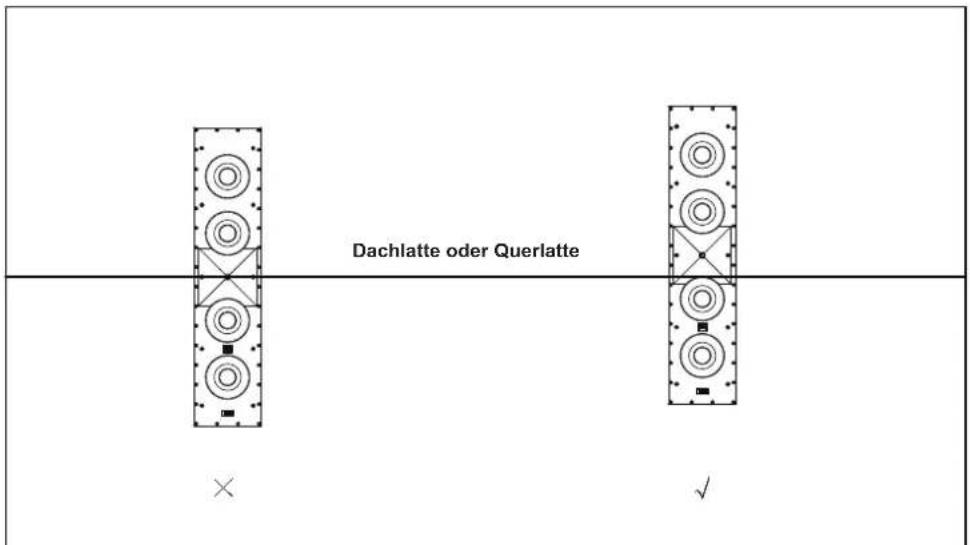

HINWEIS: Einige perforierte Projektsleinwände besitzen einen Hohlprofilstab oder eine Querstrebe, der/die über dem Leinwandrahen zentriert befestigt ist (Abbildung 4). Stelle in solchen Fällen sichere, dass der Ständer bzw. die Strebe nicht den Trichter blockieren. Positioniere vertikal ausgerichtete Laufsprecher so, dass der Ständer bzw. die Strebe vor den Laufsprechemn am Rand des Trichters verlaufen, der am nachsten amzentralen Tieftoner liegt.

Abbildung 4

Falls eine nicht-perforierte Projektnisinwand, d.h. ein LCD/Plasma/OLED-Display verwendet wird, sollte der SCL-6 oder SCL-7 direkt unter oder über und so nah wie möglich am Video-Display in horizontaler Ausrichtung montiert werden (Abbildung 5).

HINWEIS: Es ist außerst wichtig, den mittleren, den linken und den rechten Lautsprecher möglichst alle auf derselben Höhe zu montieren. Der Trichter des Mittelkanal-Lautsprechersarf nicht mehr als 61 cm über oder unter den Trichtern der linken und rechten Lautsprecher liegen. Dies bewahrt die genaue Standorttreue der "Ton-Panning-Bereichs", in dem der Ton sich von links zur Mitte nach rechts zu bewegen scheint.

Abbildung 5

WANDEINBAU-LAUTSPRECHER-SURROUND-POSITIONIERUNG

Bite wende dich an deinen autorisierten JBL Synthesis-Handler, um die passenden JBL Synthesis-Lautsprecher fur dein Heimkino auszuwahlen.

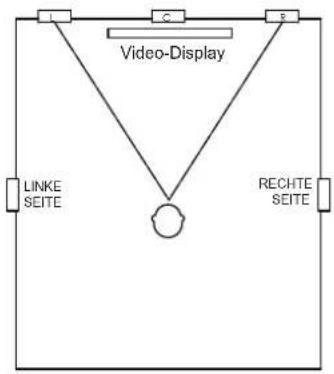

UNTERPUTZ-LAUTSPRECHER - POSITIONIERUNG VON 5.1-KANAL-SYSTEMEN

Surround-Lautsprecher sollen mindestens auf der Hohe der ersten Zuschauserstuhlreihe in den Seitenwänden montiert werden. Falls es zwei Stuhlreihen gibt, sollen these Lausprecher auf der Hohe zwischen den beiden Reihen angebracht werden. Surround-Lautsprecher sollen über dem Sitzbereich und mindestens 60 cm über der Ohrhöhe von Sitzenden positioniert werden (Abbildung 6).

Abbildung 6

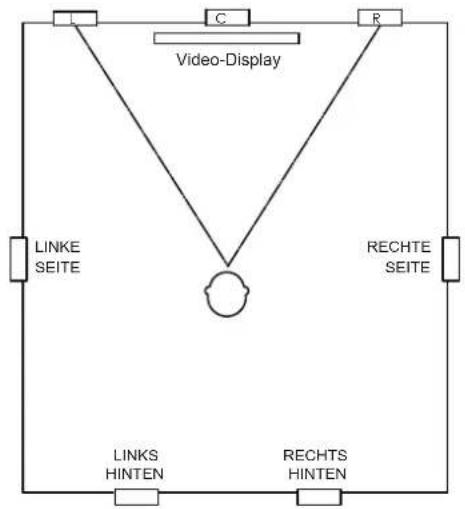

UNTERPUTZ-LAUTSPRECHER - POSITIONIERUNG VON 7.1-KANAL-SYSTEMEN

In einem 7.1-Kanal-System gibt es zwei zusätzliche Laufsprecher für den hinteren Bereich, zusätzlich zu den Surround-Laufsprechem des 5.1-Kanal-Systems. Die zwei zusätzlichen Laufsprecher werden an der hinteren Wand oder in der Höhe der hinteren Wand in der Decke platziert (Abbildung 7).

Abbildung 7

DECKENEINBAULAUTSPRECHER - POSITIONIERUNG LINKS UND RECHTS

Platziere den rechten und den linken Lautsprecher im gleichen Abstand zu der bevorzugten Hörposition (oder zumindest in einem möglichstähnlichen Abstand). Der Abstand der beiden Lautsprecher zur nachstgelegenen Seitenwand sollte ebenfalls möglichst gleich sein.

Im Idealfall ist der Abstand zwischen dem linken und dem rechten Lautspecher etwas geringer als der Abstand zur bevorzugten Hörposition.

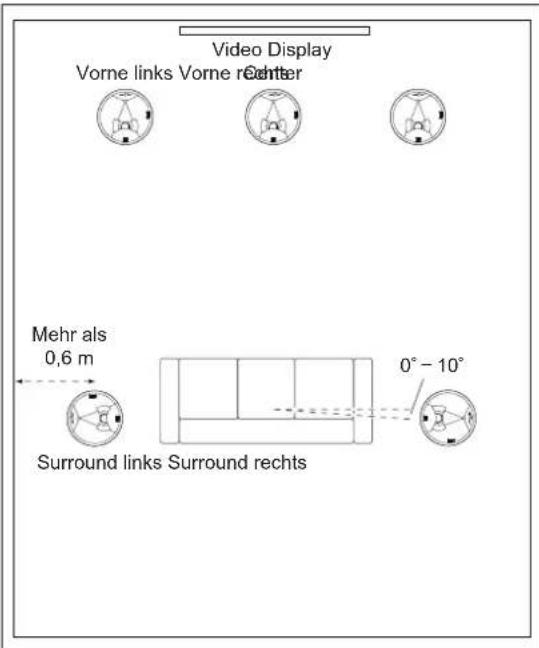

DECKENEINBAU-LAUTSPRECHER - POSITIONIERUNG VON 5.1-KANAL-SYSTEMEN

Die linken und rechten Surround-Laatsprecher sollen nach Mochlichkeit seitlich zur bevorzugten Hörposition und ca. 10 Grad dahinter platziert werden.
Der vordere linke, der mittlere und der vordere rechte Lautspecher sollen in zentraler Ausrichtung zum Video-Display angeordnet werden.
Dabei sien h der vore linke, mllre und vore reche Laatsprecher nahr am Video-Display befinden als an der bevorzugten Horposition. Ist beispelsweise das Video-Display von der bevorzugten Horposition 3 m entfernt, dann solten die Lautsprecher mit einem Abstand von mindestens 1,8 m zur bevorzugten Hörposition platziert werden.
Der vordere linke und der vordere rechte Lautsprecher sollenn sich relativ nahe an den Seiten des Video-Displays befinden. Handelt es sich beispelsweise um ein 1,2 m-Video-Display, dann sollen den vordere linke und der vordere rechte Lautsprecher nicht weiter als 2 m entfern't davon platziert werden.
- Richte den mittleren Laufsprecher an der Mitte des Video-Displays aus.
Die Surround-Lautsprecher sollen in möglichst grober Entferung von der bevorzugten Hörposition platziert werden, mindestens jedoch mit einem Abstand von 0,6 m zu den Seiten- und Frontwänden.

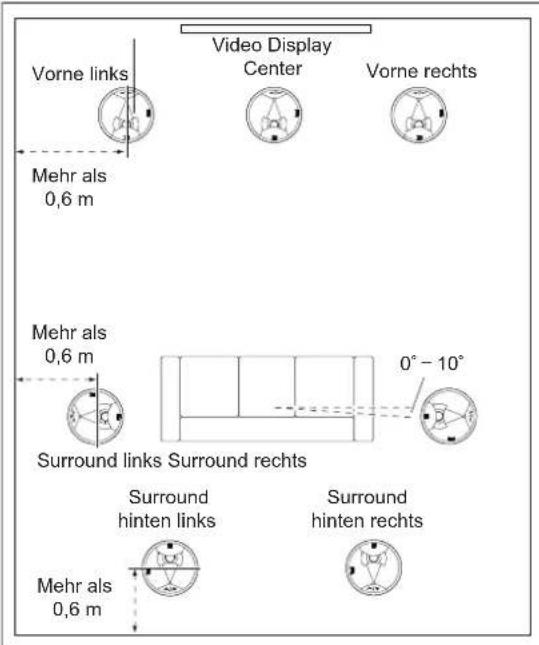

DECKENEINBAU- LAUTSPRECHER - POSITIONIERUNG VON 7.1-KANAL-SYSTEMEN

Es gibt es zwei zusätzliche Laufsprecher fur den hinteren Bereich, zusätzlich zu den Surround-Laufsprechem des 5.1-Kanal-Systems. Die zwei zusätzlichen Laufsprecher werden an der hinteren Wand oder in der Nane der hinteren Wand in der Decke platziert.
Der hintere linke und der hintere rechte Surround-Lautsprecher sollte die gleiche Entfernung zur bevorzugten Hörposition besitzen. Der Abstand sollte möglichst groß sein, mindestens jedoch 0,6 m.

WARNING: HARMAN International übernimmt keinerlei Haftung für die unsachgemäß Installation der Gerätechnik oder für Personenschäden bzw. Sachschäden jeglicher Art, die in Folge unsachgemäß Installation oder durch einen herabstürzenden Laufsprecher entstehen.

VORBEREITUNG DER ANSCHLUSSKABEL

1. Lege zuerst den Abstand zwischen dem Verträger und dem am weitesten entfernten Laatsprecher in jeder Gruppe (Front-, Surround-, hintere Surround-Laatsprecher und passive Subwoofer) fest.
2. Bereite dann die Anschlusskabel für alle Laufsprecher in einer Gruppe mit derselben Länge vor, selbst wenn ein Lautsprecher viel nahr am Verstärke liegt als der am weitesten entfernte. Dadurch wird der Signalabgleich aufrechterhalten. Beache damit, dass zusätzliche Kabel für Doppel-Verstärke- oder Doppel-Kabel-Verbindungen erforderlich sind, falls du eine dieser Methoden gewählt hast.
3. Entferne ca. 10 mm der Isolierung von beiden Enden{jedes Leiters.
4. Verdrille jeder Litzensatz zu einer fest verdrilten Spirale. Fuhre die Kabel durch die Wande an die Montagepositionen.
5. Lautsprecher und Elektronik haben entsprechende (+) und (-) Anschlussklemmen. Die meisten Laufsprecherhersteller einschließlich JBL Inc. verwenden Rot, um den (+)-Anschluss zu kennzeichnen, und Schwarz für den (-)-Anschluss.itte überprüfe dies vor dem Anschlieben.

Es ist wichtig, dass alle Laufsprecher gleich angeschlossen werden: (+) am Laufsprecher mit (+) am Veränder und (-) am Laufsprecher mit (-) am Veränder. Eine „phasenverschobene“ (+ an - und - an +) Verkabelung führt zu einem dünnen Sound, schwachen Bässen und einer schlechter Klangwiedergabe.

Bei Mehrkanal-Surround-Sound-Systemen ist es nach wie vor wichtig, alle Laatsprecher im System mit der richtigen Polaritat anzuschlieben, um die richtige Räumlichkeit und den Frenquenzgang bei der Musikwiedergabe zu erhalten.

Suche jetzt nach dem sicht baren Unterschied zwischen den beiden Leitern des Lautspeicherkabelpaars. Unterscheidungsmerkmale konnen eine andere Litzenfarbe (Kupfer oder Silber); ein Garnstrang in einem Leiter; dune, erhote Rippen auf einen Teil der außeren Isolierung oder eine aufgedruckte Markierung auf einem Teil der außeren Isolierung sein. Dabei ist es egal, welche der beiden Kabeladern an (+) und (-) des Lautspechers und Verstärkers angeschlossen werden, solange alle Lautspecher identisch angeschlossen werden. Drücke beim Anbringen an der Backbox auf die Oberseite des gefederten Gewindebolzen und führe das abisolierte Kabel in das Loch an der Seite ein.

DECKENEINBAUANLEITUNG

Für den Gebäudeneubau

Erwirb den entsprechenden Einbausatz für dein Laufsprechermodel bei dem automisierten JBL-Handler, falls du im Zuge eines Neubaus vor der Errichtung der Trockenbauwände einen Rahmen für die Laufsprecher vorinstallierten möchtest. Eine genaue Montageanleitung wird zusammen mit dem Einbausatz gefelwert. Folge im Anschluss an die Errichtung der Trockenbauwände der unten stehenden Anleitung „Für bestehende Gebäude".

Für bestehende Gebäude

Hinweis: Die Vorgehensweise bei der Installation ist für alle Modelle, die in dieser Anleitung aufgeführten werden, identisch.

1. Vergewissere dich, dass die Trockenbauwand, die Sperrholzplatte oder jeder andere Baustoff der Decke 13 bis 51 mm dick ist und dem Gewicht der eingebauten Lautsprecher standhalten kann.

Achte darauf, dass zwischen der Kante der mitgelieferten Montageschablone und etwaigen Ständern oder anderen Hindernissen hinter der Wand mindestens 19mm Platz ist, damit der Verriegelungsmechanismus des Lautsprechers vollständig einrasten kann. Überprüfe alles auf Hindernisse, um sicherzustellen, dass sich im Deckenhohlraum keine Dachsparren, Leitungsstücke, Rohre, Heizungskanäe oder Luftrückführungen befinden, die den Lautsprecher behindern.

1. Lege die korrekte Position des Laufsprechers fest und verwende die beiliegende Montageschablone, um die entsprechende Position an der Decke zu markieren.

1. Schneide nun die Trockenbaudecke entlang der Markierung von Schritt 2 auf, um die Montageöffnung zu schaffen.

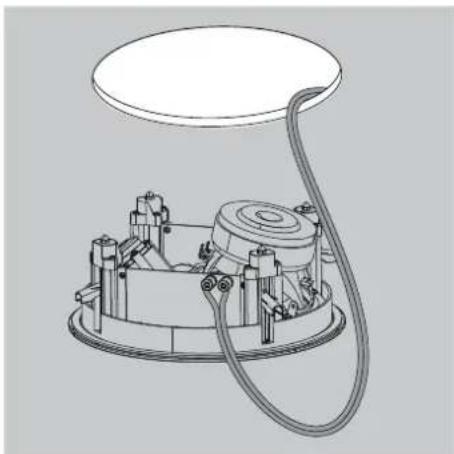

1. Verbirde die Lautsprecher mit dem Veränder, wie auf Seite 28 beschrieben.

1. Befestige gemäß örtlicher Sicherheitsbestimmungen eine Sicherungskordel an der Halterung für die Erdbebensicherung des Lautsprecher.

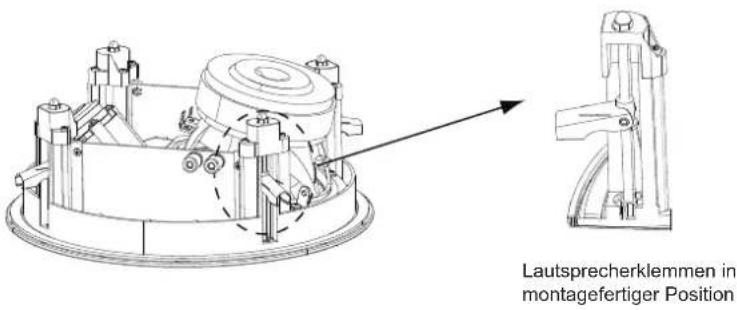

1. Überprüfe, ob sich alle Laufsprecherklemmen in der für den Einbau notwendigen Position befinden.

1. Fuhr den Laatsprecher gere in die Montageoffnung ein. Ziehe anschliebend die Klemmschrauben an der Vorderseite der Schallwand des Laatsprechers fest. Die Laatsprecherklemen drehen sich automatisch in die richtige Position und klemmen den Laatsprecher fest. Sobald du an den Schrauben einen Widerstand spurst, ist der Laatsprecher erfolgreich fixiert.

WICHTIG: Der Anzugsmoment beim Festziehen der Schrauben sollte immer sehr gering sein. Die Klemmschrauben durren NIEMALS zu fest angezogen werden.

1. Bringe das mitgelieferte runde oder quadratische Gitter an. Leistungsstarke Magnete im Rahmen des Laatsprechers halten das Schutzgitter,.
   sicher an seinem Platz.

ANSTRICH DES GITTERS

Die Schutzgitter der architektonischen Laufsprecher von JBL Synthesis konnen passend zu jeder Inneneinrichtung angeastlichen werden. Die seidenmatte Ausführung ist die perfekte Grundierung fur jeder gewünschte Farbänderung. Die besten Ergebnisse liefert die folgende Vorgehensweise:

1. Entferne vor dem Anstrich vorsichtig das Baumwolltuch von der Rückseite des Gitters.
2. Verwende hochwertige Spruhfarbe und trage eine dünne Farbschicht auf. Vergewissere sich, dass die Perforation des Gitters frei von Farbe bleibt. Ein Verschluss dieser Perforation wurde die Klangqualität der Laatsprecher beeinträchtigen. Sollen einzeln Perforierungen dennoch verstopt sein, dann lassst sich die Farbe mithilfe von Druckluft aus dem Gitter hers aus blasen.

Hinweis: Sollen einzeln Perforierungen nach dem Trocknen der Farbe noch immer verstopt sein, dann entferne die Farbe vorsichtig mit einer Steck- oder Nahnadel.

1. Wih hien runde und/oder rechteckige Ersatz-Gitterstoffe beigelegt. Nachdem die Farbe vollstandig getrocknet ist, trage eine dune Schicht Spruhkleber auf der Innenseite des perforierten Gitters auf, um das neue Baumwolltuch anzubringen. WICHTIG: Spruhkleber solle niemals auf Kleidung gespruht werden. Der Stoff des Modells SCL-5 oder SCL-8 verfugt uber vormontierte Schaumstoffpolster, die verhindern, dass das quadratische Gitter an der Decke vibriert.

BOUNDARY-COMPENSATION-STEUERUNG

Die Boundary Compensation-Steuerung reduziert den Bass-Ausgangspegel des Laufsprechers, um die stärkere Reflexion der Bassenergie zu kompensieren, wenn der Laufsprecher in der Höhe einer Wand aufgestellt ist.

Vermeide nach Mochigkeit eine Montage des Lautspechers innerhalb von 0,6 m von einer Wand. Wenn eine solche Platzierung unvermeidlich ist, stelle den Regler fur die Boundary-Compensation auf die Position NEAR (Nah)

TECHNISCHE DATEN

SCL-5 SCL-8
Typ: 2-Wege-Deckeneinbau-Laatsprecher
Niederfrequenz-Schallgeber: 7" (180 mm) zukunftsweisender Aluminiummatrix-Tiefönerkons mit Druckgussrahen (JW180PB-6)		5,25" (130 mm) zukunftsweisender Aluminiummatrix-Tiefönerkons mit Druckgussrahen (JW130Al-4)
Hochfrequenz-Schallgeber: 1" (25 mm) 2409H Teonex® Ringmembran-Kompressionstreiber		1" (25 mm) 2410H-2 Teonex® Ringmembran-Kompressionstreiber
Empfohnde Veränderleistung: 25 - 125 W RMS 25 - 100 W RMS
Impedanz: 6 Ohms 4 Ohms
Laatsprecher-Empfindlichkeit: 86 dB/2,83 V/1 m 85 dB/2,83 V/1 m
Frequenzbereich:	48 Hz - 32 kHz (-6 dB auf Achse), 2pi reflexionsfrei	55 Hz - 30 kHz (-6 dB auf Achse), 2pi reflexionsfrei
Frequenzweichenfrequenz: 1575 Hz 1,8 kHz
Hochfrequenz-Abdeckungswinkel (-6 dB):	60° vertical (Aufwärts: 30°, Abwärts: 30°, von 45°vertikaler Mittellinie), 120° horizontal, von 2 kHz bis 10 kHz.	60° vertical (Aufwärts: 30°, Abwärts: 30°, von 45°vertikaler Mittellinie), 120° horizontal, von 2 kHz bis 10 kHz.
Gehäusetyp:	Offene Rückseite
Bedienelemente:	Boundary-Compensation-Regler
Gitterabmessungen:	Rund: 318 mm x 7 mmQuadratisch: 318 mm x 318 mm x 7 mm	Rund: 273 mm x 6,2 mmQuadratisch: 273 mm x 273 mm x 6,2 mm
Produktabmessungen (mit Gitter):	318 mm H x 318 mm B x 151,9 mm T	273 mm H x 273 mm B x 120 mm T
Ausschnitt-Durchmesser:	285 mm	247 mm
Einbautife:	141,8 mm	119 mm
Eingangstyp	Zwei Sätze vergoldeter, gefederter Polklemen
Gerätegewicht:	3,9 kg	3,5 kg
Versandgewicht:	5,7 kg	4,8 kg
Versandmaße:	Jeweils
Garantie:	5 Jahre
	SCL-6	SCL-7
Typ:	2,5-Wege-JBL-Deckeneinbau-Laatsprecher
Niederfrequenz-Schallgeber:	5,25" (130 mm) Vierfach-Tieföner schwarz eloxietemAluminiumkonzus (JW130Al-4)	5,25" (130 mm) Doppel-Tieföner mit schwarzeloxietem Aluminiumkonzus (JW130Al-8)
Hochfrequenz-Schallgeber:	1" (25 mm) 2401H-2 Teonex® Ringmembran-Kompressionstreiber	1" (25 mm) 2401H-2 Teonex® Ringmembran-Kompressionstreiber
Empfohnte Veränderleistung:	25 - 200 W RMS	25 - 150 W RMS
Impedanz:	4 Ohms	4 Ohms
Laatsprecher-Empfindlichkeit:	91 dB/2,83 V/1 m	88 dB/2,83 V/1 m
Frequenzbereich:	50 Hz - 30 kHz (-6 dB auf Achse), 2pi reflexionsfrei	55 Hz - 30 kHz (-6 dB auf Achse), 2pi reflexionsfrei
Frequenzweichenfrequenz:	1,8 kHz	2,0 kHz
Hochfrequenz-Abdeckungswinkel (-6 dB):	80° vert. X 80° hor. von 2 bis 17 kHz	60° vert., 90° hor. (Links: 30°, Rechts: 60°, von derMittellinie), von 2 bis 15 kHz
Gehäusetyp:	Offene Rückseite
Bedienelemente:	Boundary-Compensation-Regler
Gitterabmessungen:	185 mm X 796 m X 6,2 mm	186 mm X 486 mm X 6,2 mm
Produktabmessungen (mit Gitter):	185 mm x 796 mm x 97,1 mm	186 mm x 486 mm x 99 mm
Ausschnitt-Durchmesser:	766 mm x 157 mm	458 mm x 157 mm
Einbautife:	97 mm	97 mm
Eingangstyp:	Zwei Sätze vergoldeter, gefederter Polklemmen
Gerätegewicht:	10,07 kg	5,72 kg
Versandgewicht:	11,61 kg 6,62 kg
Versandmaße:	Jeweils
Garantie:	5 Jahre

Hinweis: Änderungen der Abmessungen ohne Vorankündigung vorbehalten.

Informationen in weiteren Sprachen finden Sie unter www.jblysynthesis.com
