MANUAL DE USUARIO XBee Drone Fold One Overmax

Gracias por confiar en nosotros y elegir la marca Overmax.

Le ofrecemos un producto perfecto para el uso diario gracias al uso de materiales de alta calidad y modernas soluciones técnicas. Estamos seguros de que el gran cuidado de la ejecución hará que cumpla con sus requisitos. Antes de utilizar el producto, lea atentamente el siguiente manual de usuario.

Si tiene algún comentario o pregunta sobre el producto comprado, póngase en contacto con nosotros: [e-mail]

INFORMACIÓN IMPORTANTE

1. El producto está diseñado para personas mayores de 14 años y con experiencia en operar drones. El uso del producto por parte de usuarios menores de 18 años solo debe realizarse bajo la supervisión de un adulto. Para aquellos que están comenzando su aventura con el pilotaje de drones, sugerimos contactar a alguien con más experiencia en este campo.
2. Antes de usar el producto, asegúrese de que el área seleccionada esté libre de obstáculos y mantenga una distancia segura de las personas, los animales y la propiedad cuando lo controle.
3. No utilice el producto cerca de líneas eléctricas, en lugares públicos (concurridos), cerca de edificios altos o en el bosque (riesgo de señal débil) o en áreas cerradas.
4. No utilice el producto en el Polo Norte, Polo Sur o cerca de estaciones base o estaciones de radio.
5. No vuele por la noche.
6. No utilice el producto en condiciones climáticas adversas: altas temperaturas, lluvia, niebla, nieve, heladas y vientos fuertes.
7. No repare ni modifique el dispositivo. Estas actividades solo pueden ser realizadas por un servicio autorizado.
8. No encienda el dispositivo si nota algún daño.
9. No utilice el dispositivo si empieza a funcionar mal, se ha caído o se ha mojado, se calienta excesivamente, aparecen decoloraciones, abultamientos, emite ruidos atípicos, olores o se producen otros fenómenos inusuales. En tales casos, comuníquese inmediatamente con un centro de servicio autorizado.
10. No utilice el dispositivo con las manos mojadas o húmedas.
11. Utilice el dispositivo lejos de las fuentes de calor, altas temperaturas, superficies calientes, chispas, llamas abiertas, aceites y bordes afilados.
12. No utilice el dispositivo en un entorno que contenga sustancias inflamables, explosivas o tóxicas.
13. No utilice productos químicos ni agua para limpiar el dispositivo. Limpie el producto con un paño suave y seco.

14. No utilice el dispositivo para otros fines que no sean para los que fue diseñado.

15. No almacene baterías completamente cargadas, ya que esto acorta su vida útil y pueden dañarse.

16. Para evitar lesiones, no toque las hélices en rotación u otras partes móviles del dispositivo.
17. No utilice el producto cerca de niños pequeños. El conjunto contiene piezas pequeñas que pueden ser la causa de un accidente.
18. Cuando utilice el dron, mantenga una distancia de al menos 20 cm del dispositivo debido a las ondas de radio.
19. Es responsabilidad de los usuarios asegurarse de que el producto sea seguro tanto para ellos como para el entorno. El fabricante, importador y distribuidor no asumen ninguna responsabilidad de los daños o lesiones causados por un uso inadecuado del producto.

NOTAS SOBRE EL USO DE LAS BATERÍAS

1. El dron usa una batería especial incluida en el conjunto y el mando a distancia usa 2 pilas AA (no incluidas).
2. Deben utilizarse pilas del mismo tipo.
3. Preste especial atención a la polaridad de las pilas.
4. No recargue pilas no recargables.
5. Antes de cargar la batería, retírela del dispositivo.
6. Para evitar posibles riesgos de incendio, no provoque un cortocircuito en los contactos de las baterías, no las inserte en el compartimento sin respetar las marcas de polaridad ni las perfore. La batería siempre debe cargarse bajo la supervisión de un adulto, fuera del alcance de los niños.
7. Después de cargar, desconecte las baterías del adaptador de corriente.
8. Después de su uso, retire la batería del dron y las pilas del mando a distancia.
9. Si las pilas o baterías se calientan demasiado, deje de usarlas y cárguelas inmediatamente. De lo contrario, podrían deformarse o encenderse.
10. No mezcle diferentes tipos de pilas o pilas viejas (usadas) con nuevas. Retire las pilas gastadas del dispositivo.
11. Deseche las pilas usadas de acuerdo con las regulaciones locales en un lugar designado.
12. Los elementos de carga de la batería deben revisarse periódicamente para detectar daños en el cable, los enchufes, la carcasa y otros. No deben usarse si están dañados.

Especificaciones:

Peso del producto (con batería y hélices) 249 g

Dimensiones del producto ensamblado 240 x 235 x 55 mm

Dimensiones del producto plegado 140 x 75 x 55mm

Temperatura de funcionamiento 5° C - 40° C

Resolución de foto / vídeo 3840 x 2160

Peso máximo de despegue 249 g	El dron no puede volar con ninguna carga adicional, ¡use solo los componentes incluidos o las piezas de repuesto del fabricante!
Configuración de referencia El dron con la batería instalada más las hélices conectadas como se muestra en el manual.
Elementos incluidos en el conjunto Dron, controlador, cuatro hélices, batería de dron, estación de acoplamiento para la batería, cable USB, destornillador, llave para la instalación de hélices.

ES

Antes de cada uso

1. Compruebe que el mando a distancia y el dron estén completamente cargados.
2. Compruebe que las hélices estén instaladas correctamente.
3. Compruebe que después de desbloquear el dron, sus motores funcionen correctamente.
4. Compruebe si la lente de la cámara está sucia.

Descripción: dron (fig. 1)

1. Interruptor de encendido
2. LED de estado
3. Hélice
4. Batería
5. Cámara
6. LEDs inferiores
7. Cámara en modo de visión

Descripción: controlador (fig. 2)

1. Foto / vídeo
2. Palanca izquierda
3. Bloqueo / desbloqueo
4. Tecla de retorno del dron - RTH
5. Palanca derecha
6. Interruptor de encendido
7. Pantalla LCD
8. Botón de despegue / aterrizaje rápido
9. Pulsación corta: selecciona el modo Optical Flow. Pulsación larga: permite controlar la velocidad.
10. GPS encendido / apagado

Encendiendo el dron

Presione brevemente el interruptor del dron (1 en la fig. 1). El producto se encenderá y el LED de estado se iluminará.

Para apagar el producto, mantenga presionado el mismo botón durante 3 segundos.

Modos de vuelo

Modo GPS

En este modo, el dron utilizará la señal GPS para mantener su posición. Si la señal GPS es demasiado débil, el dron ingresará al modo Optical Flow o mantendrá la altitud anterior (puede verificarlo en la aplicación). En tal situación, debe aterrizar lo antes posible. No vuele en lugares donde exista el riesgo de una señal GPS débil.

Modo Optical Flow

En este modo, el dron no utilizará la señal GPS para mantener su posición. Si se pierde la señal GPS y el dron:

1. está a una altura de menos de 3 metros, se activará el modo Optical Flow (más información sobre este modo en el capítulo siguiente).
2. está a una altura de más de 3 metros, el dron mantendrá su altitud utilizando el altímetro incorporado. Este modo no es exacto, debe tener experiencia en volar un dron para usarlo.

Modo Optical Flow

El dron está equipado con un sistema de visión que permite un control efectivo con una señal GPS débil. Debido a la naturaleza de su funcionamiento, debe usarse principalmente en áreas con muy poca cobertura de GPS. Este modo utiliza la cámara adicional incorporada para establecer la posición (marcada como 7 en la fig. 1) y es más eficaz a una altura de menos de 3 metros.

La calidad del sistema de visión se ve afectada por varios factores, si alguno de ellos falla, el modo basado en visión se apagará y el dron entrará en el modo de altitud constante. Tenga especial cuidado cuando:

a. vuelo rápido a una altura de hasta 0,5 m,
b. vuelo sobre superficies de color uniforme,
c. vuelo sobre espacios que reflejan la luz,
d. vuelo sobre el agua u objetos transparentes,
e. vuelo sobre elementos en movimiento (por ejemplo, sobre una multitud de personas),
f. vuelo sobre espacios con fluctuaciones de luz,
g. vuelo sobre una superficie extremadamente clara o muy oscura,
h. vuelo sobre superficies sucias,

i. vuelo sobre superficies con un patrón repetitivo (por ejemplo, sobre un camino pavimentado)
j. vuelo sobre objetos inclinados más de 30 grados.

Si el dron está a solo un metro del suelo, la velocidad no debe ser superior a 5 m/s, mientras que a una altura de 2 metros sobre el suelo no debe ser superior a 14 m/s.

• Mantenga limpios los sensores.
• Este sistema solo funciona correctamente cuando el dron se encuentra a una altura máxima de 3 metros.
• Vuela en áreas bien iluminadas sobre elementos con texturas claras para que los sensores del dron puedan adquirir correctamente información sobre la ubicación del producto.
• Es posible que el sistema no funcione correctamente al volar sobre el agua, con poca luz o sobre superficies de estructura uniforme.
• En lugares oscuros, encienda la iluminación adicional del dron (ubicada en la parte inferior).

Indicadores de estado del dron

(2 en la fig. 1)

El LED parpadea en amarillo rápidamente.	Sin conexión con el dron
El LED parpadea alternadamente en amarillo, verde y rojo.	El dron está intentando conectarse al mando a distancia.
El LED se ilumina en amarillo. Sin conexión con GPS
El LED se ilumina en verde. Fuerte señal de GPS detectada, el dron entrará en modo de vuelo GPS
El LED parpadea en verde rápidamente. El dron está calibrando el giroscopio.
El LED parpadea en amarillo. El dron está en modo de calibración horizontal de la brújula.
El LED parpadea en verde. El dron está en modo de calibración vertical de la brújula.
El LED parpadea lentamente en rojo. Batería del dron baja, queda 1/6 de la batería.
El LED parpadea rápidamente en rojo. La batería del dron está casi vacía, queda 1/8 de la batería
El LED parpadea en rojo cada 1,5 segundos.	Problema con el giroscopio
El LED parpadea dos veces en rojo cada 1,5 segundos.	Problema con el barómetro
El LED parpadea tres veces cada 1,5 segundos.	Problema con la brújula
El LED parpadea cuatro veces cada 1,5 segundos.	Problema con el módulo GPS
El LED parpadea seis veces cada 1,5 segundos.	Problema del módulo de posicionamiento visual.

Retorno a casa: función RTH (Return To Home)

La función de retorno hace que el dron regrese a su última ubicación guardada («casa»). Existen tres modos para esta función: retorno inteligente, emergencia y retorno de batería baja.

El punto registrado es donde despega el dron. Para que este lugar sea recordado correctamente, la señal GPS debe ser lo suficientemente fuerte (mínimo 7 satélites conectados a la partida).

1. Retorno inteligente

Si la señal GPS está disponible (más de 7 satélites) y se ha guardado el punto de partida, presione el botón de retorno. El dron comenzará a volar de retorno a la ubicación guardada. Durante el regreso, puede controlar el dron, por ejemplo, para evitar obstáculos. Presionando el botón nuevamente saldrá de la función de retorno.

2. Retorno de emergencia

Si la señal GPS fue buena (más de 7 satélites) y se guardó el punto de partida, se iniciará automáticamente un retorno de emergencia cuando el mando a distancia pierda la conexión con el dron durante más de 6 segundos. Puede recuperar el control del dron si el mando a distancia se vuelve a conectar y presiona la tecla de retorno.

NOTA:

• Durante un retorno de emergencia, el dron no se puede controlar para evitar obstáculos.
• El dron no regresará al lugar de despegue si la señal GPS es débil (menos de 7 satélites).
- Durante el procedimiento de retorno inteligente, si el usuario desea ascender el dron a una altura mayor o igual a 15 m, el dron detendrá el ascenso e iniciará inmediatamente el procedimiento de retorno a casa de emergencia.
- Si la señal GPS no fue buena durante el despegue (menos de 7 satélites) y el dron perdió la conexión con el mando a distancia durante más de 6 segundos, el dron comenzará a descender lentamente y se bloqueará después del aterrizaje.

3. Retorno con la batería baja

Tste modo se activa cuando la batería del dron está agotada lo suficiente para afectar su capacidad de regresar a un punto marcado como «casa».

- Cuando los LEDs del dron parpadean lentamente, el indicador de batería muestra el nivel bajo ( ), el mando a distancia emite un pitido y el dron está a la altura superior a 30 metros o a una distancia superior a 100 metros del mando a distancia, el dron comenzará a regresar

automáticamente al punto de partida. Al regresar debido a la batería baja, si la distancia es de hasta 100 metros, se puede cancelar el retorno presionando el botón de retorno a casa.

- Cuando los LEDs del dron parpadean rápidamente, el indicador de batería muestra que la misma está agotada (7), el mando a distancia emite un pitido y el dron está a la altura superior a 15 metros o a una distancia superior a 15 metros del mando a distancia, el dron comenzará a regresar automáticamente al punto de partida. Si el dron está más cerca o más bajo (15 metros de altura o 15 minutos de distancia), comenzará a descender y aterrizar en el suelo. Durante el retorno debido a una batería descargada, no puede recuperar el control presionando el botón de función de retorno.

Carga de la batería

Ver fig. 4

A: batería B: estación de carga de la batería

Ver fig. 5

1. Coloque la batería en la estación de carga.
2. Conecte el cable USB a un adaptador de red USB (adaptador no incluido).
3. Conecte el otro extremo a la estación de carga con la batería.
4. Enchufe el adaptador a una toma de corriente.

Cargue la batería completamente antes de usar el dron. Utilice únicamente el cable USB suministrado. Utilice un adaptador USB de 5 V = 2 A (no incluido). Un tipo diferente de adaptador puede afectar el tiempo de carga del producto. En caso de utilizar el adaptador recomendado, se necesitan unas 2,5 horas para la carga completa.

• Utilice únicamente baterías del mismo tipo o equivalente a las recomendadas.
• Inserte las baterías con la polaridad correcta.
• Las baterías deben retirarse del dron antes de cargarlas.
• Las baterías solo se pueden cargar bajo la supervisión de un adulto.
• Retire las baterías usadas del dron.
• Los terminales de alimentación no deben estar en cortocircuito.
• El cable USB debe revisarse periódicamente para detectar posibles peligros, como daños en el cable o el conducto, el enchufe, la carcasa u otras partes. El producto no debe utilizarse hasta que se haya eliminado correctamente cualquier daño.
• Después de usar el dron, cárguelo durante una hora para preservar la vida útil de la batería.
• Si el dispositivo no se va a utilizar durante un tiempo prolongado, se recomienda descargar y recargar la batería una vez al mes para evitar dañarla.

Bajo nivel de pila del controlador

Cuando el controlador emite un pitido y el indicador de carga de la pila ( ) parpadea en la pantalla LCD, significa que la pila se está agotando. Reemplace la pila del controlador por una nueva.

Instalación de las pilas en el controlador

Abra la tapa de las pilas, instale dos pilas AA en el compartimento de acuerdo con la polaridad indicada y luego cierre la tapa.

Indicador de intensidad de la señal

El icono (K en la fig. 8) indica la intensidad de la señal que recibe el controlador del dron. Más barras significa que la señal es más fuerte. Si el icono muestra como máximo dos barras de la señal o no hay barras de la señal y el controlador emite un pitido, esto puede significar dos cosas:

1. La distancia entre el dron y el controlador es demasiado grande. Reduzca la distancia.
2. La pila del mando a distancia se retiró después de que el dron se emparejó con el controlador.

Para obtener la mejor intensidad de la señal, asegúrese de que el dron esté volando sobre el controlador y que no haya obstáculos entre el controlador y el dron (fig. 13).

Montaje y desmontaje de hélices del dron

Las hélices están marcadas como «A» y «B»; preste especial atención a esta marca durante el montaje.

A: Instalación de la hélice girando en sentido horario

Instale la hélice marcada con «A» en el motor correspondiente. Apriete los dos tornillos en sentido horario con el destornillador (fig. 6a).

B: Instalación de la hélice girando en sentido antihorario

Instale la hélice marcada con «B» en el motor correspondiente. Apriete los dos tornillos en sentido horario con el destornillador (fig. 6a).

Desmontaje de las hélices

Retire los dos tornillos que sujetan la hélice con un destornillador y desmóntela del motor (fig. 6b).

Tenga cuidado al ensamblar. Las hélices tienen bordes afilados, existe riesgo de lesiones.

Si el dispositivo se instala incorrectamente, el producto no volará correctamente y puede dañarse.

Preste especial atención a las marcas de las hélices y su lugar en el dron. Solo deben usarse las hélices incluidas en el conjunto o compradas directamente al fabricante. No toque las hélices mientras se mueven. Antes de cada uso del dron, verifique la corrección y estabilidad de la instalación de las hélices. No utilice las hélices si están dañadas.

Iconos de la pantalla LCD (fig. 8)

A: Icono de retorno a casa (modo RTH)

Este icono permanecerá visible hasta que el dron complete su procedimiento de retorno a una ubicación predeterminada.

B: Nivel de batería del dron

Indica el estado de carga de la batería del dron.

C: Distancia desde casa

El indicador muestra la distancia entre el dron y el punto previamente marcado como «casa».

D: Altura desde casa

El indicador muestra la altura entre el dron y el punto previamente marcado como «casa».

E: GPS

ON: el modo GPS está activado

OFF: el modo GPS está desactivado

F: Número de satélites GPS

Tan pronto como el dron se conecte con un número suficiente de satélites (7 como mínimo) la ubicación de despegue del dron se almacenará en la memoria como «casa».

G: Modo de funcionamiento del dron

Después de iniciar el dispositivo, el producto entra en el modo «mode 2» de forma predeterminada.

H: Modo de velocidad

Indicador del modo de velocidad de vuelo seleccionado del dron: HIGH (alta velocidad) o LOW (baja velocidad).

I: Foto / vídeo

Después de tomar la foto, el icono de la cámara se iluminará brevemente en la pantalla. Durante la grabación de un vídeo, este icono parpadeará hasta que se complete la grabación.

J: Nivel de carga del controlador

Indica el estado de carga de la pila del controlador.

K: Indicador de intensidad de la señal

El icono indica la intensidad de la señal que recibe el controlador del dron.

L: Modo Headless

Indicador de modo headless.

Ajuste del ángulo de la cámara

El ángulo de la cámara se puede ajustar manualmente en el rango de 90° (ver fig. 9). Sujete la cámara con la mano y ajuste el ángulo deseado.

Foto / vídeo

Presione brevemente el botón de la cámara para tomar una foto. El icono de cámara ( 📞 se iluminará brevemente en la pantalla (fig. 10).

Mantenga presionado el botón de la cámara durante al menos 2 segundos y la cámara del dron comenzará a grabar vídeo. El icono aparecerá parpadeando en la pantalla. Mantenga presionado el botón de la cámara durante más tiempo para finalizar la grabación.

NOTA: cuando no hay una tarjeta de memoria instalada en la cámara o la tarjeta de memoria está dañada, no puede tomar fotos o grabar vídeos con el botón del mando a distancia. En esta situación, esta opción solo está disponible a través de la aplicación para teléfonos inteligentes.

Despegue / aterrizaje rápido

1. Después de arrancar los motores, presione el botón (fig.11) para que el dron despegue automáticamente y mantenga una altura constante de 1,5 metros sobre el suelo.
2. Presione el botón durante el vuelo para que el dron aterrice automáticamente. Puede cancelar este comando antes de que el dron aterrice moviendo la palanca.

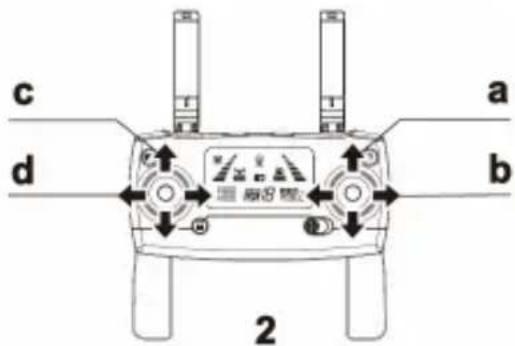

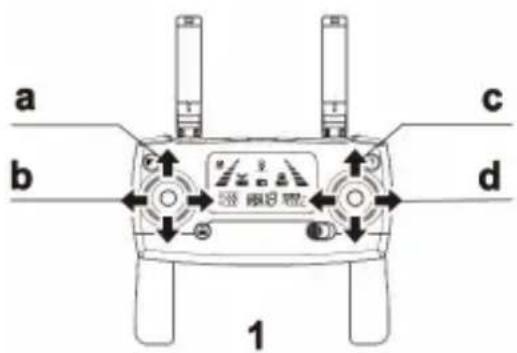

Modo de control

El dron tiene dos modos de control que cambian las palancas izquierda y derecha. El modo 2 está configurado de forma predeterminada.

A: Vuelo hacia delante o hacia atrás
B: Giro a la izquierda o a la derecha
C: Acelerador
B: Vuelo a la izquierda o a la derecha

Para cambiar el modo:

1. Presione el botón de bloqueo (3) de encendido.

, luego encienda el controlador moviendo el botón

1. Presione y mantenga presionado el botón de regreso a casa durante aproximadamente 3 segundos para elegir entre los modos 1 y 2. El modo seleccionado se muestra en la pantalla LCD. Cada vez al presionar y mantenerlo presionado se cambia el modo.

De forma predeterminada, el producto funciona en el modo 2. Para poder cambiar el modo, el controlador debe estar conectado al dron.

Regreso rápido a casa (RTH)

Presione el botón regreso a casa (Return to Home, fig. 12). El controlador emitirá un pitido para indicar que la función se ha activado. El dron volverá ahora al punto marcado como «casa». Si presiona este botón nuevamente, el regreso será cancelado.

Conexión del mando a distancia con el dron

Presione y mantenga presionado el botón de bloqueo pluego encienda el controlador moviendo el botón de encendido (ver fig. 15). El controlador emitirá dos pitidos y el indicador de señal en la pantalla LCD parpadeará. Esto significará que el controlador está listo para el proceso de emparejamiento con el dron.

Encienda el dron. Emitirá un pitido y se conectará automáticamente al controlador en su alcance. El controlador emitirá un pitido y el indicador de señal en la pantalla LCD dejará de parpadear: el proceso de emparejamiento está completo.

La conexión del mando a distancia con el dron solo se puede realizar si el controlador no está conectado a ningún otro dron. Si hay varios drones diferentes y controladores en un solo lugar, el proceso de emparejamiento debe realizarse por turno en cada uno de los conjuntos para evitar un emparejamiento incorrecto.

Modo de detección

Después de conectarse al control remoto, el dron ingresa al modo de detección. Los LEDs de estado del dron parpadearán en rojo, verde y amarillo alternadamente. Asegúrese de que el dron esté en una superficie plana y nivelada durante este tiempo. El proceso dura unos 8 segundos. Una vez completado, el dron entrará en el modo de calibración de la brújula.

¡Atención! Si el dron no puede completar este paso y no puede ingresar al modo de calibración de la brújula por sí solo, colóquelo en el suelo e intente llamar el modo de calibración del giroscopio

Calibración del giroscopio

Después de conectarlo al control remoto, coloque el dron en una superficie plana y nivelada y luego apunte ambas palancas en el mando a distancia hacia la esquina inferior izquierda (fig.

16). Cuando los LEDs dejan de parpadear en verde rápidamente, significa que la calibración ha finalizado.

Nota: el dron ya ha sido calibrado anteriormente. No es necesario recalibrar, a menos que el dron tenga un problema, por ejemplo, al iniciar o completar el procedimiento de detección.

Calibración de la brújula

NOTA: La calibración de la brújula debe realizarse después del modo de detección. La calibración debe realizarse antes de cada vuelo y también después de reemplazar la batería por una nueva o insertarla en el producto.

1. Calibración horizontal

Los LEDs en el modo de calibración horizontal parpadearán alternadamente en amarillo. Sostenga el dron y gírelo horizontalmente alrededor de su eje. Haga unas tres vueltas. Después de la calibración correcta, los LEDs comenzarán a parpadear en verde (fig. 17).

2. Calibración vertical

Los LEDs en el modo de calibración vertical parpadearán alternadamente en verde. Sostenga el dron verticalmente (con la cámara hacia arriba) y gírelo alrededor de su eje. Haga unas tres vueltas. Después de la calibración correcta, los LEDs se encenderán continuamente (fig. 18).

NOTA:

• No calibre la brújula en un campo magnético fuerte.
• No lleve consigo ningún material magnético durante la calibración (por ejemplo, llaves, teléfonos).
• Manténgase alejado de objetos metálicos grandes durante la calibración.

Bloquear y desbloquear el dron

El bloqueo y desbloqueo del dron se realiza encendiendo los motores del dron.

Para desbloquear el dron, presione brevemente el botón de bloqueo 🔒. Los motores se encenderán y el dron se desbloqueará.

Puede bloquear (apagar los motores) de dos formas:

1. Después de que el dron aterrice en el suelo, apunte la palanca del acelerador hacia abajo durante aproximadamente 3 segundos. Los motores se apagarán y el dron se bloqueará.
2. El dron se apagará automáticamente si no se realiza ninguna operación durante 15 segundos después del desbloqueo.

NOTA: No apague los motores del dron con el botón durante el vuelo, ya que el dron comenzará a caer.

Parada de emergencia:

Si el dron está a más de 30 metros de distancia y vuela a más de 14 metros de altura, mantenga presionado el botón de bloqueo durante unos 3 segundos. Los motores se apagarán y el dron se bloqueará. No utilice esta opción durante un vuelo normal, ¡esta forma de bloquear el dron está reservada para emergencias!

Control del dron

El dron se controla moviendo las palancas del mando a distancia de acuerdo con los gráficos a continuación.

Los gráficos muestran el patrón de las palancas en el modo de control predeterminado 2.

Fig. 19 A: elevación	B: descenso
	C: vuelo hacia atrásD: vuelo hacia delante
Fig. 20 E: giro a la derecha	F: giro a la izquierda
	G: vuelo a la izquierdaH: vuelo a la derecha

Vuelo de prueba

Siga los pasos a continuación para asegurarse de que el dron funcione correctamente.

1. Coloque el dron en un área abierta con la parte frontal del dron y el usuario orientados en la misma dirección.
2. Encienda el dron y el controlador.
3. Conecte el controlador con el dron. Realice el procedimiento de detección.
4. Inicie la aplicación M RC PRO, ingrese a la interfaz de la cámara.
5. Desbloquee el dron.
6. Lleve el dron al aire. Pruebe las opciones de giro a la izquierda / derecha.
7. Aterrice con el dron.
8. Bloquee el dron.
9. Retire la batería del dron y apague el controlador.

Soporte para teléfono

Ver fig. 14

Saque el soporte para el teléfono. Levántelo 30 grados hasta que escuche un «clic» característico. Incline el seguro. Ajuste el tamaño del soporte a su teléfono.

Aplicación para teléfono inteligente

Para Apple iOS: busque la aplicación M RC PRO en Apple Store o escanee el código qr.

Para Android: busque la aplicación M RC PRO en la tienda Google o escanee el código qr. También puede escanear el código qr universal. Los códigos QR se pueden encontrar al comienzo del manual de instrucciones.

Conexión del dron a la aplicación

Encienda el dron. Acceda a la configuración de WiFi en su teléfono. Busque y seleccione una red con el nombre «Drone4 _ *****».

El dron usa WiFi en el estándar 5G.

Si no usa la tarjeta de memoria en el dron, las fotos y vídeos se guardarán en la aplicación. Si se instaló una tarjeta de memoria, las fotos y los vídeos se guardarán en ella. Puede descargar archivos almacenados en la tarjeta de memoria al teléfono usando la aplicación.

Limpieza y mantenimiento

1. No utilice productos químicos para limpiar el dron.
2. No utilice agua para limpiar el dron.
3. Para limpiar el dron y sus accesorios, apague el dispositivo, retire la batería y límpielo con un paño seco.
4. Guarde el dron y sus componentes en un lugar seco fuera del alcance de los niños.

El producto cumple los requisitos de las directivas de la Unión Europea. De acuerdo con la Directiva 2012/19/UE, este producto está sujeto a recogida selectiva. El producto no debe eliminarse con los residuos municipales, ya que puede suponer una amenaza para el medio ambiente y la salud humana. Por favor, entrega el producto que ya no vayas a utilizar a un centro de reciclaje de dispositivos eléctricos y electrónicos.

Nota: Las fluctuaciones de temperatura pueden hacer que el agua se condense en el dispositivo.

Temperatura de funcionamiento del dispositivo: de 5°C a 40°C.

Resistencia al viento clase 4 (máx. 7,9 m/s).

Las fotos son solo ilustrativas, la apariencia real de los productos puede diferir de la que se presenta en las fotos.

Inleiding

Beste klant!
