ПОСІБНИК КОРИСТУВАЧА XBee Drone Fold One Overmax

Ми безмежно вдячні за те, що Ви довірились нам та вибрали торгову марку Overmax. Завдяки використанню матеріалів найвищої якості та сучасних технологічних рішень ми передаємо у Ваші руки виріб, ідеальний для повсякденного використання. Ми переконані, що завдяки незвичайній якості його виготовлення він виправдає усі Ваші очікування. Перед використанням виробу детально ознайомтесь з нижченаведеною інструкцією обслуговування.

Якщо у вас виникли будь-які запитання або зауваження щодо виробу, зв'яжіться з нами. [e-mail]

ВАЖЛИВА ІНФОРМАЦІЯ:

1. Виріб призначений для осіб віком 14+ років та з досвідом управління квадрокоптерами. Обслуговування виробу користувачами віком нижчим, ніж 18 років повинне відбуватися за нагляду дорослих. Тим, хто тільки починає свою пригоду у керуванні квадрокоптерами рекомендуємо знайти в поміч особу, досвідчену у цьому напрямку.
2. Перед початком використання виробу переконайтесь, що вибрана вами територія не містить перешкод, а під час керування зберігайте безпечну відстань від людей, тварин та майна.
3. Не можна запускати квадрокоптер поблизу ліній електропередач, в публічних місцях (залюднених), поблизу хмарочосів або ж в лісі (ризик слабкого сигналу), а також на закритих територіях.
4. Не можна запускати квадрокоптер на північному та південному полюсах, а також поблизу базових станцій та радіостанцій.
5. Не запускайте квадрокоптер уночі.
6. Не рекомендується користуватися виробом при поганих погодних умовах: при високих температурах, дощі, тумані, снігу та морозі, а також при сильному вітрі.
7. Не проводьте самостійного ремонту та модифікації виробу. На це має право лише авторизований сервіс.
8. Не вмикайте виробу, якщо зауважили будь-які пошкодження.
9. Не користуйтеся виробом, якщо він почав неправильно працювати, упав або замочився, надто нагрівається, на ньому появляються відтінки, випуклості, пристрій видає нехарактерні звуки, запахи, а також коли мають місце інші нехарактерні явища. У цьому випадку без зволікань зв'яжіться з авторизованим сервісом виробника.
10. Не користуйтесь квадрокоптером, якщо у вас мокрі або вологі руки.
11. Користуйтеся виробом здалека від джерел тепла, високих температур, гарячих поверхонь, іскор, відкритого вогню, масел та гострих кутів.
12. Не користуйтеся виробом у місцях з легкозаймистими, вибухонебезпечними та токсичними речовинами.
13. Не використовуйте хімічних засобів та води для чистки виробу. Чистку необхідно проводити за допомогою м'якої сухої ганчірки.

14. Не використовуйте виріб для інших цілей ніж цілі його призначення.

15. Не залишайте батарей повністю заряджених якщо не користуєтесь квадрокоптером, це скорочує їх життєвий цикл та збільшує ризик їх пошкодження.

16. Для уникнення травм не слід торкатися гвинтів та інших рухомих частин виробу під час руху.
17. Не користуйтеся квадрокоптером у безпосередній близькості з малими дітьми. У комплекті знаходяться дрібні запчастини, які можуть стати причиною нещасного випадку.
18. Використовуючи дрон, дотримуйтесь відстані не менше 20 см від пристрою через радіохвилі.
19. Дбати про свою безпеку та безпеку оточення, при використанні виробу, є обов'язком користувача. Виробник, імпортер та дистриб'ютор не несуть жодної відповідальності за потенційну шкоду та травми, спричинені неправильним використанням виробу.

ЗАУВАЖЕННЯ ЩОДО ВИКОРИСТАННЯ БАТАРЕЇ

1. Квадрокоптер використовує спеціальну батарею, що знаходиться в комплекті, у свою чергу пульт потребує 2 батарейок АА (котрі не йдуть в комплекті).

2. Батарейки повинні бути одинакового типу.

3. Звертайте особливу увагу на полярність батарейок.

4. Не вставляйте батарейок, які для цього не призначені.

5. Перед заряджанням акумулятору його слід вийняти з виробу.

6. Для уникнення потенційної загрози пожежі забороняється замикати кінці батареї, підключати її не відповідно з позначеннями поляризації та проколювати. Заряджання батареї завжди повинне відбуватися під наглядом дорослого у місці, недоступному для дітей.

7. Після повного зарядження відключіть батарею від джерела живлення.

8. Після користування необхідно вийняти акумулятор з квадрокоптера та пульта.

9. У випадку надмірного нагрівання батареї та акумуляторів слід без зволікань перервати їх використання або заряджання. Нагрівання може призвести до їх деформації та запалювання.

10. Не можна змішувати між собою батарейки різних категорій, а також старих (посаджених) з новими. Посаджені батарейки слід вийняти з виробу.

11. Використані батарейки слід утилізувати відповідно до місцевих норм у спеціально відведених для цього пунктах.

12. Пристрої, призначені для заряджання батарейок, повинні регулярно перевірятися на наявність пошкоджень проводів, штекерів, корпусу та інших частин. У випадку пошкодження і пристрої повинні бути вилучені з використання.

Специфікація:

Вага виробу (з батаресю та гвинтами) 249 гр

Розміри у розкладеному стані 240 x 235 x 55 мм

Розміри у складеному стані 140 x 75 x 55 мм

Температура середовища (робоча)

5^ C - 40^ C

Роздільна здатність фото / відео 3840 x 2160
Максимальна стартова вага 249 гр	Квадрокоптер не призначенийдля польотів з додатковою вагою,необхідно використовувати виключноелементи та запчастини з комплекту,що були включені виробником!
Номінальна конфігурація Квадрокоптер	з установленимигвинтами та батареєю зібранийу спосіб, описаний у інструкціїобслуговування.
Елементи, що входять в комплект Квадрокоптер, контролер, 4 гвинта,батарея для квадрокоптера, док-станція для батареї, USB провід,викрутка, ключ для установки гвинтів.

Перед кожним використанням

1. Перевірте, чи пульт та квадрокоптер повністю заряджені.
2. Перевірте, чи гвинти правильно установлені.
3. Перевірте, чи після розблокування квадрокоптера його двигуни правильно працюють.
4. Перевірте, чи об'єктив камери не забруднено.

1. Вимикач
2. Індикатор стану
3. Гвинт
4. Батарея
5. Камера
6. Нижні індикатори
7. Камера реального часу

1. Фото / відео
2. Лівий джойстик
3. Заблокувати / розблокувати
4. Кнопка повернення квадрокоптера до дому – RTH
5. Правий джойстик
6. Вимикач
7. Рідкокристалічний дисплей (LCD)

8. Кнопка швидкого старту / посадки

9. Коротке натискання: запускає режим Optical Flow. Довге натискання: дозволяє регулювати швидкість

10. GPS увімкнений / вимкнений

Увімкнення квадрокоптера

Коротко натисніть вмикач квадрокоптера (1 на рис. 1). Система запуститься та засвітиться індикатор стану.

Для вимкнення квадрокоптера притримайте ту ж кнопку впродовж 3 секунд.

Режими польоту

Режим GPS

У цьому режимі квадрокоптер буде використовувати сигнал GPS для утримання свого положення. Якщо сигнал GPS буде надто слабким, квадрокоптер перейде в режим Optical Flow або утримає попередню висоту (можна перевірити у додатку). У цьому випадку необхідно якнайшвидше виконати посадку. Не літайте у місцях, де є ризик перешкод та слабкого сигналу GPS.

Режим Optical Flow

У цьому режимі квадрокоптер не буде використовувати сигнал GPS для утримання свого положення. Якщо сигнал GPS буде втрачено, а квадрокоптер:

1. знаходиться на висоті менш ніж 3м - запуститься режим Optical Flow (більше на тему цього режиму у наступному розділі).
2. знаходиться на висоті більш ніж Зм - квадрокоптер утримає висоту за допомогою вбудованого альтиметра. Цей режим не є точним, для його використання необхідно мати досвід в керуванні квадрокоптерами.

Tryb Optical Flow

Квадрокоптер оснащений відеосистемою, котра дозволяє ефективно керувати апаратом при слабкому сигналі GPS. Враховуючи характер його роботи, режим необхідно використовувати виключно в місцях дуже слабкого сигналу GPS. Для виявлення положення, режим використовує додаткову вмонтовану камеру (позначену як 7 на рис. 1), режим найбільш ефективний на висоті до 3 метрів.

Вплив на якість роботи відеосистеми мають декілька чинників, якщо деякі з них вийдуть з ладу, режим керування на базі відеосистеми вимкнеться, а квадрокоптер перейде у режим утримання постійної висоти. Необхідно дотримуватись особливої обережності при:

а. швидкому польоті на висоті до 0,5м,
b. польотах над однотонними поверхнями,
с. польотах над поверхнями, що відбивають світло,
d. польотах над водою або прозорими об'єктами,
e. польотах над рухомими елементами (напр. натовп людей),
f. польотах над поверхнями, що розсіюють світло,

g. польотах над надзвичайно світлою або надзвичайно темною поверхнями,
h. польотах над засміченими поверхнями,
i. польотах над поверхнями з одноманітним візерунком (напр. стежка з бруківки)
j. польотах над поверхнями з кутом нахилу більш ніж 30 градусів.

Якщо квадрокоптер перебуває на висоті до одного метра над землею, швидкість не повинна перевищувати 5м/сек, на висоті до 2 метрів не більша ніж 14 м/сек

• Підтримуйте чистоту сенсорів.
  Ця система правильно працює виключно тоді, коли квадрокоптер перебуває на висоті до 3 м.
  • Літайте в добре освітлених місцях з виразними об'єктами на поверхні, щоб сенсори квадрокоптера могли правильно зчитувати інформацію про положення апарату.
• Система може працювати неправильно під час польоту над водою, при слабкому освітленні та над однотонними поверхнями.
• У темних місцях увімкніть освітлення квадрокоптера (розташоване знизу).

Показники статусу квадрокоптера

(2 на рис. 1)

Індикатор швидко мигає жовтим кольором	Відсутнє з'єднання з квадрокоптером
Індикатор мигає поперемінно жовтим/зеленим/червоним кольором	Квадрокоптер пробує з'єднатися з контролером
Індикатор світиться жовтим Відсутне з'єднання з GPS
Індикатор світиться зеленим Знайдено сильний сигнал GPS, квадрокоптер перейде в режим польоту GPS
Індикатор швидко мигає зеленим Квадрокоптер калібрує гіроскоп
Індикатор мигає жовтим Квадрокоптер перебуває у режимі горизонтального калібрування компасу
Індикатор мигає зеленим Квадрокоптер перебуває у режимі вертикального калібрування компасу
Індикатор повільно мигає червоним Слабкий заряд батареї квадрокоптера, залишилось 1/6 заряду
Індикатор швидко мигає червоним Батарея квадрокоптера практично розряджена, залишилось 1/8 заряду
Індикатор мигає червоним кожні 1,5 секунди	Проблеми з гіроскопом
Індикатор мигає подвійним червоним бліком кожні 1,5 секунди	Проблеми з барометром
Індикатор мигає потрійним бліком кожні 1,5 секунди	Проблеми з компасом
Індикатор мигає чотирикратним бліком кожні 1,5 секунди	Проблеми з модулем GPS
Індикатор мигає шестикратним бліком кожні 1,5 секунди	Проблеми з модулем позиціонування/відеосистемою

Повернення до дому - функція RTH (Return To Home)

Функція повернення дозволяє квадрокоптерові повернутися до останнього записаного місяці («дому»). Ця функція має три режими: розумне повернення, аварійне повернення та поворот при низькому заряді батареї.

Записаним місцем є місце, у котрому квадрокоптер злітає. Щоб це місце було правильно збережено, сигнал GPS повинен бути достатньо сильним (мінімум 7 під'єднаних супутників при старті).

1. Розумне повернення

Якщо сигнал GPS доступний (більш ніж 7 супутників) та пункт запуску було збережено, натисніть кнопку повернення. Квадрокоптер почне повернення до збереженого місця. Під час повернення квадрокоптером можна керувати, на приклад для оминання перешкод. Повторне натискання кнопки спричинить вихід з режиму повернення.

2. Аварійне повернення

Якщо сигнал GPS був достатньо сильним (більш ніж 7 супутників) та пункт запуску було збережено, аварійне повернення буде ініційовано автоматично якщо контролер втратить з'єднання з квадрокоптером більш ніж на 6 секунд. Керування над квадрокоптером може бути перейняте назад, після повторного з'єднання контролера з квадрокоптером та натискання кнопки повернення.

УВАГА!

• Під час аварійного повернення квадрокоптером не можна керувати та оминати перешкоди.
- Квадрокоптер не повернеться у місце запуску, якщо сигнал GPS надто слабкий (менше ніж 7 супутників).
Якщо під час проведення розумного повернення користувач захоче підняти квадрокоптер на висоту, більшу ніж 15 м, квадрокоптер перестане набирати висоту та без зволікань перейде у режим аварійного повернення.
Якщо під час запуску сигнал GPS не був достатньо сильним (менш ніж 7 супутників), а квадрокоптер втратив з'єднання з контролером більш ніж на 6 секунд, квадрокоптер почне повільно опускатися, а після посадки заблокується.

3. Повернення при низькому заряді батареї

Цей режим вмикається коли батарея квадрокоптера є настільки посадженою, що це може вплинути на його здатність повернення у місце, збережене як «дім».

Якщо індикатори квадрокоптера повільно мигають, показник заряду батареї показує низький рівень (контролер подає короткі звукові сигнали а квадрокоптер знаходиться на висоті понад 30 метрів або відстані від контролера понад 100

метрів, квадрокоптер автоматично перейде у режим повернення. Під час виконання повернення з причини слабкого заряду батареї, якщо відстань становить до 100 метрів, повернення можна анулювати натисканням кнопки повернення до дому.

Якщо індикатори квадрокоптера мигають швидко, показник заряду батареї показує повне розрядження (), контролер подає короткі звукові сигнали а квадрокоптер знаходиться на висоті понад 15 метрів або відстані від контролера понад 15 метрів, квадрокоптер автоматично перейде у режим повернення. Якщо квадрокоптер знаходиться ближче або нижче (ніж 15 м висоти або 15 метрів відстані), він почне опускатися та самостійно сяде.

Під час повернення з причин повного розрядження батареї, контролю квадрокоптером не можна перейняти натискаючи кнопку повернення.

Заряджання батарея

Див.: рис 4.

A – батарея В – станція для зарядки батареї

Див.: рис 5

1. Вставте батарею у станцію для зарядки.
2. Під'єднайте провід USB до мережевого блоку живлення USB (блок живлення не входить в комплект).
3. Інший кінець під'єднайте до станції для зарядки з батареєю.
4. Під'єднайте блок живлення у розетку.

Повністю зарядіть батарею перед використанням квадрокоптера. Заряджайте виключно за допомогою USB проводу з комплекту. Необхідно використовувати блок живлення з характеристиками USB 5 В = 2 А (не входить в комплект). Інший тип блоку живлення може впливати на час заряджання батареї. У випадку використання рекомендованого блоку живлення, час повної зарядки батареї приблизно 2.5 год.

- Необхідно використовувати батарейки того ж або ж рівноцінного типу, що й рекомендовані.

• Вставляйте батарейки дотримуючись необхідної поляризації.

- Акумулятори слід витягувати з квадрокоптера перед їх заряджанням.

- Акумулятори можуть заряджатися виключно під наглядом дорослої особи.

- Посаджені акумулятори слід витягувати з квадрокоптера.

- Контакти живлення не можуть замикатися.

- USB провід повинен регулярно перевірятися на наявність потенційних загроз, таких як пошкодження кабелю, штекера, корпусу та інших елементів. Пристрій не може використовуватись, поки виявлені пошкодження не будуть усунені у відповідний спосіб.

• Після користування квадрокоптером підзарядіть його батарею протягом години, щоб зберегти її життєвий цикл.

Якщо пристрій на буде використовуватись на протязі тривалого часу, рекомендується зарядка та розрядка батареї один раз в місяць для уникнення її пошкодження.

Низький рівень заряду батарейок контролера

Якщо контролер подає звуковий сигнал а показник заряду батареї блимає на LCD екрані, це означає що батарея сідає. Замініть батарейки у контроллері на нові.

Заміна батарейок у контролері

Відкрийте кришку шахти для батарейок, вставте дві батарейки АА відповідно до вказаної поляризації та закрийте кришку.

Індикатор сили сигналу

Піктограма (К на рис. 8) відображає силу сигналу, який контролер отримує з квадрокоптера. Чим більша кількість рисок, тим сильніший сигнал. Якщо піктограма показує дві риски або не показує жодної, а контролер видає звуковий сигнал, це може означати дві речі:

1. Надто велика відстань між контролером та квадрокоптером. Зменшіть відстань.
2. Батарейки контролера були витягнуті після з'єднання контролера з квадрокоптером.

Для забезпечення найкращої сили сигналу потурбуйтесь, щоб квадрокоптер літав над контролером, а також про відсутність перешкод між ними (рис. 13).

Монтаж та демонтаж гвинтів квадрокоптера

Гвинти позначені як „А” та „В” – під час монтажу слід звернути особливу увагу на ці позначення.

А – Монтаж гвинта, що обертається за годинниковою стрілкою

Установіть гвинт з позначенням „А” на відповідний для нього двигун. Закрутіть два болти за допомогою викрутки за годинниковою стрілкою (рис. 6а).

В – Монтаж гвинта, що обертається проти годинникової стрілки

Установіть гвинт з позначенням „В” на відповідний для нього двигун. Закрутіть два болти за допомогою викрутки за годинниковою стрілкою (рис. 6а).

Демонтаж гвинтів

Відкрутіть викруткою два болти кріплення гвинта та зніміть його з двигуна (рис. 6b).

Поводьтесь обережно під час монтажу. Гвинти мають гострі кути, існує ризик травмування. У випадку неправильного монтажу гвинтів апарат не буде правильно літати, внаслідок чого може наступити його пошкодження. Необхідно звернути особливу увагу на позначення гвинтів та їх місце в системі. Необхідно використовувати виключно гвинти з комплекту або куплені безпосередньо у виробника. Не торкайтеся гвинтів під час їх роботи. Перед кожним користуванням квадрокоптером перевірте правильність монтажу та стабільність гвинтів. Не використовуйте гвинтів у випадку пошкодження та зношування.

Піктограми LCD екрану (рис. 8)

А – Піктограма повернення до дому (режим RTH)

Піктограма буде виведена на екран поки квадрокоптер не завершить процесу повернення до збереженого місця.

В – Рівень заряду батареї квадрокоптера

Відображає рівень заряду батареї квадрокоптера.

С – Відстань до дому

Лічильник відображає відстань від квадрокоптера до пункту, збереженого раніше як «Дім».

D – Висота до дому

Лічильник відображає висоту від квадрокоптера до пункту, збереженого раніше як «дім».

E - GPS

ON – режим GPS увімкнений

OFF – режим GPS вимкнений

F – Кількість супутників GPS

Як тільки квадрокоптер під'єднається до необхідної кількості супутників (мінімум: 7) місце запуску квадрокоптера буде збережено як «дім».

G – Режим роботи квадрокоптера

Після старту, апарат автоматично входить у режим роботи „mode 2”.

Н – Режим швидкості

Показник вибраного режиму швидкості польоту – HIGH (висока швидкість) та LOW (низька швидкість).

I - Фото / відео

Під час виконання фотографії піктограма камери на секунду появиться на екрані. Під час проведення відеозапису піктограма буде блимати до моменту завершення запису.

J – Рівень заряду контролера

Відображає рівень заряду батарейок контролера.

К – Індикатор сили сигналу

Піктограма відображає силу сигналу, який контролер отримує з квадрокоптера.

L – Режим Headless

Показник режиму Headless.

Регулювання нахилу камери

Нахил камери можна регулювати вручну у межах 90° (див: рис. 9). Візьміть камеру рукою та установіть необхідний кут.

Фото / відео

Коротко натисніть кнопку камери щоб зробити фотографію. Піктограма камери на секунду появиться на екрані (рис. 10).

Притримайте кнопку камери щонайменше 2 секунди для початку запису відео. На екрані появиться блимаюча піктограма. Притримайте кнопку камери довше для завершення запису.

УВАГА: якщо в камері відсутня карта пам'яті, або карта пам'яті пошкоджена, буде неможливо зробити фото або записати відео з кнопки на контролері. У цьому випадку така можливість доступна тільки за допомогою мобільного додатку.

Швидкий зліт / посадка

1. Після запуску двигунів натисніть кнопку (рис. 11), для того, щоб квадрокоптер автоматично злетів та почав утримувати стабільну висоту у 1,5 метри над землею.

2. Під час польоту натисніть кнопку, щоб квадрокоптер автоматично сів. Цю команду можна анулювати ще до виконання посадки рухаючи джойстиком.

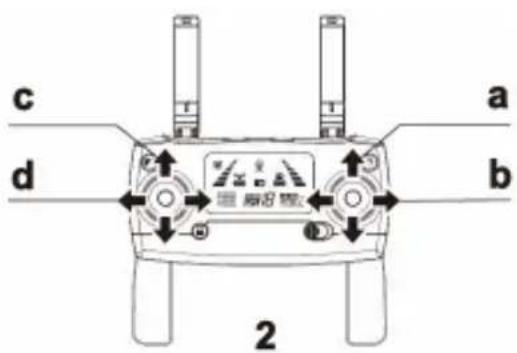

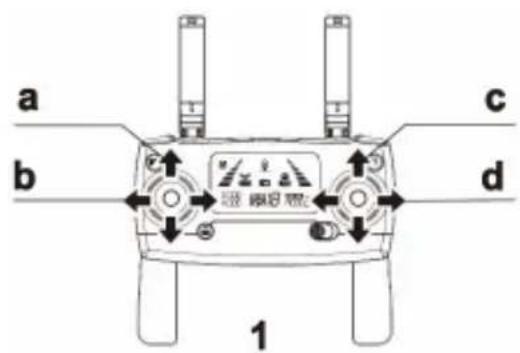

Режим керування

Квадрокоптер оснащений двома режимами керування, котрі інвертують лівий та правий джойстик. По замовчуванню установлений режим 2.

A – Рух вперед або назад
В – Поворот вліво або вправо
С - Дросель
D – Рух вліво або вправо

Для зміни режиму:

1. Натисніть кнопку блокування (3), після чого увімкніть контролер перемиканням вмикача увімкнення.
2. Для переключення між режимами 1 та 2. натисніть та потримайте кнопку повернення додому 📂 на протязі приблизно 3 секунд. Вибраний режим відображається на LCD екрані. Кожне натискання та притримання дозволяє змінити режим.

За замовчуванням апарат працює у 2 режимі. Для зміни режиму контролер мусить мати зв'язок з квадрокоптером.

Швидке повернення до дому (RTH)

Натисніть кнопку повернення додому (Return to Home, рис. 12). Контролер подасть звуковий сигнал, це буде означати що функцію було активовано. Зараз квадрокоптер повернеться у місце, збережене як «дім». Якщо нажати кнопку ще раз – повернення буде анульовано.

З'єднання контролера з квадрокоптером

Натисніть на притримайте кнопку блокування, після чого увімкніть контролер перемиканням вмикача увімкнення (див: рис. 15). Контролер подасть два звукових сигнали, піктограма сигналу на LCD екрані почне мигати. Це буде означати що квадрокоптер готовий до процесу парування з контролером.

Увімкніть квадрокоптер. Він подасть звуковий сигнал та автоматично з'єднається з контролером, що знаходиться в зоні досяжності. Контролер подасть звуковий сигнал а піктограма сигналу на LCD екрані перестане блимати - це буде означати що процес парування завершено.

UK

З'єднання контролера з квадрокоптером може відбутися виключно якщо контролер не з'єднано з будь-яким іншим пристроєм. Якщо в одному місці знаходиться декілька різних моделей квадрокоптерів та контролерів, процес парування необхідно проводити по черзі для кожного комплекту, уникаючи помилкового парування.

Режим сканування

Для з'єднання з контролером квадрокоптер переходить у режим сканування. Індикатори стану на квадрокоптері будуть поперемінно блимати червоним/зеленим/жовтим кольором. Переконайтеся, що під час сканування квадрокоптер стоїть на плоскій горизонтальній поверхні. Процес триває близько 8 секунд. Після його завершення квадрокоптер перейде у режим калібрування компасу.

Увага! Якщо квадрокоптер не може самостійно закінчити цього етапу та не може перейти до режиму калібрації компасу, розмістіть його на рівну поверхню та спробуйте запустити режим калібрування гіроскопу.

Калібрування гіроскопу

Після під'єднання до контролера розмістіть квадрокоптер на плоскій горизонтальній поверхні та направте обидва джойстики у лівий нижній кут (рис. 16). Кінець блимання індикаторів зеленим кольором буде означати, що калібрація завершена.

Увага: квадрокоптер уже було відкалібровано раніше. Немає потреби проводити повторну калібрацію, хіба що квадрокоптер має проблеми зі зльотом або завершенням процесу сканування.

Калібрування компасу

УВАГА! Калібрування компасу повинне відбуватися після завершення режиму сканування. Калібрування повинне виконуватись перед кожним польотом, а також після заміни та витягування батареї.

1. Горизонтальне калібрування

В режимі горизонтального калібрування індикатори будуть поперемінно блимати жовтим. Тримайте квадрокоптер та оберніть горизонтально навколо власної осі. Виконайте біля трьох оборотів. Після успішного калібрування індикатори почнуть блимати зеленим (рис. 17).

2. Вертикальне калібрування

В режимі вертикального калібрування індикатори будуть поперемінно блимати зеленим. Притримайте квадрокоптер у вертикальному положенні (камерою уверх) та оберніть навколо власної осі. Виконайте біля трьох оборотів. У випадку успішного калібрування індикатори почнуть безперебійно горіти (рис. 18).

УВАГА!

• Не калібруйте компасу при наявності сильного магнітного поля.
• Під час виконання калібрування не тримайте при собі жодних магнітних матеріалів (напр. ключів, телефонів).
  • Під час виконання калібрування зберігайте відстань від великих металевих об'єктів.

Блокування та розблокування квадрокоптера

Блокування та розблокування квадрокоптера полягає на запуску його двигунів.

Щоб розблокувати квадрокоптер натисніть та притримайте кнопку блокування. Двигун запускається, квадрокоптер розблоковано.

Заблокувати (вимкнути двигуни) можна двома способами:

1. Після посадки квадрокоптера на землю направте джойстик дроселя вниз та потримайте біля 3 секунд. Двигун вимкнеться, квадрокоптер буде заблоковано.
2. Квадрокоптер вимкнеться автоматично, якщо впродовж 15 секунд після розблокування не було виконано жодних дій.

УВАГА! Забороняється вимкнення квадрокоптера кнопкою під час польоту, оскільки квадрокоптер почне падати.

Аварійне вимкнення:

Якщо квадрокоптер віддалений більш ніж на 30 метрів або перебуває на висоті, більшій ніж 14 м: притримайте кнопку блокування впродовж пр. 3 секунд. Двигун вимкнеться, квадрокоптер буде заблоковано. Не використовуйте цього режиму для штатних посадок, він призначений виключно для аварійних ситуацій.

Керування квадрокоптером

Керування квадрокоптером відбувається через рух джойстиками на контролері згідно поданих зображень.

Зображення показують функціональність джойстиків у режимі за замовчуванням – 2 режимі.

Рис. 19 А – рух вверх	В – рух вниз
	С – рух назадD – рух вперед
Рис. 20 Е – поворот вправо	F – поворот вліво
	G – рух влівоН – рух вправо

Тестовий політ

Виконайте наступні кроки щоб переконатися, що квадрокоптер працює належним чином.

1. Розмістіть квадрокоптер на відкритому просторі у спосіб, щоб квадрокоптер та користувач були направлені в одному напрямку.
2. Увімкніть квадрокоптер та контролер.
3. З'єднайте контролер з квадрокоптером. Проведіть процес сканування.
4. Увімкніть додаток М RC PRO, увійдіть в інтерфейс камери.
5. Розблокуйте квадрокоптер.
6. Підніміться квадрокоптером у повітря. Протестуйте роботу поворотів вліво / вправо.
7. Посадіть квадрокоптер.
8. Заблокуйте квадрокоптер.
9. Витягніть з квадрокоптера батарею та вимкніть контролер.

Кріплення для телефону

Див.: рис 14

Розкладіть кріплення для телефону. Підніміть його до 30 градусів поки не почуєте відповідний „клік”. Відхиліть захисну панель. Налаштуйте розмір кріплення під свій телефон.

Для Apple iOS: знайдіть додаток M RC PRO в Apple Store або зіскануйте QR-код. Для пристроїв на Android: знайдіть додаток M RC PRO в Google Play або зіскануйте QR-код. Можно зісканувати універсальний QR-код. QR-коди знаходяться на початку інструкції обслуговування.

З'єднання квадрокоптера з додатком

Увімкніть квадрокоптер. На своєму телефоні увійдіть у налаштування WiFi. Знайдіть та виберіть мережу з назвою „Drone4_******”.

Квадрокоптер використовує WiFi стандарту 5G.

Якщо ви не установили карти пам'яті на квадрокоптер, фотографії та відео будуть записуватись у додатку. Якщо ж карта пам'яті буде установлена, фото та відео почнуть записуватись на неї. Файли з карти пам'яті можна завантажити на телефон за допомогою додатку.

Чистка та зберігання

1. Не використовуйте хімічних речовин для чистки квадрокоптера.
2. Не використовуйте води для чистки квадрокоптера.
3. Для проведення чистки квадрокоптера та його аксесуарів вимкніть пристрій, витягніть батарею та протріть сухою ганчіркою.
4. Квадрокоптер та його елементи слід зберігати у сухому місці недоступному для дітей.

Продукт відповідає вимогам директив Європейського Союзу. Відповідно до Директиви 2012/19/ЄС цей продукт підлягає вибірковому збору. Продукт не слід утилізувати разом із побутовими відходами, оскільки це може становити загрозу навколишньому середовищу та здоров'ю людей. Використаний продукт слід здати до пункту переробки електричних та електронних пристроїв.

Примітка: Коливання температури може призвести до конденсації води в пристрої. Робоча температура пристрою: від 5°C до 40°C.

Опір вітру класу 4 (макс. 7,9 м/с).

Фотографії носять ознайомлювальний характер, фактичний вигляд може відрізнятися від представленого на фотографіях.

lžanga

Gerbiamas Kliente!
