BEDIENUNGSANLEITUNG XBee Drone Fold One Overmax

Sehr geehrter Kunde!

Wir möchten uns bei Ihnen bedanken, dass Sie uns Vertrauen geschenkt und die Overmax-Marke gewählt haben.

Dank der hochqualitativer Materialien und moderner technologischer Lösungen übergeben wir in Ihre Hände ein Produkt, dass sich im täglichen Gebrauch sehr gut bewährt. Wir sind sicher, dass die sorgfältige Herstellung Ihre Anforderungen erfüllt. Vor der Benutzung des Produkts machen Sie sich mit der vorliegenden Bedienungsanleitung vertraut.

Bei Fragen oder Anmerkungen zu dem gekauften Produkt setzen Sie sich mit uns in Verbindung: [e-mail]

Wichtige Informationen

1. Das Produkt ist für die Personen ab 14 Jahren vorgesehen, die eine Erfahrung mit Drohnen haben. Die Produktbedienung für die Benutzer unter 18 Jahren soll ausschließlich unter Aufsicht der Erwachsenen verlaufen. Denjenigen, die erst beginnen, das ferngesteuerte Flugzeug zu fliegen, empfehlen wir den Kontakt mit einer in diesem Bereich erfahreneren Person.
2. Vor der Benutzung soll man sicherstellen, dass das gewählte Gebiet frei von Hindernissen ist, und dass während der Steuerung eine sichere Entfernung von Menschen, Tieren und Vermögen bewahrt wird.
3. Man soll das Produkt nicht in der Nähe von Hochspannungsleitungen, in den öffentlichen Plätzen (überfüllt), in der Nähe von Hochhäusern oder im Wald (schwaches Signal) und in den geschlossenen Vierteln benutzen.
4. Man darf das Produkt nicht am Nord- und Südpol, in der Nähe von Basisstationen und Funkstationen benutzen.
5. Fliegen Sie die Drohne nicht in der Nacht.
6. Man soll das Produkt nicht in schlechten Wetterverhältnissen benutzen: bei hohen Temperaturen, Regen, Nebel, Schnee, Frost und beim starken Wind benutzen.
7. Man soll das Produkt nicht reparieren und es modifizieren. Das kann nur vom autorisierten Service vorgenommen werden.
8. Starten Sie das Gerät nicht, wenn Sie Beschädigungen bemerkt haben.
9. Benutzen Sie das Gerät nicht, wenn es fehlerhaft funktioniert, fallen gelassen oder nass wurde, wenn es sich übermäßig erhitzt, wenn Verfärbungen oder Beulen auftauchen, wenn es unnatürliche Töne oder Gerüche abgibt oder wenn es zu anderen untypischen Erscheinungen vorkommt. Setzen Sie sich in diesem Fall unverzüglich mit dem autorisierten Service des Produzenten in Verbindung.
10. Benutzen Sie das Gerät nicht, wenn Sie nasse oder feuchte Hände haben.

11. Benutzen Sie das Gerät fern von Wärmequellen, hohen Temperaturen, heißen Flächen, Funkquellen, offenen Flammen, Ölen und scharfen Ecken.

12. Benutzen Sie das Gerät fern von leicht entzündbaren, explosiven oder toxischen Substanzen.

13. Zur Reinigung des Geräts benutzen Sie nicht chemische Substanzen und Wasser. Das Produkt soll mit einem weichen und trockenen Lappen gereinigt werden.
14. Benutzen Sie das Gerät nicht zu anderen Zwecken als diese, zu denen es gestaltet wurde.
15. Bewahren Sie voll aufgeladene Batterien nicht auf, weil es ihre Lebensdauer verkürzt und sie der Beschädigung unterliegen können.
16. Um die Verletzungen zu vermeiden, soll man die sich drehenden Propeller oder andere bewegliche Teile des Geräts nicht berühren.
17. Benutzen Sie das Produkt nicht in der Nähe von Kindern. Der Satz enthält kleine Teile, die Verletzungen verursachen können.
18. Halten Sie bei Verwendung der Drohne aufgrund von Funkwellen einen Abstand von mindestens 20 cm zum Gerät ein.
19. Die Benutzer sind verpflichtet, sicherzustellen, dass das Produkt sowohl für sie selbst als auch für ihre Umgebung sicher ist. Der Produzent, Importeur und Vertreiber haften nicht für die eventuellen Schäden und Verletzungen, die auf eine unrichtige Benutzung des Produkts zurückzuführen sind.

EMPFEHLUNGEN ZU BATTERIE

1. Die Drohne hat eine spezielle Batterie, die dem Satz beigefügt wird, die Fernbedienung benötigt dagegen 2 AA-Batterien (sie sind dem Satz nicht beigefügt).
2. Man soll Batterien gleicher Art benutzen.
3. Beachten Sie die Polarisationsregeln der Batterien.
4. Laden Sie die Batterien, die dazu nicht bestimmt sind, nicht auf.
5. Vor der Aufladung der Batterien soll man sie aus dem Gerät herausnehmen.
6. Um die potenzielle Feuergefahr zu vermeiden, soll man die Kontakte der Batterie nicht zueinander nähern, sie in der Kammer nicht gegen die Polarisationsregeln platzieren oder sie durchstechen. Die Aufladung des Akkus soll immer unter Aufsicht einer erwachsenen Person verlaufen, fern von Kindern.
7. Nach der Aufladung schalten Sie die Batterien vom Ladegerät ab.
8. Nach dem Verbrauch soll man die Batterie aus der Drohne und aus der Fernbedienung herausnehmen.
9. Im Falle einer unnatürlichen übermäßigen Erhitzung der Batterie oder der Akkus soll man sofort aufhören, sie zu benutzen und aufzuladen. Ansonsten kann es ihre Deformation oder Zündung verursachen.
10. Man soll die Batterien verschiedener Art oder alte Batterien (verbrauchte Batterien) mit den neuen nicht miteinander mischen. Leere Batterien soll man aus dem Gerät herausnehmen.
11. Leere Batterien soll man gemäß den geltenden Regeln an dazu bestimmten Plätzen entsorgen.
12. Die Elemente zur Aufladung der Batterien sollen regelmäßig auf mechanische Schäden des Kabels, der Stecker, des Gehäuses und anderer Teile überprüft werden. Falls sie beschädigt sind, sollen sie nicht mehr benutzt werden.

Spezifikation:

Gewicht des Produkts (mit Batterien und Propellern)	249 g
Größe der aufgeklappten Drohne 240 x 235 x 55 mm
Größe der zusammengeklappten Drohne	140 x 75 x 55mm
Optimale Temperatur 5°C - 40°C
Auflösung von Bildern / Video 3840 x 2160
Maximale Startmasse 249 g	Die Drohne kann nicht mit einer zusätzlichen Belastung fliegen, man soll ausschließlich Elemente, die dem Satz beigefügt sind, oder die Ersatzteile vom Produzenten benutzen!
Musterkonfiguration Die Drohne mit einer Batterie und Propeller, die gemäß der Bedienungsanleitung montiert sind.
Elemente des Satzes Drohne, Controller, 3 Propeller, Batterie zur Drohne, Ladestation der Batterie, USB-Kabel, Schraubenzieher, Schluss zur Montage der Propeller

DE

Vor der Benutzung

1. Überprüfen Sie, ob die Fernbedienung und die Drohne voll aufgeladen sind.
2. Überprüfen Sie, ob die Propeller richtig montiert sind.
3. Überprüfen Sie, ob der Motor der Drohne richtig funktioniert.
4. Überprüfen Sie, ob das Objektiv der Kamera nicht beschmutzt ist.

Beschreibung: Drohne(Abb. 1)

1. Ein-/Aus-Taste
2. Statusdiode
3. Propeller
4. Batterie
5. Kamera
6. Untere Dioden
7. Kamera mit dem System des maschinellen Sehens

Beschreibung: Controller (Abb. 2)

1. Bild / Video

2. Linker Hebel

3. Blockierung / Blockierung aufheben

4. Taste zur Rückkehr der Drohne - RTH

5. Rechter Hebel

6. Einschalter

7. LCD-Anzeige

8. Taste des schnellen Starts/ der Landung

9. Kurzes Drücken: stellt den Modus Optical Flow ein. Langes Drücken: lässt die Geschwindigkeit kontrollieren

10. GPS eingeschaltet / ausgeschaltet

Drohen einschalten

Drücken Sie kurz die Ein-/Aus-Taste der Drohne (1 auf der Abb. 1.). Das Produkt schaltet sich ein und die Statusdiode wird leuchten.

Um das Produkt einzuschalten, halten Sie dieselbe Ein-/Aus-Taste 3 Sekunden lang.

Flugmodus

Modus GPS

Die Drohne in diesem Modus wird das GPS-Signal benutzen, um ihre Position aufrechtzuerhalten. Wenn das GPS-Signal zu schwach wird, geht die Drohne in den Modus Optical Flow über oder erhält ihre Höhe aufrecht (Sie können das in der Applikation überprüfen). In diesem Fall soll man so schnell wie möglich landen. Lassen Sie die Drohne nicht da fliegen, wo ein Risiko eines schwachen GPS-Signals besteht.

Modus Optical Flow

Die Drohne in diesem Modus benutzt kein GPS-Signal, um ihre Position aufrechtzuerhalten. Falls das GPS-Signal verloren wird, und die Drohne:

1. sich auf einer Höhe von weniger als 3 Metern befindet: Es wird der Modus Optical Flow betätigt (mehr über diesen Modus können Sie im Kapitel unten lesen).

2. sich auf einer Höhe von mehr als 3 Metern befindet: Die Drohne erhält die Höhe mithilfe eines eingebauten Höhenmessers aufrecht. Dieser Modus ist nicht genau, man soll eine Erfahrung mit Drohnen haben, um es benutzen zu können.

Modus Optical Flow

Die Drohne ist mit einem System des maschinellen Sehens ausgestattet, das eine effektive Steuerung beim schwachen GPS-Signal ermöglicht. Wegen seiner Bestimmung soll man es

vor allem Gebieten mit schlechter GPS-Abdeckung eingesetzt werden. Zur Bestimmung der Position benutzt dieser Modus eine zusätzlich eingebaute Position (die als 7 auf der Abb. 1 bezeichnet wird), und am effektivsten ist der Modus auf der Höhe von weniger als 3 Metern. Ein paar Faktoren haben einen Einfluss auf die Qualität des Systems des maschinellen Sehens, falls einige von ihnen versagen, schaltet sich das System aus, und die Drohne geht in den Modus der unveränderten Höhe über. Man soll in folgenden Fällen besonders vorsichtig sein:

a. schneller Flug auf der Höhe bis 0,5 m,
b. Flug über die Flächen mit einer einheitlichen Farbe,
c. Flug über die Flächen, die das Licht reflektieren,
d. Flug über das Wasser oder über transparente Objekte,
e. Flug über die sich bewegenden Elemente (z.B. über die Gruppe von Leuten),
f. Flug über die Flächen, auf denen die Lichtschwankungen auftreten,
g. Flug über eine sehr helle oder sehr dunkle Fläche,
h. Flug über beschmutzte Flächen,
i. Flug über die Flächen mit einem regulären Muster (z.B. über eine Pflasterstraße)
j. Flug über die Objekte, die über 30 Grad geneigt sind,

Wenn sich die Drohne nur ein Meter über Grund befindet, soll die Geschwindigkeit nicht größer als 5 m/s sein, auf der Höhe von 2 Metern über Grund soll sie nicht größer als 14 m/s sein.

• Halten Sie die Sensoren sauber.
- Das System funktioniert richtig nur dann, wenn sich die Drohne auf der maximalen Höhe von 3 Metern befindet.
- Lassen Sie die Drohne an gut beleuchteten Orten über die Elemente mit deutlichen Umrissen fliegen, damit die Sensoren der Drohne auf diese Weise die Information über die Lage des Produkts erhalten können.
- Das System kann während des Flugs über das Wasser, unter einer schwachen Beleuchtung oder über die Flächen mit einer einheitlichen Struktur nicht richtig funktionieren.
• In dunklen Standorte schalten Sie eine zusätzliche Beleuchtung der Drohne ein (unten).

Anzeigen des Status der Drohne

(22 auf der Abb. 1)

Die Diode blinkt schnell gelb Keine Verbindung mit der Drohne
Die Diode blinkt abwechselnd gelb, grün, rot	Die Drohne versucht, sich mit der Fernbedienung zu verbinden
Die Diode leuchtet gelb Kein GPS-Signal
Die Diode leuchtet grün Es wurde ein starkes GPS-Signal ermittelt, die Drohne geht in den Modus des GPS-Flugs über
Die Diode blinkt schnell grün Die Drohne kalibriert das Gyroskop
Die Diode blinkt gelb Die Drohne ist im Modus einer horizontalen Kalibrierung des Kompasses
Die Diode blinkt grün Die Drohne ist im Modus einer vertikalen Kalibrierung des Kompasses
Die Diode blinkt langsam rot Schwache Batterie der Drohne, es ist 1/6 der Batterie übrig geblieben
Die Diode blinkt schnell rot Die Batterie der Drohne fast leer, es ist 1/8 der Batterie übrig geblieben
Die Diode blinkt rot alle 1,5 Sekunden Problem mit dem Gyroskop
Die Diode blinkt doppelt rot alle 1,5 Sekunden	Problem mit dem Barometer
Die Diode blinkt dreimal alle 1,5 Sekunden	Problem mit dem Kompass
Die Diode blinkt vierfach alle 1,5 Sekunden	Problem mit dem GPS-Modul
Die Diode blinkt sechsfach alle 1,5 Sekunden	Problem mit dem Modul der Positionierung des maschinellen Sehens

Rückkehr - RTH-Funktion (Return To Home)

Die Funktion der Rückkehr zielt darauf ab, dass die Drohne zu dem letztens gespeicherten Platz („Haus“) zurückkommt. Es gibt drei Modi dieser Funktion: intelligente Rückkehr, Notrückkehr und Rückkehr bei einem schwachen Batteriestand.

Der gespeicherte Punkt ist der Ort, an dem die Drohne startet. Damit der Platz richtig gespeichert wird, muss das GPS-Signal ausreichend stark sein (mindestens 7 verbundene Satelliten beim Start).

1. Intelligente Rückkehr

Wenn das GPS-Signal zugänglich ist (über 7 Satelliten) und der Startpunkt gespeichert ist, drücken Sie die Rückkehrtaste. Die Drohne beginnt zu dem gespeicherten Platz zurückzukehren. Während der Rückkehr können Sie die Drohne steuern z.B. um die Hindernisse zu vermeiden. Das erneute Drücken der Taste verlässt die Funktion der Rückkehr.

2. Notrückkehr

Wenn das GPS-Signal gut ist (über 7 Satelliten) und der Startpunkt gespeichert wurde, wird die Notrückkehr automatisch initiiert, wenn die Fernbedienung die Verbindung mit der Drohne für mehr als 6 Sekunden verliert. Sie können die Kontrolle über die Drohne wiedergewinnen, wenn die Fernbedienung erneut die Verbindung hat und wenn Sie die Rückkehrtaste drücken.

ACHTUNG:

• Während der Notrückkehr kann man die Drohne nicht steuern, um die Hindernisse zu vermeiden.
  • Die Drohne kommt nicht zum Startpunkt, wenn das GPS-Signal schwach ist (unter 7 Satelliten).
• Wenn während der intelligenten Rückkehr der Benutzer die Drohne auf die Höhe von 15 Metern oder mehr steigen lassen will, hört die Drohne auf, hochzufliegen, und initiiert die Notrückkehr.
• Wenn es während des Starts kein gutes GPS-Signal gibt (weniger als 7 Satelliten), und die Drohne die Verbindung mit der Fernbedienung für mehr als 6 Sekunden verliert, beginnt die Drohne herunterzufliegen, und nach der Landung blockiert sie sich.

3. Rückkehr bei einer schwachen Batterie

Der Modus aktiviert sich, wenn die Batterie der Drohne so leer ist, dass es ihre Fähigkeit, nach „Hause“ zurückzukommen, beeinflussen kann.

• Wenn die Dioden langsam blinken, die Ladeanzeige der Batterie ein niedriges Niveau anzeigt ( ) die Fernbedienung kurze Tonsignale abgibt und die Drohne sich auf der Höhe von mehr als 30 Metern oder in der Entfernung über 100 Meter von der Fernbedienung befindet, beginnt die Drohne automatisch zum Startpunkt zurückzukommen. Während der Rückkehr wegen eines schwachen Batteriestands, kann man die Rückkehr durch das Drücken der Rückkehrtaste dann annullieren, wenn die Entfernung nicht mehr als 100 Meter beträgt.
• Wenn die Dioden schnell blinken, die Ladeanzeige der Batterie die Entladung der Batterie ( ), anzeigt, die Fernbedienung kurze Tonsignale abgibt und die Drohne sich auf der Höhe von mehr als 15 Metern oder in der Entfernung über 15 Meter von der Fernbedienung befindet, beginnt die Drohne automatisch, zum Startpunkt zurückzukommen. Wenn die Drohne sich näher oder niedriger (15 Meter Höhe oder 15 Min. Entfernung) befindet, beginnt sie herunterzufliegen und landet auf den Boden.

Während der Rückkehr wegen einer schwachen Batterie kann man die Kontrolle nicht durch das Drücken der Rückkehrtaste wiedergewinnen.

Batterie aufladen

Abb. 4.

A - Batterie B - Ladestation für die Batterie

Abb. 5

1. Stecken Sie die Batterie in die Ladestation ein.
2. Schließen Sie das USB-Kabel an das Ladegerät USB an (das Ladegerät befindet sich nicht im Satz).
3. Schließen Sie das andere Ende des Kabels an die Ladestation mit der Batterie an.
4. Stecken Sie das Ladegerät in die Steckdose ein.

Laden Sie die Batterie vor der Benutzung der Drohne voll auf. Benutzen Sie das USB-Kabel, das dem Satz beigefügt ist. Man soll das Ladegerät USB 5 V = 2 A benutzen (es befindet sich nicht im Satz). Ein anderes Ladegerät kann die Ladezeit beeinflussen. Bei der Benutzung des empfohlenen Ladegeräts dauert die volle Aufladung ungefähr 2,5 Stunden.

• Man soll nur die empfohlenen oder gleichwertigen Batterien benutzen.
• Stecken Sie die Batterien gemäß den Polarisationsbezeichnungen ein.
  • Die Akkus soll man aus der Drohne vor ihrer Aufladung herausnehmen.
  • Die Akkus können nur unter Aufsicht einer erwachsenen Person aufgeladen werden.
  • Die verbrauchten Akkus soll man aus der Drohne herausnehmen.
  • Die Buchsen dürfen nicht geschlossen sein.
• Das USB-Kabel soll regelmäßig auf potenzielle Gefahren, wie die Beschädigung des Kabels, des Steckers, des Gehäuses oder anderer Teile überprüft werden. Das Produkt darf nicht benutzt werden, solange die eventuellen Beschädigungen richtig behoben werden.
• Nach der Benutzung der Drohne laden Sie sie eine Stunde lang auf, um die Lebensdauer der Batterie aufrechtzuerhalten.
• Wenn das Gerät über einen längeren Zeitraum hinweg nicht benutzt wird, ist es empfohlen, den Akku einmal im Monat zu entladen und dann wieder aufzuladen, um seine Beschädigung zu vermeiden.

Niedriger Batteriestand des Controllers

Wenn der Controller ein Tonsignal abgibt, und die Ladeanzeige der Batterie ( ) auf dem LCD-Bildschirm blinkt, bedeutet das, dass die Batterie fast leer ist. Wechseln sie die Batterie im Controller gegen eine neue.

Batterie im Controller montieren

Öffnen Sie die Decke der Batterieschachtel, stecken Sie 2 AA-Batterien in die Schachtel gemäß den Polarisationsbezeichnungen ein und schließen Sie dann die Decke.

Anzeige der Signalstärke

Das Symbol (K auf der Abb. 8) zeigt die Signalstärke an, welche der Controller von der Drohne erhält. Je mehr Striche es gibt, desto stärker ist das Signal. Wenn das Symbol maximal zwei Striche oder gar keine anzeigt, und der Controller kein Tonsignal abgibt, kann es zwei Sachen bedeuten:

1. Die Entfernung zwischen der Drohne und dem Controller ist zu groß. Verkleinern Sie die Entfernung.
2. Die Batterie der Fernbedienung wurde nach der Kopplung der Drohne mit der Fernbedienung herausgenommen.

Damit die Signalstärke möglichst gut ist, stellen Sie sicher, dass die Drohne über den

Controller fliegt und dass es zwischen der Drohne und dem Controller keine Hindernisse gibt (Abb. 13).

Propeller der Drohne montieren und demontieren

Die Propeller sind als „A“ und „B“ bezeichnet – während der Montage soll man darauf besonders achten.

A - Montage des Propellers, der sich im Uhrzeigersinn dreht

Montieren Sie den Propeller mit der Bezeichnung „A“ auf den entsprechenden Motor. Ziehen Sie zwei Schrauben mit dem Schraubenzieher im Uhrzeigersinn an (Abb. 6a).

B – Montage des Propellers, der sich gegen den Uhrzeigersinn dreht

Montieren Sie den Propeller mit der Bezeichnung „B“ auf den entsprechenden Motor. Ziehen Sie zwei Schrauben mit dem Schraubenzieher im Uhrzeigersinn an (Abb. 6a).

Demontage der Propeller

Mit dem Schraubenzieher drehen Sie zwei Schrauben heraus, die den Propeller festhalten, und demontieren Sie sie vom Motor (Abb. 6b).

Seien Sie vorsichtig während der Montage. Die Propeller haben scharfe Kanten, es besteht ein Risiko einer Verletzung. Bei einer falschen Montage fliegt die Drohne nicht richtig und kann einer Beschädigung unterliegen. Man soll besondere Aufmerksamkeit auf die Bezeichnungen der Propeller und ihre richtige Platzierung auf der Drohne lenken. Man soll ausschließlich die Propeller benutzen, die dem Satz beigefügt sind, oder die beim Produzenten eingekauft wurden. Berühren Sie die Propeller nicht, wenn sie sich drehen. Vor jeder Benutzung der Drohne überprüfen Sie die Richtigkeit und die Stabilität der Montage der Propeller. Benutzen Sie die Propeller nicht, wenn sie beschädigt sind.

Symbole des LCD-Bildschirms (Abb. 8)

A - Symbol der Rückkehr nach Hause (Modus RTH)

Das Symbol wird solange sichtbar, bis die Drohne an die vorher bestimmte Stelle zurückkehrt.

B - Batteriestand der Drohne

Zeigt den Batteriestand der Drohne an.

C - Entfernung vom Haus

Die Anzeige zeigt die Entfernung an, welche die Drohne nach dem Punkt hat, der als „Haus“ bezeichnet wurde.

D - Höhe über das Haus

Die Anzeige zeigt die Höhe an, welche die Drahne vom Punkt trennt, der als „Haus“ bezeichnet wurde.

E - GPS

ON - GPS-Modus eingeschaltet

OFF - GPS-Modus ausgeschaltet

F - Anzahl der GPS-Satelliten

Wenn sich die Drohne mit einer ausreichenden Anzahl der Satelliten (mindestens 7) verbindet, wird die Startstelle der Drohne als „Haus“ gespeichert.

G - Arbeitsmodus der Drohne

Nach dem Start des Geräts geht das Produkt in den Arbeitsmodus „mode 2“ über.

DE

H - Geschwindigkeitsmodus

Anzeige eines gewählten Modus der Geschwindigkeit der Drohne – HIGH (hohe Geschwindigkeit) oder LOW (niedrige Geschwindigkeit).

I - Bild / Video

Wenn ein Foto gemacht wird, leuchtet das Symbol des Fotoapparats auf dem Bildschirm. Wenn ein Film aufgenommen wird, wird dieses Symbol bis Ende der Aufnahme blinken.

J - Ladestand des Controllers

Zeigt den Ladestand der Batterie des Controllers an.

K - Anzeige der Signalstärke

Das Symbol zeigt die Signalstärke an, welche der Controller von der Drohne erhält.

L - Modus Headless

Anzeige des Modus Headless.

Kamerawinkel regulieren

Den Kamerawinkel kann man manuell um bis zu 90° regulieren (Abb. 9). Greifen Sie die Kamera mit der Hand und stellen Sie den gewünschten Winkel ein.

Foto / Video

Drücken Sie kurz die Taste des Fotoapparats, um ein Foto zu machen. Das Symbol des Fotoapparats ()ichtet kurz auf dem Bildschirm (Abb. 10).

Halten Sie die Taste des Fotoapparats mindestens 2 Sekunden lang, bis die Kamera der Drohne den Film aufzunehmen beginnt. Auf dem Bildschirm erscheint ein blinkendes Symbol. Halten Sie die Taste des Fotoapparats länger, um die Aufnahme zu Ende zu bringen. Wenn in der Kamera keine Speicherkarte installiert wird, oder die Speicherkarte beschädigt ist, kann man mit der Taste auf der Fernbedienung keine Fotos machen oder Filme aufnehmen. Diese Möglichkeit ist nur durch die Applikation auf dem Smartphone zugänglich.

Schneller Start / Landung

1. Nach der Einschaltung der Motoren drücken Sie die Taste (Abb. 11), damit die Drohne automatisch startet und die Höhe von 1,5 Metern über den Boden aufrechterhält.
2. Während des Flugs drücken Sie die Taste, damit die Drohne automatisch landet. Sie können diese Anweisung annullieren, bevor die Drohne infolge der Bewegung des Hebels landet.

Steuerungsmodus

DE

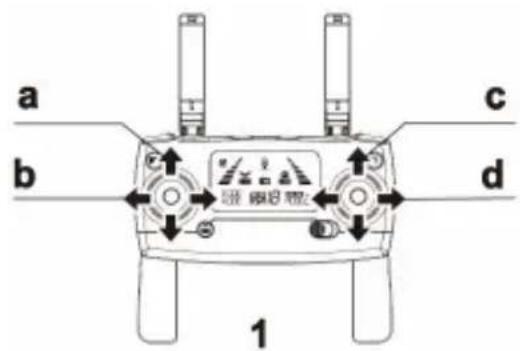

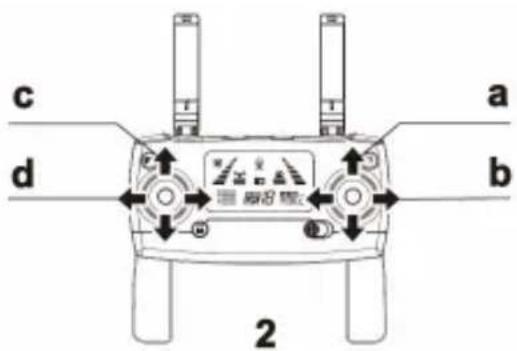

Die Drohne hat zwei Steuerungsmodi, die die Plätze von dem linken und dem rechten Hebel tauschen. Voreingestellt wird der Modus 2.

A - Flug nach vorne oder nach hinten
B - Drehung nach links oder rechts
C - Drosselklappe
D - Flug nach links oder rechts

Um den Modus zu ändern:

1. Drücken Sie die Blockadetaste (3) danach schalten Sie den Controller ein, indem Sie den Einschalter verschieben.
2. Drücken und halten Sie 3 Sekunden lang die Taste der Rückkehr nach Hause um zwischen dem Modus 1 und 2 zu wählen. Der gewählte Modus wird auf dem LCD-Bildschirm angezeigt. Jedes Drücken und Halten lässt den Modus ändern.

Voreingestellt ist der Modus 2. Um den Modus ändern zu können, muss der Controller die Verbindung mit der Drohne haben.

Schnelle Rückkehr nach Hause (RTH)

Drücken Sie die Taste der Rückkehr nach Hause (Return to Home, Abb. 12). Der Controller gibt ein Tonsignal ab, was bedeutet, dass die Funktion aktiviert ist. Die Drohne kommt jetzt zum Punkt zurück, der als „Haus“ bezeichnet ist. Wenn Sie diese Taste noch einmal drücken, wird die Rückkehr annulliert.

Verbindung der Fernbedienung mit der Drohne

Drücken und halten Sie die Taste der Blockade 📊 dann schalten Sie den Controller ein, indem Sie den Einschalter verschieben (Abb. 15). Der Controller gibt zwei Tonsignale ab, und die Signalanzeige auf dem LCD-Bildschirm beginnt zu blinken. Das bedeutet, dass der Controller auf den Prozess der Kopplung mit der Drohne vorbereitet ist.

Schalten Sie die Drohne ein. Sie gibt ein Tonsignal ab und verbindet sich automatisch mit dem Controller in ihrer Reichweite. Der Controller gibt ein Tonsignal und die Signalanzeige auf dem LCD-Bildschirm hört auf, zu blinken – was bedeutet, dass der Prozess der Kopplung beendet ist.

Die Verbindung der Fernbedienung kann nur dann vorkommen, wenn der Controller mit keiner anderen Drohne verbunden ist. Wenn sich an einer Stelle ein paar verschiedene Exemplare der Drohnen und der Controller befinden, soll man die Kopplung der Reihe nach für jeden Satz durchführen, um eine falsche Kopplung zu vermeiden.

DE

Modus der Detektion

Nach der Verbindung mit der Fernbedienung geht die Drohne in den Modus der Detektion über. Die Statusdioden werden abwechselnd rot, grün und gelb blinken. Stellen Sie sicher, dass in dieser Zeit die Drohne auf einer flachen, horizontalen Fläche steht. Der Prozess dauert ungefähr 8 Sekunden lang. Wenn er beendet wird, geht die Drohne in den Modus der Kalibrierung des Kompasses über.

Achtung! Wenn die Drohne nicht imstande ist, diese Etappe zu beenden und selbst in den Modus der Kalibrierung des Kompasses überzugehen, legen Sie sie auf den Boden und versuchen Sie, den Modus der Kalibrierung des Gyroskops zu bewirken.

Kalibrierung des Gyroskops

Nach der Verbindung mit der Fernbedienung stellen Sie die Drohne auf einer flachen und horizontalen Fläche und richten Sie die beiden Hebel nach unten (Abb. 16). Wenn die Dioden aufhören, schnell grün zu blinken, bedeutet es, dass die Kalibrierung beendet ist. Achtung: die Drohne wurde schon früher kalibriert. Es besteht kein Bedürfnis, eine erneute Kalibrierung durchzuführen, es sei denn, dass die Drohne ein Problem z.B. mit dem Start oder mit der Beendung der Detektion hat.

Kalibrierung des Kompasses

ACHTUNG: Die Kalibrierung des Kompasses soll nach dem Modus der Detektion durchgeführt werden. Die Kalibrierung soll vor jedem Flug, vor dem Austauschen der Batterie gegen eine neue oder nach dem Einstecken der Batterie in das Produkt durchgeführt werden.

1. Horizontale Kalibrierung

Die Dioden im Modus der horizontalen Kalibrierung werden abwechselnd gelb blinken. Halten Sie die Drohne und drehen Sie sie horizontal um ihre eigene Achse. Machen Sie ungefähr drei Drehungen. Nach der richtigen Kalibrierung beginnen die Dioden grün zu blinken (Abb. 17).

2. Vertikale Kalibrierung

Die Dioden im vertikalen Modus der Kalibrierung werden abwechselnd grün blinken. Halten Sie die Drohne vertikal (mit der Kamera nach oben) und drehen Sie sie um ihre eigene Achse. Machen Sie ungefähr drei Drehungen. Nach der richtigen Kalibrierung beginnen die Dioden ständig zu leuchten (Abb. 18).

ACHTUNG:

• Kalibrieren Sie den Kompass nicht in einem starken magnetischen Feld.
• Während der Kalibrierung haben Sie keine magnetischen Sachen dabei (z.B. Schlüssel, Handys).
• Während der Kalibrierung halten Sie die Entfernung von großen Metallgegenständen

Blockierung der Drohne und Aufhebung der Blockierung

Die Blockierung der Drohne und die Aufhebung der Blockierung beruht darauf, die Motoren der Drohne einzuschalten.

Um die Blockierung der Drohne aufzuheben drücken Sie kurz die Taste der Blockade 📋.

Die Motoren schalten sich ein und die Blockierung der Drohne ist aufgehoben.

Man kann die Drohne auf zwei Weisen blockieren (die Motoren ausschalten:

1. Nach der Landung der Drohne auf dem Boden, richten Sie den Hebel der Drosselklappe nach unten ungefähr 3 Sekunden lang. Die Motoren schalten sich aus und die Blockierung der Drohne wird aufgehoben.
2. Die Drohne schaltet sich selbst aus, wenn nach 15 Sekunden nach der Aufhebung der Blockierung keine Operation erfüllt wird.

ACHTUNG: Schalten Sie die Motoren der Drohne nicht mit der Taste während des Flugs aus, weil die Drohne herunterzufliegen beginnt.

Not-Aus:

Wenn die Drohne mehr als 30 Meter entfernt ist und auf der Höhe von mehr als 14 Metern fliegt: Drücken Sie ungefähr 3 Sekunden lang die Taste der Blockierung. Die Motoren schalten sich aus und die Drohne wird blockiert. Benutzen Sie diese Option nicht während eines gewöhnlichen Flugs, es ist nur für die Notfälle bestimmt!

Drohne steuern

Die Steuerung der Drohne erfolgt durch die Bewegung der Hebel auf der Fernbedienung gemäß der folgenden Tabelle.

Die Tabelle stellt das Schema der Hebel in einem voreingestellten Modus der Steuerung 2 dar.

Abb. 19 A - emporsteigen

B - herunterfliegen
C - Flug nach hinten
D - Flug nach vorne

DE

Abb. 20 E - Drehung nach rechts

F - Drehung nach links

G - Flug nach links

H - Flug nach rechts

Testflug

Handeln Sie gemäß folgenden Schritten, um sicherzustellen, dass die Drohne richtig funktioniert.

1. Halten Sie die Drohne im Offenen so, dass sowohl die Drohne als auch der Benutzer in dieselbe Richtung gerichtet sind.
2. Schalten Sie die Drohne und den Controller ein.
3. Verbinden Sie den Controller mit der Drohne. Führen Sie den Prozess der Detektion durch.
4. Schalten Sie die Applikation M RC PRO ein, öffnen Sie das Interface der Kamera.
5. Heben Sie die Blockierung der Drohne auf.
6. Heben Sie die Drohne in die Luft. Testen Sie die Option der Drehung nach links/rechts.
7. Landen Sie mit der Drohne.
8. Blockieren Sie die Drohne.
9. Nehmen Sie die Batterie aus der Drohne heraus und schalten Sie den Controller aus.

Handyhalterung

Abb. 14

Schieben Sie die Handyhalterung vor. Heben Sie sie um 30 Grad bis Sie ein „Klicken“ hören. Schieben Sie die Sicherung zurück. Passen Sie die Größe der Halterung an Ihr Handy an.

Applikation für Smartphone

Für Apple iOS: Finden Sie die Applikation M RC PRO in Apple Store oder scannen Sie den QR-Code.

Für Android: Finden Sie die Applikation M RC PRO in Google Shop oder scannen Sie den QR-Code.

Sie können auch den universalen QR-Code scannen. Die QR-Codes finden Sie am Anfang der Bedienungsanleitung.

Verbindung der Drohne mit der Applikation

Schalten Sie die Drohne ein. Öffnen Sie auf Ihrem Handy die WiFi-Einstellungen. Finden und wählen Sie das Netzwerk mit dem Namen „Drone4_*****”.

Die Drohne benutzt WiFi im Standard 5G.

Wenn Sie in der Drohne keine Speicherkarte benutzen, werden Bilder und Videos in der Applikation gespeichert. Wenn die Speicherkarte installiert ist, werden die Bilder und Videos darauf gespeichert. Die Dateien in der Speicherkarte können Sie auf Ihr Handy mithilfe der Applikation herunterladen.

Wartung und Reinigung

1. Benutzen Sie keine chemischen Mittel zur Reinigung der Drohne.
2. Benutzen Sie kein Wasser zur Reinigung der Drohne.
3. Um die Drohne und ihre Teile zu reinigen, schalten Sie das Gerät aus, nehmen Sie die Batterien aus und wischen Sie sie mit einem trockenen Lappen.
4. Die Drohne und ihre Elemente soll man an einem trockenen Platz fern von Kindern aufbewahren.

Das Produkt stimmt mit den Richtlinien der Europäischen Union. Gemäß der Richtlinie 2012/19/UE unterliegt das Produkt einer getrennten Sammlung. Das Produkt darf man nicht zusammen mit kommunalen Abfällen entsorgen, weil das die Gefahr für die Umwelt und die Gesundheit der Menschen bilden kann. Das verbrauchte Produkt soll man in einem entsprechenden Rücknahmepunkt für Elektro- und Elektronik-Altgeräte zurückgeben.

Hinweis: Temperaturschwankungen können dazu führen, dass Wasser im Gerät kondensiert. Betriebstemperatur des Geräts: von 5°C bis 40°C. Windwiderstandsklasse 4 (max. 7,9 m/s).

Die Abbildungen sind anschaulich, tatsächliche Produkte können von den Abbildungen abweichen.

Premessa

Egregio cliente!
