NAUDOJIMO INSTRUKCIJA XBee Drone Fold One Overmax

Dėkojame, kad pasitikėjote mumis ir pasirinkote „Overmax“ prekės ženklą. Dėl aukštos kokybės medžiagų naudojimo ir modernių technologinių sprendimų mes siūlome jums produktą, kuris puikiai tinka naudoti kasdien. Esame įsitikinę, kad dėka didelio rūpesčio puikiai atitiks Jūsų reikalavimus. Prieš naudodami gaminį, atidžiai perskaitykite šį vartotojo vadovą.

Jei turite komentarų ar klausimų apie įsigytą produktą, susisiekite su mumisi:

1. Produktas skirtas vyresniems nei 14 metų žmonėms, turintiems skraidymo dronu patirtį. Jaunesni nei 18 metų vartotojai gali naudoti produktą tik prižiūrimi suaugusio žmogaus. Tiems, kurie tik pradeda savo nuotykius pilotuodami dronus, siūlome susisiekti su asmeniu, turinčiu daugiau patirties šioje srityje.
2. Prieš naudodami gamini, įsitikinkite, kad pasirinktoje vietoje nėra kliūčių, o pilotuodami laikykitės saugaus atstumo nuo žmonių, gyvūnų ir turto.
3. Nenaudokite gaminio šalia elektros liniju, viešose (sausakimšose) vietose, šalia dangoraižių ar miške (silpno signalo pavojus) ir uždarose zonose.
4. Produkto negalima naudoti Šiaurės ašigalyje, Pietų ašigalyje ar šalia bazinių ar radijo stočių.
5. Neskraidykitenaktj.
6. Nenaudokite gaminio esant blogoms oro sąlygoms: aukštai temperatūrai, lietui, rūkui, sniegui ir šalčiui bei esant stipriam vėjui.
7. Netaisykite ir nemodifikuokite prietaiso. Šiuos veiksmus gali atlikti tik įgaliotasis techninės priežiūros centras.
8. Nejjunkite prietaiso, jei pastebėjote kokių nors pažeidimų.
9. Nenaudokite prietaiso, kai pradeda blogai veikti, tampa labai karštas, atrodo spalvos pakitęs, išsipūtęs, skleidžia nenaturalius garsus, kvapus ir kitus nejprastus reiškinius. Tokiais atvejais kreipkitės į gamintojo įgaliotą aptarnavimo centra.
10. Nenaudokite prietaiso šlapiomis ar drėgnomis rankomis.
11. Prietaisą naudokite atokiau nuo šilumos šaltinių, aukštos temperatūros, karštų paviršių, tiesioginių saulės spindulių, žiežirbų, atviros liepsnos, alyvų ir aštrių kraštų.
12. Nenaudokite prietaiso aplinkoje, kurioje yra degių, sprogių ar nuodingų medžiagų.
13. Prietaisui valyti nenaudokite cheminių medžiagų ar vandens. Nuvalykite gaminį minkštu, sausu skudurėliu.
14. Nenaudokite prietaiso kitiems tikslams nei buvo sukurtas.
15. Nelaikykite visiškai jkrautų baterijų, nes tai sutrumpina jų tarnavimo laiką ir jos gali būti sugadintos.
16. Kad nesusižeistų, nelieskite besisukančių sraigtų ar kitų judančių mašinos dalių.

17. Nenaudokite gaminio šalia mažų vaikų. Rinkinyje yra mažų dalių, kurios gali būti nelaimingo atsitikimo priežastis.

18. Naudodamiesi dronu, dėl radijo bangų laikykitės mažiausiai 20 cm atstumo nuo prietaiso.

19. Vartotojai yra atsakingi už tai, kad produktas būtų saugus tiek jiems, tiek aplinkai. Gamintojas, importuotojas ir platintojas neprisiima jokios atsakomybės už žalą ar sužalojimus, atsiradusius dėl netinkamo produkto naudojimo.

PASTABOS DËL BATERIJOS NAUDOJIMO

1. Dronui naudojama speciali baterija, kuri yra komplekte, o valdymo pulte naudojamos 2 AA baterijos (nepridedamos).
2. Turi būti naudojamos to paties tipo baterijos.
3. Ypatingą dėmesį atkreipkite į baterijų poliškumą.
4. Nekraukite bateriju, kurie nėra skirti šiam tikslui.
5. Prieš jkraukdami išimkite bateriją iš prietaiso.
6. Norėdami išvengti galimo gaisro pavjoaus, neapribokite baterijos kontaktų, nedėkite jų į kamerą priešingai nei rodo poliškumo ženklai, ir nepradurkite. Baterija visada reikia jkrauti prižiūrint suaugusiems, vaikams nepasiekiamoje vietoje.
7. Po jkrovimo atjunkite baterijas nuo maitinimo šaltinio.
8. Po naudojimo išimkite bateriją iš drono ir valdymo pulto.
9. Jei baterijos ar akumuliatoriai pernelyg jkaista, nedelsdami nustokite juos naudoti ir krauti. Priešingu atveju gali deformuotis arba užsidegti.
10. Nemaišykite skirtingų tipų ar senų (išnaudotų) ir naujų baterijų. Išimkite iš prietaiso išsikrovusias baterijas.
11. Išnaudotas baterijas išmeskite pagal vietines taisykles tam skirtoje vietoje.
12. Baterijai ikrauti skirti elementai turetu būti reguliariai tikrinami ar nera pažeisti – laidas, kištukai, korpusas ir kiti. Jų negalima naudoti, jei yra pažeisti.

Specifikacija:

Produkto svoris (su baterija ir sraigtais) 249 g
Išskleisto matmenys 240 x 235 x 55 mm
Sulankstyto matmenys 140 x 75 x 55mm
Darbinė temperatūra 5°C - 40°C
Nuotraukų / vaizdo įrašų skiriamoji geba 3840 x 2160
Didžiausia kilimo masė 249 g	Dronas negali skristi su jokia papildoma apkrova, naudokite tik pridėtus gamintojo komponentus arba atsargines dalis!
Standartinė konfigūracija Dronas su įdiegta baterija ir sraigtai pritvirtinti kaip parodyta instrukcijoje.

Elementai jtraukti j rinkinj Dronas, valdiklis, keturi sraigtai, bepi-

ločio drono baterija, baterijos jkrovimo dokas, USB laidas, atsuktuvas, sraigto veržliaraktis.

Prieš kiekvieną naudojimą

1. Patikrinkite, ar valdymo pultas ir dronas yra visiškai jkrauti.
2. Patikrinkite, ar sraigtai sumontuoti teisingai.
3. Atrakinę droną, patikrinkite, ar tinkamai veikia drono varikliai.
4. Patikrinkite, ar fotoaparato objektyvas švarus.

Aprašymas: dronas (pav. 1)

1. Jungiklis
2. Büsenos diodas
3. Sraigtas
4. Baterija
5. Kamera
6. Apatiniai diodai
7. Regėjimo režimo kamera

LT

Aprašymas: valdiklis (pav. 2)

1. Nuotrauka / vaizdo jrašas
2. Kairysis strypas
3. Užrakinimas / Atrakinimas
4. Drono grjžimo raktas- RTH
5. Dešinysis strypas
6. Jungiklis
7. LCD ekranas
8. Greito pakilimo / nusileidimo mygtukas
9. Trumpas paspaudimas: pasirenkamas „Optical Flow“ režimas. Ilgas paspaudimas: leidžia valdyti greitį
10. GPS jjungtas / išjungtas

Drono ijungimas

Trumpai paspauskite drono jungiklj (1 pav. 1). Ísijungia gaminys ir Ísijungia büsenos diodas. Norėdami išjungti gaminį, palaikykite tą patį mygtuką 3 sekundes.

Skrydžio režimai

„GPS“ režimas

Šiuo režimu dronas naudos GPS signalą, kad išlaikytų savo padėtį. Jei GPS signalas yra per silpnas, dronas persijungs į „Optical Flow“ režimą arba išlaikys ankstesnį aukštį (tai galite patikrinti programoje). Esant tokiai situacijai, turėtumėte kuo greičiau nusileisti. Neskraidykite tose vietose, kur yra silpno GPS signalo pavojus.

Šiuo režimu dronas nenaudoja GPS signalą, kad išlaikytų savo padėtį. Jei GPS signalas prarandamas, o dronas:

1. yra mažesniame nei 3 metrų aukštyje: bus paleistas „Optical Flow“ režimas (daugiau apie šį režimą rasite toliau pateiktame skyriuje).
2. yra didesniame nei 3 metru aukštyje: dronas išlaikys savo aukštį naudodamas įmontuotą aukščio matuoklj. Šis režimas nėra tikslus, jums reikia turėti skraidymo dronu patirties, kad galėtumėte juo naudotis.

Dronas aprūpintas regėjimo sistema, leidžiančia efektyviai valdyti esant silpnam GPS signalui. Dėl savo darbo pobūdžio jis turėtų būti naudojamas daugiausia tose vietose, kur GPS aprėptis yra labai prasta. Šiame režime padėčiai nustatyti naudojama integruota papildoma kamera (pažymėta kaip 7 pav. 1), o efektyviausia veikiant mažiau nei 3 metrų aukštyje.

Regėjimo sistemos kokybę įtakoja keli veiksniai, jei kai kurie iš jų sugenda, regėjimo režimas išsijungs ir dronas pereis į pastovaus aukščio palaikymo režimą. Būkite ypač atsargūs tokiais atvejais:

a. greitas skrydis iki 0,5 m aukštyje,
b. skrydis virš vienodos spalvos paviršius,
c. skrydis virš šviesą atspindinčių erdvių,
d. skrydis virš vandens ar permatomų objektų,
e. skrydis virš judančių elementų (pvz. virš žmonių minios),
f. skrydis virš erdvių su šviesos svyravimais,
g. skrydis virš ypač šviesaus ar labai patamsėjusio paviršiaus,
h. skrydis virš nešvarius paviršius,
i. skrydis virš paviršių su pasikartojančiu modeliu (pvz. grindinio kelio)
j. skrydis virš daiktu, pasvirusių daugiau nei 30 laipsnių,

Jei dronas yra tik vienu metru virš žemės, greitis neturėtų būti didesnis nei 5 m/s, o 2 metrų aukštyje virš žemės - ne didesnis kaip 14 m/s.

• Laikykite jutiklius švarius.
- Ši sistema tinkamai veikia tik tada, kai dronas yra didžiausiame 3 metru aukštyje.
- Skriskite gerai apšviestose vietose virš elementų su aiškia tekstūra, kad drono jutikliai galėtų teisingai sužinoti informaciją apie produkto vietą.
- Sistema gali tinkamai neveikti skrendant virš vandens, esant silpnam apšvietimui ar virš vienodos struktūros paviršių.
- Tamsiose vietose jjunkite papildomą drono apšvietimą (esantį apačioje).

Drono statuso rodikliai

(2 pav. 1)

Diodas greitai mirksi geltonai Nėra ryšio su dronu
Diodas mirksi pakaitomis geltonai, žaliai ir raudonai	Dronas bando prisijungti prie valdymo pulto
Diodas šviečia geltonai Nėra GPS ryšio
Diodas šviečia žaliai Aptiktas stiprus GPS signalas, dronas persijungs i GPS skrydžio režimą
Diodas greitai mirksi žaliai Dronas kalibruoja giroskopą
Diodas šviečia geltonai Dronas veikia horizontalaus kompasokalibravimo režimu
Diodas šviečia žaliai Dronas veikia vertikalaus kompasokalibravimo režimu
Diodas lėtai mirksi raudonai Žemas baterijos lygis, liko 1/6 baterijos
Diodas greitai mirksi raudonai Drono baterija beveik tuščia, liko 1/8 baterijos
Diodas mirksi raudonai kas 1,5 sekundės Problema su giroskopu
Diodas mirksi raudonai du kartus kas 1,5 sekundės	Problema su barometru
Diodas mirksi tris kartus kas 1,5 sekundės	Problema su kompasu
Diodas mirksi keturis kartus kas 1,5 sekundės	GPS modulio problema
Diodas mirksi šešis kartus kas 1,5 sekundės	Regėjimo padėties modulio problema

Grjžimas namo - RTH funkcija (Return To Home)

Grjžimo funkcija sukelia drono grjžimą i paskutinę išsaugotą vietą („Namai“). Yra trys šios funkcijos režimai: „Pažangus grjžimas“, „Avarinis grjžimas“ ir „Žemo baterijos lygio grjžimas“. Užfiksuotas taškas yra vieta, kur dronas pakyla. Kad ši vieta būtų gerai išsaugotas, GPS signalas turi būti pakankamai stiprus (pakilimo metu turi būti prijungti mažiausiai 7 palydovai).

1. Pažangus grjžimas

Jei yra GPS signalas (daugiau nei 7 palydovai) ir pakilimo taškas buvo išsaugotas, paspauskite grjžimo mygtuką. Dronas pradės skristi atgal j išsaugotą vietą. Grjžimo metu galite valdyti droną, pvz. kad išvengtų kliūčių. Dar kartą paspaudus mygtuką bus išjungta grjžimo funkcija.

2. Avarinis grjžimas

Jei GPS signalas buvo geras (daugiau nei 7 palydovai) ir pakilimo taškas buvo išsaugotas, avarinis grjžimas bus pradėtas automatiškai, kai pilotas ilgiau nei 6 sekundes praranda ryšį su dronu. Galite atgauti drono valdymą, jei pilotas bus vėl prijungtas ir paspausite grjžimo mygtuką.

DÈMESIO:

• Avarinio grjžimo metu drono negalima valdyti, kad būtų išvengta kliūčių.
  • Dronas negriš į pakilimo vietą, jei GPS signalas yra silpnas (mažiau nei 7 palydovai).
• Jei pažangaus grjžimo metu vartotojas nori pakelti droną j aukštį, kuris yra lygus arba didesnis nei 15 metrų, dronas nustos kilti ir nedelsdamas pradės avarinį namo grjžimo procedūrą.
• Jei kilimo metu nebuvo gero GPS signalo (mažiau nei 7 palydovai) ir dronas ilgiau nei 6 sekundes prarado ryšj su valdymo pultu, dronas pradės lėtai nusileisti ir užsiblokuos nusileidęs.

3. Žemo baterijos lygio grjžimas

Šis režimas jsijungia, kai drono baterija yra pakankamai išsikrovusi, kad paveiktų jo galimybes grįžti į tašką, pažymėtą „namai“.

• Kai drono diodai mirksi lėtai, baterijos jkrovimo indikatorius rodo žemą lygį (), valdymo pultas skleidžia garso signalus, o dronas yra daugiau nei 30 metrų aukštyje arba daugiau nei 100 metrų atstumu nuo valdymo pulto, dronas pradės automatiškai grjžti į pakilimo tašką. Grjždami dėl žemo baterijos lygio, jei atstumas yra iki 100 metrų, galite atšaukti grjžimą paspausdami grjžimo namo mygtuką.
• Kai drono diodai mirksi greitai, baterijos jkrovimo indikatorius rodo jos iškrovimą (j), valdymo pultas skleidžia garso signalus, o dronas yra daugiau nei 15 metrų aukštyje arba daugiau nei 15 metrų atstumu nuo valdymo pulto, dronas pradės automatiškai grįžti į pakilimo tašką. Jei dronas yra arčiau ar žemiau (15 metrų aukščio arba 15 minučių atstumu), pradės nusileisti ir baigs ant žemės.

Grjždami dėl išsikrovusios baterijos, negalite atgauti valdymo paspausdami grjžimo funkcijos mygtuką.

Baterijos įkrovimas

Žr.: pav. 4.

A – baterija B – baterijos jkrovimo stotis

Žr.: pav. 5

1. Idėkite bateriją i jkrovimo stotj.
2. Prijunkite USB laidą prie USB kintamosios srovės adapterio (adapteris nepridedamas).
3. Kitą galą prijunkite prie jkrovimo stoties su baterija.
4. Prijunkite maitinimo adapterj prie lizdo.

Prieš naudodami droną, visiškai jkraukite bateriją. Naudokite tik pridedamą USB laidą. Naudokite USB 5 V = 2 A adapterį (adapteris nepridedamas). Kito tipo adapteriai gali turėti įtakos gaminio jkrovimo laikui. Naudojant rekomenduojamą maitinimo adapterį, pilnam jkrovimui reikia apie 2,5 val.

• Naudokite tik tos pačios arba lygiavertės baterijos, kaip rekomenduojama.
• Jdėkite baterijas su tinkamu poliškumu.
• Prieš kraunant, reikia išimti drono baterijas.
• Baterijas galima krauti tik prižiūrint suaugusiems.
• Išimkite iš drono išsikrovusias baterijas.
• Maitinimo gnybtai neturi būti trumpojo jungimo.
  • Reikia reguliariai tikrinti, ar USB kabelyje nėra pavojaus, pvz. kabelio ar laido, kištuko, korpuso, kitų dalių pažeidimų. Produkto negalima naudoti tol, kol pažeidimai nebus tinkamai pašalinti.
• Po naudojimo droną jkraukite vieną valanda, kad išsaugotų baterijos eksploatavimo laiką.
• Jei prietaisas nebus naudojamas ilgą laiką, rekomenduojama kartą per mėnesį iškrauti ir jkrauti bateriją, kad nesugadintų.

Žemas valdiklio baterijos lygis

Kai valdiklis skleidžia garso signalą, o baterijos jkrovimo indikatorius ( ) mirksi LCD ekrane, tai reiškia, kad baterija išsikrauna. Valdiklio bateriją pakeiskite nauja.

Baterijos įdėjimas į valdiklj

Atidarykite baterijų dangtį, įdėkite dvi AA baterijas į kamerą pagal nurodytą poliškumą ir uždarykite dangtelį.

Signalo stiprumo indikatorius

Piktograma (K pav. 8) nurodo signalo stiprumą, kurį valdiklis gauna iš drono. Kuo daugiau šių juostų, tuo stipresnis signalas. Jei piktogramoje rodomos daugiausia dvi signalo juostos arba nėra signalų juostų, o valdiklis skleidžia garso signalą, tai gali reikšti du dalykus:

1. Atstumas tarp drono ir valdiklio yra per didelis. Sumažinkite atstumą.
2. Valdymo pulto baterija buvo išimta po to, kai dronas buvo suporuotas su valdikliu.

Norėdami užtikrinti geriausią signalo stiprumą, įsitikinkite, kad dronas skrenda virš valdiklio ir kad tarp valdiklio ir drono nėra klūčių (pav. 13).

Drono sraigtų surinkimas ir išardymas

Sraigtai yra pažymėti kaip "A" ir "B" - atkreipkite ypatingą dėmesį i šį žymėjimą surinkimo metu.

A - Pagal laikrodžio rodyklę besisukantis sraigtas

Ant atitinkamo variklio sumontuokite sraigtą pažymėtą „A“. Atsuktuvu priveržkite du varžtus pagal laikrodžio rodyklę (pav. 6a).

B – Prieš laikrodžio rodyklę besisukantis sraigtas

Ant atitinkamo variklio sumontuokite sraigtą pažymėtą „B“. Atsuktuvu priveržkite du varžtus pagal laikrodžio rodyklę (pav. 6a).

Sraigtų išardymas

Atsuktuvu atsukite du sraigtą laikančius sraigtus ir išimkite juos iš variklio (pav. 6b).

Surinkdami būkite atsargūs. Sraigtai turi aštrius kraštus, yra pavojus susižeisti.

Dėl neteisingo prietaiso surinkimo, produktas skris netinkamai ir gali būti sugadintas. Ypatingą dėmesį atkreipkite į oro sraigtų ir jų paskirties vietos žymėjimą ant drono. Turėtų būti naudojami tik sraigtai, pateikti komplekte arba įsigyti tiesiogiai iš gamintojo. Nelieskite sraigtų, kol juda.

Prieš kiekvieną drono naudojimą patikrinkite sraigto montavimo teisingumą ir stabilumą.

Nenaudokite sraigtų, jei yra pažeisti.

LCD ekrano piktogramos (pav. 8)

A - Grjžimo namo piktograma (RTH režimas)

Ši piktograma bus matoma tol, kol dronas atliks grjžimo procedūrą i iš anksto nustatytą vietą.

B – Drono baterijos ikrovimo lygis

Nurodo drono baterijos büseną.

C - Atstumas nuo namų

Indikatorius rodo atstumą tarp drono ir taško, anksčiau pažymėto kaip „namai“.

D - Aukštis nuo namo

Indikatorius rodo aukštį tarp drono ir taško, anksčiau pažymėto kaip „namai“.

E - GPS

ON -GPS režimas jjungtas

OFF -GPS režimas išjungtas

F - GPS palydovų skaičius

Kai tik dronas prisijungs prie pakankamo skaičiaus palydovų (mažiausiai: 7), drono pakilimo vieta bus išsaugota atmintyje kaip „namai“.

G - Drono darbo režimas

Paleidus jrenginj, gaminys pagal numatytuosius nustatymus pereina j „mode 2“ režimą.

H - Greičio režimas

Pasirinktas drono greičio režimo indikatorius – HIGH (didelis greitis) arba LOW (mažas greitis).

I - Nuotrauka / vaizdo jrašas

Nufotografavus, ekrane trumpam užsidegs fotoaparato piktograma. Kol įrašomas filmas, ši piktograma mirksės, kol baigsis įrašymas.

J - Valdiklio jkrovimo lygis

Rodo valdiklio baterijos jkrovimo lygis.

K - Signalo stiprumo indikatorius

Piktograma rodo signalo stiprumą, kurj valdiklis gauna iš drono.

Kameros kampo reguliavimas

Kameros kampa galima rankiniu būdu reguliuoti 90° diapazone (žr.: pav. 9). Imkite fotoaparatą ranka ir nustatykite norimą kampa.

Nuotrauka / vaizdo įrašas

Trumpai paspauskite kameros mygtuką, kad nufotografuotų. Kameros mygtukas ( ^o ) trumpam užsidegs ekrane (pav. 10).

Laikykite nuspaudę kameros mygtuką mažiausiai 2 sekundes, o drono kamera pradės įrašyti vaizdo įrašą. Ekrane pasirodys piktograma. Norėdami baigti įrašymą, laikykite nuspaudę kameros mygtuką ilgiau

DÉMESIO: kai kameroje néra atminties kortelès arba yra pažeista, negalite fotografuoti ar jrašyti vaizdo jrašų paspausdami nuotolinio valdymo pulto mygtuką. Tokiu atveju šią parinktį galima naudoti tik per išmaniojo telefono programą

Greitas pakilimas / nuleidimas

1. Ijungus variklius, paspauskite mygtuką (pav. 11), kad dronas pakiltų automatiškai ir išlaikytų pastovų 1,5 metro aukštį virš žemės.
2. Skrydžio metu paspauskite mygtuką kād dronas nusileistų automatiškai. Šią komandą galite atšaukti, kol dronas nusileis, bet reikia pajudinti svirtį.

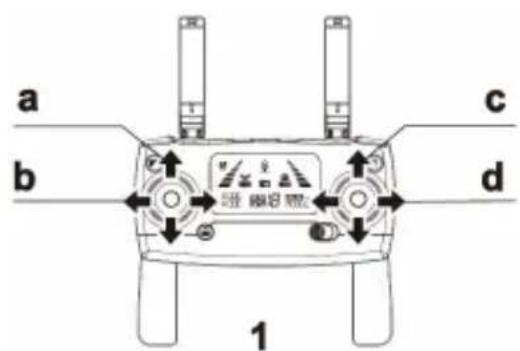

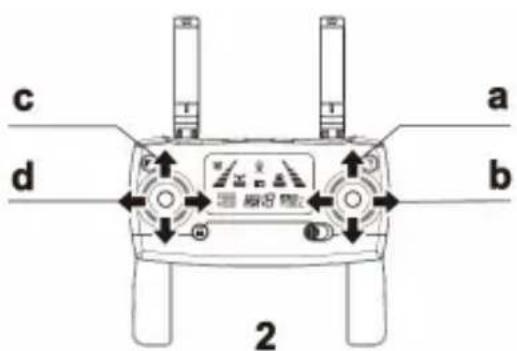

Valdymo režimas

Dronas turi du valdymo režimus, kurie perjungia kairėje ir dešinėje esančių svirčių vietas. Pagal numatytuosius nustatymus nustatytas 2 režimas.

A - Skrydis pirmyn arba atgal
B - Pasukimas j kairę arba j dešinę
C - Sklendè
D - Skrydis j kairę arba j dešinę

Norėdami pakeisti režimą:

1. Paspauskite užrakto mygtuką (3) tada jjunkite valdiklj stumdami jjungimo mygtuką.
2. Laikykite nuspaudegrjžimo namo mygtuką maždaug 3 sekundes 📣 kad pasirnktų tarp 1 ir 2 režimų. Pasirinktas režimas rodomas LCD ekrane. Kiekvienas paspaudimas ir palaikymas nuspaudę keičia režimą.

Pagal numatytuosius nustatymus produktas veikia 2 režimu. Kad galėų pakeisti režimą, valdiklis turi būti prijungtas prie drono.

Greitas grjžimas namo (RTH)

Paspauskite grjžimo namo mygtuką (Return to Home, pav. 12). Valdiklis skleis garso signalą, o tai reiškia, kad funkcija suaktyvinta. Dabar dronas grjš i tašką, pažymėtą „namai“. Jei paspausite ši mygtuką dar kartą, grjžimas bus atšauktas.

Valdymo pulto prijungimas prie drono

Paspauskite ir palaikykite užrakto mygtuką tada jjunkite valdiklj stumdami jjungimo mygtuką (žr.: pav. 15). Valdiklis skleis du garso signalus, o LCD ekrane pradės mirksėti signalo indikatorius. Tai reiškia, kad valdiklis yra pasirengęs poravimo su dronu procesui.

Jjunkite droną. Skleis garso signalą ir automatiškai prisijungs prie pasiekiamo valdiklio. Valdiklis skleis garso signalą, o LCD ekrane baigs mirksėti signalo indikatorius – tai reiškia, kad poravimo procesas baigtas.

Valdymo pultą su dronu galima prijungti tik tuo atveju, jei valdiklis nėra prijungtas prie kito drono. Jei vienoje vietoje yra keli skirtingi dronai ir valdikliai, poravimo procesas turėtų būti atliekamas paeiliui kiekviename rinkinyje, kad būtų išvengta neteisingo poravimo.

Aptikimo režimas

Prisijungęs prie valdymo pulto, dronas persijungia j aptikimo režimą. Drono būsenos diodai pakaitomis mirksės raudonai, žaliai ir geltonai. Tuo metu įsitikinkite, kad dronas yra ant lygaus paviršiaus. Procesas trunka apie 8 sekundes. Baigęs dronas pereis j kompaso kalibravimo režimą.

Dèmesio! Jei dronas negali atlikti šio veiksmo ir pats negali pereiti j kompaso kalibravimo režimą, padėkite jį ant žemės ir pabandykite pereiti j giroskopo kalibravimo režimą.

Giroskopo kalibravimas

Prijunge prie valdymo pulto, padėkite droną ant lygaus paviršiaus, tada nukreipkite abi valdymo pulto svirtis į apatinį kairjji kampą (pav. 16). Kai diodai nustoja greitai mirksėti žaliai, tai reiškia, kad kalibravimas baigtas.

Dèmesio: dronas jau buvo sukalibruotas anksčiau. Pakartotinai kalibruoti nereikia, nebent dronas turi problemą, pvz. su pakilimu arba aptikimo procedūros pabaiga.

Kompaso kalibravimas

LT

DĖMESIO: Kompaso kalibravimas turėtų būti atliekamas po aptikimo režimo. Kalibravimas turėtų būti atliekamas prieš kiekvieną skrydį, taip pat pakeitus baterija nauja arba jdėjus ją į produktą.

1. Horizontalus kalibravimas

Horizontalaus kalibravimo režimo diodai pakaitomis mirksės geltonai. Laikykite droną ir pasukite jį horizontaliai aplink savo ašį. Padarykite maždaug tris posūkius. Po teisingo kalibravimo diodai pradės mirksėti žaliai (pav. 17).

2. Vertikalus kalibravimas

Vertikalaus kalibravimo režimo diodai pakaitomis mirksės žaliai. Laikykite droną vertikaliai (kamera j viršų) ir pasukite aplink savo ašį. Padarykite maždaug tris posūkius. . Po teisingo kalibravimo diodai pradės mirksėti pastoviai (pav. 18).

DÈMESIO:

• Nekalibruokite kompaso stipriame magnetiniame lauke.
• Kalibravimo metu su savimi nesineškite jokių magnetinių medžiagų (pvz. raktų, telefonų).
• Kalibruodami laikykite atokiau nuo didelių metalinių daiktų.

Drono užrakinimas ir atrakinimas

Drono užrakinimas ir atrakinimas atliekamas jjungiant drono variklius.

Norėdami atrakinti droną trumpai paspauskite užrakto mygtuką 📋. Varikliai įsijungs ir dronas atrakintas.

Yra du būdai užrakinti (išjungti variklius):

1. Po drono nusileidimo ant žemės, stumkite sklendės svirtį žemyn per maždaug 3 sekundes. Varikliai išsijungs ir dronas bus užrakintas.
2. Dronas pats išsijungs, jei po atrakinimo per 15 sekundžių nebus atlikta jokia operacija.

DÈMESIO: Neišjunkite drono variklių mygtuku skrydžio metu, nes dronas pradės kristi.

Avarinis stabdymas:

Kai dronas yra toliau nei 30 metru ir daugiau nei 14 m aukštyje: laikykite nuspaudę užrakto mygtuką

per maždaug 3 sekundes. Varikliai išsijungs ir dronas bus užrakintas. Nenaudokite šios parinkties įprasto skrydžio metu, šis drono užrakinimo būdas yra skirtas avarinėms situacijoms!

Drono valdymas

Dronas valdomas judinant valdymo pulto svirtis pagal toliau pateiktą grafiką. Grafikoje rodomas svirčių schema numatytuoju 2 valdymo režimu.

Pav. 19 A - pakilimas	B - nuleidimas
	C - skrydis atgalD - skrydis pirmyn
Pav. 20 E - pasukimas j dešinę	F - pasukimas j kairę
	G - skrydis j kairęH - skrydis j dešinę

Bandomasis skrydis

Atlikite toliau nurodytus veiksmus, kad jsitikintų, kad dronas veikia tinkamai.

1. Idėkite droną į atvirą plotą tiek, kad jo priekis ir vartotojas būtų nukreipti ta pačia kryptimi.
2. Ijunkite droną ir valdiklj.
3. Prijunkite valdiklj su dronu. Atlikite aptikimo procedūrą.
4. Paleiskite programą „M RC PRO“ bei fotoaparato sąsają.
5. Atrakinkite droną.

6. Nuneškite droną j orą. Išbandykite posūkio j kairę / dešinę variantus.

7. Nusileiskite drona.

8. Užrakinkite droną.
9. Išimkite bateriją iš drono ir išjunkite valdiklj.

Telefono laikiklis

Žr.: pav. 14

Ištraukite telefono laikiklj. Pakelkite 30 laipsniais, kol išgirsite büdingą „spragtelėjimą“. Atlenkite apsaugą. Pritaikykite laikiklio dydį prie savo telefono.

„Apple iOS“: raskite „M RC PRO“ programą „Apple Store“ arba nuskaitykite qr kodą. „Android“: suraskite „M RC PRO“ programą „Google Store“ arba nuskaitykite qr kodą. Taip pat galite nuskaityti universalųjj qr kodą. QR kodus galite rasti vartotojo vadovo pradžioje.

Drono prijungimas prie programos

ljunkite droną. Telefone pereikite i „WiFi“ nustatymus. Raskite ir pasirinkite tinklą „Drone4_*****”.

Dronas naudoja „WiFi“ pagal 5G standartą.

Jei drone nenaudosite atminties kortelės, nuotraukos ir vaizdo įrašai bus išsaugoti programoje. Jei buvo jdėta atminties kortelė, joje bus išsaugotos nuotraukos ir vaizdo įrašai. Atminties kortelėje saugomus failus galite atsisiųsti į telefoną naudodami programą.

Valymas ir priežiūra

1. Nenaudokite chemikalų dronui valyti.
2. Nenaudokite vandens dronui valyti.
3. Norėdami išvalyti droną ir jo priedus, išjunkite prietaisą, išimkite baterijas ir nuvalykite sausa šluoste.
4. Droną ir jo priedus laikykite sausoje, vaikams nepasiekiamoje vietoje.

Produktas atitinka Europos Sajungos direktyvų reikalavimus. Pagal 2012/19 / ES Direktyvą šis produktas yra rūšiuojamas. Produkto negalima išmesti su komunalinėmis atliekomis, nes tai gali kelti grėsmę aplinkai ir žmonių sveikatai. Panaudotą gaminį reikia nugabenti į elektros ir elektroninės įrangos perdirbimo punktą.

Pastaba: Dėl temperatūros svyravimų įrenginyje gali kondensuotis vanduo.

Prietaiso darbinė temperatūra: nuo 5°C iki 40°C.

4 klasės atsparumas vėjui (maks. 7,9 m/s).

Nuotraukos yra tik informacinės. Tikroji gaminių išvaizda gali skirtis nuo parodytų nuotraukose.

Uvod

Poštovani!
