GEBRUIKSAANWIJZING XBee Drone Fold One Overmax

Dank u voor uw vertrouwen in ons en voor uw keuze voor het merk Overmax.

Dankzij het gebruik van hoogwaardige materialen en moderne technologische oplossingen geven wij u een product in handen dat ideaal is voor dagelijks gebruik. We zijn er zeker van dat het dankzij een grote zorg van vakmanschap aan uw eisen zal voldoen. Lees de volgende gebruikershandleiding zorgvuldig door voordat u het product gebruikt.

Als u opmerkingen of vragen heeft over het product, neem dan contact met ons op:

Belangrijke informatie

1. Het product is bedoeld voor mensen ouder dan 14 jaar en met ervaring in het vliegen met drones. Het product mag door gebruikers jonger dan 18 jaar alleen onder toezicht van een volwassene worden gebruikt. Voor degenen die net beginnen met hun avontuur met het besturen van drones, stellen we voor om contact op te nemen met een persoon met meer ervaring op dit gebied.
2. Voordat u het product gebruikt, moet u ervoor zorgen dat het geselecteerde gebied vrij is van obstakels en een veilige afstand houden van mensen, dieren en eigendommen tijdens de besturing.
3. Gebruik het product niet in de buurt van elektrische leidingen, op openbare plaatsen (drukte), in de buurt van wolkenkrabbers of in het bos (risico op zwak signaal) en in afgesloten gebieden.
4. Gebruik het product niet op de Noordpool, Zuidpool of in de buurt van basisstations en radiozenders.
5. Vlieg niet, s nachts.
6. Gebruik het product niet in slechte weersomstandigheden: hoge temperaturen, regen, mist, sneeuw, vorst en harde wind.
7. Repareer of wijzig het apparaat niet. Alleen geautoriseerd servicepersoneel mag dit doen.
8. Start het apparaat niet op als u schade vaststelt.
9. Gebruik het apparaat niet als het defect raakt, is gevallen of doorweekt, oververhit raakt, verkleuringen, uitstulpingen, onnatuurlijke geluiden, geuren en andere ongewone verschijnselen optreden. Neem in dergelijke gevallen onmiddellijk contact op met het geautoriseerde servicecentrum van de fabrikant.
10. Gebruik het apparaat niet met natte of vochtige handen.
11. Gebruik het apparaat uit de buurt van warmtebronnen, hoge temperaturen, hete oppervlakken, vonken, open vuur, olie en scherpe randen.
12. Gebruik het apparaat niet in een omgeving met ontvlambare, explosieve of giftige stoffen.
13. Gebruik geen chemicaliën of water om het apparaat te reinigen. Reinig het product met een zachte, droge doek.
14. Gebruik het apparaat niet voor andere doeleinden dan waarvoor het is ontworpen.

15. Sla geen volledig opgeladen batterijen op want dat verkort hun levensduur en kan ze beschadigen.

16. Om letsel te voorkomen, mag u geen draaiende propellers of andere bewegende delen van het apparaat aanraken.

17. Gebruik het product niet in de buurt van kleine kinderen. De kit bevat kleine onderdelen die de oorzaak van een ongeluk kunnen zijn.
18. Houd bij het gebruik van de drone een afstand aan van minimaal 20 cm van het apparaat ivm radiogolven.
19. Het is de verantwoordelijkheid van de gebruikers om ervoor te zorgen dat het product veilig is voor hen en voor het milieu. De fabrikant, importeur en distributeur zijn niet aansprakelijk voor schade of letsel veroorzaakt door oneigenlijk gebruik van het product.

OPMERKINGEN OVER HET GEBRUIK VAN DE BATTERIJEN

1. De drone werkt op een speciale batterij die in de kit zit, terwijl de afstandsbediening op 2 AA-batterijen werkt (niet meegeleverd in de kit).
2. Hetzelfde type batterijen moet worden gebruikt.
3. Let vooral op de polariteit van de batterijen.
4. Laad geen batterijen op die niet voor dit doel zijn ontworpen.
5. Verwijder de batterij uit het apparaat voordat u deze oplaadt.
6. Om een potentieel brandgevaar te vermijden, mag u de batterijcontacten niet kortsluiten, ze in een compartiment plaatsen dat niet in overeenstemming is met de polariteitsmarkeringen of ze doorprikken. De batterij moet altijd worden opgeladen onder toezicht van een volwassene en buiten het bereik van kinderen.
7. Koppel de accu's na het laden los van de stroomtoevoer.
8. Verwijder na gebruik de batterij uit de drone en de afstandsbediening.
9. Als de batterijen of accu's te warm worden, stop dan met het gebruik en laad ze onmiddellijk op. Anders kunnen ze vervormd of ontstoken worden.
10. Meng geen verschillende soorten batterijen of oude (gebruikte) batterijen met nieuwe. Uitgeputte batterijen moeten uit het apparaat worden verwijderd.
11. Voer gebruikte batterijen af volgens de plaatselijke voorschriften in de aangewezen gebieden.
12. De componenten die bedoeld zijn voor het opladen van de accu's moeten regelmatig worden gecontroleerd op beschadiging van de kabel, stekkers, behuizing en andere onderdelen. In geval van schade, niet gebruiken.

Specificatie:

Gewicht van het product (met batterij en propeller)	249 g
Uitgevouwen afmetingen 240 x 235 x 55 mm
Ingevouwen afmetingen 140 x 75 x 55mm
Werk temperatuur 5°C - 40°C
Foto / videoresolutie 3840 x 2160
Maximaal startgewicht 249 g	De drone mag niet vliegen met extra belasting, gebruik alleen de bij de kit geleverde componenten of reserveonderdelen van de fabrikant!
Referentieconfiguratie Drone met geïnstalleerde batterij plus propellers gemonteerd zoals aangegeven in de handleiding.
Elementen die in de set zijn inbegrepen Drone, controller, vier propellers, droneaccu, accudockstation, USB-kabel, schroevendraaier, montagesleutel voor de propeller.

Vóór elk gebruik

NL

1. Controleer of de afstandsbediening en de drone volledig zijn opgeladen.
2. Controleer of de propellers correct zijn geïnstalleerd.
3. Controleer of de drone is ontgrendeld en of de motoren goed werken.
4. Controleer of de cameralens niet vuil is.

Beschrijving: drone (afb. 1)

1. Schakelaar
2. Diode staat
3. Propeller
4. Baterij
5. Camera
6. Onderste diode
7. Videowijze camera

Beschrijving: controller (afb. 2)

1. Foto / video
2. Linker joystick
3. Blokkade / deblokkade
4. Drone return knop - RTH
5. Rechter joystick
6. Schakelaar
7. LCD beeldscherm

8. Snelle start knop / landen

9. Kort indrukken: modus Optical Flow. Lang indrukken: maakt snelheidsregeling mogelijk

10. GPS aan / uit

Aanzetten van de drone

Druk kort op de droneschakelaar (afb. 1). Het product gaat aan en de status-LED gaat branden. Om het product uit te schakelen houdt u dezelfde knop 3 seconden ingedrukt.

Vlieg modus

GPS modus

De drone in deze modus zal het GPS-signaal gebruiken om zijn positie te behouden. Als het GPS-signaal te zwak is, gaat de drone in de modus Optical Flow of behoudt hij zijn vorige hoogte (dit kunt u controleren in de toepassing). In zo'n situatie moet je zo snel mogelijk landen. Vlieg niet waar het risico bestaat op een zwak GPS-signaal.

Optical Flow modus

Drone gebruikt geen GPS om hun positie in deze modus vast te houden. Als het GPS-signaal verloren gaat en de drone:

1. is minder dan 3 meter hoog: de Optical Flow-modus wordt geactiveerd (meer over deze modus in het onderstaande hoofdstuk).
2. meer dan 3 meter hoog is: de drone houdt de hoogte vast met behulp van de ingebouwde hoogtemeter. Deze modus is niet nauwkeurig, je moet ervaring hebben in dronevliegen om het te gebruiken

Optical Flow modus

De drone is uitgerust met een videosysteem, dat een effectieve controle bij lage GPS-signalen mogelijk maakt. Vanwege de aard van zijn werk moet het voornamelijk worden gebruikt in gebieden met een slechte GPS-dekking. Deze modus maakt gebruik van een ingebouwde extra camera (gemarkeerd als 7 in afb. 1) om de positie te bepalen, en is het meest effectief op een hoogte van minder dan 3 meter.

Er zijn verschillende factoren die van invloed zijn op de kwaliteit van het videosysteem, als een aantal daarvan faalt, zal de videomodus worden uitgeschakeld en zal de drone in de modus voor vaste hoogte gaan. Speciale aandacht moet worden besteed aan:

a. snelle vlucht op hoogtes tot 0,5 m,
b. over oppervlakken met een uniforme kleur te vliegen,
c. vliegen over reflecterende atmosferen,
d. vliegen over water of transparante objecten,
e. vliegen over bewegende delen (bv. mensenmassa's),
f. het vliegen over ruimten waar zich lichtschommelingen voordoen,

g. het vliegen over een extreem helder of zeer donker oppervlak,

h. een vlucht over vuile oppervlakken,

i. vliegen over oppervlakken met een repeterend patroon (bv. over een bestratingspad)

j. een vlucht over objecten met een helling van meer dan 30 graden,

Als de drone zich slechts één meter boven de grond bevindt, mag de snelheid niet meer dan 5m/sec bedragen, terwijl deze bij 2 meter boven de grond niet meer dan 14m/sec mag bedragen.

• Houd de sensoren schoon.
• Dit systeem werkt alleen goed als de drone zich op een maximale hoogte van 3 m bevindt.
• Vlieg in goed verlichte gebieden boven de elementen met duidelijke texturen zodat de sensoren van de drone de juiste informatie over de positie van het product kunnen tekenen.
- Het is mogelijk dat het systeem niet goed functioneert wanneer het over water, bij weinig licht of over gelijkmatig gestructureerde oppervlakken vliegt.
- In donkere locaties moet extra droneverlichting worden ingeschakeld (onderaan).

Statusindicator voor de drone

(2 op afb. 1)

De diode knippert snel geel Geen verbinding met de drone
De diode knippert afwisselend geel, groen en rood	De drone probeert verbinding te maken met de afstandsbediening
De diode licht geel op Geen GPS-verbinding
De diode licht groen op Een sterk GPS-signaal wordt gedetec-teerd, de drone gaat in de GPS-vlucht-modus.
De LED knippert snel groen De drone kalibreert de gyrocoop
De diode knippert geel Drone staat in de horizontale kompaska-libratiemodus
De diode knippert groen Drone staat in verticale kompaskalibra-tiemodus
De diode knippert langzaam rood Zwakke dronebatterij, 1/6 van de batterij
De LED knippert snel rood Drone batterij bijna leeg, resterende 1/8e van de batterij
De LED knippert elke 1,5 seconde rood Probleem met de gyrocoop
De LED knippert twee keer per 1,5 seconde rood	Barometerprobleem
De LED knippert drie keer per 1,5 seconde Kompasprobleem
De LED knippert vier keer per 1,5 seconde Probleem met de GPS-module
De LED knippert zes keer per 1,5 seconde Probleem met de vision-positionering-smodule

Terug naar huis, functie RTH (Return To Home)

De terugkeerfunctie zorgt ervoor dat de drone terugkeert naar de laatst opgeslagen plaats („home“). Er zijn drie modussen van deze functie: intelligente terugkeer, noodgevallen en lage batterijreturn.

Het opgenomen punt is de plaats waar de drone opstijgt. Om dit punt goed te kunnen onthouden, moet het GPS-signaal sterk genoeg zijn (minimaal 7 aangesloten satellieten bij de start).

1. Slimme terugkeer

Als het GPS-signaal beschikbaar is (meer dan 7 satellieten) en het startpunt is opgeslagen, drukt u op de terugkeertoets. De drone zal terugkeren naar de opgeslagen locatie. Tijdens de terugkeer kunt u de drone bijvoorbeeld bedienen om obstakels te vermijden. Door nogmaals op de knop te drukken wordt de terugkeerfunctie afgesloten.

2. Nood terugkeer

Als het GPS-signaal goed was (meer dan 7 satellieten) en het startpunt is opgeslagen, wordt de noodterugkeer automatisch gestart als de afstandsbediening de verbinding met de drone gedurende meer dan 6 seconden verliest. U kunt de drone weer onder controle krijgen als uw afstandsbediening opnieuw wordt aangesloten en u op de retourtoets drukt.

LET OP:

• Tijdens een noodterugkeer kan de drone niet worden bestuurd om obstakels te vermijden.
- De drone keert niet terug naar het beginpunt als het GPS-signaal zwak is (minder dan 7 satellieten).
• Als u tijdens de intelligente terugkeerprocedure de drone wilt verhogen tot een hoogte van 15 m of meer, zal de drone stoppen met stijgen en onmiddellijk de noodterugkeerprocedure starten.
- Als er tijdens de start geen goed GPS-signaal was (minder dan 7 satellieten) en de drone meer dan 6 seconden de verbinding met de afstandsbediening heeft verbroken, zal de drone langzaam dalen en na de landing worden geblokkeerd.

3. Terugkeer bij een laag batterij niveau

Deze modus wordt geactiveerd wanneer de batterij van de drone zo leeg is dat deze het vermogen om terug te keren naar het punt met de aanduiding „home” kan beïnvloeden.

- Wanneer de licht van de drone langzaam knipperen, de batterij-indicator een laag niveau aangeeft (J) de afstandsbediening kort piept en de drone meer dan 30 meter hoog of meer dan 100 meter van de afstandsbediening verwijderd is, keert de drone automatisch terug naar het beginpunt. Wanneer u terugkeert vanwege een laag batterijniveau, als de afstand tot 100 meter is, kunt u de terugkeer annuleren door op de terugkeertoets te drukken.

- Als de LED's van de drone snel knipperen, de batterij-indicator een ontladen batterij aangeeft (7), de afstandsbediening kort piept en de drone meer dan 15 meter hoog is of meer dan 15 meter van de afstandsbediening verwijderd is, keert de drone automatisch terug naar het beginpunt. Als de drone dichterbij of lager is (15 m hoogte of 15 min. afstand) zal deze beginnen te dalen en op de grond landen.

Wanneer u terugkeert als gevolg van de ontlading van de batterij, kunt u de controle niet terugkrijgen door op de retourtoets te drukken.

Opladen van de batterij

Zie: afb. 4.

A - batterij B - batterij laadstation

Zie: afb. 5

1. Plaats de batterij in het laadstation.
2. Sluit de USB-kabel aan op de USB-voedingsadapter (voedingsadapter niet meegeleverd).
3. Sluit het andere uiteinde aan op het laadstation met de batterij.
4. Steek de voeding in een stopcontact.

NL

Laad de batterij volledig op voordat u de drone gebruikt. Gebruik alleen de meegeleverde USB-kabel. Gebruik een 5 V -- 2 A USB-adapter (niet meegeleverd). Een ander type voedingsadapter kan van invloed zijn op de oplaadtijd van het product. Bij gebruik van de aanbevolen voedingsadapter heeft u ongeveer 2,5 uur nodig om het product volledig op te laden.

• Gebruik alleen batterijen van hetzelfde of een gelijkwaardig type zoals aanbevolen.
• Plaats de batterijen met de juiste polariteit.
• Haal de batterijen uit de drone voordat u ze weer oplaadt.
• Batterijen mogen alleen onder toezicht van een volwassene worden opgeladen.
• Gebruikte batterijen moeten uit de drone worden verwijderd.
• De stroomaansluitingen mogen niet worden kortgesloten.

- De USB-kabel moet regelmatig worden gecontroleerd op mogelijke gevaren, zoals beschadiging van de kabel of het snoer, de stekker, de behuizing of andere onderdelen. Het product mag niet worden gebruikt totdat eventuele beschadigingen op de juiste wijze zijn verwijderd.

• Laad de drone na gebruik een uur lang op om de levensduur van de batterij te verlengen.

- Als het apparaat gedurende een langere periode niet wordt gebruikt, wordt aanbevolen de batterij één keer per maand te ontladen en op te laden om beschadiging te voorkomen.

Laag batterij niveau van de controller

Wanneer de controller piept en de batterij-indicator op het Lcd-scherm knippert, betekent dit dat de batterij (☐) bijna leeg is. Vervang de batterij in de controller.

Montage van de batterij in de controller

Open het batterijklepje, plaats twee AA-batterijen in het vakje volgens de aangegeven polariteit en sluit het klepje.

Signaalsterkte indicator

Het pictogram (K in afb. 8) geeft de signaalsterkte aan die de regelaar van de drone ontvangt. Hoe meer van deze streepjes, hoe sterker het signaal. Als het pictogram maximaal twee streepjes signaal of geen signaal laat zien en de regelaar een geluidssignaal van zichzelf maakt, kan het twee dingen betekenen:

1. De afstand tussen de drone en de controller is te groot. Verklein de afstand.
2. 2) De batterij van de afstandsbediening werd verwijderd nadat de drone met de afstandsbediening was gekoppeld.

Voor de beste signaalsterkte moet u ervoor zorgen dat de drone over de controller vliegt en dat er geen obstakels zijn tussen de controller en de drone (afb. 13).

De porpellers zijn gemarkeerd met „A” en „B” - bij de montage moet speciale aandacht worden besteed aan deze markering.

A - Montage van een rechtsdraaiende propeller

Monteer de met „A” gemarkeerde propeller op de betreffende motor. Draai de twee schroeven met de klok mee vast met een schroevendraaier (afb. 6a).

B - Montage van de tegen de klok in draaiende propeller

Monteer de met „B” gemarkeerde propeller op de betreffende motor. Draai de twee schroeven met de klok mee vast met een schroevendraaier (afb. 6a).

Demontage van de propeller

Verwijder de twee schroeven die de propeller vasthouden met een schroevendraaier en verwijder ze van de motor (afb. 6b).

Wees voorzichtig tijdens de installatie. De propellers hebben scherpe randen, er is een risico op letsel.

Bij een verkeerde installatie zal het product niet goed vliegen en kan het beschadigd raken.

Let vooral op de markeringen op de propeller en de bestemming van de propeller op de drone.

Gebruik alleen propellers uit de kit of koop ze rechtstreeks bij de fabrikant. Raak geen propellers aan die in beweging zijn. Controleer voor elk gebruik van de drone de juistheid en stabiliteit van de schroefconstructie. Gebruik de propellers niet als ze beschadigd zijn.

Pictogrammen beeldscherm LCD (afb. 8)

A - Terugkeer naar huis pictogram (RTH-modus)

Dit pictogram zal zichtbaar zijn totdat de drone de terugkeerprocedure naar de vooraf gedefinieerde locatie heeft voltooid.

B - Laadniveau van de batterij

De status van de batterij van de drone.

C - Geeft de afstand tot huis aan

De indicator geeft de afstand aan tussen de drone en het punt dat eerder als „home” is gemarkeerd.

D - Hoogte vanaf huis

De indicator geeft de hoogte aan die de drone scheidt van het punt dat eerder als „home” is gemarkeerd.

E - GPS

AAN - GPS-modus ingeschakeld

UIT - GPS-modus uit

F - Aantal GPS-satellieten

Zodra de drone is aangesloten door een te groot aantal satellieten (minimaal: 7) wordt het startpunt van de drone als „home” in het geheugen opgeslagen.

G - Drone modus

Na het starten van het apparaat gaat het product standaard naar „mode 2”.

H - Snelheidsmodus

De indicator van de vliegsnelheidsmodus van de geselecteerde drone - HIGH (hoge snelheid) of LOW (lage snelheid).

I - Foto / video

Nadat de foto is gemaakt, licht het camerapictogram een tijdje op het display op. Tijdens de opname van een film zal dit pictogram knipperen totdat de opname is voltooid.

J - Laadniveau van de regelaar

Geeft de laadtoestand van de controllerbatterij aan.

K - Signaalsterkte-indicator

Het pictogram geeft de signaalsterkte aan die de controller van de drone ontvangt.

L - Headless modus

Indicator voor de headless modus.

Aanpassing van de camerahoek

De camerahoek kan handmatig met 90° worden aangepast (zie afbeelding 9). Pak de camera met de hand vast en stel de gewenste hoek in.

Foto / wideo

Druk kort op de cameraknop om een foto te maken. Het camerapictogram (☐) zal kortstondig oplichten op het display (afb. 10).

Houd de cameraknop ten minste 2 seconden ingedrukt en de dronecamera begint met het opnemen van een film. Er verschijnt een knipperend pictogram op het display. Houd de cameratoets langer vast om de opname af te sluiten.

OPMERKING: Wanneer een geheugenkaart niet in de camera is geïnstalleerd of de geheugenkaart is beschadigd, kunt u geen foto's maken of video's opnemen via de knop op de afstandsbediening. In deze situatie is deze mogelijkheid alleen beschikbaar via de applicatie op uw smartphone.

Snelle start / landen

1. Druk na het inschakelen van de motoren op de knop (afb. 11) om de drone automatisch te starten en een constante hoogte van 1,5 meter boven de grond aan te houden.

2. Druk tijdens de vlucht op de knop, aom de drone automatisch te laten landen. U kunt dit commando annuleren voordat de drone zal landen door de stick te verplaatsen.

Besturingsmodus

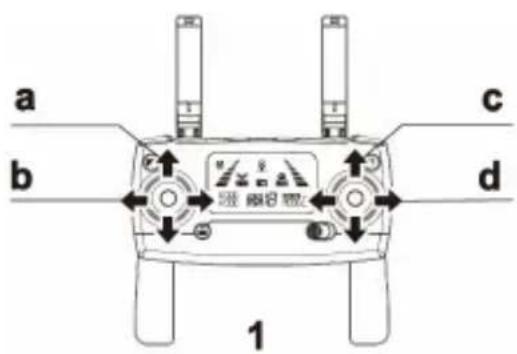

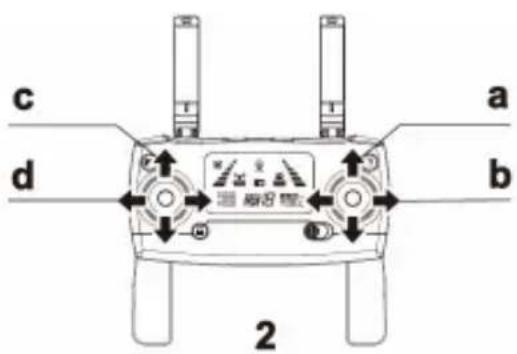

De drone heeft twee besturingsmodussen, linker en rechter joystick. De standaardinstelling is modus 2.

A - Voorwaartse of achterwaartse vlucht
B - Met de klok mee draaien
C - Versnelling
D - Linker of rechter vlucht

Om de modus te wijzigen:

1. Druk op de vergrendelknop (B) en schakel de controller in door de schakelaar op de knop te zetten.
2. Houd de homeknop 📍 ongeveer 3 seconden ingedrukt om te kiezen tussen modus 1 en 2. De geselecteerde modus wordt weergegeven op het Lcd-scherm. Elke keer dat u de knop ingedrukt houdt, kunt u de modus wijzigen.

Standaard werkt het product in modus 2. Om de modus te kunnen wijzigen moet de controller een drone-aansluiting hebben.

Snelle terugkeer naar huis (RTH)

Druk op de knop terug naar huis (afb. 12). De controller zal piepen wanneer de functie wordt geactiveerd. De drone zal nu terugkeren naar het punt dat gemarkeerd is met „Home”. Als u nogmaals op deze knop drukt, wordt de terugkeer geannuleerd.

Verbinding van de afstandsbediening met de drone

Houd de vergrendelknop ingedrukt en schakel de controller in door de schakelaar op de knop te bewegen (zie afbeelding 15). De controller geeft twee piepjes en de signaalindicator op het Lcd-scherm begint te knipperen. Dit betekent dat de controller klaar is voor de koppeling met de drone. Zet de drone aan. De drone zendt een geluidssignaal uit en maakt automatisch een verbinding met de regelaar binnen bereik. De controller zal piepen en de signaalindicator op het Lcd-scherm zal stoppen met knipperen - dit betekent dat het koppelingsproces is voltooid.

De verbinding van de afstandsbediening met de drone kan alleen worden gemaakt als de controller niet is aangesloten op een andere drone. Als er meerdere verschillende drones en controllers op één plaats zijn, moet het koppelingsproces één voor één op elke set worden uitgevoerd om een verkeerde koppeling te voorkomen.

Detectie modus

Bij aansluiting op de afstandsbediening gaat de drone in de detectiemodus. De status-LED's van de drone knipperen afwisselend in rood, groen en geel. Zorg ervoor dat de drone gedurende deze tijd op een vlak, horizontaal oppervlak staat. Het proces duurt ongeveer 8 seconden. Wanneer het voltooid is, zal de drone in de kompaskalibratiemodus gaan.

Opmerking! Als de drone deze stap niet kan voltooien en niet zelf in de kompaskalibratiemodus kan komen, plaats hem dan op de grond en probeer de gyrosoopkalibratiemodus op te roepen.

Kalibratie van de gyrocoop

Plaats na aansluiting op de afstandsbediening de drone op een vlak en horizontaal oppervlak en richt vervolgens beide staven op de afstandsbediening naar de linker benedenhoek (afb. 16).

Wanneer de LED's niet meer snel groen knipperen, betekent dit dat de kalibratie voltooid is. Opmerking: De drone is al gekalibreerd. Het is niet nodig om opnieuw te kalibreren, tenzij de drone een probleem heeft met bijvoorbeeld het starten of voltooien van de detectieprocedure.

Kompaskalibratie

LET OP: Kompaskalibratie moet worden uitgevoerd na de detectiemodus. Kalibratie moet worden uitgevoerd vóór elke vlucht en ook na het vervangen van de batterij door een nieuwe of het plaatsen van de batterij in het product.

1. Horizontale kalibratie

De lampjes in de horizontale kalibratiemodus knipperen afwisselend geel. Houd de drone vast en draai horizontaal om zijn as. Maak ongeveer drie beurten. Na een correcte kalibratie beginnen de LED's groen te knipperen (afb. 17).

2. Verticale kalibratie

De LED's in de verticale kalibratiemodus knipperen afwisselend groen. Houd de drone verticaal (met de camera naar boven) en draai hem om zijn as. Maak ongeveer drie rotaties. Na een correcte kalibratie beginnen de LED's continu te branden (afb. 18).

LET OP:

• Kalibreer het kompas niet in een sterk magnetisch veld.
• Draag geen magnetisch materiaal (bijv. sleutels, telefoons) bij u tijdens het kalibreren.
• Houd tijdens het kalibreren afstand tot grote metalen voorwerpen

Blokkade en deblokkade van de drone

Het blokkeren en deblokkeren van de drone bestaat uit het starten van de motoren van de drone.

Om de drone te ontgrendelen ndrukt u kort op de vergrendelknop. De motoren worden ingeschakeld en de drone wordt ontgrendeld.

Er zijn twee manieren om te vergrendelen (de motoren uitschakelen:

1. Nadat de drone op de grond is geland, richt u de gashendel naar beneden gedurende ca.
   3 seconden. De motoren worden uitgeschakeld en de drone wordt vergrendeld.
2. De drone wordt automatisch uitgeschakeld als er gedurende 15 seconden geen handeling wordt uitgevoerd nadat deze is ontgrendeld.

LET OP: Schakel de motoren van de drone niet uit met de knop tijdens de vlucht, omdat de drone dan begint te dalen.

Noodstop:

Als de drone meer dan 30 meter afstand heeft en meer dan 14 meter stijgt: Houd de vergrendelknop ongeveer 3 seconden ingedrukt. De motoren worden uitgeschakeld en de drone wordt vergrendeld. Gebruik deze optie niet tijdens de normale vlucht, deze manier van blokkeren van de drone is gereserveerd voor noodsituaties!

Bedienen van de drone

De drone wordt bediend door de staven op de afstandsbediening te bewegen volgens de volgende afbeeldingen.

Grafieken tonen de indeling van de staven in de standaard besturingsmodus 2.

Afb. 19 A - stijgen	B - landen
	C - achteruit vliegenD - vooruit vliegen
Afb. 20 E - rechts draaien	F - links draaien
	G - links vliegenH - rechts vliegen

NL

Test vlucht

Volg de onderstaande stappen om ervoor te zorgen dat de drone goed functioneert.

1. Plaats de drone in een open ruimte zodanig dat zowel de voorkant van de drone als de gebruiker in dezelfde richting worden gestuurd.
2. Zet de drone en de controller aan.
3. Sluit de regelaar aan op de drone. Voer de detectieprocedure uit.
4. Schakel de toepassing M RC PRO in, voer de camera-interface in.
5. Ontgrendel de drone.
6. Til de drone in de lucht. Test de opties voor links/rechts draaien.
7. Land de drone.
8. Schakel de drone uit.
9. Haal de batterij uit de drone en schakel de controller uitr.

Telefoonhouder

Zie: afb. 14

Schuif de telefoonhouder uit. Til hem 30 graden op tot je een kenmerkende „klik” hoort. Kantel de veiligheidspal. Pas de grootte van de houder aan uw telefoon aan.

Applicatie voor smartphone

Voor Apple iOS: zoek de M RC PRO-applicatie in de Apple Store of scan de qr-code.

Voor Android: zoek de M RC PRO- applicatie in Google Store of scan de qr-code.

U kunt ook de universele qr-code scannen. De QR-codes staan aan het begin van de handleiding.

Verbinden van de drone met de applicatie

Zet de drone aan. Voer op uw telefoon de WiFi-instellingen in. Zoek en selecteer een netwerk met de naam „Drone4 _*****”.

De drone maakt gebruik van 5G standaard WiFi.

Als u geen geheugenkaart in de drone gebruikt, worden de foto's en video's in de applicatie opgeslagen. Als er een geheugenkaart is geïnstalleerd, worden de foto's en video's op de geheugenkaart opgeslagen. Bestanden die zijn opgeslagen op de geheugenkaart kunnen worden gedownload naar de telefoon met behulp van de toepassing.

Reinigen en onderhoud

1. Gebruik geen chemicaliën om de drone te reinigen.
2. Gebruik geen water om de drone te reinigen.
3. Om de drone en de accessoires te reinigen, schakelt u het apparaat uit, verwijdert u de batterijen en veegt u hem af met een droge doek.
4. Bewaar de drone en zijn accessoires in een droge en buiten het bereik van kinderen.

Product in overeenstemming met de eisen van de richtlijnen van de Europese Unie. In overeenstemming met Richtlijn 2012/19/EU moet dit product gescheiden worden ingezameld. Het product mag niet met het huisvuil worden weggegooid omdat het een bedreiging kan vormen voor het milieu en de volksgezondheid. Lever uw oude product in bij het daarvoor bestemde inzamelpunt voor recycling van elektrische en elektronische apparatuur.

Let op: Door temperatuurschommelingen kan er water in het apparaat condenseren.

Bedrijfstemperatuur apparaat: van 5°C tot 40°C.

Klasse 4 windweerstand (max. 7,9 m/s).

De foto's dienen alleen ter illustratie, het werkelijke uiterlijk van de producten kan afwijken van de producten die op de foto's worden getoond.

Вступне слово

Шановний клієнте!
