MANUALE UTENTE XBee Drone Fold One Overmax

Grazie per la fiducia concessaci e per aver scelto il marchio Overmax.

Affidiamo nelle tue mani un prodotto ideale per l'utilizzo quotidiano, grazie all'impiego di materiali di alta qualità e soluzioni tecnologiche all'avanguardia. Siamo certi che grazie alla grande cura posta nell'esecuzione, il prodotto soddisferà le tue esigenze. Prima di iniziare l'utilizzo del prodotto, leggere attentamente le istruzioni per l'uso.

IT

In caso di osservazioni o domande sul prodotto acquistato, contattaci all'indirizzo:

INFORMAZIONI IMPORTANTI

1. Il prodotto è destinato a persone di età superiore ai 14 anni e con esperienza nel pilotaggio di droni. L'utilizzo del prodotto da parte di utenti di età inferiore ai 18 anni deve avvenire esclusivamente sotto la supervisione di un adulto. In caso di mancanza di esperienza pregressa nel pilotaggio di droni, si consiglia di contattare una persona con maggiore esperienza in questo campo.
2. Prima di utilizzare il prodotto, assicurarsi che l'area prescelta sia priva di ostacoli; durante il pilotaggio mantenere una distanza di sicurezza da persone, animali e oggetti.
3. Non utilizzare il prodotto vicino a linee elettriche, in spazi pubblici (affollati), in prossimità di grattacieli o in foreste (rischio di segnale debole) e in aree chiuse.
4. Non è consentito utilizzare il prodotto al Polo Nord, al Polo Sud o vicino a stazioni base e stazioni radio.
5. Non volare di notte.
6. Non utilizzare il prodotto in condizioni meteorologiche avverse: in presenza di temperature elevate, pioggia, nebbia, neve e gelo e vento forte.
7. Non eseguire riparazioni o modifiche del dispositivo. Queste operazioni possono essere effettuate solo da un centro assistenza autorizzato.
8. Non avviare il dispositivo qualora sia stato riscontrato un qualsiasi danno.
9. Non utilizzare il dispositivo in caso di malfunzionamenti, cadute o contatto con acqua, surriscaldamento, presenza di scolorimenti, rigonfiamenti, emissione di suoni, odori innaturali e in caso di altri fenomeni insoliti. In questi casi, contattare immediatamente un centro di assistenza autorizzato dal produttore.
10. Non utilizzare il dispositivo con mani bagnate o umide.
11. Utilizzare il dispositivo lontano da fonti di calore, temperature elevate, superfici calde, sorgenti di scintille, fiamme libere, oli e spigoli vivi.
12. Non utilizzare il dispositivo in un ambiente in cui sono presenti sostanze infiammabili, esplosive o tossiche.
13. Per la pulizia del dispositivo, non utilizzare sostanze chimiche e acqua. Il prodotto deve essere pulito con un panno morbido e asciutto.

14. Non utilizzare il dispositivo per scopi diversi da quello per il quale è stato progettato.

15. Non conservare le batterie completamente cariche, in quanto ciò riduce la loro vita utile e potrebbero danneggiarsi.

16. Per evitare lesioni, non toccare le eliche in rotazione o altre parti mobili del dispositivo.
17. Non utilizzare il prodotto vicino a bambini piccoli. Il set contiene elementi piccoli che potrebbero essere causa di incidenti.
18. Quando si utilizza il drone, mantenere una distanza di almeno 20 cm dal dispositivo a causa delle onde radio.
19. È responsabilità degli utenti garantire che il prodotto sia sicuro sia per loro, che per l'ambiente circostante. Il produttore, l'importatore e il distributore declinano ogni responsabilità per eventuali danni o lesioni causati da un uso improprio del prodotto.

NOTE SULL'UTILIZZO DELLA BATTERIA

1. Il drone utilizza una batteria speciale inclusa nel kit, mentre il telecomando necessita di 2 batterie AA (non incluse).
2. Utilizzare batterie dello stesso tipo.
3. Prestare particolare attenzione alla polarità delle batterie.
4. Non ricaricare batterie non destinate a questo scopo.
5. Prima di ricaricare le batterie, rimuoverle dal dispositivo.
6. Per evitare potenziali rischi di incendio, non cortocircuitare i contatti della batteria, non posizionare le batterie nel porta batterie in modo non conforme alla polarità indicata nel vano o perforarle. La ricarica della batteria deve sempre essere effettuata sotto la supervisione di un adulto, lontano dalla portata dei bambini.
7. Dopo la ricarica, scollegare le batterie dall'alimentatore.
8. Dopo l'utilizzo, rimuovere la batteria dal drone e dal telecomando.
9. Se le batterie o le batterie ricaricabili si riscaldano eccessivamente, interrompere immediatamente l'utilizzo e la ricarica. In caso contrario potrebbe avere luogo la loro deformazione o l'incendio.
10. Non mescolare batterie di diversi tipi o batterie vecchie (esauste) con batterie nuove. Le batterie esauste devono essere rimosse dal dispositivo.
11. Smaltire le batterie esauste presso aree designate a tale scopo, in conformità con le normative locali.
12. I dispositivi destinati alla ricarica di batterie devono essere controllati regolarmente per individuare eventuali danni al cavo, alle spine, all'involucro e di altro tipo. In caso di danni il dispositivo non deve essere utilizzato.

Specifica:

Peso del prodotto (con batteria ed eliche)	249 g
Dimensioni del dispositivo aperto 240 x 235 x 55 mm
Dimensioni del dispositivo montato 140 x 75 x 55mm
Temperatura di esercizio 5°C - 40°C
Risoluzione foto / video 3840 x 2160
Peso massimo al decollo 249 g	Il drone non deve volare con alcun carico aggiuntivo, utilizzare solo i componenti inclusi nel kit o i ricambi provenienti dal produttore!
Configurazione di riferimento Drone con la batteria e eliche montate come descritto nelle istruzioni per l'uso.
Componenti inclusi nel set Drone, telecomando, quattro eliche, batteria del drone, stazione di ricarica per la batteria, cavo USB, cacciavite, chiave per il montaggio delle eliche.

Prima di ogni utilizzo è necessario:

1. Verificare che il telecomando e il drone siano completamente carichi.
2. Controllare che le eliche siano installate correttamente.
3. Controllare che i motori, dopo aver sbloccato il drone, funzionino correttamente.
4. Controllare che l'obiettivo della telecamera non sia sporco.

Descrizione: drone (fig. 1)

1. Interruttore
2. LED di funzionamento
3. Elica
4. Batteria
5. Telecamera
6. LED inferiori
7. Telecamera in modalità video

Descrizione: telecomando (fig. 2)

1. Foto / video
2. Leva sinistra
3. Blocco / sblocco
4. Tasto di ritorno del drone - RTH
5. Leva destra
6. Interruttore

7. Display LCD

8. Tasto di decollo / atterraggio rapido

9. Pressione breve: attiva la modalità Optical Flow. Pressione prolungata: consente il controllo della velocità
10. GPS abilitato / disabilitato

Accensione del drone

Premere brevemente l'interruttore del drone (1 nella fig. 1). Il prodotto si accende e il LED di funzionamento si accende.

Per disattivare il prodotto, tenere premuto lo stesso pulsante per 3 secondi.

Modalità di volo

Modalità GPS

Il drone in questa modalità utilizzerà il segnale GPS per mantenere la propria posizione. Se il segnale GPS è troppo debole, il drone passerà in modalità Optical Flow o manterrà l'altitudine precedente (controllabile tramite l'app). In una situazione del genere, è necessario atterrare il prima possibile. Non volare in luoghi in cui è presente un rischio di deterioramento del segnale GPS.

Modalità Optical Flow

Il drone in questa modalità non utilizza il GPS per mantenere la posizione. Se il segnale GPS viene perso e il drone:

1. si trova ad un'altitudine inferiore a 3 metri: attiverà la modalità Optical Flow (maggiori informazioni su questa modalità nel capitolo seguente).
2. si trova ad un'altitudine superiore a 3 metri: il drone manterrà l'altitudine con l'aiuto dell'altimetro integrato. Questa modalità non è accurata, per utilizzarla è necessario possedere esperienza pregressa nel pilotaggio di droni.

Modalità Optical Flow

Il drone è dotato di un sistema video, che consente un controllo efficace in presenza di un segnale GPS debole. A causa della natura del suo funzionamento, questa funzione dovrebbe essere utilizzata principalmente in aree con scarsa copertura GPS. Questa modalità per la determinazione della posizione sfrutta la telecamera supplementare integrata (contrassegnata con il n. 7 nella fig. 1), questa funzione è più efficace ad un'altitudine inferiore a 3 metri.

Sulla qualità del sistema video influiscono diversi fattori, in caso di malfunzionamento, la modalità che sfrutta la visione verrà disattivata e il drone passerà in modalità di mantenimento costante dell'altitudine. Prestare particolare attenzione durante:

a. voli ad alta velocità ad altitudini fino a 0,5 m,
b. voli su superfici di colore uniforme,
c. voli su superfici che riflettono la luce,
d. voli su acqua o oggetti trasparenti,
e. voli su elementi in movimento (ad es. sopra una folla di persone),
f. voli su spazi dove sono presenti fluttuazioni di luce,
g. voli su superfici estremamente luminose o molto ombreggiate,
h. voli su superfici sporche,
i. voli su superfici con motivo ripetuto (ad es. sopra una pavimentazione),
j. voli su superfici inclinate di oltre 30 gradi,

Se il drone è a solo un metro dal suolo, la velocità non deve superare i 5 m /s, mentre ad un'altitudine di 2 metri dal suolo non deve superare i 14 m/s.

• Mantenere puliti i sensori.
  Il sistema funziona correttamente solo se il drone si trova ad un'altitudine massima di 3 m.
• Volare in luoghi ben illuminati, sopra superfici dalla fattura ben visibile, in modo che i sensori del drone possano rilevare correttamente le informazioni sulla posizione del prodotto.
• Il sistema potrebbe non funzionare correttamente quando si vola su acqua, in condizioni di scarsa illuminazione o sopra superfici dalla fattura uniforme.
• In luoghi bui accendere l'illuminazione supplementare del drone (situata nella parte inferiore).

Indicatori di funzionamento del drone

(2 nella fig. 1)

Il LED lampeggia rapidamente in giallo Connessione con il drone assente
Il LED lampeggia alternativamente in giallo, verde, rosso	Il drone cerca di connettersi al telecomando
Il LED si illumina in giallo Assenza di segnale GPS
Il LED si illumina in verde Rilevato un segnale GPS forte, il drone entra in modalità di volo GPS
Il LED lampeggia rapidamente in verde Il drone calibra il giroscopio
Il LED lampeggia in giallo Il drone è in modalità di calibrazione orizzontale della bussola
Il LED lampeggia in verde Il drone è in modalità di calibrazione verticale della bussola
Il LED lampeggia lentamente in rosso Batteria del drone scarica, 1/6 della batteria rimanente
Il LED lampeggia rapidamente in rosso Batteria del drone quasi esaurita, 1/8 batteria rimanente
Il LED lampeggia in rosso ogni 1,5 secondi	Problema con il giroscopio
Il LED lampeggia due volte in rosso ogni 1,5 secondi	Problema con il barometro
Il LED lampeggia tre volte ogni 1,5 secondi	Problema con la bussola
Il LED lampeggia quattro volte ogni 1,5 secondi	Problema con il modulo GPS
Il LED lampeggia sei volte ogni 1,5 secondi	Problema con il modulo di posizionamento video

IT

Ritorno a casa - funzione RTH (Return To Home)

La funzione di ritorno fa sì che il drone ritorni nell'ultima posizione salvata („casa”). Sono disponibili tre modalità di questa funzione: ritorno intelligente, emergenza e ritorno con batteria scarica.

Il punto salvato è il punto di decollo del drone. Affinché questo luogo venga salvato adeguatamente, il segnale GPS deve essere abbastanza forte (almeno 7 satelliti collegati al decollo).

1. Ritorno intelligente

Se il segnale GPS è disponibile (più di 7 satelliti) e il punto di decollo è stato salvato, premere il pulsante di ritorno. Il drone inizierà a tornare nella posizione salvata. Durante il ritorno è possibile controllare il drone, ad es. per evitare ostacoli. Premendo di nuovo il pulsante uscire dalla funzione di ritorno.

2. Ritorno d'emergenza

Se il segnale GPS era buono (oltre 7 satelliti) e il punto di decollo era stato salvato, il ritorno di emergenza verrà avviato automaticamente quando il telecomando perde la connessione al drone per oltre 6 secondi. È possibile riprendere il controllo del drone se il telecomando è di nuovo collegato e viene premuto il pulsante di ritorno.

ATTENZIONE:

• Durante il ritorno di emergenza, non è possibile controllare il drone per evitare ostacoli.
• Il drone non tornerà al luogo di decollo se il segnale GPS è debole (meno di 7 satelliti).
- Se durante la procedura di ritorno intelligente l'utente desidera sollevare il drone ad un'altitudine pari o superiore a 15 m, il drone cesserà di salire e avvierà immediatamente la procedura di ritorno di emergenza.
- Se durante il decollo non era disponibile un buon segnale GPS (meno di 7 satelliti) e il drone ha perso la connessione al telecomando per oltre 6 secondi, il drone inizierà a scendere lentamente e dopo l'atterraggio si bloccherà.

3. Ritorno con basso livello di carica della batteria

Questa modalità viene attivata quando il livello di carica della batteria del drone è talmente basso, che può influire sulla sua capacità di tornare al punto contrassegnato come „casa”.

• Quando i LED del drone lampeggiano lentamente, l'indicatore della batteria mostra un basso livello di carica (7) il telecomando emette brevi segnali acustici e il drone si trova a un'altitudine di oltre 30 metri o a una distanza di oltre 100 metri dal telecomando, il drone tornerà automaticamente al punto di decollo. Durante il ritorno a causa della batteria scarica, se la distanza è fino a 100 metri, sarà possibile annullare il ritorno premendo il pulsante ritorno a casa.
• Quando i LED del drone lampeggiano velocemente, l'indicatore della batteria mostra che la batteria è scarica (I) telecomando emette brevi segnali acustici e il drone si trova a un'altitudine di oltre 15 metri o a una distanza di oltre 15 metri dal telecomando, il drone tornerà automaticamente al punto di decollo. Se il drone è più vicino o ad un'altitudine inferiore (15 m di altitudine o 15 minuti di distanza), il dispositivo inizierà a scendere e atterrare.

Durante il ritorno a causa della batteria scarica, non sarà possibile riprendere il controllo premendo il pulsante della funzione di ritorno.

Ricarica della batteria

Vedi: fig. 4

A - batteria B - stazione di ricarica della batteria

Vedi: fig. 5

1. Inserire la batteria nella stazione di ricarica.
2. Collegare il cavo USB all'alimentatore di rete USB (alimentatore non incluso nella confezione).
3. Collegare la seconda estremità alla stazione di ricarica con la batteria.
4. Inserire l'alimentatore nella presa.

Prima di utilizzare il drone, caricare completamente la batteria. Utilizzare solo il cavo USB fornito nella confezione. Utilizzare un alimentatore USB 5V = 2A (non incluso nella confezione). L'utilizzo di un altro tipo di alimentatore può influire sul tempo di ricarica del prodotto. Se si utilizza l'alimentatore consigliato, per la ricarica completa saranno necessarie circa 2,5 ore.

• Utilizzare solo batterie dello stesso tipo o un tipo equivalente a quello raccomandato.
- Inserire le batterie rispettando la polarità prevista.
- Rimuovere le batterie ricaricabili dal drone prima di caricarle.
- Le batterie ricaricabili possono essere ricaricate solo sotto la supervisione di adulti.
- Rimuovere le batterie ricaricabili scariche dal drone.
- I morsetti di alimentazione non devono essere cortocircuitati.
- Il cavo USB deve essere controllato regolarmente per individuare potenziali pericoli, come ad es. danni al cavo o ai conduttori, alla spina, all'involucro o ad altri componenti.

Il prodotto non deve essere utilizzato fino a quando eventuali danni non siano stati rimossi correttamente.

• Dopo aver utilizzato il drone, caricalo per un'ora per mantenere la vita utile della batteria.
• Se non si intende utilizzare a lungo il dispositivo, si consiglia di scaricare e caricare la batteria una volta al mese per evitare di danneggiarla.

Livello basso della batteria del telecomando

Quando il telecomando emette un segnale acustico e l'indicatore di carica della batteria ( ) lampeggia sul display LCD, ciò significa che la batteria è scarica. Sostituire la batteria del telecomando con una nuova.

Installazione delle batterie nel telecomando

Aprire il coperchio del vano porta batterie, installare due batterie AA conformemente alla polarità indicata, quindi chiudere il coperchio.

Indicatore di potenza del segnale

L'icona (K nella fig. 8) indica la potenza del segnale che il telecomando riceve dal drone. Maggiore è il numero di trattini, più forte è il segnale. Se l'icona indica massimo due trattini di segnale o non è visibile alcun trattino e il telecomando emette un segnale acustico, ciò può indicare due eventi:

1. La distanza tra il drone e il telecomando è troppo grande. Ridurre la distanza.
2. La batteria del telecomando è stata rimossa durante l'accoppiamento del drone al telecomando.

Per assicurarsi che la potenza del segnale sia ottimale, assicurarsi che il drone voli sopra il telecomando e che non vi siano ostacoli tra il telecomando e il drone (fig. 13).

Installazione e smontaggio delle eliche del drone

Le eliche sono contrassegnate come „A” e „B” - durante l'installazione prestare particolare attenzione a questa designazione.

A - Installazione dell'elica che ruota in senso orario

Montare l'elica contrassegnata con „A” sul motore corrispondente. Serrare le due viti con un cacciavite, ruotando in senso orario (fig. 6a).

B - Installazione dell'elica che ruota in senso antiorario

Montare l'elica contrassegnata con „B” sul motore corrispondente. Serrare le due viti con un cacciavite, ruotando in senso orario (fig. 6a).

Smontaggio delle eliche

Rimuovere le due viti che fissano l'elica con un cacciavite e rimuoverle dal motore (fig. 6b). Fare attenzione durante l'installazione. Le eliche presentano bordi affilati, sussiste il rischio di tagli.

In caso di installazione errata del dispositivo, il prodotto non volerà correttamente e potrebbe subire dei danni. Prestare particolare attenzione alla marcatura delle eliche e alla loro luogo di installazione sul drone. Utilizzare esclusivamente le eliche fornite nel kit o acquistate direttamente dal produttore. Non toccare le eliche mentre queste sono in movimento.

Prima di ogni utilizzo del drone, controllare la correttezza e il fissaggio delle eliche. Non usare eliche danneggiate.

Icone sul display LCD (fig. 8)

A - Icona di ritorno a casa (modalità RTH)

Questa icona sarà visibile fino a quando il drone non completerà la procedura di ritorno nella posizione specificata in precedenza.

B - Basso livello di carica della batteria

Indica il livello di carica della batteria del drone.

C - Distanza da casa

L'indicatore mostra la distanza tra il drone e il punto precedentemente contrassegnato come „casa”.

D - Altitudine da casa

L'indicatore mostra l'altitudine tra il drone e il punto precedentemente contrassegnato come „casa”.

E - GPS

ON - Modalità GPS attiva

OFF - Modalità GPS disattivata

F - Numero di satelliti GPS

Non appena il drone si sarà collegato a un numero sufficiente di satelliti (minimo: 7) il luogo di decollo del drone sarà salvato in memoria come „casa”.

G - Modalità di funzionamento del drone

Dopo il decollo del dispositivo, il prodotto entra in modalità „mode 2” per impostazione predefinita.

H - Modalità velocità

Indicatore della modalità di velocità di volo del drone selezionata : HIGH (alta velocità) o LOW (bassa velocità).

I - Foto / video

Dopo aver scattato una foto, l'icona della fotocamera si illumina brevemente sul display.

Durante la registrazione di un filmato, questa icona lampeggerà fino al completamento della registrazione.

J - Livello di carica del telecomando

Indica il livello di carica della batteria del telecomando.

K - Indicatore di potenza del segnale

L'icona indica la potenza del segnale che il telecomando riceve dal drone.

L - Modalità Headless

Indicatore della modalità headless.

Regolazione dell'angolo della telecamera

L'angolo della telecamera può essere regolato manualmente nell'intervallo di 90° (vedi: fig. 9). Afferrare la telecamera con la mano e regolare l'angolo desiderato.

Foto / video

Premere brevemente il pulsante della fotocamera per scattare una foto. L'icona della fotocamera ( 📄 Illuminerà brevemente sul display (fig. 10).

Tenere premuto il pulsante della fotocamera per almeno 2 secondi e la fotocamera del drone inizierà a registrare un filmato. Sul display sarà visibile l'icona lampeggiante. Per terminare la registrazione Tenere premuto a lungo il pulsante della fotocamera.

NOTA: se la fotocamera non dispone di una scheda di memoria installata o la scheda di memoria è danneggiata, non sarà possibile scattare foto o registrare video tramite il pulsante presente sul telecomando. In questa situazione, questa funzione sarà disponibile solo tramite l'applicazione presente sullo smartphone.

Decollo / atterraggio rapidi

1. Dopo l'accensione dei motori, premere il pulsante (fig. 11), in modo che il drone decolli automaticamente e mantenga un'altitudine costante di 1,5 metri dal suolo.

2. Durante il volo, premere il pulsante, in modo che il drone atterri automaticamente. Muovendo la leva sarà possibile annullare questo comando prima che il drone atterri.

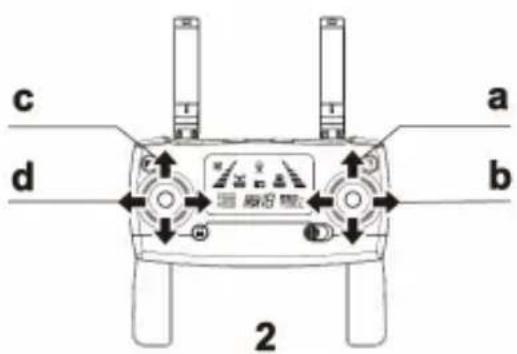

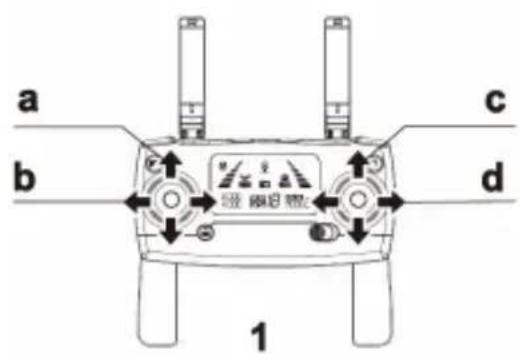

Modalità di comando

Il dronee dispone di due modalità di controllo, che invertono la leva sinistra e destra. Per impostazione predefinita è impostata la modalità 2.

A - Vola in avanti o indietro
B - Rotazione verso sinistra o verso destra
C - Acceleratore
B - Volo verso sinistra o verso destra

Per cambiare la modalità:

IT

1. Premere il pulsante di blocco (3) pulsante in posizione ON.
2. Tenere premuto il pulsante di ritorno a casa per circa 3 secondi 🚗 per commutare tra la modalità 1 e 2. La modalità selezionata verrà visualizzata sullo schermo LCD. Ogni pressione prolungata consente il cambiamento della modalità.

Per impostazione predefinita, il prodotto è in modalità 2. Per poter cambiare la modalità, il telecomando deve essere connesso al drone.

Ritorno a casa rapido (RTH)

Premere il pulsante di ritorna a casa (Return to Home, fig. 12). Il telecomando emetterà un suono che segnala l'attivazione della funzione. Il drone tornerà ora al punto contrassegnato come „casa”. Un'ulteriore pressione di questo pulsante, comporterà l'annullamento del ritorno.

Collegamento del telecomando al drone

Premere e tenere premuto il pulsante di blocco, quindi accendere il telecomando spostando il pulsante in posizione ON (vedi: fig. 15). Il telecomando emetterà due segnali acustici e l'indicatore del segnale sullo schermo LCD inizierà a lampeggiare. Ciò significa che il telecomando è pronto per il processo di accoppiamento al drone.

Accendere il drone. Il dispositivo emetterà un segnale acustico e si collegherà automaticamente al telecomando nel raggio d'azione. Il telecomando emetterà un segnale acustico e l'indicatore del segnale sullo schermo LCD cesserà di lampeggiare: ciò significherà che il processo di accoppiamento è completo.

Il processo di connessione del telecomando al drone può essere effettuato solo se il telecomando non è connesso a nessun altro drone. Se in un luogo sono presenti diversi droni e telecomandi, il processo di accoppiamento dovrà essere eseguito un set alla volta per evitare un accoppiamento errato.

Modalità di rilevamento

Dopo l'accoppiamento al telecomando, il drone entra in modalità di rilevamento. I LED di stato del drone lampeggiano alternativamente in rosso, verde e giallo. Assicurarsi che il drone si

trovi su una superficie piana e orizzontale durante quest'operazione. Il processo richiede circa 8 secondi. Una volta completato, il drone passerà in modalità di calibrazione della bussola.

Attenzione! Se il drone non è in grado di completare questo passaggio e non può passare spontaneamente in modalità di calibrazione della bussola, posizionarlo a terra e provare ad attivare la modalità di calibrazione del giroscopio.

Calibrazione del giroscopio

Dopo essersi collegati con il telecomando, posizionare il drone su una superficie piana e orizzontale, quindi puntare entrambe le leve del telecomando nell'angolo in basso a sinistra (fig. 16). Quando i LED cessano di lampeggiare rapidamente in verde, ciò significherà che la calibrazione è stata completata. Nota: il drone è già stato calibrato. Non sarà necessario eseguire nuovamente la calibrazione, a meno che il drone non abbia problemi, ad es. nel decollo o nel completare la procedura di rilevamento.

Calibrazione della bussola

ATTENZIONE: La calibrazione della bussola deve essere eseguita dopo la modalità di rilevamento. La calibrazione deve essere eseguita prima di ogni volo e dopo aver sostituito la batteria con una nuova o dopo l'inserimento nel prodotto.

1. Calibrazione orizzontale

I LED in modalità di calibrazione orizzontale lampeggiano alternatamente in giallo. Tenere il drone e ruotarlo orizzontalmente attorno al suo asse. Eseguire circa tre rotazioni. Dopo una corretta calibrazione, i LED lampeggeranno in verde (fig. 17).

2. Calibrazione verticale

I LED in modalità di calibrazione verticale lampeggiano alternatamente in verde. Tenere il drone verticalmente (con la fotocamera rivolta verso l'alto) e ruotarlo attorno al suo asse. Eseguire circa tre rotazioni. Dopo una corretta calibrazione, i LED inizieranno a illuminarsi continuamente (Fig. 18).

ATTENZIONE:

• Non calibrare la bussola in presenza di forti campi magnetici.
- Durante la calibrazione non indossare alcun materiale magnetico (ad es. chiavi, telefoni).
• Durante la calibrazione mantenere una distanza appropriata da grandi oggetti metallici.

Blocco e sblocco del drone

L'operazione di blocco e sblocco del drone prevede l'accensione dei motori del drone.

Per sbloccare il drone, premere brevemente il pulsante di blocco 🔒. I motori si accenderanno e il drone sarà sbloccato.

Esistono due modi per bloccare il dispositivo (spegnere i motori):

1. Dopo che il drone è atterrato, spostare la leva dell'acceleratore verso il basso per circa 3 secondi. I motori si spegneranno e il drone sarà bloccato.
2. Il drone si spegnerà automaticamente se per 15 secondi non viene eseguita alcuna operazione dopo lo sblocco.

ATTENZIONE: Non spegnere i motori del drone mediante il pulsante durante il volo, poiché il drone inizierà a cadere.

Arresto di emergenza:

Se il drone è si trova a oltre 30 metri di distanza e raggiunge un'altitudine superiore a 14 m: tenere premuto il pulsante di blocco per circa 3 secondi. I motori si spegneranno e il drone sarà bloccato. Non utilizzare questa funzione durante il volo normale, questa modalità di blocco del drone è riservato alle situazioni di emergenza!

Controllo del drone

Il controllo del drone viene effettuato spostando le leve del telecomando come mostrato nelle figure seguenti.

Le figure presentano la disposizione delle leve nella modalità di controllo predefinita 2.

Fig. 19 A – salita	B – discesa
	C – volo all'indietroD – volo in avanti
Fig. 20 E – rotazione verso destra	F – rotazione verso sinistra
	G – volo verso sinistraH – volo verso destra

Volo di prova

Eseguire i passaggi seguenti per assicurarsi che il drone funzioni correttamente.

1. Posizionare il drone in uno spazio aperto, in modo tale che sia la parte anteriore del drone, che l'utente, siano rivolti nella stessa direzione.
2. Accendere il drone e il telecomando.
3. Connettere il telecomando al drone. Eseguire la procedura di rilevamento.
4. Lanciare l'app M RC PRO, accedere all'interfaccia della fotocamera.
5. Sblocca il drone.
6. Far decollare il drone. Testare le opzioni di svolta a sinistra / destra.
7. Far atterrare il drone.
8. Bloccare il drone.
9. Estrarre la batteria dal drone e spegnere il telecomando.

Supporto per il telefono

Vedi: fig. 14

Estrarre il supporto per il telefono. Sollevarlo di 30 gradi fino ad avvertire il caratteristico „clic”. Inclinare la protezione. Regolare le dimensioni del supporto in base al telefono.

App per smartphone

Per AppleiOS: cercare l'app M RC PRO nell'Apple Store o scansionare il codice QR.

Per Android: cercare l'app M RC PRO nel Google Store o scansionare il codice QR. Inoltre è possibile eseguire la scansione del codice QR universale. I codici QR si trovano all'inizio del manuale d'uso.

Connessione del drone all'app

Accendere il drone. Sul telefono, accedere alle impostazioni WiFi. Trovare e selezionare la rete denominata „Drone4_*****”.

Il drone utilizza una rete WiFi nello standard 5G.

Se non viene utilizzata la scheda di memoria nel drone, foto e video verranno salvati nell'app. Se la scheda di memoria è installata, le foto e i video verranno salvati su di essa. I file salvati sulla scheda di memoria potranno essere scaricati sul telefono utilizzando l'app.

Pulizia e manutenzione

1. Per la pulizia del drone non utilizzare sostanze chimiche.
2. Non usare acqua per pulire il drone.
3. Per pulire il drone e i suoi accessori, spegnere il dispositivo, rimuovere le batterie e pulirli con un panno asciutto.
4. Il drone e i suoi elementi devono essere conservati in un luogo asciutto, fuori dalla portata dei bambini.

Prodotto conforme ai requisiti delle direttive dell'Unione Europea. In conformità alla direttiva 2012/19/UE, questo prodotto è soggetto a raccolta differenziata. Il prodotto non deve essere smaltito con i rifiuti domestici perché può costituire una minaccia per l'ambiente e la salute umana. Si prega di restituire il vecchio prodotto al punto di raccolta applicabile per il riciclaggio di apparecchiature elettriche ed elettroniche.

Nota: le fluttuazioni di temperatura possono causare la condensa dell'acqua nel dispositivo.

Temperatura di funzionamento del dispositivo: da 5°C a 40°C.

Resistenza al vento di classe 4 (max. 7,9 m/s).

Le foto hanno carattere illustrativo, l'aspetto reale dei prodotti può differire da quello presentato nelle foto.

Introduction

Cher client!
