IHPC 9.4 LM X - Capucha INDESIT - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato IHPC 9.4 LM X INDESIT en formato PDF.
| Marca | Indesit |
| Modelo | IHPC 9.4 LM X |
| Tipo de producto | Campana extractora/filtrante |
| Ancho (cm) | 90 |
| Fondo (cm) | 40 |
| Altura (cm) | 71 - 100.5 (ajustable) |
| Diámetro del conducto de evacuación (mm) | 150 |
| Alimentación eléctrica | 220-240 V, 50 Hz |
| Potencia del motor (W) | No especificado |
| Número de velocidades | 3 |
| Iluminación | LED, reemplazable por servicio autorizado |
| Filtro antigrasa | Metálico, lavable en lavavajillas |
| Filtro de carbón | Reemplazo cada 4 meses, no lavable |
| Tipo de instalación | Extractora o filtrante (kit opcional) |
| Distancia mínima del plano de cocción | 65 cm (gas), 50 cm (eléctrica) |
| Material | Acero inoxidable |
| Nivel sonoro (dB) | Variable según velocidad |
| Clase energética | No especificado |
| Peso (kg) | No especificado |
Preguntas frecuentes - IHPC 9.4 LM X INDESIT
Preguntas de los usuarios sobre IHPC 9.4 LM X INDESIT
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones IHPC 9.4 LM X - INDESIT y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. IHPC 9.4 LM X de la marca INDESIT.
MANUAL DE USUARIO IHPC 9.4 LM X INDESIT

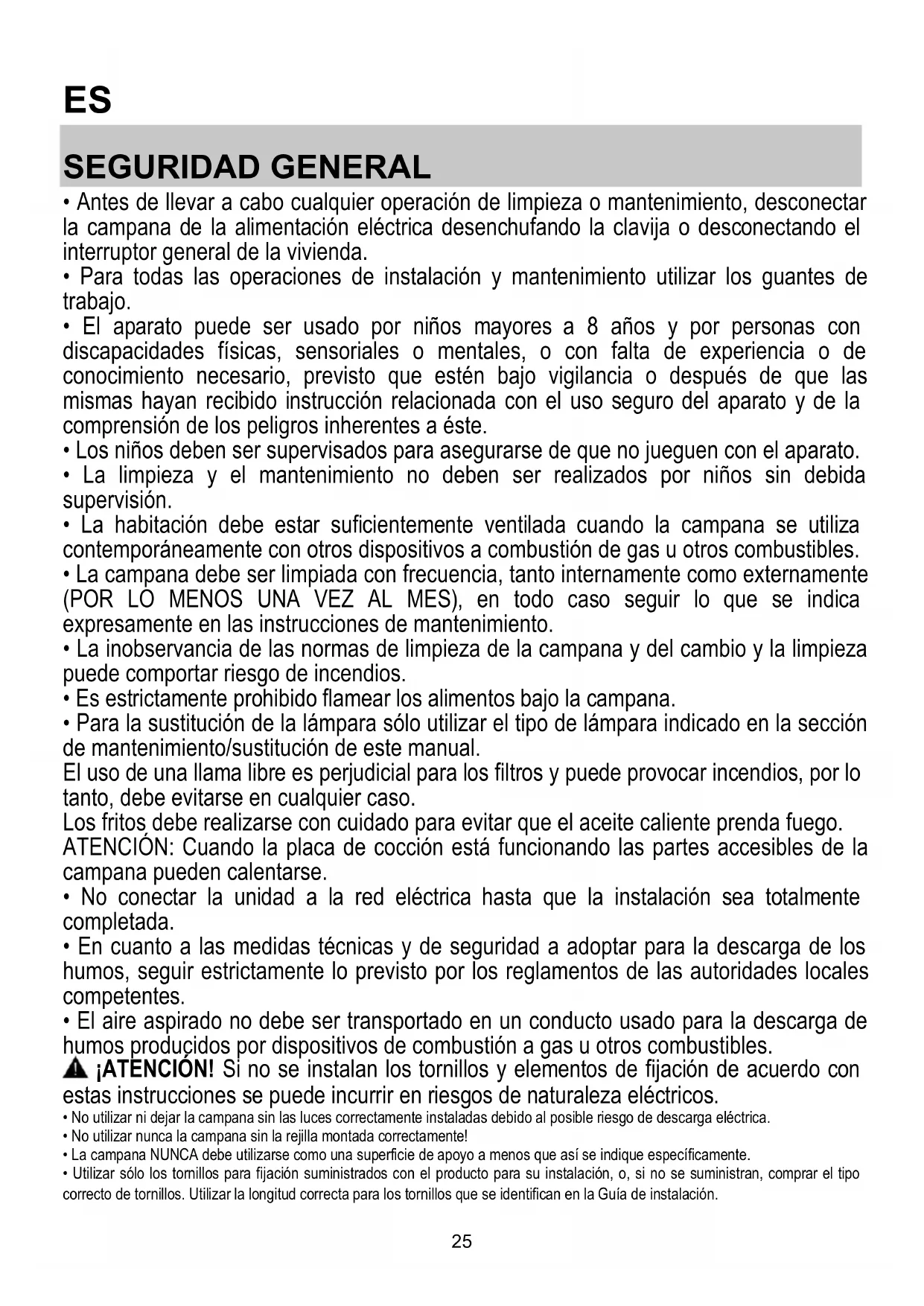

ES Instrucciones de uso
- Antes delearvaracaboqualquieroperaciondelimpiezoostenimiento,desconectar la campana de la alimentacionelectrica desenchufando la clavija o desconnectando el interruptor general de la vivienda.
- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
- El aparato pueda ser uso por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necessario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
- Los niños deben ser supervisados para asegurar de que no juguen con el aparato.
- La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente conotirosdispositivosacombustiondegasuotroscombustibles.
- La campana debe ser limpiada con fecuencia, tanto internamente como externamente (POR LO MENOS UNA Vez AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
- La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puedaported riesgo de incendios.
- Es strictamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y pueda provocar incendios, por lo tanto, deben evitarse en cualquier caso.
Los fritos deben realizarse con cuidado para evaporar que el aceite caliente prenda fuego. ATENCLON: Cuando la placac de cocci on está functiOnando las partes accesibles de la campana能把 calentarse. - No conectar la unidad a la red electrica hasta que la instalacion sea totalmente completada.
- En cuando a las medidas sociales y deseguidad aadoptar para la descarga de los humos, seguir strictamente lo previsto por los replanteos de las autoridades locales competentes.
- El aire aspirado no debe ser transporte en un conductor usado para la descarga de humos producidos por dispositivos de combustion a gas u或者其他 combustibles.
ATENCLl! Si no se instalan los tornillos y elementos de fijacion de acuero con把这些 instrucciones se possible incurir en riesgos de naturaleza electricos. - No utiliser nideojar la campana sin las luces correctamente instaladasupon al posible riesgo de descarga electrica.
- No utiliser nunca la campana sin la rejilla montada correctamente!
- La campana NUNCA debeutilize comouna superficie de apoyo a menos que asif se indique especificamente.
-
Utilizar solo los tumillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
-
En caso de duda, consulutar el centro de asistencia autorizzato o un similar personal calificado.
ATENCLON! No utilize con un programador, temporizador, mando a distancia分开 o qualquier other dispositivo que se active automatamente.
Mantener a los niños menos de 3 años alejados del equipo. Sin la vigilancia constante de unadulto,mantener el equipo alejado del alcance de niños menos de 8 años.
ATENCLON: el equipo no está destinado para ser puesto en funcionalmente mediante un dispositivo externo o un systema de mando a distancia separado.
Estequipmentnoestadestinadoalusoprofessional.Noutilizarel equipoalabierto.
Para evaporar el riesgo de lesiones personales, el equipo debe ser movilzano e instalado por dos o mas personas.
La instalacion, incluye ademas eventuales empalmes para la alimentacion hidrica (si estan previstos) y las conexiones elcricas, y las intervencciones de reparacion deben ser realizadas por personal qualificado.
Al finalizar la instalacion, conservar el material de embalaje (partes en plastico, polistireno, etc.) fuera del alcance de los niños para evaporar el riesgo de asfixia.
No usar el equipo cuando se está mojado o descalzo.
Nunca utilizes equipments para limpieza a vapor - riesgo de descarga electrica.
El material del embalaje es reciclable al 100% y está marcado con el symbolo de reciclaje
La campana puede ser diferente con disrespect a los dibujos de este manual, excepte las instrucciones para su uso, la manutencion y la instalacion son las mismas.
Atengase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales invenrientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sido idea para la aspiración de humos y vapeores producidos durante la cocción y para el uso domestico.
Es importante guardar este manual para poder consultar si suareshas necessities. En el caso deventa,de inutilidad o de mudanza, asegurar que quede junto al producto.
Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguidad.
No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
- Antes de instalar el aparato,controlar que todas sus partes no esten danadas. En caso contrario llamar al revendedor y no realizar la instalacion.
- La distancia minima entre la superficie de coccción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalacion del dispositivo para cocinar con gas especialcan una distancia mayor, hay que tenerlo en consideracion.
CONEXION ELECTRICA
La tension de redDebe corresponder con la tension indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aunuponés de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aunuponés de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoria de alta tension III, conforme con las reglas de instalación.
ATENCLON! Antes de reconectar el circuito de la campana a la red y de verificar el correcto functiOnamiento, controlar siempre que el cable de red fue montado
correctamente.
Si el cable no dispone de enchufe, conecte los cables tal como indica lasuma table:
Tensión y Frequencia de la red electrica
Consultar el valor indicado en la etiqueta de caracteristicas bajo el control del campana.
Conexión por cable
N:azul
L: marrón
Sustitución del cable de alimentacion
La campana está provista de un cable de alimentación especial; si el cable se daña, Solicite uno nuevo al Servicio de Asistencia Técnica.
EXTRACCION DE AIRE
(Para las versiones aspirantes)Conectar la campana en los tubos y en los orificios de escape de pared con diametro equivalente a la salute del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diametro inferior, determinar a una reduccion de los rendimentos de la aspiracion y un drastico aumento del ruido.
Se deslinda responsabilitad.
! Utilice un conducto cuya longitud sea la minima indispensable.
Utilice un conducto con el menor numero posible de curvas (angulo maximo de la curva: 90^ ).
! Evite los Cambios drásticos en la sección del conductor
! LaEmpresa declina cada responsabilidad en caso de que estas normas no Sean respetadas!
FILTRANTE O ASPIRANTE?
! Su campana extractora está lista para ser usada en version aspirante.
Para utiliser la campana en version filtrante se instala el KIT ACCESORIO.
Controle en las primeras paginas de este manual si el KIT ACCESORIO ya está proveido o si hay que comprarlo.
Note: Si proveido, en algunos casos, el Sistema de filtracion anadido a base de carbones activos podria estar ya instalado en la campana.
Las informaciones para la transformacion de la campana en version aspirante a version filtrante ya estan presentes en este manual.
Version aspirante
El vapor es evacuado hacer el exterior a travers de un tubo de escape introducido en el aró de sujeción que se enquiryra arriba de la campana.
ATENCLON
El diametro del tubo de escape debe ser igual al diametro del aro de sujecion.
ATENCLION!
Si la campana está provista de FILTER de carbón, hay que sacarlo.
Version filtrante
El aire aspirado vendr desgraso y desodorizo antes de ser alimentado de nuevo en la habitacion.
Para utiliser la campana en esta version es Necessary instalar un Sistema de filtración adicional a base de carbón activado.
MANDOS
La campana está dotada de un panel de mandos con control de las velocidades de aspiracion y control de encendido de la luz para la iluminacion del plano de cocción.
T1. Interruptor luz ON/OFF.
T2. Interruptor OFF/ velocidad 1
T3. SeLECTION velocidad 2
T4. Seleection velocidad 3
MANTENIMIENTO
Limpieza
Para la limpieza, utilise EXCLUSIVAMENTE un paño impregnado de detergente liquido neutro. INO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilise products que contengan abrasivos. INO UTILICE ALCOHOL! INO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Mantenimientos de los filtros
antigrasa
Retiene las particulas de grasa produidas cuando se cocina.
El filtro antigrasa metalico debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metalico puede Destenirse pero sus caracteristicas de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Mantenimiento del filtró al carbón
Retiene los olores desagradables producidos por la cocccion de alimentos.
La saturación del carbón activado ocurre desdeda mas o menos tiempo de uso prolongado,dependiendo del tipo de cocina y de la regularidad del limpieza del filtro de grasa. Enequalquier caso es必須o sustituir el cartucho al menos cada 4这点.
NO puede lavarse o reciclarse.
Filtro de carbón circular
Aplicar uno por lado para cubrir ambas rejillas de proteccion del rotor del motor, despues girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.
Sustitución de la lámpara
La campanaiene provista de un systemade iluminacion basado en la technologiaLED.
Los LEDs garantizan una optima iluminación, una duración hasta 10 vezes mayor de las lámparas tradiciones y permiten aborro el 90% de energia electrica.
Para reemplazar las lámparas, contactar el centro de servicios autorizado para los repuestos.
ELIMINACION
Este aparato vale el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos electricos y electrónicos (RAEE).
La correcta eliminacion de este producto evita consecuencias negativas para el medioambiente y la salute.
El symbolo en el producto o en los documents que se incluyen con el producto, indica que no se pueda tratar como residuo domestico. Esnecessary entergarlo en un punto de recogida para recicular aparatos electricos y electronicos.
Deséchelo con correligo a las normas medioambienteles para eliminación de residuos.
Para Obtener informacion mas detallada sobre el tratamento, recuperacion y reciclaje de este producto,pongase en contacto con su Municipalidad, con el service de eliminacion de residuos urbanos o la tiendaonde adquirio el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante uno horas antes de haber begun de cocinar. Aumente la velocidad solo si se produjera una grancantidad de homo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necessario paramantener un Buen rendimiento en la reduccion de los olores. Limpie el filtró o filtros de grasa cuando sea necessario paramantener un Buen rendimiento del filtró de grasa. Utilice el diametro maximal del systema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Si algo nuna pieza parece no funcionar, realice los seguidentes controles antes de llamar al Servicio de Asistencia:
- Si la campana no funciona:
Compruebeque:
- no haya interruptions de corriente.
-
se haya seleccionado una velocidad.
-
Si la campana presenta un rendimiento escaso:
Compruebe que:
- La velocidad del motor seleccionada es suficiente para lacantidad de homo y vapeores emitida.
- La comida está suficientemente ventilada para permitir una toma de aire.
- el filtro de carbón no está gastado (campana en version filtrante).
Si la campana se ha apagado durante el funcionaamento normal:
Compruebe que:
-
no haya interruptions de corriente.
-
el dispositivo de Interruption omnipolar no se ha disparado.
En caso de eventuales anomalías en el funciona, antes de dirigirse al service de asistencia, desconectar el aparato de la alimentación electrica, extrayendo el enchufe al menos durante 5seguidos, yupones conectarlo neutramente. Si la anomía de funciona no desaparece, dirigirse al service de asistencia.
DATOS TÉCNICOS
| Altura (cm) | Ancho (cm) | Profundidad (cm) | Ø del tubo de salute (cm) |
| 71-100,5 | 90 | 40 | 15-12,5-12 |
| 82-111 | |||
| 71-100,5 | 60 | 40 | 15-12,5-12 |
| 82-111 |
CE
Componentes no suministrados con el producto
Puede descargarse las Instrucciones de seguridad, el Manual del usuario, la Ficha del producto y los Datos de energia:
- Visitando nuestra頁a web docs.indesit.eu
- Usando el número QR
- Internacionalmente, como en el caso de la garantía, se leece un sumo de dos códigos.
- Por un meadow, como en el caso de la garantía, se leece un sumo de dos códigos.
- En el caso de la garantía, se leece un sumo de dos códigos.
- En el caso de la garantía, se leece un sumo de dos códigos.
- En el caso de la garantía, se leece un sumo de dos códigos.
- En el caso de la garantía, se leece un sumo de dos códigos.
- En el caso de la garantía, se leece un Sumo de dos códigos.
- En el caso de la garantía, se leece un Sumo de dos códigos.
- En el caso de la garantía, se leece un Sumo de dos códigos.
- En el caso de la garantía, se leece un Sumo de dos códigos.
- En el caso de la garantía, se leece un Sumo de dos códigos.
- En el case de la garantía, se leece un Sumo de dos códigos.
- En el case de la garantía, se leece un Sumo de dos códigos.
- En el case de la garantía, se leece un Sumo de dos códigos.
- En el case de la garantía, se leece un SumO de dos coidgos.
- En el case de la garantía, se leece un SumO de dos coidgos.
PT
SEGURANÇA GERAL
Se o exaustor foridotado flltrros de carva ativo,estes deverao ser retirados.
Versão filtrante
Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NAO UTILIZE ALCOOL!
