IHPC 9.4 LM X - Exaustor de cozinha INDESIT - Manual de utilização gratuito

Marca	Indesit
Modelo	IHPC 9.4 LM X
Tipo de produto	Exaustor aspirante/filtrante
Largura (cm)	90
Profundidade (cm)	40
Altura (cm)	71 - 100.5 (ajustável)
Diâmetro do duto de evacuação (mm)	150
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor (W)	Não especificado
Número de velocidades	3
Iluminação	LED, substituível por serviço autorizado
Filtro anti-gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão	Substituição a cada 4 meses, não lavável
Tipo de instalação	Aspirante ou filtrante (kit opcional)
Distância mínima do plano de cozimento	65 cm (gás), 50 cm (elétrico)
Material	Aço inoxidável
Nível de ruído (dB)	Variável conforme a velocidade
Classe energética	Não especificado
Peso (kg)	Não especificado

Perguntas frequentes - IHPC 9.4 LM X INDESIT

Qual é a distância mínima entre o exaustor e a placa de cozimento?

A distância mínima é de 65 cm para um fogão a gás ou misto, e de 50 cm para um fogão elétrico. Respeite sempre as instruções do fabricante do fogão se uma distância maior for indicada.

Como limpar os filtros anti-gordura?

Os filtros anti-gordura metálicos devem ser limpos pelo menos uma vez por mês. Você pode lavá-los à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo curto. Note que a lavagem na máquina de lavar louça pode descolorir o filtro, mas isso não afeta seu desempenho.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 4 meses no máximo, pois não pode ser limpo nem regenerado. A frequência depende do uso e da regularidade da limpeza do filtro anti-gordura.

Como instalar o exaustor na versão filtrante?

Para usar o exaustor na versão filtrante, você deve instalar um kit de acessórios (vendido separadamente ou fornecido conforme o modelo). Este kit inclui um filtro de carvão adicional. Siga as instruções do manual para a transformação.

O que fazer se o exaustor não funcionar?

Verifique primeiro se não há corte de energia e se uma velocidade foi selecionada. Se o problema persistir, desconecte o exaustor por cerca de 5 segundos e reconecte. Entre em contato com o serviço pós-venda se o mau funcionamento continuar.

Como substituir as lâmpadas LED do exaustor?

As lâmpadas LED só podem ser substituídas por um centro de serviço autorizado. Entre em contato com o serviço pós-venda para solicitar as peças de reposição adequadas.

Posso usar o exaustor sem filtro montado?

Não, nunca use o exaustor sem a grelha e os filtros corretamente montados. Isso pode apresentar risco elétrico e danificar o aparelho.

Como reduzir o ruído do exaustor?

Use a velocidade mínima para cozimentos leves e aumente apenas em caso de fumaça ou vapor intenso. Certifique-se de que o duto de evacuação tenha o diâmetro recomendado (150 mm) e que seja o mais curto e reto possível.

O exaustor pode ser usado com uma placa a gás?

Sim, mas a distância mínima deve ser de 65 cm e o ambiente deve estar suficientemente ventilado. Nunca flameje alimentos sob o exaustor.

Onde encontrar a placa de identificação com os códigos do aparelho?

A placa de identificação está localizada no interior do exaustor. Ela indica a tensão, potência e os códigos do aparelho necessários para o serviço pós-venda.

MANUAL DE UTILIZADOR IHPC 9.4 LM X INDESIT

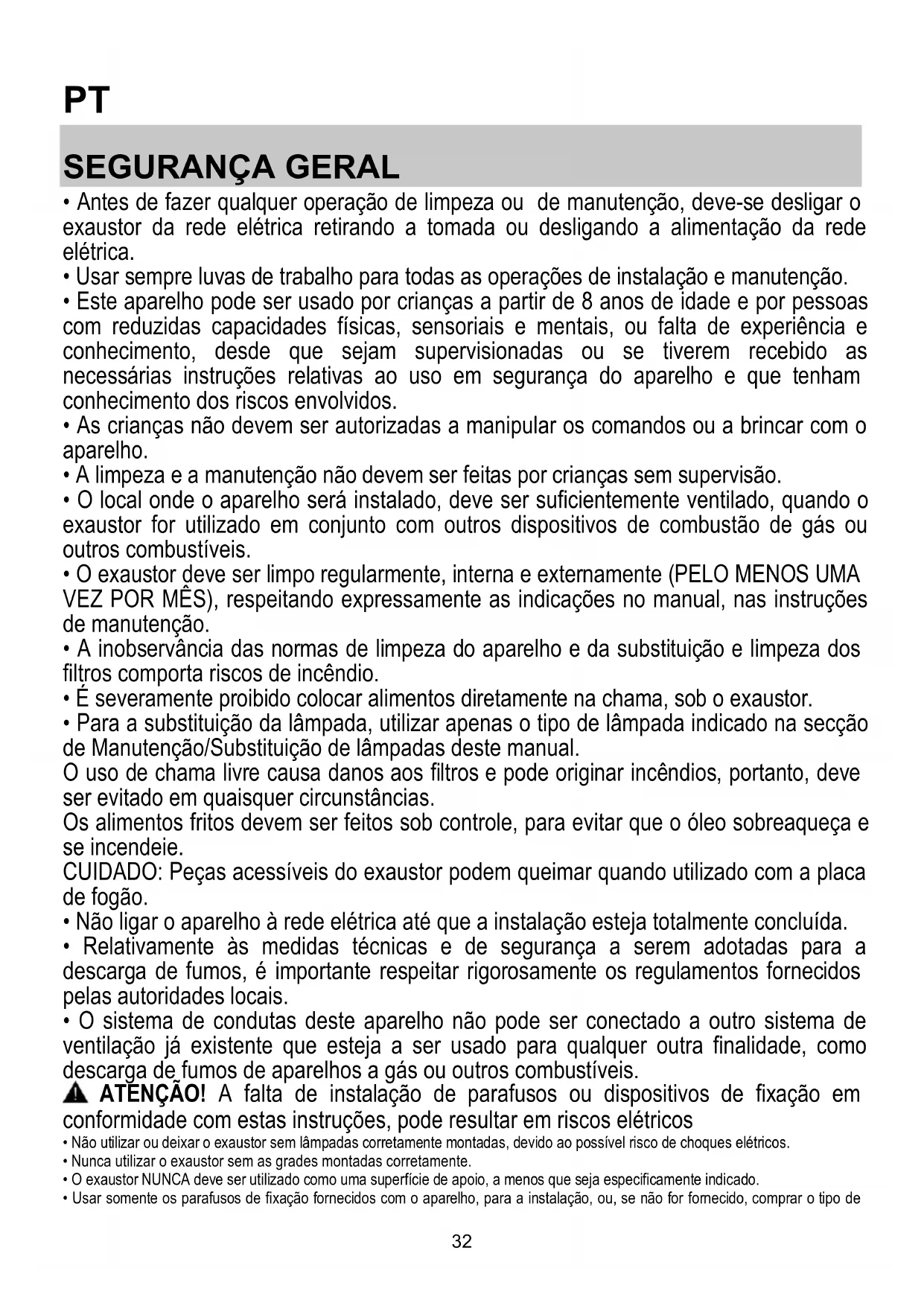

PT Instruções de uso

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALías DE FUNCIONAMIENTO

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiencia e conheçimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segança do aparecido e que tenham acontecimiento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• À limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho sera instalado, deve ser suficientamente ventilado, quando o exaustor for utilizeso em conjunto com outros dispositivos de combustao de gas ouculos combustiveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez por MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros compora riscos de incério.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
  O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstâncias.
  Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças acessveis do exaustor podem queimar quando utilizesc com a placar de fogão.
• Não ligar o aparecido à rede electrica às que a instalação está totalmente conclusão.
• Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conduitas deste aparecido não pode ser connectado à outras sistemas de ventilação já existente que está a ser uso para qualquer outras finalidades, como descarga de fumes de apareiros a gás ou outros combustíveis.
  ATENÇÂO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscosétricos
• Não utilizes ou deixa o exaustor sem lâmpadas corretemente montadas, devido ao possivel risco de choques eletricos.
• Nunca utilizes exaustor sem as grades montadas corretamente.
• O exaustor NUNCA delve ser'utilizzato como una superficie de apoyo, a menos que sera especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não forémico, comprar o tipo de

parafuso correto.

• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvida, consulutar um centro de assistência autorizzato ou专业技术o qualificado.

ATENÇA! Não utilizes com um programador, temporizador, telecomando分开 o qualquer及其他 dispositivo que se ativa automaticamente.

Manter as crianças meores de 3 anos afastadas do aparelho. Quando nao vigiadas por um adulto, as crianças meores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇA: o aparecido não deve ser operado mediante um dispositivo externo ou atravesemosumsystema de commando à distancia separado.
1 Este aparelho não se destina ao uso profisional. Não utilizez o aparelho ao ar livre.
Para evaporar o risco de ferimentos pessoas, o aparecido deve ser movido e instalado por das ou mais pessoas.
A instalação - incluindo quando quaisquer connexões para fornecimento de água (caso previsto) e as ligações electrolyicas - e as operações de reparação devem ser realizadas por pessoal qualificado.

Uma vez conclusa a instalacao, o material de embalagem (peças de plastico, poliestireno, etc.) deve ser mantido fora do alcance das crianças para fazer o risco de asfixia.

Não'utilizar o aparecido quando estiver molhado ou descalço.

Nunca utilizes um aparibo de limpeza a vapor para limpar o aparheiro - risco de如何去 eltrico.

O material de embalagem é 100% reciclavel e está marcado com o símbolo da reciclagem

O exaustor pode ser esteticamente differente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadpe por eventuais inconvenientes, danos ou incéndios provocados ao aparelho, derivantes da inobservança das instruções indicadas neste manual. O exaustor foi concebido para a aspiracao de fumos e vapores de cozedura e é destinado exclusivamente para uso domestico.

• É importante conservar este manual para eventuels consultas futuras.
  Em caso de vendau mudanca, certifique-se que omanual acompanha o produits.
  Leia cuidadosamente as instruções: aparemimportantes informações sobre a instalação, uso e segurarca.
• Não efectue variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.

• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

• A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolyticos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta指示ação.

CONEXÃO ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caractéricas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo(beforea instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo(beforea instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇA! Antes de conectar novamente o circuito do exaustor com a alimentação

elétrica, verificar o seu funciona, e verificar se o cabo de rede está montado corretemente.

Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aabela seguinte:

Tensão da rede eletrica e frequência

Consultar o valor indicado na etiqueta de caracteristicas no interior do exaustor.

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danIFICado, efetuar um pedido ao service de assistência técnica.

SAÍDA DO AR

para as versoes apsirantes)

Conectar o exaustor aoos tubo e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiacao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com comprimento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possivel de curvas (angulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da segao do tubo (diametro).
! Caso estas normas nao sejam respeitas a Empresa declina qualquer responsabilitad.

FILTRANTE OU ASPIRANTE?

O seu exaustor está pronto para ser utilizado na versão aspirante.

Para utiliser o exaustor na versão filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginases deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separadamente.

Note: Se for fornecido com o equipamento, em eles cases, o Sistema de filtragem adjunta à base de carão activo pode já estar instalado no exaustor.

As informacoes para a transformacao do exaustor da versao aspirante a versao filtrante ja está contidas在此 manual.

Versão aspirante

Os vapes são evacuados para o exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontra sobre o exaustor.

ATENÇAIO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇAIO!

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adiconal a base de carva ativado.

COMANDOS

O exaustor vem equipado com um paine de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

T1. Interruptor luz ON/OFF.
T2. Interruptor OFF/velocidae 1
T3. Selecção velocidade 2
T4. Selecção velocidade 3

MANUTENÇA

Limpeza

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenientes da cozedura.

O Filtró de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens na性强ina da louça, mas as suas caractésticas de filtração não se alteram.

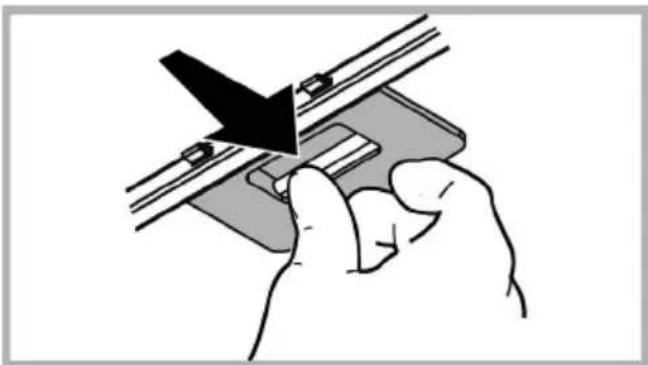

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Manutenção do filtró a carvalho

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do filtró de carvalo atrvado verificá-se antes um uso mais ou menos prolongado, em funcão do tipo de cozedura e da regularidade da limpeza do filtró de gorduras.

Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um em cada lado para cobrir ambas as grehas de protecao do impulsor do motor, depuis disso vire a pegao no sentido dos ponteiros dos relógios.

Para a desmontagem vire no sentido contrário aos ponteiros dos relógios.

Substituição das lâmpadas

A coífa é dotada de umsystema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lampadas tradiconais e economizam 90% de energiaétrica.

Para a substituição das lampadas, contatar o centro de serviços autorizado de peças de reposicao.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produto, estara aaabar a evitar potencias consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada deeste produto.

O*simbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrario,deer sa depositado no respecivo centro de recolha para a reciclagem de equipamento eltrico e eletrono.

A eliminação deverá ser efetuada em conformidade com as nomas ambientais locais para a eliminação de desperçiros.

Para obter informacoes mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de deserdimentos domesticos ou a loja ond adquiriu o produit.

Aparelho projetado, testado e fabricado de acordo com:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para uma'utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha o em uso por mais osculos minutois antes terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas semente em situações extremas. Substitua o(s) filtró(s) a carvalo quando necessário, para manter uma boa eficiência na redução dos odeores. Limpe o(s) filtró(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do Sistema de conduitas indicado neste manual para optimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efectuar seguides controlos simples:

• Se o exaustor não funciona:

Verificar que:
- não há errúçao de corrente.
- foi seleccionada uma velocidade.

• Se o exaustor tiver uma performance refraca:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogo é suficientemente arejado para permitir uma tomada de ar.

• O FILTER de carvão não está gasto (exaustor em versão filtrante).

• Se o exaustor desligar durante o funcionaamento normal:

Verificar que:

• não há errúçao de corrente.

• o dispositorio de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retirar a ficha para desligá-lo por um breve periodo da rede elétrica principal (pelos menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servço de assistência Tecnica. Se o problema de funciona persistir, contacte o servço de assistência.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de descarga (cm)
71-100,5 82-111	90	40	15-12,5-12
71-100,5 82-111	60	40	15-12,5-12

CE

Componentes não fornecidas com o produits.

Pode transferir as Instruções de Segança, o Manual do Utilizador, a Ficha do Produto e os Dados Energéticos:

• Visitando o,isso website docs.indesit.eu
  Utilizando o documento QR
• Em alternativa, contacte o,isso Servico Pós-venda (atravs do número de téléphone contido no livrete da garantia). Ao contactar o,isso Servico Pós-Venda, indique os@cóigos fornecidos na placá de identificacao do seu produit.

DE
