Marka	Indesit
Model	IHPC 9.4 LM X
Ürün Tipi	Emici/filtreli davlumbaz
Genişlik (cm)	90
Derinlik (cm)	40
Yükseklik (cm)	71 - 100.5 (ayarlanabilir)
Egzoz kanalı çapı (mm)	150
Elektrik beslemesi	220-240 V, 50 Hz
Motor gücü (W)	Belirtilmemiş
Hız sayısı	3
Aydınlatma	LED, yetkili servis tarafından değiştirilebilir
Yağ filtresi	Metalik, bulaşık makinesinde yıkanabilir
Kömür filtresi	4 ayda bir değiştirilmeli, yıkanamaz
Kurulum tipi	Emici veya filtreli (opsiyonel kit)
Ocak minimum mesafesi	65 cm (gaz), 50 cm (elektrik)
Malzeme	Paslanmaz çelik
Ses seviyesi (dB)	Hıza göre değişken
Enerji sınıfı	Belirtilmemiş
Ağırlık (kg)	Belirtilmemiş

Sık sorulan sorular - IHPC 9.4 LM X INDESIT

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum mesafe gazlı veya kombili ocak için 65 cm, elektrikli ocak için 50 cm'dir. Daha yüksek bir mesafe belirtilmişse ocak üreticisinin talimatlarına her zaman uyun.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri ayda en az bir kez temizlenmelidir. Agresif olmayan bir deterjanla elde yıkayabilir veya düşük sıcaklıkta kısa programda bulaşık makinesinde yıkayabilirsiniz. Bulaşık makinesinde yıkamanın filtrede renk solmasına neden olabileceğini unutmayın, ancak bu performansı etkilemez.

Kömür filtresi ne zaman değiştirilmelidir?

Kömür filtresi en fazla 4 ayda bir değiştirilmelidir, çünkü temizlenemez veya yeniden oluşturulamaz. Sıklık, kullanım ve yağ filtresinin düzenli temizliğine bağlıdır.

Davlumbaz filtreli versiyonda nasıl kurulur?

Davlumbazı filtreli versiyonda kullanmak için bir aksesuar kiti (modele göre ayrı satılır veya birlikte verilir) kurmanız gerekir. Bu kit ek bir kömür filtresi içerir. Dönüşüm için kılavuzdaki talimatları izleyin.

Davlumbaz çalışmazsa ne yapmalıyım?

Öncelikle elektrik kesintisi olmadığını ve bir hız seçildiğini kontrol edin. Sorun devam ederse, davlumbazı yaklaşık 5 saniye fişten çekin ve tekrar takın. Arıza devam ederse servise başvurun.

Davlumbaz LED lambaları nasıl değiştirilir?

LED lambalar yalnızca yetkili servis merkezi tarafından değiştirilebilir. Uygun yedek parçaları sipariş etmek için servis merkezine başvurun.

Davlumbazı filtre takılı olmadan kullanabilir miyim?

Hayır, ızgarayı ve filtreleri düzgün şekilde takmadan davlumbazı asla kullanmayın. Bu elektrik riski oluşturabilir ve cihaza zarar verebilir.

Davlumbazın sesi nasıl azaltılır?

Hafif pişirmelerde minimum hızı kullanın ve yalnızca yoğun duman veya buhar durumunda artırın. Egzoz kanalının önerilen çapta (150 mm) olduğundan ve mümkün olduğunca kısa ve düz olduğundan emin olun.

Davlumbaz gazlı ocakla kullanılabilir mi?

Evet, ancak minimum mesafe 65 cm olmalı ve oda yeterince havalandırılmalıdır. Davlumbazın altında asla yiyecekleri alevlendirmeyin.

Cihaz kodlarının bulunduğu etiket nerede bulunur?

Etiket davlumbazın iç kısmında bulunur. Servis için gerekli voltaj, güç ve cihaz kodlarını gösterir.

KULLANIM KILAVUZU IHPC 9.4 LM X INDESIT

TR Kullanma Kilavuzu

AR

INDESIT

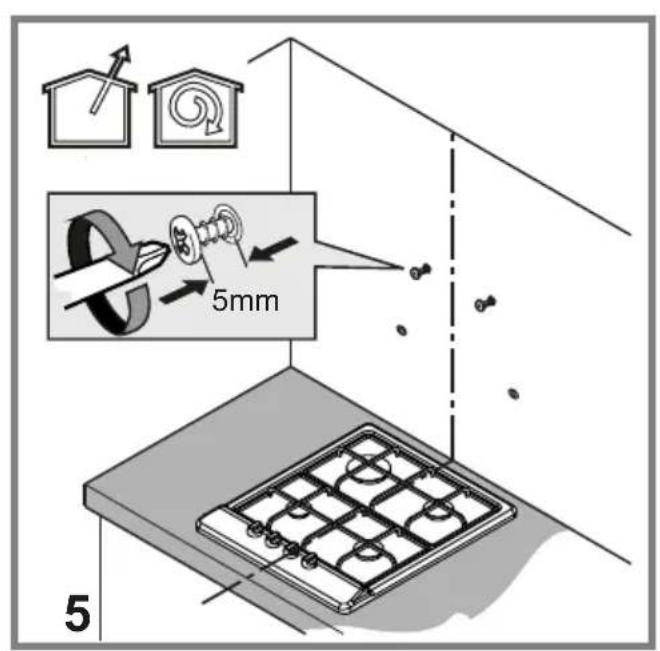

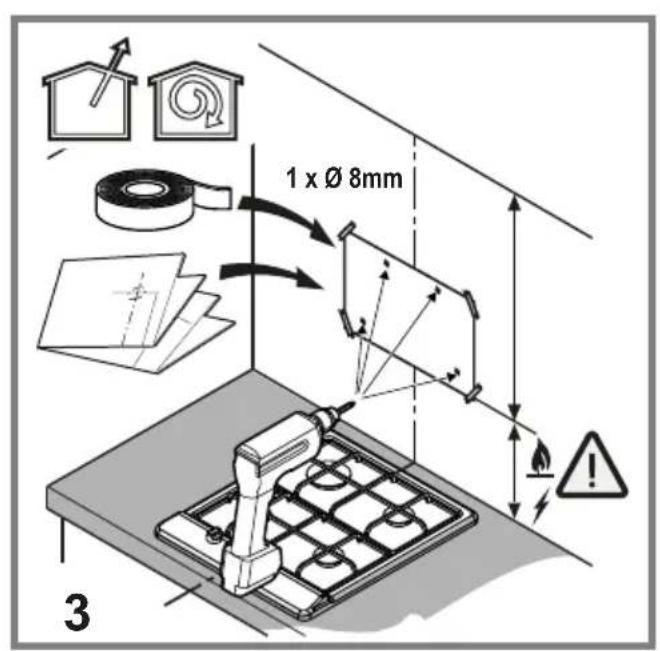

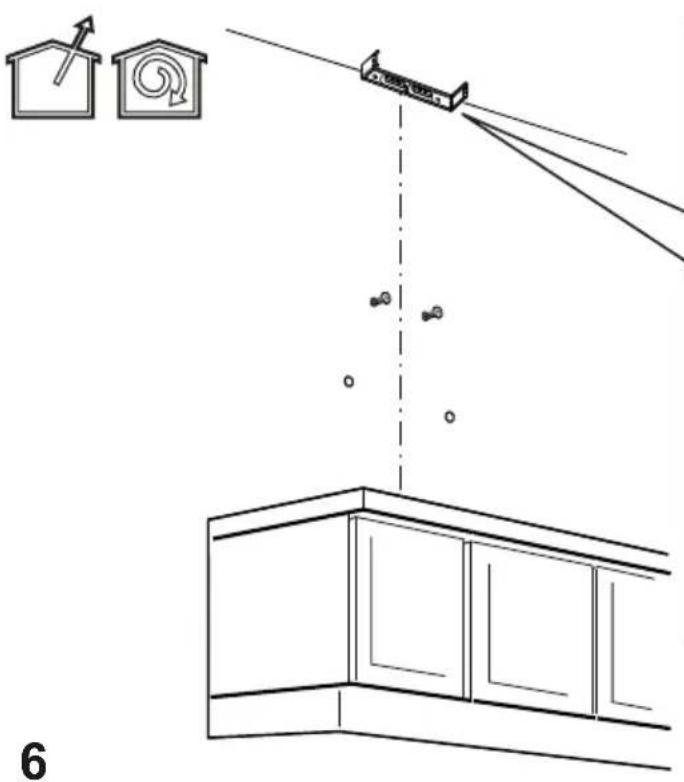

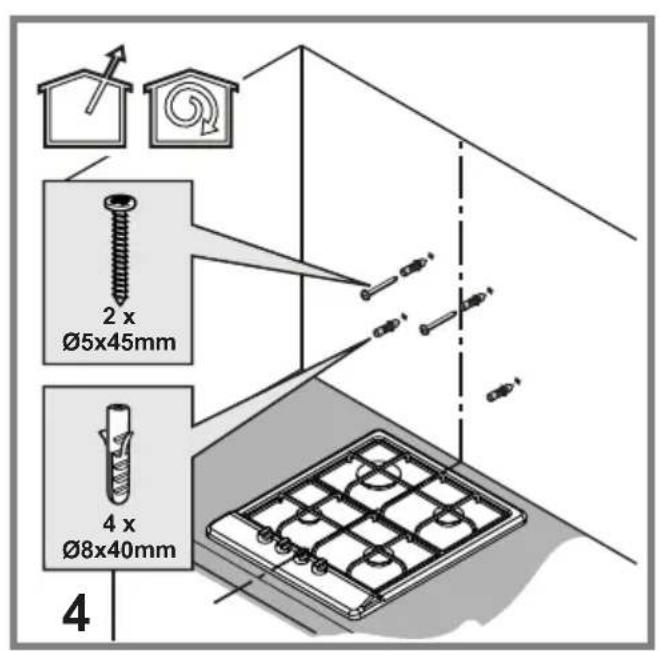

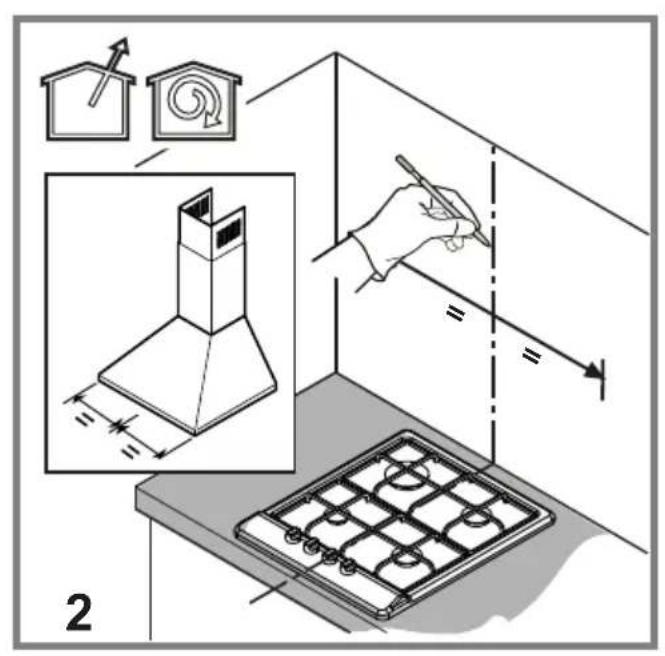

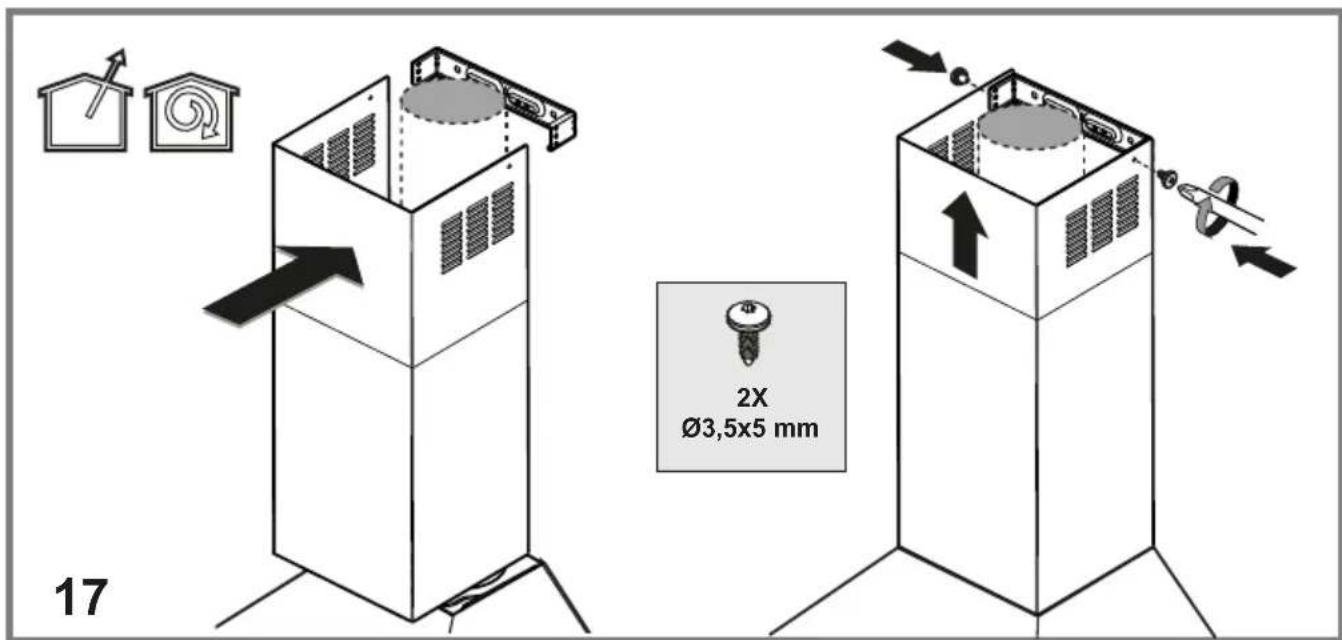

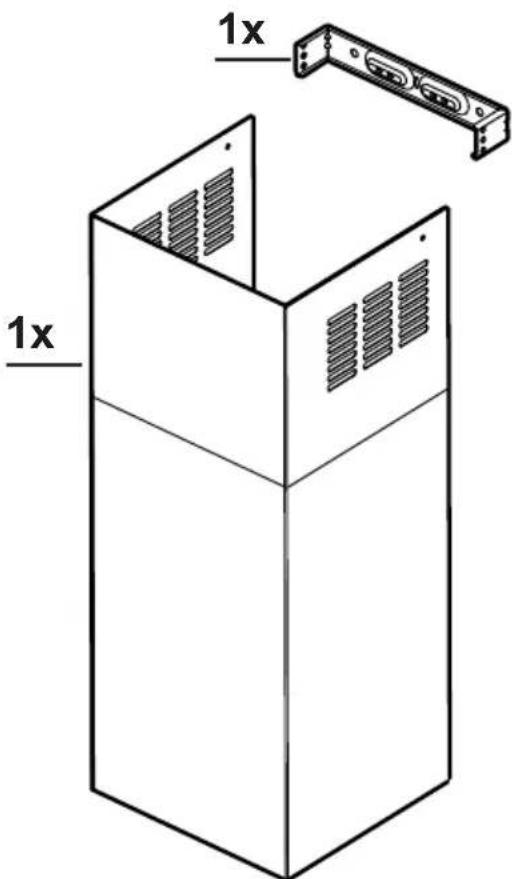

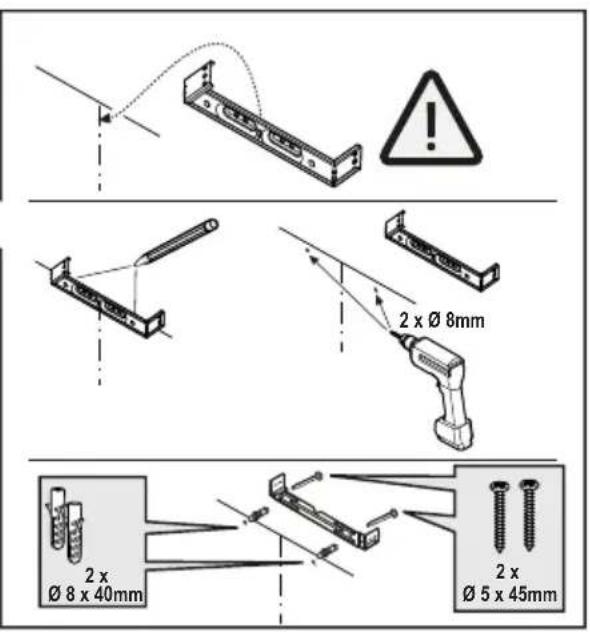

2x

03,5x5 mm

6x

05x45 mm

2x

一

7

8

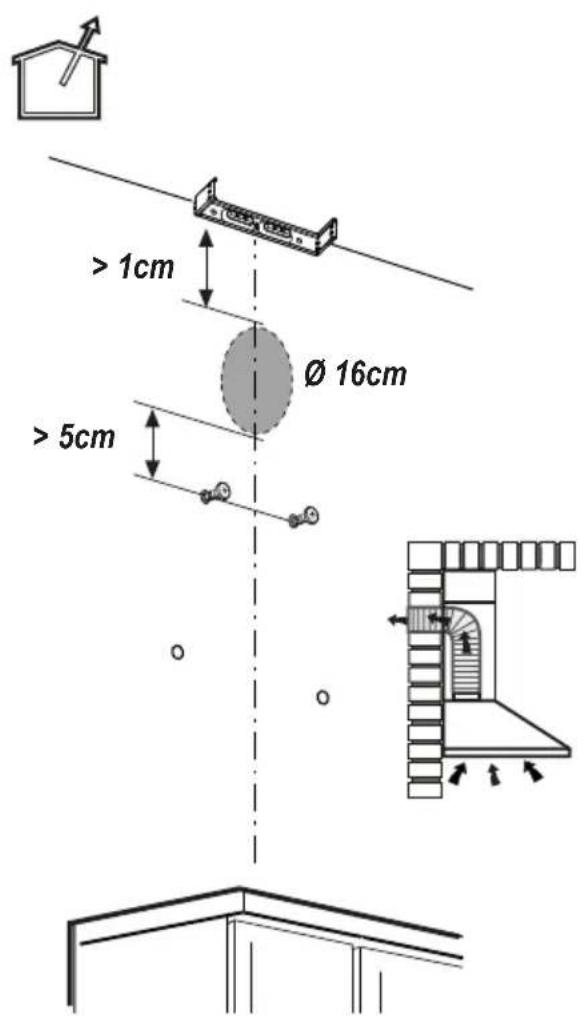

$$ \begin{array}{c c c} & & \text {> 1 c m} \ & V & \ & \sim H z & X - 2 c m \ & \text {> 3 c m} \end{array} $$

IT

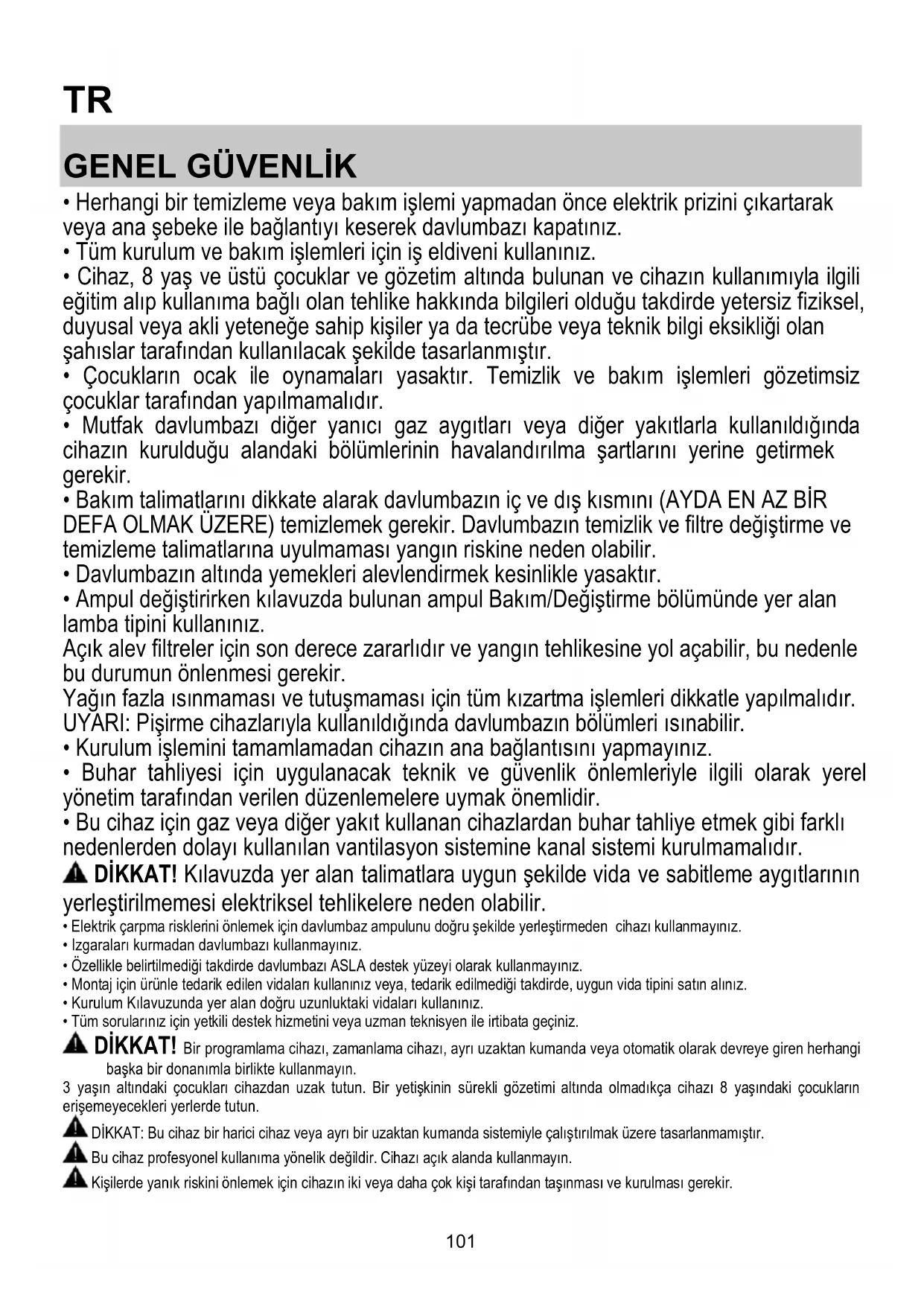

SICUREZZA GENERALE

• Herhangi bir temizleme veya bakim islemi yapmadan once elektrik przyzini Çıkartarak veya ana sebeke ile baglantıyı keserek davlumbazi kapatiniz.

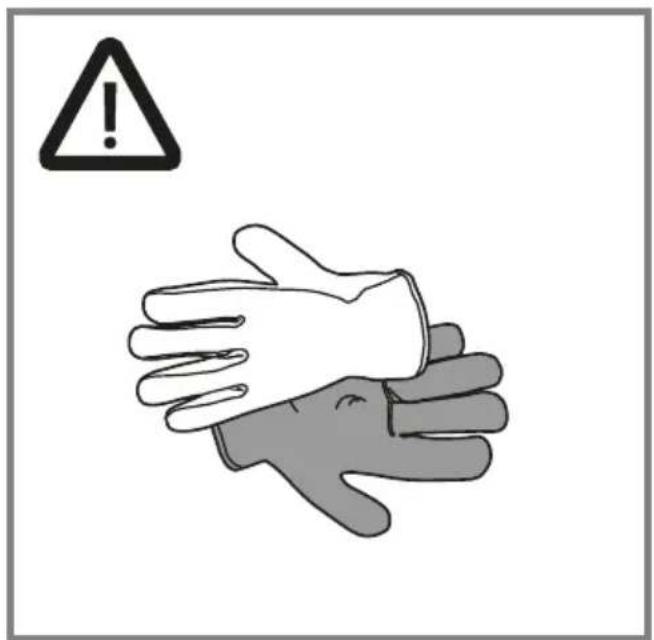

• Tüm kurulum ve bakim ilemleri icin is eldiveni kullaniniz.
• Cihaz, 8 yaş ve üstü;cocuklar ve gozetimALTHinda bulunan ve cihazın kullanımlıyla ilgili erfolim alip kullanıma®,...,olan tehlüke hakkinda bilgileri olduğu takdirde yetersiz fiziksel,duyusal veya akli yeteneşe sahip kılıyer ya da tecürbe veya teknik bilgi eksikligi olan sahislar tarafindan kullanilacak sekilde tasarlanmistr.
• Cocuklarin oçak ile oynamaları)yasaktı. Temizlik vebakımlemleri gozetimsiz cocuklar tarafindan yapilmamalidir.
• Mufak davlumbazi dhey yanici gaz aygtilari veya dhey yakitlarla kullanildiginda cihazin kurulduğu alandaki böllumlerinin havalandirilmaşartlarini yerine getirmek gerekir.
• Bakim talimatlari n dikkate alarak davlumbazin ic ve dis kismini (AYDA EN AZ BIR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazin temizlik ve filtre degistirme ve temizleme talimatlarina uyulmaması yangın riskine neden olabilir.
• Davlumbazin alta yemekleri alevlendirmek kesinlikle)yasaktir.
• Ampul degistirken kilavuzda bulunan ampul Bakim/Deigiistirme böllumunde yer alan lamba tipini kullaniniz.

Açık alev filtrreler,—in son derece zararlidir ve yangın tehlikesine yol acabilir, bu nedenle bu durumun önlenmesi gerekir.

Yağın fazla,isinmaması ve tutşmaması icin:tüm kizartma ilemleri dikkatle yapilmalidir. UYARI: Pişirme cihazlariyla kullanıldışında davlumbazın bolümleri isinabilir.

• Kurulum islemini tamamlamadan cihazin ana baglantisini yapmayiniz.
• Buhar tahiyesi增長 uygulanacak teknik ve guvenlik onlemleriyle ilgili olarak yerel yonetim tarafindan verilen duzenlemelere uymak onemlidir.
• Bu cihaz icin gaz veya diger yakit kullanan cihazlardan buhar tahiye etmek gibi farkli nedenlerden dolayi kullananvantilasyon sisteme kanal sistemi kurulmamalidir.

DIKKAT! Kilavuzda yer alan talimatlara uygun sekilde vida ve sabitleme aygittarinin yerleşirilmemesi elektriksel tehlikelere neden olabilir.

• Elektrik carma risklerini onlemek icin davlumbaz ampulunuDOGRU sekilde yerlestirmeden cihazi kullanmayiniz.
• Izgaralari kurmadan davlumbazi kullanmayiniz.
• Özellikle belirtilmedişi takdirde davlumbazi ASLA destek yüzeyi olarak kullanmayiniz.
  Montaj iin urnle tedarik edilen vidaril kullaniz vya, tedarik edimedigi takdirde, uygun vida tipini satin aliniz.
• Kurulum Kilavuzunda yer alanDOGru uzunluktaki vidalarikullaniniz.
• Tum sorulariniz icin yetkili destek hizmetini veya uzman tekniysen ile irtibata geziniz.

DIKKAT! Bir programlama cihazi, zamanlama cihazi, ayruzaktan kumanda veya otomatik olarak devreye giren herhangi baska bir donanimla birlikte kullanmayin.

3 Yaşın altindaki;cocuklari cihazdan uzak tutun. Biryetiskin surekli gozetimi altinda olmadikça cihazi 8 Yaşındaki;cocuklarin erisemeyeckleri yerlerde tutun.

DIKKAT: Bu cihaz bir harici cihaz veya ayri bir uzaktan kumanda sistemyle calistirilmak üzere tasaranmamistr.
Bu cihaz profesyoneI kullaimay onelik degildir.Cihazi aik alanda kulla'mayin.
Kisilerde yanik riskini onlemek icin cihazin iki veya daha cok kişi tarafindan taşınmasi ve kurulmasi gerekir.

Su beslemsi (ongorulmse) icin muhtemel rakorlar ve elektrik baglantilar da dahil kurulum ve onarim islemleri ehil personel tarafindan yapilmalidir.

Boğulma riskini onlemek icin kurulum tamamlandiktan sonra ambalajlama malzemelerini (plastik, polistirol parçalar, vb.) Çocuklarin erisemeyeceleri yerlerde saklayın.

Ayaklariniz Islak veya ciplakken cihazi kullanmayin.

Cihazi kesinlikle buharli temizlik amacyla kullanmayin: elektrik carpmasi riski mevcuttur.

Ambalaj malzemeleri 100 oraninda geri donustrulebilir ve uzerlerinde geri donusum simgesi bulunur

Kullanma kilavuzunda gosterilen sekillere nazaran davlumbazin farkli fonksiyonlan olabilir, fakat kullanma taliomati, bakimi ve montaji ayni sekilde kalyor.

Bu el kitabinda belirtlen talimatlara adim adim riayet ediniz. Uretici, bu el kitabinda yar alan talimatlara riayet etmemekten kaynaklanan olasi arizalara, sebep olunan hasar veya yanginlar iliskin hisbir sorumluluk kabul etmez. Davlumbaz yemek pisirilirken ortaya cikan duman ve buharin cekilmesi amacyla ve sadece evderde kullanilmak uzere tasaranmistir.

• Bu kullanim kulavuzunu ileride ihtiya duyulabilecek heranda basvurulabilmesi icin muhafaza etmek onemlidir. Urunun satilmasi, baskasina verilmesi yada tasinmasi esnasinda bu kullanim klavuzunun da urun ile birlikte kalmasina ozen gosteriniz.

• Talimatlari dikkatle okuyunuz: Kurulum, kullanim ve güvenlik ile ilgili;cok onemli bilgiler icerir.
  Gerek urun uzerinde gerek ise tahlivi kanallarinda ne elektrksel ne de yapsal tadilatlar yapmayizim.
  Cihazin kurulumuna baslamadan once tum parçalarin kullanilabilir halde oldugunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz.

• Ocagün üzerindeki pişirme kaplari,—çın destek yüzeyleri ile ocak davlumbazınin en alçak kismiarasindaki minimum mesafe, elektrikli—isiticiilardan 50 cm, gaz veya gazlaelektrikle calisan ocaklardan 65~cm ’den az olmamaldir.

Gazl ocalarin kurulumuyla ilgili olarak talimatarda daha fazla mesafe belirtilyorsa, buna bagli kalinmalidir.

ELEKTRIK BAGLANTISI

Ana güç kaynagi davlumbazın icinde yer alan plakada belirtilen degere uygun olmalıdir. Davlumbazi varsa bir fiş ile mevcut dizenlemelere uygun bir prize takıp erisilebilir bir alana yerleştiniz. Kurulumdan sonra da eşer cihazın fişi yok ile (doğanşsebeke,)thing) veya pris erisilebilir bir yerde degilse, aşırı akim kategorisi III ile ilgili kosullar altinda ana kablonun baglantisin tamamen kesilmesini-SAglayan, standartlara uygun Çift kutuplu bir anahtar kullanin.

UYARI: Davlumbazi anaGPC kaynagina yeniden baglamadan ve etkin sekilde calistigiinikontrol etmeden once,anaGPC kaynagikablosunun duzgün takilip takilmadiigiinidenetleyin.

Kabloda fiş yoksa, kablo damariarini asagidaki tabloya dikkat ederek baglayin:

Sebeke gerilimi ve frekansi

Davlumbazin icindeki özellik etiketinde verilen degerlere basvurun.

Kablo damari baglantilari

N:mavi

L: kahverengi

Elektrik kablosunundehyişirilmesi

Davlumbaz Özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise BAŞvurun.

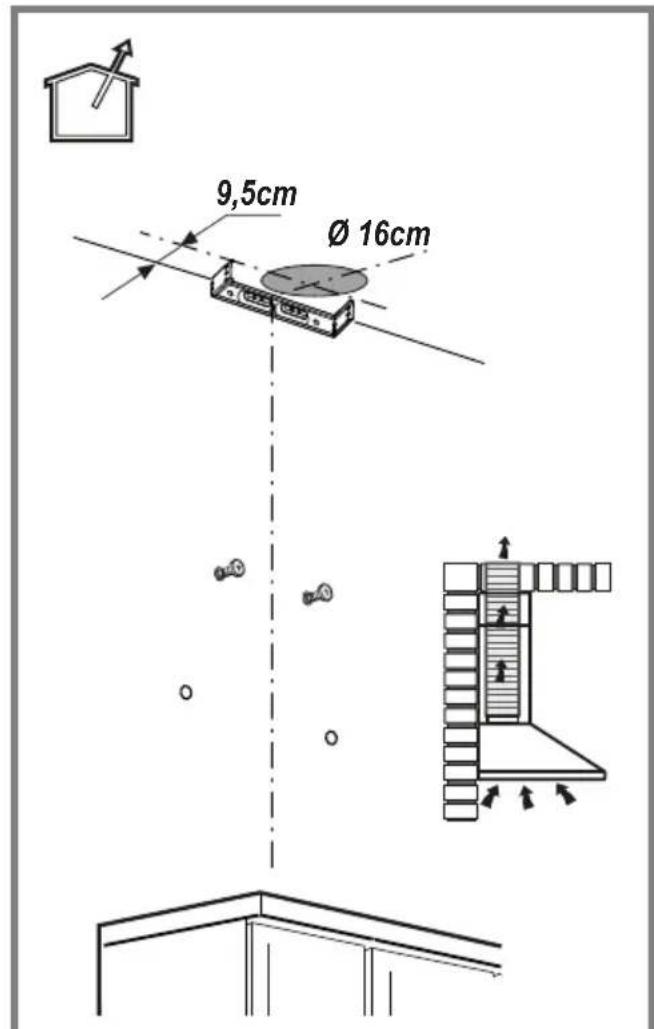

HAVANIN BOŞALTILMASI

(Aspirasyonlu versiyonlar icin geleerlidir)

Davlumbazi duvardaki cikis borularina ve agrezilarina baglayiniz. Diametresi hava cikisiyla ayni olmalidir (baglanti halkasi).

Borularin ve duvardaki az capi qikis boralarin emme gucunun iy calismasini azaltir ve gurultuyu buyuk olcude artirir.

Dolayisiyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.

! Mümkür olan en kisa boyda tahiye borusu kullanin
! En az sayida dirsege sahip boru kullanin (Maksimum dirsek aci: 90^
! Borunun kesitinin ( genisliginin ) ani olarak degismesinden kaçınin.
! Üreticiirma, bu kurallara uyulmaması halindeDOGABILEcek zararlar ile ilgili hiç bir sorumluluk kabul etmez.

FILTRE EDEN MI YOKSA ASPIRASYON YAPAN VERSIYON MU?

! Davlumbaziniz aspirasyonlu versiyonda kullanilmaya hazirdir.

Davlumbazinizi litre eden versiyonda kullanabilmek icin buna gore hazirlanmis olan AKSESUAR KITIN kurulum yapilmaldir.

Bu kullanma klavuzunun ilk sayfalarinda AKSESUAR KITIN makine ile birlikte mi verildigni yoksa ayr olarak mi katildigin konrol edin.

Not: Eger davlumbaz ile birlikte veriliyor ise, bazı durumlarda, ek altif k carbon bazı filtre sistemi davlumbazın üzerinde zaten kurulu olabilir..

Davlumbazin aspirasyonlu versiyondan litre eden versiyona donusumunun yapilabmesi icin gerekli olan bilgiler bu kullanma klavuzu icinde mevcuttur.

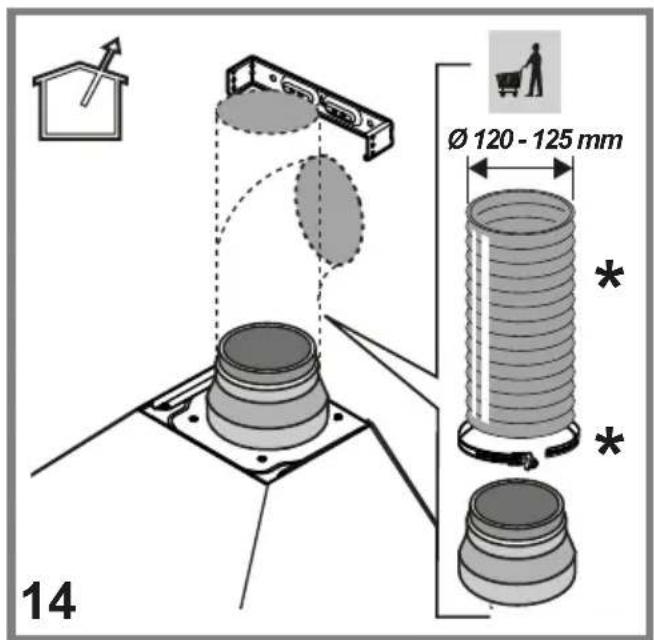

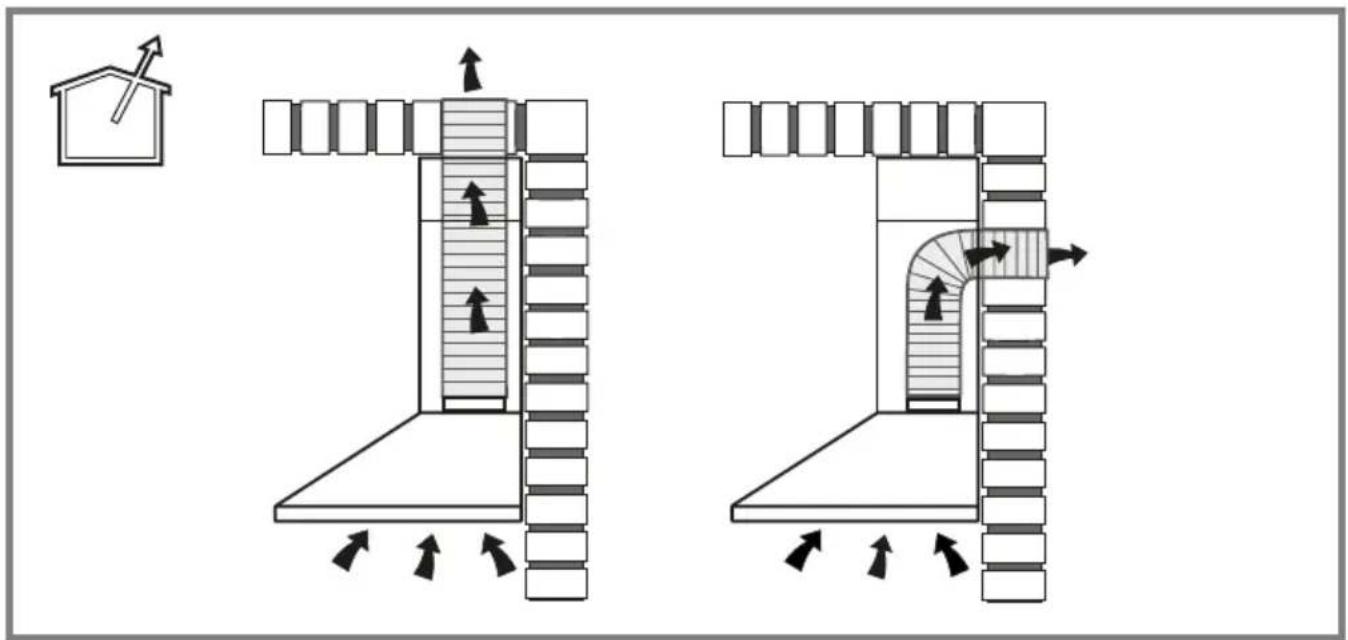

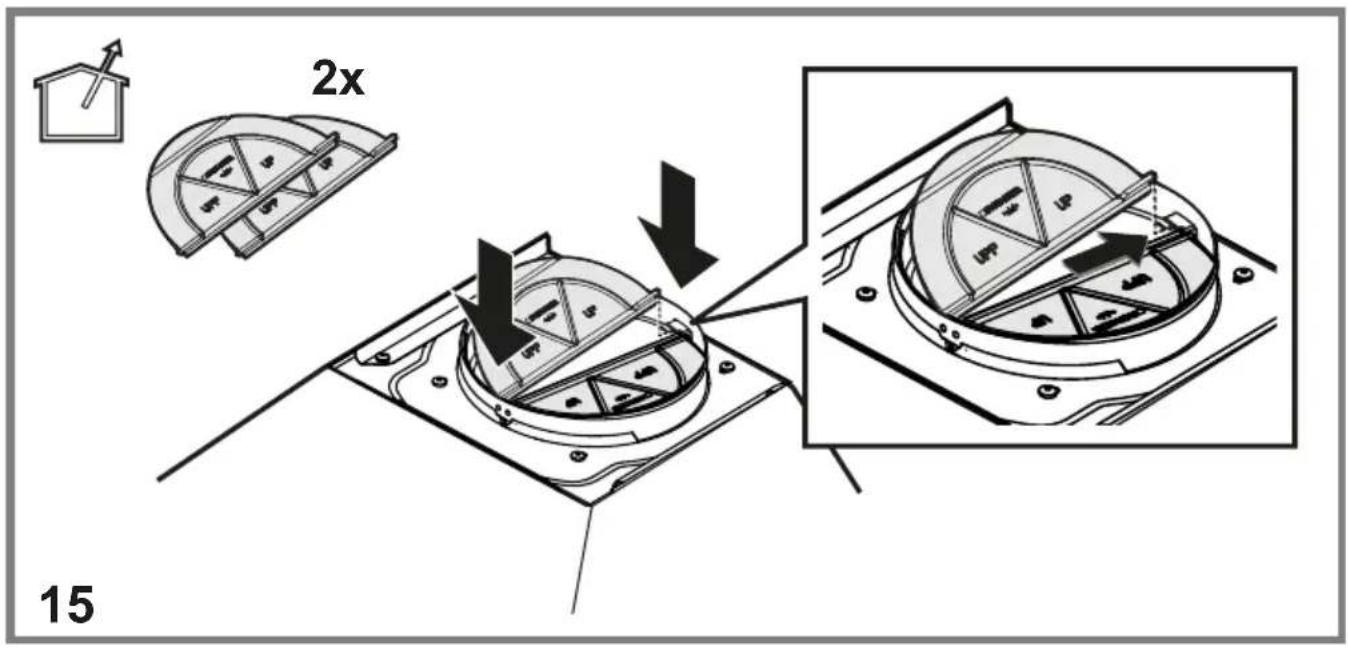

Aspirasyonlu versiyon

Yemek buharlari, baglanti falanjina sabitlenmis bir tahliye borusu sayesinde disariya attilirar.

UYARI:

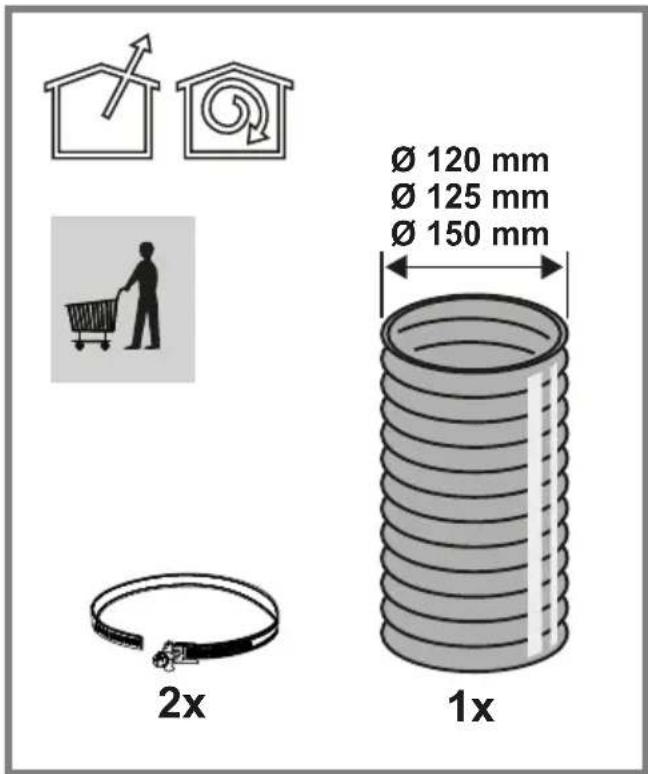

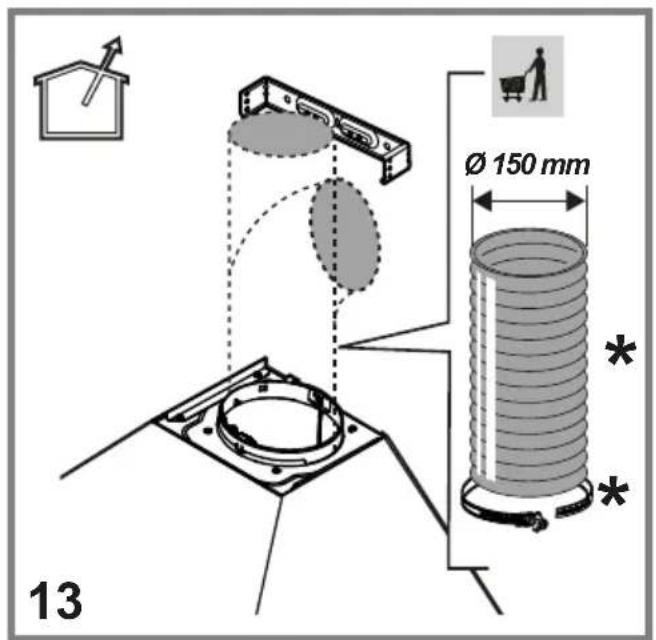

Tahliye borusu urun ile birlikte tedarik edilmez. Ayrica satin alinmaldir.

Tahliye borusunun capi baglanti halkasin capina esit olmalidir.

UYARI:

Eger davlumbazin carbon filtrleri var ise bunlar cikartilmaldir.

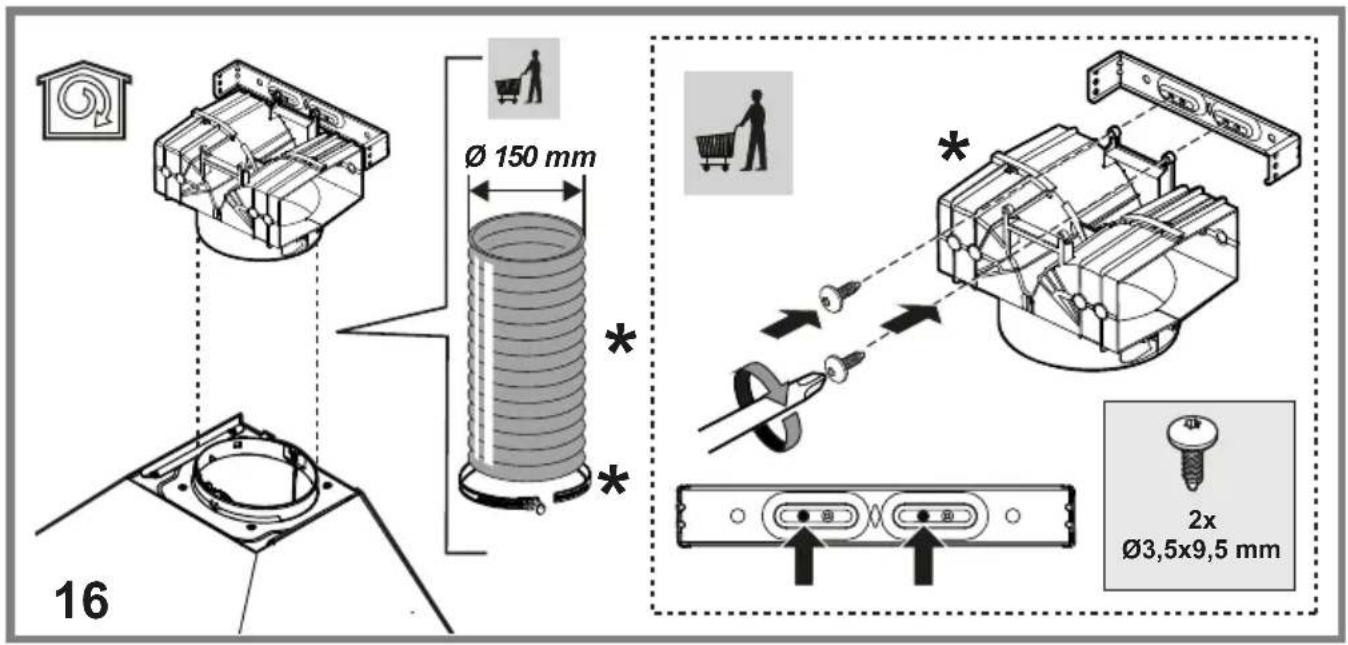

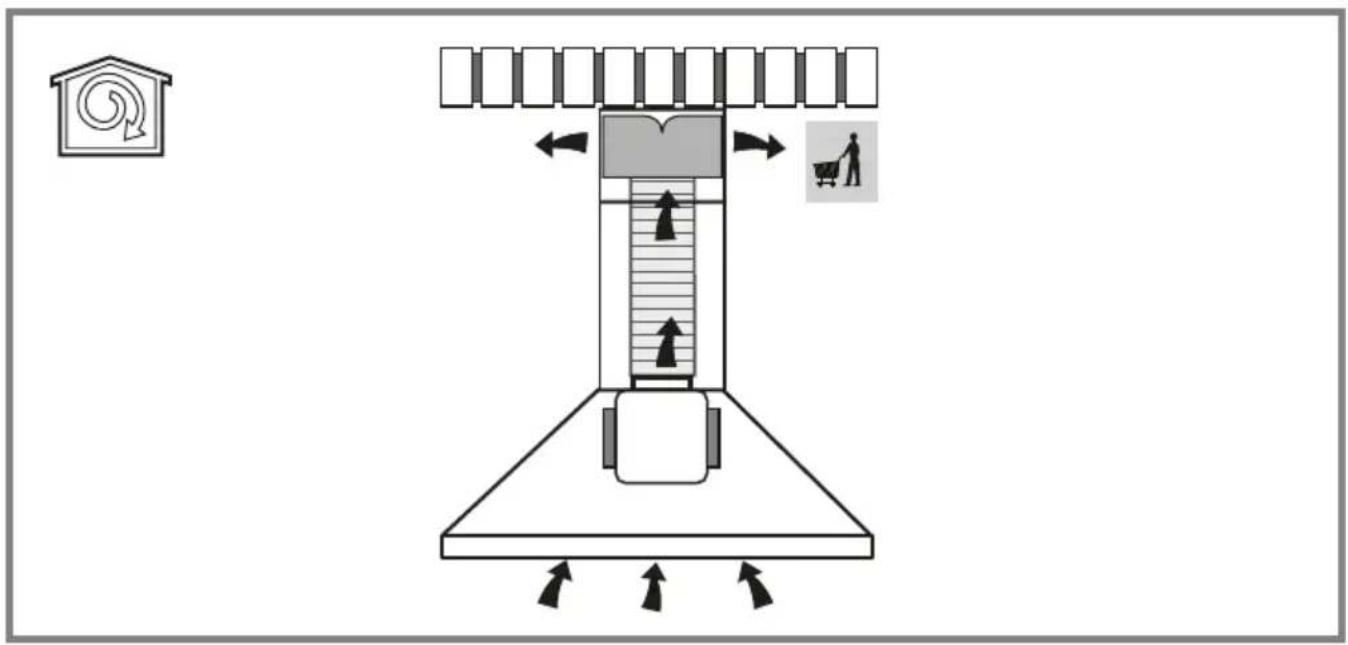

Filtre eden versiyon

Aspire edilen hava, odaya tekrar aktarilmadan once icerdiigi kokusundan ve yağdan artilacaktir. Bu versiyonda davlumbaz kullanmak icin aktif carbon bazl bir filtresistemimin takilmasi gerekir.

KOMUTLAR

Davlumbazin üzerinde aspirator hizinin ayarlandigi bir kontrol paneli ve pişime alanı isiklarini kumanda eden bir lamba anahtarı bulunmaktadir.

T1. ON (Açık)/OFF (kapali) isık Düğmesi
T2. OFF (kapali)/1inci hiz Düğmesi
T3. 2inci hiz seçimi
T4. 3uncu hiz seçimi

BAKIM

Temizlik

SADECE ilk suya batirilmis bir bez ve notr svi deterjanla temizleyiniz. TEMIZLIK TAKIMLARI VE ALETLERI KULLANMAYINIZ! Asindinci urunler kullanmayiniz. ALKOL KULLANMAYINIZ!

Yag filtrlerinin bakimi

Pisirme sonucu olusan yag taneciklerini tutar.

Yaq filtresi, ayda bir asitsiz deterjanla, elde veya duşuk isi ve kisa devreye programlanmşbir bulasik makinesinde temizlenmelidir. Bulasik makinesinde yikandiginda, yaq filtresinin rengi hafifçé solabilir, ancak bu filtreleme kapasitesini etkilemez.

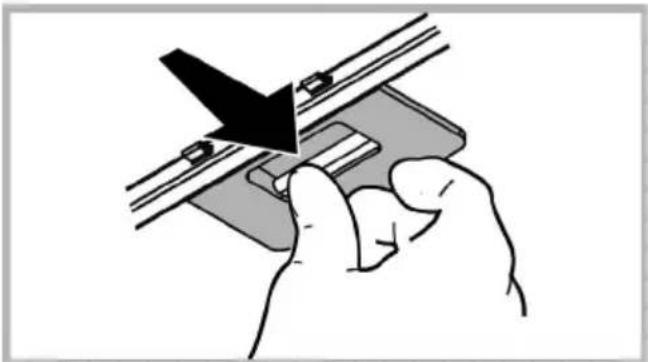

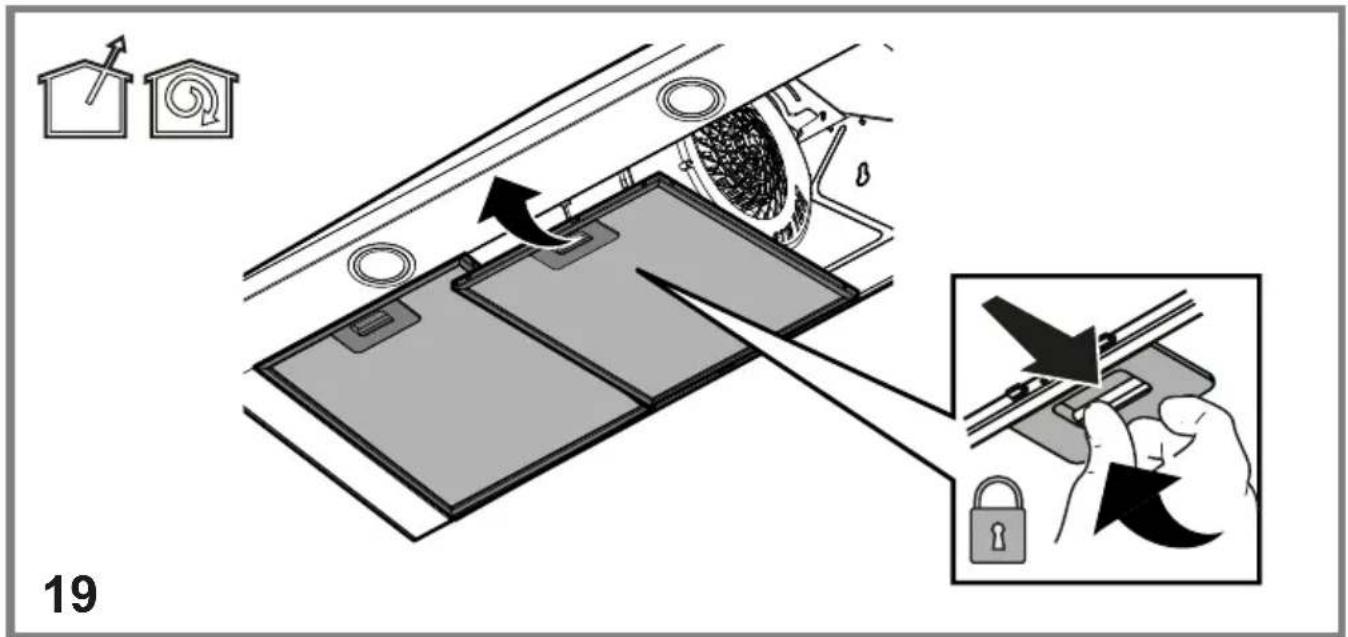

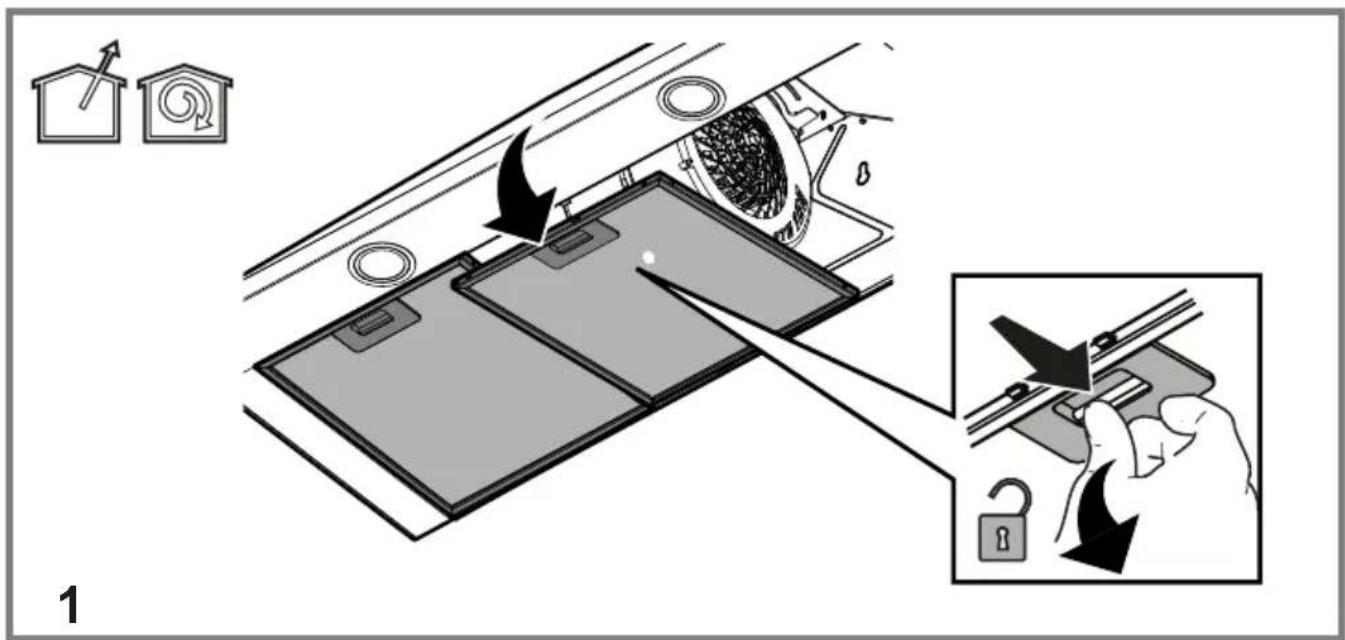

Yag filtresini cikarmak icin yay birakma kolunu cekin.

Karbon filtrin bakimi

Filtre, pişen yemeğin neden oldugu rahatsiz edici kokulari emer.

Etkin körür filtrne, pişirme türüne ve yag filtresinin temizlenmesiklçina®, alarak daha uzun surede dolar.

Her kosulda en az dört ayda bir kartusun degistirilmesi gerekir.

Karbon fibre yikanmaz ve yeniden kullanilabilir hale getirilemez.

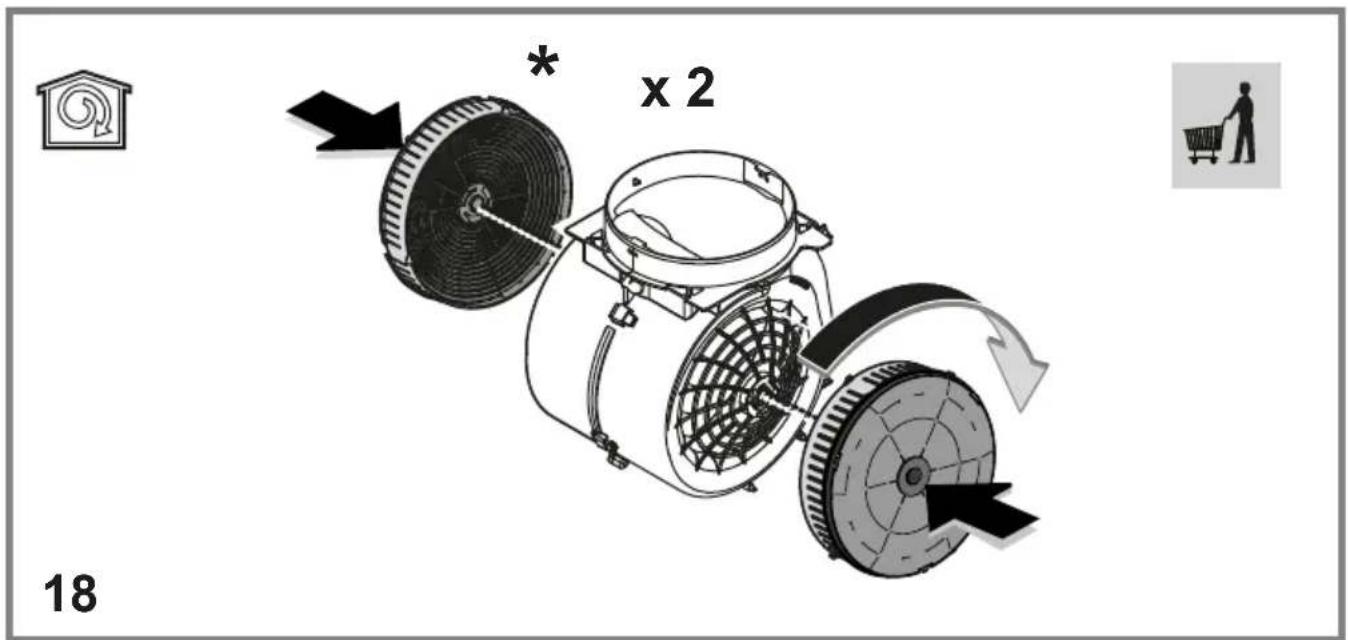

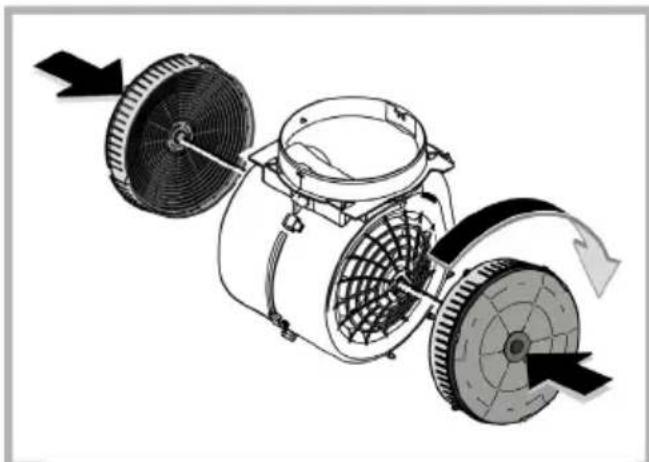

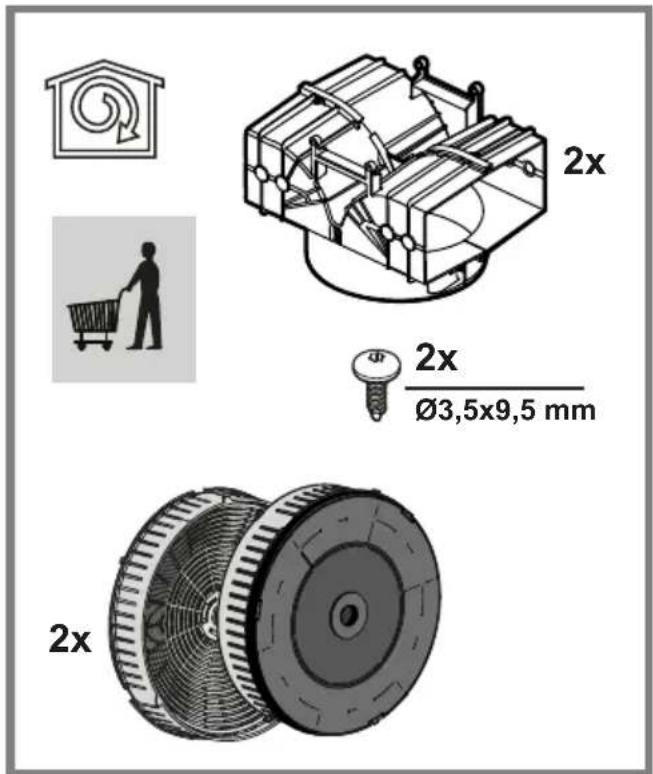

Sirküler karbonlu filtre

Motor pervanesinin koruma kafeslerinin yanlarina bir adet yerleştiniz, daha sonra parçayısat yönunde ceviriniz. Demontaj依據 parçayısat yönünün ternsine ceviriniz.

Lambalarin degistirilmesi

Davlumbaz LED teknojisine dayali bir aydinlatma sistemine sahiptir.

LED'er ideal bir aydinlatma ve normal lambalarinkine gore 10 defa daha uzun bir kullanim suresi ve % 90 enerji tasarrufu saglarlar.

Ampulleri degistirmek icin luften yetkili servis ile irtibata geciniz.

IMHA ( BERTARAF )

Bu cihaz, 2012/19/EC sayili Avrupa Atik Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyarinca isaretlenmistir. Bu urunun uygunbir sekilde atilmasinisagladiginiz takdirde,cevre ve insan sagliigacisindan soz konusu urunun uygunsuz bir sekilde isleme tabi tutulmasi sonucu ortaya cikabilecek olasi olumsuz etkileri onlemis olacaksiniz.

Urün ya da ürün ile beraber verilen belgeler üzerinde bulunan sembolü, bu cihazın evsel bir atık olarak görtlemesi gerektiğine,isaret eder. Cihaz, bu tip elektrik ve elektronik cihazlarin atildigi donusumlup toplama noktasina teslim edilmelidir. Atiklari yok etme islemi, atik yok etme konusunda cevre ile ilgili mevcut yerel duzenlemelerDOGRTUSunda gerçleştilimelidir.

Bu urunun geri donusum kosullari hakinda ayrintili bilgi icin, hudutlan icinde bulundugunuz belediyenin ilgili dairesine, atik yok etme servisine veya urunun saticisina danisin.

Bu aygit asagida belirtilenlere gore tasarlanmis, test edilmis ve uretilmistir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amaciyla.Doğru bir kullanı icin oneriler: Pisirmeye baslarken davlumbazi minimum hizda CALISTIRINIZ ve pişirme islemi bittikten sonra birkac dokika daha calisir konumda birakiniz. Hizi yalınizca fazla miktarda duman ve buhar varsa arttiriniz ve takviye hizi(lari) yalinizca uç durumlarda kullaniniz. Iyi bir koku azaltma etkinliginin koruması icin gerektiginde karbon filtreyi(leri)dehyistiriniz. Iyi bir yağ滤resi etkinliginin koruması icin gerektiginde yağ滤resini(lerini) temizleyiniz. Etkinligini optimize etmek ve gürültüyu en Dennis seviyee indirmek icin bu kullanim kilavuzunda belirtilen maksimum kanal sistemi capini kulaniniz.

ÇALİSMA BOZUKLUKLARİ

Eger calismaya bir seyler var ise teknik servisi aramadan once aagida siralanan basit bir dizi kontrl yapabilirsiniz:

• Eger davlumbaz calismiyor ise:

Suhususlari kontrl edin:

• Elektrik akiminin kosilmediğini.

• Bir calisma hizinin secili oldugunu.

Eger davlumbaz randimansiz calisiyor ise:

Suhususlari kontrl edin:

• Segilen motor calisma hizinin pisen yemekten cikan buhar ve duman miktarini cekecek nitelikte mi?

• Mutfakta, davlumbazin ihtiyaç duyuğu kadar havalandirma var mi.

• Karbon filtresi saglam mi (filtr eden versiyonlu davlumbaz ise).

Eger davlumbaz normal calisma esnasinda kendiliginden kapaniyor ise:

Sunlari kontrol edin:

• Akimin kesik olmadigiini.

• Cokutuplu (omnpolar) salter mekanizmasinin atmamis oldugunu.

Eger calisma seklinde normal dislik var iseteknik servise danismadan once en az 5 saniye icin cihaza gelen akimi fişi prisden cekerek kesin ve fişi tekrar prize takin. Eger anormal calisma sekli devam ediyor ise teknik servise bas vurun.

TEKNIK BILGILER

Yükseklik (cm)	Genigkeit (cm)	Derinlik (cm)	tahliye borusu ø(cm)
71-100,5 82-111	90	40	15-12,5-12
71-100,5 82-111	60	40	15-12,5-12

CE

Urun ile birlikte verilmeyen componentler

Güvenlik talimatlari, kullanim kilavuzu, teknik form ve enerji bilgilerini indirmek icin:

• Su Web sitesini ziyaret edin: docs.ingesit.eu
• QR kodu kullanin
  Dilerseniz, Teknik Servisle baglanti kurun (telefon numarasi garanti kitapciuginda mevcuttur). Teknik Servisle baglanti kurduugunuzda urunun seri numarasin belirtildigi plastadaki kodlari verin.
