MANUAL DE USUARIO GN4 N FERROLI

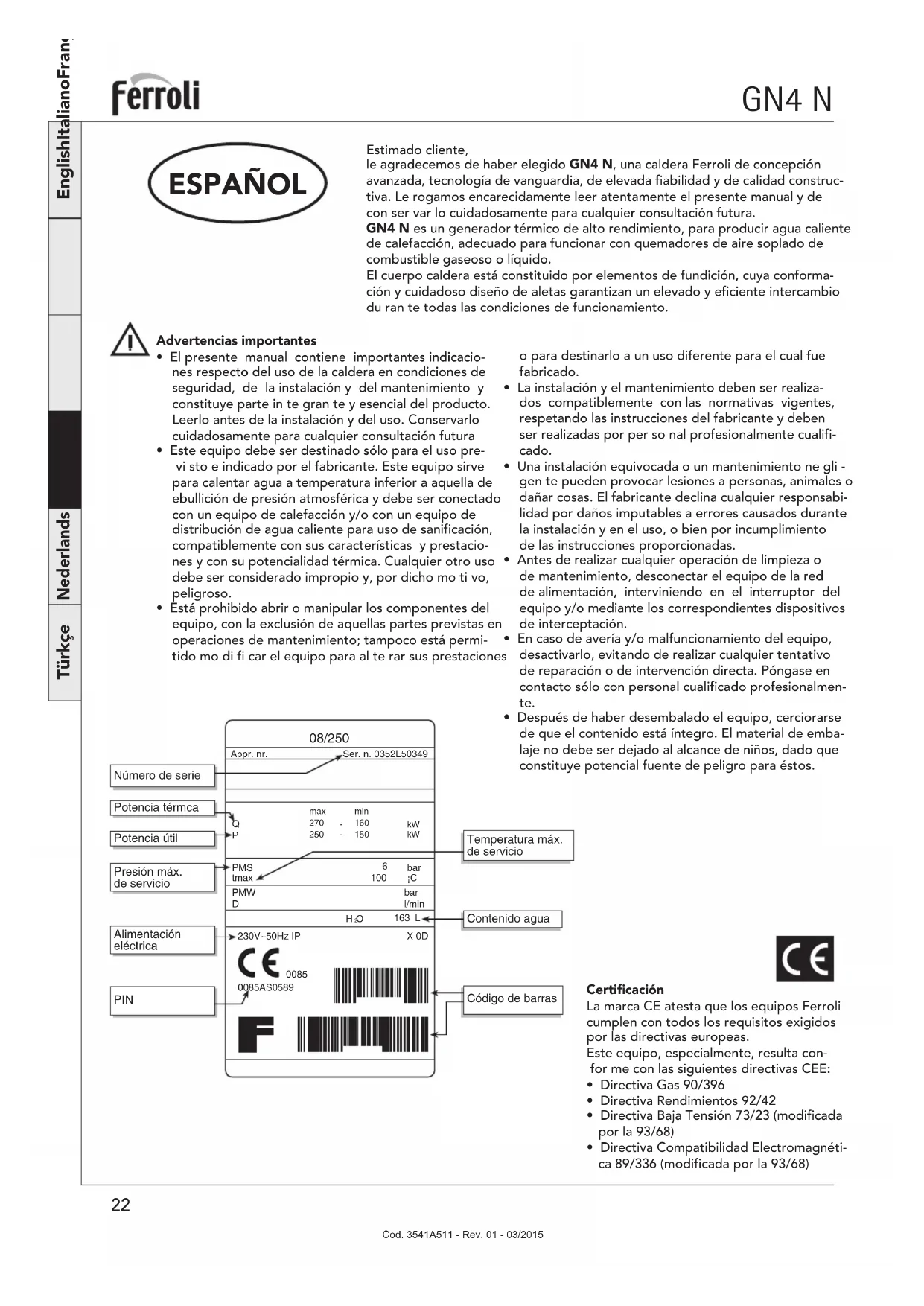

GN4 N Cod. 3541A511 - Rev. 01 - 03/2015 Estimado cliente, le agradecemos de haber elegido GN4 N, una caldera Ferroli de concepción avanzada, tecnología de vanguardia, de elevada fiabilidad y de calidad construc- tiva. Le rogamos encarecidamente leer atentamente el presente manual y de con ser var lo cuidadosamente para cualquier consultación futura. GN4 N es un generador térmico de alto rendimiento, para producir agua caliente de calefacción, adecuado para funcionar con quemadores de aire soplado de combustible gaseoso o líquido. El cuerpo caldera está constituido por elementos de fundición, cuya conforma- ción y cuidadoso diseño de aletas garantizan un elevado y eficiente intercambio du ran te todas las condiciones de funcionamiento. Advertencias importantes

• El presente manual contiene importantes indicacio- nes respecto del uso de la caldera en condiciones de seguridad, de la instalación y del mantenimiento y constituye parte in te gran te y esencial del producto. Leerlo antes de la instalación y del uso. Conservarlo cuidadosamente para cualquier consultación futura

• Este equipo debe ser destinado sólo para el uso pre- vi sto e indicado por el fabricante. Este equipo sirve para calentar agua a temperatura inferior a aquella de ebullición de presión atmosférica y debe ser conectado con un equipo de calefacción y/o con un equipo de distribución de agua caliente para uso de sanificación, compatiblemente con sus características y prestacio- nes y con su potencialidad térmica. Cualquier otro uso debe ser considerado impropio y, por dicho mo ti vo, peligroso.

• Está prohibido abrir o manipular los componentes del equipo, con la exclusión de aquellas partes previstas en operaciones de mantenimiento; tampoco está permi- tido mo di fi car el equipo para al te rar sus prestaciones ESPAÑOL Alimentación eléctrica Temperatura máx. de servicio PIN Número de serie Presión máx. de servicio Potencia térmca Potencia útil Código de barras Contenido agua 08/250 0085AS0589 230V~50Hz IP X 0DSer. n. 0352L50349

163 L Certificación La marca CE atesta que los equipos Ferroli cumplen con todos los requisitos exigidos por las directivas europeas. Este equipo, especialmente, resulta con- for me con las siguientes directivas CEE:

• Directiva Gas 90/396

• Directiva Rendimientos 92/42

• Directiva Baja Tensión 73/23 (modificada por la 93/68)

• Directiva Compatibilidad Electromagnéti- ca 89/336 (modificada por la 93/68) o para destinarlo a un uso diferente para el cual fue fabricado.

• La instalación y el mantenimiento deben ser realiza- dos compatiblemente con las normativas vigentes, respetando las instrucciones del fabricante y deben ser realizadas por per so nal profesionalmente cualifi- cado.

• Una instalación equivocada o un mantenimiento ne gli - gen te pueden provocar lesiones a personas, animales o dañar cosas. El fabricante declina cualquier responsabi- lidad por daños imputables a errores causados durante la instalación y en el uso, o bien por incumplimiento de las instrucciones proporcionadas.

• Antes de realizar cualquier operación de limpieza o de mantenimiento, desconectar el equipo de la red de alimentación, interviniendo en el interruptor del equipo y/o mediante los correspondientes dispositivos de interceptación.

• En caso de avería y/o malfuncionamiento del equipo, desactivarlo, evitando de realizar cualquier tentativo de reparación o de intervención directa. Póngase en contacto sólo con personal cualificado profesionalmen- te.

• Después de haber desembalado el equipo, cerciorarse de que el contenido está íntegro. El material de emba- laje no debe ser dejado al alcance de niños, dado que constituye potencial fuente de peligro para éstos.23 English Italiano Français Español Nederlands Türkçe GN4 N Cod. 3541A511 - Rev. 01 - 03/2015

1. INSTRUCCIONES DE USO

1.1 Cuadro de mandos

Posicionar el interruptor principal 5 en “I” para alimentar la caldera y el quemador. Consúltese el manual del quemador respecto de su funcionamiento.

Programar la temperatura deseada del equipo mediante el termostato de regulación 4. Si está conectada la centralita de termorregulación (opcional) consúltese el correspondiente manual de instrucciones.

En caso de breves períodos de pausa, es suficiente intervenir en el interruptor 5 (fig. 1) en el cuadro de mandos, posicionán- dolo en “0”. En caso de largos períodos de parada, además intervenir en el interruptor 5, es también obligatorio cerrar la válvula de interceptación del combustible. En caso de largos períodos de parada durante el invierno, para evitar daños causados por el hielo, es necesario poner el correspondiente anti-hielo en el equipo o bien vaciarlo completamente.

Pueden ocurrir dos condiciones de bloqueo en las cuales el usuario puede reiniciar el equipo: a Bloqueo del quemador (señalizado mediante el correspondiente chivato 6 (fig. 1) Consúltese el manual del quemador. b Intervención del termostato de seguridad, que se realiza cuando la temperatura en la caldera alcanza un valor que, si es superado, puede provocar una situación de peligro. Para reiniciar el funcionamiento, destornillar el tapón 3 y presionar el pulsador de rearme. Si el problema se repite, solicitar la intervención del Personal Cualificado o bien del centro asistencia. En caso de averías y/o malfuncionamiento del equipo desactivarlo, absteniéndose de realizar cualquier tentativo de repara- ción o de intervención directa. Póngase en contacto sólo con personal autorizado y cualificado profesionalmente

Disposiciones generales Este equipo debe ser destinado sólo para el uso previsto e indicado por el fabricante. Este equipo sirve para calentar agua a temperatura inferior a aquella de ebullición de presión atmosférica y debe ser conectado con un equipo de calefacción y/o con un equipo de distribución de agua caliente para uso de sanificación, compatiblemente con sus características y prestaciones y con su potencialidad térmica. Cualquier otro uso debe ser considerado impropio. LA INSTALACIÓN DE LA CALDERA DEBE SER REALIZADA SO LA MEN TE POR PERSONAL ESPECIALIZADO Y DO-CUMENTADAMENTE CUALIFICADO, RESPETANDO TODAS LAS INSTRUCCIONES INDICADAS EN EL PRESENTE MANUAL TÉCNICO, LAS DISPOSICIONES LEGALES VIGENTES, LAS PRESCRIPCIONES DE LAS NORMATIVAS NACIONALES Y LOCALES, TODO REALIZADO SEGÚN LAS MEJORES REGLAS TÉCNICAS. Una instalación equivocada puede provocar daños a las personas, a los animales y/o a las cosas; estas situaciones no son imputables al fabricante, el cual declina cualquier responsabilidad.Lugar de instalación La caldera debe ser instalada en un local adecuado, con aperturas de aireación hacia el externo, en el pleno respeto de las normativas vigentes. Si dentro del mismo local se encuentran instalados varios quemadores o aspiradores que pueden tra- bajar juntos, las aberturas de aireación deben tener proporción con éstos, a fin de que todos los equipos puedan funcionar contemporáneamente.El lugar destinado a la instalación debe estar libre de objetos o de materiales inflamables, de gases corrosivos, de polvos o sustancias volátiles las que, atraídas por el ventilador del quemador, pueden obstruir los conductos internos de éste o bien del cabezal de combu-stión. El lugar destinado a la instalación debe ser seco y no estar expuesto a lluvia, nieve o hielo.Ubicación de la calderaRespetar los espacios mínimos indicados en el diseño. Cerciorarse, especialmente, que tras el montaje de la caldera con el quemador en la puerta delantera, ésta pueda abrirse sin que el quemador choque contra la pared o contra otra caldera eventualmente instalada. Dejar libre un espacio aproximado de 100 mm, desde donde gira puerta.

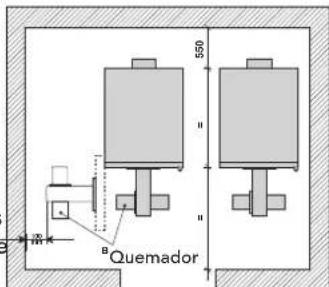

550== Bruciatore Leyenda 1 Predisposición de la centralita electrónica 2 Termometro 3 Termostato de seguridad 4 Termostato de regulación 2a etapa 5 Interruptor de línea 6 Lámpara chivato de bloqueo del quemador fig. 1fig. 2QuemadorEnglishItalianoFrançaisEspañol Nederlands Türkçe

Realizar la conexión hidráulica del equipo respetando las indicaciones colocadas cerca de cada enganche y de aquéllas mostradas en la fi gu ra 2 de este manual. La conexión debe ser realizada cerciorándose que los tubos estén libres de tensiones; es obligatorio montar la válvula de seguridad en el cir cui to de calentamiento, en el punto más cercano posible de la caldera, sin que entre ésta y la válvula se encuentren obstrucciones o algún mecanismo de interceptación. El equipo se suministra sin vaso de expansión, por este motivo su conexión debe ser realizado por cuenta del técnico in- stalador. Es necesario recordar que la presión del equipo, en frío, debe ser entre 0,5 y 1 bar.

2.2 Conexión del quemador

El quemador de gasóleo o de gas, de aire soplado mediante hogares presurizados, puede ser utilizado si sus características de funcionamiento resultan adecuadas con las dimensiones del hogar de la caldera y con su sobrepresión. La elección del quemador debe ser realizada primeramente siguiendo las instrucciones del fabricante, en función de su campo de trabajo, de los consumos de los combustibles y de las presiones, además de la longitud de la cámara de combustión. Montar el quemador siguiendo las instrucciones indicadas por su fabricante.

2.3 Conexiones eléctricas

La caldera se conecta con una línea eléctrica monofásica (230 voltios -50 Hz) con conexión fija e interponiendo un interruptor bipolar cuyos contactos tengan una apertura no inferior de 3 mm y con fusibles adecuados. Realizar las conexiones del quemador y del eventual ter mo sta to ambiente siguiendo el esquema eléctrico indicado en el cap. 4. Es posible garantizar la seguridad eléctrica del equipo sólo cuando éste haya sido conectado correctamente con una eficaz instalación de tierra, realizado en el pleno respeto de las normativas vigentes en ma te ria de seguridad. La eficacia de la conexión de tierra debe ser controlada por personal profesionalmente cualificado. El fabricante no es responsable por eventuales daños provocados que resulten imputables a la falta de conexión de tierra del equipo. Además, es necesario hacer controlar que la instalación eléctrica corresponda adecuadamente con la potencia máxima absorbida por el equipo; dicho valor está indicado en la placa de datos, controlar especialmente que la sección de los cables del equipo sea adecuada con la potencia absorbida por el equipo.

2.4 Conexión con la chimenea

Se aconseja conectar la caldera con una buena chimenea que haya sido fabricada respetando las normas vigentes. El conducto entre la caldera y la chimenea debe ser de material adecuado para dicha función, es decir resistente a altas temperaturas y a la corrosión. En los puntos de junturas es aconsejable prestar especial atención a la estanqueidad; aislar térmicamente todo el conducto entre la caldera y la chimenea para evitar que se forme condensación.

2.5 Ensamblaje de la caldera

La caldera puede ser suministrada:

1. Con elementos desmontados, en 4 paquetes separados que contienen: Revestimiento, Cuadro de mandos, Elementos,

Accesorios para el montaje de los elementos. Para el ensamblaje del cuerpo caldera seguir las instrucciones anexas al grupo elementos. Para el ensamblaje del reve- stimiento y del cuadro de mandos, seguir las siguientes instrucciones.

2. Con el cuerpo montado en 3 paquetes separados que contienen: Revestimiento, Cuadro de mandos, Cuerpo de la cal-

dera. Para el ensamblaje del revestimiento y del cuadro de mandos, seguir las siguientes instrucciones. A Si el cuerpo caldera ha sido suministrado ya ensamblado y lle- ga desde la fábrica directamente sobre pallets, quitar los per- nos 1 que lo fijan al pallet y posicionarlo para su de fi ni ti va in- stalación; realizar el montaje de los dife- rentes paneles. C Preparar los flancos derecho e izquierdo seleccionando la cantidad de paneles laterales en función de las dimensiones de la caldera (véase tabla).

B Montar el panel trasero 1 en las clavijas 2 y ator- nillar los pernos sin apretarlos.25 English Italiano Français Español Nederlands Türkçe GN4 N Cod. 3541A511 - Rev. 01 - 03/2015 D Unir entre sí los paneles mediante los tornillos 1, las arandelas 2 y las tuercas 3, reforzando su parte inferior con las hojas 4, fijadas con los tornillos 5. E Aflojar las tuercas «A». Poner la brida de fijación de los flancos «A». F Fijar los flancos en la pared trasera «A» mediante los tornillos «B». G Fijar el flanco en la brida «A» mediante los tornillos «B» (Vista lado derecho) Repetir las opera- ciones del punto G también para el flanco izquierdo. H Fijar los flancos en la pared trasera «A» mediante los tornillos «B». I Fijar la caja de protección del cableado «A» mediante los tornillos «B» en los bordes laterales. L Fijar el cuadro de mandos en los flancos mediante las lengüetas «A». Interponer entre la cabeza del tornillo y la lengüeta, la correspondiente pinza de refuerzo “B”. O Montare el panel superior «A». P Montar la/las tapa (s) «A» según la longitud de la caldera (véase tabla 1 secuencia C). M Introducir los 3 bulbos (Termostato de seguridad, ter mo sta to caldera y termometro). N Montar el panel delantero inferior «A».

Todas las operaciones de regulación, puesta en servicio y mantenimiento deben ser realizadas por personal documentada- mente cualificado, y de conformidad con las normas vigentes. FERROLI S.p.A. declina cualquier responsabilidad por lesiones causadas a personas y/o daños a cosas, imputables a mani- pulación del equipo por parte de personas técnicamente no cualificadas y no autorizadas a su uso. Antes de realizar cualquier operación de limpieza o de mantenimiento, desconectar el equipo de la red de alimentación interviniendo en el interruptor del equipo y/o mediante los correspondientes mecanismos de interceptación.

3.1 Puesta en servicio

Controles a realizar antes de encender por primera vez y después de todas las operaciones de mantenimiento que hayan obligado a desconectar el equipo, o bien después de una intervención en los mecanismos de seguridad o en partes de la caldera: Antes del primer encendido Antes del primer encendido, controlar que: a el equipo haya alcanzado la presión necesaria y esté bien desahogado; b no hayan pérdidas de agua o de combustible; c la alimentación eléctrica sea aquella correcta; d todo el conducto humos haya sido realizado correctamente y que no esté demasiado cerca ni atraviese partes sujetas a inflamación; e no hayan sustancias inflamables en las cercanías del equipo; f el quemador tenga proporción con la potencia de la caldera; g las válvulas de interceptación del agua estén abiertas. Encendido inicial Una vez realizados los controles preliminares, es posible proceder con las siguientes maniobras de encendido: 1 Abrir la válvula de interceptación del combustible. 2 Regular el termostato 5 (fi g. 1) según el valor deseado. 3 Cerrar el interruptor aguas arriba de la caldera y el interruptor 4 (fi g. 1) en el cuadro de mandos. En este punto el quemador empieza a funcionar y la caldera a trabajar. Después del encendido inicial Después del primer encendido controlar que: 1 La puerta del quemador y de cámara humos mantengan la estanqueidad. 2 El quemador funcione correctamente. Este control debe ser realizado con los correspondientes instrumentos y siguiendo las indicaciones del fabricante. 3 Los termostatos funcionen correctamente. 4 Que el agua circule en el equipo. 5 La evacuación de humos sea realizada completamente mediante la chimenea.

Regulación del quemador El rendimiento de la caldera y su correcto funcionamiento dependen sobre todo de la precisión realizada durante las cali- braciones del quemador. Seguir atentamente las instrucciones del correspondiente fabricante. Los quemadores de dos etapas deben tener la primera etapa regulada con una potencia no inferior de la potencia mínima nominal de la caldera. La potencia de la segunda fase no debe ser superior de aquella nominal máxima de la caldera.

En caso de breves lapsos de parada es suficiente intervenir en interruptor 4 (fig. 1) en el cuadro de mandos. En caso de largos períodos de parada, además de intervenir en el interruptor 4, es también obligatorio cerrar la válvula de interceptación del combustible.

A fin de obtener la máxima fiabilidad del equipo térmico y un coste de servicio más económico, es necesario realizar periódicamente –al menos una vez al año- la limpieza de la caldera. El mantenimiento debe ser realizado por personal documentadamente cualificado. Limpieza de la caldera 1 Desenchufar la alimentación eléctrica de la caldera 2 Sacar los paneles delanteros superior e inferior. 3 Abrir la puerta aflojando las correspondientes perillas. 4 Limpiar el interior de la caldera y todo el recorrido de los humos de descarga mediante un escobillón o bien con aire comprimido. 5 Finalmente, cerrar la puerta fijándola con su correspondiente perilla. Respecto de la limpieza del quemador, consúltense las indicaciones de le empresa fabricante.27 English Italiano Français Español Nederlands Türkçe GN4 N Cod. 3541A511 - Rev. 01 - 03/2015

Capacidadtérmicagas + gasóleo(PCI) kW Max

Presiónde servicio bar

32 Circulador (no suministrado) 49 Termostato de seguridad 72 Termostato ambiente (no suministra- do) 98 Interruptor 114 Presostato agua fig. 3 159 Pulsador de test 170 Termostato de regulación caldera 1° etapa 171 Termostato de regulación caldera 2° etapa 211 Conector del quemador Notas: Trazado del cableado con línea discontinua por cuenta del instalador. fig. 4

Leyenda A1 Impulsión equipo DN80 - 3” A2 Retorno equipo DN80 - 3” B1 Impulsión equipo DN80 - 3” (baja temperatura) B2 Retorno equipo DN80 - 3” (baja temperatura)Certificado de garantía Certificado de garantía Certificado de garantía Certificado de garantía Certi Certificado de garantía Certificado de garantía Certificado de garantía Certi Certificado de garantía CENTRO Tel.: 91 661 23 04 - Fax: 91 661 09 73 e.mail: madrid@ferroli.es CENTRO – NORTE Tel.: 94 748 32 50 - Fax: 94 748 56 72 e.mail: burgos@ferroli.es NOROESTE Tel.: 98 179 50 47 - Fax: 98 179 57 34 e.mail: coruna@ferroli.es LEVANTE – CANARIAS Tel.: 96 378 44 26 - Fax: 96 139 12 26 e.mail: levante@ferroli.es NORTE Tel.: 94 748 32 50 - Fax: 94 748 56 72 e.mail: jrnorte@ferroli.es CATALUÑA – BALEARES Tel.: 93 729 08 64 - Fax: 93 729 12 55 e.mail: barna@ferroli.es ANDALUCIA Tel.: 95 560 03 12 - Fax: 95 418 17 76 e.mail: sevilla@ferroli.es FÉRROLI ESPAÑA, S.L.U. garantiza las calderas y quemadores que suministra de acuerdo con la Ley 23/2003 (RD 1/2007) de garantía en la venta de Bienes de Consumo. El período de garantía de dos años indicado en dicha Ley comenzará a contar desde la P. M. por nuestro Servicio Técnico o en su defecto a partir de la fecha de compra. Dicha garantía tiene validez solo y exclusivamente para las calderas y quemadores vendidos e instalados en el territorio español.GARANTÍA COMERCIAL Adicionalmente FÉRROLI ESPAÑA, S.L.U. garantiza en las condiciones y plazos que se indican, la sustitución sin cargo de los componentes, siendo por cuenta del usuario la mano de obra y el desplazamiento.:- Cuerpo de las calderas de chapa: Un año.- Cuerpo de las calderas de hierro fundido: Un año cada elemento.- Cuerpo de cobre de las calderas murales: Un año.- Acumuladores de los grupos térmicos (montados en calderas): Un año. Esta garantía comercial es válida siempre que se realicen las operaciones normales de mantenimiento descritas en las instruc- ciones técnicas suministradas con los equipos, y realizadas por el Servicio Técnico OÞ cial del Fabricante. La garantía no cubre las incidencias producidas por:- Transporte no efectuado a cargo de la empresa. - Manipulación del producto por personal ajeno a FÉRROLI ESPAÑA, S.L.U. durante el período de garantía. - Si el montaje no respeta las instrucciones que se suministran en la máquina. - La instalación de la máquina no respeta las Leyes y Reglamentaciones en vigor (electricidad, hidráulicas, combustibles, etc.). - Defectos de instalación hidráulica, eléctrica, alimentación de combustible, de evacuación de los productos de la combustión, chimeneas y desagües.- Anomalías por incorrecto tratamiento del agua de alimentación, por tratamiento desincrustante mal realizado, etc.- Anomalías causadas por condensaciones.- Anomalías por agentes atmosféricos (hielos, rayos, inundaciones, etc.) así como por corrientes erráticas.- Corrosiones por causas de almacenamiento inadecuado.El material sustituido en garantía quedará en propiedad de FÉRROLI ESPAÑA, S.L.U. NOTA: Es imprescindible la cumplimentación de la totalidad de los datos en el CertiÞ cado de Funcionamiento. La cumplimenta- ción del certiÞ cado deberá realizarse inmediatamente a la P. M. y consignar la fecha correctamente enviándola seguidamente a FÉRROLI ESPAÑA, S.L.U. En caso contrario la Garantía Comercial quedará anulada automáticamente.Las posibles reclamaciones deberán efectuarse ante el organismo competente en esta materia. Polígono Industrial de Villayuda Apartado de Correos 267 - 09007 Burgos Tel. 947 48 32 50 x Fax 947 48 56 72 e.mail: ferroli@ferroli.es http//www.ferroli.es Sede Central y Fábrica: Dirección Comercial: Avda. Italia, 2 28820 Coslada (Madrid) Tel. 91 661 23 04 x Fax 91 661 09 91 e.mail: marketing@ferroli.es Jefaturas Regionales de Ventas Esta garantía es válida para los equipos destinados a ser comercializados, vendidos e instalados sólo en el territorio español !"!#$ !"cod%&'$(()$*( te !agina n" #

bri cación: Fecha de compra

Código: Fec ha Puesta en Mar cha : Combus tib le:

DATOS DEL INSTALADOR

Nº de ca rne t de Instalador

Nombre: DNI: Teléfono:

Domicilio: Población:
