MANUAL DE USUARIO TDS2120GB BOSCH

Ins trucciones de uso

B O S C HESPAÑOL*Según modelo Importante

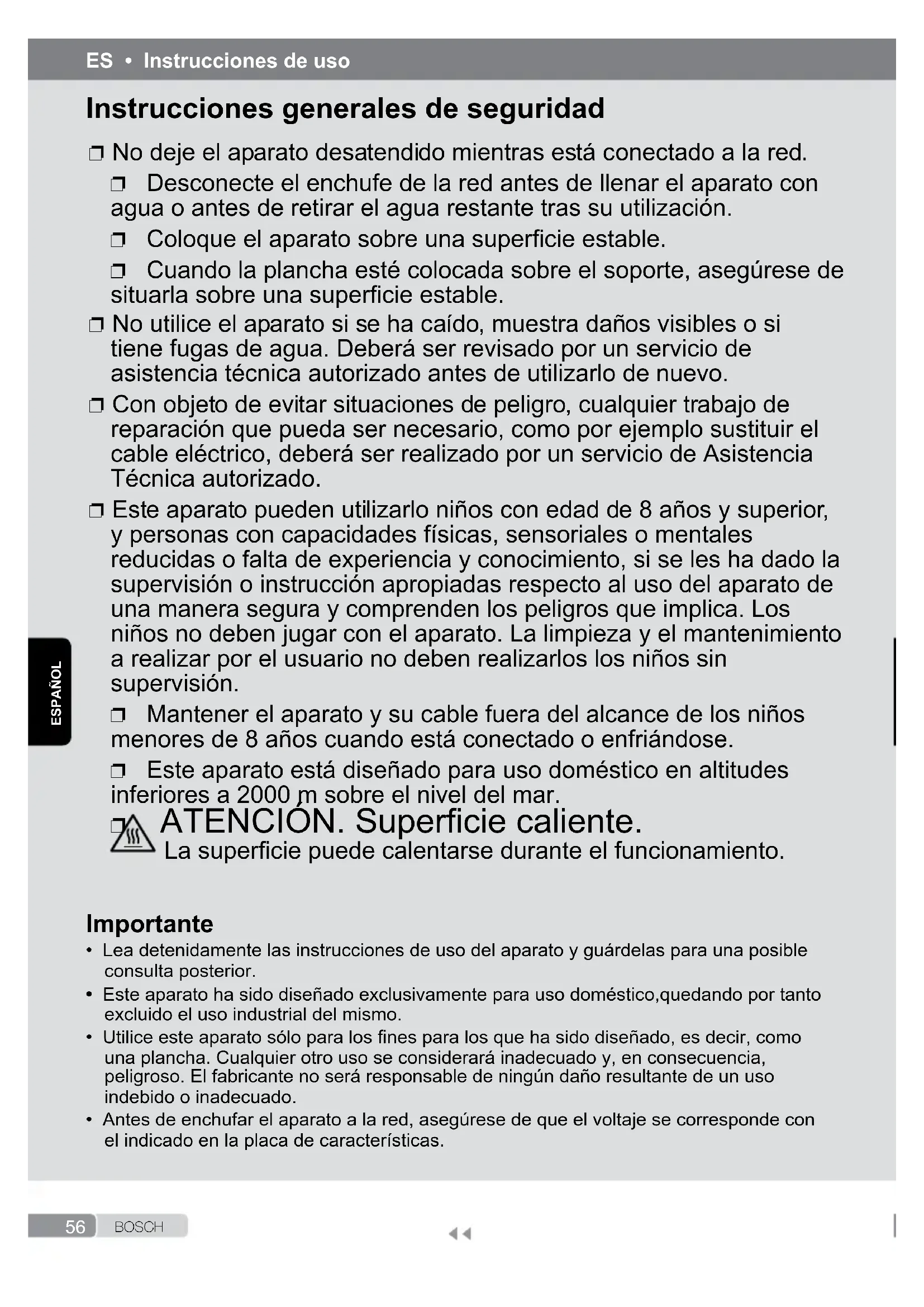

• Lea detenidamente las instrucciones de uso del aparato y guárdelas para una posible consulta posterior.• Este aparato ha sido diseñado exclusivamente para uso doméstico,quedando por tanto excluido el uso industrial del mismo.• Utilice este aparato sólo para los nes para los que ha sido diseñado, es decir, como una plancha. Cualquier otro uso se considerará inadecuado y, en consecuencia, peligroso. El fabricante no será responsable de ningún daño resultante de un uso indebido o inadecuado.• Antes de enchufar el aparato a la red, asegúrese de que el voltaje se corresponde con el indicado en la placa de características. Instrucciones generales de seguridad ❐ No deje el aparato desatendido mientras está conectado a la red. ❐ Desconecte el enchufe de la red antes de llenar el aparato con agua o antes de retirar el agua restante tras su utilización. ❐ Coloque el aparato sobre una supercie estable. ❐ Cuando la plancha esté colocada sobre el soporte, asegúrese de situarla sobre una supercie estable. ❐ No utilice el aparato si se ha caído, muestra daños visibles o si tiene fugas de agua. Deberá ser revisado por un servicio de asistencia técnica autorizado antes de utilizarlo de nuevo. ❐ Con objeto de evitar situaciones de peligro, cualquier trabajo de reparación que pueda ser necesario, como por ejemplo sustituir el cable eléctrico, deberá ser realizado por un servicio de Asistencia Técnica autorizado. ❐ Este aparato pueden utilizarlo niños con edad de 8 años y superior, y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucción apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión. ❐ Mantener el aparato y su cable fuera del alcance de los niños menores de 8 años cuando está conectado o enfriándose. ❐ Este aparato está diseñado para uso doméstico en altitudes inferiores a 2000 m sobre el nivel del mar. ❐ ATENCIÓN. Supercie caliente. La supercie puede calentarse durante el funcionamiento.57 B O S C H ESPAÑOL *Según modelo

• Este aparato debe conectarse a una toma con conexión a tierra. Si utiliza una alargadera, asegúrese de que dispone de una toma de 16 A bipolar con conexión a tierra.

• No coloque el aparato bajo el grifo para llenar el depósito con agua.

• No desenchufe el aparato de la toma tirando del cable.

• No introduzca la plancha o el depósito de vapor en agua o en cualquier otro líquido.

• No deje el aparato expuesto a la intemperie (lluvia, sol, escarcha, etc.).

• Este aparato alcanza temperaturas elevadas y produce vapor durante su utilización, lo cual podría causar escaldaduras o quemaduras en caso de uso inadecuado.

• No permitir que el cable entre en contacto con la base de la plancha cuando ésta se encuentre caliente. Información sobre eliminación Antes de deshacerse de su aparato usado deberá inutilizarlo de modo visible, encargándose de su evacuación en conformidad a las leyes nacionales vigentes. Solicite una información detallada a este respecto a su Distribuidor, Ayuntamiento o Administración local. Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a la eliminación de aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y electrónicos RAEE). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos. Descripción

1. Pulsador "Set" de selección de vapor

2. Indicador luminoso de “vapor alto”

3. Indicador luminoso de “vapor medio”

4. Indicador luminoso “ahorro de

7. Indicador luminoso de aviso

10. Compartimentos para el cable y la

11. Depósito de agua

12. Marca de llenado mínimo

13. Marca de llenado máximo

14. Boca de llenado del depósito

15. Soporte de la plancha

16. Maneta de selección de programa de

B O S C H ESPAÑOL *Según modelo Manera de usar la plancha

1. Llenar de agua el depósito

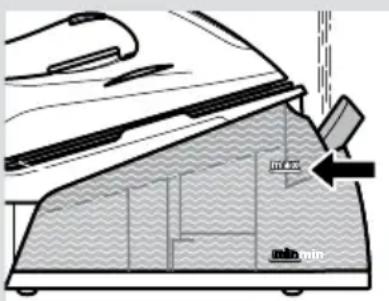

Su estación de planchado ha sido diseñada para usar agua del grifo. Importante: ¡No utilizar aditivos! Añadir cualquier otro líquido, como perfume, vinagre, almidón, agua de condensación de secadoras, agua de condensación de aires acondicionados u otros productos químicos puede ocasionar daños en el aparato e implica la anulación de la garantía. 1 Abra la boca de llenado del depósito de agua (14). 2 Llene de agua el depósito (11). Nunca sobrepase la marca de llenado máximo (13). 3 Cierre la boca de llenado del depósito de agua. Nota: Mantenga el nivel de agua del depósito por encima de la marca de llenado mínimo “min” (12). Consejo: Para prolongar la vida útil del aparato, mezcle agua del grifo con agua destilada en la misma proporción (1:1). Si el agua de su zona en muy dura, mezcle agua del grifo con agua destilada en doble proporción (1:2).

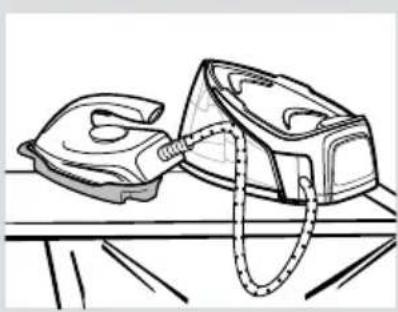

1 Desenrolle la manguera de agua (8) y el cable de red (9). Conecte el cable en una toma provista de conexión a tierra. 2 Presione el pulsador "encendido/apagado" (5) para conectar el aparato. El indicador luminoso de “vapor medio” (3) parpadeará hasta alcanzar la temperatura adecuada. 3 Cuando la plancha está lista para ser usada, el indicador luminoso de “vapor medio” (3) se iluminará de forma permanente y se emitirán dos señales sonoras. Importante: Durante los primeros segundos de uso la cantidad de vapor será menor y aumentará progresivamente. minmin59 B O S C H ESPAÑOL *Según modelo

3. Programas de planchado

1 Seleccione el modo “i-Temp” para realizar el planchado de todas sus prendas que puedan ser planchadas. 2 En el caso de que el resultado obtenido no sea el deseado (siempre que el tipo de prenda lo permita ), deje esas prendas para un retoque nal utilizando el modo “Turbo”. Atención: No utilice el modo “i-Temp” después de haber utilizado el modo “Turbo”, ya que la suela de la plancha estará demasiado caliente y corre el riesgo de dañar aquellas prendas delicadas. Modo Adecuado para i-Temp Todo tipo de tejidos que puedan ser planchados Turbo Algodón y lino Seleccione el modo de vapor presionando el pulsador "Set" de selección de vapor (1), según el programa de planchado elegido, según la siguiente tabla: Modo Ajuste de Vapor i-Temp Indicador luminoso de “vapor alto” (2) Turbo Indicador luminoso de “vapor medio” (3) i-Temp Programa “i-Temp” Este programa selecciona de forma automática una temperatura, adecuada para todo tipo de tejido que puedan ser planchados (símbolos

El programa “i-Temp” evita que los tejidos se vean dañados por una incorrecta selección del nivel de temperatura. El programa “i-Temp” no es aplicable a tejidos que no puedan ser planchados (símbolo

Preste atención a la etiqueta de planchado de la prenda, o pruebe a planchar sobre una zona no visible de la prenda.60 B O S C HESPAÑOL*Según modeloTurbo Programa “Turbo” Este programa está diseñado para planchar aquellas prendas más difíciles que requieren altas temperaturas de planchado (solo aquellas prendas que lo permitan

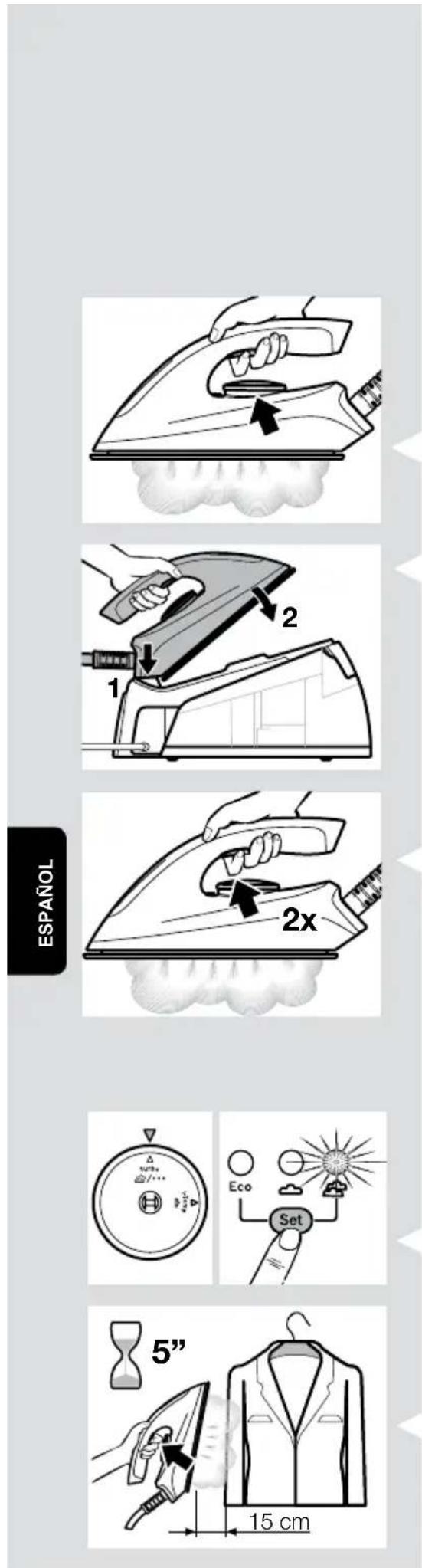

1 Presione el pulsador de salida de vapor (17) para planchar con vapor. Importante: si coloca la plancha sobre el soporte (15), tenga cuidado de insertar primero el talón en la parte superior del frontal, como se indica en la gura. Función “PulseSteam” Este aparato está provisto de una función especial para tratar arrugas persistentes. 1 Presione dos veces de forma breve y rápida (doble clic) el pulsador de salida de vapor (17). Se emitirán potentes disparos de vapor que penetran profundamente en el tejido. Planchado vertical Utilícelo para eliminar arrugas de prendas colgadas de perchas, cortinas, etc. 1 Seleccione el modo “Turbo” en la maneta de selección de programa de planchado (16). 2 Active el modo de “vapor alto” utilizando el botón “Set” de selección de vapor (1). 3 Mantenga la plancha en posición vertical, guardando una distancia de unos 15 cm respecto a la prenda. 4 Presione el pulsador de salida de vapor (17) de forma repetida con pausas de 5 segundos. 15 cm

B O S C H ESPAÑOL *Según modelo Atención:

• No proyecte el vapor sobre ropa puesta. No dirija el chorro de vapor hacia personas o animales.

• No utilice el modo “i-Temp” después de haber utilizado el modo Turbo, ya que la suela de la plancha estará demasiado caliente y corre el riesgo de dañar aquellas prendas delicadas.

5. Ahorro de energía

Si el modo “ahorro de energía” está activado, el aparato entra en el modo “Eco” optimizado” que genera “pulsos de vapor continuos”. El vapor se genera con fuertes y cortos pulsos, por tanto, puede ahorrar energía y agua, y aún así obtener buenos resultados de planchado para la mayoría de las prendas. 1 Presione el pulsador “Set” de selección de vapor (1) tantas veces como sean necesarias hasta que el indicador luminoso “ahorro de energía” (Eco) (4) se ilumine. 2 Para cambiar a otro modo de vapor presione el pulsador "Set" de selección de vapor (1). Consejos para el ahorro de energía:

• Si utiliza secadora antes del planchado, seleccione un programa adecuado para el secado con posterior planchado.

• Procure planchar las prendas mientras éstas están todavía húmedas, reduciendo la salida de vapor de la plancha. El vapor será generado principalmente por las prendas en lugar de por la plancha.

6. Apagado automático

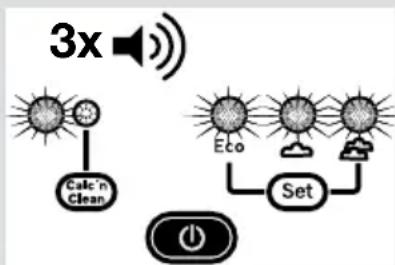

Para su seguridad y para ahorrar energía, el aparato se desconectará de forma automática si no ha sido utilizado durante un periodo de 8 minutos. Se emitirán tres señales sonoras y todos los indicadores luminosos (2, 3, 4, 7) comenzarán a parpadear. 1 Para volver a conectar la estación y continuar con el planchado, presione de nuevo el pulsador de vapor (17). 3x62 B O S C H ESPAÑOL *Según modelo Limpieza y mantenimiento

1. Proceso de descalcicación

Este aparato está provisto de un sistema de aviso automático que le recordará la necesidad de eliminar la cal de la suela. Al activarse, se emitirán 3 pitidos y el indicador luminoso de aviso automático de limpieza “Calc'n Clean” (7) comenzará a parpadear. Puede seguir planchando durante un tiempo, tras el cual solo podrá planchar en seco (sin vapor). Para poder volver a planchar con vapor, realice el siguiente proceso de descalcicación: 1 Llene el depósito (11) con agua del grifo. 2 Enchufe el cable de red (9) y conecte el aparato presionando el pulsador “encendido/apagado” (5). 3 Presione el pulsador de descalcicación (6) durante 2 segundos. El indicador luminoso de aviso automatico de limpieza “Calc’nClean” (7) lucirá de forma permanente y se emitirá una señal sonora. 4 Espere hasta que cualquiera de los indicadores luminosos (2, 3, 4) se ilumine de forma permanente. Se emitirán dos señales sonoras. 5 Coloque la plancha sobre el contenedor "Calc'nClean" (19). Asegúrese de que la supercie sobre la que se apoya el contenedor es estable. Atención:

• No retire la plancha del contenedor hasta que el proceso de descalcicación haya terminado. Por la base se expulsará agua caliente y vapor, que arrastrarán la cal e impurezas que pudiera haber dentro de la cámara.

• El contenedor debe ser utilizado sólo para realizar el proceso de descalcicación. No debe utilizarse como soporte de la plancha durante el planchado.

B O S C H ESPAÑOL *Según modelo 6 Presione el pulsador de salida de vapor de la plancha (17) durante 2 segundos. El proceso de descalcicación comenzará de forma automática. A lo largo del proceso, se emitirán señales sonoras breves. 7 Al cabo de unos 3 minutos aproximadamente, la plancha deja de emitir vapor. Se emitirá una señal sonora de larga duración, que indica que el proceso de descalcicación ha terminado. El aparato se desconectará de forma automática. 8 Para limpiar cualquier residuo que pudiera quedar en la suela (18), pase inmediatamente la plancha caliente sobre un paño de algodón húmedo. Seque la carcasa de la plancha con un paño. 9 El contenedor se calienta durante el proceso de descalcicación. Déjelo enfriar y vacíelo. Nota: puede realizar el proceso de descalcicación aunque el indicador luminoso de aviso automático de limpieza “Calc’n Clean” (7) no esté parpadeando. Para ello vaya directamente al punto 1.

2. Limpieza del aparato

Limpie regularmente el aparato. Atención: riesgo de quemaduras. 1 Si el aparato está ligeramente sucio, límpielo con un paño de algodón húmedo. A continuación, séquelo. 2 Para mantener la suela suave, evite que entre en contacto con objetos metálicos. No utilice nunca estropajos ni productos químicos para limpiar la suela.loading-circle-165 B O S C H ESPAÑOL *Según modelo Soluciones para pequeños problemas Problema Causa posible Solución La plancha produce humo cuando se enciende.

1. Durante la primera utilización:

ciertos componentes del aparato se engrasan ligeramente en fábrica y pueden producir un poco de humo cuando se calienta inicialmente.

1. Esto es completamente

normal y desaparecerá tras unos momentos. La plancha no produce vapor.

1. Durante el primer uso el agua

no ha llenado completamente la manguera de agua (8).

2. El indicador luminoso “aviso

de limpieza” (6) parpadea. No ha completado el proceso de descalcicación.

1. Mantenga accionado el

pulsador de vapor (17) hasta que salga vapor.

2. Lleve a cabo un ciclo de

limpieza (ver apartado “Proceso de descalcicación”). Surge suciedad por la suela o la suela está sucia.

1. Hay una acumulación de

óxido o minerales en la plancha.

2. Se han utilizado productos

químicos o aditivos.

1. Lleve a cabo un ciclo de

limpieza (ver apartado “Proceso de descalcicación”).

2. No añada productos al agua

(ver apartado “Llenar de agua el depósito”). Limpie la suela con un paño húmedo. El indicador “Calc'nClean” (6) no se apaga

1. Se ha detenido el proceso de

descalcicación antes de completarse.

1. Reinicie y complete el

proceso de descalcicación. El aparato hace un sonido de bombeo.

1. Se está bombeando agua en

2. El deposito está vacío.

2. Llene de agua el depósito.

1. La maneta de selección de

programa de planchado (16) está en el modo “i-Temp” y el indicador luminoso de “vapor alto” (2) luce de forma permanente.

1. Cuando esté planchando con

el programa “i-Temp”, pulse el pulsador “Set” de selección de vapor (1) hasta que el indicador de “vapor medio” (3) se ilumine. (ver apartado de “programas de planchado”). La plancha produce poco vapor.

produce vapor gradualmente hasta que se estabiliza. Si lo anterior no soluciona el problema, póngase en contacto con un servicio de asistencia técnica autorizado. Este manual puede ser descargado desde la página local de Bosch.PT • Instruções de serviço
