Tipo de producto	Plancha de vapor
Marca	Bosch
Modelo	TDA302801P
Dimensiones (Largo x Ancho x Alto)	Aproximadamente 30 x 12 x 15 cm
Peso	Aproximadamente 1,4 kg
Alimentación	220-240 V ~ 50/60 Hz, 2400 W
Capacidad del depósito	Aproximadamente 300 ml
Suela	Suela lisa (material no especificado)
Funciones principales	Planchado a vapor, golpe de vapor, pulverización, planchado vertical, planchado en seco
Regulación del vapor	Regulador de vapor continuo
Regulación de la temperatura	Selector giratorio con posiciones Sintético, Seda-Lana, Algodón, Lino
Seguridad	Apagado automático (Auto Off), SensorSecure, protección anti-goteo, apagado automático
Sistema antical	Self-Clean, Calc'nClean, cartucho anti-cal (accesorio TDZ1101), líquido antical
Mantenimiento y limpieza	Limpieza de la suela con paño húmedo, uso de la función Calc'nClean cada 3 meses con líquido antical
Longitud del cable	Aproximadamente 2 m
Uso	Solo doméstico
País de origen	No especificado (estimación: Alemania o China)
Accesorios incluidos	Vaso medidor, líquido antical (según versión)
Garantía	2 años (estimación estándar)

Preguntas frecuentes - TDA302801P BOSCH

¿Cómo llenar el depósito de agua de la plancha Bosch TDA302801P?

Desconecte la plancha y ajuste el regulador de vapor a [×]. Abra la tapa de entrada de agua, llene hasta el nivel máximo con agua del grifo, luego cierre la tapa. No use agua de condensación ni perfumes.

¿Cómo usar la función vapor?

Ajuste la temperatura con el selector (12) según la tela, luego use el regulador de vapor (3) para ajustar el flujo. Para un golpe de vapor potente, presione el botón (2) cada 5 segundos.

¿Qué hacer si sale agua de la suela?

Aumente la temperatura seleccionada (entre • y máx.) y espere a que el indicador se apague. Si el flujo de vapor es demasiado alto, redúzcalo. Asegúrese de esperar 5 segundos entre cada presión del botón de golpe de vapor.

¿Cómo limpiar la plancha?

Desconecte la plancha y espere a que se enfríe. Limpie la suela y el cuerpo con un paño húmedo. No use esponja abrasiva ni productos químicos. Para la descalcificación, use la función Calc'nClean cada dos semanas o cada tres meses con líquido antical Bosch.

¿Qué significa el apagado automático 'secure'?

La plancha se apaga automáticamente después de 30 segundos en posición horizontal o de lado, y después de 8 minutos en posición vertical. El indicador 'auto off' parpadea. Para reactivar, simplemente mueva la plancha.

¿Cómo funciona el sistema 'SensorSecure'?

El sensor detecta si la plancha está en uso. Si permanece inactiva más de 12 segundos, se apaga automáticamente. Cuando vuelve a tomar la plancha, se calienta de nuevo. El indicador 'SensorSecure' parpadea en reposo y se enciende en uso.

¿Por qué sale humo de la plancha durante el primer uso?

Esto es normal: la grasa interna se calienta y se evapora. Esto cesa después de unos minutos de uso.

¿Puedo usar agua del grifo?

Sí, esta plancha está diseñada para agua del grifo. Si el agua es muy dura, mézclela con agua destilada (una dosis de agua del grifo por dos dosis de agua destilada) para prolongar la vida útil.

¿Cómo usar el planchado vertical?

Ajuste el selector de temperatura al máximo, cuelgue la prenda en una percha, sostenga la plancha verticalmente a 10 cm y presione el botón de golpe de vapor (2) en intervalos de 5 segundos.

¿Qué hacer si la plancha no calienta?

Verifique que el selector de temperatura no esté en la posición mínima. Si el indicador 'auto off' parpadea, mueva suavemente la plancha para reactivarla. Si el indicador 'SensorSecure' parpadea, agarre el mango para volver a encenderla.

MANUAL DE USUARIO TDA302801P BOSCH

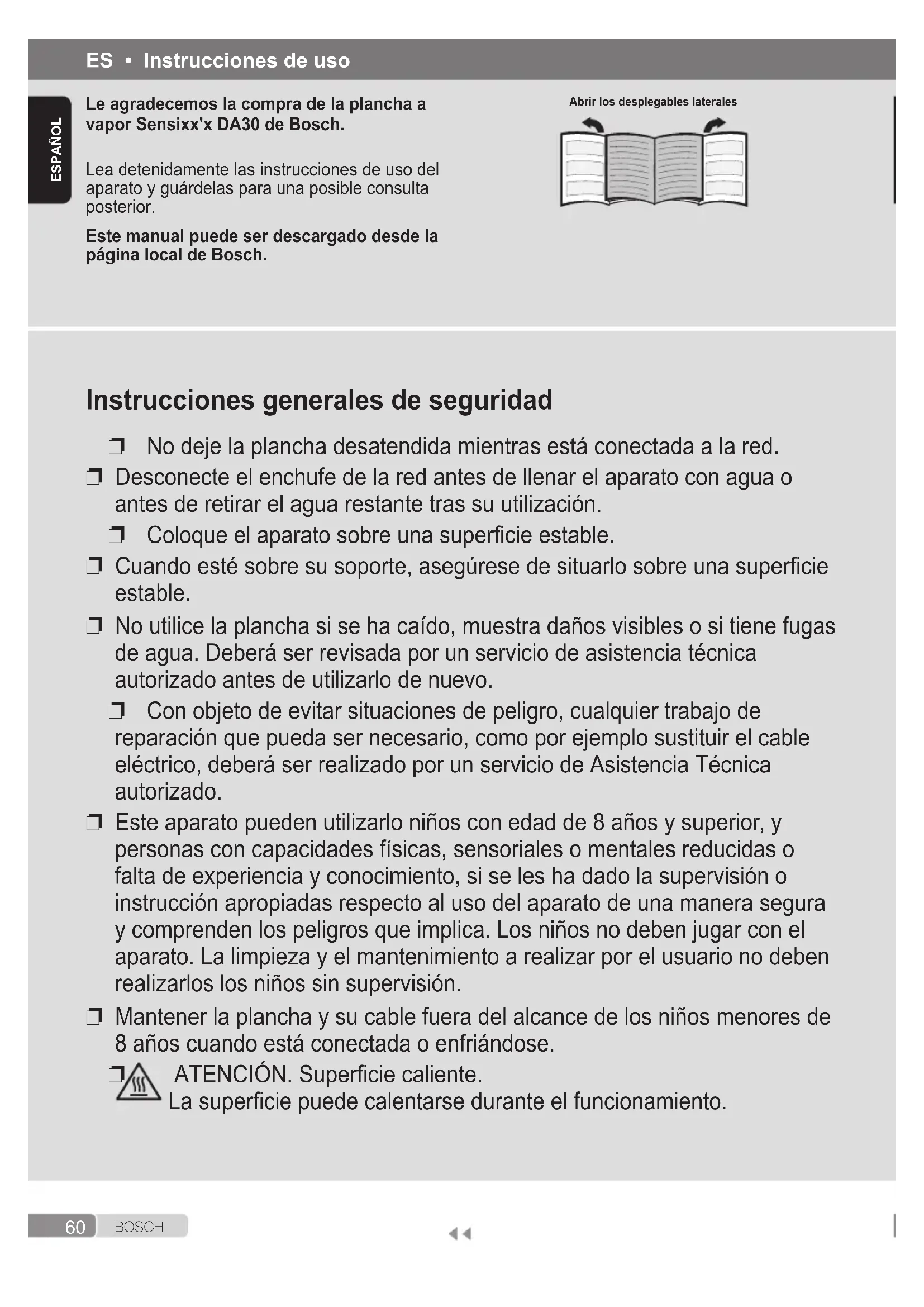

Instrucciones de uso

Le agradecemos la compra de la plancha a vapor Sensixx'x DA30 de Bosch.

Lea detenidamente las instrucciones de uso del aparato y guárdelas para una posible consulta posterior.

Este manual puede ser descargado desde la página local de Bosch.

Abrir los desplegables laterales

Instrucciones generales de seguridad

No deje la plancha desatendida cuando está conectada a la red. - Desconecte el enchufe de la red antes de llenar el aparato con agua o antes de retirar el agua restante tras su utilización. Coloque el aparato sobre una superficie estable. - Cuando está sobre su soporte, asegúrese de situarlo sobre una superficie estable. No utilice la plancha si se ha caído, muestra daños visibles o si tiene fugas de agua. Deberá ser revisada por un servicio de asistencia técnica autorizado antes de utilizarla de nuevo. - Con objeto de evitar situaciones de peligro, cualquier trabajo de reparación que pueda ser necesario, como por ejemplo sustituir el cable eléctrico, deberá ser realizado por un servicio de asistencia técnica autorizado. Este aparato pueden usarlo niños con edad de 8 años y superior, y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucción apropiadas respecto al uso del aparato de una forma segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión. - Mantener la plancha y su cable fuera del alcance de los niños menores de 8 años cuando está conectada o enfriándose.

ATENCIÓN. Superficie caliente.

La superficie puede calentarse durante el funcionamiento.

Avisos importantes

• El presente aparato ha sido diseñado exclusivamente para uso doméstico, quedando por tanto excluido el uso industrial del mismo.
• Utilice este aparato solo para los fines para los que ha sido diseñado, es decir, como una plancha. Cualquier otro uso se considerará inadecuado y, en consecuencia, peligroso. El fabricante no será responsable de ningún daño resultante de un uso indebido o inadecuado.
• Este aparato alcanza temperaturas elevadas y produce vapor durante su utilización, lo cual podrá causar escaldaduras o quemaduras en caso de uso inadecuado.
• No toque la suela. Coja la plancha por su asa.
• No deje el cable colgando de la mesa o tabla de planchado para evitar que el aparato se caiga.
• No proyecte el vapor sobre ropa puesta.
• No dirija el chorro de vapor hacia personas o animales.
• No permita que el cable entre en contacto con bordes afilados o que se use para transportar cargas pesadas.
• No apoye la plancha en posición horizontal cuando la suela esté caliente. Apóyela sobre su talón.
• Mientras esté conectado, no toque el aparato con las manos húmedas.
• Antes de enchufar el aparato a la red, asegúrese de que el voltaje se corresponde con el indicado en la placa de características.
• Este aparato debe conectarse a una toma con conexión a tierra. Si utiliza una alargadera, asegúrese de que dispone de una toma de 16 A bipolar con conexión a tierra.
• Para evitar que bajo circunstancias desfavorables de la red se puedan producir fenómenos como la variación de la tensión y el parpadeo de la iluminación, se recomienda que la plancha sea conectada a una red con una impedancia máxima de 0.28 Ω. Para más información, consulte con su empresa distribuidora de energía eléctrica.
• No coloque el aparato bajo el grifo para llenar el depósito con agua.
• Desconecte el aparato de la red eléctrica tras cada uso, o en caso de probar defectos en el mismo.
• No desenchufe el aparato de la toma tirando del cable.
• No introduzca la plancha en agua o en cualquier otro líquido.
• No deje el aparato expuesto a la intemperie (lluvia, sol, escarcha, etc.).

Información sobre eliminación

Nuestros productos se entregan en un embalaje optimizado. Esto consiste básicamente en la utilización de materiales no contaminantes que deben entregarse al servicio local de retirada de residuos como materias primas secundarias. Solicite información a su ayuntamiento para la retirada de electrodomésticos obsoletos.

Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a la eliminación de aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y

electrónicos RAEE).

La directiva proporciona el marco general establecido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Descripción

1. Botón de spray
2. Botón de golpe de vapor
3. Regulador de vapor
4. Boca de llenado
5. Tapa del depósito
6. Boquilla del spray
7. Suela
8. Marca de nivel de llenado máximo
9. Indicador de temperatura seleccionada
10. Botón de limpieza "clean"
11. Depósito de agua
12. Regulador de temperatura
13. Lámpara piloto
14. Cable de conexión
15. Indicador luminoso de autopagado "auto off" *
16. Indicador luminoso "SensorSecure" *
17. Vaso de llenado *
18. Líquido descalcífico *

Antes de usar la plancha por vez primera

Retire todos los protectores o etiquetas de la suela (7) de la plancha.

Durante el primer uso la plancha puede desprender algunos humos y olores que cesarán en pocas horas.

Manera de usar la plancha

1. Llenar de agua el depósito

Ver desplegable

Su plancha ha sido diseñada para usar agua de grifo.

• Añadir cualquier otro líquido (si no es recomendado por Bosch), como perfume, pueda ocasionar daños en el aparato.
• No utilice agua de condensación de secadoras, aires acondicionados o similares.

Cualquier daño causado por el uso de los productos anteriormente citados, provocará la anulación de la garantía.

Colocar el regulador del vapor (3) en la posición [念 ] y extraer el enchufe de la toma de corriente!

1. Abra la tapa (5) del depósito de agua.
2. Llene de agua el depósito. Nunca sobrepase la marca de nivel del llenado máximo (8).
3. Cierre la tapa del depósito de agua.

Consejo: para que la función de la calidad del vapor funcione de forma óptima durante más tiempo, mezcle agua de red con agua destilada en proporción 1:1. Si el agua de su zona es muy dura, mezcle agua de red con agua destilada en proporción 1:2.

Puede ponerse en contacto con su empresa local suministradora de agua para conocer el grado de dureza de la misma.

2. Regulación de la temperatura

Ver desplegable

El regulador (12) sirve para ajustar la temperatura de la suela (7).

Ajuste la temperatura mediante el giro del regulador de temperatura, alineándolo con el indicador de temperatura seleccionada (9):

Temperatura adecuada para:

Sintéticos

• Seda - lana

Algodón

max Lino

La lámpara piloto (13) se ilumina mientras la plancha se está calentando y se apaga tan pronto como se ha alcanzado la temperatura seleccionada. Una vez que la plancha está caliente, se puede planchar también durante las fases de calentamiento de la misma.

3. Planchado con vapor

Ver desplegable

El regulador de vapor (3) se usa para ajustar la cantidad de vapor producido durante el planchado.

Regulador de temperatura (12)

Nivel recomendado del regulador de vapor (3) *

Consejo: para obtener un mejor resultado del planchado, se recomienda realizar las últimas pasadas de la plancha en seco, sin emisión de vapor, con el fin de secar la prenda.

4. Golpe de vapor

Ver desplegable

Utilícelo para eliminar arrugas severas o al presionar sobre pliegues duros.

1. Colocar el regulador de temperatura (12) en la posición "máx".
2. Pulsar repetidas veces el botón de golpe de vapor [M] (2) a intervalos de cinco segundos.

5. Planchado vertical

Ver desplegable

Utilícelo para eliminar arrugas de prendas colgadas de perchas, cortinas, etc.

1. Colocar el regulador de temperatura (12) en la posición "máx".
2. Colgar la prenda a planchar en una percha.
3. Mantener la plancha en posición vertical delante de la prenda, a unos 10 cm de distancia. Pulsar a intervalos de 5 segundos el botón de golpe de vapor [2].

6. Planchado sin vapor

Ver desplegable

Permite usar la plancha para planchado en seco.

Colocar el regulador de vapor en la posición

7. Sistema antigoteo *

Ver desplegable

La plancha incorpora un sistema de seguridad antigoteo que suprime automáticamente la producción de vapor si se ha seleccionado una temperatura demasiado baja. Cuando este sistema actúa, es posible que se oiga un sonido en forma de "clic".

8. Spray

Ver desplegable

No use el spray sobre sedas.

9. Función autodesconexión "secure" *

Ver desplegable

La función autodesconexión "secure" apaga la plancha cuando queda desatendida, aumentándose así la seguridad y ahorrando energía.

Si su plancha está provista de la función "secure", encontrará el texto "auto off" escrito en el asa.

1. Enchufe la plancha.
2. Calentamiento inicial: Al conectar la plancha, esta permanecerá inactiva durante los 2 primeros minutos, permitiendo que la plancha alcance la temperatura seleccionada.
3. El circuito de seguridad desconecta la plancha automáticamente y el indicador luminoso (15*) se enciende intermitentemente en los siguientes casos:

A los 30 segundos seguidos sin movimiento con la plancha apoyada sobre la suela o volcada sobre un lugar. A los 8 minutos sin movimiento con la plancha apoyada sobre su talón.

1. Para volver a conectar la plancha, basta con moverla suavemente.

10. Función "SensorSecure" *

Ver desplegable

La función "SensorSecure" hace que la plancha solo caliente durante el planchado. De este modo se incrementa la seguridad y se ahorra energía.

1. Enchufe la plancha.
2. El indicador luminoso "SensorSecure" (16*) parpadea cuando se encuentra en reposo, y se ilumina de forma continua durante el planchado.
3. Si la plancha está en reposo más de 12 segundos, dejará de calentar automáticamente.
4. Al reanudar el planchado, la plancha volverá a calentarse de nuevo.

Calentamiento inicial: No es necesario que el asa se encuentre agarrada hasta alcanzar la temperatura seleccionada. Una vez alcanzada, la lámpara piloto (13) se apagará.

11. Tras concluir cada ciclo de planchado

Ver desplegable

1. Desplazar repetidas veces el mando regulador de vapor (3) de la posición en la posición "máx" y viceversa (autolimpieza).
2. Vaciar el depósito de agua: Mantener la plancha con la punta hacia abajo y agitarla ligeramente.
3. ¡No colocarla nunca sobre la suela!
4. ¡No tensar excesivamente el cable de conexión (14) al enrollarlo!

Consejos para el ahorro de energía

La mayor cantidad de energía consumida por una plancha se destina a la producción de vapor. Para reducir el consumo, siga los siguientes consejos:

1. Comience siempre por las prendas cuyos tejidos requieren una menor temperatura de planchado. Para ello, consulte la etiqueta de la prenda.
2. Regule la cantidad de vapor de acuerdo con la temperatura de planchado seleccionada, siguiendo las instrucciones de este manual.
3. Procure planchar las prendas cuando estas estén ligeramente húmedas, reduciendo la cantidad de vapor de la plancha. El vapor será generado principalmente por las prendas en lugar de por la plancha.

Si utiliza la función de planchado, seleccione un programa adecuado para el secado con posterior planchado.

1. Si las prendas están suficientemente húmedas, coloque el regulador de cantidad de vapor (3) en la posición de anulación de la producción de vapor [1].
2. Durante las pausas de planchado, coloque la plancha en posición vertical apoyada sobre su talón. Dejarla en posición horizontal con el regulador de vapor abierto conduce a la producción innecesaria de vapor y a su pérdida.

Limpieza y mantenimiento

Ver desplegable

¡Atención! ¡Riesgo de quemaduras!

Desenchufe siempre la plancha de la red antes de realizar cualquier trabajo de limpieza o mantenimiento.

1. Si la plancha está ligeramente sucia, deje enfriar la suela (7) de la plancha. Limpie el cuerpo del aparato y la suela con un paño húmedo, secándola a continuación.
2. En el caso de que restos de tejido sintético queden adheridos a la suela debido a que se ha seleccionado una temperatura excesiva, frote la suela inmediatamente con un paño de algodón grueso y húmedo doblado varias veces.
3. Para mantener la suela suave, evite que entre en contacto con objetos metálicos. No utilice nunca estropajos ni productos químicos para limpiar la suela.

AntiCal

Sistema de descalcificación múltiple

Ver desplegable

self-clean

Cada vez que utilice el regulador de vapor (3), el sistema "self-clean" limpia los sedimentos de cal del mecanismo.

Calc'nClean

La función "Calc'nClean" ayuda a eliminar partículas de cal de la cámara de vapor. Si el agua de su zona es muy dura, utilice esta función cada 2 semanas aproximadamente.

1 Desconecte la plancha de la red, coloque el regulador de vapor (3) en la posición [x] y llene el depósito de agua (11). 2 Coloque el regulador de temperatura (12) en la posición "max" y conecte la plancha. 3 Una vez transcurrido el periodo de calentamiento necesario, la lámpara piloto (13) se apaga. Desenchufe la plancha (¡muy importante!). 4 Coloque el regulador de vapor (3) en la posición "max". 5 Sujete la plancha sobre un fregadero. Apriete el botón "clean" (10) y agite la plancha hasta que aproximadamente un tercio de la capacidad de agua del depósito se haya evaporado. Saldrá vapor y agua hirviendo, arrastrando partículas de cal y sedimentos si los hay. 6 Libere el botón "clean" y sacuda suavemente el aparato durante unos segundos. 7 Repita tres veces los pasos 5 y 6 hasta que el depósito de agua esté vacío. 8 Enchufe y caliente la plancha hasta evaporar los restos de agua.

Apriete el botón "clean" unas cuantas veces más para asegurar que el depósito de agua está completamente vacío.

9 Desenchufe la plancha y deje enfriar la suela (7). Limpie la suela con un paño de algodón húmedo.

Para una eliminación profunda de la cal, puede usar el líquido descalcificante especialmente desarrollado por Bosch. Debe hacerse cada 3 veces.

1. Llene el depósito (11) con un vaso lleno de agua limpia del grifo, mezclado con una dosis (25 ml) de líquido descalcificante (18*).
2. A continuación, siga el proceso anterior descrito en el párrafo "Calc'nClean" (páginas 2 a 9). El líquido descalcificante puede adquirirlo en el servicio postventa o en comercios especializados.

Nombre del accesorio: TDZ1101

D anti-calc*

El cartucho "anti-calc" ha sido diseñado para reducir la acumulación de cal que se produce durante el planchado con vapor y, de este modo, prolongar la vida útil de su plancha. Sin embargo, tenga en cuenta que el cartucho "anti-calc" no detendrá en su totalidad el proceso natural de acumulación de cal.

Soluciones para pequeños problemas

Problema Causa probable Soluciones
La plancha no calienta.	1. El regulator de temperatura (12) está en posición muy bajo.2. El sistema "secure"* se haactivado.(la lámpara "auto off" 15* parpadea).La plancha se incluye en estado deespera.3. El sistemasensorSecure"* se haactivado (el indicator luminoso SensorSecure"* 16* parpadea). La plancha se incluye en estado deespera.	1. Seleectione una temperatura más alta.2. Para volver a conectar la planchaISTA moverla suavamente.3. Agarre el asa de la plancha paraactivarla.
La ropatende a pegarse.	1. La temperature es demasiado alto.1. Seleectione una temperatura más baja mediate la maneta de selección de temperatura (12) y espere a que la plancha se enfrie.
Gotea agua+junto con el vapor.	1. La maneta de selección de temperatura (12) está en una posición muy bajo.2. El nivel de vapor selecciónado es alto combinado con una temperatura baja.3. Ha presionado el botón de supervapor (2) repetidas vezes, sin esperar 5segundos entre cada pulsación.	1. Seleectione una temperatura más alta (entre "..." y "max"), si el tejido lo permite, y espere a que la lámpara piloto (13) se apague.2. Seleectione un nivel de vapor más bajo.3. Espere 5seguidos entre cada pulsación del botón de supervapor.
No sale vapor. 1. Se ha selecciónado el nivel de vapor[XX].2. Temperatura demasiado baja.Antigoteo activado.		1. Seleectione un nivel de vapor más elevado.2. Seleectione una temperatura más alta, si el tejido lo permite.
Se desprendehumos y olores alconectar la planchapor primera vez.	1. Engrase de algunos piezas internas. 1. Esto es normal y cesará en pocoamicutos.
La plancha gotea o emite vapor de forma excesiva.	1. El sistemas "Calc'nClean" no cierra de forma adecuada.	1. Pulseñas cuantas vezes el botón "clean" (10).
Sale@suciedad porlos agujeros de lasuela (7).	1. Restos de calyerspondentes de lacamara de vaporización.	1. Lvee a cabo un ciclo de limpieza(very apartado "Calc'nClean").

Si lo anterior no soluciona el problema, póngase en contacto con un Servicio de Asistencia Técnica autorizado.

Tejidos que se pueden planchar:

Sintética, lana, algodón

máx.

Al calentar el aparato se enciende el indicador luminoso (13), que se apaga cuando se alcanza la temperatura seleccionada. Si la temperatura de la suela disminuye, se puede continuar planchando; en ese momento, la suela se volverá a calentar hasta la temperatura seleccionada.

3. Planchado con vapor

Ver páginas desplegables

El regulador de vapor (3) se utiliza para ajustar la cantidad de vapor generado durante el planchado.

Termostato (12)

Posición recomendada del regulador de vapor (3)

Consejo: Para obtener resultados óptimos, antes de terminar de planchar, desconecte el vapor y pase varias veces la plancha sobre la tela sin humedecer, para secarla bien.

4. Golpe de vapor

Ver páginas desplegables

Esta función se puede utilizar para eliminar las arrugas difíciles y los pliegues de las prendas y los pantalones.

1. Ajuste el termostato (12) en la posición «máx».
2. Hecho: pulse la tecla de vapor [] (2) con un intervalo de 5 segundos.

5. Vapor vertical

Ver páginas combinadas

Esta función se puede utilizar para planchar pliegues en prendas de vestir, cortinas, etc.

1. Ajuste el termostato (12) en la marca «max».
2. Coloque la prenda en la percha. 3. Utilice la plancha en posición vertical a una distancia de 10 cm, presionando repetidamente la tecla de vapor [2] con intervalos de menos de 5 segundos.

6. Planchado sin vapor

Ver páginas combinadas

Este modo permite utilizar la plancha en seco.

Ajuste el regulador de vapor (3) en la posición [X].

7. Protección contra goteo*

Ver páginas combinadas

Si la temperatura se ajusta a un valor demasiado bajo, el suministro de vapor se desconecta automáticamente para evitar la formación de gotas. En ese caso, puede aparecer un pitido.

8. Rociado de agua

Ver páginas combinadas

Puede utilizar el aparato sin necesidad de desenrollar completamente el cable.

No utilice la función de pulverización de agua sobre el cable de seda.

9. Función de apagado automático «secure»*

Ver páginas adjuntas.

La función de apagado automático «secure» apaga la plancha cuando no se utiliza durante un tiempo prolongado, lo que aumenta la seguridad del aparato y contribuye al ahorro de energía. Si su plancha está equipada con la función «secure», en el mango hay una inscripción «auto off».

1. Conecte el enchufe de la plancha a la toma de corriente.

1. Calentamiento inicial: Esta función permanece activa durante los primeros dos minutos, para que el aparato pueda alcanzar la temperatura deseada.
2. En los siguientes casos, el sistema de seguridad apaga automáticamente el aparato y el indicador luminoso (15*) comienza a parpadear: a. Si durante 30 segundos no mueve la plancha, que se encuentra en la suela o de lado. b. Si durante 8 minutos no mueve la plancha, que se encuentra en posición vertical. 4. Para volver a encender la plancha, basta con moverla ligeramente.

10. «SensorSecure»*

Ver páginas adjuntas.

Accesorio: TDZ1101

D anti-calc*
