BEDIENUNGSANLEITUNG TDA302801P BOSCH

de Gebrauchsanleitung

en Operating instructions

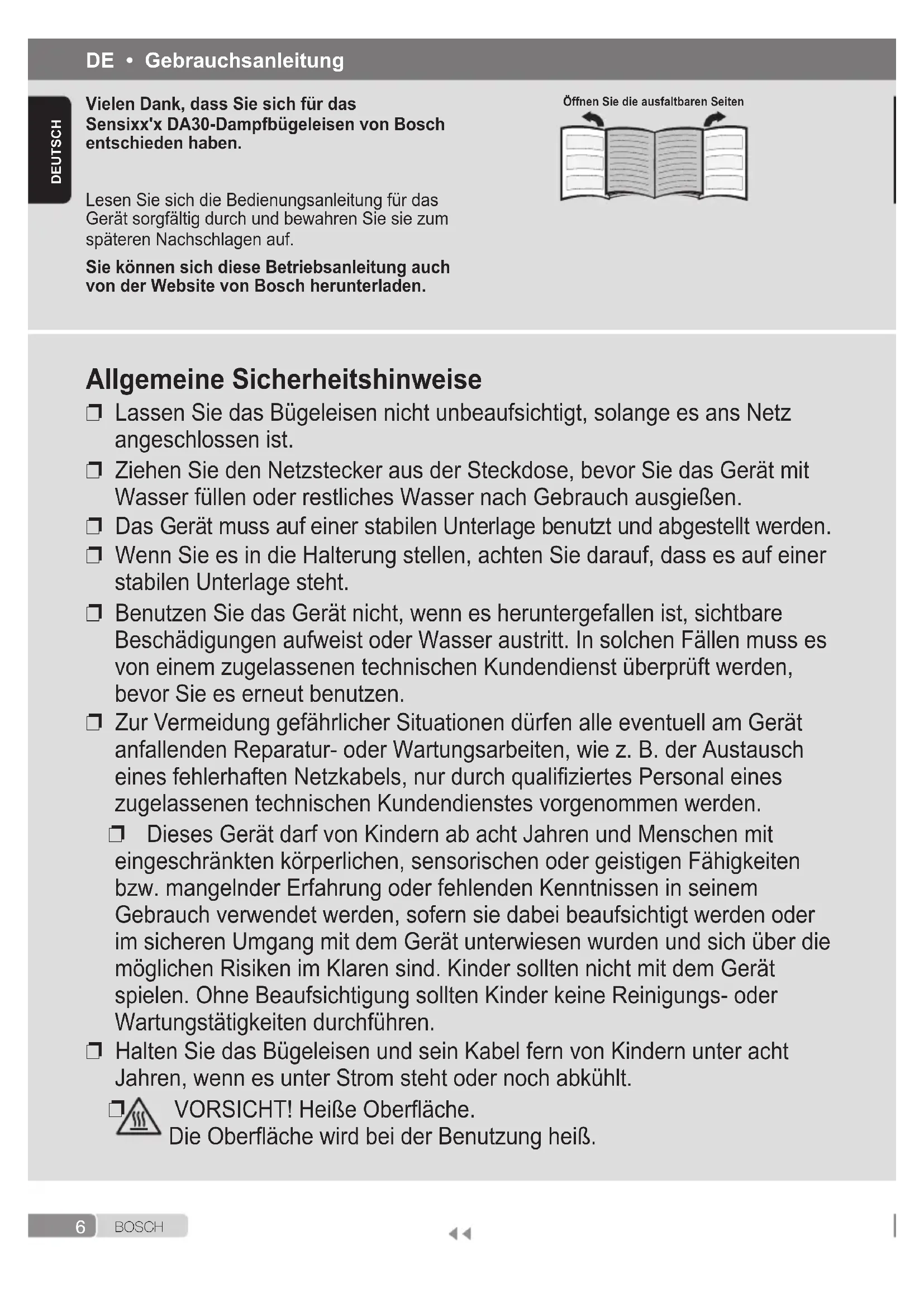

Vielen Dank, dass Sie sich für das Sensixx'x DA30-Dampfbügeleisen von Bosch entschieden haben.

Lesen Sie sich die Bedienungsanleitung für das Gerät sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

Sie konnen sich diese Betriebsanleitung auch von der Website von Bosch herunterlagen.

Öffnen Sie die ausfaltbaren Seiten

Allgemeine Sicherheitschinweise

Lassen Sie das Bügeleisen nicht unbeaufsichtigt, solange es ans Netz angeschlossen ist.
Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät mit Wasser fullen oder restliches Wasser nach Gebrauch ausgegeben.
Das Gerät muss auf einer stabilen Unterlage benutzt und abgestellt werden.
- Wenn Sie es in die Halterung stellen, achten Sie darauf, dass es auf einer stabilen Unterlage stehen.
Benutzen Sie das Gerät nicht, wenn es heruntergefallen ist, sightbare Beschädigungen aufweist oder Wasser austritt. In solchen Fällen muss es von einem zugelassenen technischen Kundendienst überprüft werden, bevor Sie es erneut benutzen.
Zur Vermeidung gefährlicher Situationen dürfen alle eventuell am Gerät anfallenden Reparatur- oder Wartungsarbeiten, wie z. B. der Austausch eines fehlerhaften Netzkabels, nur durch qualifiziertes Personal eines zugelassenen technischen Kundendienstes vorgenommen werden.

□ Dieses Gerätarf von Kindern ab acht Jahren und Menschen mit eingeschränkten körperlichen, sensorischen oder geistigen Fährigkeiten bzw. mangelnder Erfahrung oder fehlenden Kenntnissen in seinem Gebrauch verwendet werden, sofern sie damit beaufsichtigt werden oder im sicheren Umgang mit dem Gerät unterwiesen wurden und sich über die möglichen Risiken im Klaren sind. Kinder sollenn nicht mit dem Gerät speilen. Ohne Beaufsichtigung sollen den Kinder keine Reinigungsaoder Wartungstätigkeiten durchführren.

Halten Sie das Bügeleisen und sein Kabel fern von Kindern unter acht Jahren, wenn es unter Strom stehen oder noch abkühlt.

VORSICHT! Heiße Oberfläche.

Die Oberfläche wird bei der Benutzung heiß.

Wichtige Hinweise

• Dieses Gerät ist ausschließlich für den tatsächlichen Gebrauch bestimmt undarf nicht für gewerbliche Zwecke verwendet werden.
• Dieses Gerätarf nur zu den bestimmungsgemänen Zwecken verwendet werden, d. h. als Bügeleisen. Jede andere Verwendung ist unsachgemäß und demzufolge gefährlich.
• Der Hersteller übernimmt keine Haftung für Schäden, die auf falsche oder unsachgemäß Benutzung zurückzuführen sind.

• Dieses Gerät erreicht beim Gebrauch hohe Temperaturen und erzeugt Dampf. Dies konnte bei unsachgemäßem Gebrauch zu Verbrühenungen oder Verbrennungen führen.

• Bügelsohle nicht berühren! Halten Sie das Bügeleisen an seinem Griff.

• Lassen Sie das Netzkabel nicht über den Tisch oder das Bügelbrett hangen, damit das Gerät nicht herunterfällig.
• Bügeln Sie keine Kleidung, die gerade getragen wird!

• Dampf niemals auf Menschen oder Tiere sprühen oder*Richten!

• Netzkabel nicht mit scharfen Kanten oder der Bügelsohle in Berührung bringen, wenn diese heiß ist.

• Bügeleisen niemals waagrecht abstellen, wenn die Bögelsohle heißt ist. Stellen Sie es auf seinem Standfuß ab.
• Gerät nicht mit nassen oder feuchten Handen anfassen, wenn es in Betrieb ist.
• Dieses Gerät muss entsprechend den Angaben auf seinem Typenschild angeschlossen und verwendet werden.
• Dieses Gerät muss an eine geerdete Steckdose angeschlossen werden. Falls die Benutzung

eines Verlängerungskabels unbedingt nötig ist, ausschließlich Kabel für 16 A oder mehr und mit Schuko-Stecker verwenden.

• Unter ungündigen Umständen kann es im elektrischen Versorgungsnetz zu Spannungsschwankungen und zum Flackern des Lichts kommt. Damit dies vermieden wird, empfehlen wir das Gerät an einem Netz mit einer Impedanz von maximal 0.28 zu betreiben. Für detaillerte Informationen wenden Sie sichitte an ihren Netzbetreiber.
• Das Gerät niemals unter den Wasserhahn halten, um es mit Wasser zu fullen.
• Nach jedem Gebrauch bzw. bei vermutetem Defekt den Netzsteckerziehen.
• Stecker nicht am Kabel aus der Steckdoseziehen.
• Bügeleisen nie in Wasser oder andere Flüssigkeiten tauchen.
• Gerät keinen Witterungseinflüsten (Regen, Sonne, Bodenfrost...) aussetzen.

Hinweis zur Entsorgung

Unsere Waren werden in einer optimierten Verpackung gefiefert. Diese besteht grundsatzlich aus umweltverträglichen Materialien, die als Sekundärrohrstoff beim ortlichen Entsorgungsbetrieb abgegeben werden sollenn. Ihr Stadt- oder Gemeindeverwaltung wird Ihnen bereits Auskünfte über die Möglichkeit zur Entsorgung von Altgeräten erteilen.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte gekennzeichnet.

Die Richtlinie gibt den Rahmen

für eine EU-weit gültige Rücknahme und Verwertung von Altgeräten in der EU vor.

Beschreibung

1. Sprühtaste
2. Dampfstostaste
3. Dampfregler
4. Wassereinfülloffnung
5. Deckel der Einfüllöffnung
6. Spruhduse
7. Bügelsohle
8. Markierung für maximalen Füllstand

9. Temperaturindex

10. „clean“-Taste (Reinigung)

11. Wassertank
12. Temperaturregler
13. Kontrollämpchen
    14.Netzkabel
14. auto off"-Anzeigelampe * (automatische Abschaltung)
15. „SensorSecure“-Anzeigelampe *
16. Messbecher *
17. Entkalkerlösung *

Vor dem ersten Gebrauch Ihres Bügeleisens

Entfernen Sie alle Aufkleber oder Schutzfolien von der Bügelsohle (7).

Bei seiner erstmaligen Verwendung kann eine gewisse Rauch- und Geruchsbelastung auftreten, die nach ein paar Minuten verschwindet.

Gebrauch Ihres Gerätes

1. Befüllen des Wassertanks

Siehe ausfaltbare Seiten

Das Gerät ist für den Gebrauch mit normalem Leitungswasser ausgelegt.

Die Zugabe anderer Flüssigkeiten wie Parfum (sofern sie nicht von Bosch empfohlen werden) beschädigt das Gerät.
- Kein Kondenswasser aus Wäschetrocknern, Klimaanlagen o. ä. verwenden.

Jegliche Beschädigung, die auf die Verwendung der oben erwähnten Produkte zurückgeht, führt zum Gewährleistungsverlust.

Dampfregler (3) auf die Position [X] stellen und Netzstecker des Bügeleisensziehen!

1. Deckel der Einfüllöffnung (5) öffnen.
2. Wassertank (11) befüllen. Niemals über die Markierung für den maximalen Füllstand (8) befüllen.
3. Deckel der Einfüllöffnung schlieben.

Tipp: Zur Veränderung der optimalen Dampffunktion konnen Sie Leitungsswasser mit destilliertem Wasser im Verhältnis 1:1 mischen. Falls das Leitungsswasser in ihrer Gegend sehr hart ist, mischen Sie Leitungsswasser mit destilliertem Wasser im Verhältnis 1:2.

Die Wasserhärte erfolhen Sie bei ihrer regionalen Wasserversorger.

2. Temperatureinstellung

Siehe ausfaltbare Seiten

Der Temperaturregler (12) regelt die Temperatur der Bügelsohle (7).
Stellen Sie den Temperaturregler auf die entsprechende Stufe, die Sie auf dem Temperaturindex (9) des Bügeleisens finden.

Temperatureinstellung Geeignet fur:

Synthetik

Seide-Wolle

Baumwolle

max Leinen

Das Kontrollampchen (13) blinkt, während sich das Gerät aufheizt, und erlischt, sobald die eingestellte Temperatur erreicht ist. Wenn die Temperatur des bereits Bügeleisens sinkt, können Sie einfach weiterbügen, während sich das Gerät wieder bis auf die eingestelle Temperatur aufheizt.

3. Dampfbügeln

Siehe ausfaltbare Seiten

Der Dampfregler (3) wird zur Einstellung der beim Biegeln erzeugten Dampfmenge verwendet.

Temperaturregler (12)

Empfohlene Stellung des Dampfreglers (3)

Tipp: Führn Sie die letzten Striche mit dem Bügeleisen für ein besseres Bügelergebnis ohne Dampf aus, um das Kleidungsstück zu trocknen.

4. Dampfstöß

Siehe ausfaltbare Seiten

Hiermit konnen Sie hartnackige Knitterfalten beseitigen oder eine scharfe Bügelfalte oder Plisseefalte einbügen.

1. Stellen Sie den Temperaturregler (12) auf „max".
2. Drücken Sie die Dampfstoffaste [2] mehrmals in Abständen von mindestens fünf Sekunden.

5. Vertikaldampf

Siehe aushaltbare Seiten

Hiermit konnen Sie Falten aus hangenden Kleidungsstücken, Vorhängen usw. entfern.

1. Stellen Sie den Temperaturregler (12) auf „max".
2. Hängen Sie das Kleidungsstück auf einen Kleiderbügel.
3. Halten Sie das Bügeleisen in senkrechter Position in 10 cm Abstand auf das Kleidungsstück und drücken Sie mehrmals mit Pausen von mindestens fünf Sekunden die Dampfstoffaste [2].

6. Bügeln ohne Dampf

Siehe ausfaltbare Seiten

Damit kann das Bügeleisen auch zum Trockenbögeln verwendet werden.

Dampfregler (3) auf die Position ※ stellen.

7. Antitropfsystem *

Siehe ausfaltbare Seiten

Wenn die Temperatur zu niedrig eingestellt ist, wird der Dampf automatisch abgeschalte, damit kein Wasser austropfen kann. Dabei kann ein hörbares Klicken zu vernehmen sein.

8. Sprühen

Siehe aushaltbare Seiten

Hiermit konnen Sie hartnackige Knitterfalten beseitigen.

Beim Bügeln von Seide sollen die Spruhfunktion nicht verwendet werden.

9. „secure“-Abschaltautomatik *

Siehe ausfaltbare Seiten

Die „secure“-Abschaltautomatik schaltet das Bügeleisen ab, wenn es unbeaufsichtigt gelassen wird, erhöht so die Sicherheit und spart Energie.

Falls Ihr Bügeleisen mit der "secure"- Funktion ausgestattet ist, finden Sie auf dem Griff den Text „auto off".

1. Stecken Sie den Netzstecker des Bügeleisens ein.

2. Anfänglicher Aufheizvorgang: These Funktion bleibt während der ersten zwei Minuten deaktiviert, damit das Gerät die eingestellte Temperatur erreichen kann.

3. In folgenden Fällen schaltet der Sicherheitskreis das Gerät automatisch aus und die Anzeigelampe (15^*) blinkt:

a Wenn das Bügeleisen 30 Sekunden lang nicht bewegt wird, während es auf der Sohle oder Seite liegt.
b Wenn das Bügeleisen acht Minuten lang nicht bewegt wird, während es in aufrechte Position liegt.

1. Bewegen Sie das Bügeleisen liegt, um es wieder in Betrieb zunehmen.

10. „SensorSecure”*

Siehe aushaltbare Seiten

Die Funktion "SensorSecure" sorgt dafür, dass das Bügeleisen nur beim Bügeln aufgeheit wird.

Die Funktion sorgt für mehr Sicherheit und spart Energie.

1. Stecken Sie den Netzstecker des Bügeleisens ein.
2. Wenn das Bügeleisen nicht benutzt wird, blinkt die „SensorSecure"-Anzeigelampe (16^*) , beim Bögeln leuchtet sie kontinuierlich.
3. Wenn das Bügeleisen für mehr als 12 Sekunden nicht benutzt wird, wird es automatisch nicht mehr aufgeheizt.
4. Wird der Bügelvorgang fortgeführrt, wird das Bügeleisen wieder aufgeheizt.

Anfanglicher Aufheizvorgang: Der Griff braucht nicht festgehalten zu werden, bis sich das Bügeleisen auf die eingestellte Temperatur aufgeheit hat. Nach Erreichen dieser Temperatur schaltet sich das Kontrollampchen (13) aus.

11. Nach dem Bügeln

Siehe ausfaltbare Seiten

1. Stellen Sie den Dampfregler (3) mehrmals von auf „max" und wieder zurück (Selbstreinigung).
2. Entleeren Sie den Tank. Halten Sie das Bügeleisen mit der Spitze nach unten und schütteln Sie leicht.
3. Stellen Sie es zur Aufbewährung senkrecht und nicht auf die Bügelsohle.
4. Das Netzkabel (14) nicht zu eng wickeln!

Tipps zum energiesparen

Die Dampferzeugung verbraucht den meisten Strom. Befolgen Sie nachstehende Tipps, um den Energieverbrauch auf ein Minimum zu reduzieren:

1 Beginnen Sie mit den Stoffen, die mit der niedrigsten Temperatur gebügt werden. Überprüfen Sie die empfohlene Bägeltemperatur auf dem Etikett am Kleidungsstück.
2 Stellen Sie den Dampf entsprechend der gewählten Bägeltemperatur ein und befolgen Sie darauf die Anweisungen in dieser Anleitung. Verwenden Sie Dampf nur, wenn notwendig ist. Benutzen Sie stattdessen, wenn möglich, die Sprühfunktion.
3. Versuchen Sie, die Stoffe zu biegeln, solange sie noch feucht sind und reduzieren Sie die Dampfeinstellung. Der Dampf wird dann mehr durch den Stoff als durch das Bügeleisen erzeugt. Wenn Sie ihre Kleidung vor dem Biegeln im Wäschetrockner trocknen, stellen Sie das „Bügeltrocken,-Programm des Trockners ein.
4. Wenn die Stoffe feucht genug sind, stellen Sie den Dampfregler (3) ganz ab.
5. Stellen Sie das Bügeleisen in Pausen in senkrechter Position ab. Waagrechts Abstellen bei eingeschalteten Dampfregler führt zu Dampfverschwendung.

Reinigung und Pflege

Siehe ausfaltbare Seiten

Achtung! Verbrennungsgefahr!

Ziehen Sie immer den Stecker des Gerätes aus der Steckdose, bevor Sie es reinigen oder warten.

1. Wenn das Bügeleisen nur leicht verschmutzt ist,ziehen Sie den Stecker und{lassen Sie die Bügelsohle (7) abkühlen.Wischen Sie das Gehäuse und die Bügelsohle nur mit einem feuchten Tuch ab.
2. Wenn Synthetikstoff aufgrund einer zu hohen Temperatur der Bügelsohle schmilzt, schalten Sie den Dampf ab und reiben Sie die Reste sofort mit einem dick zusammengefteten, feuchten Baumwolltuch ab.
3. Damit die Bügelsohle glatt bleibt, sollen den Kontokt mit scharfen Metallgegenständen vermeiden. Verwenden Sie zur Reinigung der Bügelsohle niemals einen Topfreiniger oder Chemikalien.

AntiCald

Mehrfaches

Entkalkungssystem

Siehe ausfaltbare Seiten

self-clean

Jedesmal, wenn Sie den Dampfregler (3) verwenden, reinigt das „self-clean“-

Selbstreinigungssystem den Mechanismus von Kalkablagerungen.

Calc'nClean

Die „Calc'nClean"-Funktion tragt dazu bei, Kalkpartikel aus der Dampfkommer zu entfernen. Wenn das Wasser in Ihrem Gebiet sehr hart ist, nutzen Sie diese Funktion etwa alle 2 Wochen.

Ziehen Sie den Netzstecker des Bügeleisens, stellen Sie den Dampfregler (3) auf die Position und füllen Sie den Wassertank (11) mit Wasser.
2 Stellen Sie den Temperaturregler (12) auf die max"-Position und stecken Sie den Netzstecker des Bügeleisens ein.
3 Nach der notwendigen Aufwärmzeit erlischt das Kontrollampchen (13). Anschließend wieder den Netzsteckerziehen (sehr wichtig!).
Dampfregler auf die „max“-Position stellen.
Bügeleisen über ein Waschbecken halten. Die „clean“-Taste (10) drücken und das Bügeleisen schwenken, bis ca. ein Drittel des Wassers im Tank verdampft ist. Kochendes Wasser und Wasserdampf entweichen mit eventuell vorhandem Kalkstein und Ablagerungen.
Die „clean“-Taste loslassen und das Bügeleisen weniger Minuten lang schwenken.
Schritte 5 und 6 wiederholen, bis der Tank leer ist.
Anschließend das Bügeleisen wieder anschlieben, bis das restliche Wasser verdampft ist.

Drücken Sie noch mehrmals hintereinander den „clean“-Knopf, um das Ventil zu reinigen.

Netzsteckerziehen und dieBugelsohle (7) abkuhlenlassen.Bugelsohle nur mit einem feuchten Tuch abwischen.

"Calc'nClean" mit Entkalkerflüssigkeit *

Für eine gründliche Entkalkung wird die speziell von Bosch entwickelt Entkalkerflüssigkeit empfohlen. Dieser Vorgang solle alle drei Monate durchgeführt werden.

1. Wassertank (11) mit einer Mischung aus Leitungswasser und einer Maßeinheit (25 ml) Entkalkerlösung (18^*) füllen.

2. Anschließlich den weiter oben im Abschnitt „Calc'nClean" beschriebenen Vorgangbefolgen (Schritte 2 bis 9).

Die Entkalkerflüssigkeit ist bei unserem Kundendienst oder im Fachhandel erhältlich.

Name des Zubehörteils: TDZ1101

D anti-calc*

Die „anti-calc“-Patrone dient dazu, Kalkablagerungen während des Dampfbügelns zu reduzieren und damit die Lebensdauer Ihres Bügeleisens zu verlangern. Die „anti-calc“-Patrone (Antikalk) kann jedoch den tatsächlichen Prozess der Kalkablagerung nicht vollständig verhindern.

Störungsbeseitigung

Problem Mögliche Ursache Lösung
Das Bügeleisen wird nicht—heil.	1. Der Temperaturregler (12) ist auf die niedrigste Stufe eingestellt.	1. Den Temperaturregler höher drehen.
	2. Das „secure“-System wurde aktiviert (die „auto off“-Anzeigelampe 15* blinkt). Das Bügeleisen befindet sich im Stand-by-Modus.	2. Um das Bügeleisen wieder in Betrieb zunehmen, bewegen Sie es leicht.
	3. Das „SensorSecure“-System wurde aktiviert (die „SensorSecure“-Anzeigelampe 16* blinkt). Das Bügeleisen befindet sich im Stand-by-Modus.	3. Fassen Sie den Griff des Bügeleisens an, um es erneut zu starten.
Die Kleidung haftet an der Bügelsohle.	1. Die Temperatur ist zu hoch. 1. Stellen Sie den Temperaturregler (12) herunter und warten Sie, bis das Bügeleisen abgekühlt ist.
Aus der Bügelsohle (7) tropt Wasser zusammen mit Dampf.	1. Die Einstellung des Temperaturreglers (12) ist zu niedrig.	1. Stellen Sie den Temperaturregler höher (zwischen „*,“ und „max“) und warten Sie, bis das Kontrollämpchen (13) erlischt.
	2. Der Dampfregler (3) ist im Verhältnis zur niedrigen Temperatur zu hoch eingestellt.	2. Stellen Sie den Dampfregler (3) auf eine geringere Stufe ein.
	3. Sie haben die Dampfstoßtaste (2) mehrmals gedrückt, ohnezwischendurch jeweils fünf Sekunden zu warten.	3. Warten Sie jeweils fünf Sekunden, bevor Sie die Dampfstoßtaste erneut drücken.
Es kommt kein Dampf. 1. Der Dampfregler (3) ist auf die Position gestellt.		1. Stellen Sie den Dampfregler auf eine höhere Position.
		2. Die Temperatur ist zu niedrig. Das Antitropfsystem ist aktiviert.	2. Stellen Sie eine höhere Temperatur ein, wenn der Stoff dies verträgt.
Beim erstmaligen Anschluss des Bügeleisens tritt Rauch aus.	1. Dies kann durch die Schmierung einiger innerer Teile verursacht werden.	1. Das ist normal und hört nach ein paar Minuten auf.
Übermäßig Tropfen oder Dampfen.	1. Das „Calc'nClean“-System wurde nicht richtig geschlossen.	1. Betätigten Sie mehrmals den „clean“-Knopf (10).
Durch die Löscher in der Bügelsohle (7) treten Ablagerungen aus.	1. Kalkrückstände kommt aus der Dampfkommer.	1. Führten Sie einen Reinigungszyklus durch (siehe Abschnitt „Calc'nClean“).

Wenn das Problem durch keine der obigen Angaben gelost wird, setzen Sie sichitte mit einem zugelassenen technischen Kundendienst in Verbindung.

Meervoudig ontkalkingssysteme

9. Funktionen "secure" *

Robert Bosch Hausgeräte GmbH

Carl-Wery-StraBe 34

81739 München, GERMANY
