Tipo de producto	Plancha de vapor
Marca	Bosch
Modelo	TDA5028120
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Potencia nominal	Aproximadamente 2400 W
Capacidad del depósito	Aproximadamente 300 ml
Suela	Suela lisa para deslizamiento óptimo
Funciones	Planchado al vapor, chorro de vapor, pulverización, planchado vertical, planchado sin vapor
Ajuste de temperatura	Selector con posiciones: Sintético, Seda/Lana, Algodón, Lino (máx)
Caudal de vapor	Ajustable de eco a max
Sistema anti-cal	Self-clean (autolimpieza), Calc'nClean, cartucho anti-cal (opcional)
Seguridad	Apagado automático «secure» (30 s horizontal, 8 min vertical), antigoteo, superficie caliente señalada
Accesorios incluidos	ProtectTextile TextileProtect, almacenamiento StoreProtect, líquido anti-cal
País de origen	No especificado
Peso	Aproximadamente 1,5 kg
Dimensiones (L x A x Al)	Aproximadamente 30 x 12 x 15 cm
Tipo de cable	Cable de alimentación con enchufe
Material de la carcasa	Plástico resistente al calor
Mantenimiento y limpieza	Limpieza de la suela con paño húmedo, descalcificación regular mediante Calc'nClean o líquido anti-cal
Piezas de repuesto y reparabilidad	Accesorios disponibles a través del servicio técnico Bosch; reparaciones por centro autorizado
Información general	Uso doméstico únicamente, superficie estable requerida, no sumergir

Preguntas frecuentes - TDA5028120 BOSCH

¿Qué tipo de agua usar en la plancha Bosch TDA5028120?

Utilice agua del grifo. Para prolongar la función vapor, mezcle a partes iguales con agua destilada. En caso de agua muy dura, mezcle 1 dosis de agua del grifo por 2 dosis de agua destilada. No utilice agua de condensación de secadora o aire acondicionado.

¿Cómo usar el chorro de vapor?

Ajuste el selector de temperatura a máx. Presione el botón de chorro de vapor repetidamente, respetando intervalos de 5 segundos entre cada pulsación para evitar salpicaduras.

¿Qué hacer si sale agua de la suela con el vapor?

Esto puede deberse a una temperatura demasiado baja o un caudal de vapor demasiado alto. Aumente la temperatura entre «••» y «máx» y espere a que el indicador se apague, o reduzca el caudal de vapor. Evite presionar el chorro de vapor con menos de 5 segundos de intervalo.

¿Cómo limpiar la plancha?

Desenchúfela y espere a que la suela se enfríe. Limpie la suela y la carcasa con un paño húmedo. Para los residuos de tejido sintético, frote con un paño de algodón húmedo doblado varias veces. No use esponja abrasiva ni productos químicos.

¿Cómo realizar la descalcificación Calc'nClean?

Llene el depósito de agua, ajuste la temperatura a máx, caliente y luego desenchufe. Ajuste el regulador de vapor al máximo, sostenga la plancha sobre un fregadero y presione el botón «clean» mientras la agita hasta que se evapore un tercio del agua. Repita tres veces. Para una descalcificación completa cada 3 meses, use el líquido anti-cal Bosch (ref. TDZ1101).

¿Cómo funciona el apagado automático «secure»?

La plancha se apaga automáticamente después de 30 segundos de inactividad en posición horizontal (sobre la suela o el costado) y después de 8 minutos en posición vertical. El indicador «auto off» parpadea. Para reactivar, simplemente mueva la plancha.

¿Puedo planchar prendas delicadas a alta temperatura?

Sí, use el accesorio TextileProtect (protector de tejidos, ref. TDZ1550). Permite planchar al vapor y a temperatura máxima sin dañar los tejidos frágiles.

¿Cómo guardar la plancha cuando la suela aún está caliente?

Use el accesorio StoreProtect (ref. TDZ1750) que permite un almacenamiento seguro sin esperar el enfriamiento. Coloque la plancha sobre su base, nunca sobre la suela.

¿Qué hacer si la plancha no calienta?

Verifique que el selector de temperatura no esté en la posición mínima. Si el indicador «auto off» parpadea, la plancha está en espera: muévala ligeramente para reactivarla.

¿Cómo ahorrar energía al planchar?

Comience por los tejidos que requieren la temperatura más baja. Ajuste el vapor según la temperatura. Use la pulverización si es posible. Planche la tela aún húmeda para limitar la producción de vapor. Coloque la plancha sobre su soporte durante las pausas.

MANUAL DE USUARIO TDA5028120 BOSCH

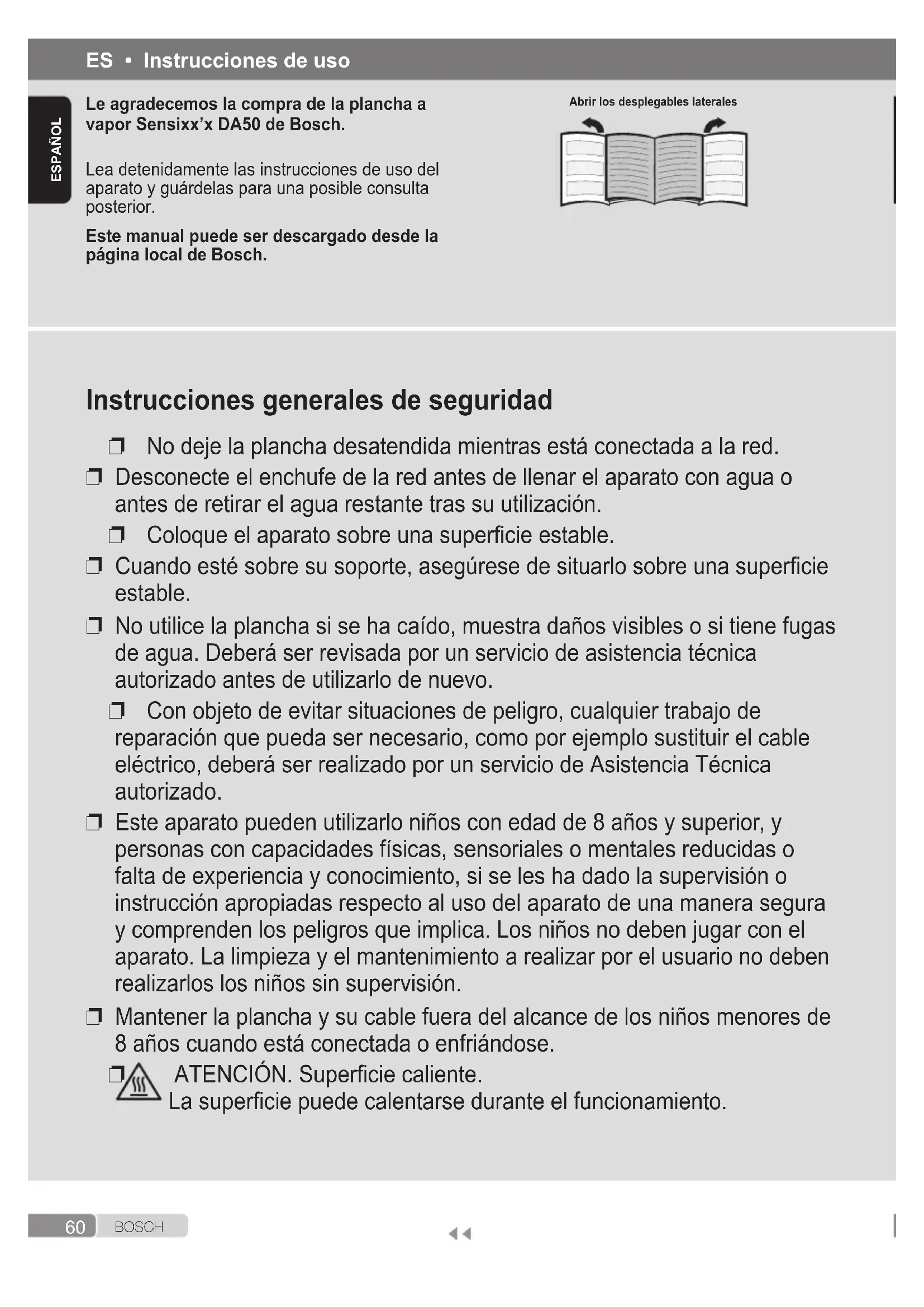

Instrucciones de uso

Le agradecemos la compra de la plancha a vapor Sensixx'x DA50 de Bosch.

Lea detenidamente las instrucciones de uso del aparato y guárdelas para una posible consulta posterior.

Este manual puede ser descargado desde la página local de Bosch.

Abrir los desplegables laterales

Instrucciones generales de seguridad

No deje la plancha desatendida mientras está conectada a la red. Desconecte el enchufe de la red antes de llenar el aparato con agua o antes de retirar el agua restante tras su utilización. Coloque el aparato sobre una superficie estable. Cuando esté sobre su soporte, asegúrese de situarlo sobre una superficie estable. No utilice la plancha si se ha caído, muestra daños visibles o si tiene fugas de agua. Deberá ser revisada por un servicio de asistencia técnica autorizado antes de utilizarlo de nuevo. Con objeto de evitar situaciones de peligro, cualquier trabajo de reparación que pueda ser necesario, como por ejemplo sustituir el cable eléctrico, deberá ser realizado por un servicio de Asistencia Técnica autorizado. Este aparato pueden utilizarlo niños con edad de 8 años y superior, y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucción apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión. Mantener la plancha y su cable fuera del alcance de los niños menores de 8 años cuando está conectada o enfriándose. ATENCIÓN. Superficie caliente. La superficie puede calentarse durante el funcionamiento.

Avisos importantes

• El presente aparato ha sido diseñado exclusivamente para uso doméstico, quedando por tanto excluido el uso industrial del mismo.
• Utilice este aparato sólo para los fines para los que ha sido diseñado, es decir, como una plancha. Cualquier otro uso se considerará inadecuado y, en consecuencia, peligroso. El fabricante no será responsable de ningún daño resultante de un uso indebido o inadecuado.
• Este aparato alcanza temperaturas elevadas y produce vapor durante su utilización, lo cual podría causar escaldaduras o quemaduras en caso de uso inadecuado.
• No toque la suela. Coja la plancha por su asa.
• No deje el cable colgando de la mesa o tabla de planchado para evitar que el aparato se caiga.
• No proyecte el vapor sobre ropa puesta.
• No dirija el chorro de vapor hacia personas o animales.
• No permita que el cable entre en contacto con bordes cortantes o con la suela de la plancha cuando ésta se encuentre caliente.
• No apoye la plancha en posición horizontal mientras la suela está caliente. Apóyela sobre su talón.
• Mientras está conectado, no toque el aparato con las manos húmedas.
• Antes de enchufar el aparato a la red, asegúrese de que el voltaje se corresponde con el indicado en la placa de características.
• Este aparato debe conectarse a una toma con conexión a tierra. Si utiliza una alargadera, asegúrese de que dispone de una toma de 16 A bipolar con conexión a tierra.
• No coloque el aparato bajo el grifo para llenar el depósito con agua.
• Desconecte el aparato de la red eléctrica tras cada uso, o en caso de comprobar defectos en el mismo.
• No desenchufe el aparato de la toma tirando del cable.
• No introduzca la plancha en agua o en cualquier otro líquido.
• No deje el aparato expuesto a la intemperie (lluvia, sol, escarcha, etc.).

Información sobre eliminación

Nuestros productos se entregan en un embalaje optimizado. Esto consiste básicamente en la utilización de materiales no contaminantes que debe entregarse al servicio local de retirada de residuos como materias primas secundarias.

Solicite información a su ayuntamiento para la retirada de electrodomésticos obsoletos.

Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a la eliminación de aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y

electrónicos RAEE).

La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Descripción

1. Botón de spray
2. Botón de golpe de vapor
3. Regulador de vapor
4. Boca de llenado
5. Tapa del depósito
6. Boquilla del spray
7. Suela
8. Marca de nivel de llenado máximo
9. Indicador de temperatura seleccionada
10. Botón de limpieza "clean"
11. Depósito de agua
12. Regulador de temperatura
13. Lámpara piloto
14. Cable de conexión
15. Indicador luminoso de autoapagado "auto off" *
16. Suela de protección textil "TextileProtect" *
17. Líquido descalcificante *
18. Accesorio "StoreProtect" (protector para almacenamiento) *

Antes de usar la plancha por vez primera

Retire todos los protectores o etiquetas de la suela (7) de la plancha.

Durante el primer uso la plancha puede desprender algunos humos y olores que cesarán en pocos minutos.

Manera de usar la plancha

1. Llenar de agua el depósito

↑ Ver desplegable

Su plancha ha sido diseñada para usar agua de grifo.

• Añadir cualquier otro líquido (si no es recomendado por Bosch), como perfume, puede ocasionar daños en el aparato.
• No utilice agua de condensación de secadoras, aires acondicionados o similares.

Cualquier daño causado por el uso de los productos anteriormente citados, provocará la anulación de la garantía.

Colocar el regulador del vapor (3) en la posición ✉ y extraer el enchufe de la toma de corriente!

1. Abra la tapa (5) del depósito de agua.
2. Llene de agua el depósito. Nunca sobrepase la marca de nivel de llenado máximo (8).
3. Cierre la tapa del depósito de agua.

Consejo: para que la función de la salida del vapor funcione de forma óptima durante más tiempo, mezcle agua de red con agua destilada en proporción 1:1. Si el agua de su zona es muy dura, mezcle agua de red con agua destilada en proporción 1:2.

Puede ponerse en contacto con su compañía local suministradora de agua para conocer el grado de dureza de la misma.

2. Regulación de la temperatura

El regulador (12) sirve para ajustar la temperatura de la suela (7).

Ajuste la temperatura mediante el giro del regulador de temperatura, alineándolo con el indicador de temperatura seleccionada (9):

Temperatura Adecuado para:

- Sintéticos

- Seda - lana

●●● Algodón

max Lino

La lámpara (13) se ilumina mientras la plancha se está calentando y se apaga tan pronto se ha alcanzado la temperatura seleccionada. Una vez que la plancha está caliente, se puede planchar también durante las fases de calentamiento de la misma.

3. Planchado con vapor

El regulador de vapor (3) se usa para ajustar la cantidad de vapor producido durante el planchado.

Regulador de temperatura (12)

Nivel recomendado del regulador de vapor (3) *

1 2 3 max

• eco • max

1 2 3 max

• eco • max

Consejo: para obtener un mejor resultado del planchado, se recomienda realizar las últimas pasadas de la plancha en seco, sin emisión de vapor, con el fin de secar la prenda.

4. Golpe de vapor

↑ Ver desplegable

Utilícelo para eliminar arrugas severas o al presionar sobre pliegues duros.

1. Colocar el regulador de temperatura (12) en la posición "max".
2. Pulsar repetidas veces el botón de golpe de vapor (2) a intervalos de cinco segundos.

5. Planchado vertical

↑ Ver desplegable

Utilícelo para eliminar arrugas de prendas colgadas de perchas, cortinas, etc.

1. Colocar el regulador de temperatura (12) en la posición "max".
2. Colgar la prenda a planchar en una percha.
3. Mantener la plancha en posición vertical delante de la prenda, a unos 10 cm de distancia. Pulsar a intervalos de 5 segundos el botón de golpe de vapor (2).

6. Planchado sin vapor

↑ Ver desplegable

Permite usar la plancha para planchado en seco.

Colocar el regulador de vapor en la posición ※.

7. Sistema antigoteo *

↑ Ver desplegable

La plancha incorpora un sistema de seguridad antigoteo que suprime automáticamente la producción de vapor si se ha seleccionado una temperatura demasiado baja. Cuando este sistema actúa, es posible que se oiga un sonido en forma de “clic”.

8. Spray

↑ Ver desplegable

Utilícelo para eliminar arrugas severas.

No use el spray sobre sedas.

9. Función autodesconexión "secure" *

↑ Ver desplegable

La función autodesconexión “secure” apaga la plancha cuando la deja desatendida, aumentándose así la seguridad y ahorrando energía.

Si su plancha está provista de la función “secure”, encontrará el texto “auto off” escrito en el asa.

1. Enchufe la plancha.
2. Calentamiento inicial: Al conectar la plancha, esta función permanecerá inactiva durante los 2 primeros minutos, permitiendo que la plancha alcance la temperatura seleccionada.
3. El circuito de seguridad desconecta la plancha automáticamente y el indicador luminoso (15*) se enciende intermitentemente en los siguientes casos:

a) A los 30 segundos sin movimiento con la plancha apoyada sobre la suela o volcada sobre un lado. b) A los 8 minutos sin movimiento con la plancha apoyada sobre su talón.

1. Para volver a conectar la plancha basta moverla suavemente.

10. Tras concluir cada ciclo de planchado

1. Desplazar repetidas veces el mando regulador de vapor (3) de la posición a la posición "max" y viceversa (autolimpieza).
2. Vaciar el depósito de agua: Mantener la plancha con la punta hacia abajo y agitarla ligeramente.
3. ¡No colocarla nunca sobre la suela!
4. ¡No tensar excesivamente el cable de conexión (14) al enrollarlo!

Consejos para el ahorro de energía

La mayor cantidad de energía consumida por una plancha se destina a la producción de vapor. Para reducir el consumo, siga los siguientes consejos:

1. Comience siempre por las prendas cuyos tejidos requieren una menor temperatura de planchado. Para ello, consulte la etiqueta de la prenda.
2. Regule la salida de vapor de acuerdo con la temperatura de planchado seleccionada, siguiendo las instrucciones de este manual.
3. Procure planchar las prendas mientras éstas están todavía húmedas, reduciendo la salida de vapor de la plancha. El vapor será generado principalmente por las prendas en lugar de por la plancha. Si utiliza secadora antes del planchado, seleccione un programa adecuado para el secado con posterior planchado.
4. Si las prendas están suficientemente húmedas, coloque el regulador de salida de vapor (3) en la posición de anulación de la producción de vapor ❄️.
5. Durante las pausas de planchado, coloque la plancha en posición vertical apoyada sobre su talón. Dejarla en posición horizontal con el regulador de vapor abierto conduce a la producción innecesaria de vapor y a su pérdida.

Limpieza y mantenimiento

↑ Ver desplegable

¡Atención! ¡Riesgo de quemaduras! Desenchufe siempre la plancha de la red antes de realizar cualquier trabajo de limpieza o mantenimiento.

1. Si la plancha está ligeramente sucia, deje enfriar la suela (7) de la plancha. Limpie el cuerpo del aparato y la suela con un paño húmedo, secándola a continuación.
2. En el caso de que restos de tejido sintético queden adheridos a la suela debido a que se ha seleccionado una temperatura excesiva, frote la suela inmediatamente con un paño de algodón grueso y húmedo doblado varias veces.
3. Para mantener la suela suave, evite que entre en contacto con objetos metálicos. No utilice nunca estropajos ni productos químicos para limpiar la suela.

Sistema de descalcificación múltiple

A self-clean

Cada vez que utilice el regulador de vapor (3), el sistema “self-clean” limpia los sedimentos de cal del mecanismo.

B Calc'nClean

La función "Calc'nClean" ayuda a eliminar partículas de cal de la cámara de vapor. Si el agua de su zona es muy dura, utilice esta función cada 2 semanas aproximadamente.

1 Desconecte la plancha de la red, coloque el regulador de vapor (3) en la posición y llene el depósito de agua (11).

② Coloque el regulador de temperatura (12) en la posición “max” y conecte la plancha. 3 Una vez transcurrido el periodo de calentamiento necesario la lámpara (13) se apaga. Desenchufe la plancha (¡muy importante!). 4 Colocar el regulador de vapor (3) en la posición "max". 5 Sujete la plancha sobre un fregadero. Apriete el botón “clean” (10) y agite la plancha hasta que aproximadamente un tercio de la capacidad de agua de depósito se haya evaporado. Saldrá vapor y agua hirviendo, arrastrando partículas de cal y sedimentos si los hay. 6 Libere el botón "clean" y sacuda suavemente el aparato durante unos segundos. ⑦ Repita tres veces los pasos 5 y 6 hasta que el depósito de agua esté vacío. ⑧ Enchufe y caliente la plancha hasta evaporar los restos de agua. Apriete el botón "clean" unas cuantas veces más para asegurar que el depósito de agua está completamente vacío. 9 Desenchufe la plancha y deje enfriar la suela (7). Limpie la suela con un paño de algodón húmedo.

C Calc'nClean con líquido descalcificante *

Para una eliminación profunda de la cal, puede usar el líquido descalcificante especialmente desarrollado por Bosch. Debe hacerse cada 3 meses

1. Llene el depósito (11) con un vaso lleno de agua limpia del grifo, mezclado con una dosis (25 ml) de líquido descalcificante (17 *).
2. A continuación siga el proceso anteriormente descrito en el párrafo "Calc'nClean" (pasos 2 a 9). El líquido descalcificante, puede adquirirlo en el servicio postventa o comercios especializados.

Nombre del accesorio: TDZ1101

D anti-calc*

El cartucho “anti-calc” ha sido diseñado para reducir la acumulación de cal que se produce durante el planchado con vapor y, de este modo, prolongar la vida útil de su plancha. Sin embargo, tenga en cuenta que el cartucho “anti-calc” no detendrá en su totalidad el proceso natural de acumulación de cal.

La suela de protección textil (16 *) se utiliza para el planchado con vapor a máxima temperatura de prendas delicadas, evitando que estas se dañen a elevadas temperaturas.

La suela de protección textil puede adquirirla en el servicio postventa o en comercios especializados.

El accesorio "StoreProtect" (21 *) permite guardar la plancha de forma inmediata y segura, incluso con la suela (7) caliente.

Este protector puede adquirirlo en el servicio postventa o comercios especializados.

Nombre del accesorio: TDZ1750

Nombre del accesorio: TDZ1550

Soluciones para pequeños problemas

Problema Causa probable Solución
La plancha no calienta.	1. El regulador de temperatura (12) está en posición muy baja.2. El sistema “secure*” se ha activado (la lámpara “auto off” 15* parpadea). La plancha se encuentra en estado de espera.	1. Seleccione una temperatura más alta.2. Para volver a conectar la plancha basta moverla suavemente.
La ropa tiende a pegarse.	1. La temperatura es demasiado alta. 1. Seleccione una temperatura más baja mediante la maneta de selección de temperatura (12) y espere a que la plancha se enfríe.
Gotea agua junto con el vapor.	1. La maneta de selección de temperatura (12) está en una posición muy baja.2. El nivel de vapor seleccionado es alto combinado con una temperatura baja.3. Ha presionado el botón de supervapor (2) repetidas veces, sin esperar 5 segundos entre cada pulsación.	1. Seleccione una temperatura más alta (entre “••” y “max”), si el tejido lo permite, y espere a que la lámpara (13) se apague.2. Seleccione un nivel de vapor más bajo.3. Espere 5 segundos entre cada pulsación del botón de supervapor.
No sale vapor. 1. Se ha seleccionado el nivel de vapor2. Temperatura demasiado baja.Antigoteo activado.		1. Seleccione un nivel de vapor más elevado.2. Seleccione una temperatura más alta, si el tejido lo permite.
Se desprenden humos y olores al conectar la plancha por primera vez.	1. Engrase de algunas piezas internas. 1. Esto es normal y cesará en pocos minutos.
La plancha gotea o emite vapor de forma excesiva.	1. El sistema “Calc’nClean” no cierra de forma adecuada.	1. Pulse unas cuantas veces el botón “clean” (10).
Sale suciedad por los agujeros de la suela (7).	1. Restos de cal procedentes de la cámara de vaporización.	1. Lleve a cabo un ciclo de limpieza (ver apartado “Calc’nClean”).

Si lo anterior no soluciona el problema, póngase en contacto con un Servicio de Asistencia Técnica autorizado.

Este aparato está etiquetado de acuerdo con la Directiva europea 2012/19/UE relativa a los aparatos eléctricos y electrónicos usados (Residuos de Aparatos Eléctricos y Electrónicos - RAEE).

- Tejidos sintéticos

- Seda – Lana

●●● Algodón

max Lino

Nombre del accesorio: TDZ1101

D anti-calc*

Nombre del accesorio: TDZ1550

Nombre del accesorio: TDZ1750
