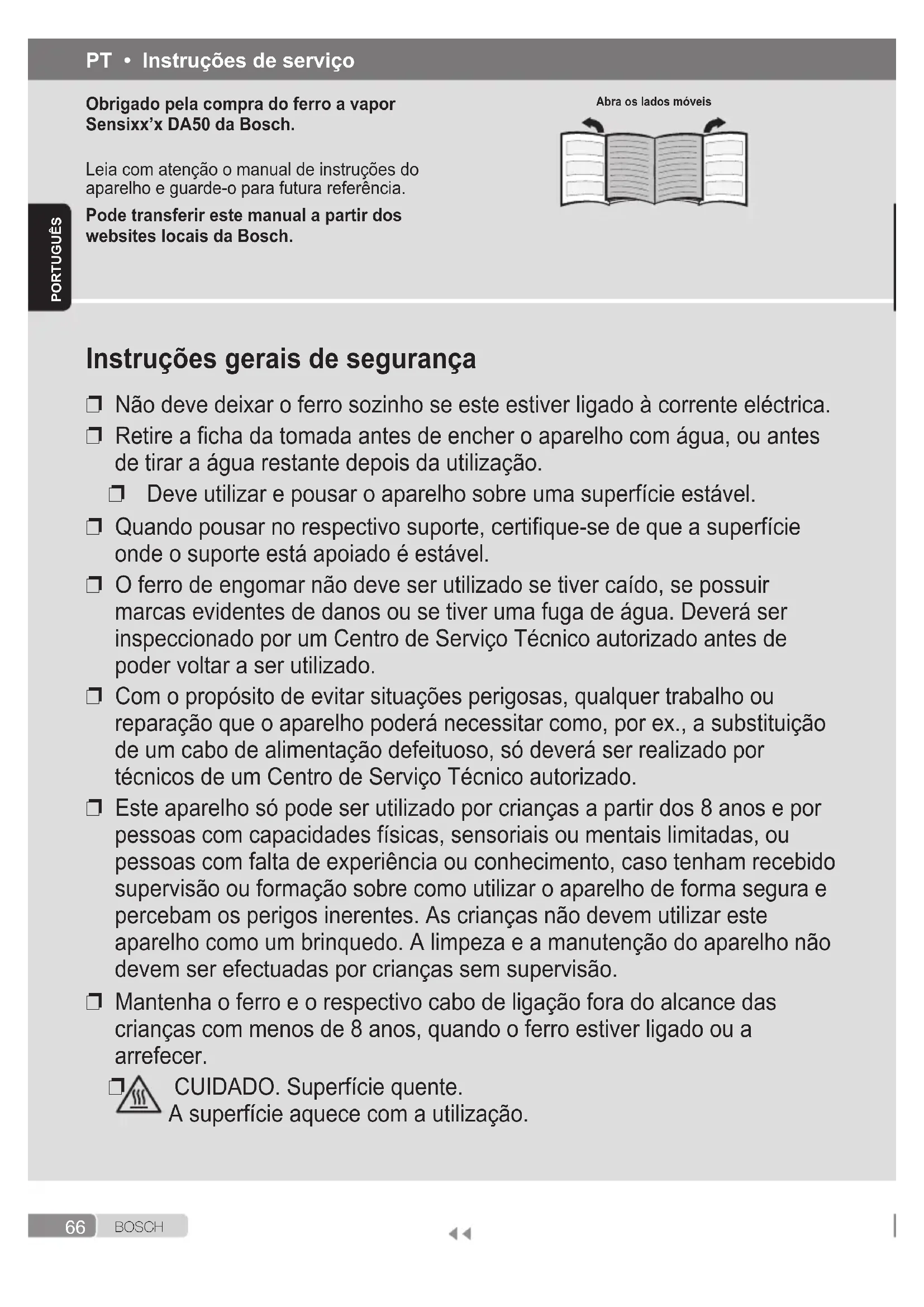

B O S C H porTUgUêS Instruções gerais de segurança ❐ Não deve deixar o ferro sozinho se este estiver ligado à corrente eléctrica. ❐ Retire a ficha da tomada antes de encher o aparelho com água, ou antes de tirar a água restante depois da utilização. ❐ Deve utilizar e pousar o aparelho sobre uma superfície estável. ❐ Quando pousar no respectivo suporte, certifique-se de que a superfície onde o suporte está apoiado é estável. ❐ O ferro de engomar não deve ser utilizado se tiver caído, se possuir marcas evidentes de danos ou se tiver uma fuga de água. Deverá ser inspeccionado por um Centro de Serviço Técnico autorizado antes de poder voltar a ser utilizado. ❐ Com o propósito de evitar situações perigosas, qualquer trabalho ou reparação que o aparelho poderá necessitar como, por ex., a substituição de um cabo de alimentação defeituoso, só deverá ser realizado por técnicos de um Centro de Serviço Técnico autorizado. ❐ Este aparelho só pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais limitadas, ou pessoas com falta de experiência ou conhecimento, caso tenham recebido supervisão ou formação sobre como utilizar o aparelho de forma segura e percebam os perigos inerentes. As crianças não devem utilizar este aparelho como um brinquedo. A limpeza e a manutenção do aparelho não devem ser efectuadas por crianças sem supervisão. ❐ Mantenha o ferro e o respectivo cabo de ligação fora do alcance das crianças com menos de 8 anos, quando o ferro estiver ligado ou a arrefecer.

CUIDADO. Superfície quente. A superfície aquece com a utilização. Obrigado pela compra do ferro a vapor Sensixx’x DA50 da Bosch. Leia com atenção o manual de instruções do aparelho e guarde-o para futura referência. Pode transferir este manual a partir dos websites locais da Bosch. Abra os lados móveis67 B O S C H

• Depende do modelo porTUgUêS Avisos importantes

• Este aparelho foi concebido exclusivamente para uso doméstico e não deve ser utilizado para fins industriais.

• Este aparelho deve ser utilizado apenas para os fins previstos, ou seja, como um ferro de engomar. Qualquer outra utilização será considerada incorrecta e, consequentemente, perigosa.

• O fabricante não será responsável por quaisquer danos resultantes de uma má utilização ou utilização incorrecta.

• Este aparelho atinge temperaturas elevadas e produz vapor durante a utilização, o que pode provocar escaldões ou queimaduras em caso de utilização inadequada. - Não toque na base! Segure o ferro pela pega. - Não deixe o cabo de alimentação suspenso na mesa ou na tábua de engomar, para evitar que o aparelho caia. - Não engome a roupa enquanto a tiver vestida! - Nunca direccione spray nem vapor a pessoas ou animais!

• Não deixe que o cabo de alimentação entre em contacto com arestas ou com a base, quando a mesma estiver quente.

• Nunca pouse o ferro na horizontal quando a base estiver quente. Pouse-o sobre a parte traseira.

• Não toque no aparelho com as mãos molhadas enquanto estiver em funcionamento.

• Este aparelho deve ser ligado e utilizado de acordo com a informação que consta na respectiva placa de características.

• Este aparelho tem de ser ligado a uma tomada de corrente com ligação à terra. Se for absolutamente necessário utilizar um cabo de extensão, assegure-se de que é adequado para uma corrente de 16 A e que possui uma tomada com uma ligação à terra.

• Nunca coloque o aparelho directamente sob a torneira para encher o reservatório de água.

• Após cada utilização ou se suspeitar de algum defeito, desligue o aparelho, retirando a ficha da tomada.

• A ficha eléctrica não deve ser retirada da tomada puxando pelo cabo.

• Não mergulhe o ferro em água ou em qualquer outro líquido.

• Não deixe o aparelho exposto às condições atmosféricas (chuva, sol, geada, etc.). Sugestão sobre a eliminação Os nossos artigos são fornecidos numa embalagem optimizada. Basicamente, a embalagem consiste na utilização de materiais não contaminantes, que devem ser entregues no serviço local de eliminação de resíduos como matérias-primas secundárias. As autoridades locais podem fornecer-lhe informações sobre como proceder à eliminação de aparelhos obsoletos. Este aparelho encontra-se etiquetado de acordo com a Directiva europeia 2012/19/UE relativa aos aparelhos eléctricos e electrónicos utilizados (Resíduos de Equipamentos Eléctricos e Electrónicos - REEE). A directiva determina o quadro para o retorno e a reciclagem de aparelhos usados a aplicar em toda a UE. Descrição

5. Tampa do orifício de enchimento de água

6. Bico de vaporização

8. Marca de nível de enchimento máximo

9. Indicador de temperatura

10. Botão “clean” (limpeza)

11. Reservatório de água

14. Cabo de alimentação

17. Líquido anticalcário *

18. Acessório “StoreProtect” * (protecção de

armazenamento)68 B O S C H* Depende do modeloporTUgUêS

2. Denição de temperatura

Ver os lados móveis O controlo de temperatura (12) ajusta a temperatura da base (7). Coloque o controlo de temperatura na posição correspondente, alinhando-o com o indicador de temperatura (9) no ferro. Denição de temperatura Adequada para: ● Tecidos sintéticos ●● Seda – Lã ●●● Algodão max Linho A luz (13) acende-se quando o aparelho está a aquecer e desliga-se quando é atingida a temperatura programada. Se a temperatura do ferro quente baixar, pode continuar a engomar enquanto este volta a aquecer até à temperatura programada.

3. Passar a ferro com vapor

Ver os lados móveis O regulador de vapor (3) é utilizado para regular a quantidade de vapor produzida ao engomar. Controlo de temperatura (12) Posição recomendada do regulador de vapor (3) *

Sugestão: Para obter melhores resultados ao engomar, faça-o sem vapor nas últimas passagens, para secar a peça de roupa. shot

Ver os lados móveis Este botão pode ser utilizado para remover vincos ou pregas difíceis.

1. Regule o controlo de temperatura (12) para

“max”. Antes de utilizar o aparelho pela primeira vez Remova qualquer etiqueta ou capa de protecção da base (7). Durante a primeira utilização, o ferro pode produzir alguns vapores e odores que deixam de se vericar após alguns minutos. Utilização do aparelho

1. Encher o reservatório de água

Ver os lados móveis Este aparelho foi concebido para usar água da torneira normal.

• A adição de outros líquidos (a menos que seja recomendada pela Bosch), tais como perfume, vai danificar o aparelho.

• Não utilize água de condensação de máquinas de secar roupa, sistemas de ar condicionado ou dispositivos semelhantes. Todos os danos provocados pela utilização dos produtos acima mencionados irão anular a garantia.

Coloque o regulador de vapor (3) na posição e desligue o ferro da tomada de corrente!

1. Abra a tampa do orifício de enchimento de

2. Encha o reservatório de água (11). Nunca

encha o reservatório acima da marca de nível de enchimento máximo (8).

3. Feche a tampa do orifício de enchimento de

Sugestão: Para que a função de vapor continue a funcionar nas condições ideais, pode misturar água da torneira com água destilada 1:1. Se a água da torneira na sua área de residência for muito dura, misture-a com água destilada 1:2. Para obter informações sobre a dureza da água, contacte a companhia das águas local.69 B O S C H

1. Ligue o ferro à tomada.

2. Processo de aquecimento inicial: esta função

estará inactiva durante os primeiros dois minutos, de modo a que o aparelho tenha tempo de atingir a temperatura programada.

3. O circuito de segurança desligará

automaticamente o aparelho e o indicador luminoso (15*) começará a piscar nas seguintes situações:

Se o ferro não for movido durante 30 segundos, enquanto estiver apoiado na sua base ou na face lateral.

Se o ferro não for movido durante 8 minutos, enquanto estiver na posição vertical.

10. Depois de engomar

1. Desloque várias vezes o regulador de vapor

(3) de para “max” e vice-versa (limpeza automática).

2. Esvazie o reservatório. Segure o ferro, com a

ponta virada para baixo, e agite-o levemente. 3 Guarde-o apoiado na parte traseira, não na base. 4 Não enrole demasiado o cabo de alimentação (14)! Sugestões para ajudar a poupar energia A produção de vapor consome muita energia. Para reduzir ao mínimo a quantidade de energia utilizada, faça o seguinte:

1. Comece por engomar os tecidos que

requerem o nível mínimo de temperatura. Verifique a temperatura de engomar recomendada na etiqueta da peça de roupa.

2. Regule o vapor de acordo com a temperatura

de engomar seleccionada, seguindo as instruções neste manual.

3. Utilize o vapor apenas se for necessário. Se

possível, utilize em alternativa a função de spray. Experimente engomar os tecidos enquanto ainda estão húmidos e reduza a definição de vapor. O vapor será gerado pelos tecidos e não pelo ferro. Se secar as peças na máquina de secar roupa antes de as engomar,

2. Prima repetidamente o botão de jacto de vapor

Ver os lados móveis Pode ser utilizada para remover vincos de roupas penduradas em cabides, cortinas, etc.

3. Segure o ferro em posição vertical, a uma

distância de 10 cm., e prima o botão de jacto de vapor (2) repetidamente, a intervalos mínimos de 5 segundos.

6. Engomar sem vapor

Ver os lados móveis Esta operação permite utilizar o ferro para engomar a seco. Coloque o regulador de vapor (3) na posição

7. Protecção antigota *

Ver os lados móveis Se a temperatura estiver denida para um valor muito baixo, o vapor desliga-se automaticamente para evitar gotas de água. Quando isto ocorrer, poderá ouvir um clique.

Ver os lados móveis Esta função pode ser utilizada para remover vincos difíceis. Não utilize a função de spray em sedas. secure

9. Função de desactivação

automática “secure” * Ver os lados móveis A função de desactivação automática “secure” desliga o ferro quando este é abandonado, aumentado, assim, a segurança e poupando energia. Se o seu ferro estiver equipado com a função “secure”, pode encontrar a indicação “auto off” na pega.70 B O S C H

• Depende do modelo porTUgUêS

Coloque o controlo de temperatura (12) na posição “max” e ligue o ferro à tomada.

Depois do necessário período de pré- aquecimento, a luz (13) apaga-se. Em seguida, desligue o ferro da tomada (muito importante!).

Regule o regulador de vapor para a posição “max”.

Segure o ferro sobre um lava-louça. Prima o botão “clean” (10) e agite o ferro até se evaporar, aproximadamente, um terço da água existente no reservatório. Dele saem água a ferver e vapor, juntamente com calcário ou depósitos eventualmente presentes.

Solte o botão “clean” e agite ligeiramente o ferro durante alguns segundos.

Repita os passos 5 e 6 três vezes até o reservatório car vazio.

Em seguida, ligue o ferro à tomada e volte a aquecê-lo até que a água remanescente se tenha evaporado. Prima o botão “clean” mais algumas vezes, para limpar a válvula.

Desligue o ferro da tomada e aguarde até a base (7) arrefecer. Limpe a base apenas com um pano de algodão húmido. C “Calc’nClean” com líquido anticalcário * Para uma remoção profunda do calcário, recomenda-se a utilização do líquido anticalcário especialmente desenvolvido pela Bosch. Este procedimento deve ser efectuado trimestralmente.

1. Encha o reservatório (11) com água da

torneira misturada com uma medida (25 ml) de líquido anticalcário (17 *).

2. Depois, siga o procedimento descrito acima,

na secção “Calc’nClean” (passos 2 a 9). O líquido anticalcário pode ser adquirido no nosso serviço pós-venda ou em lojas especializadas. Nome do acessório: TDZ1101 D anti-calc* O cartucho “anti-calc” foi concebido para reduzir a formação de calcário produzido durante a operação de engomar a vapor, contribuindo para o aumento da vida útil do seu ferro. No entanto, o cartucho “anti-calc” não consegue remover todo o calcário que se vai formando naturalmente com o passar do tempo. seleccione o programa “iron dry” (secagem) para engomar na máquina.

Pousá-lo na horizontal com o regulador de vapor ligado produz desperdício de vapor. Limpeza e Manutenção

Atenção! Risco de queimaduras! Desligue sempre o aparelho da corrente antes de efectuar qualquer operação de limpeza ou manutenção do mesmo.

1. Se o ferro não estiver muito sujo, desligue-o

da corrente e aguarde até a base (7) arrefecer. Limpe o ferro e a respectiva base apenas com um pano de algodão húmido.

2. Se o tecido for sintético poderá derreter

porque a base do ferro está muito quente; desligue o controlo de vapor e remova imediatamente quaisquer resíduos com um pano de algodão húmido, dobrado várias vezes.

3. Para manter a base do ferro em bom estado,

não dê pancadas com o ferro em objectos metálicos. Nunca limpe a base do ferro com esfregões de palha de aço ou produtos químicos. AntiCalc Sistema múltiplo anticalcário

Ver os lados móveis a self-clean Sempre que utiliza o regulador de vapor (3), o sistema “self-clean” (limpeza automática) limpa os depósitos de calcário do mecanismo. B Calc’nClean A função Calc’nClean” ajuda a remover partículas incrustadas da câmara de vapor. Utilize esta função a cada 2 semanas aproximadamente, se a água for demasiado calcária na sua área. 1 Desligue o ferro da tomada de corrente, coloque o regulador de vapor (3) na posição e encha o reservatório de água (11) com água.71 B O S C H

• Depende do modelo porTUgUêS TextileProtect Protector de tecidos “TextileProtect” *

Ver os lados móveis O protector de tecidos (16 *) é utilizado para engomar peças delicadas com vapor, à temperatura máxima, sem as danicar. O protector de tecidos pode ser adquirido no nosso serviço pós-venda ou em lojas especializadas. Nome do acessório: TDZ1550 StoreProtect “StoreProtect” * O acessório “StoreProtect” (18 *) permite arrumar o ferro de forma imediata e segura, mesmo com a base (7) quente. Este acessório pode ser adquirido no nosso serviço pós-venda ou em lojas especializadas. Nome do acessório: TDZ1750 Resolução de problemas Problema Causa provável Solução O ferro não aquece. 1. Controlo de temperatura (12) no mínimo.

2. O sistema „secure“* foi activado (o

indicador luminoso “auto off” 15* está a piscar). O ferro está em estado de „stand-by“.

1. Rode-o para uma denição mais alta.

2. Para tornar a ligar o ferro, mova-o

gentilmente. As peças de roupa tem tendência a colar.

1. A temperatura é demasiado alta. 1. Rode o controlo de temperatura (12)

para uma denição mais baixa e espere até o ferro arrefecer. Além de vapor, pinga água da base (7) do ferro.

1. A denição do controlo de

temperatura (12) é muito baixa.

2. Regulador de vapor (3) denido

para um valor muito elevado com temperatura baixa.

3. Premiu repetidamente o botão de

jacto de vapor (2) sem respeitar os intervalos de 5 segundos entre cada pressão.

1. Rode o controlo de temperatura para

uma denição mais elevada (entre “••” e “max”) e aguarde até que a luz (13) se apague.

2. Coloque o regulador de vapor (3)

numa denição mais baixa.

3. Prima o botão de jacto de vapor a

intervalos de 5 segundos. Não sai vapor. 1. O regulador de vapor (3) está na posição

uma medida adequada ao tecido que vai engomar. Sai fumo quando liga o ferro pela primeira vez.

1. Isto pode ser provocado pela

lubricação de algumas das peças internas.

1. Isto é normal e o ferro deixa de deitar

fumo passados alguns minutos. Excesso de vapor ou de gotejamento.

1. Accione o botão “clean” (10) várias

vezes. Saem resíduos pelos orifícios na base (7) do ferro.

1. Vestígios de calcário na câmara de

a secção “Calc’nClean”). Se nenhuma das acções indicadas acima solucionar o problema, contacte um Centro de Serviço Técnico autorizado.72 B O S C H
