ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ TDA5028120 BOSCH

kz Пайдалану жөніндегі нүсқаулық

Bosch компаниясының DA50 бу үтігін сатып алғаныңыз үшін алғысымызды білдіреміз.

Аспапты пайдалану нүсқаулықтарын мұқият оқып шығыңыз және алдағы уақытта қолдану үшін сақтап қойыңыз.

Бул нүсқаулықты Bosch компаниясының жергілікті басты беттерінен жуктеп алуға болады.

Жайылатын жақтарын ашу

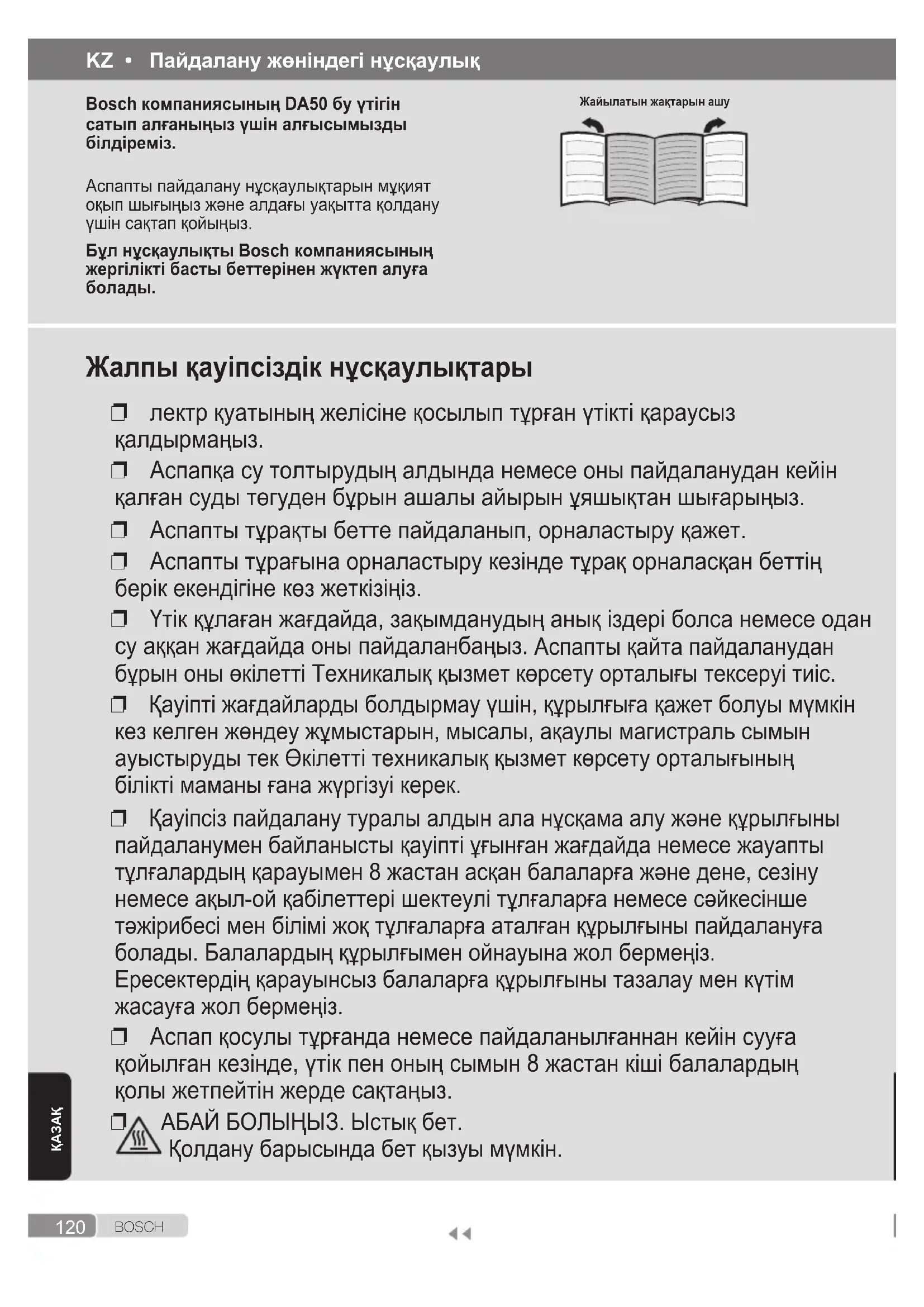

Жалпы қауіпсіздік нұсқаулықтары

☐ лектр куатының желісіне қосылып түрған үтікті қараусыз қалдырманыз.
□ Аспапка су толтырудың алдында немесе оны пайдаланудан кейін қалған суды төгуден бұрын ашалы айырын ұяшықтан шығарыңыз.
□ Аспапты турақты бетте пайдаланып, орналастыру кажет.
□ Аспапты турағына орналастыру кезінде тұрақ орналасқан беттің берік екендігіне көз жеткізіңіз.
☐ Утік құлаған жағдайда, зақымданудың анық іздері болса немесе одан су акқан жағдайда оны пайдаланбаңыз. Аспапты қайта пайдаланудан бұрын оны өкілетті Техникалық қызмет көрсету орталығы тексеруі тиіс.
☐ Кауіпті жағдайларды болдырмау үшін, құрылғыға қажет болуы мұмкін кез келген жөндеу жұмыстарын, мысалы, ақаулы магистраль сымын ауыстыруды тек Өкілетті техникалық қызмет көрсету орталығының білікті маманы ғана жүргізуі керек.
☐ Қауіпсіз пайдалану туралы алдын ала нұскама алу және құрылғыны пайдаланумен байланысты қауіпті ұғынған жағдайда немесе жауапты түлғалардың қарауымен 8 жастан асқан балаларға және дене, сезіну немесе ақыл-ой қабілеттері шектеулі түлғаларға немесе сәйкесінше тәжірибесі мен білімі жоқ түлғаларға аталған құрылғыны пайдалануға болады. Балалардың құрылғымен ойнауына жол бермеңіз.
Ересектердің қарауынсыз балаларға құрылғыны тазалау мен күтім жасауға жол бермеңіз.
□ Аспап қосулы түрғанда немесе пайдаланылғаннан кейін сууға қойылған кезінде, үтік пен оның сымын 8 жастан кіші балалардың қолы жетпейтін жерде сақтаңыз.
АБАЙ БОЛЫНЫЗ. Ыстық бет. Колдану барысында бет қызуы мүмкін.

Маңызды ескертпелер

• Бул кұрылғы тек тұрмыстық қолданыс үшін арналған және өнеркәсіптік мақсаттарда пайдаланылмауы қажет.
• Бүл құрылғы тек тағайындалуы бойынша, яғни үтік ретінде ғана қолданылуы тиіс. Кез келген басқа жолмен пайдалану дұрыс емес, демек, қауіпті болып саналады. Өндіруші құрылғыны дұрыс немесе тиісті түрде пайдаланбаудан пайда болған кез келген залал үшін жауаркершілік артпайды.

- Пайдалану барысында бул кұрылғы жоғары температуға дейін қызады және бу шығарады, бул дұрыс пайдаланбаған жағдайда күюлерді тудыруы мүмкін.

• Утіктің табанын ұстамаңыз! Утікті түтқасынан ұстаңыз.
• Кұрылғының құлауын болдырмау үшін куат сымын үсталден немесе үтіктеу тактайынан салбыраған күйінде қалдырмаңыз.
• Устіңізге киіліп түрған киімді үтіктеменіз!

• Адамдарға немесе жануарларға қарай ешкашан суды бүркімеңіз және буды бағыттамаңыз!

• Куат сымының өткір заттармен немесе қызып түрган үтіктің табанымен жанасувин болдырманыз.

• Утіктің табаны ыстық болған кезде, үтікті ешкашан көлденен қуйде қалдырманыз. Утікті тігінен, табанымен орналастыру қажет.

- Жұмыс істеу кезінде құрылғыны су қолмен ұстамаңыз.

- Бул кұрылғыны техникалық сипаттамалары жазылған тақтайшадағы ақпаратқа сәйкес қосу және қолдану қажет.

- Бул кұрылғыны жерге түйықталған ұяшыққа қосу қажет. Қзартқышты міндетті түрде

пайдалану қажет болған жағдайда, ол 16А сәйкес және жерге түйықталу қосылымы бар ұяшықпен жабдықталғанына көз жеткізіңіз.

• Су багын толтыру мақсатында құрылғыны ешкашан су құбыры шүмегінің астына тікелей орналастыруга болмайды.
• Кұрылғыны әрбір қолданыстан кейін немесе ақаулық болуы мүмкін жағдайда қуат желісінен ажыратыңыз.
• Кұрылғы айырының сымын ұяшықтан жүлқып шығаруға болмайды.
• Утікті суға немесе басқа сүйықтыққа батырмаңыз.
• Утікті ашык қалған жерде қалдырмаңыз (жанбыр, күн, аязды күн,...).

Кәдеге жарату туралы кеңес

Біздің тауарларымыздың каптамасы дұрыс ойластырылған. Бұл негізінен екінші шикізат ретінде қалдықтарды кәдеге жарату бойынша жергілікті қызмет көрсету орталығына жіберілуі тиіс ластамайтын материалдарды қолданудан тұрады. Ескірген құрылғыларды кәдеге жарату туралы ақпаратты жергілікті қала әкімшілігінен алуыңызға болады.

Бул кұрылғыда қолданылатын электрлік және электрондық кұрылғыларға қатысты 2012/19/ ЕО Еуропалық директивасына сәйкес белгіленген (электрлік және электрондық жабдық калдыктары - ЭЭЖК).

Бул нускаулык ЕО барлык аумағы үшін қолданылатын пайдаланылған құрылғыларды қайтару және қайта өңдеу бойынша жалпы шарттарды анықтайды.

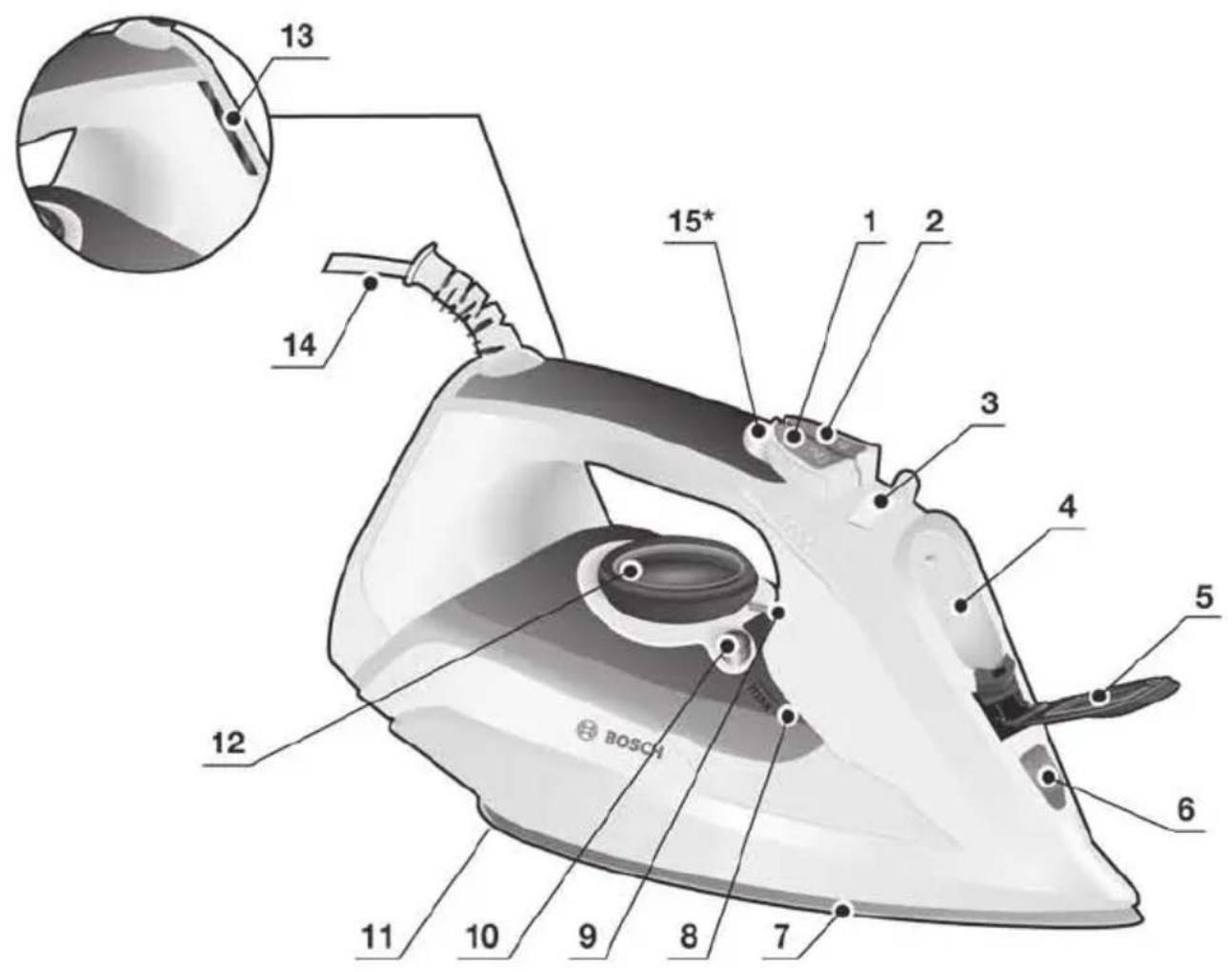

Сипаттама

1. Бүрку түймесі
2. Бу соккысының түймесі
3. Бу реттегіші
4. Су кую санылауы
5. Су кую саңылауының қақпағы
6. Бүрку саңылауы
7. Утіктің табаны
8. Толудың жоғары деңгейінің белгісі
9. Температура көрсеткіші

10. "clean" (тазалау) түймесі

11. Су багы

12. Температураны реттеу
13. Бакылау шамы
14. Куат сымы
15. "auto off" (авто өшіру) жарық индикаторы*
16. "TextileProtect"* (Матаны корғау) мата корғауыш функциясы
17. Какты жоюға арналған сүйықтық*
18. "StoreProtect" (Утікті қорғау) қосымша жабдығы*

Утікті алғашқы рет пайдаланудың алдында

Утіктің табанынан (7) кез келген жапсырманы немесе корғаныс жабынын алып тастаңыз.

Утікті алғашқы рет қолдану барысында темір бегілі бу және істер шығаруы мүмкін, бірақ олар бірнеше минуттан кейін жойылып кетеді.

Кұрылғыны пайдалану

↑ Жайылатын жактарын көру

Аталған құрылғы шүмек астындағы кәдімгі суды пайдалануға арналған.

• Ииссу сиякты баска суйыктыктарды косу (Bosch компаниясы усынбаса) кұрылғыны зақымдайды.
• Кептіргіштер, ауа салқындатқыш жүйелері немесе осыларға ұқсас құрылғылардағы конденсат суды пайдаланбаныз.

Жоғарыда аталған құралдарды қолданудан туындаған кез келген зақымдану кепілдеме қүшінің жойылуына әекеледі.

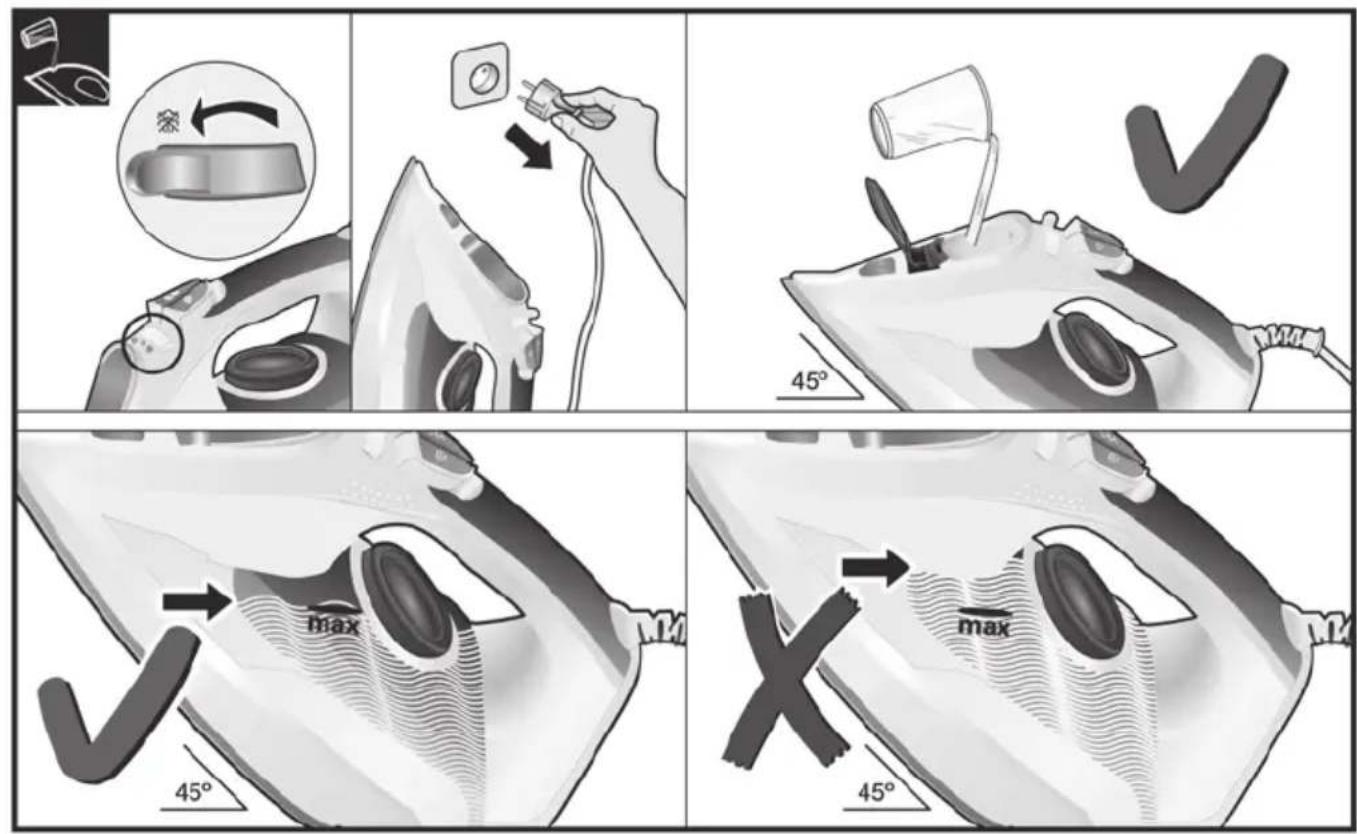

Бу реттегішін (3) күйіне орнатыңыз және үтікті ☀ желілерден ажыратыңыз!

1. Су кую саңылауының какпағын ашыңыз (5).
2. Су багын (11) толтырыңыз. Суды ешкашан ең жоғарғы толтыру деңгейінің белгісінен асыра құймаңыз (8).
3. Су кую саңылауының какпағын жабыңыз.

Кенес: Онтайлы бу функциясының қызмет мерзімін үзарту үшін, құбыр суын тазартылған сумен 1:1. арақатынасында араластыруға болады. Сіздің аймағыңыздағы құбыр суы кермек су болса, оны тазартылған сумен 1:2. арақатынасында араластырыңыз. Судың кермектілігі туралы жөргілікті су жеткізушісінен білуіңізге болады.

↑ Жайылатын жақтарын көру

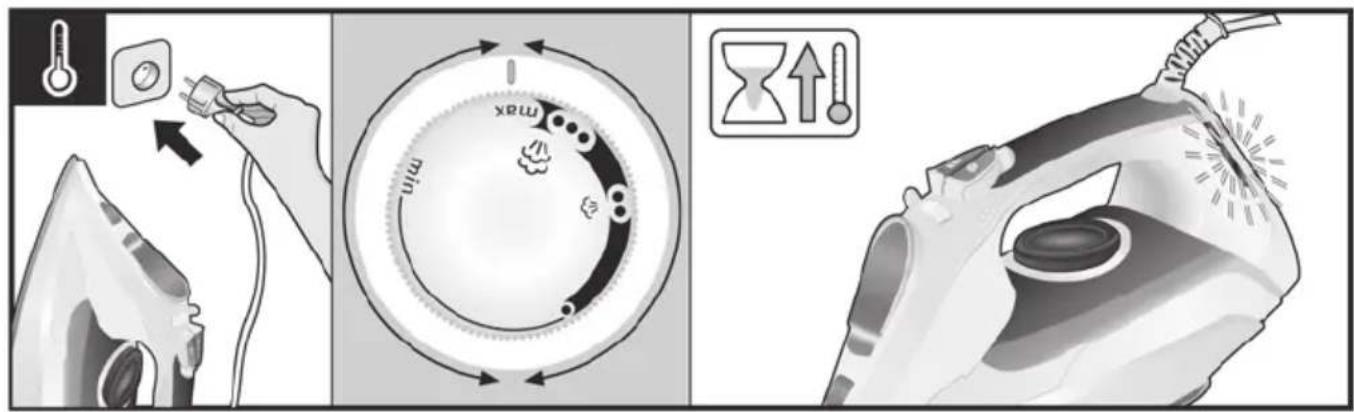

Температура реттегіші (12) умік табанының (7) температурасын реттейді.

Температура реттегішін үтіктегі температура көрсеткішімен (9) сәйкестендіріп тиісті күйге орнатыңыз.

Утіктеуге болатын маталар

- Синтетика

•• Жібек - жүн мата

●●● Макта

max 3ығыр

Бақылау шамы (13) құрылғы қызу кезінде болғанда жанады және орнатылған температураға дейін қызғаннан кейін өшеді. branching үтіктің температурасы төменден кетсе, үтік қайтадан орнатылған температураға дейін қызу үстінде болған кезде үтіктеуді жалғастыруға болады.

3. Бумен үтіктеу

↑ Жайылатын жақтарын көру

Бу реттегіші (3) утіктеу барысында бөлінген будың мөлшерін реттеу үшін қолданылады.

Температураны реттеу (12)

Бу реттегішінің (3) усынылған күйі*

1 2 3 max

• eco • max

※1 2 3 max

• eco • max

Кенес: Жаксы үтіктеу нәтижелеріне қол жеткізу мақсатында киімдерді кептіру үшін, үтіктеудің соңында бусыз үтіктеңіз.

↑ Жайылатын жақтарын көру

Бул қызмет үтіктелуі қыын қатпарларды кетіру үшін, тік сызықтарды жатқызып, бүрмелерді жазу үшін қолданылады.

1. Температура реттегішін (12) "max" күйге орнатыңыз.
2. Бу соккысының түймесін (2) кем дегенде 5 секунд аралықпен қайталап басыңыз.

5. Тік күйдегі бу

t Жайылатын жақтарын көру

Бул функция ілініп турған киімдердегі, перделердегі және т.б. бүктеулерді жазу ушін қолданылады.

1. Температура реттегішін (12) "max" күйге орнатыңыз.
2. Киімдерді киім ілгішке ілініз.
3. Утікті тік күйде 10 см қашықтықта басқарыңыз және бу сокқысы түймесін (2) кем дегенде 5 секунд үзілістермен қайталап басыңыз.

6. Бусыз үтіктеу

↑ Жайылатын жактарын көру

Бул функция утікті күргақ утіктеуде пайдалануға мүмкіндік береді.

Бу реттегішін (3) ✉ күйіне орнатыңыз.

7. Судың тамуынан корғау \*

↑ Жайылатын жактарын көру

Температура тым төмен орнатылған болса, судың тамуын болдырмау үшін бу автоматты түрде өшеді. Су тамшылаған кезде шертілген дыбыс шығуы мүмкін.

8. Бүрку

↑ Жайылатын жактарын көру

Бул функция утіктелуї киын катпарларды кетіру үшін қолданылады.

Бүрку функциясын жібек маталарға пайдаланбаңыз.

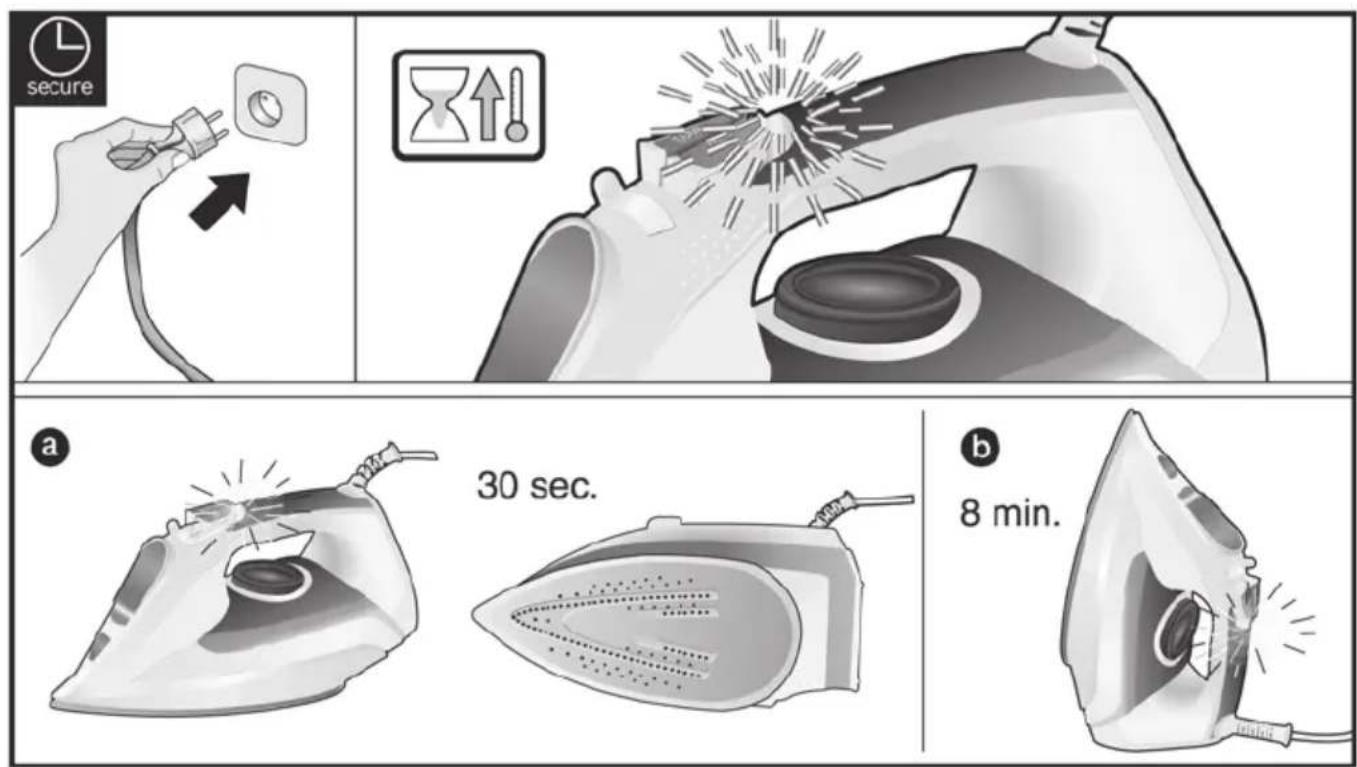

9. "secure" авто өшіру функциясы \*

↑ Жайылатын жактарын көру

"secure" авто өшіру функциясы қауіпсіздік пен қуатты үнемдеуді арттыра отырып үтікті қараусыз қалған кезде өшіреді.

Егер үтігіңіз "secure" функциясымен жабдыкталған болса, түтқада "auto off" мәтінін таба аласыз.

1. Утіктің ашалы айырын розеткаға қосыңыз.
2. Бастапкы кыздыру: бул функция аспаптың орнатылған температураға жетуіне уақыт

беру үшін, алғашқы екі минутта белсенді болмайды.

1. Қауіпсіздік тізбегі аспапты автоматты түрде өшіреді және индикатор шамы (15*) келесі жағдайларда жыпылықтай бастайды:

a Утік табанында немесе бүйірінде жаткан кезде 30 секунд жылжымаса.
b Утік тік күйде болғанда 8 минут жылжымаса.

1. Утікті қайта қосу үшін оны жай жылжытыңыз.

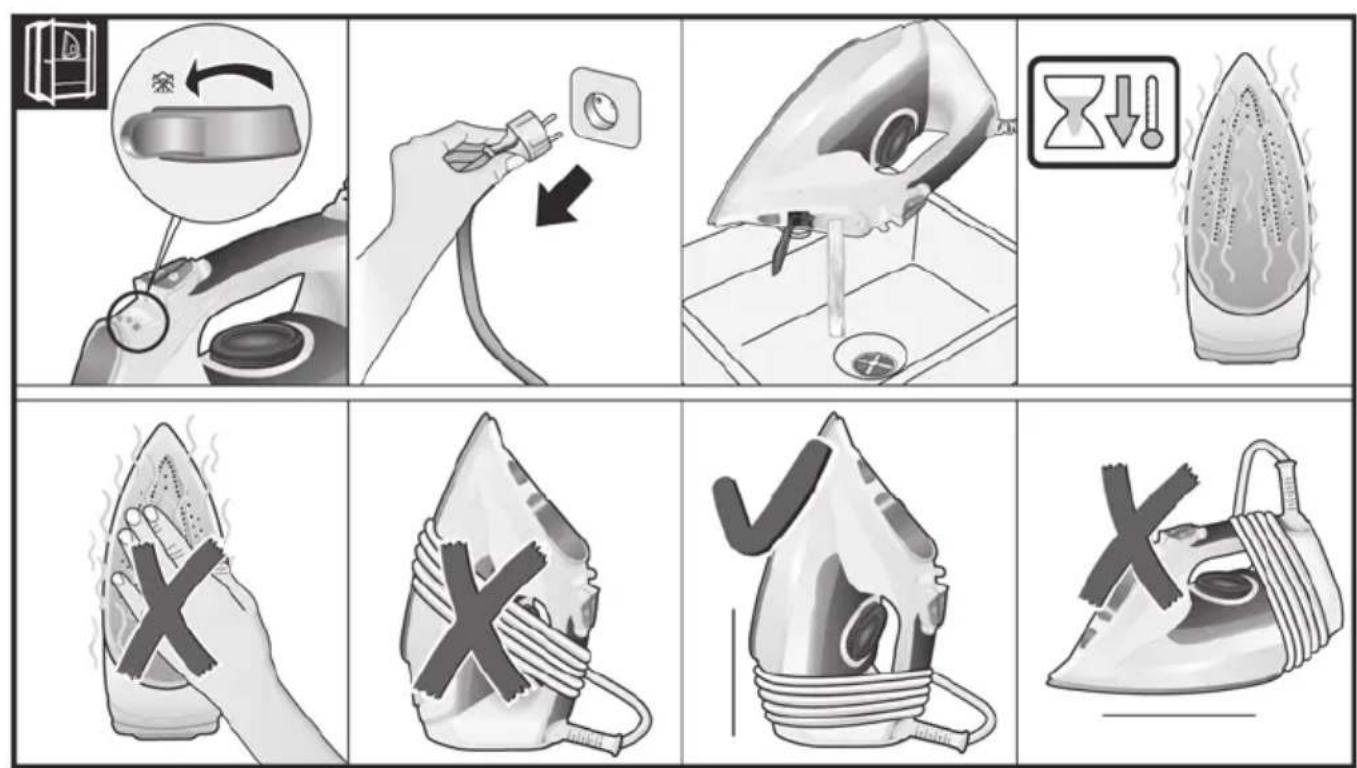

10. Утіктеп болғаннан кейін

↑ Жайылатын жақтарын көру

1. Бу реттегішін (3) күйінен "max" күйіне ауыстырып, бірнеше рет қайталаңыз (өздігінен тазалау).
2. Суды бактан төгіңіз. Утікті төмен қаратып сөл сілкіңіз.
3. Оны негізінде емес, артқы жағымен түрған күйінде сақтаңыз.
4. Куат сымын (14) тым бекем орамаңыз!

Энергияны үнемдеу бойынша кеңестер

Куат көзі көбінесе бу түзуге кетеді. Куат көзін пайдалануды азайту үшін төмендегі кеңестерді қараңыз:

1. Ең аз үтіктеу температурасын қажет ететін киімдерді үтіктеуден бастаңыз. Утіктеудің қажетті температурасын бұйымның жапсырмасынан көруге болады.
2. Осы нүсқаулықтағы нүсқауларды ескере отырып, бу жіберуді таңдалған үтіктеу температурасына сай реттеңіз.
3. Кажет болса, буды ғана пайдаланыңыз. Мүмкін болса, оның орнына бүрку функциясын пайдаланыңыз.
   Киімдер дымқыл күйде болған кезде үтіктеңіз және будың деңгейін төмендетуге тырысыңыз. Бүл кезде бу үтікте емес, матаның өзінде түзілетін болады. Киімдерді үтіктеуден бұрын кептіру машинасында кептірсеніз, кептіргіш машинасын “құрғақ күйде үтіктеу” бағдарламасына орнатыңыз.
4. Кимдер жеткілікті түрде дымқыл болса, бу реттегішін (3) толығымен өшіріп қойыңыз.
5. Узілістер барысында үтікті тік күйінде қойыңыз. Утікті бу реттегіші қосулы болғанда көлденен қуйде қалдыру пайдасыз бу түзілуіне алып келеді.

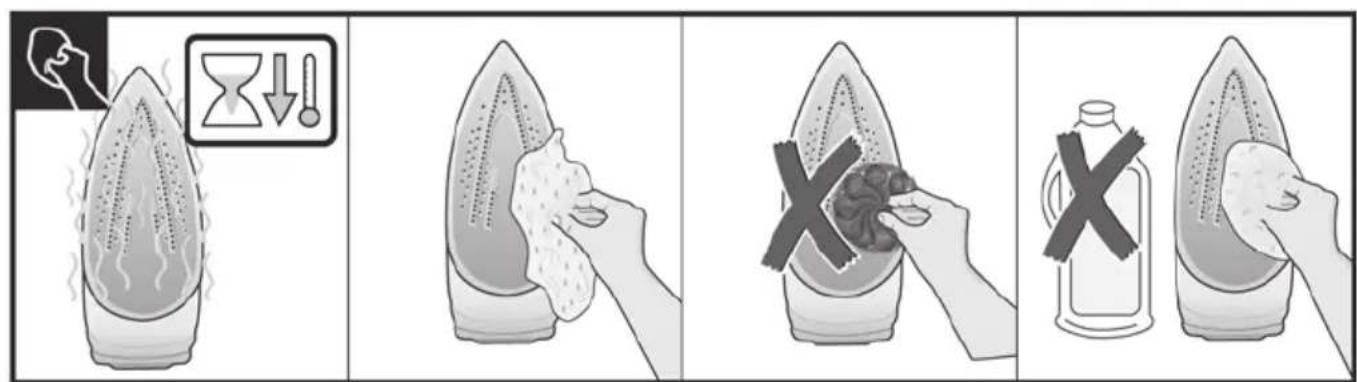

Тазалау және техникалық қызмет көрсету

↑ Жайылатын жақтарын көру

Назар аударыңыз! Күйіп қалу қаупі бар!

Кез келген тазалау және техникалық қызмет көрсету жұмыстарын жүргізуден бұрын құрылғының ашалы айырын ұяшықтан шығарыңыз.

1. Утік аздап кірлеп қалған болса, ашалы айырын ұяшықтан шығарыңыз және табанының (7) сууына мүмкіндік беріңіз. Утіктің корпусы мен табанын дымқыл шуберекпен сүртіңіз.
2. Мата синтетикалық болса, ол үтік табанының жоғары температурасының әсерінен еріп кетуі мүмкін. Мұндай жағдайда буды өшіріп, кез келген қалдықты дереу қалың бүктелген, құрғақ мақта матамен сүртіңіз.
3. Утік табаның тегіс, жылтыр күйде сақтау үшін, қатты металл заттармен жанасуын болдырмаңыз. Утіктің табанын тазалау үшін ешкашан да ыдыс жууға арналған қатты ыскыштар мен химиялық заттарды пайдаланбаңыз.

Какты тазалаудың көп функциялы жүйесі

↑ Жайылатын жақтарын көру

A self-clean

Бу реттеігішін (3) пайдаланған кезде, "өздігінен тазалау" жүйесі қақтардың бөліну механизмін тазалайды.

B Calc'nClean

"Calc'nClean" функциясы бу түзілу камерасындағы ұсақ қақ бөліктерін жоюға көмектеседі. Сіздің аймақтағы су өте кермек болған жағдайда, бүл қызметті 2 аптада бір рет қолданған жөн.

1 Утікті желілер ўяшығынан ажыратыңыз, бу реттегішін (3) күйіне орнатыңыз және су багын (11) сумен толтырыңыз.
② Температура реттегішін (12) "max" куйге орнатыңыз және үтіктің ашалы айырын розеткаға қосыңыз.

③ Кажетті қыздыру уақытынан кейін шам өшеді. Содан кейін, үтіктің ашалы айырын розеткадан ажыратыңыз (өте маңызды!).

④ Бу реттегішін "max" күйге орнатыңыз.

5 Утікті бақалшықтың үстінде ұстан тұрыңыз. "clean" (тазалау) түймесін (10) басыңыз және қойманың су сыйымдылығының шамамен үштен бір бөлігі буға айналмағанша үтікті сілкіңіз. Қақ пен түзілістердің қалдығын кетіріп, үтіктің табанынан қайнақ су ағып, бу шыға бастайды.

⑥ "clean" (тазалау) түймесін босатыңыз және үтікті бірнеше секунд ақырын сілкіңіз.

⑦ Бак босамағанша 4 және 5 қадамдарды қайталаңыз.

⑧ Сосын үтікті желіге қосып, қалған су толығымен буға айналмағанша қайта қыздырыңыз. Қақпақшаны тазалау үшін “clean” түймесін тағы да бірнеше рет басыңыз.

⑨ Утікті розеткадан ажыратып, табанын (7) суытыңыз. Утіктің табанын тек дымқыл мақта матамен сүртіңіз.

С Кақты кетіруге арналған сүйықтығы бар "Calc'nClean" функциясы

Қақты сапалы түрде кетіру үшін Bosch компаниясымен арнайы дайындалған қақты кетіру сұйықтығын пайдалану ұсынылады.

Бүл процедураны әрбір 3 ай сайын орындау қажет.

1. Су багын (11) қақты кетіруге арналған сүйықтықтың (17*) мөлшерімен (25 мл) араластырылған құбыр суымен толтырыңыз.

2. Содан кейін, жоғарыдағы "Calc'nClean" (2 - 7 қадамдар) бөлімінде сипатталған процедураны орынданыз.

Қақты жоюға арналған сүйықтықты біздің кепілді қызмет көрсету орталығымыздан немесе мамандандырылған дүкендерден сатып алуға болады:

Косымша куралдың атауы: TDZ1101

D anti-calc

"anti-calc" картриджі үтігіңіздің пайдалы қызмет көрсету мерзімін артыра отырып, бумен үтіктеу барысында пайда болатын қақтың жиналуын азайту үшін арналған. Алайда "anti-calc" картриджі уақыт өте түзілетін барлық қақты толық кетіре алмайды.

↑ Жайылатын жақтарын көру

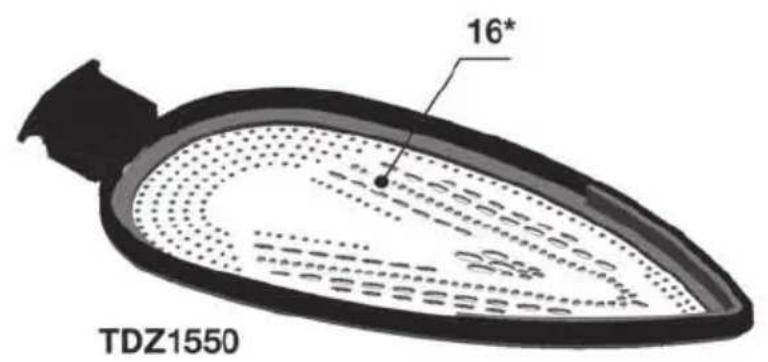

Макта корғауыш (16*) функциясы нәзік, жұқа матадан дайындалған киімдерді жоғары температурада бүлдіріп алмаусыз бумен үтіктеу үшін пайдаланылады.

Мата корғауышты біздің кепілді қызмет көрсету орталығымыздан немесе мамандандырылған дүкендерден сатып алуға болады:

Косымша куралдың атауы: TDZ1550

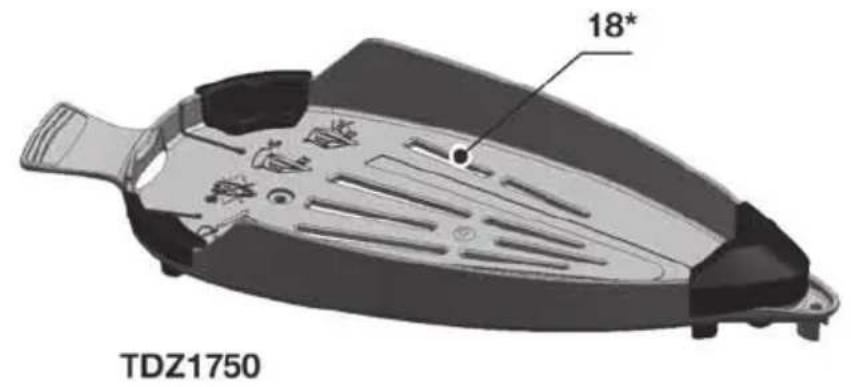

"StoreProtect" косымша жабдығы (18*) табаны (7) mînti ыстық күйде болған кезде де үтікті дереу және қауіпсіз сақтауға мүмкіндік береді.

Бул косымша күралды біздің кепілді қызмет көрсету орталығымыздан немесе маманддырылған дүкендерден сатып алуға болады:

Косымша куралдың атауы: TDZ1750

Акаульктарды жою

Мәселе Мүмкін себебі Шешім
Утік қызбайды. 1. Температура реттегіші (12) ең аз шамаға орнатылған.2. “secure”* жүйесі белсөндірілген (“auto off” жарық индикаторы 15* жыпылықтайды). Утік күту режиміне орнатылған.		1. Температура реттегішті жоғарырақ күйге орнатыңыз.2. Утікті қайта қосу үшін оны жай жылжытыңыз.
Киімдер үтіктің табанына жабысып қала береді	1. Температура өте темен. 1. Температура реттегішін (12) темен бұрыңыз және үтік суығанша күтіңіз.
Су бумен бірге үтіктің табанынан (7) тамшылайды.	1. Температураны реттеу (12) параметрі тым төмен.2. Бу реттегіші (3) төмен температураға сәйкес тым жоғары орнатылған.3. Бу сокқысының түймесін (2) әр басу аралығында 5 секунд күтпей қайталап баса бергенсіз.	1. Температура реттегішін жоғарырақ параметрге орнатыңыз (“••” және “max” аралығында) және бақылау шамы (13) өшкенше күтіңіз.2. Бу реттегішін (3) төменгі параметрге орнатыңыз.3. Бу сокқысының түймесін әр басу аралығында 5 секунд күтіңіз.
Бу шықпай жатыр.	1. Бу реттегіші (3) жүйіне орнатылған.2. Температура өте төмен. Тамшыға қарсы жүйе белсендірілген.	1. Бу реттегішін жоғарырақ күйге орнатыңыз.2. Матаға сәйкес келген жағдайда, одан да жоғары температураға орнатыңыз.
Бастапқы рет қосқан кезде үтіктен түтін шығады.	1. Бүл кейбір ішкі бөлшектердің майлауынан болуы мүмкін.	1. Бүл қалыпты жағдай және бірнеше минуттан кейін тоқтайды.
Утік табанындағы саңылаулардан қақ шығады	1. Буға айналу камерасынан қақ шығады.	1. Тазалау кезеңін орындаңыз "clean" (10) қызметі бөлімін қараңыз.
Судың түнбалары үтіктің табанындағы (7) тесіктер арқылы шығады.	1. Қақтың іздері бу камерасы арқылы шығып жатыр.	1. Тазалау процесін орындаңыз ("Calc'nClean" бөлімін қараңыз).

Жоғарыда берілген шешімдердің ешқайсысы көмектеспеген жағдайда, өкілетті техникалық қызмет көрсету орталығына хабарласыңыз.

13 14 15* 1 2 3 4 5 6 12 BOSCH

16* TDZ1550

17* TDZ1101

18* TDZ1750
