TDA5028120 - Ferro da stiro BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ferro da stiro a vapore
Marca	Bosch
Modello	TDA5028120
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza nominale	Circa 2400 W
Capacità del serbatoio	Circa 300 ml
Suola	Suola liscia per scorrimento ottimale
Funzioni	Stiro a vapore, getto di vapore, spruzzo, stiro verticale, stiro a secco
Regolazione della temperatura	Selettore con posizioni: Sintetico, SetaLana, Cotone, Lino (max)
Flusso di vapore	Regolabile da eco a max
Sistema anticalcare	Self-clean (autopulizia), Calc'nClean, cartuccia anticalcare (opzionale)
Sicurezza	Spegnimento automatico "secure" (30 s orizzontale, 8 min verticale), antigoccia, superficie calda segnalata
Accessori inclusi	Copritessuto TextileProtect, custodia StoreProtect, liquido anticalcare
Paese di origine	Non specificato
Peso	Circa 1,5 kg
Dimensioni (L x l x h)	Circa 30 x 12 x 15 cm
Tipo di cavo	Cavo di alimentazione con spina
Materiale del corpo	Plastica resistente al calore
Manutenzione e pulizia	Pulizia della suola con panno umido, decalcificazione regolare tramite Calc'nClean o liquido anticalcare
Ricambi e riparabilità	Accessori disponibili tramite assistenza Bosch; riparazioni presso centro autorizzato
Informazioni generali	Solo uso domestico, superficie stabile richiesta, non immergere

Domande frequenti - TDA5028120 BOSCH

Quale tipo di acqua utilizzare nel ferro Bosch TDA5028120?

Usare acqua del rubinetto. Per prolungare la funzione vapore, mescolare in parti uguali con acqua distillata. In caso di acqua molto dura, mescolare 1 parte di acqua di rubinetto con 2 parti di acqua distillata. Non utilizzare acqua di condensa di asciugatrici o condizionatori.

Come utilizzare il getto di vapore?

Impostare il selettore di temperatura su max. Premere ripetutamente il pulsante del getto di vapore, rispettando intervalli di 5 secondi tra ogni pressione per evitare schizzi.

Cosa fare se l'acqua fuoriesce dalla suola con il vapore?

Può essere dovuto a una temperatura troppo bassa o a un flusso di vapore troppo alto. Aumentare la temperatura tra "••" e "max" e attendere che la spia si spenga, oppure ridurre il flusso di vapore. Evitare di premere il getto di vapore con intervalli inferiori a 5 secondi.

Come pulire il ferro da stiro?

Scollegarlo e attendere che la suola si raffreddi. Pulire la suola e il corpo con un panno umido. Per i residui di tessuto sintetico, strofinare con un panno di cotone umido piegato più volte. Non utilizzare spugne abrasive o prodotti chimici.

Come eseguire la decalcificazione Calc'nClean?

Riempire il serbatoio d'acqua, impostare la temperatura su max, riscaldare e poi scollegare. Impostare il regolatore di vapore su max, tenere il ferro sopra un lavandino e premere il pulsante "clean" scuotendo fino all'evaporazione di un terzo dell'acqua. Ripetere tre volte. Per una decalcificazione completa ogni 3 mesi, utilizzare il liquido anticalcare Bosch (rif. TDZ1101).

Come funziona lo spegnimento automatico 'secure'?

Il ferro si spegne automaticamente dopo 30 secondi di inattività in posizione orizzontale (sulla suola o sul lato) e dopo 8 minuti in posizione verticale. La spia 'auto off' lampeggia. Per riattivare, basta spostare il ferro.

Posso stirare capi delicati ad alta temperatura?

Sì, utilizzare l'accessorio TextileProtect (copritessuto, rif. TDZ1550). Consente di stirare a vapore e alla temperatura massima senza danneggiare i tessuti delicati.

Come riporre il ferro quando la suola è ancora calda?

Utilizzare l'accessorio StoreProtect (rif. TDZ1750) che consente un ripostiglio sicuro senza attendere il raffreddamento. Posizionare il ferro sul suo supporto, mai sulla suola.

Cosa fare se il ferro non si riscalda?

Verificare che il selettore di temperatura non sia sulla posizione minima. Se la spia 'auto off' lampeggia, il ferro è in standby: spostarlo leggermente per riattivarlo.

Come risparmiare energia durante la stiratura?

Iniziare dai tessuti che richiedono la temperatura più bassa. Regolare il vapore in base alla temperatura. Utilizzare lo spruzzo se possibile. Stirare il tessuto ancora umido per limitare la produzione di vapore. Appoggiare il ferro sul suo tallone durante le pause.

MANUALE UTENTE TDA5028120 BOSCH

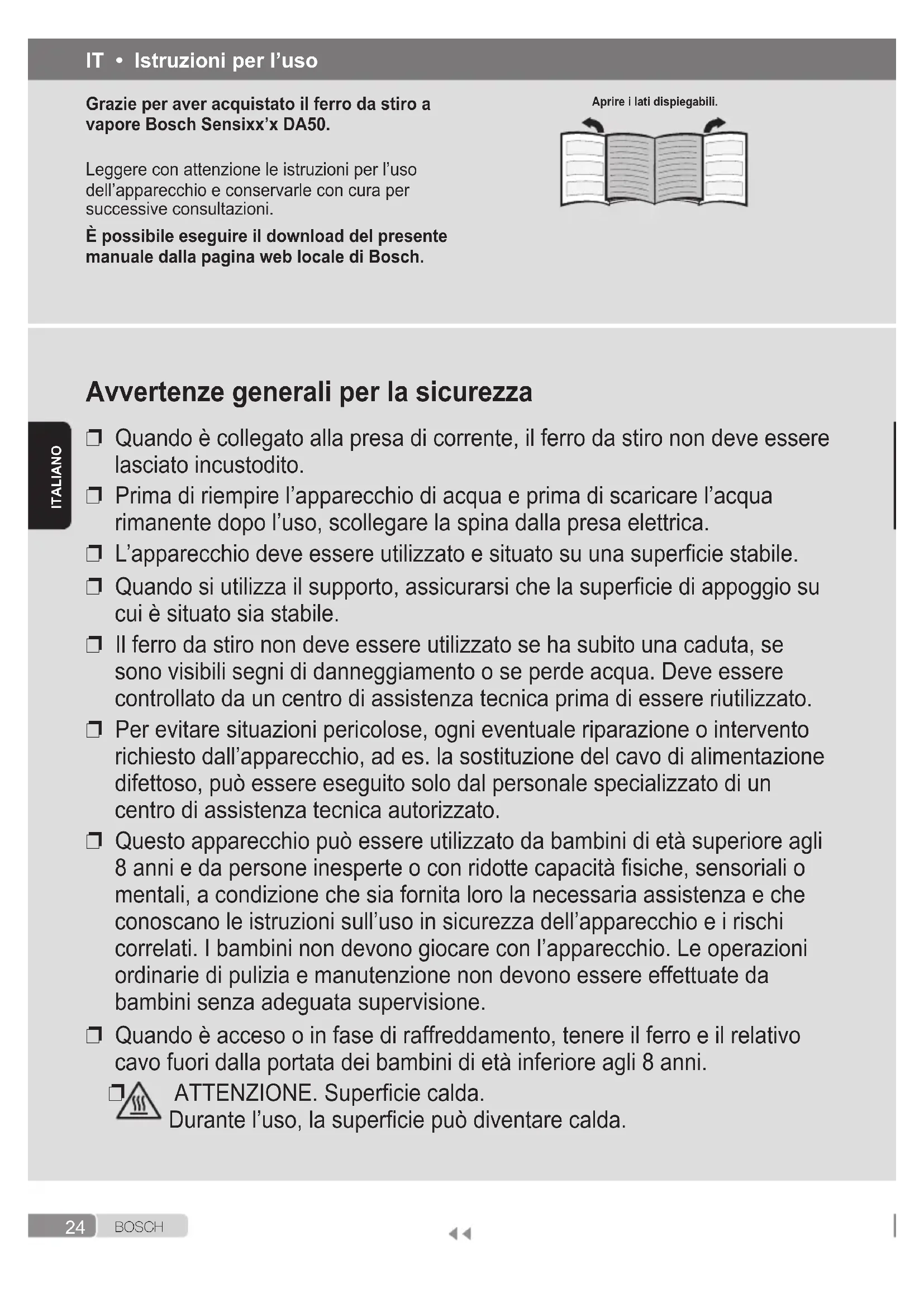

Istruzioni per l'uso

Grazie per aver acquistato il ferro da stiro a vapore Bosch Sensixx'x DA50.

Leggere con attenzione le istruzioni per l'uso dell'apparecchio e conservarle con cura per successive consultazioni.

È possibile eseguire il download del presente manuale dalla pagina web locale di Bosch.

Aprire i lati dispiegabili.

Avvertenze generali per la sicurezza

☐ Quando è collegato alla presa di corrente, il ferro da stiro non deve essere lasciato incustodito. Prima di riempire l'apparecchio di acqua e prima di scaricare l'acqua rimanente dopo l'uso, scollegare la spina dalla presa elettrica. L'apparecchio deve essere utilizzato e situato su una superficie stabile. ☐ Quando si utilizza il supporto, assicurarsi che la superficie di appoggio su cui è situato sia stabile. Il ferro da stiro non deve essere utilizzato se ha subito una caduta, se sono visibili segni di danneggiamento o se perde acqua. Deve essere controllato da un centro di assistenza tecnica prima di essere riutilizzato. ☐ Per evitare situazioni pericolose, ogni eventuale riparazione o intervento richiesto dall'apparecchio, ad es. la sostituzione del cavo di alimentazione difettoso, può essere eseguito solo dal personale specializzato di un centro di assistenza tecnica autorizzato. ☐ Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone inesperte o con ridotte capacità fisiche, sensoriali o mentali, a condizione che sia fornita loro la necessaria assistenza e che conoscano le istruzioni sull'uso in sicurezza dell'apparecchio e i rischi correlati. I bambini non devono giocare con l'apparecchio. Le operazioni ordinarie di pulizia e manutenzione non devono essere effettuate da bambini senza adeguata supervisione. ☐ Quando è acceso o in fase di raffreddamento, tenere il ferro e il relativo cavo fuori dalla portata dei bambini di età inferiore agli 8 anni.

ATTENZIONE. Superficie calda.

Durante l'uso, la superficie può diventare calda.

Avvertenze importanti

• Questo apparecchio è stato sviluppato esclusivamente per uso domestico e non può essere impiegato per scopi industriali.
• Questo apparecchio deve essere utilizzato esclusivamente per gli scopi per i quali è stato concepito, ovvero come ferro da stiro. Qualsiasi altro uso sarà considerato inadeguato e, di conseguenza, pericoloso.
• Il fabbricante non potrà essere ritenuto responsabile per eventuali danni derivanti da uso improprio o inadeguato dell'apparecchio.
• Questo apparecchio raggiunge temperature elevate ed emette vapore durante l'uso; questo potrebbe causare ustioni o scottature in caso di uso scorretto.
• Non toccare la piastra! Impugnare il ferro dal manico.
• Non lasciar pendere il cordone di alimentazione dal tavolo o dall'asse da stiro per evitare la caduta dell'apparecchio.
• Non stirare i capi quando sono indossati!
• Non spruzzare acqua o dirigere il vapore verso persone o animali!
• Non far entrare in contatto il cavo di alimentazione con bordi taglienti o con la piastra quando questa è calda.
• Non lasciare mai il ferro da stiro in posizione orizzontale quando la piastra è calda. Appoggiarlo sulla sua base.
• Non toccare l'apparecchio con le mani bagnate quando è in funzione.
• Questo apparecchio deve essere collegato e usato solo in conformità alle specifiche riportate sulla sua targhetta delle caratteristiche.
• Questo apparecchio deve essere collegato a una presa di corrente elettrica con messa a terra. Nel caso in cui si debba utilizzare un cavo di prolunga, verificare che sia adeguato ad apparecchi da 16 A e che disponga di una presa con messa a terra.
• L'apparecchio non deve essere mai situato direttamente sotto il rubinetto quando si riempie il serbatoio dell'acqua.
• Scollegare l'apparecchio dalla presa di corrente dopo ogni utilizzo, oppure se si sospetta un guasto.
• La spina elettrica non deve essere estratta dalla presa di corrente tirando dal cavo.
• Non immergere il ferro da stiro in acqua o in un altro liquido.
• Non lasciare l'apparecchio all'aperto, esposto alle intemperie (pioggia, sole, gelo, ecc.).

Avvertenza per lo smaltimento

I nostri prodotti vengono forniti in un imballaggio ottimizzato, composto fondamentalmente da materiali non inquinanti, che devono essere conferiti al servizio di smaltimento dei rifiuti locale come materie prime secondarie. Informarsi presso il proprio comune in merito allo smaltimento degli apparecchi obsoleti.

Il contrassegno presente su questo apparecchio indica la sua conformità alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

La direttiva definisce le norme per la raccolta e il riciclaggio di apparecchiature usate, valide su tutto il territorio dell'Unione Europea.

Descrizione

1. Tasto spray
2. Tasto getto di vapore
3. Selettore per la regolazione del vapore
4. Foro di riempimento dell'acqua
5. Coperchio del foro di riempimento dell'acqua
6. Ugello spray
7. Piastra
8. Tacca di livello massimo di riempimento
9. Indicatore di temperatura
10. Tasto "clean" (pulizia)
11. Serbatoio dell'acqua
12. Selettore della temperatura
13. Spia luminosa
14. Cavo di alimentazione
15. Spia "auto off" (spegnimento automatico) *
16. Soletta di protezione "TextileProtect" (protezione dei tessuti) *
17. Liquido anticalcare *
18. Accessorio "StoreProtect" (protezione per la conservazione) *

Prima di utilizzare l'apparecchio per la prima volta

Rimuovere dalla piastra (7) tutte le etichette e le protezioni.

Durante il primo utilizzo, il ferro può produrre vapori e odori, questo è normale e l'effetto terminerà dopo alcuni minuti.

Utilizzo dell'apparecchio

1. Riempimento del serbatoio dell'acqua

Questo ferro da stiro è stato concepito per funzionare con acqua del rubinetto normale.

• L'aggiunta di altri liquidi (se non consigliata da Bosch), come profumo, danneggia l'apparecchio.
• Non impiegare acqua di condensa di asciugatrici, impianti di climatizzazione o simili.

Qualunque danno provocato dall'impiego dei suddetti prodotti annulla la garanzia.

Impostare il selettore per la regolazione del vapore (3) alla posizione e scollegare il ferro da stiro dalla presa di corrente!

1. Aprire il coperchio del foro di riempimento dell'acqua (5).
2. Riempire il serbatoio dell'acqua (11). Non superare mai la tacca del livello massimo (8).
3. Chiudere il coperchio del foro di riempimento dell'acqua.

Suggerimenti: Per prolungare il funzionamento ottimale della funzione vapore, è possibile miscelare l'acqua del rubinetto con acqua distillata in proporzione 1:1. Se l'acqua del rubinetto della propria zona è particolarmente dura, miscelarla con acqua distillata in proporzione 1:2.

Per informazioni sulla durezza dell'acqua, rivolgersi all'azienda erogatrice della propria zona.

2. Impostazione della temperatura

Il selettore della temperatura (12) serve a regolare la temperatura della piastra (7).

Posizionare il selettore della temperatura in corrispondenza dell'indicatore di temperatura (9) del ferro da stiro.

Impostazione della temperatura

Adatta per:

- Sintetici

- Seta-Lana

••• Cotone

max

Lino

La spia (13) si accende quando l'apparecchio è in fase di riscaldamento e si spegne non appena viene raggiunta la temperatura impostata. Se la temperatura del ferro da stiro diminuisce, si può continuare a stirare mentre viene riportata alla temperatura impostata.

3. Stiratura a vapore

Il selettore per la regolazione del vapore (3) serve a regolare la quantità di vapore prodotto durante la stiratura.

Selettore della temperatura (12)

Posizione raccomandata del selettore per la regolazione del vapore (3) *

1 2 3 max

• eco • max

1 2 3 max

• eco • max

Suggerimenti: Per ottenere una stiratura migliore, eseguire le ultime passate senza vapore in modo da asciugare i capi.

4. Getto di vapore

Questa funzione si può utilizzare per eliminare pieghe difficili o stirare plissettature o pince.

1. Impostare il selettore della temperatura (12) su "max".
2. Premere ripetutamente il tasto per il getto di vapore ⚙ (2) a intervalli di 5 secondi.

5. Getto di vapore verticale

Può essere utilizzato per rimuovere le pieghe da capi appesi, tende, ecc.

1. Impostare il selettore della temperatura (12) su "max".
2. Appendere il capo di abbigliamento su un appendiabiti.
3. Azionare il ferro in posizione verticale a una distanza di 10 cm e premere ripetutamente il tasto per il getto di vapore ⚙ (2) con pause di almeno 5 secondi.

6. Stiratura senza vapore

Questa funzione permette di stirare a secco.

Impostare il selettore per la regolazione del vapore (3) alla posizione ❄️.

7. Sistema antigocciolamento *

Se la temperatura impostata è troppo bassa, la funzione vapore viene disattivata automaticamente impedendo il gocciolamento. Quando ciò accade è possibile ascoltare un clic.

8. Spray

Questa funzione si può utilizzare per eliminare pieghe difficili.

Non utilizzare la funzione spray con capi in seta.

9. Funzione "secure" di autospegnimento automatico *

Grazie alla funzione “secure” di autospegnimento automatico il ferro da stiro, per una maggiore sicurezza e per risparmiare energia, si spegne quando viene lasciato incustodito.

Se il ferro da stiro è dotato della funzione “secure”, sul manico è riportata la dicitura “auto off”.

1. Inserire la spina del ferro da stiro.
2. Processo di riscaldamento iniziale: questa funzione non è attiva per i primi due minuti per permettere al ferro di riscaldarsi e raggiungere la temperatura desiderata.
3. Nei seguenti casi, il circuito di sicurezza spegne automaticamente l'apparecchio e la spia (15*) inizia a lampeggiare:

a il ferro da stiro non viene spostato per 30 secondi mentre è appoggiato sulla piastra o su un fianco.

Il ferro da stiro non viene spostato per 8 minuti mentre si trova in posizione verticale.

1. Per ricollegare il ferro da stiro, basta spostarlo delicatamente.

10. Dopo la stiratura

1. Commutare il selettore per la regolazione del vapore (3) da ✉ a “max” e viceversa per diverse volte (funzione di autopulizia).
2. Svuotare il serbatoio. Tenere il ferro con la punta verso il basso e scuoterlo leggermente.
3. Riporre il ferro verticalmente appoggiandolo sulla parte posteriore e non sulla base.
4. Non avvolgere il cavo di alimentazione (14) troppo stretto!

Suggerimenti per risparmiare energia

La produzione di vapore consuma più energia. Per ridurre il consumo di energia seguire i consigli qui riportati:

1. Cominciare a stirare i capi che richiedono la temperatura più bassa. Controllare la temperatura consigliata sulle etichette degli indumenti.
2. Regolare il vapore in base alla temperatura selezionata seguendo le istruzioni di questo manuale.
3. Utilizzare il vapore solo se necessario. Se possibile, utilizzare al suo posto la funzione spray.

Cercare di stirare i capi quando sono ancora un po' umidi e ridurre l'impostazione del vapore. Il vapore verrà generato dai tessuti invece che dal ferro da stiro. Se, prima di

stirarli, si asciugano i capi nell'asciugatrice, impostarla sul programma „stiratura a secco“.

1. Se i tessuti sono abbastanza umidi, spegnere completamente il selettore per la regolazione del vapore (3).
2. Appoggiare il ferro da stiro in posizione verticale durante le pause. Se viene appoggiato orizzontalmente con il selettore per la regolazione del vapore acceso si sprecherà vapore.

Pulizia e manutenzione

Attenzione! Rischio di ustioni!

Prima di effettuare la pulizia o la manutenzione dell'apparecchio, staccare sempre la spina.

1. Se il ferro da stiro è solo leggermente sporco, staccare la spina e fare raffreddare la piastra (7). Pulire la parte esterna e la piastra solo con un panno di cotone umido.
2. Se il panno è sintetico, a causa della temperatura della piastra potrebbe fondersi su di essa, disattivare il vapore e rimuovere immediatamente i residui con un panno di cotone umido ripiegato più volte.
3. Per mantenere la piastra liscia, evitare il contatto con oggetti metallici. Non pulire la piastra con pagliette o detergenti chimici.

Sistema anticalcare multiplo

Ogni volta che si utilizza il selettore per la regolazione del vapore (3), il sistema autopulente “self-clean” rimuove i depositi di calcare dal meccanismo.

B Calc'nClean

La funzione "Calc'nClean" permette di rimuovere le particelle di sporco dalla camera di produzione del vapore. Se l'acqua dell'acquedotto locale è molto dura, questa funzione deve essere utilizzata ogni 2 settimane circa.

① Scollegare il ferro da stiro dalla presa di corrente, impostare il selettore per la regolazione del vapore (3) alla posizione e riempire il serbatoio dell'acqua (11).

② Impostare il selettore di temperatura (12) su "max" e inserire la spina del ferro da stiro. ③ Dopo il tempo necessario per il riscaldamento, la spia (13) si spegne. Scollegare quindi il ferro da stiro (molto importante!). ④ Impostare il selettore per la regolazione del vapore alla posizione “max”. ⑤ Tenere il ferro da stiro sospeso su un lavandino. Premere il pulsante “clean” (10) e scuotere il ferro da stiro fino a quando circa un terzo dell’acqua del serbatoio non evapora. Ne usciranno acqua bollente e vapore contenenti sporco o depositi eventualmente presenti. ⑥ Rilasciare il pulsante "clean" e scuotere delicatamente il ferro per alcuni secondi. ⑦ Ripetere i passaggi ⑤ e ⑥ per tre volte finché il serbatoio non è vuoto. ⑧ Inserire quindi la spina del ferro da stiro e farlo riscaldare fino alla completa evaporazione dell'acqua rimanente. Premere il pulsante "clean" ancora qualche volta per pulire la valvola. ⑨ Scollegare il ferro da stiro e lasciar raffreddare la piastra (7). Pulire la piastra utilizzando esclusivamente un panno di cotone umido.

C "Calc'nClean" con liquido anticalcare *

Per una rimozione profonda del calcare si raccomanda l'uso del liquido anticalcare prodotto a questo scopo da Bosch.

Eseguire questa procedura ogni 3 mesi circa.

1. Riempire il serbatoio (11) con acqua del rubinetto e una dose (25 ml) di liquido anticalcare (17 *).
2. Seguire quindi la procedura descritta in precedenza nella sezione "Calc'nClean" (passaggi da 2 a 9).

Il liquido anticalcare si può ordinare presso il nostro servizio di assistenza o presso rivenditori specializzati.

Nome dell'accessorio: TDZ1101

D anti-calc*

La cartuccia “anti-calc” è stata concepita per ridurre la formazione di calcare che si produce durante la stiratura a vapore, contribuendo a prolungare la vita del ferro da stiro. Ciò nonostante, la cartuccia “anti-calc” non può eliminare tutto il calcare prodotto naturalmente con il passare del tempo.

La soletta di protezione (16 *) permette di stirare a vapore capi delicati, alla massima temperatura, senza danneggiarli.

La soletta di protezione si può ordinare presso il nostro servizio di assistenza o presso rivenditori specializzati.

Nome dell'accessorio: TDZ1550

L'accessorio di protezione "StoreProtect" (18 *) permette di riporre il ferro da stiro in modo immediato e sicuro, anche con la piastra (7) calda.

Questo accessorio si può ordinare presso il nostro servizio di assistenza o presso rivenditori specializzati.

Nome dell'accessorio: TDZ1750

Risoluzione dei problemi

Problema Causa probabile Soluzione
Il ferro da stiro non si scalda.	1. Selettore della temperatura (12) sul minimo.2. È stato attivato il sistema “secure”* (la spia “auto off” 15* lampeggia). Il ferro da stiro è impostato su stand-by.	1. Regolarlo su un’impostazione più alta.2. Per ricollegare il ferro da stiro, basta spostarlo delicatamente.
I capi tendono ad attaccarsi.	1. La temperatura è troppo elevata. 1. Ruotare verso il basso il selettore della temperatura (12) e attendere finché il ferro non si è raffreddato.
Dalla piastra (7) gocciola acqua assieme al vapore.	1. Il selettore della temperatura (12) è su un’impostazione troppo bassa.2. Il selettore per la regolazione del vapore (3) è impostato ad un livello troppo alto rispetto a quello della temperatura.3. È stato premuto ripetutamente il tasto del getto di vapore (2) senza attendere 5 secondi tra un getto e l’altro.	1. Impostare il selettore per il controllo della temperatura su una temperatura più elevata (tra “••” e “max”) ed attendere che la spia (13) si spenga.2. Impostare il selettore per la regolazione del vapore (3) ad un livello inferiore.3. Attendere 5 secondi tra un getto di vapore e l’altro.
Il vapore non fuoriesce.	1. Il selettore per la regolazione del vapore (3) è impostato su [IMAGE].2. La temperatura è troppo bassa. Il sistema antigocciolamento è attivato.	1. Impostare il selettore per la regolazione del vapore ad una posizione superiore.2. Impostare una temperatura più alta se compatibile con il tipo di tessuto.
Quando si accende il ferro da stiro per la prima volta fuoriesce del fumo.	1. Questa situazione potrebbe essere causata dalla lubrificazione di alcuni componenti interni.	1. La fuoriuscita di fumo è normale e termina dopo alcuni minuti.
Fuoriuscita eccessiva di acqua o vapore.	1. Chiusura non corretta del sistema “Calc’nClean”.	1. Premere più volte il pulsante “clean” (10).
Dai fori della piastra (7) fuoriescono dei residui.	1. Tracce di calcare fuoriescono dalla camera di produzione del vapore.	1. Realizzare un ciclo di pulizia (consultare la sezione “Calc’nClean”).

Se nessuna delle indicazioni sopra riportate risolve il problema, contattare l'assistenza tecnica autorizzata.
