Tipo de producto	Plancha de vapor
Marca	Bosch
Modelo	TDA702821A
Alimentación eléctrica	220-240 V ~ 50-60 Hz
Potencia	Aproximadamente 2400 W
Capacidad del depósito de agua	Aproximadamente 300 ml
Funciones principales	i-Temp, AntiShine, SensorSecure, chorro de vapor, pulverización, planchado vertical
Ajuste de temperatura	Selector giratorio con posiciones para sintéticos, seda, algodón, lino, i-Temp, AntiShine
Flujo de vapor	Ajustable (eco a máx)
Apagado automático	Sí (SensorSecure): apagado tras 10 segundos sin sujetar el mango
Protección antigoteo	Sí
Limpieza y descalcificación	Self-clean automático, Calc'nClean manual, descalcificación con líquido descalcificador recomendado cada 3 meses
Accesorios incluidos	TextileProtect (protector de tejido), StoreProtect (almacenamiento seguro), líquido descalcificador (opcional)
Tipo de suela	Suela lisa, resistente a rayaduras
Longitud del cable de alimentación	Aproximadamente 2 m
Peso	Aproximadamente 1,5 kg
Dimensiones (An x Pr x Al)	Aproximadamente 30 x 15 x 20 cm
Garantía	2 años (según legislación local)

Preguntas frecuentes - TDA702821A BOSCH

¿Cómo llenar el depósito de agua de la plancha Bosch TDA702821A?

Desenchufe la plancha y ajuste el regulador de vapor a la posición 'apagado'. Abra la tapa de llenado de agua, llene el depósito con agua del grifo sin superar el nivel máximo, luego cierre la tapa. No use agua perfumada ni de condensación.

¿Qué hacer si la plancha no calienta?

Verifique que el selector de temperatura no esté en la posición mínima. Si el indicador SensorSecure parpadea, sujete el mango para reactivar el calentamiento. Asegúrese también de que el enchufe esté bien conectado.

¿Cómo usar la función i-Temp?

Gire el selector de temperatura a la posición 'i-Temp'. Se encenderá la luz azul. Esta función adapta automáticamente la temperatura para todos los tejidos planchables, reduciendo el riesgo de quemaduras. No es adecuada para tejidos no planchables.

¿Cómo limpiar la plancha?

Desenchufe y espere a que la suela se enfríe. Limpie la suela y el cuerpo con un paño húmedo. No use nunca esponja abrasiva ni productos químicos. Para la descalcificación, use la función Calc'nClean aproximadamente cada dos semanas.

¿Por qué sale agua de la suela durante el planchado?

Puede deberse a una temperatura demasiado baja o a un flujo de vapor demasiado alto. Aumente la temperatura o reduzca el flujo de vapor. Asegúrese de esperar 5 segundos entre cada pulsación del botón de chorro de vapor.

¿Cómo usar el chorro de vapor?

Ajuste el selector de temperatura a 'máx'. Presione el botón de chorro de vapor repetidamente, respetando un intervalo de 5 segundos entre cada pulsación. Úselo para arrugas difíciles o planchado vertical.

¿Qué significa el indicador SensorSecure?

El indicador SensorSecure parpadea cuando suelta el mango. Si no se sujeta el mango durante más de 10 segundos, la plancha se apaga automáticamente. Al volver a sujetar el mango, la plancha se reinicia.

¿Cómo descalcificar la plancha con Calc'nClean?

Desenchufe la plancha, ajuste el regulador de vapor a 'apagado' y llene el depósito de agua. Enchufe, ajuste la temperatura a 'máx' y espere a que los indicadores TempOK dejen de parpadear. Desenchufe, coloque el regulador en 'máx', sostenga la plancha sobre un fregadero y presione el botón 'clean' mientras la agita. Repita hasta que el depósito esté vacío. Luego, enchúfela nuevamente para secarla.

¿Puedo usar agua perfumada u otro líquido en la plancha?

No, use únicamente agua del grifo, eventualmente mezclada con agua destilada en caso de agua dura. La adición de perfumes u otros líquidos (excepto los recomendados por Bosch) puede dañar el aparato y anular la garantía.

¿Cómo guardar la plancha después de usarla?

Ajuste el regulador de vapor a 'apagado', desenchufe la plancha y vacíe el depósito de agua. Sostenga la plancha con la punta hacia abajo y agítela ligeramente. Guárdela sobre su base, nunca sobre la suela. No enrolle el cable con demasiada fuerza.

MANUAL DE USUARIO TDA702821A BOSCH

Instrucciones de uso

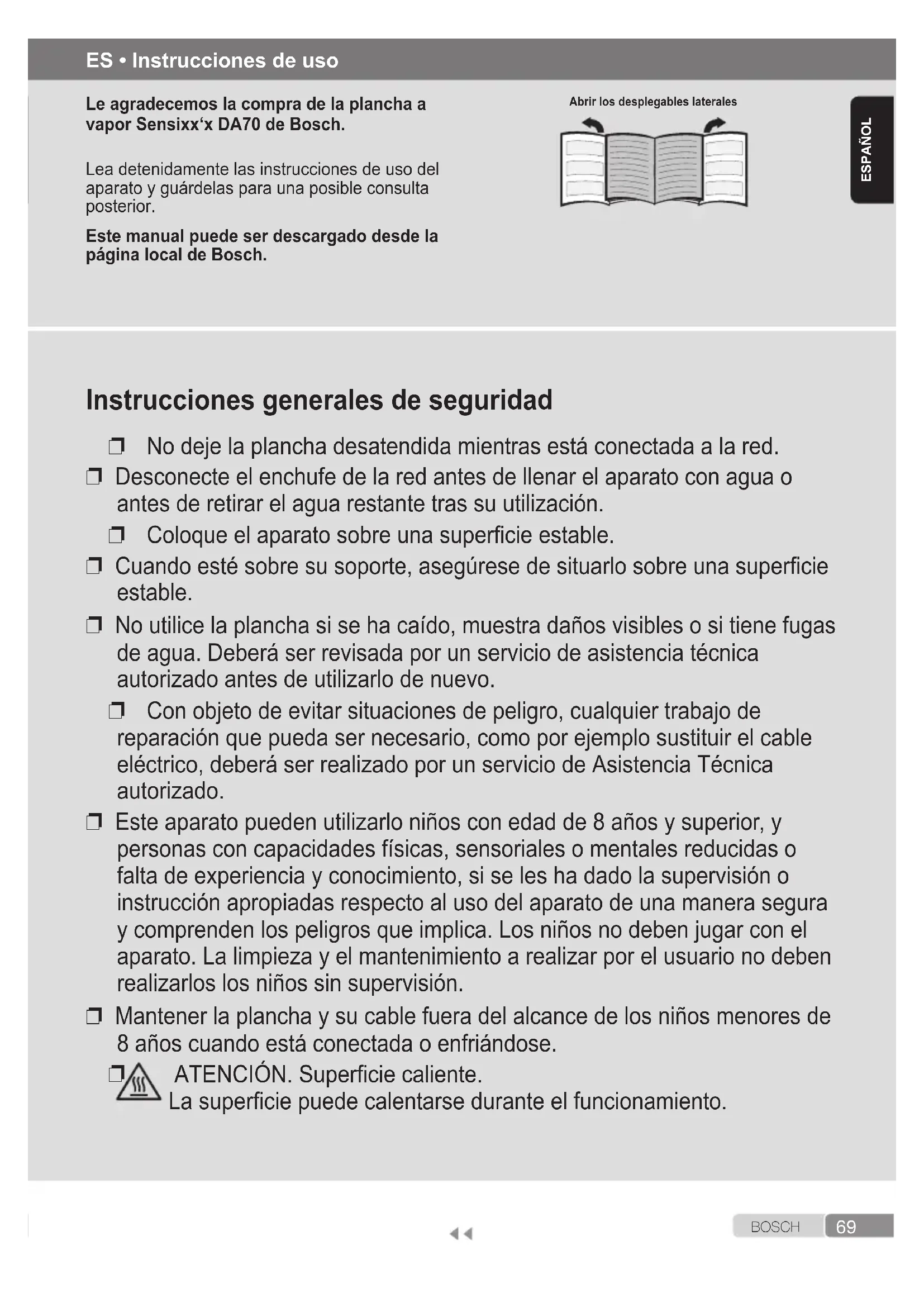

Le agradecemos la compra de la plancha a vapor Sensixx'x DA70 de Bosch.

Lea detenidamente las instrucciones de uso del aparato y guárdelas para una posible consulta posterior.

Este manual puede ser descargado desde la página local de Bosch.

Abrir los desplegables laterales

Instrucciones generales de seguridad

No deje la plancha desatendida cuando está conectada a la red. - Desconecte el enchufe de la red antes de llenar el aparato con agua o antes de retirar el agua restante tras su utilización. Coloque el aparato sobre una superficie estable. - Cuando está sobre su soporte, asegúrese de situarlo sobre una superficie estable. No utilice la plancha si se ha caído, muestra daños visibles o si tiene fugas de agua. Deberá ser revisada por un servicio de asistencia técnica autorizado antes de utilizarla de nuevo. Con objeto de evitar situaciones de peligro, cualquier trabajo de reparación que pueda ser necesario, como por ejemplo sustituir el cable eléctrico, debe ser realizado por un servicio de asistencia técnica autorizado. Este aparato pueden usarlo niños con edad de 8 años y superior, y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucción apropiadas respecto al uso del aparato de una forma segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión. - Mantener la plancha y su cable fuera del alcance de los niños menores de 8 años cuando está conectada o enfriándose.

ATENCIÓN. Superficie caliente.

La superficie puede calentarse durante el funcionamiento.

Avisos importantes

• El presente aparato ha sido diseñado exclusivamente para uso doméstico, quedando por tanto excluido el uso industrial del mismo.
• Utilice este aparato solo para los fines para los que ha sido diseñado, es decir, como una plancha. Cualquier otro uso se considerará inadecuado y, en consecuencia, peligroso. El fabricante no será responsable de ningún daño resultante de un uso indebido o inadecuado.
• Este aparato alcanza temperaturas elevadas y produce vapor durante su utilización, lo cual podrá causar escaldaduras o quemaduras en caso de uso inadecuado.
• No toque la suela. Coja la plancha por su asa.
• No deje el cable colgando de la mesa o tabla de planchado para evitar que el aparato se caiga.
• No proyecte el vapor sobre ropa puesta.
• No dirija el chorro de vapor hacia personas o animales.
• No permita que el cable se use en contacto con cordones o para transportar cargas pesadas.
• No apoye la plancha en posición horizontal mientras la suela está caliente. Apóyela sobre su talón.
• Mientras está conectado, no toque el aparato con las manos húmedas.
• Antes de enchufar el aparato a la red, asegúrese de que el voltaje se corresponde con el indicado en la placa de características.
• Este aparato debe conectarse a una toma con conexión a tierra. Si utiliza una alargadera, asegúrese de que dispone de una toma de 16 A bipolar con conexión a tierra.
• No coloque el aparato bajo el grifo para llenar el depósito con agua.
• Desconecte el aparato de la red eléctrica tras cada uso, o en caso de comprobar defectos en el mismo.
• No desenchufe el aparato de la toma tirando del cable.
• No introduzca la plancha en agua o en cualquier otro líquido.
• No deje el aparato expuesto a la intemperie (lluvia, sol, escarcha, etc.).

Información sobre eliminación

Nuestros productos se entregan en un embalaje optimizado. Este consiste básicamente en la utilización de materiales no contaminantes que deben entregarse al servicio local de retirada de residuos como materias primas secundarias. Solicite información a su ayuntamiento para la retirada de electrodomésticos obsoletos.

Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a la eliminación de aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y

electrónicos RAEE).

La directiva proporciona el marco general vigente en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Descripción

1. Botón de spray
2. Botón de golpe de vapor
3. Regulador de vapor
4. Boca de llenado
5. Tapa del depósito
6. Boquilla del spray
7. Suela
8. Marca de nivel de llenado máximo
9. Indicador de temperatura seleccionada
10. Botón de limpieza "clean"
11. Depósito de agua
12. Regulador de temperatura
13. Cable de conexión
14. Indicador luminoso "SensorSecure"
15. Suela de protección textileProtect*
16. Líquido descalcífico *
17. Accesorio "StoreProtect" (protector para almacenamiento) *

Antes de usar la plancha por vez primera

Retire todos los protectores o etiquetas de la suela (7) de la plancha.

Durante el primer uso la plancha puede desprender algunos humos y olores que cesarán en pocas horas.

Manera de usar la plancha

1. Llenar de agua el depósito

Ver desplegable

Su plancha ha sido diseñada para usar agua de grifo.

• Añadir cualquier otro líquido (si no es recomendado por Bosch), como perfume, pueda ocasionar daños en el aparato.
• No utilice agua de condensación de secadoras, aires acondicionados o similares.

Cualquier daño causado por el uso de los productos anteriormente citados, provocará la anulación de la garantía.

Colocar el regulador del vapor (3) en la posición y extraer el enchufe de la toma de corriente!

1. Abra la tapa (5) del depósito de agua.
2. Llene de agua el depósito. Nunca sobrepase la marca de nivel del llenado máximo (8).
3. Cierre la tapa del depósito de agua.

Consejo: para que la función de la calidad del vapor funcione de forma óptima durante más tiempo, mezcle agua de red con agua destilada en proporción 1:1. Si el agua de su zona es muy dura, mezcle agua de red con agua destilada en proporción 1:2.

Puede ponerse en contacto con su familia local suministradora de agua para conocer el grado de dureza de la misma.

2. Regulación de la temperatura

Ver desplegable

El regulador de temperatura (12) sirve para ajustar la temperatura de la suela (7).

Ajuste la temperatura mediante el giro del regulador de temperatura, alineándolo con el indicador de temperatura seleccionada (9):

Temperatura adecuada para:

• sintéticos
• seda - lana - algodón

max. lino

i-Temp*: cualquier tipo de tejido que pueda ser planchado.

AntiShine*: tejidos oscuros o delicados. Reduce el riesgo de ocasionar brillos al planchar.

2.1 Indicador "TempOK"

Mientras la suela se está calentando o enfriando hasta la temperatura seleccionada, las lámparas "TempOK" situadas en la parte central del selector de temperatura (12) parpadean. Al alcanzar la temperatura seleccionada, las lámparas dejarán de parpadear y lucirán de forma continua.

2.2 Función "i-Temp"*

Al seleccionar esta función, se establece una temperatura adecuada para todo tipo de tejido que pueda ser planchado. La función "i-Temp" evita que los tejidos se vean dañados por una incorrecta selección del nivel de temperatura.

La función "i-Temp" no es aplicable a tejidos que no puedan ser planchados. Preste atención a la etiqueta de planchado de la prenda, o pruebe a planchar sobre una zona no visible de la prenda.

Al seleccionar la referencia "i-Temp", la lámpara azul situada en el regulador de temperatura se enciende.

2.3 Función "AntiShine" *

Si se selecciona dicha función, se reduce el riesgo de ocasionar brillos causados por el planchado sobre las prendas.

Al seleccionar la función "AntiShine", la lámpara azul situada en el regulador de temperatura se enciende.

3. Planchado con vapor

Ver desplegable

El regulador de vapor (3) se usa para ajustar la cantidad de vapor producido durante el planchado.

Regulador de temperatura (12)	Nivel recomendado del regulator de vapor (3) *
	1 2 3 max
	• eco•max
	1 2 3 max
	• eco•max
i-Temp	1 2 3 max
AntiShine	1 2 3 max
	• eco•max

Se recomienda, para obtener un mejor resultado del planchado, realizar las últimas pasadas de la plancha en seco, sin emisión de vapor, con el fin de secar la prenda.

4. Golpe de vapor

Ver desplegable

Utilícelo para eliminar arrugas severas o al presionar sobre pliegues duros.

1. Colocar el regulador de temperatura (12) en la posición "máx".
2. Pulsar repetidas veces el botón de golpe de vapor (2) a intervalos de cinco segundos.

5. Planchado vertical

Ver desplegable

Utilícelo para eliminar arrugas de prendas colgadas de perchas, cortinas, etc.

1. Colocar el regulador de temperatura (12) en la posición "máx".
2. Colgar la prenda a planchar en una percha.
3. Mantener la plancha en posición vertical delante de la prenda, a unos 10 cm de distancia. Pulsar a intervalos de 5 segundos el botón de golpe de vapor (2).

6. Planchado sin vapor

Ver desplegable

Permite usar la plancha para planchado en seco.

Colocar el regulador de vapor en la posición

7. Sistema antigoteo *

Ver desplegable

La plancha incorpora un sistema de seguridad antigoteo que suprime automáticamente la producción de vapor si se ha seleccionado una temperatura demasiado baja. Cuando este sistema actúa, es posible que se oiga un sonido en forma de "clic".

8. Spray

Ver desplegable

Utilícelo para eliminar arrugas severas. No use el spray sobre sedas.

9. Función "SensorSecure"

Ver desplegable

La función "SensorSecure" desconecta la plancha cuando no se está agarrando el asa de la plancha, incrementando de este modo la seguridad y el ahorro de energía.

1. Enchufe la plancha.
2. La lámpara "SensorSecure" (14) parpadea mientras el asa no está agarrada y permanece fija cuando el asa está agarrada.
3. Si el asa está sin agarrar más de 10 segundos, automáticamente la plancha dejará de calentar y de tener vapor continuo.
4. En el momento en el que el asa se vuelva a agarrar, se inicia de nuevo el proceso de calentamiento y de generación de vapor continuo.

Calentamiento inicial: No es necesario agarrar el asa hasta alcanzar la temperatura seleccionada.

En este momento, el indicador "TempOK" deja de parpadear y permanece encendido.

10. Tras concluir cada ciclo de planchado

Ver desplegable

1. Desplazar repetidas veces el mando regulador de vapor (3) de la posición a la posición "max" y viceversa (autolimpieza).
2. Vaciar el depósito de agua: Mantener la plancha con la punta hacia abajo y agitarla ligeramente.
3. ¡No colocarla nunca sobre la suela!
4. ¡No tensar excesivamente el cable de conexión (13) al enrollarlo!

Consejos para el ahorro de energía

La mayor cantidad de energía consumida por una plancha se destina a la producción de vapor. Para reducir el consumo, siga los siguientes consejos:

1. Comience siempre por las prendas cuyos tejidos requieran una menor temperatura de planchado. Para ello, consulte la etiqueta de la prenda.
2. Regule la calidad de vapor de acuerdo con la temperatura de planchado seleccionada, siguiendo las instrucciones de este manual.
3. Procure planchar las prendas cuando estas estén ligeramente húmedas, reduciendo la cantidad de vapor de la plancha. El vapor será generado principalmente por las prendas en lugar de por la plancha.

Si utiliza secadora antes del planchado, seleccione un programa adecuado para el secado con posterior planchado.

1. Si las prendas están suficientemente húmedas, coloque el regulador de cantidad de vapor (3) en la posición de anulación de la producción de vapor.
2. Durante las pausas de planchado, coloque la plancha en posición vertical apoyada sobre su talón. Dejarla en posición horizontal con el regulador de vapor abierto conduce a la producción innecesaria de vapor y a su pérdida.

Limpieza y mantenimiento

Ver desplegable

¡Atención! ¡Riesgo de quemaduras! Desenchufe siempre la plancha de la red antes de realizar cualquier trabajo de limpieza o mantenimiento.

1. Si la plancha está ligeramente sucia, deje enfriar la suela (7) de la plancha. Limpie el cuerpo del aparato y la suela con un paño húmedo, secándola a continuación.
2. En el caso de que restos de tejido sintético queden adheridos a la suela debido a que se ha seleccionado una temperatura excesiva, frote la suela inmediatamente con un paño de algodón grueso y húmedo doblado varias veces.
3. Para mantener la suela suave, evite que entre en contacto con objetos metálicos. No utilice nunca estropajos ni productos químicos para limpiar la suela.

Sistema de descalcificación múltiple

Ver desplegable

A self-clean

Cada vez que utilice el regulador de vapor (3), el sistema "self-clean" limpia los sedimentos de cal del mecanismo.

B Calc'nClean

La función "Calc'nClean" ayuda a eliminar partículas de cal de la cámara de vapor. Si el agua de su zona es muy dura, utilice esta función cada 2 semanas aproximadamente.

1 Desconecte la plancha de la red, coloque el regulador de vapor (3) en la posición y llene el depósito de agua (11). 2 Coloque el regulador de temperatura (12) en la posición "max" y conecte la plancha. 3 Una vez transcurrido el periodo de calentamiento necesario, las lámparas "TempOK" situadas bajo el selector de temperatura (12) dejan de parpadear. Desenchufe la plancha (¡muy importante!). 4 Coloque el regulador de vapor (3) en la posición "max". Sujete la plancha sobre un fregadero. 5 Apriete el botón "clean" (10) y agite la plancha hasta que aproximadamente un tercio de la capacidad de agua del depósito se haya evaporado. Saldrá vapor y agua hirviendo, arrastrando partículas de cal y sedimentos si los hay. 6 Libere el botón "clean" y sacuda suavemente el aparato durante unos segundos. 7 Repita tres veces los pasos 5 y 6 hasta que el depósito de agua esté vacío. 8 Enchufe y caliente la plancha hasta evaporar los restos de agua.

Apriete el botón "clean" unas cuantas veces más para asegurar que el depósito de agua está completamente vacío.

9 Desenchufe la plancha y deje enfriar la suela (7). Limpie la suela con un paño de algodón húmedo.

Para una eliminación profunda de la cal, puede usar el líquido descalcificante especialmente desarrollado por Bosch. Debe hacerse cada 3 veces.

1. Llene el depósito (11) con un vaso lleno de agua limpia del grifo, mezclado con una dosis (25 ml) de líquido descalcificante (16*).
2. A continuación siga el proceso anterior descrito en el párrafo "Calc'nClean" (pasos 2 a 9).

El líquido descalcificante puede adquirirlo en el servicio postventa o comercios especializados.

Nombre del accesorio: TDZ1101

D anti-calc*

El cartucho "anti-calc" ha sido diseñado para reducir la acumulación de cal que se produce durante el planchado con vapor y, de este modo, prolongar la vida útil de su plancha. Sin embargo, tenga en cuenta que el cartucho "anti-calc" no detendrá en su totalidad el proceso natural de acumulación de cal.

Suela de protección textil

Ver desplegable

La suela de protección textil (15^*) se utiliza para el planchado con vapor a máxima temperatura de prendas delicadas, evitando que estas se dañen a elevadas temperaturas.

La suela de protección textil se puede adquirir en el servicio postventa o en comercios especializados.

Nombre del accesorio: TDZ1550

StoreProtect*

El accesorio "StoreProtect" (17^*) permite guardar la plancha de forma inmediata y segura, incluso con la suela (7) caliente.

Este protector se puede adquirir en el servicio postventa o en comercios especializados.

Nombre del accesorio: TDZ1750

Problema Causa probable Soluciones
La plancha no calienta.	1. El regulator de temperatura (12) está en posición muy baja. 2. El sistema "SensorSecure" se haactivado. La plancha seencuentra en estado de espera.	1. Seleeccion una temperatura más alta. 2. Agarre el asa de la plancha paraactivarla.
Las lámparas"TempOK"situadasdentro del regulatorde temperatura (12)parpadean.	1. La sueña (7) se está calentando oenviando hasta la temperaturaseLECTIONada	1. Esto es normal y las lámparas dejarandeparpadear cuando se alcance latemperatura selecciónada.
La ropatiene a pegarse.	1. La temperatura es demasiadoalta.	1. Seleeccion una temperatura más bajamediana le maneta de selección de temperatura (12) y espere a que la plancha se enfrie.
Gotea agua+juntocon el vapor.	1. El regulator de temperatura (12) está en una posición muy baja. 2. El nivel de vapor selectionado esalto combinado con unatemateratura baja. 3. Ha presionado el botón desupervapor (2) repetidas vezes, sinesperar 5segundos entrecada pulsación.	1. Seleeccion una temperatura más alta,si el tejido lo permite,y espere a quelas lámparas "TempOK"situadas dentrolde selector de temperatura dejen dedparpadear. 2. Seleeccion un nivel de vapor más bajo. 3. Espere 5segundos entre cadapsulsacion del botón de supervapor.
No sale vapor. 1. Se ha selecciónado el nivel delvapor. 2. Temperatura demasiado baja.Antigoteo activado.		1. Seleeccion un nivel de vapor más elevado. 2. Seleeccion una temperatura más alta,si el tejido lo permite.
Se despenhuhmos y olores alconectar la plancharpor primera vez.	1. Engrase de algunos piezasinternas.	1. Esto es normal y cesará en pocominutes.
La plancha gotea o emite vapor de formaexcesiva.	1. Elsystema "Calc'nClean" no cierra de forma adecuada.	1. Pulse las cuantas vezes el boton"clean"(10).
Sale suciedad porlos agujeros de lauela (7).	1. Restos de cal precedentes de lacamara de vaporización.	1. Lvee a cabo un ciclo de limpieza(very apartado "Calc'nClean").

Si lo anterior no soluciona el problema, póngase en contacto con un Servicio de Asistencia Técnica autorizado.

1. Abra la tapa del orificio de llenado de agua (5).
2. Llene el depósito de agua (11). Nunca llene el depósito por encima de la marca de nivel de llenado máximo (8).
3. Cierre la tapa del orificio de llenado de agua.

2.1 Indicador "TempOK"

Nombre de accesorio: TDZ1101

D anti-calc*

Nombre de accesorio: TDZ1550

"StoreProtect" *

El accesorio "StoreProtect" (17*) permite guardar la plancha de forma inmediata y segura, incluso cuando la suela (7) está caliente.

Nombre de accesorio: TDZ1750
