MANUAL DE USUARIO HESD4 WIFI HOOVER

Il contenuto di questo manuale è stato controllato attentamente. In ogni caso, l’azienda non può ritenersi responsabile per errori di stampa e omissioni. Inoltre, ogni modifica tecnica può essere aggiunta nella versione rivisitata del manuale senza preavviso. L’estetica e il colore dell’apparecchio nel manuale potrebbero essere diverse da quelle vere ITA-16ADVERTENCIA: El aparato y sus componentes accesibles se calientan durante el uso. Se debe tener cuidado de no tocar los elementos calefactores. Los niños menores de 8 años deben permanecer alejados o supervisados de forma continuada por una persona adulta . Este aparato puede ser usado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento siempre y cuando hayan sido supervisadas o instruidas sobre el uso del aparato de forma segura y del conocimiento de los riesgos que comporta. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento que debe realizar el usuario no será realizada por niños sin supervisión. ADVERTENCIA: Desatender cocinas, utilizando grasas o aceites, es peligroso y puede ocasionar un incendio. NUNCA trate de apagar un incendio con agua, apague el aparato y cubra la llama con una tapa o manta ignifuga. Seguridad y mantenimiento ES-1 Al mostrar el logo CE marcado en este producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos europeos en términos de seguridad, salud y medio ambiente, establecidos en la legislación de este producto.No utilice limpiadores de vapor para la limpieza del aparato. No se deben colocar objetos metálicos como cuchillos, tenedores, cucharas y tapas sobre la placa debido a que se pueden calentar. Elimine cualquier tipo de derrame de la tapa antes de abrirlo. se debe enfriar la superficie de la placa antes de cerrar la tapa. Después de su uso, apague la zona de la placa utilizando su control y no se confíe en el detector de sartenes. el aparato no está ideado para ser utilizado mediante un temporizador externo o un sistema de control remoto independiente. Los medios de desconexión deben ser incorporados en el cableado fijo en conformidad con las reglas del cableado. las instrucciones indicarán el tipo de cable a utilizar, teniendo en cuenta la temperature de la parte posterior del aparato. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio técnico o personas cualificadas, con e l fin de evitar riesgos. ES-2 ADVERTENCIA: Peligro de incendio: no almacene artículos en las superficies de cocción. ADVERTENCIA: Si la superficie está agrietada, apague el aparato para evitar la posibilidad de una descarga eléctrica.Estimado cliente: Gracias por comprar esta placa de inducción. Esperamos que le proporcione muchos años de buen funcionamiento. Lea el manual de instrucciones antes de utilizar la placa y guárdelo para posibles consultas en el futuro. Información del Producto La placa de inducción se adapta a todo tipo de cocinas gracias a sus zonas de cocción electromagnéticas, a los controles micro-informatizados y a sus multifunciones, siendo así una opción ideal para el día a día de las familias. Fabricada con materiales importados especialmente, la placa de inducción es muy fácil de utilizar, duradera y segura. Principio de Funcionamiento La placa de inducción dispone de una bobina, una placa de material ferromagnético y un sistema de control. La corriente eléctrica genera un potente campo magnético a través de la bobina, lo que provoca una gran cantidad de remolinos que a su vez generan calor que se transmite a través de la zona de cocción al recipiente de cocción.

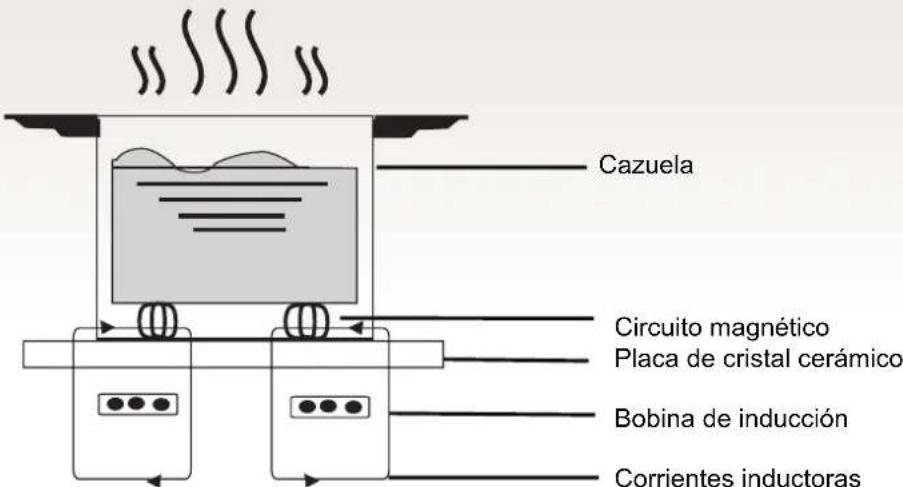

Circuito magnético Placa de cristal cerámico

Bobina de inducción Corrientes inductoras

ES-3 PRECAUCIÓN: Con el fin de evitar peligros derivados de alteraciones en el suministro energético, este aparato no debe ser suministrado a través de un dispositivo de conmutación externo, como un temporizador, o conectado a un circuito que sea encendido y apagado frecuentemente por los servicios públicos.Seguridad Esta placa está diseñada especialmente para un uso doméstico. Debido a la constante búsqueda de la mejora de nuestros productos, nos reservamos el derecho a modificar los aspectos técnicos, de programa o estéticos de la placa en cualquier momento. Protección frente a sobrecalentamiento Un sensor monitoriza la temperatura en las zonas de cocción. Cuando la temperatura exceda un nivel seguro en la zona de cocinado ésta se apagará automáticamente. Detección de elementos pequeños o no magnéticos Cuando la placa detecta una cazuela cuyo diámetro es inferior a 80 mm, o algún otro útil pequeño (por ejemplo, un cuchillo, un tenedor, una llave) o una cazuela no magnética (por ejemplo, de aluminio), suena un zumbido durante un minuto aproximadamente, transcurrido ese tiempo la placa se pondrá automáticamente en pausa. Advertencia de calor residual Cuando la placa ha estado funcionando durante determinado tiempo quedará calor residual. En ese caso aparecerá la letra “H” para indicarle que se mantenga alejado. Auto-apagado Otra característica de seguridad de la placa de inducción es el auto-apagado: se produce cuando se olvida de apagar una zona de cocción. Los tiempos de apagado por defecto se muestran en la tabla siguiente: Nivel de potencia La zona de cocción se apagará automáticamente transcurridas 1-5 8 horas 6-10 4 horas 11-14 2 horas

Cuando se retire la cazuela de la zona de cocción el proceso de calentamiento se detendrá inmediatamente y se apagará después de un zumbido que durará aproximadamente un minuto. Atención: Las personas con marcapasos deberán consultar a su médico antes de utilizar una placa de inducción. Instalación

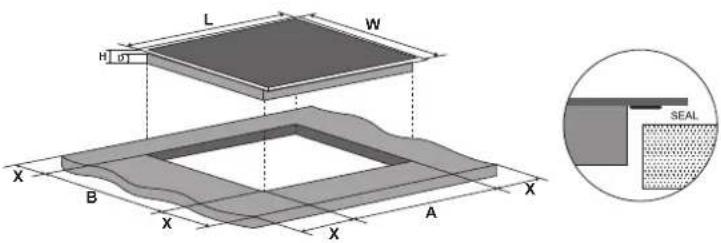

Selección del equipo de instalación Corte la encimera según las medidas que se indican en el dibujo. Para instalar y utilizar la placa se necesitan, como mínimo, 5 cm alrededor del agujero. Asegúrese de que el grosor de la encimera es de al menos 30 mm. Seleccione un material para la encimera que sea resistente al calor para evitar deformaciones debido al calor que irradia la placa. Las medidas se muestran a continuación:

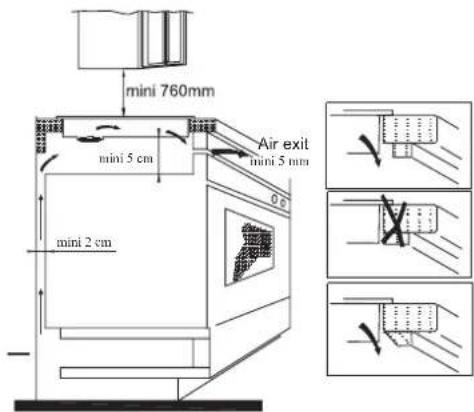

mini Ante todo asegúrese de que la placa de inducción tiene buena ventilación y que la entrada y la salida de aire no están obstruidas. Asegúrese de que la placa se ha colocado correctamente, tal y como se muestra a continuación

Nota: La distancia de seguridad entre la placa y la alacena encima de la placa ha de ser al menos de 760 mm.

A_h [n_j ES-4Antes de instalar la placa, asegúrese de que la encimera es cuadrada y está nivelada y no que no hay elementos estructurales que interfieran en el espacio necesario. la encimera está hecha de un material resistente al calor. si la placa se instala encima de un horno, que el horno dispone de un ventilador de refrigeración incorporado. el aislamiento cumple los requisitos de espacio y las normas y regulaciones aplicables. en el cableado se incorpora un interruptor aislante que desconecta la electricidad, montado y colocado en cumplimiento de las normas y regulaciones locales de cableado. El interruptor aislante tiene que ser del tipo aprobado y proporcionar una separación de contacto de 3 mm en todos los polos (o en los conductores activos si las normas de cableado local permiten esa variación) el interruptor aislante tiene que ser de fácil acceso para el usuario una vez se haya instalado la placa. consulte a las autoridades locales de construcción y la normativa aplicable en caso de dudas respecto a la instalación. utilice acabados resistentes al calor y fáciles de limpiar (por ejemplo, azulejos) para las paredes que estén al lado de la placa. Cuando haya instalado la placa, asegúrese de que no se puede acceder al cable eléctrico a través de las puertas de las alacenas o las baldas. existe una ventilación adecuada desde el exterior de la ebanistería a la base de la placa. si la placa se instala encima de una balda o una alacena, se instala una barrera de protección térmica debajo de la placa. el usuario puede acceder con facilidad al interruptor aislante. Antes de colocar los soportes de fijación La unidad tiene que colocarse en una superficie estable y lisa (utilice el embalaje). No haga fuerza sobre los controles que sobresalen de la placa. Ajuste de posición del soporte Fije la placa en la encimera ajustado los 4 soportes al fondo de la placa (ver imagen) después de su instalación.

1. La placa de inducción tiene que instalarla

una persona cualificada o un técnico. Nosotros disponemos de profesionales a su servicio. Nunca haga la instalación usted mismo.

2. La placa no se puede instalar directamente

sobre el lavavajillas, el frigorífico, el congelador, la lavadora ni la secadora ya que la humedad podría dañar la electrónica de la placa.

3. La placa de inducción tiene que instalarse

de forma que se garantice la transmisión de calor y el mejor funcionamiento.

4. La pared y lo que haya encima de las

zonas de cocción han de poder soportar el calor.

5. Para evitar daños, la capa intermedia y el

adhesivo tienen que ser resistentes al calor. Conexión de la placa a la electricidad

Esta placa la tiene que conectarla a la corriente una persona cualificada. Antes de conectar la placa a la corriente, compruebe que:

1. El sistema eléctrico de la casa es el

adecuado para la placa.

2. El voltaje coincide con el valor que

aparece en la placa de información técnica.

3. Los cables pueden soportar la carga

especificada en la placa de información técnica. No utilice adaptadores, reductores ni dispositivos de empalme para conectar la placa a la corriente ya que podrían sobrecalentarse y provocar fuego. El cable eléctrico no puede tocar las piezas calientes y tiene que estar ubicado donde no se excedan los 75ºC. Un electricista ha de comprobar que el sistema eléctrico de la casa encaja sin necesidad de realizar modificación alguna. Las modificaciones sólo las podrá realizar un electricista cualificado. La electricidad ha de conectarse siguiendo los estándares correspondientes o un diferencial unipolar. A continuación se muestra el método de conexión.

jZi\n YiXZb\k YXj\ jZi\n _fc\ ES-5 Si el cable está dañado o tiene que sustituirse tiene que hacerlo un agente de post-venta con herramientas especializadas para evitar accidentes. Si la placa se conecta directamente a la instalación eléctrica ha de instalarse un diferencial unipolar con una distancia mínima de 3 mm entre los contactos. El instalador tiene que asegurar la correcta conexión eléctrica y el cumplimiento con las medidas de seguridad. No se puede doblar ni machacar el cable. El cable ha de comprobarse con regularidad y sólo lo podrá sustituir un técnico autorizado. Esquema de la placa de inducción

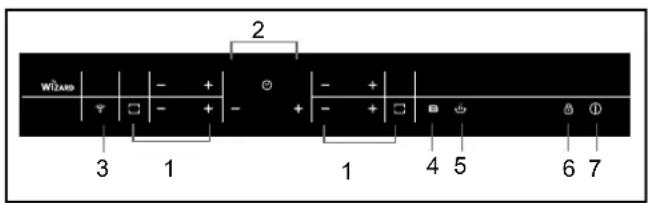

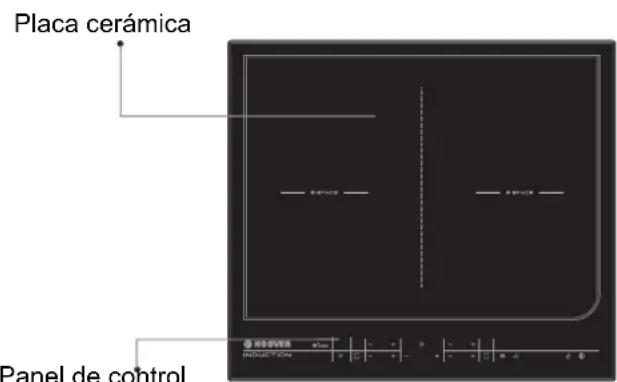

Placa cerámica Panel de control Diagrama esquemático del panel de control 1. regulador de potencia 2. regulador del temporizador 3. WIFI 4. Booster 5. Control Mantener caliente 6. control de bloqueo/ desbloqueo 7. control de encendido/apagado Instrucciones de uso Cuando se enciende la placa suena un zumbido una vez y se encienden todos los controles durante un segundo, a continuación se apagan. La placa ahora está en modo espera. Coloque la cazuela en el centro de la zona de cocción. Instrucciones de funcionamiento

1. Pulse , todos los indicadores mostrarán “--”.

Seleccione el nivel de potencia pulsando “+” o “-” de la zona de cocción correspondiente. Al empezar el indicador muestra “8” o “1” si pulsa “+” o “-”. Ajuste la potencia subiendo o bajando al pulsar “+” o “-”. Si pulsa “+” y “-” de forma simultanea la configuración de potencia se pondrá en “0” y la zona de cocción se apagará. NB: Cuando se pulsa , la placa de inducción vuelve al modo reposo si no realiza acción alguna en un minuto. Función Boost Pulse , el indicador de nivel de potencia mostrará

Atención: 1. La función Boost sólo funciona durante 5 minutos, después de esos 5 minutos la zona de cocción vuelve a su configuración original. 2. La función Boost funciona en todas las zonas de cocción. 3. Si está activada la función Boost para la zona de cocción 1 y 3, la zona PRO se limita automáticamente al nivel 2. Si la función zona PRO está activada, las zonas de cocción 1 y 3 se limitan automáticamente al nivel 2. Cancelación del modo “BOOST” El modo Boost se cancela pulsando “+” o “-” de la zona de cocción correspondiente. Utilización del Temporizador Puede utilizar el temporizador de dos formas: * Como minutero. En este caso el temporizador no apagará zona de cocción alguna cuando se haya consumido el tiempo.

13Instrucciones de uso

• Puede configurarlo para apagar zonas de cocción cuando se consuma el tiempo. * Puede programar el temporizador para un período de hasta 9 horas y 59 minutos. Uso del Temporizador como Minutero Si no selecciona zona de cocción alguna 1. Asegúrese de que la placa está encendida. Nota: Puede utilizarlo como minutero aunque no seleccione zona de cocción alguna.

2. Establezca el tiempo pulsando ”+” o “-” en el control del

temporizador. Truco: Toque “-“” o “+” en el temporizador una vez para restar o aumentar un minuto. Mantenga pulsado “-“” o “+” en el temporizador para disminuir o aumentar de 10 en 10 minutos.

3. Toque “+” y “-“” a la vez, el temporizador se cancelará y

mostrará “0:00” en la pantalla de minutos.

4. Cuando esté configurado el tiempo, empezará la cuenta atrás. La pantalla mostrará el tiempo restante y parpadeará.

5. Sonará un pitido durante 30 segundos y el temporizador marcará “- -” cuando el tiempo configurado finalice.

Configuración del temporizador para apagar las zonas de cocción Si el temporizador está configurado para una zona: 1. toque el control de la zona de cocción para la que quiere configurar el temporizador.

2. Toque “-” o “+”, el minutero empezará a parpadear y mostrará “0:10” en la pantalla del temporizador.

3. Configure el tiempo tocando los controles “+” o “-” del temporizador. Truco: Toque los controles “-” o “+” del temporizador una vez y descenderá o aumentará un minuto. Toque y mantenga pulsados los controles “-” o “+” del temporizador y descenderá o aumentará diez minutos.

4. Toque “-“” y “+” a la vez, el temporizador se cancelará y la pantalla mostrará “00”.

5. Cuando haya configurado el tiempo empezará la cuenta atrás. La pantalla mostrará el tiempo restante y el indicador del temporizador parpadeará durante 5 segundos. NOTA: se iluminará un punto rojo al lado del indicador del nivel de potencia indicando la zona seleccionada. 6. Cuando el temporizador termine la zona de cocción correspondiente se apagará automáticamente. Las demás zonas de cocción seguirán funcionando siempre y cuando se hayan encendido previamente.

ES-7Instrucciones de Uso Si se configura el temporizador para más de una zona: 1. Cuando configure el temporizador para varias zonas de cocción simultáneamente, se iluminarán los puntos decimales de las zonas de cocción. La pantalla del minutero muestra los minutos del temporizador. Parpadeará el punto de la zona correspondiente

(configurado para 15 minutos) (configurado para 45 minutos) 2. Una vez que finalice la cuenta atrás se apagará la zona de cocción correspondiente - a continuación mostrará de nuevo los minutos y parpadeará el punto de la zona correspondiente.

Uso de la función Mantener Caliente Activación de la función Mantener Caliente

1. Toque el control de la zona de cocción

2. Toque el control de mantener caliente , el indicador de la zona mostrará .

Cancelación de la función mantener caliente Toque “-“” o “+” de la zona correspondiente, luego la zona de cocción volverá al nivel seleccionado. Modo de seguridad Para garantizar la seguridad de los niños la placa de inducción cuenta con un dispositivo de bloqueo. Bloqueo En modo operativo, pulse , la placa se pondrá en modo bloqueo, el temporizador mostrará y el resto de los controles quedarán inhabilitados excepto

En modo reposo, pulse “lock”, la placa entrará en modo bloqueo, el temporizador mostrará un momento y luego de apagará. Si pulsa , se mostrará durante un momento . Desbloqueo Mantenga pulsado “lock” durante 3 segundos y se desactivará la función de bloqueo.

Antes de nada ha de descargar Simply-Fy e instalarlo en su dispositivo móvil. A continuación introduzca su placa de inducción. Consulte el anexo para ver los detalles. Para utilizar la función WIFI encienda la placa y pulse el control de WIFI. El LED de WIFI parpadeará rápido durante 5 segundos lo que significa que el módulo WIFI está arrancando. Si el WIFI se conecta con el router, el LED WIFI se mantendrá encendido. En caso contrario, el LED WIFI parpadea en ciclos de 1 segundo encendido 1 segundo apagado. Si se conecta de forma correcta, puede encontrar información adicional en Simply-Fy, por ejemplo, sobre Potencia de las zonas o el tiempo de calor residual.

ÁREA FLEXIBLE Esta zona se puede utilizar como zona individual o como dos zonas diferentes, según las necesidades del momento. El área flexible se compone de dos inductores independientes que se pueden controlar por separado. Cuando se trabaja como si se tratase de una única zona la parte que no cubra la cazuela correspondiente se apagará automáticamente transcurrido un minuto. Para una detección de cazuela correcta y distribución del calor, la batería de cocina ha de colocarse de forma adecuada: - En la parte anterior o posterior del área flexible cuando la cazuela es inferior a 22 cm. - Cualquier sitio cuando la cazuela tiene un diámetro superior. Una zona grande Para activar el área flexible como una zona única grande simplemente tiene que pulsar los controles correspondientes. La configuración de potencia funciona como cualquier otra zona normal. Si la cazuela se desplaza de adelante atrás (o viceversa), el área flexible detecta automáticamente la nueva posición manteniendo la misma potencia.

Desactivación de la zona continua Reconfigurar de la potencia de la zona continua o presionar de nuevo el control continuo.

La potencia máxima en las zonas de cocción es como sigue: Zona de cocción Normal Boost

Estos valores pueden variar en función de la dimensión de la cazuela y del material del que esté hecha. ES-9Su batería de cocina puede estar compuesta por diferentes tipos de cazuelas 1 Esta placa de inducción acepta distintas cazuelas, cuya adecuación puede comprobarla mediante uno de los métodos siguientes: Coloque la cazuela en la zona de cocción. Si la zona de cocción correspondiente muestra un nivel de potencial quiere decir que la cazuela es adecuada. Si parpadea una “U” quiere decir que no es adecuada para la placa de inducción. 2 Ponga un imán en la cazuela. Si el imán se pega quiere decir que puede utilizar esa cazuela en la placa. NB: La base de la cazuela tiene que tener material magnético. Tiene que tener un fondo plano con un diámetro de más de 14 cm. 3 Utilice cazuelas cuyo diámetro sea superior al gráfico de la zona elegida. Si utiliza una cazuela ligeramente más ancha, la energía se aprovechará al máximo. Si utiliza una más pequeña, podría producirse fuga de energía. La placa puede que no detecte cazuelas con un diámetro inferior a 140 mm.

Selección de batería de cocina

Sartén de hierro Cazuela de acero inoxidable Cazuela de hierro Hervidor de hierro Tetera de acero inoxidable esmaltada Recipiente de cocción esmaltado bandeja de hierro ES-10Recordatorios de Seguridad y Mantenimiento:

Ha de utilizarse un interruptor exclusivo de protección eléctrica Sólo se puede utilizar bajo techo No vierta agua directamente en la placa para limpiarla No coloque detergentes ni materiales inflamables encima de la placa.

Abra siempre los recipientes cerrados, como por ejemplo, latas, antes de calentarlos ya que de lo contrario podrían explotar. Cuando una zona de cocción ha estado encendida durante un tiempo la superficie sigue estando caliente así que no toque la superficie cerámica. De vez en cuando compruebe que nada (cristal, papel, etc.) obstruye la entrada de aire que hay encima de la placa. No deje objetos metálicos, como por ejemplo cuchillos, tenedores, cucharas o tapaderas, en la placa ya que podrían calentarse.

Nunca utilice la placa de inducción cerca de otros aparatos que generen altas temperaturas, como por ejemplo cocinas de gas u hornillos. Nunca ponga cazuelas en la placa en funcionamiento sin comida dentro ya que su rendimiento se puede ver afectado y puede ser peligroso. Si la superficie de la placa está rota apague la placa para evitar posibles descargas eléctricas. No coloque cazuelas con el fondo rugoso o curvo en la placa ya que podrían dañar la superficie cerámica. Limpie la placa de inducción con frecuencia para evitar que los restos que puedan generarse pasen al ventilador y para que la placa funcione correctamente. Mantenga a los niños y a las personas con discapacidad lejos de la placa. No deje que la utilicen sin supervisión. Si el cable está dañado el responsable de cambiarlo será un agente de nuestro servicio técnico u otra persona debidamente cualificada.

La placa no está diseñada para que la utilicen personas (incluidos niños) con capacidad física, sensorial o mental reducida, sin experiencia ni conocimiento de la misma salvo que estén supervisadas o se les instruya sobre su uso por parte de la persona responsable de su seguridad.

Este electrodoméstico tiene la etiqueta de cumplimiento con la directiva europea 20 2/ /EC de Eliminación de Residuos de Aparatos Eléctricos y Eléctricos (RAEE). 1 19 Al asegurar una eliminación adecuada de este aparato ayudará a prevenir posibles daños para el medioambiente y la salud humana que podrían producirse si no se eliminase convenientemente. El símbolo en el producto indica que no se puede gestionar como residuo doméstico normal. Ha de llevarse a un punto de recogida para el reciclaje de elementos eléctricos y electrónicos. Este aparato requiere una eliminación especial. Para más información sobre el tratamiento, recuperación y reciclado del producto puede consultar a su ayuntamiento, al servicio de recogida de residuos o a la tienda donde lo haya comprado. ELIMINACIÓN: No trate este aparato como residuo común. La recogida tiene que ser individual para aplicar el tratamiento especial necesario. Para más información sobre el tratamiento, recuperación y reciclado del producto puede consultar a su ayuntamiento, al servicio de recogida de residuos o a la tienda donde lo haya comprado.

ES-11Limpieza y Mantenimiento

La superficie de la placa de inducción se puede limpiar fácilmente de la forma siguiente: Tipo de suciedad Método de limpieza Materiales de limpieza Ligera Sumergir en agua caliente y secar Esponja Marcas y restos de líquidos Aplicar vinagre blanco en la zona, secar con una bayeta o utilizar productos comerciales Adhesivo especial para cristal cerámico Restos de comida, aluminio o plástico fundido Use una rasqueta especial para cristal cerámico para eliminar los restos (las de silicona son las mejores) Adhesivo especial para cristal cerámico

NB Desconecte la corriente antes de limpiar la placa. Fallos e Inspección Si se produce alguna anomalía la placa de inducción se pondrá automáticamente en modo protector y mostrará uno de los códigos siguientes: Problema Causa posible Qué hacer F1-F6 Fallo del sensor de temperatura Contacte con el proveedor F9-FA Fallo del sensor de temperatura del IGBT Contacte con el proveedor

Fallo de conexión entre la placa de la pantalla y la placa principal Contacte con el proveedor E1/E2 Voltaje proporcionado anormal Compruebe que la potencia es normal. Conecte la corriente una vez que haya comprobado que es normal. E3/E4 El sensor de temperatura del cristal cerámico detecta temperatura elevada Reinicie una vez que se haya enfriado la placa

El sensor de temperatura del IGBT detecta temperatura elevada Reinicie una vez que se haya enfriado la placa

Esta tabla muestra cómo valorar y comprobar los fallos comunes. No desmonte la placa de inducción ya que podría dañarla.
