MANUAL DE USUARIO EKI 5014 CB BOMANN

Ubicación de los controles....Página 3

Instrucciones de servicio....Página 26

Eliminación Página 32

УКРАЇНСВКА

Зміст

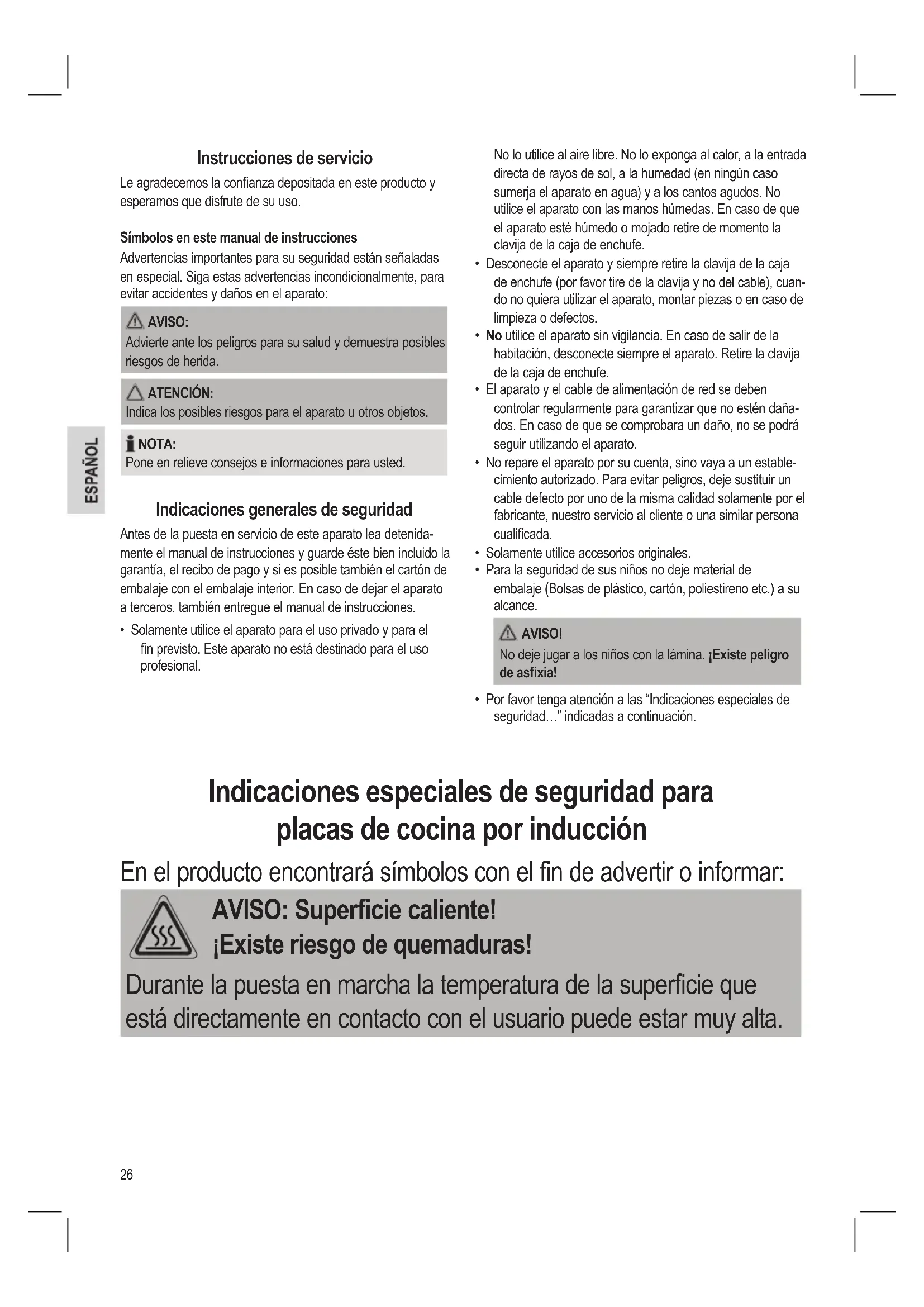

Instrucciones de servicio

Le agradecemos la confianza depositada en este producto y esperamos que disfrute de su uso.

Símbolos en este manual de instrucciones

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante los peligros para su salud y demuestra posibles riesgos de herida.

ATENCIÓN:

Indica los posibles riesgos para el aparato u otros objetos.

i NOTA:

Pone en relieve consejos e informaciones para usted.

Indicaciones generales de seguridad

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

- Solamente utilice el aparato para el uso privado y para el fin previsto. Este aparato no está destinado para el uso profesional.

No lo utilice al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.

• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.
• No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.
• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.
• No repare el aparato por su cuenta, sino vaya a un establecimiento autorizado. Para evitar peligros, deje sustituir un cable defecto por uno de la misma calidad solamente por el fabricante, nuestro servicio al cliente o una similar persona cualificada.
• Solamente utilice accesorios originales.
• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance.

AVISO!

No deje jugar a los niños con la lámina. ¡Existe peligro de asfixia!

- Por favor tenga atención a las “Indicaciones especiales de seguridad…” indicadas a continuación.

Indicaciones especiales de seguridad para placas de cocina por inducción

En el producto encontrará símbolos con el fin de advertir o informar:

AVISO: Superficie caliente!

¡Existe riesgo de quemaduras!

Durante la puesta en marcha la temperatura de la superficie que está directamente en contacto con el usuario puede estar muy alta.

AVISO:

• CERAN ^® - Superficie de vitrocerámica! Desconecte el equipo si la superficie está dañada o rota, para evitar un posible choque eléctrico.
• Calor por inducción! No coloque sobre la placa de cocción objetos de metal como p.e. cuchillos, tenedores, cucharas y tapas, porque se pueden calentar.
• La superficie está caliente! En el caso de la placa de cocción por inducción sólo se calienta primero el fondo de la batería de cocina y no la propia zona de cocción. Después del proceso de cocción pueden haber peligrosas temperaturas en la zona de cocción debido al calor irradiado. ¡Peligro de quemadura!
• ¡Advertencia de perjuicios para la salud! Personas con marca-pasos no deben emplear esta placa de cocción. Debería mante-ner una distancia mínima de 60 cm con el aparato cuando lo use.

ATENCIÓN:

• Para evitar dañarla, no ponga objetos rugosos o irregulares sobre la superficie CERAN®.
• Evite que caigan utensilios rígidos o puntiagudos sobre la superficie CERAN®.

• No ponga el aparato cerca de objetos sensibles a campos magnéticos (como radio, TV).

• No utilice el aparato a través de un temporizador externo o un sistema de telecontrol separado.

• Coloque el aparato sobre una superficie plana, resistente a la humedad y al calor.

• En caso de tener una superfi cie delicada, por favor ponga por debajo una tabla resistente al calor.

• No mueva el aparato, si está en funcionamiento.

• No utilice el aparato, por el calor ascedente y los vapores, debajo de armarios suspendidos.
• Mantenga suficiente distancia de seguridad contra objetos fácilmente inflamables como muebles, cortinas, etc. (30 cm). En ningún caso aloje el aparato en armarios.
• Mantenga una distancia de seguridad con respecto a las paredes de 10 cm.
• No caliente baterías de cocina vacías en la zona de cocción, ya que esto puede conllevar a peligrosas sobretemperaturas.
• Ventilación: Mantenga las ranuras de ventilación siempre libres.
• Durante y después del uso, asegúrese de que el cable de alimentación no entre en contacto con las superficies calientes del aparato.
• Este aparato puede ser usado por niños de 8 o más años de edad y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, si reciben supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos implicados.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento del usuario no deben ser realizados por niños menores de 8 años, y en este caso con supervisión.
• Mantenga el aparato y el cable fuera del alcance de niños menores de 8 años.

Uso para el que está destinado

Este aparato está diseñado para preparar comidas en utensilios de cocina de inducción.

El aparato está destinado al uso doméstico y aplicaciones similares. Sólo se utilizará tal como se describe en el manual de usuario. No utilice el aparato con ningún otro fin.

Cualquier otro uso no está aceptado y podría provocar daños materiales o lesiones físicas.

El fabricante no asume ninguna responsabilidad por los daños que se puedan producir por un uso incorrecto.

Piezas suministradas

1 Manual de usuario
1 Placa de inducción de un solo fuego

Desembalaje del aparato

1. Extraiga el aparato del embalaje.

2. Retire todos los materiales de embalaje, tales como peliulas, material de relleno, bridas de cable y cartón.

3. Para evitar riesgos, compruebe que el aparato no tenga daños de transporte.

i NOTA:

Es posible que queden residuos derivados de la producción o polvo en el aparato. Se recomienda limpiar el aparato tal como se indica en el capítulo "Limpieza".

Descripción de las partes

1 Salida de aire
2 Enchufe de corriente
3 Carcasa
4 Superficie CERAN®
5 Tecla ⏻ ON/STANDBY (encendido/en espera)
6 Teclas de función

HEAT
TEMP.
TIMER

7 Testigos HEAT / TEMP. / TIMER
8 Posición de potencia / temperatura / tiempo de apagado

⊕ aumentar
- reducir

9 Pantalla

10 Toma de aire

Aspectos generales

Cocción con inducción

Cuando se cocina con inducción se produce primero un calor por medio de las fuerzas magnéticas al colocar una cazuela o un sartén con fondo magnetizable sobre la zona de cocción conectada. Durante esto sólo se calienta el fondo de la batería de cocina, pero no la zona de cocción. Debajo de la placa de vitrocerámica se encuentra la bobina de inducción. Tan pronto se alimente la misma con corriente se produce un campo magnético que genera un remolino en el fondo de la cazuela o del sartén. De esta forma se consigue calentar el fondo. Esto ahorra energía, porque el calor sólo se produce donde realmente se necesita.

¿Qué tipo de batería de cocina se puede emplear?

Para placas de inducción, es necesario utilizar utensilios de cocina de material imantable. Las baterías de cocina se proveen hoy en día con la indicación que se apropián para la cocina de inducción.

De principio se pueden emplear todas las baterías de cocina ferruginosas. Si estas son magnetizables se puede comprobar con un corto experimento:

Coloque el recipiente. Si se emiten señales de advertencia y aparece el mensaje “- - -”, el recipiente es inadecuado.

i NOTA:

Por motivos de seguridad, el aparato se pondrá en modo espera pasados aproximadamente 15 segundos.

Los siguientes materiales no se pueden emplear como baterías de cocina para la cocción por inducción:

Arcilla, cristal o aluminio.

Las siguientes cazuelas no se pueden emplear:

Cazuelas con fondo redondo.

Cazuelas cuyo diámetro en el fondo sea menor de 12 cm.

Cazuelas con pies.

Conexión eléctrica

Potencia conectada

La placa de cocción puede absorber una potencia total de 2000 W. Para esta potencia conectada se recomienda una línea de alimentación separada con una protección por fusible a través de un interruptor de protección doméstico de 16 A.

ATENCIÓN: Sobrecarga!

No emplee líneas de prolongación ni cajas de enchufe múltiples, ya que este equipo es muy potente.

Conexión

• Antes de colocar la clavija en la caja de enchufe verifi que que la tensión de red que desea utilizar coincide con el aparato. Las indicaciones para ello las encontrará en la placa de características.
• Conecte el aparato solamente a una caja de enchufe con contacto de protección, instalada reglamentariamente.

Utilización

• El aparato tiene un sensor de precisión. Basta con tocar levemente el panel de control con el dedo. Use el dedo, no la punta.
• Cada toque se confirma con un pitido.
• En caso de que el aparato no reacción cuando pulse los botones, limpie el panel de control con una gamuza suave y seca. Hasta una ligera capa de agua puede dificultar el funcionamiento.
• Asegúrese de que el panel de control esté siempre limpio y seco, y de que no esté cubierto por objetos de ningún tipo.

Estado de reserva

Después de enchufar la clavija se pone la placa de cocción en el estado de reserva. Se emitirá una señal. El testigo sobre el botón ON/STANDBY se encenderá. La pantalla mostrará

“-L-” para “LOW” (baja temperatura).

- Coloque una cazuela apropiada sobre la zona de cocción.

- Pulse la tecla ON/STANDBY (5), para iniciar el funcionamiento de cocción. El mensaje “-L-” se apagará. Los testigos HEAT y TEMP. parpadearán.

i NOTA:

Tendrá que pulsar un botón de función antes de 30 segundos, o la placa volverá al modo STANDBY.

Seleccionar la temperatura o la potencia como función

• Pulse el botón ⓘ TEMP si quiere seleccionar una de las 10 posiciones de temperatura.
• Pulse el botón ⚙️ HEAT si quiere seleccionar una de las 10 posiciones de potencia.

Seleccionar la temperatura o la potencia para la placa de cocción

- Seleccione una temperatura entre 60°C y 240°C, o una potencia entre 1 y 10 con los botones + o -

i NOTA:

• La placa de cocción siempre comienza a una temperatura de 120 °C o un nivel de potencia de 5 respectivamente.
• La pantalla mostrará la posición seleccionada. El indicador correspondiente al lado de la pantalla también se encenderá.
• Tenga en cuenta que el comportamiento de cocción de los recipients varía. Depende de la naturaleza y calidad de los recipientes.

Introduzca el tiempo de apagado

Puede limitar el tiempo de cocción con el botón ⏚ TIMER.

1. Encienda el aparato y seleccione la potencia o temperatura.
2. Pulse el botón Ⓛ TIMER. La pantalla mostrará "0". El indicador al lado de la pantalla se encenderá.
3. Establezca un tiempo de apagado entre 1 y 180 minutos usando los botones (+) o (-)

i NOTA:

• Pulse brevemente los botones + o para establecer el tiempo en incrementos de un minuto. La pantalla mostrará la posición deseada.
• Cuando haya establecido el tiempo, la pantalla permanecerá encendida unos segundos. A continuación se mostrará de nuevo la función seleccionada previamente.

i NOTA:

• Si quiere comprobar el tiempo de apagado, pulse otra vez ⏻ TIMER. La pantalla mostrará el tiempo de funcionamiento restante unos segundos.
• Puede cambiar el tiempo de apagado anterior en cualquier momento. Las otras configuraciones (HEAT y TEMP.) permanecerán.
• Cuando haya transcurrido el tiempo, el tiempo de cocción se apagará automáticamente y se emitirá un pitido. El aparato volverá a estar en modo espera.
• Para cancelar el temporizador, ponga TIMER en menos de "1". La placa se apagará y volverá al modo espera. También puede apagar directamente el aparato con el botón ON/STANDBY.

Desconexión automática

La placa de cocción se desconecta automáticamente después de 120 minutos si en este tiempo no se hizo ninguna entrada en el campo de mando. Esta desconexión sirve para su seguridad.

Desconexión

1. Pulse la tecla ⏻ ON/STANDBY (5).

i NOTA:

• La placa de cocina cambia del modo de funcionamiento al modo de disposición. Dado el caso, puede ser que el ventilador marche en inercia.
• Los indicadores al lado de la pantalla se apagarán.
• La pantalla mostrará el mensaje “– H –” para “Hot” (caliente) mientras la temperatura de la superficie sea superior a 50°C.

• La pantalla mostrará el mensaje “– L –” cuando la temperatura de la superficie sea inferior a 50°C.

• Saque a continuación la clavija de la red.

• Antes de guardar el equipo déjelo enfriar.

Reconocimiento de olla

El equipo reconoce automáticamente si se encuentra una cazuela en la placa de cocción. Emite diversas advertencias para indicar que se ha retirado el recipiente. El mensaje “- - -” aparece en pantalla. Por motivos de seguridad, el aparato se pondrá en modo espera pasados aproximadamente 15 segundos. Es posible que el ventilador siga girando.

Tenga en cuenta para esto las siguientes indicaciones:

AVISO:

Después del uso se debe desconectar la placa de cocina por los dispositivos de regulación y mando [tecla] ON/STANDBY (5)] y no sólo por el reconocimiento de olla.

AVISO: ¡Peligro de quemadura!

Después del proceso de cocción pueden haber temperaturas peligrosas en la zona de cocción por el calor irradiado.

Limpieza

AVISO:

• ¡Antes de la limpieza retire siempre la clavija de red de la caja de enchufe!
• ¡Espere hasta que el aparato se haya enfriado por completo!
• Para la limpieza, en ningún caso sumergir el aparato en agua. Podría causar un electrochoque o un incendio.

ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.
• No utilice detergentes agresivos o abrasivos.

Cristal CERAN® placa de cocción vitrocerámica

• Elimine los restos de comida aún calientes con un paño húmedo o un pañuelo de papel.
• Limpie la placa de cocción con una esponja suave y un poco de agua y séquela minuciosamente con un paño suave.
• Detergentes para las superficies de vitrocerámica: En caso que se hayan quemado restos de comida en la placa compre los productos para eliminar estos en los departamentos especializados de los comercios.

Carcasa

• Limpie la carcasa después del uso con un paño algo húmedo.
• Tenga en cuenta que no entre líquido en las aberturas de la carcasa. Esto puede dañar el equipo o conllevar a un choque eléctrico.

Almacenamiento

• Almacene el aparato únicamente cuando esté limpio y se haya enfriado.
• Cuando no utilice el aparato durante largos períodos de tiempo, se recomienda almacenar el aparato en su embalaje original.
• Mantenga siempre el aparato en un lugar seco y bien ventilado y fuera del alcance de los niños.

ATENCIÓN: ¡Peligro de ruptura!

Recuerde que la superficie de CERAN ^® se puede romper si caen sobre ella objetos pesados.

Resolución de problemas

- El equipo no funciona, no procede ninguna visualización.

Acción correctora:

Compruebe la conexión de red.

- Se emitirán diversas advertencias cuando el aparato se haya encendido y tras seleccionar la función de cocción.

Possible causa:

No se ha colocado un recipiente o se ha colocado un recipiente inadecuado sobre la placa.

NOTA:

Por motivos de seguridad, el aparato se pondrá en modo espera pasados aproximadamente 15 segundos.

Acción correctora:

Coloque una cazuela apropiada para placas de cocción por inducción.

- La placa de cocción se desconecta de inmediato durante el servicio.

Possible causa:

Se ha activado el corte térmico.

Acción correctora:

Desconecte el aparato del suministro eléctrico y deje que se enfrié durante aprox. 20 minutos. Ponga después de nuevo el equipo en servicio.

Otra causa:

Las ranuras de ventilación están cubiertas.

Acción correctora:

Elimine los cuerpos extraños de las ranuras de ventilación.

Otra causa:

La placa de cocina se desconectó automáticamente después de 120 minutos.

Mensajes de fallo

Durante el uso del aparato, se pueden mostrar los siguientes mensajes de error:

Mensaje
E01	Tensión inferior a 160V. Compruebe la alimentación.
E02	Tensión superior a 270 V. Compruebe la alimentación.
E03aE08	En este caso existe un problema con los controles electrónicos. Envíe el aparato a nuestro centro de servicio con una descripción de la avería. Alternativamente, consulte con un especialista.

Datos técnicos

Modelo: EKI 5014 CB

Suministro de tensión: 220-240 V\~ 50/60 Hz

Consumo de energía: 1800 - 2000 W

Clase de protección:......II

Peso neto: ca. 2,25 kg

El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado.

Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especificaciones en razón de la seguridad.

Eliminación

Significado del símbolo "cubo de basura"

Guide del medio ambiente, no deseche aparatos eléctricos con los residuos domésticos.

Deseche los aparatos eléctricos obsoletos o defectuosos en los puntos de recolección municipales.

Ayude a evitar potenciales impactos medioambientales y en la salud por una eliminación de residuos inadecuada.

Contribuye al reciclaje y otros modos de uso de aparatos eléctricos y electrónicos viejos.

Su municipalidad le proporcionará información sobre los puntos de recolección.
