EKI 5014 CB - плита BOMANN - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EKI 5014 CB BOMANN

Расположение элементов....стр. 3

Руководство по эксплуатации....стр. 66

Технические данные....стр. 72

العربية

الحتويات

3 مكان عناصر النحكم

УВАГА. Ризик поломки!

Сигнали про неполадки

Вага нетто: ...... прибл. 2,25 кг

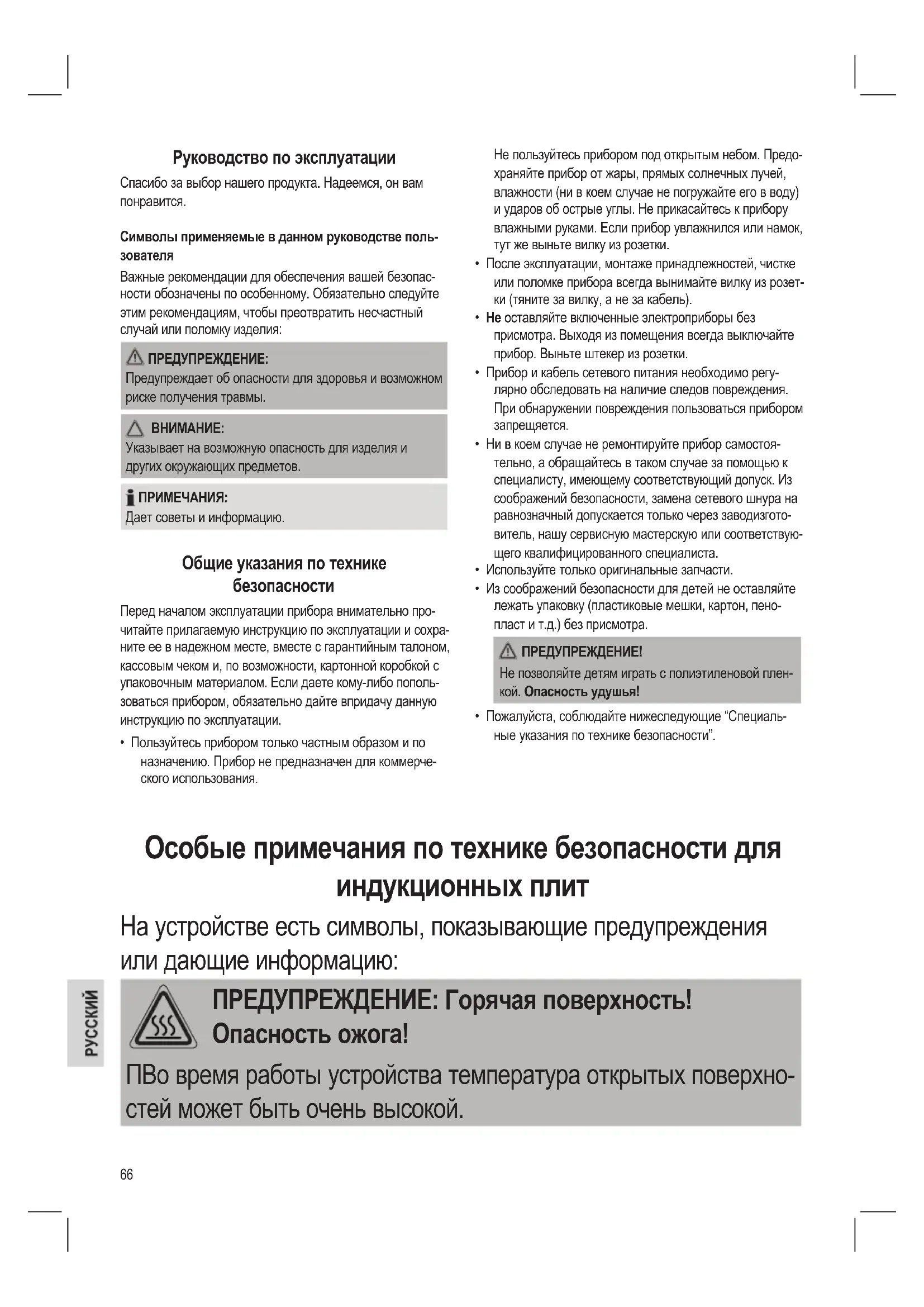

Руководство по эксплуатации

Спасибо за выбор нашего продукта. Надеемся, он вам понравится.

Символы применяемые в данном руководстве пользователя

Важные рекомендации для обеспечения вашей безопасности обозначены по особенному. Обязательно следуйте этим рекомендациям, чтобы преотвратить несчастный случай или поломку изделия:

ПРЕДУПРЕЖДЕНИЕ:

Предупреждает об опасности для здоровья и возможном риске получения травмы.

ВНИМАНИЕ:

Указывает на возможную опасность для изделия и других окружающих предметов.

ПРИМЕЧАНИЯ:

Дает советы и информацию.

Общие указания по технике безопасности

Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете кому-либо попользоваться прибором, обязательно дайте впридачу данную инструкцию по эксплуатации.

- Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерческого использования.

Не пользуйтесь прибором под открытым небом. Предохраняйте прибор от жары, прямых солнечных лучей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажными руками. Если прибор увлажнился или намок, тут же выньте вилку из розетки.

• После эксплуатации, монтаже принадлежностей, чистке или поломке прибора всегда вынимайте вилку из розетки (тяните за вилку, а не за кабель).
• Не оставляйте включенные электроприборы без присмотра. Выходя из помещения всегда выключайте прибор. Выньте штекер из розетки.
• Прибор и кабель сетевого питания необходимо регулярно обследовать на наличие следов повреждения. При обнаружении повреждения пользоваться прибором запрещается.
• Ни в коем случае не ремонтируйте прибор самостоятельно, а обращайтесь в таком случае за помощью к специалисту, имеющему соответствующий допуск. Из соображений безопасности, замена сетевого шнура на равнозначный допускается только через заводизготовитель, нашу сервисную мастерскую или соответствующего квалифицированного специалиста.
• Используйте только оригинальные запчасти.
• Из соображений безопасности для детей не оставляйте лежать упаковку (пластиковые мешки, картон, пено- пласт и т.д.) без присмотра.

ПРЕДУПРЕЖДЕНИЕ!

Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

- Пожалуйста, соблюдайте нижеследующие "Специальные указания по технике безопасности".

Особые примечания по технике безопасности для индукционных плит

На устройстве есть символы, показывающие предупреждения или дающие информацию:

ПРЕДУПРЕЖДЕНИЕ: Горячая поверхность! Опасность ожога!

ПВо время работы устройства температура открытых поверхностей может быть очень высокой.

ПРЕДУПРЕЖДЕНИЕ:

• CERAN ^® - Стеклянно-керамическая поверхность! Если поверхность повреждена или имеет трещины, его следует выключить во избежание опасности поражения электротоком.
• Индукционное тепло! Металлические предметы, такие как ножи, вилки, ложки или крышки кастрюль не должны находиться в зоне плитки, так как они могут разогреться.
• Горячая поверхность! Индукционная конфорка сначала разогревает только основание используемой посуды, а не саму плитку. Однако, во время процесса излучается тепло, и конфорка в конце цикла также может разогреваться до опасно высоких температур. Опасность ожога!
• Потенциальная угроза вашему здоро-вью! Люди, носящие кардиостимуляторы не должны пользоваться этой плиткой. Держитесь на расстоянии не менее 60 см от устройства во время его использования.

ВНИМАНИЕ:

• Во избежание повреждения поверхности CERAN ^® , не ставьте на нее предметы с грубыми или неровными краями.
• Предохраняйте поверхность CERAN ^® от падения на нее тяжелых и острых предметов посуды.
• Не устанавливайте устройство около предметов, чувствительных к электромагнитным полям (напр., радио, ТВ).

- Не управляйте этим устройством с помощью внешнего таймера или отдельной системы дистанционного управления.

- Поставьте устройство на ровную, влагостойкую и жаропрочную поверхность.

• Используйте жаропрочную прокладку, если ставите устройство на чувствительные поверхности.
• Не перемещайте устройство во время его работы.
• Из-за поднимающегося жара и испарений устройство не следует ставить под кухонными шкафами.
• Устройство должно работать на безопасном расстоянии (30 см) от легковоспламеняющихся предметов, таких как мебель, занавески, и т.д Ни при каких обстоятельствах его не следует устанавливать внутри кухонного шкафа.
• Соблюдайте достаточно безопасное расстояние, 10 см, до стен.
• Не разогревайте пустые емкости на конфорке, так как это может привести к опасному перегреву.
• Вентиляция: вентиляционные щели всегда должны быть свободны, и не закрыты какими-либо препятствиями или грязью.
• Во время и после использования, убедитесь, что сетевой шнур не соприкасается с горячей поверхностью прибора.
• Это устройство может использоваться детьми с 8 лет и людьми с ограниченными физическими, осязательными и умственными способностями, а также людьми без опыта и знаний, если они находятся под присмотром или были проинструктированы об использовании устройства безопасным образом и понимают возможные угрозы.
• Детям не разрешается играть с устройством.
• Чистка и обслуживание не должно выполняться детьми, за исключением детей старше 8 лет и под наблюдением взрослых.
• Располагайте печь и сетевой шнур вне досягаемости детей младше 8 лет.

Назначение

Данное устройство предназначено для приго-товления пищи в индукционной посуде.

Оно предназначено для использования в домашних или подобных условиях. Устройство можно использовать только так, как описано в данном руководстве пользователя. Не используйте данное устройство в каких-либо других целях.

Любое другое использование считается использованием не по назначению, и может привести к порче имущества или травме.

Производитель не несет никакой ответственности за ущерб, возникший из-за неправильного использования устройства.

Комплект

1 Руководство пользователя

1 Индукционная конфорка

Распаковка устройства

1. Извлеките устройство из коробки.
2. Удалите все упаковочные материалы, такие как полиэтиленовая пленка, материал наполнителя, кабельные стяжки и коробки.
3. Во избежание риска травматизма, проверьте отсутствие у прибора повреждений после транспортировки.

i ПРИМЕЧАНИЯ:

На устройстве все еще могут оставаться мелкие частицы и пыль, оставшиеся после производственного процесса. Рекомендуется почистить устройство, как описано в разделе "Чистка".

Описание компонентов

1 Выходное отверстие для воздуха
2 Сетевой разъем
3 Корпус
4 Поверхность CERAN®
5 Кнопка ⏻ ON/STANDBY (Вкл/Дежурный режим)
6 Функциональные клавиши

HEAT

TEMP.

TIMER

7 Световые индикаторы HEAT / TEMP. / TIMER

8 Настройка мощности / температуры / времени отключения

⊕ увеличение

- уменьшение

9 Экран

10 Входное отверстие для воздуха

Общая информация

Приготовление пищи с помощью индукционной технологии

Во время приготовления пищи с помощью индукционной технологии, тепло генерируется только посредством магнитных волн, если поставить на конфорку кастрюлю или сковороду с намагничиваемым основанием. Индукционная конфорка разогревает только основание используемой посуды, а не саму плитку. Под стеклянно-керамической поверхностью находится индукционная катушка. Если на катуш-ку подать электропитание, будет создаваться магнитное поле, генерирующее магнитные вихри в основании кастрюли. Это приводит к раз-зогреванию материала основания. Индукционный процесс экономит энергию, так как тепло вырабатывается только там, где оно нужно.

Какую посуду можно использовать?

Для индукционных кухонных плит требуется посуда, выполненная из намагничиваемых материалов. На сегодняшний день, кухонная утварь, подходящая для индукционного разогрева, обычно несет на себе пометку, на которой написано "Подходит для индукционной конфорки" или подобную надпись.

Однако, можно использовать практически любую кухонную утварь на основе железа; чтобы выяснить подходит та или иная кастрюля или сковорода, то есть являются ли они намагничиваемыми, просто попробуйте сделать следующее: Поместите посуду на поверхность. Если вы слышите несколько звуковых сигналов или отображается сообщение “— — —”, то такая посуда не подходит.

i ПРИМЕЧАНИЯ:

Для Вашей безопасности, устройство автоматически переходит в режим ожидания спустя 15 секунд.

Кухонная утварь, сделанная из следующих материалов, не подходит для индукционных конфорок:

Глина, стекло и алюминий.

Не используйте следующие типы кастрюль:

Кастрюли с выгнутым (выпуклым/параболическим) основанием.

Кастрюли, диаметр основания которых меньше 12 см.

Кастрюли на ножках.

Подключение

Нагрузка / потребляемая мощность

Конфорка может потреблять до 2000 Вт. В виду этого

высокого значения потребляемой мощности, рекомендуется использовать от-дельное подключение, защищенное предохранителем на 16 А.

ВНИМАНИЕ: Перегрузка!

Не используйте удлинители или тройники, так как мощность, потребляемая данным устройством, слишком высока для них.

Подключение

• Перед тем как вставлять штепсель в розетку, убедитесь, что напряжение, которое вы собираетесь использовать, соответствуетнапряжению, нужному для устройства. Более подробную информацию можно увидеть на этикетке устройства.
- Подключайте устройство только к исправной розетке.

Работа

• Устройство оборудовано чувствительным сенсором. Достаточно легкого прикосновения к контрольной панели. Касайтесь пальцем, но не ногтем.
• Каждое зарегистрированное прикосновение подтверждается звуковым сигналом.
  • В случае, если прибор не реагирует на Ваши прикосновения к кнопками, протрите панель управления мягкой сухой тряпочкой. Даже тонкий слой воды может затруднить управление.
• Следите за тем, чтобы панель управления всегда была чистой и не была ничем закрыта.

Дежурный режим

После подключения устройства к сети электропитания, конфорка переходит в дежурный режим. Прозвучит звуковой сигнал. Загорится индикаторная лампа над кнопкой ON/STANDBY. На экране будет отображаться “- L -” для “LOW” (низкая температура).

• Поставьте на плитку подходящую кухонную посуду.
• Нажмите кнопку ON/STANDBY (5), чтобы начать нагревание. Сообщение “– L –” исчезнет. Индикаторные лампы HEAT и TEMP. будут мигать.

i ПРИМЕЧАНИЯ:

Теперь Вам в течение 30 секунд нужно нажать функциональную клавишу, в противном случае прибор снова перейдет в режим ожидания STANDBY.

Выберите управление температурой или мощностью как функцию

• Нажмите кнопку ⚫ TEMP, если Вы хотите выбрать одну из 10 температурных настроек.
• Нажмите кнопку HEAT, если Вы хотите выбрать один из 10 диапазонов мощности.

Выберите для конфорки температуру или мощность

- Выберите температуру между 60°C и 240°C или диапазон мощности от 1 до 10 с помощью кнопок⊕ и ⊖

i ПРИМЕЧАНИЯ:

• Конфорка всегда включается с настрой-кой температуры 120°C или уровнем мощности 5. соответственно.
• Экран отображает выбранные установки. Загорится соответствующий индикатор около экрана.
• Пожалуйста, имейте в виду различия в процессе готовки. Они зависят от типа и качества используемой посуды.

Введите время выключения

Вы можете ограничить время готовки с помощью кнопки TIMER.

1. Включите прибор и выберите любой диапазон или температуру.
2. Нажмите кнопку ⏻ TIMER. Экран показывает "0". Загорится индикатор около экрана.
3. Установите время отключения в диапазоне от 1 до 180 минут, используя кнопки (+) и (-)

i ПРИМЕЧАНИЯ:

• Быстро нажмите кнопку + или для установки времени с шагом в 1 минуту. На дисплее будет отображаться настроенное значение.
• После установки времени дисплей будет про- должать гореть несколько секунд. Затем заново отобразится выбранная функция.
• Если Вы хотите проверить время до отключения, нажмите ⏻ TIMER еще раз. Экран в течение нескольких секунд будет отображать оставшееся время работы.
• Вы можете изменить остаток времени в любой момент. Другие установки (HEAT и TEMP.) останутся неизменными.
• По истечении установленного времени, отображение времени готовки исчезнет, и прозвучит звуковой сигнал. Прибор перейдет в режим ожидания.
• Для отмены установленного времени, установите TIMER менее, чем на "1". Варочная панель отключится и перейдет в режим ожидания. Вы также можете отключить прибор прямо кнопкой ON/STANDBY.

Автоматическое отключение

Конфорка автоматически выключается через 120 минут, если за это время не было введено никаких данных с панели управления. Это отключение является мерой безопасности.

Выключение

1. Нажмите кнопку ⏻ ON/STANDBY (5).

i ПРИМЕЧАНИЯ:

• Конфорка перейдет из рабочего режима в дежурный. Вентилятор может еще крутиться некоторое время.
• Индикаторы около дисплея погаснут.
• Дисплей отображает сообщение “– Н –” для “Горячий” (горячо), как только температура поверхности поднимется выше 50°C.

• Дисплей отображает сообщение “– L –”, когда температура поверхности опустится ниже 50°C.

• Выдерните штепесь из розетки.

• Дайте устройству остыть перед тем, как уносить его.

Определение наличия посуды

Устройство имеет функцию определения наличия посуды на конфорке. Прибор выдаст несколько предупреждений, указывающих, что на поверхности нет посуды. На экране появится сообщение “— — —”. Для Вашей безопасности, устройство автоматически переходит в режим ожидания спустя 15 секунд. Вентилятор может еще крутиться некоторое время.

В этом отношении обратите, пожалуйста, внимание на следующее:

⚠️ ПРЕДУПРЕЖДЕНИЕ:

После использования, конфорка должна быть выключена посредством ее регуляторов [кнопка ON/STANDBY (5)], а не посредством функции определения наличия посуды.

⚠️ ПРЕДУПРЕЖДЕНИЕ: Опасность ожога!

Во время процесса нагревания излучается тепло, и конфорка в конце цикла также может разогреваться до опасно высоких температур.

Чистка

⚠️ ПРЕДУПРЕЖДЕНИЕ:

• Перед чисткой всегда отсоединяйте шнур электропитания!
- Подождите, пока устройство полностью не остынет.
- Ни при каких обстоятельствах не погружайте устройство в воду, чтобы почистить его. В противном случае это может привести к удару электротоком или пожару.

ВНИМАНИЕ:

• Не используйте проволочную щетку или какие-либо другие абразивные вещества.
• Не используйте какие-либо кислотные или абразивные моющие средства.

CERAN ^® -Стекло керамическая конфорка

• Поверхность конфорки следует очищать от остатков пищи пока она еще теплая с помощью влажной вetoши или салфетки.
• Мойте конфорку, используя мягкую губку и небольшое количество воды, после чего вытрите ее насухо мягкой ветошью.
• Чистящее средство для стекляннокерамических поверхностей: если есть пригорелые, засохшие остатки пищи, используйте подходящее чистящие средства, имеющиеся в специализированных отделах университетов.

Корпус

• После использования устройства чистите его корпус с помощью слегка влажной ветоши.
• Убедитесь, что никакие жидкости не попадают внутрь корпуса через его отверстия. Это может повредить устройство или стать причиной удара электротоком.

Хранение

• Ставьте устройство на хранение только после того, как оно остыло и было почищено.
• Рекомендуется хранить устройство в его оригинальной упаковке, если оно не используется длительное время.
• Всегда храните устройство в сухом, хорошо вентилируемом месте, недоступном для детей.

ВНИМАНИЕ: Опасность повреждения!

Помните, что поверхность CERAN ^® может быть повреждена тяжелыми или падающими предметами.

Устранение неисправностей

• Устройство не функционирует, на дисплее ничего нет.
  Действия:
  Проверьте, подключено ли электропитание.

- Будут слышны несколько сигналов при включении прибора и после выбора режима готовки

Возможная причина:

На поверхности нет посуды или посуда неподходящая.

i ПРИМЕЧАНИЯ:

Для Вашей безопасности, устройство автоматически переходит в режим ожидания спустя 15 секунд.

Действия:

Поставьте на конфорку кастрюлю, подходящую для индукционных плит.

- Конфорка внезапно выключается во время работы.

Возможная причина:

Активировался термовыключатель.

Действия:

Отсоедините устройство от сети электропитания и дайте ему остыть в течение, примерно, 20 минут. После этого снова включите устройство.

Еще одна причина:

Заслонены вентиляционные отверстия.

Действия:

Освободите вентиляционные щели от какихлибо препятствий.

Еще одна причина:

Конфорка выключилась автоматически через

120 минут.

Сообщения об ошибках

Во время работы на дисплее могут высвечиваться следующие сообщения об ошибках:

Код ошибки
E01	Напряжение ниже 160 В. Проверьте источник питания!
E02	Напряжение выше 270 В. Проверьте источник питания!
E03доE08	В данном случае проблема заключается в электронном управлении. Отправьте приборв наш сервисный центр с описанием неисправности. Или обратитесь к специалисту.

Технические данные

Электропитание: 220-240 В \~ 50/60 Гц

Потребляемая мощность: 1800 – 2000 Вт

Класс защиты: ......II

Вес нетто: ......примерно 2,25 кг

Сохранено право на технические и конструкционные изменения в рамках продолжающейся разработки продукта.

Данное устройство было протестировано в соответствии со всеми текущими директивами ЕС, такими как директивы по электромагнитной совместимости и низкому напряжению, и сконструировано в соответствии с последними правилами по технике безопасности.
