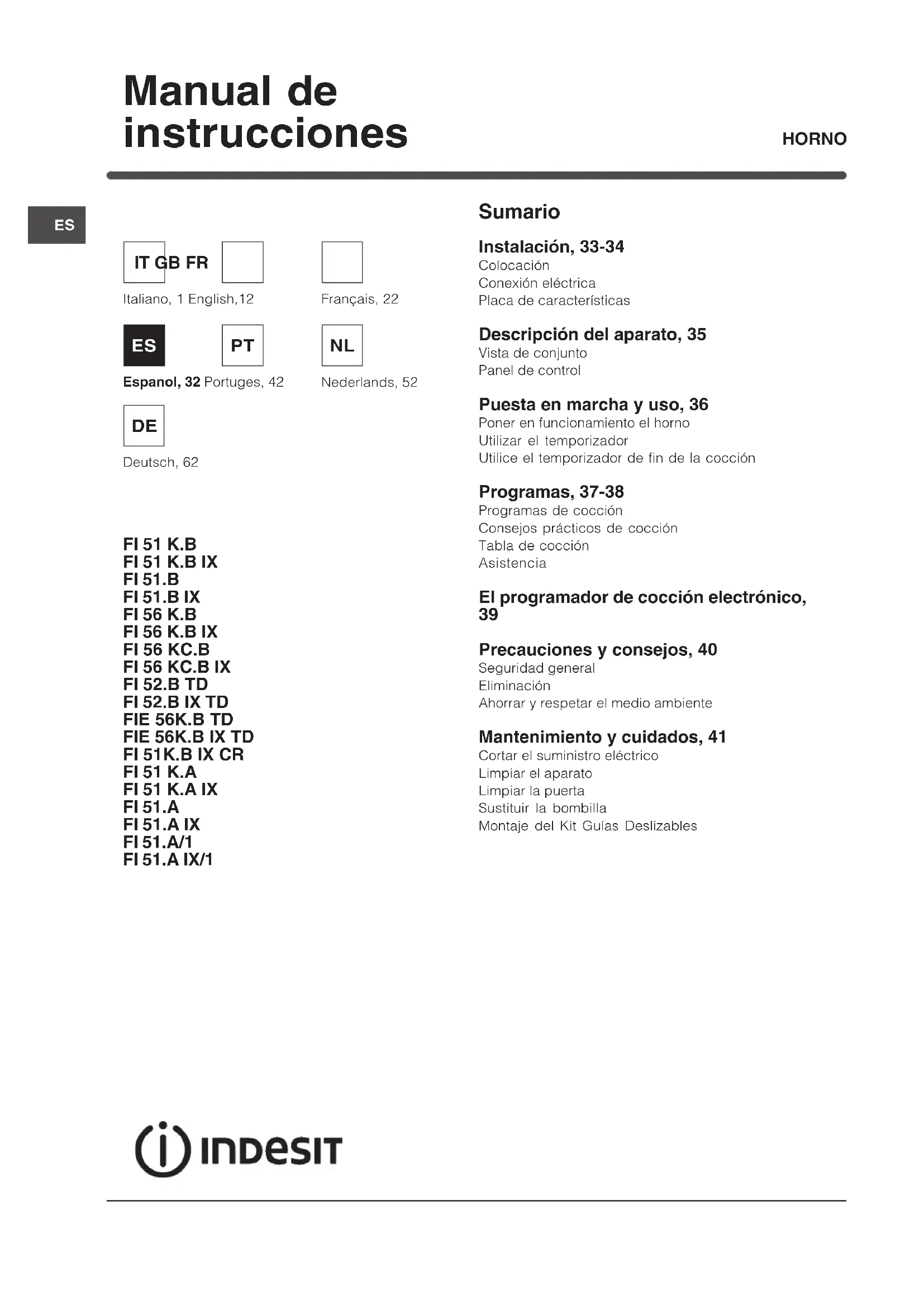

MANUAL DE USUARIO FI 51.A (BK)1 INDESIT

FI 51K.B IX CR FI 51 K.A FI 51 K.A IX FI 51.A FI 51.A IX FI 51.A/1 FI 51.A IX/1 Sumario Instalación, 33-34 Colocación Conexión eléctrica Placa de características Descripción del aparato, 35 Vista de conjunto Panel de control Puesta en marcha y uso, 36 Poner en funcionamiento el horno Utilizar el temporizador Utilice el temporizador de fin de la cocción Programas, 37-38 Programas de cocción Consejos prácticos de cocción Tabla de cocción Asistencia El programador de cocción electrónico,

Precauciones y consejos, 40 Seguridad general Eliminación Ahorrar y respetar el medio ambiente Mantenimiento y cuidados, 41 Cortar el suministro eléctrico Limpiar el aparato Limpiar la puerta Sustituir la bombilla Montaje del Kit Guías Deslizables Manual de instrucciones HORNO

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad. Colocación ! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos ( ver Precauciones y consejos

! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas. Empotramiento Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;

• en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C;

• para empotrar el horno, tanto cuando se instala bajo encimera ( ver la figura ) como en columna, el mueble debe tener las siguientes dimensiones: ! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características fue medido en una instalación de este tipo. Aireación Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo ( ver las figuras

Centrado y fijación Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco. ! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta. Conexión eléctrica ! Los hornos dotados de cable de alimentación tripolar, están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características ( ver a continuación

PLACA DE CARACTERÍSTICAS Dimensiones longitud 43,5 cm. altura 32 cm. profundidad 40 cm. Volumen Litros 56 Conexiones eléctricas tensión 220-230V ~ 50/60Hz o 50Hz (ver placa características) potencia máxima absorbida 2250W Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304 ENERGY LABEL Modelos con ventilación para enfriamiento: Consumo de energía por convección Natural función de calentamiento: Tradiciónal Clase Consumo de energía para funcionamiento por convección Forzada función de calentamiento: Multicocción Modelos sin ventilación para enfriamiento: Consumo de energía por convección Forzada función de calentamiento: Multicocción Clase Consumo de energía para funcionamiento por convección Natural función de calentamiento: Tradiciónal

Este aparato es conforme a las siguientes Normas Comunitarias: - 2006/95/CEE del 12/12/06 (Baja Tensión) y sucesivas modificaciones - 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones - 2002/96/CE y sucesivas modificaciones

Montaje del cable de alimentación eléctrica

1. Abrir el panel de

bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tirar y abrir ( ver la figura

2. Instalar el cable de

alimentación eléctrica: Aflojar el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-N- y luego fijar los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde

3. Fijar el cable en el

correspondiente sujetacable.

4. Cerrar la tapa del panel de bornes.

Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características ( ver al costado

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente. ! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ( ver más abajo

• la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características ( ver más abajo

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe ser plegado ni comprimido. ! El cable debe ser controlado periódicamente y sustituido sólo por técnicos autorizados ( ver Asistencia

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

• Presente sólo en algunos modelos. Panel de control Bandeja PARRILLA Bandeja GRASERA GUÍAS de deslizamiento de los estantes Descripción del aparato Vista de conjunto Panel de control posición 5 posición 4 posición 3 posición 2 posición 1 Mando PROGRAMAS Mando TERMOSTATO Mando TEMPORIZADOR

COCCIÓN* Piloto TERMOSTATO36

! La primera vez que encienda el horno, hágalofuncionar vacío durante media hora aproximadamentecon el termostato al máximo y con la puerta cerrada.Luego apáguelo, abra la puerta del horno y airee elambiente. El olor que se advierte es debido a laevaporación de las sustancias utilizadas paraproteger el horno. Poner en funcionamiento el horno 1. Seleccione el programa de cocción deseadogirando el mando PROGRAMAS.2. Elija la temperatura girando el mandoTERMOSTATO. La Tabla de cocción ( ver Programas

contiene una lista con las cocciones y lascorrespondientes temperaturas aconsejadas.3. El piloto TERMOSTATO encendido indica la fase decalentamiento hasta la temperatura seleccionada:introduzca los alimentos que debe cocinar.4. Durante la cocción es posible:- modificar el programa de cocción con la perillaPROGRAMAS;- modificar la temperatura con el mandoTERMOSTATO;- interrumpir la cocción llevando el mandoPROGRAMAS hasta la posición “0”.

En los aparatos dotados de programadorelectrónico, para utilizar el horno eléctrico pulse latecla (en el display aparece el símbolo

) antes deseleccionar la función de cocción deseada.! No apoye nunca objetos en el fondo del hornoporque se puede dañar el esmalte.! Coloque siempre los recipientes de cocción sobre laparrilla suministrada con el aparato.Ventilación de enfriamientoPara disminuir la temperatura externa, algunosmodelos poseen un ventilador de enfriamiento. Elmismo genera un chorro de aire que sale entre elpanel de control y la puerta del horno.! Al final de la cocción, el ventilador permanece enfuncionamiento hasta que el horno estésuficientemente frío.Luz del hornoSe enciende seleccionando con el mandoPROGRAMAS. Permanece encendida cuando seselecciona un programa de cocción. Utilizar el temporizador

1. Antes que nada es necesario cargar el timbregirando el mando TEMPORIZADOR un giro casicompleto en sentido horario.2. Volviendo hacia atrás en sentido antihorario, fije eltiempo deseado haciendo coincidir los minutosindicados en el mando TEMPORIZADOR con lareferencia fija que se encuentra en el panel decontrol.3. El temporizador es un contador de minutos: cuandose cumple el tiempo, emite una señal sonora.! El temporizador no controla ni el encendido ni elapagado del horno. Utilice el temporizador de fin de la cocción* 1. Antes que nada es necesario cargar el timbregirando el mando TEMPORIZADOR DE FIN DECOCCIÓN un giro casi completo en sentido horario.2. Volviendo hacia atrás en sentido antihorario, fije eltiempo deseado haciendo coincidir los minutosindicados en el mando TEMPORIZADOR DE FIN DECOCCIÓN con la referencia fija que se encuentra enel panel de control.3. Una vez cumplido el tiempo, se emitirá una señalsonora y el horno se apagará.4. Cuando el horno está apagado, el temporizadorde fin de la cocción se puede utilizar como unnormal contador de minutos.! Para utilizar el horno con funcionamiento manual, osea, excluyendo el temporizador de fin de cocción,es necesario girar el mando TEMPORIZADOR DEFIN DE COCCIÓN hasta el símbolo .* Presente sólo en algunos modelos. Puesta en funcionamiento y uso37

• GRILL (se aconseja elegir sólo MAX);

• GRATIN (se aconseja no superar una temperatura de 200ºC). Programa HORNO TRADICIÓNAL Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura. Programa MULTICOCCIÓN Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos bandejas simultáneamente. Programa HORNO “SUPERIOR” Se enciende el elemento calentador superior. Esta función se puede utilizar para retoques de cocción. Programa GRILL Se enciende el elemento calentador superior. La temperatura muy elevada y directa del asador eléctrico permite el inmediato tostado superficial de los alimentos que, obstaculizando la salida de los líquidos, los mantiene más tiernos en su interior. La cocción con el asador eléctrico es particularmente aconsejada para aquellos platos que necesitan de una elevada temperatura superficial: chuletas de ternera y de vaca, entrecôte, solomillo, hamburguesas, etc... En el párrafo “Consejos prácticos para la cocción” se encuentran algunos ejemplos de su uso. Realice las cocciones con la puerta del horno cerrada. Programas Programa GRATIN Se enciende el elemento calentador superior y se pone en funcionamiento el ventilador. A la irradiación térmica unidireccional, le agrega la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Realice las cocciones con la puerta del horno cerrada. Consejos prácticos de cocción ! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría provocar quemaduras de las comidas delicadas. ! En las cocciones GRILL y GRATIN, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas). MULTICOCCIÓN

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.

• Coloque la grasera abajo y la parrilla arriba. GRILL

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.

• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato. PIZZA

• Per una buona cottura della pizza ultilizzate il programma MULTICOTTURA.

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera se aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.

• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.38

Tabla de cocción Programas Alimentos Peso (Kg) Posición de los estantes Precalentamiento (minutos) Temperatura aconsejada Duración de la cocción (minutos) Horno Tradiciónal Pato Asado de ternera o de vacaAsado de cerdoBizcochos (de pastaflora)Tortas glaseadas

65-7570-7570-8015-2030-35 Multicocción Pizza (en 2 niveles)LasañasCorderoPollo asado + patatasCaballaPlum-cakeHojaldre relleno con crema (en 2niveles)Bizcochos (en 2 niveles)Bizcocho (en 1 nivel)Bizcocho (en 2 niveles)Tortas saladas

• el modelo de la máquina (Mod.)

• el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje. La siguiente información es válida solo para España Para otros países de habla hispana consulte a su vendedor Ampliación de garantía Llame al 902.363.539

y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133

y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

El programador de cocción electrónico Permite programar el horno o el grill en las siguientes funciones:

• inicio retardado de la cocción con duración establecida;

• inicio inmediato con duración establecida;

• contador de minutos. Función de las teclas:

: cuentaminutos horas, minutos

: duración de la cocción

: final de la cocción

: conmutación manual

: fijación de tiempos hacia atrás

: fijación de tiempos hacia adelante Cómo poner en hora el reloj digital Después de la conexión a la red o después de un corte de corriente, el display centellea en:

• Pulsar simultáneamente las teclas y y posterior- mente (dentro de los 4 segundos) con las teclas

seleccionar la hora exacta. Con la tecla el tiempo aumenta. Con la tecla el tiempo disminuye. Se pueden realizar eventuales actualizaciones de la hora de dos modos diferentes:

1. Repita completamente las fases descriptas más arriba

2. Presionar la tecla

y posteriormente con las teclas y actualizar la hora. Regulación del volumen de la señal sonora Después de haber elegido y confirmado las regulaciones del reloj, se puede modificar el volumen de la señal sonora de la alarma utilizando el botón

Funcionamiento manual del horno Después de haber seleccionado la hora, automáticamente el programador pasa a la posición manual. Nota:Nota: Nota:Nota: Nota: Presione el botón para restablecer el funcionamiento manual después de cada cocción “Automática”. Inicio retardado de la cocción con una duración establecida Se selecciona la duración de la cocción y la hora de fin de la cocción. Supongamos que el display indique la hora 10,00

1. Gire los botones de mando del horno hasta la función y

temperatura deseadas (por ejemplo: horno convencional, 200°C)

2. Pulse la tecla y posteriormente (dentro de los 4

segundos) con las teclas y seleccione la duración deseada. Supongamos que se selecciona una cocción de 30 minutos; aparecerá:

Al soltar el botón y después de 4 segundos, aparece nuevamente la hora corriente con el símbolo

y la palabra autoauto autoauto auto

y posteriormente pulse las teclas y hasta seleccionar la hora de fin de la cocción deseada, supongamos las 13,00 horas

4. Soltando el botón y después de 4 segundos, en el

La palabra “auto”“auto” “auto”“auto” “auto” encendida recuerda que se ha programado la duración y el final de cocción en la función automática. El horno se encenderá automáticamente a las 12,30 horas para terminar después de 30 minutos. Cuando el horno está encendido aparece una olla con el fuego encendido durante toda la cocción. En cualquier momento, pulsando la tecla se puede visualizar la duración seleccionada y pulsando la tecla se visualiza la hora de fin de la cocción. Al finalizar la cocción suena la señal sonora; para interrumpirla pulse un botón cualquiera excepto los botones y . Inicio inmediato con duración establecida Programando sólo la duración (puntos 1 y 2 del párrafo “Inicio retardado de la cocción con duración establecida”) se obtiene el comienzo inmediato de la cocción. Para anular una cocción ya programada Presione el botón y con el botón lleve el tiempo hasta

y luego presione el botón de funcionamiento manual . Función contador de minutosFunción contador de minutos Función contador de minutosFunción contador de minutos Función contador de minutos En el funcionamiento contador de minutos se selecciona un tiempo a partir del cual comienza una cuenta regresiva. Esta función no controla el encendido y apagado del horno, solamente emite una alarma sonora cuando se cumple el tiempo. Pulsar la tecla

Luego, con las teclas y seleccionar el tiempo deseado. Soltando el botón, la cuenta parte exactamente a la hora establecida, en el display aparece la hora corriente.

Al finalizar el tiempo, se emite una señal acústica que se puede detener pulsando una tecla cualquiera (excepto las teclas y ) y el símbolo

se apaga. Corrección, borrado de los datos

• Los datos seleccionados se pueden cambiar en cualquier momento, pulsando la tecla correspondiente y pulsan- do la tecla o .

• Cancelando la duración de la cocción se produce también la cancelación automática del fin del funcionamiento y viceversa.

• En el caso de funcionamiento programado, el aparato no acepta tiempos de fin de cocción anteriores a los de comienzo de la cocción propuestos por el aparato.40

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.

• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.

• Utilice siempre guantes para horno para introducir o extraer recipientes.

• No cubra el fondo del horno con hojas de aluminio.

• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente podría incendiarse.

• Controle siempre que los mandos estén en la posición “”/“ cuando no se utiliza el aparato.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica ( ver Asistencia

• No apoye objetos pesados sobre la puerta del horno abierta.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la carga de absorción de las empresas eléctricas.

• Se recomienda efectuar siempre las cocciones al GRILL y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).

• Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor.41

llame al Centro de Asistencia Técnica más cercano

ver Asistencia ). Es aconsejable no usar el horno hasta que no haya sido reparada. Sustituir la bombilla Para sustituir la bombilla de iluminación del horno:

la tapa de vidrio del portalámpara.

bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14.

Montaje del Kit Guías Deslizables Para montar las guías deslizables:

bastidores extrayéndolos de los distanciadores A ( ver la figura

2. Elija el nivel en el que

va a introducir la guía deslizable. Prestando atención al sentido de extracción de dicha guía, coloque sobre el bastidor la ensambladura B primero y luego la C.

3. Fije los dos bastidores,

con las guías montadas, en los orificios correspondientes ubicados en las paredes del horno ( ver la figura)

Los orificios para el bastidor izquierdo están ubicados arriba, mientras que los orificios para el derecho están abajo.

4. Por último, encastre los bastidores en los

distanciadores A. ! No coloque las guías deslizables en la posición 5. Cortar el suministro eléctrico Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica. Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.

• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.

• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables. ! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. Limpiar la puerta Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

2. alce y gire las palancas ubicadas en las dos

3. sujete la puerta de los dos

lados externos y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de las bisagras

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario. Controle las juntas Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada Mantenimiento y cuidados

Nos aparelhos dotados de programador electrónico,para utilizar o forno eléctrico, carregue a tecla (no visor aparecerá o símbolo
