MANUALE UTENTE FI 51.A (BK)1 INDESIT

Italiano, 1 Fran Eignlizzi, 12

Espanol, 32 Portugues, 42

Nederlands, 52

Deutsch, 62

FI 51 K.B

FI 51 K.B IX

FI 51.B

FI 51.B IX

FI 56 K.B

FI 56 K.B IX

FI 56 KC.B

FI 56 KC.B IX

FI 52.B TD

FI 52.B IX TD

FIE 56K.B TD

FIE 56K.B IX TD

FI 51K.B IX CR

FI 51 K.A

FI 51 K.A IX

FI 51.A

FI 51.A IX

FI 51.A/1

FI 51.A IX/1

Summario

Installazione, 2-3

Posizionamento

Collegamento elettrico

Targhetta caratteristica

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello di controllo

Avvio eutilizzato,5

Avviare ilorno

Utilizzare il timer

Utilizzare il timer di fine cottura

Programmi, 6-7

Programmi di cottura

Consigli praticidi cottura

Tabella cottura

Il programmatore di cottura elettronico, 8

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Risparmiare rispettare l'ambiente

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire l'apparecchio

Pulire la porta

Sostituire la lampadina

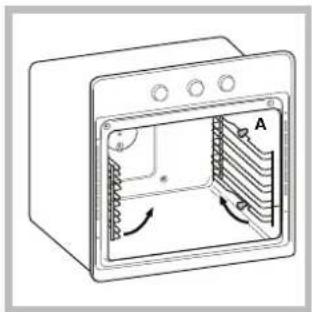

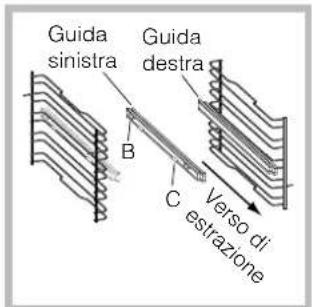

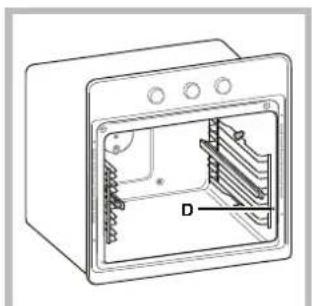

Montaggio del Kit Guide Scorrevoli

Assistenza, 11

Assistenza attiva 7 giorni su 7

IT

!È importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo什麽 istruzioni e da personale professionalmente qualificato. Una errata installatione cui a persona, animali o cose.

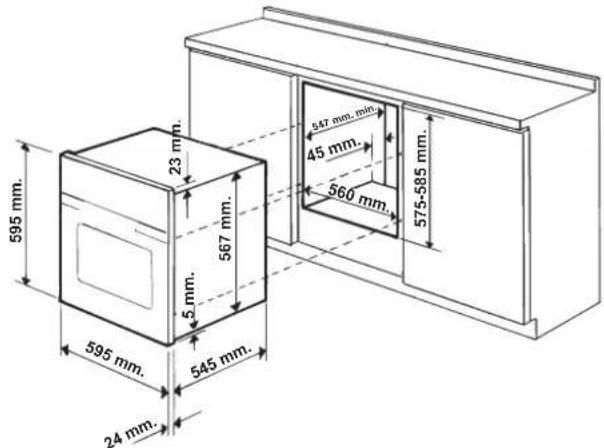

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

i pannelli adiacenti il forno devono essere di materiale resistente al calore;
- nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100^
per l'incasso del forno, sua nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con quello tipo di installmente.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forn in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

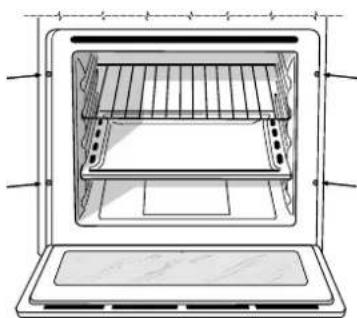

Centraggio e fissaggio

Per fissare l'apparecchio al mobile: après la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte perché l'aiuto di quale utensile.

Collegamento elettrico

! I fornì dotati di cavo di alimentazione tripolare sono predisistò per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetto caratteristiche (vedi除去).

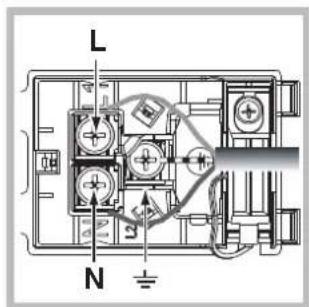

Montaggio del cavo di alimentazione

della morsettiera.

1. Apire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprille coperchio (vedi figura).
2. Mettere in opera il cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- 1 e poi fissare i cavetti除去 le teste delle viti rispettoando i colori Blu (N) Marrone (L) GialloVerde 1 (vedi figura).
3. Fissare il cavonell'appostofermacavo.
4. Chiudere il coperchio

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il caricoindicato nella targhetta caratteristiche (vedi a bianco).

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche (vedi除去);
• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristiche (vedi除去);
• la presa sia compatible con la spina dell'apparecchio. In caso contrario sostuire la presa o la spina; non usare prolonghe e multiple.

! Ad apparentecchio installato, il cavo elettrico e la presa della corrente devono essere lavoramente raggiungibili.

! Il cavo non delve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina ogni responsabilità qualora QUESTe norme non vengano rispectate.

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43,5altezza cm 32profondità cm 40
Volume	lt. 56
Collegamenti elettrici	tensione a 220-230V ~ 50/60Hz o 50Hz (vedi targhetta caratteristiche) potenza massima assorbita 2250W
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei forn i elettrici. Norma EN 50304Modelli con ventilazione di raffreddamento: Consumo energia convezione Naturale - funzione di riscaldamento: Tradizionale; Consumo energia dichiarazione Classe convenzione Forzata - funzione di riscaldamento: Multicottura. Modelli senza ventilazione di raffreddamento: Consumo energia convezione Forzata - funzione di riscaldamento: Multicottura; Consumo energia dichiarazione Classe convenzione Naturale - funzione di riscaldamento: Tradizionale.
CE	Questa apparecchiaatura è conforme alle seguenti Direttable Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE e successive modificazioni.

Descrizione dell'apparecchio

IT

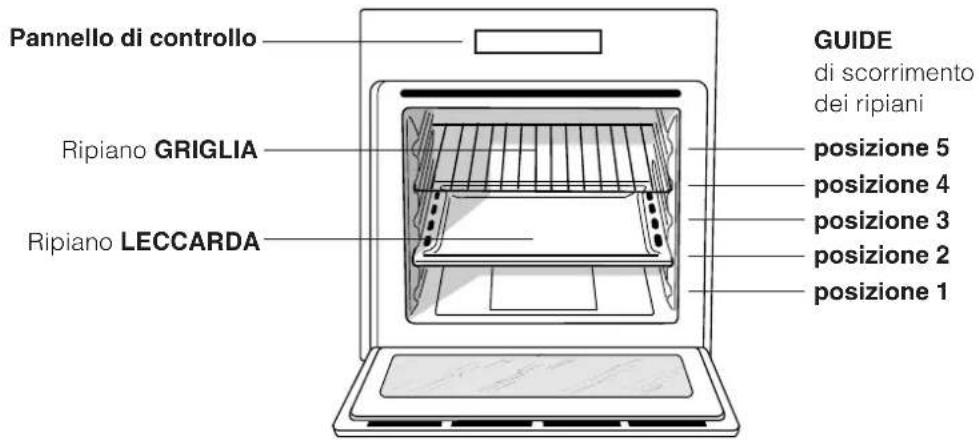

Vista d'insieme

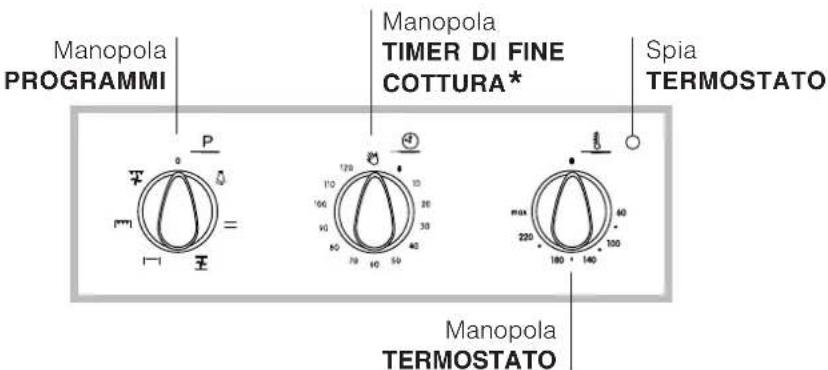

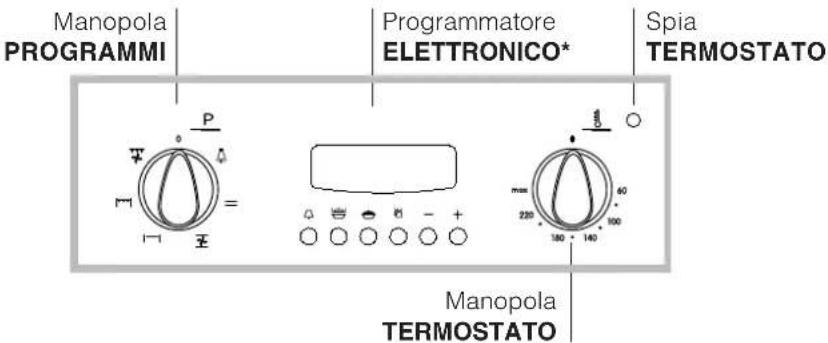

Pannello di controllo

* Presente solo in alcuni modelli.

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

Avviare ilorno

1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.
2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).
3. La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata.
4. Durante la cottura è sempre possibile:
5. modificare il programma di cottura agenda sulla manopola PROGRAMMI;
6. modificare la temperatura agenda sulla manopola TERMOSTATO;
7. interrompere la cottura riportando la manopola PROGRAMMI in posizione "0".

! Negli appearecchi dotati di programmatore elettronico per utilizzato ilorno elettrico premere il tasto (sul display compare il symbolo) prima di selezionare la funzione di cottura desiderata.

!Non appoggiare mai oggetti sul fondo del forn operché si rischiano danni allo smalto.

! Porre sempre i recipienti di cottura sulla griglia in dotazione.

Ventilazione di raffreddamento

Per ottener una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d'aria che esce tra il pannello di controllo e la porta delorno.

!A fine cottura la ventola rimane attiva finché il fornon non è sufficientemente freddo.

Luce delorno

Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura.

Utilizzare il timer\*

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER di un giro quasi Completo in senso orario.
2. Tornado indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo.
3. Il timer è un contaminuti: a tempo scaduto emette un segnale acustico.

! Il timer non controlling l'accensione e lo spegnimento delorno.

Utilizzare il timer di fine cottura*

1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER DI FINE COTTURA di un giro quasi completo in senso orario.
2. Tornado indietro in senso antiorario, impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER DI FINE COTTURA con il riferimento fisso sul pannello di controllo.
3. A tempo scaduto emette un segnale acustico e spegne il forno.
4. Quando il forno è spento il timer di fine cottura,
   può essere usato come un normale contaminuti.

! Perutilizzare il fornoinfunzionamento manuale, escludendo ciee il timer di fine cottura, occorre ruotare la manopola TIMER DI FINE COTTURA fino al simbolo.

• Presente solo in alcuni modelli.

Programmi di cottura

! Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:
- GRILL (si consiglia di impostare solo su MAX);
- GRATIN (si consiglia di non superare la temperatura di 200^ ).

Programma FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con但这a cottura tradizionale è meglio utilizzato un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore e inferiore) ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possibile utilizzato fino a un massimo di due ripiani contemporaneamente.

Programma FORNO SOPRAORNO SOPRA

Si accende I'elemento riscaldante superiore. Questa funzione cui assere utilizzata per ritocchi di cottura.

Programma GRILLGRILL

Si accende l'elemento riscaldante superiore. La temperature assai elevata e diretta del grill consente la immediata rosolatura superficieale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficieale: bistecche di vitello e manzo, entrecôte, fileto, hamburger etc... Alcuni esempí di utilizzo sono riportati al paragrafo "Consigli pratici per la cottura". Effettuare le cotture con la porta delorno chiusa.

Programma GRATIN

Si attiva l'elemento riscaldante superiore ed entra in funzione la ventola. Unisce all'irradiazione termica unidirezionale, la circolazione forzata dell'aria all'interno delorno. Ciò impedisce la bruciatura superficieale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta delorno chiusa.

Consigli pratici di cottura

! Nelle cotture ventilate non utilizzato le posizioni dei ripiani 1 e 5: sono investite direttamente dall'aria calda, che potrebbe provocare bruciature sui cibi delicati.
!Nelle cotture GRILL e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

• Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto.

GRILL

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non restsa costamente accesa: il suo funzionamento è controllato da un termostato.

PIZZA

• Per una buona cottura della pizza utilizzate il programma MULTICOTTURA.
• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficoltà si ottiene una pizza croccante.
• Nel caso di pizze molto farcite è consigliabile insere la mozzarella a meta cottura.

Tabella cottura

Programmi Alimenti	Peso(Kg)	Posizione dei ripiani	Preriscaldamento(minuti)	Temperatura consigliata	Durata cottura(minuti)
FornoTradizionale	Anatra	1	3	15	200
	Arrostodi vitello o meno	1	3	15	200
	Arrostodi maiale	1	3	15	200
	Biscotti (di frolla)	-	3	15	180
	Crostate	1	3	15	180
Multicottura	Pizza (su 2 ripiani)	1	2 e 4	15	230
	Lasagne	1	3	10	180
	Agnello	1	2	10	180
	Pollo arrosto + patate	1+1	2 e 4	15	200
	Sgombro	1	2	10	180
	Plum-cake	1	2	10	170
	Bignè (su 2 ripiani)	0.5	2 e 4	10	190
	Biscotti(su 2 ripiani)	0.5	2 e 4	10	180
	Pan di spagna (su 1 ripiano)	0.5	2	10	170
	Pan di spagna (su 2 ripiani)	1	2 e 4	10	170
	Torte salute	1.5	3	15	200
Forno Sopra	Ritocchi di cottura - 3/4 15 220 -
Grill	Sogliole e seppie	1	4	5	Max
	Spiedini di calamari e gamberi	1	4	5	Max
	Filetto di merluzzo	1	4	5	Max
	Verdure alla griglia	1	3/4	5	Max
	Bistecca di vitello	1	4	5	Max
	Cotolette	1	4	5	Max
	Hamburger	1	4	5	Max
	Sgombri	1	4	5	Max
	Toast	n.° 4	4	5	Max
Gratin	Pollo alla griglia	1.5	2	5	200
	Seppie	1.5	2	5	200

IT

Il programmatore di cottura elettronico

Consente di programmare ilorno o il grill nei funzionamenti:

• inizio cottura ritardato con durata stabilita;
• inizio immediato con durata stabilita;
  contaminuti.

Funzione dei tasti :

：contaminuti ore,minuti

: durata cottura
: fine cottura
: commutazione manuale
impostazione tempi indietro
+ : impostazione tempi avanti

Come rimettere I'orologio digitale

Dopo l'allacciamento alla rete o dopo una mancanza di corrente il display lampeggia su: 0.000.00

• Premere contemporaneamente i tasti

successivement (entro 4 secondi) con i tasti e

+impostare l'ora esatta.

Con il tasto + il tempo aumenta.

Con il tasto - il tempo diminuisce.

Eventuali aggiornamenti dell'ora posso sono essere effettati in due modi:

1. Ripetere totalmente le fasi sopra descripte

2. Pigiare il tastinge successivamente con i tastinge

+aggiornare l'ora.

Regolare il volume del segnale acustico

Dopo ave scelto e confirmato le impostazioni dell'orologio,tramite il tasto -e possibile regolare il volume del segnale acustico.

Funzionamento manuale delorno

Dopo aver impostato l'ora, il programmatore va automaticamente in posizione manuale.

Note: Noto are il tasto 念 per ripristinare il funzionamento manuale dello ogni cottura "Automatica".

Inizio cottura ridardato con durata stabilita

Va impostata la durata della cottura e l'ora di fine cottura. Supponiamo che il display indichi le ore 10,00

1. Ruotare le manopole di lavoro delorno sulla funzione e sulla temperatura desiderata (esempio: forn- no statico, 200^)
2. Premere il tasto e successivamente (entro 4 secondi) con i tasti e impostare la durata desiderata. Supponiamo di impostare una cottura di 30 minuti; compare:

0.30

Rilasciando il tasto, dopo 4 secondi, ricompare l'ora corrente con il symbolo e la scritta "auto""auto"
3. Premere il tasto e successivamente premere i tasisti -e+fino ad impostare l'ora di fine cottura desiderata, supponiamo le 13,00

13·00

1. Rilasciando il tasto sul display dopo 4 secondi compare l'ora corrente:

10·00

La scritta "auto""acte"sa ricorda l'avvenuta programmazione di durata e di fine cottura nella funzione automatica. A quello punto il forno si accende automaticamente alle ore 12,30 in modo da terminare dopo 30 minuti. Quando il forno è acceso compare la pentolina accesa, per tutte la durata della cottura. In quali siasi momento premendo il tasto è possible visualizzare la durata impostata, premendo il tasto si visualizza l'ora di fine cottura.

A fine cottura suaona il segnale acustico; per Interrom-A fine cottu.
perlo premere un tasto qualsiasi ad eccezione deiperlo premere.
tastitaste ^+

Inizio immediato con durata stabilita

Programmando solo la durata (punti 1 e 2 del paragrafo "Inizio cottura ridardato con durata stabilita") si ha l'ini-zio di cottura immediato.

Per annullare una cottura già programmata

Pigiare il tasting e con il tasting riportare il tempo a

0.00

e quindi pigiare il tasto di funzionamento manuale

Funzlone contaminutl

Nel funzionamento contaminuti viene impostato un tempo dal quale comincia unconto alla rovescia. Questa funzione non controlling l'accensione e lo spegnimento delorno, emette solamente un allarme acustico a tempo scaduto. Premere il tasto compare:

0.00

Quindi con i tasti + e — impostare il tempo desiderato

Rilasciando il tasto il tempo parte esattamente al minuto secondo, nel display compare l'ora corrente.

10:00

A fine tempo viene emesso un segnale acustico che cui essere arrestato premendo un tasto qualsiasi (esclusi tasti ^+ e-) ed il symbolo si spegne.

Correzione cancellazione dei dati

• I dati impostati possono essereambiati in qualsiamente,)imento, premendo il tasting corrispondente e pre-. mendo il tasting ^+ o
• Cancellando la durata di cottura si ha la cancellazione automaticaanche della fine del funzionamento e viceversa.
• Nel caso di funzionamento programmato, l'apparecchio non accetta tempi di fine cottura antecedenti a quelli di inizio cottura proposti dall'apparecchio stesso.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attentione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di aperture della porta al centro: ai lati potrebbe essere calda.
  Utilizzare sempre guanti da forno per insertire o estrarre recipienti.
  Non rivestire il fondo del forno con fogli di alluminio.
  Non ripore materiale infiammabile nel forno: se l'apparecchio vieneMESSO inavvertitamente in funzione potrebbe incendiarsi.
• Assicurarsi sempre che le manopole siano nella posizione “●”/“O” quando l'apparecchio non è utilizzato.
  Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).

Non appoggiare oggetti pesanti sulla porta del forno aperta.
- Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
- Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispectare l'ambiente

• Azionando il fornno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture al GRILL e GRATIN a porta chiusa: sia per otteneriiali risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondamente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
  Gli accessori possono essere lavati come normali stoviglie,anche in lavastoviglie ad eccezione delle guide scorrevoli.
  ! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.

Per una pulizia più accurata è possibile smontare la porta del forno;

1. aprire completeness la porta (vedi figura);
2. alzare e ruotare le levette poste sulle due cerniere (vedi figura);

1. afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di se extraendola dalle cerniere (vedi figura).

Rimontare la porta seguendo il procedimento in senso contrario.

Controllare le guarnizioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più

vicino (vedi Assistenza). É consigliabile non usare il fornò fino all'avvenuta riparazione.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.
2. Svitare la lampadina e sostituirla con una analoga: potenza

25 W, attacco E 14.

1. Rimontare il coperchio (vedi figura).

Montaggio del Kit Guide Scorrevoli

Per montare le guide scorrevoli:

1. Togliere i due telai extraendoli dai distanzieri A (vedi figura).

1. Scegliere il ripiano in cui insere la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l'incastro B e poi l'incastro C.

1. Fissare i due telai con le guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, perché i fori per quello destro sono in basso.

2. Infine incastrare i telai sui distanzieri A.
   ! Non insere le guide scorrevoli alla posizione 5.

!Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di série (S/N)

Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA -RICAMBI ACCESSORI 199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completinge disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.ingesit.com.

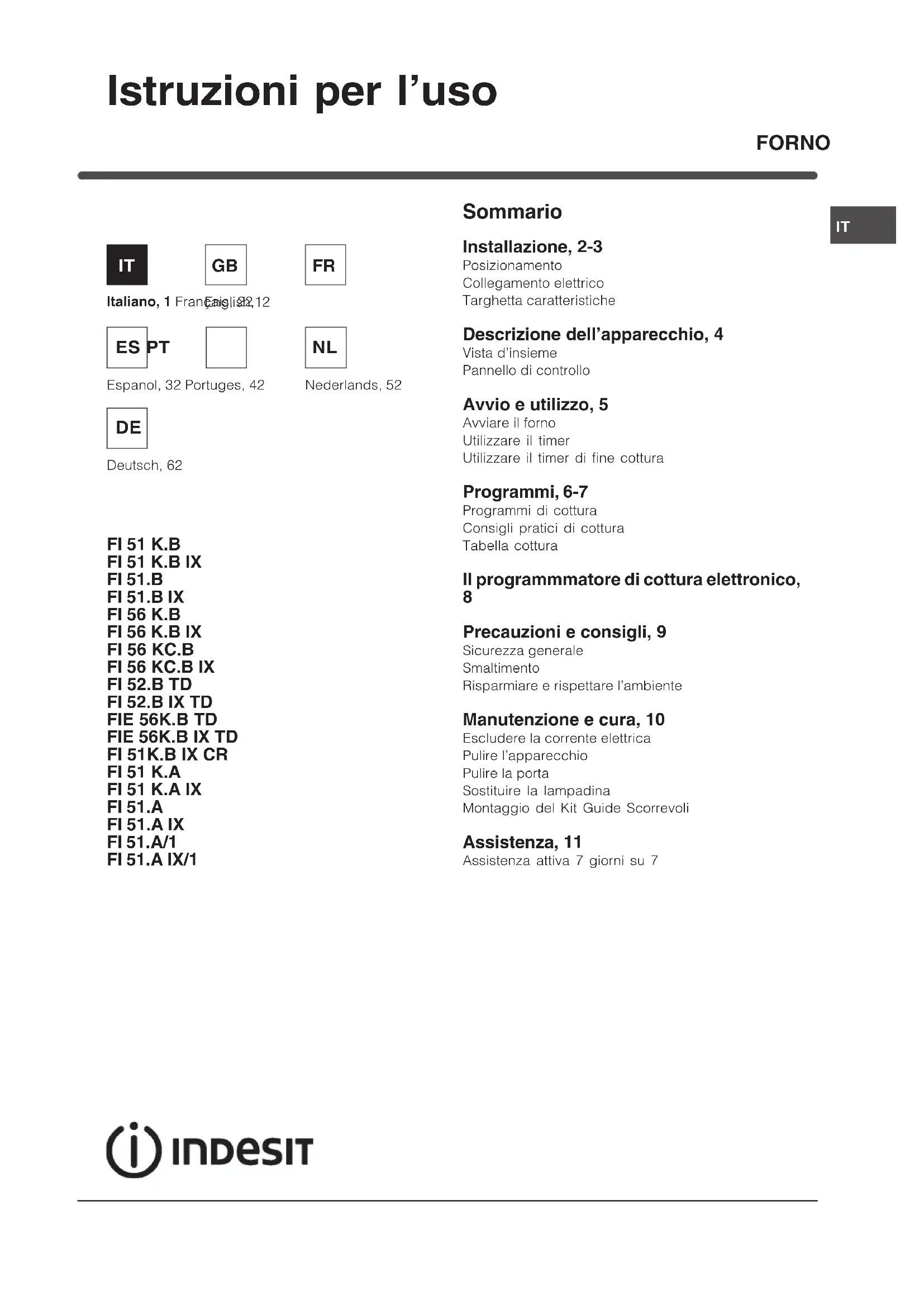

Italiano, 1 English,12

Français, 22

Espanol, 32 Portugues, 42

Nederlands, 52

Deutsch, 62

FI 51 K.B

FI 51 K.B IX

FI 51.B

FI 51.B IX

FI 56 K.B

FI 56 K.B IX

FI 56 KC.B

FI 56 KC.B IX

FI 52.B TD

FI 52.B IX TD

FIE 56K.B TD

FIE 56K.B IX TD

FI 51K.B IX CR

FI 51 K.A

FI 51 K.A IX

FI 51.A

FI 51.A IX

FI 51.A/1

FI 51.A IX/1

KZ.O.02.0361

Contents

Installation, 13-14

Positioning

! Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:
