IO 235H B - Forno INDESIT - Manuale utente e istruzioni gratuiti

Tipo di forno	Forno elettrico multifunzione da incasso
Capacità utile	66 litri
Classe energetica	A
Consumo (convezione naturale)	0,79 kWh per ciclo
Consumo (ventilato)	0,88 kWh per ciclo
Numero di funzioni di cottura	6 funzioni
Modalità di pulizia	Idrolisi
Colore	Nero
Comandi	Manopole meccaniche
Timer	Timer meccanico
Illuminazione interna	1 lampada (posizione anteriore sinistra)
Dimensioni prodotto (A x L x P)	595 x 595 x 551 mm
Dimensioni nicchia di incasso	600 x 555 x 560 mm
Peso	26,4 kg
Alimentazione elettrica	220-240 V / 13 A / 50-60 Hz
Accessori inclusi	1 griglia, 1 leccarda

Domande frequenti - IO 235H B INDESIT

Qual è la capacità del forno INDESIT IO 235H B?

Il forno INDESIT IO 235H B ha un volume utile di 66 litri, il che lo rende un forno di dimensioni standard adatto alla maggior parte delle famiglie. Può ospitare grandi piatti o più livelli di cottura contemporaneamente.

Quali sono le funzioni di cottura disponibili su questo forno?

Questo forno multifunzione offre 6 funzioni di cottura in totale, tra cui la convezione naturale (calore superiore e inferiore), la convezione forzata (ventilata), il grill, il grill ventilato e lo scongelamento. Questa versatilità consente di cuocere sia carni arrosto che pasticceria o pane.

Come funziona la pulizia per idrolisi di questo forno?

Il sistema di pulizia a idrolisi consiste nel versare un po' d'acqua sul fondo del forno, quindi avviare un ciclo di riscaldamento a bassa temperatura (circa 90 °C per 30 minuti). Il vapore prodotto ammorbidisce i residui di grasso, che possono essere facilmente rimossi con una spugna. Questo processo è meno potente della pirolisi ma risparmia energia e non produce forti odori.

Quali sono le dimensioni del forno e della nicchia di incasso?

Le dimensioni del prodotto sono 595 mm (altezza) x 595 mm (larghezza) x 551 mm (profondità). La nicchia di incasso deve misurare 600 mm (altezza) x 555 mm (larghezza) x 560 mm (profondità). Verificate queste misure prima dell'installazione.

Il forno IO 235H B è da incasso o libero?

Questo forno è esclusivamente da incasso. Si installa in un mobile da cucina predisposto. Viene fornito con un cavo di alimentazione ma senza spina: il collegamento deve essere effettuato su un circuito dedicato 220-240 V / 13 A da un elettricista qualificato se non è già presente una presa adeguata.

Perché il forno non raggiunge la temperatura di cottura corretta?

Diverse cause sono possibili:

• La resistenza o il termostato è difettoso.
• La guarnizione della porta è usurata e lascia fuoriuscire il calore.
• La ventola di convezione non gira più correttamente.

Se il problema persiste dopo aver controllato la porta e le manopole, si consiglia di contattare un tecnico autorizzato INDESIT o di sostituire il termostato (pezzo disponibile su siti specializzati come Spareka o FixPart).

La porta del forno si chiude male o non si chiude correttamente, cosa fare?

Iniziate controllando lo stato della guarnizione della porta: se è dura, screpolata o deformata, deve essere sostituita. Controllate anche le cerniere che possono allentarsi nel tempo. Questo forno dispone di una porta a doppio vetro smontabile, che facilita la manutenzione. Parti di ricambio sono disponibili presso rivenditori specializzati in ricambi per elettrodomestici.

La ventola del forno fa un rumore anomalo, è grave?

Un leggero ronzio della ventola in modalità convezione forzata è normale. Tuttavia, un rumore di sfregamento o di vibrazione intensa indica spesso che la ruota della ventola è sporca o che il cuscinetto è usurato. Spegnete il forno, lasciatelo raffreddare, quindi pulite l'interno. Se il rumore persiste, il motore della ventilazione potrebbe necessitare di una sostituzione da parte di un tecnico.

Quanta energia consuma il forno INDESIT IO 235H B per ciclo di cottura?

La sua classe energetica A indica una buona efficienza. Il consumo misurato è di 0,79 kWh in modalità convezione naturale e di 0,88 kWh in modalità convezione forzata per un ciclo di cottura standard. Questi valori sono quelli definiti dalla norma europea di misurazione.

Quali accessori sono forniti con questo forno?

Il forno INDESIT IO 235H B è fornito con 1 griglia e 1 leccarda (teglia da forno). Questi accessori si installano sulle guide interne. Accessori aggiuntivi (griglie supplementari, teglie, guide telescopiche) possono essere ordinati presso INDESIT o rivenditori di ricambi.

Il forno dispone di un'illuminazione interna?

Sì, il forno è dotato di una lampada interna, posizionata anteriormente a sinistra della cavità. Si accende automaticamente durante la cottura per controllare i cibi senza aprire la porta. In caso di guasto, la lampadina è sostituibile (modello alogeno forno standard 25-40 W, attacco E14).

Come utilizzare il timer meccanico di questo forno?

Questo forno è dotato di un timer meccanico (senza display digitale). Ruotate la manopola del timer in senso orario fino alla durata desiderata. Al termine della cottura, suona un segnale acustico e il forno si spegne automaticamente. Per una cottura senza limite di tempo, posizionate la manopola sul simbolo della campana o del campanello (a seconda del modello, posizione manuale continua).

MANUALE UTENTE IO 235H B INDESIT

Per ricevere un'assistenza più completa, registrare il prodotto su www.register10.eu

Prima di utilizzare l'apparecchio leggere attentamente le istruzioni di sicurezza.

SCANSIONARE IL CODICE QR SUL PROPRIO APPARECCHIO PER OTTENERE MAGGIORI INFORMAZIONI

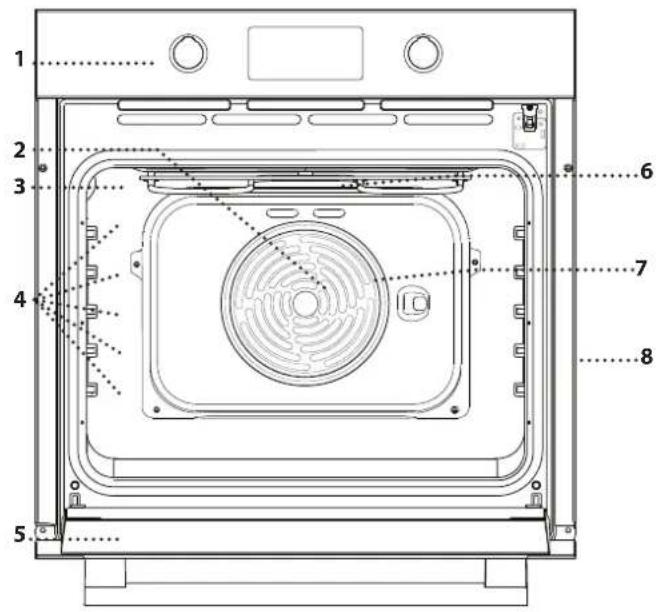

DESCRIZIONE DEL PRODOTTO

1 2 3 4 5 6 7 8

1. Pannello comandi
2. Ventola (non visibile)
3. Luce
4. Griglie laterali (il livello è indicato sulla parete della cavità)
5. Porta
6. Resistenza superiore / grill
7. Resistenza circolare (non visibile)
8. Targhetta matricola (da non rimuovere)

DESCRIZIONE DEL PANNELLO COMANDI

7 0 60 5 10 50 45 15 40 20 约 35 30 25 2

°C 0 60 80 100 120 140 160 180 200 220 250 3

1. MANOPOLA DI SELEZIONE

Per accendere il forno selezionando una funzione. Ruotare in posizione 0 per spegnere il forno.

2. MANOPOLA DEL TIMER

Utilizzabile come timer.

3. MANOPOLA TERMOSTATO

Ruotare per selezionare la temperatura e attivare la funzione desiderata.

4. SPIA TERMOSTATO / PRERISCALDAMENTO

Si accende durante la fase di riscaldamento. Si spegne al raggiungimento della temperatura desiderata.

Note: Il tipo di manopola può variare a seconda del modello. Se le manopole sono attivate a pressione, spingere verso il basso il centro della manopola per sbloccarla dalla relativa sede.

ACCESSORI

GRIGLIA

Utilizzare per cuocere gli alimenti o come supporto per teglie, tortiere e altre pentole da forno.

LECCARDA*

Utilizzare come teglia da forno per cucinare carne, pesce, verdure, focacce, ecc. o posizionare sotto la griglia per raccogliere i succhi di cottura.

PIASTRA DOLCI *

Utilizzare per la cottura di tutti i prodotti di panetteria e pasticceria, ma anche per arrosti, pesce en papillotte, ecc.

GUIDE DI SCORRIMENTO *

Per facilitare l'inserimento o la rimozione degli accessori.

* Disponibile solo su alcuni modelli

Il numero e il tipo di accessori possono variare a seconda del modello acquistato.

È possibile acquistare separatamente altri accessori presso il Servizio Assistenza Tecnica.

INSERIRE LA GRIGLIA E GLI ALTRI ACCESSORI

Inserire la griglia tenendola leggermente inclinata verso l'alto, appoggiando dapprima il lato posteriore rialzato - orientato verso l'alto - sul livello desiderato.

In seguito, farla scivolare orizzontalmente sulle guide fino a fine corsa.

Gli altri accessori, per esempio la teglia, vanno inseriti orizzontalmente facendoli scivolare sulle guide.

GRIGLIE SCORREVOLI E GUIDE LATERALI

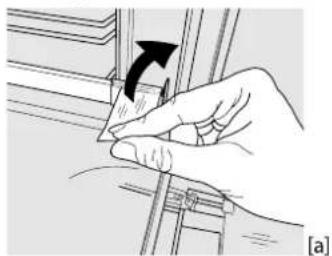

Prima di utilizzare il forno rimuovere il nastro di protezione [a] e successivamente rimuovere la pellicola protettiva [b] dalle guide di scorrimento.

RIMOZIONE DELLE GUIDE DI SCORRIMENTO [c]

Tirare la parte inferiore della guida di scorrimento per sganciare i ganci inferiori (1) e tirare le guide di scorrimento verso l'alto, rimuovendole dai ganci superiori (2).

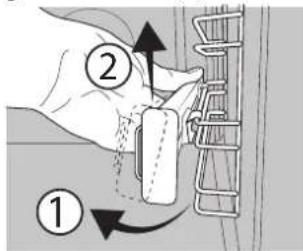

RIMONTAGGIO DELLE GUIDE DI SCORRIMENTO [d]

Agganciare i ganci superiori alle guide dei ripiani (1), quindi premere la parte inferiore delle guide di scorrimento contro le guide dei ripiani, fino a far scattare i ganci inferiori (2).

1. Per rimuovere le griglie laterali, impugnare la parte esterna della griglia e tirarla verso di sé per estrarre il supporto e i due perni interni dai rispettivi alloggiamenti.
2. Per riapplicare le griglie laterali, posizionarle vicino alla parete interna del forno e inserire dapprima i due perni nei rispettivi alloggiamenti. Posizionare quindi la parte esterna vicino alla sua sede, inserire il supporto e spingere con decisione verso la parete del forno per fissare saldamente la griglia.

PRIMO UTILIZZO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale.

Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere ogni odore.

Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno.

Riscaldare il forno a 250 °C per circa un'ora.

Durante questa procedura il forno deve essere vuoto.

Note: si consiglia di arieggiare il locale dopo il primo utilizzo dell'apparecchio.

FUNZIONI

OFF

Per spegnere il forno.

LUCE

Per accendere la luce nel forno.

STATICO

Per cuocere qualsiasi tipo di pietanza su un solo no.

ECOCLEAN

L'azione del vapore rilasciato durante questo speciale ciclo di pulizia a bassa temperatura permette di rimuovere facilmente sporco e residui di cibo. Per attivare la funzione "EcoClean", dopo aver versato 100 -120 ml di acqua potabile sul fondo della cavità del forno, ruotare la manopola di selezione e la manopola termostato in corrispondenza dell'icona. Si consiglia di utilizzare la funzione per 35 minuti. La posizione dell'icona non corrisponde alla temperatura raggiunta durante la pulizia.

VENTILATO

Per cuocere fino ad un massimo di due ripiani contemporaneamente. Si consiglia di invertire la posizione delle teglie a metà cottura.

GRILL

Per grigliare bistecche, spiedini e salsicce, cucinare verdure gratinate o tostare il pane. Quando si griglia la carne, si consiglia di utilizzare una teglia per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 200 ml di acqua potabile.

TURBO GRILL

Per arrostire grandi tagli di carne (cosce, roast beef, pollo). Si consiglia di utilizzare una teglia per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 200 ml di acqua potabile.

SCONGELAMENTO

Per velocizzare lo scongelamento degli alimenti. Per attivare la funzione di scongelamento, ruotare la manopola di selezione sull'icona 📋, quindi ruotare la manopola del termostato in senso orario su qualsiasi temperatura. Questa funzione non riscalda, quindi può essere utilizzata qualsiasi temperatura. Quando lo scongelamento è stato completato, ruotare i due comandi in posizione 0.

USO QUOTIDIANO

SELEZIONARE UNA FUNZIONE

Per selezionare una funzione, ruotare la manopola di selezione in corrispondenza del simbolo per la funzione desiderata

AVVIARE UNA FUNZIONE

Per avviare la funzione selezionata, ruotare la manopola termostato per impostare la temperatura desiderata. Per interrompere una funzione in qualsiasi momento, spegnere il forno, ruotare la manopola di selezione e la manopola del termostato su 0.

PRERISCALDAMENTO

Una volta avviata la funzione, il LED del termostato si accende per segnalare che si è attivata la fase di preriscaldamento. Al termine di questa fase, il LED del termostato si spegne ad indicare che il forno ha raggiunto la temperatura impostata: a questo punto, posizionare gli alimenti all'interno e procedere con la cottura.

IMPOSTAZIONE DEL TIMER

Questa opzione non può essere utilizzata per interrompere o attivare la cottura, ma permette di utilizzare il timer sia quando è attiva una funzione che a forno spento.

Per attivare il timer, ruotare la manopola del timer sul tempo desiderato:

un segnale acustico avviserà del termine del conto alla rovescia.

NOTE

• Non coprire l'interno del forno con pellicola di alluminio.
• Non trascinare pentole o tegami sul fondo del forno, perché così facendo si potrebbe rovinare lo smalto.
• Non posizionare oggetti pesanti sulla porta e non aggrapparsi alla porta.

TABELLA DI COTTURA

RICETTA FUNZIONE PRERISC.			TEMPERATURA(°C)	DURATA(MIN)	LIVELLO E ACCESSORI
Torte lievitate		Si 150 - 170 30 - 90			2
		Si 150 - 170 30 - 90 ***			4 1
Torta farcita(cheesecake, strudel, torta di frutta)		Si 160 - 200 35 - 90			2
		Si 160 - 200 35 - 90***			4 2
Biscotti/Tortine		Si 160 - 180 15 - 35			2/3
		Si 150 - 170 20 - 40***			4 2
		Si 180 - 200 40 - 60			2
Bigné		Si 170 - 190 35 - 50***			4 2
		Si 90 150 - 200			2
		Si 90	140 - 200***		4 2
Meringhe		Si 220 - 250 10 - 25			1/2
		Si 200 - 240 15 - 30***			4 2
		Si 180 - 200 30 - 45			2
Pane in cassetta 500 g		Si	180	50 - 70	1/2
Pane		Si 180 - 200 30 - 80***			4 2
Pizza surgelata		Si	250	10 - 20	2
		Si	250	10 - 20***	4 2
Torte salate(torta di verdure, quiche)		Si 180 - 200 30 - 45			2
		Si 170 - 200 40 - 60***			4 2
Vol-au-vent / Salatini di pasta sfoglia		Si-	190 - 200 20 - 30		2
		Si-	180 - 190 15 - 40***		4 2
Lasagne / Pasta al forno / Cannelloni /Sformati		Si 190 - 200 45 - 65			2
Agnello / Vitello / Manzo / Maiale 1 kg		Si	190 - 200	80 - 110	2

FUNZIONI

Statico

Grill

Turbo Grill

Ventilato

ACCESSORI
	Griglia	Recipiente su griglia	Teglia / Leccarda o teglia su griglia	Leccarda / Teglia	Leccarda / teglia con 200 ml d'acqua

TABELLA DI COTTURA

RICETTA FUNZIONE PRERISC.			TEMPERATURA(°C)	DURATA(MIN)	LIVELLO E ACCESSORI
Arrosto di maiale con cotenna croccante Si 180-190 110 - 150					2
Pollo / Coniglio / Anatra 1 kg		Si	200 - 230	50 - 100	2
Tacchino / Oca 3 kg		Si	180 - 200	150 - 200	2
Pesce al forno / al cartoccio (filetti, intero)		Si	170 - 190	30 - 45	2
Verdure ripiene(zucchine, melanzane)		Si 180 - 200	50 - 70		2
Pane tostato		5'	250	2 - 6	5
Filetti / tranci di pesce		5'	250	250	4 3
Salsicce / Spiedini / Costine /Hamburger		5'	250	15 - 30*	5 4
Pollo arrosto 1-1,3 kg		-	200 - 220	55 - 70**	2 1
Roast beef al sangue 1 kg		-	200	35 - 50**	3
Cosciotto d'agnello / Stinchi		-	200	60 - 90**	3
Patate arrosto		-	200 - 220	35 - 55**	3
Verdure gratinate		-	200 - 220	25 - 55	3
Carne & Patate		Si	190 - 200	45 - 100***	4 1
Pesce & Verdure		Si	180	30 - 50***	4 1
Lasagne e carne		Si	200	50 - 100***	4 1

* Ruotare il cibo a metà cottura
** Girare gli alimenti a due terzi della cottura (se necessario).
*** La durata è approssimata: i piatti possono essere estratti dal forno in momenti diversi, a seconda delle preferenze personali.
La durata indicata non comprende la fase di preriscaldamento: si consiglia di inserire gli alimenti nel forno e di impostare la durata della cottura solo al raggiungimento della temperatura desiderata.

FUNZIONI			[722T]
	Statico	Grill	Turbo Grill	Ventilato

ACCESSORI
	Griglia Recipiente su griglia	Teglia / Leccarda o teglia su griglia	Leccarda / Teglia	Leccarda / teglia con 200 ml d'acqua

PULIZIA E MANUTENZIONE

Assicurarsi che il forno si sia raffreddato prima di effettuare qualsiasi intervento di manutenzione o pulizia.

Non utilizzare pulitori a vapore.

Non utilizzare lana metallica, pagliette abrasive o detergenti abrasivi/corrosivi, perché potrebbero danneggiare le superfici dell'apparecchio.

Indossare guanti protettivi. Il forno deve essere scollegato dalla rete elettrica prima di effettuare qualsiasi tipo di manutenzione.

SUPERFICI ESTERNE

Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente con pH neutro. Asciugare con un panno.

Non utilizzare detergenti corrosivi o abrasivi. Se inavvertitamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibra umido.

SUPERFICI INTERNE

- Dopo ogni uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo. per asciugare la condensa dovuta alla cottura di alimenti ad alto contenuto di acqua, usare a forno freddo un panno o una spugna.

• In caso di sporco tenace sulle superfici interne, si raccomanda di utilizzare la funzione di pulizia automatica. Non avviare il ciclo di pulizia pirolitica se il forno presenta residui di calcare. Pulire prima i residui di calcare come descritto in precedenza.
• Per facilitare la pulizia dei vetri è possibile rimuovere e smontare la porta.
• Pulire i vetri della porta con detergenti liquidi specifici.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti dopo l'uso, maneggiandoli con guanti da forno, se ancora caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

RIMOZIONE E MONTAGGIO DELLA PORTA

1. Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco.

1. Chiudere la porta fino a quando è possibile. Prendere saldamente la porta con entrambe le mani, evitando di tenerla per la maniglia. Per estrarla facilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto (a) finché non esce dalle sedi (b).

Togliere la porta e appoggiarla su un piano morbido.

~60° ~15° a b

1. Per rimontare la porta, avvicinarla al forno allineando i ganci delle cerniere alle proprie sedi e ancorare la parte superiore agli alloggiamenti.
2. Abbassare la porta e poi aprirla completamente. Abbassare i fermi nella posizione originale: fare attenzione che siano completamente abbassati.
3. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni.

1. estrarre la resistenza dalla sede e abbassarla.

1. Per reinserire la resistenza in posizione, sollevarla, tirarla leggermente verso di sé e controllare che il supporto sia posizionato correttamente.

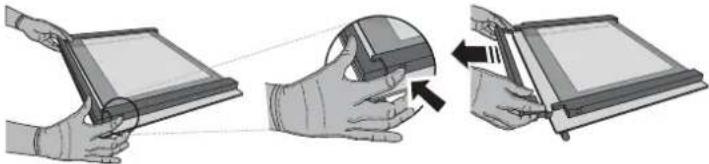

1. Dopo aver smontato la porta e averla appoggiata su un ripiano morbido con la maniglia verso il basso, premere contemporaneamente le due clip di fissaggio ed estrarre il profilo superiore della porta tirandolo verso di sé.

1. Sollevare e prendere saldamente il vetro interno con due mani, rimuoverlo e appoggiarlo su un piano morbido prima di eseguire la pulizia.

1. Prima di rimontare il vetro interno è necessario riapplicare il vetro intermedio (contrassegnato con "1R"): Per posizionare correttamente i pannelli di vetro, assicurarsi che il marchio "R" sia visibile nell'angolo sinistro. Inserire innanzitutto il lato lungo del vetro contrassegnato con la lettera "R" nelle sedi di supporto, quindi abbassarlo in posizione. Ripeta questa procedura per entrambi i pannelli di vetro.

1. Rimontare il profilo superiore: Un clic indicherà il posizionamento corretto. Verificare che la tenuta sia salda prima di rimontare la porta.

SOSTITUZIONE DELLA LAMPADINA

Staccare il forno dalla rete elettrica, svitare il coprilampada, sostituire la lampadina e avvitare nuovamente il coprilampada.

Ricollegare il forno alla rete elettrica. Non far funzionare il forno senza prima aver riposizionato il coperchio.

Note: Utilizzare lampadine alogene da 25 W/230 V di tipo G9, T300 °C.

La lampadina utilizzata nel prodotto è progettata specificamente per gli apparecchi domestici e non è adatta all'illuminazione generale degli ambienti domestici (Regolamento CE 244/2009).

Le lampade sono disponibili presso il Servizio Assistenza Tecnica. - Non maneggiare le lampadine a mani nude, perché le impronte digitali potrebbero danneggiarle. Non far funzionare il forno senza prima aver riposizionato il coperchio.

RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBILE CAUSA SOLUZIONE
Il forno non funziona.	Interruzione di corrente elettrica.Disconnessione dalla rete principale.	Verificare che ci sia tensione in rete e che il forno sia collegato all'alimentazione elettrica.Spegnere e riaccendere il forno e verificare se l'inconveniente persiste.

Per le linee guida, la documentazione standard e altre informazioni sui prodotti:

- Utilizzare il codice QR sul proprio apparecchio

- Visitare il sito web docs.indesit.eu

• Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Clienti, prepararsi a fornire i codici riportati sulla targhetta matricola del prodotto.

ZAHVALJUJEMO VAM NA KUPOVINI PROIZVODA INDESIT

Kako bismo vam mogli pružiti potpuniju pomoć, registrirajte svoj proizvod na adresi www.register10.eu

Pažljivo pročitajte sigurnosne upute prije upotrebe uređaja.

SKENIRAJTE QR KOD NA SVOM UREĐAJU DA BISTE DOBILI VIŠE INFORMACIJA

OPIS PROIZVODA

1 2 3 4 5 6 7 8

F 0 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
