BEDIENUNGSANLEITUNG FI 51.A (BK)1 INDESIT

FI 51K.B IX CR FI 51 K.A FI 51 K.A IX FI 51.A FI 51.A IX FI 51.A/1 FI 51.A IX/1 Inhaltsverzeichnis Installation, 63-64 AufstellungElektroanschlussTypenschild Beschreibung des Gerätes, 65 GeräteansichtBedienfeld Inbetriebsetzung und Gebrauch, 66 Inbetriebsetzung des BackofensBedienung des Kurzzeitweckers Einsatz des TIMERS ZUR EINSTELLUNG DES GARZEITENDES Programme, 67-68 GarprogrammePraktische Back-/BrathinweiseBack-/Brattabelle Der elektronische Garprogrammierer, 69 Vorsichtsmaßregeln und Hinweise, 70 Allgemeine SicherheitEntsorgungEnergie sparen und Umwelt schonen Reinigung und Pflege, 71-72 Abschalten Ihres Gerätes vom StromnetzReinigung des GerätesReinigung der TürLampenaustausch Kundendienst Montage des Gleitschienen-Bausatzes Bedienungsanleitung BACKOFEN Français, 22 Espanol, 32 Portuges, 42 Deutsch, 62 Nederlands, 52

! Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. ! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit. Aufstellung ! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften bezüglich der getrennten Müllsammlung zu entsorgen ( siehe Vorsichtsmaßregeln und Hinweise

! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen. Einbau Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

• Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material gefertigt sein.

• Bei Möbeln aus Furnierholz muss der verwendete Leim einer Temperatur von 100°C standhalten.

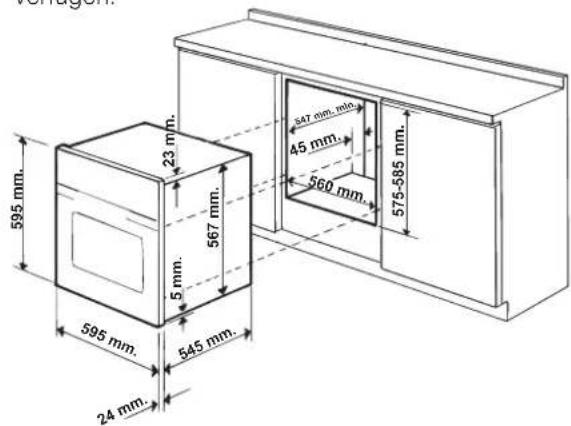

• Für den Einbau des Backofens in einen Unterschrank

siehe Abbildung ) oder einen Hochschrank muss das entsprechende Möbel über folgende Abmessungen verfügen: ! Nach dem Einbau des Gerätes muss eine Berührung mit den Elektroteilen ausgeschlossen sein. Die auf dem Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt. Belüftung Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt ( siehe Abbildungen

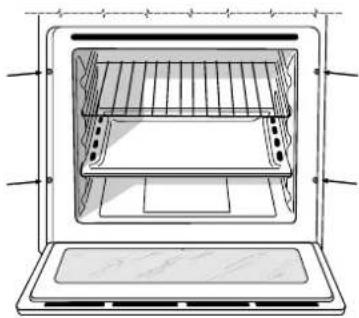

Zentrierung und Befestigung Zur Befestigung des Gerätes am Möbel: Öffnen Sie die Backofentür und schrauben Sie die 4 Holzschrauben in die 4 im Backofenrahmen vorgesehenen Löcher ein. ! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne ein Werkzeug zu Hilfe nehmen zu müssen, nicht möglich ist. Elektroanschluss ! Die mit einem Dreileiterkabel ausgerüsteten Backöfen sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild angegebenen Spannung und Frequenz ausgelegt ( siehe unten

TYPENSCHILD Abmessungen Breite 43,5 cm Höhe 32 cm Tiefe 40 cm Nutzvolumen Liter 56 Elektrischer Anschluss Spannung 220-230V ~ 50/60Hz oder 50Hz (siehe Typenschild) maximale Leistungsaufnahme 2250W ENERGIE-ETIKETT Richtlinie 2002/40/EG über die Etikettierung von Elektrobacköfen. Norm EN 50304 Modelle mit Kühlgebläse Energieverbrauch Natürliche Konvektion Heizfunktion: Standard Plus Deklarierte Energieverbrauchsklasse Erzwungene Konvektion Heizfunktion: Echte Heißluft Modelle ohne Kühlgebläse Energieverbrauch Erzwungene Konvektion Heizfunktion: Echte Heißluft Deklarierte Energieverbrauchsklasse Natürliche Konvektion Heizfunktion: Standard Plus

Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EWG vom 15/12/04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen - 2002/96/EC und nachfolgenden Änderungen

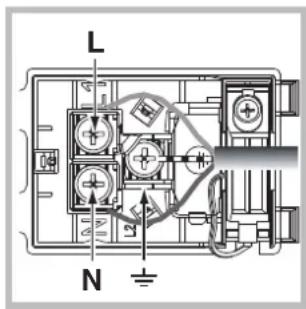

Anschluss des Netzkabels

Klemmengehäuse öffnen, indem die seitlichen Zungen des Deckels mithilfe eines Schraubenziehers angehoben werden. Deckel abziehen ( siehe Abbildung

Netzkabels: Schrauben Sie die Schraube der Kabelklemme sowie die drei Schrauben der Kontakte L-N- heraus. Befestigen Sie die Drähte dann unter Beachtung der entsprechenden Farben unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/Grün

3. Befestigen Sie das Kabel in der entsprechenden

4. Schließen Sie den Deckel des Klemmengehäuses.

Anschluss des Versorgungskabels an das StromnetzVersehen Sie das Kabel mit einem Normstecker für dieauf dem Typenschild angegebene Belastung (siehenebenstehende Tabelle Wird das Gerät direkt an das Stromnetz angeschlossen,ist zwischen Stromnetz und Gerät ein allpoliger, der Lastund den einschlägigen Vorschriften entsprechenderSchalter mit einer Mindestöffnung der Kontakte von 3mm zwischenzuschalten. (Der Erdleiter darf vomSchalter nicht unterbrochen werden.) DasVersorgungskabel muss so verlegt werden, dass es ankeiner Stelle einer Temperatur ausgesetzt wird, die 50°Cüber der Raumtemperatur liegt.! Der Installateur ist für den ordnungsgemäßenelektrischen Anschluss sowie die Einhaltung derSicherheitsvorschriften verantwortlich.Vor dem Anschluss stellen Sie bitte sicher, dass:• die Steckdose geerdet ist und den gesetzlichenBestimmungen entspricht;• die Steckdose für die maximale Leistungsbelastungdes Gerätes ausgelegt ist, die auf dem Typenschildangegeben ist (siehe unten

• die Versorgungsspannung im Bereich der auf demTypenschild angegebenen Werte liegt (siehe unten

• die Steckdose mit dem Gerätestecker kompatibel ist.Sollte dies nicht der Fall sein, wechseln Sie bitte dieSteckdose oder den Stecker aus; verwenden Siekeine Verlängerungen und Mehrfachsteckdosen.! Elektrokabel und Steckdose müssen bei installiertemGerät leicht zugänglich sein.! Das Kabel darf nicht gebogen oder eingeklemmtwerden.! Das Kabel muss regelmäßig kontrolliert werden unddarf nur durch autorisiertes Fachpersonal ausgetauschtwerden (siehe Kundendienst ! Der Hersteller lehnt jede Verantwortung ab, fallsdiese Vorschriften nicht eingehalten werden sollten.

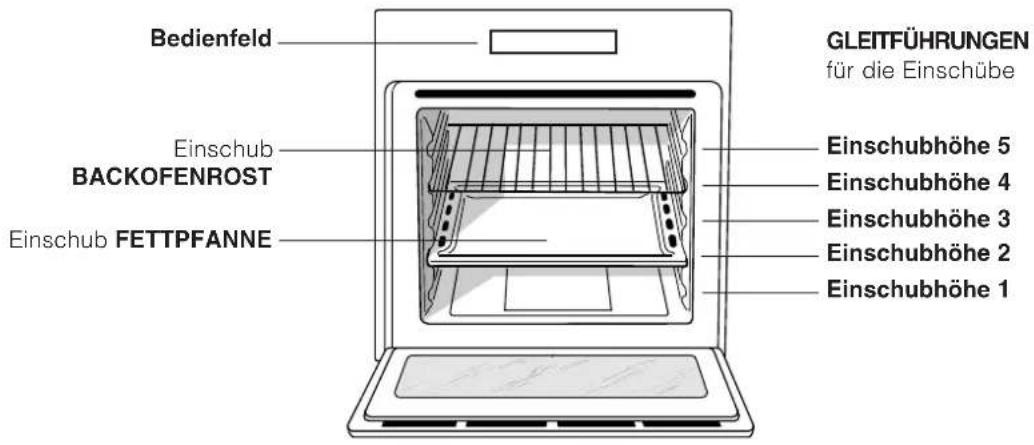

• Nur bei einigen ModellenBedienfeldEinschubBACKOFENROSTEinschub FETTPFANNEGLEITFÜHRUNGENfür die Einschübe Beschreibung des Gerätes Geräteansicht Bedienfeld Einschubhöhe 5Einschubhöhe 4Einschubhöhe 3Einschubhöhe 2Einschubhöhe 1DrehknopfPROGRAMMEDrehknopfTHERMOSTATDrehknopfKURZZEITWECKER KontrollleuchteTHERMOSTATDrehknopfPROGRAMMEDrehknopfTHERMOSTATKontrollleuchteTHERMOSTATDrehknopfPROGRAMMEDrehknopfTHERMOSTAT Drehknopf

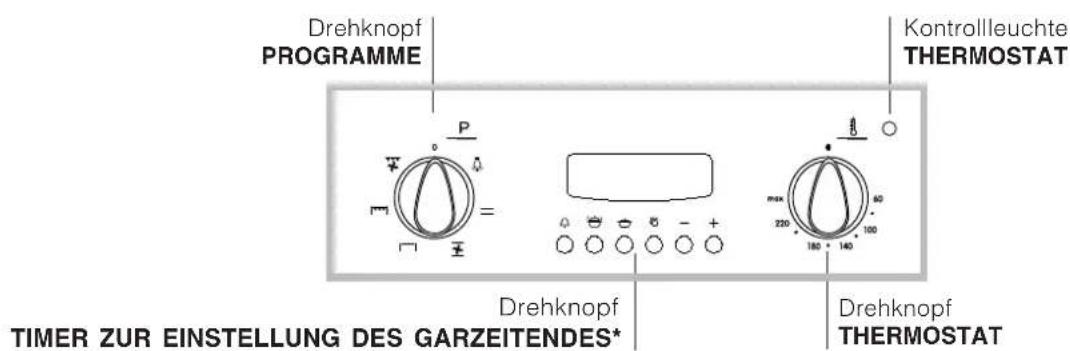

TIMER ZUR EINSTELLUNG DES GARZEITENDES*

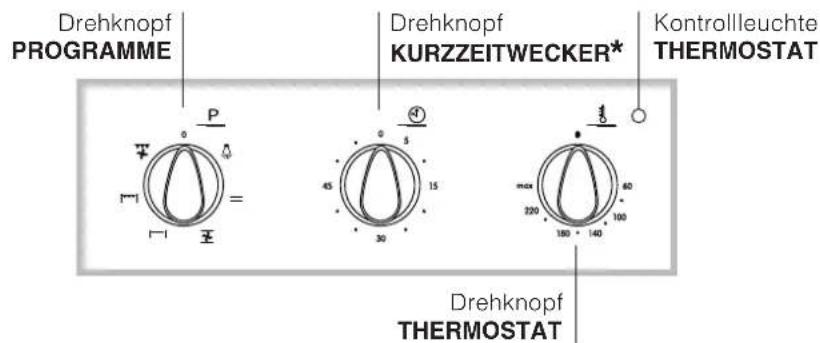

KontrollleuchteTHERMOSTAT Drehknopf

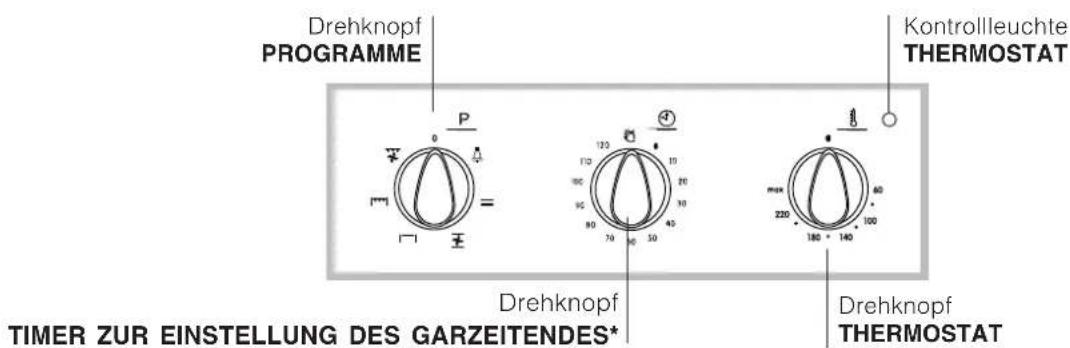

TIMER ZUR EINSTELLUNG DES GARZEITENDES*66

! Bei erstmaliger Inbetriebnahme sollte der leereBackofen für etwa eine Stunde bei Höchsttemperaturund geschlossener Backofentür in Betrieb genommenwerden. Schalten Sie das Gerät dann aus, öffnen Sie dieBackofentür und lüften Sie die Küche. Der bei diesemVorgang entstehende Geruch wird durch dasVerdunsten der zum Schutz des Backofensaufgetragenen Stoffe verursacht. Inbetriebsetzung des Backofens 1. Wählen Sie das gewünschte Garprogramm durchDrehen des Knopfes PROGRAMME aus.2. Stellen Sie die Temperatur durch Drehen des KnopfesTHERMOSTAT ein. Eine Liste von Garprogrammen nebstder empfohlenen Temperaturen kann in der Back-/Brat-Tabelle eingesehen werden (siehe Programme 3. Die auf Dauerlicht eingeschaltete KontrollleuchteTHERMOSTAT zeigt an, dass die Vorheizphaseabgeschlossen ist. Geben Sie die zu garenden Speisenin den Backofen.4. Während des Garvorgangs sind folgendeEinstellungen jederzeit möglich:- Änderung des Garprogramms durch Betätigen desDrehknopfes PROGRAMME;- Änderung der Temperatur mit Hilfe des DrehknopfesTHERMOSTAT;- Unterbrechung des Garvorgangs durch Drehen desKnopfes PROGRAMME auf die Position „0“.

Bei den mit elektronischem Programmierer ausgerüsteten Geräten muss bei Einsatz des Elektro- Backofens die Taste

gedrückt werden, (auf dem Display erscheint das Symbol

), bevor die gewünschte Garfunktion eingestellt wird. ! Stellen Sie niemals Kochgeschirr auf denBackofenboden, da dadurch das Email beschädigtwerden könnte.! Stellen Sie Ihr Kochgeschirr stets auf den mit demGerät gelieferten Backofenrost.KühlluftgebläseUm die Temperaturen an den äußeren Teilen desBackofens abzusenken, sind einige Modelle mit einemKühlluftgebläse ausgestattet. Dieses erzeugt einenLuftstrahl, der zwischen Bedienfeld und Backofentüraustritt.! Nach Abschluss des Garvorgangs bleibt das Gebläsesolange in Betrieb, bis der Backofen ausreichendabgekühlt ist. Backofenlicht Um dieses einzuschalten, drehen Sie den KnopfPROGRAMME auf . Es bleibt eingeschaltet, wenn einGarprogramm eingestellt wird. Bedienung des Kurzzeitweckers

1. In erster Linie muss das Läutewerk durch eine fastkomplette Umdrehung (nach rechts) des KnopfesKURZZEITWECKER aufgezogen werden.2. Um die gewünschte Zeit einzustellen drehen Sie denKnopf wieder zurück, bis die auf dem KnopfKURZZEITWECKER angegebenen Minuten mit dem aufdem Bedienfeld befindlichen Bezugszeichenübereinstimmen.3. Der Kurzzeitwecker ist eine Minutenuhr: Nach Ablaufder Zeit ertönt ein akustisches Signal.! Der Kurzzeitwecker steuert nicht das Ein- undAusschalten des Backofens. Einsatz des TIMERS ZUR EINSTELLUNG DES GARZEITENDES*

1. In erster Linie muss das Läutewerk durch eine

fast komplette Umdrehung (nach rechts) des Drehknopfes TIMER ZUR EINSTELLUNG DES GARZEITENDES aufgezogen werden.

2. Um die gewünschte Zeit einzustellen drehen Sie

den Knopf wieder zurück, bis die auf dem Drehknopf TIMER ZUR EINSTELLUNG DES GARZEITENDES angegebenen Minuten mit dem auf dem Bedienfeld befindlichen Bezugszeichen übereinstimmen.

3. Nach Ablauf der Zeit ertönt ein akustisches Signal

und der Backofen wird ausgeschaltet.

4. Bei abgeschaltetem Backofen kann der TIMER

ZUR EINSTELLUNG DES GARZEITENDES als normaler Kurzzeitwecker eingesetzt werden. ! Bei Einsatz des Backofens im Handbetrieb, d.h. unter Ausschluss des Garzeit-Timers, muss der Drehknopf TIMER ZUR EINSTELLUNG DES GARZEITENDES auf das Symbol gedreht werden.

• Nur bei einigen Modellen Inbetriebsetzung und Gebrauch67

Garprogramme ! Für alle Programme kann eine Gartemperatur von 60° bis MAX. eingestellt werden, mit Ausnahme der Programme:

• GRILL (hier empfiehlt sich die Einstellung MAX.)

Überbacken/Bräunen (es empfiehlt sich, die Temperatur von 200°C nicht zu überschreiten). Programm Standard Plus Es setzen sich die beiden Heizelemente, das untere und das obere, in Betrieb. Bei dieser Garart verwenden Sie bitte nur eine Einschubhöhe: Bei gleichzeitigem Garen bzw. Backen auf mehreren Ebenen ist keine gleichmäßige Hitzeverteilung gewährleistet. Programm Echte Heißluft Es schalten sich beide Heizelemente (das obere und das untere) ein, und das Gebläse wird in Betrieb genommen. Da die Hitze im gesamten Backofen konstant ist, werden die Speisen sehr gleichmäßig gegart und gebräunt. Es kann auf maximal zwei Einschubhöhen gleichzeitig gegart werden. Programm OBERHITZE Das obere Heizelement schaltet sich ein. Diese Funktion kann zum kurzen Überbacken bereits gegarter Gerichte verwendet werden. Programm GRILL Das obere Heizelement schaltet sich ein. Durch die äußerst hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze wird das Fleisch auf der Oberseite rasch gebräunt, somit tritt kein Fleischsaft aus und das Fleisch bleibt zarter. Die Grillfunktion eignet sich ganz besonders für solche Speisen, die eine äußerst hohe Oberhitze verlangen: Rinder- und Kalbssteaks, Entrecôte, Fleischfilet, Hamburger usw. ...

Der Abschnitt “Praktische Back-/Brathinweis” enthält einige Beispiele zum Einsatz des Backofens. Garen Sie bei geschlossener Backofentür. Programme Programm Überbacken/Bräunen Das obere Heizelement schaltet sich ein, und das Gebläse wird in Betrieb gesetzt. Zusätzlich zu der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speisenoberflächen verhindert, und die Hitze dringt tiefer in die Speisen ein. Garen Sie bei geschlossener Backofentür. Praktische Back-/Brathinweise ! Verwenden Sie beim Heißluftgaren nicht die Einschubhöhen 1 und 5: Sie sind zu direkt der Heißluft ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen könnten. ! Setzen Sie beim Garen mit den Programmen GRILL und Überbacken/Bräunen die Fettpfanne zum Auffangen von abtropfendem Fett oder Fleischsaft auf Einschubhöhe 1 ein. Echte Heißluft

• Verwenden Sie die Einschubhöhen 2 und 4, wobei die

2. Ebene für die Speisen verwendet werden sollte, die

mehr Hitze verlangen.

• Setzen Sie die Fettpfanne in die untere und den Grillrost in die obere Führung ein. GRILL

• Schieben Sie den Grillrost in die Führung 3 oder 4 ein, und legen Sie die zu garenden Speisen auf die Mitte des Grillrostes.

• Es empfiehlt sich, die höchste Energiestufe zu verwenden. Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird durch einen Thermostaten gesteuert. PIZZA

• Zum optimalen Garen einer Pizza verwenden Sie das Programm Echte Heißluft

• Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Rost. Bei Verwendung der Fettpfanne wird die Garzeit verlängert, und man wird kaum eine knusprige Pizza erhalten.

• Bei reich belegten Pizzas ist es ratsam, den Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugeben.68

Back-/Brattabelle Programme Speisen Gew. (kg) Einschubhöhe Vorheizzeit (Minuten) Empfohlene Temperatur Garzeit (Minuten) Standard Plus Ente Kalbs- oder Rinderbraten Schweinebraten Gebäck Torten

65-75 70-75 70-80 15-20 30-35 Echte Heißluft Pizza (auf 2 Ebenen) Lasagne Lamm Brathähnchen + Kartoffeln Makrelen Plum Cake Windbeutel (auf 2 Ebenen) Gebäck (auf 2 Ebenen) Biskuitböden (auf 1 Ebene) Biskuitböden (auf 2 Ebenen) Quiche

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 Oberhitze Nachgaren von Speisen - 3/4 15 220 - Grill Seezungen und Tintenfische Tintenfisch- und Krebsspieße Kabeljaufilet Gegrillte Gemüse Kalbsteaks Koteletts Hamburger Makrelen Toasts

10-15 15-20 15-20 7-10 15-20 2-3 Überbacken/ Bräunen Gegrilltes Hähnchen Tintenfische

Der elektronische Garprogrammierer Dieser ermöglicht, den Backofen oder den Grill für folgende Funktionen zu programmieren:

• verzögerter Start bei vorbestimmter Garzeit;

• sofortiger Start bei vorbestimmter Garzeit;

• Minutenuhr. Tastenfunktionen:

: Zeitschaltuhr Stunden und Minuten

: Manuelle Schaltung : Rückstellen der Zeiten

: Vorstellen der Zeiten Einstellen der Digitaluhr Nach dem Netzanschluss oder nach einem Stromausfall blinkt auf dem Display die Anzeige:

• Drücken Sie gleichzeitig die Tasten und und stellen Sie anschließend (innerhalb von 4 Sekunden) mittels der Tasten und die genaue Uhrzeit ein. Mittels der Taste wird die Zeit erhöht. Mittels der Taste wird die Zeit herabgesetzt. Eine eventuelle Änderung der Uhrzeit kann auf folgende Weise erfolgen:

1. Oberes gänzlich neu wiederholen

2. Die Taste drücken und daraufhin mittels der Tasten

und die Uhrzeit korrigieren. Lautstärkenregelung des Alarmsignals Nach Einstellung der Uhr und entsprechender Bestätigung, kann mittels der Taste die Lautstärke des Alarmsignals reguliert werden. Manueller Backofenbetrieb Nach Einstellen der Uhrzeit schaltet der Programmierer automatisch auf manuelle Betriebsweise. Anmerkung:Anmerkung: Anmerkung:Anmerkung: Anmerkung: Drücken Sie die Taste , um nach einem Garvorgang im “Automatikbetrieb” auf manuelle Betriebsweise zurückzuschalten. Verzögerter Start bei vorbestimmter Garzeit In einem solchen Fall muss die Garzeit d.h. die Dauer, sowie die als Garende vorgesehene Uhrzeit eingestellt werden. Nehmen wir an, das Display zeige 10.00 Uhr an:

1. Drehen Sie den Backofen-Reglerknopf auf die gewünschte

Betriebsweise und Temperatur (z.B.: statischer Backofen, 200°C)

2. Drücken Sie die Taste

und stellen Sie daraufhin (innerhalb 4 Sekunden) über die Tasten und die gewünschte Garzeit (Dauer) ein. Nehmen wir als Beispiel eine Garzeit von 30 Minuten; auf dem Display erscheint die Anzeige:

Nach Freigabe der Taste, erscheint nach 4 Sekunden wieder die laufende Uhrzeit mit dem Symbol

und der Anzeige “auto““auto“ “auto““auto“ “auto“

3. Drücken Sie die Taste und stellen Sie anschließend durch

Drücken der Tasten und die als Garende bestimmte Uhrzeit ein, nehmen wir an 13,00 Uhr

4. Wird die Taste wieder freigelassen, erscheint nach 4

Sekunden auf dem Display wieder die laufende Uhrzeit:

Das Leuchten der Anzeige “auto““auto“ “auto““auto“ “auto“ ist ein Zeichen dafür, dass eine automatische Betriebsweise für Garzeit und Garzeitende programmiert worden ist. Der Backofen schaltet sich also automatisch um 12.30 Uhr ein, um nach 30 Minuten wieder abzuschalten. Bei eingeschaltetem Backofen leuchtet für die gesamte Kochzeit das Kochtopfsymbol . Durch Druck auf die Taste kann die eingestellte Garzeit bzw. -dauer jederzeit visualisiert werden, und durch Druck auf die Taste die als Garende vorgesehene Uhrzeit. Nach Ablauf der Garzeit ertönt ein akustisches Signal; um dieses auszuschalten drücken Sie eine beliebige Taste, mit Ausnahme der Tasten und

Sofortiger Start bei vorbestimmter Garzeit Wird nur die Gardauer programmiert (Punkt 1 und 2 des Abschnitts “Verzögerter Start bei vorbestimmter Gardauer”) startet der Backofen sofort. Löschen eines gespeicherten Programms Drücken Sie die Taste , bringen Sie dann mittels der Taste die Zeit wieder auf

und drücken Sie daraufhin die Taste manuelle Betriebsweise . Kurzzeitwecker-FunktionKurzzeitwecker-Funktion Kurzzeitwecker-FunktionKurzzeitwecker-Funktion Kurzzeitwecker-Funktion Bei dieser Funktion wird eine Zeit mit rückläufigem Ablauf eingestellt. Diese Funktion steuert weder das Ein- noch das Ausschalten des Backofens; nach abgelaufener Zeit ertönt nur ein akustisches Signal. Bei Druck auf die Taste erscheit die Anzeige:

Stellen Sie über die Tasten und die gewünschte Zeit ein. Wird die Taste wieder freigelassen, setzt sofort die Zeitrechnung ein; auf dem Display erscheint die laufende Uhrzeit.

Nach abgelaufener Zeit ertönt ein akustisches Signal, das durch Druck auf eine beliebige Taste (mit Ausnahme der Tasten und ) ausgeschaltet werden kann. Das Symbol erlischt. Ändern und Löschen der Daten

• Die gespeicherten Daten können jederzeit durch Druck auf die entsprechende Taste und Drücken der Taste oder gelöscht werden.

• Wird die Garzeit gelöscht, wird automatisch auch das Garende gelöscht und umgekehrt.

• Bei programmierter Betriebsart akzeptiert das Gerät als Garende keine Zeiten, die vor dem vom Gerät selbst vorgesehenen Garbeginn liegen.70

Vorsichtsmaßregeln und Hinweise ! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

• Benutzen Sie zum Verschieben des Gerätes stets die sich seitlich am Backofen befindlichen Gerätegriffe.

• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.

• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

• Während das Gerät in Betrieb ist, können die Heizelemente und einige Stellen an der Ofentür sehr heiß werden. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.

• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen.

• Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.

• Fassen Sie den Griff zur Türöffnung stets in der Mitte an. An den Seiten könnte er heiß sein.

• Verwenden Sie stets Backofenhandschuhe .

• Kleiden Sie den Boden des Backofens nicht mit Aluminiumfolie aus.

• Legen Sie keine entzündbaren Materialien in den Backofen: Sie könnten sich entzünden, wenn sich das Gerät versehentlich einschaltet.

• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position ””/““ befinden, wenn das Gerät nicht in Betrieb ist.

• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Stecker selbst.

• Ziehen Sie vor der Reinigung oder Wartungsarbeiten stets den Stecker aus der Steckdose.

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst ( siehe Kundendienst

• Stellen Sie bitte keine schweren Gegenstände auf der geöffneten Backofentür ab.

• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.

• Kinder dürfen nicht mit dem Gerät spielen. Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. Energie sparen und Umwelt schonen

• Für einen sparsamen Energieverbrauch verwenden Sie den Backofen - insbesondere für die Pyrolyse- Selbstreinigung - in den Stunden zwischen dem späten Nachmittag und dem frühen Morgen.

• Es empfiehlt sich, das Garprogramm GRILL en Überbacken/Bräunen stets bei geschlossener Backofentür zu verwenden: Dadurch erzielen Sie nicht nur optimale Ergebnisse, sondern sparen auch Energie (ca. 10%).

• Halten Sie die Dichtungen sauber und in einem einwandfreien Zustand, so dass sie gut an der Tür anliegen und keine Wärmeverluste verursachen.71

3. fassen Sie die Tür an denbeiden äußeren Seiten undschließen Sie sie langsam,jedoch nicht ganz. Und ziehenSie dann die Tür zu sich hin ausden Scharnieren heraus ( siehe Abbildung

In umgekehrter Reihenfolge wirddie Backofentür wiederangebracht.Überprüfung der DichtungenKontrollieren Sie in regelmäßigen Abständen denZustand der Dichtung rund um die Backofentür. WendenSie sich im Falle einer Beschädigung dieser Dichtung anIhre nächstgelegene Kundendienststelle ( siehe Kundendienst ). Es empfiehlt sich, den Backofen bis zurerfolgten Reparatur nicht in Gebrauch zu nehmen. Lampenaustausch Verfahren Sie zum Austausch der Backofenlampe wie folgt:1. Drehen Sie die Glasabdeckung der Lampenhalterungheraus.2. Schrauben Sie die Lampe heraus und ersetzen Sie siedurch eine neue Lampe desselben Typs: Leistung 25 W,Sockel E 14.3. Bringen Sie die Glasabdeckung wieder an ( siehe Abbildung

Kundendienst Geben Sie bitte Folgendes an:• das Gerätemodell (Mod.)• die Seriennummer (S/N).Letztere Informationen finden Sie auf dem Typenschild,das sich auf dem Gerät und/oder der Verpackungbefindet. Abschalten Ihres Gerätes vom Stromnetz Vor jeder Reinigung und Pflege ist das Gerät vomStromnetz zu trennen. Reinigung des Gerätes

• Die emaillierten oder aus Edelstahl gefertigtenAußenteile des Gerätes sowie die Gummidichtungenkönnen mit einem mit lauwarmem Wasser und einemneutralen Reinigungsmittel getränkten Schwammgereinigt werden. Sollten die Flecken nur schwer zuentfernen sein, verwenden Sie spezielleReinigungsmittel. Es ist ratsam, die Teile nach derReinigung gut nachzuspülen und trockenzureiben.Benutzen Sie auf keinen Fall Scheuermittel odersonstige scharfe Reiniger.• Der Backofen sollte möglichst nach jedem Gebrauch,solange er noch leicht warm ist, gereinigt werden.Verwenden Sie hierzu warmes Wasser und einReinigungmittel, spülen Sie mit Wasser nach undreiben Sie den Backofen mit einem weichen Tuchtrocken. Vermeiden Sie Scheuermittel.
• Das Zubehör lässt sich mit Ausnahme der Gleitschienen wie normales Geschirr (auch im Geschirrspüler) reinigen. ! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte. Reinigung der Backofentür Reinigen Sie die Backofentür aus Glas bitte nur mit einem weichen Schwamm und mildem Spülmittel und trocknen Sie sie abschließend mit einem weichen Tuch. Verwenden Sie keine rauen, scheuernden Materialien oder scharfkantige, metallische Schaber, da diese Kratzer auf ihrer Oberfläche hinterlassen und das Zerbrechen des Glases zur Folge haben können. Trocknen Sie es anschließend mit einem weichen Tuch. Um den Backofen mühelos gründlich reinigen zukönnen, kann die Backofentür abgenommen werden:1. Öffnen Sie die Tür ganz

2. klappen Sie die seitlich anden beiden Scharnierenbefindlichen Hebel hoch unddrehen Sie diese (

Reinigung und Pflege72

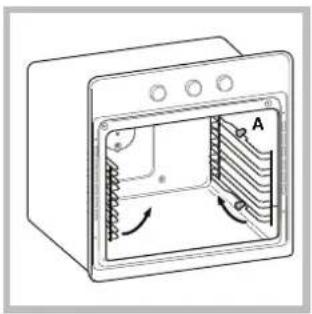

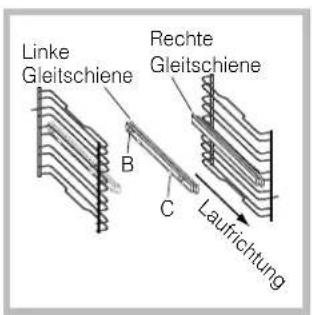

06/2011 - 195045869.11 XEROX FABRIANO Montage des Gleitschienen-Bausatzes Verfahren Sie zur Montage der Gleitschienen wie folgt:

beiden Rahmen aus den Abstandsstücken A heraus siehe Abbildung

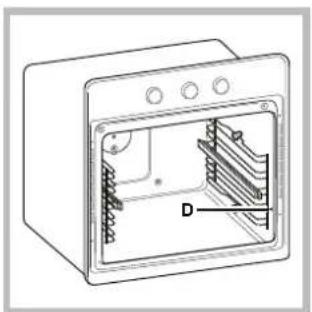

Einschubebene, auf der Sie die Gleitschiene einsetzen möchten. Setzen Sie auf den Rahmen zuerst das Einrastteil B und dann das Einrastteil C auf. Achten Sie hierbei auf die Laufrichtung zum Auszug der Gleitschiene.

3. Befestigen Sie die

mit den Gleitschienen versehenen beiden Rahmen in den entsprechenden Löchern der Backofenwände ( siehe Abbildung ). Die oberen Löcher sind für den linken Rahmen bestimmt, die unteren dagegen für den rechten Rahmen.

4. Stecken Sie die Rahmen abschließend wieder auf

die Abstandsstücke A auf. ! Setzen Sie die Gleitschienen nicht auf Position 5 ein.

Linke GleitschieneRechte GleitschieneLaufrichtung
