MANUALE UTENTE FIE 61 K.A (AN) INDESIT

Collegamento elettrico

Targhetta caratteristica

Descrizione dell'apparecchio' 4

Vista d'insieme

Pannello di controlo

Avvioutilizzo'5

Avviare il forno

Utilizzare il timer

programmi' 6-7

Programmi di cottura

Consigli pratici di cottura

Tabella cottura

precazioni e consigli' 8

Sicurezza generale

Smaltimento

Risparmjare rispettare I'ambiente

Manutenzione e cura' 9

Escudere la corrente ellettrica

Pulire 'appareccchio

pulire la porta

Sostituire la lampadina

Assistenza' 10

Assistenza attiva 7 giorni su 7

I'importante conservare Anythingo libretto per poterlo consultare in ogni momento In caso di vendita di cessione o di trasloco assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sui funzionamento e sui relativi avvertimenti

! Leggere attendamente | eistruzioni: ci sono importanti informazioni sull'installazione' sull'uso e sull'scjurezza

posizioniamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (Vedi Precauzionj e consiglio).

! L'installazione va effettuata secondo什麽
istruzione e da personale professionalmente
qualificato Una errata installazione puo causare danni a persona: animali o cose

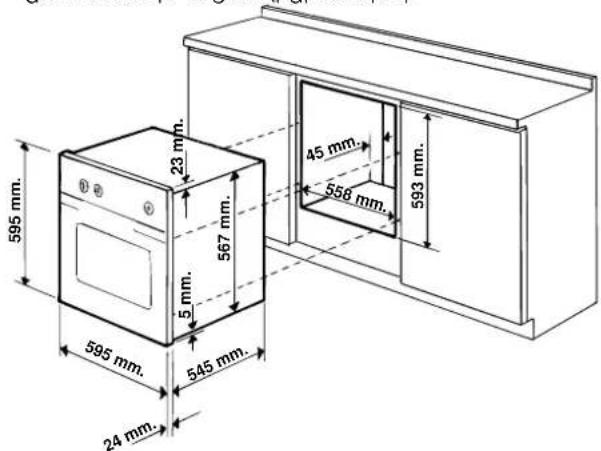

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

i pannelli adiacenti il forno devono essere di materjale resistente ai calore;
- nel caso di mobili in legno impiallacciato'le colle devono essere resistenti alla temperatura di 100^
per l'incasso del forno' sia nel caso di inserimento sottotavolo (vedi figura) che a colonna' il mobile deve avere le seguenti dimensioni:

! Una volta incassato l'apparecchio non debbono.
essere possibili contatti con le parti elettriche.
Le dichiarazioni di consumo indicate in targhetta
caratteristiche sono state misurate con quello tipo di
installazione:

Aerazione

Per garantire una buona aerazione è necessario eeliminare la parete posteriore del vano è preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure)

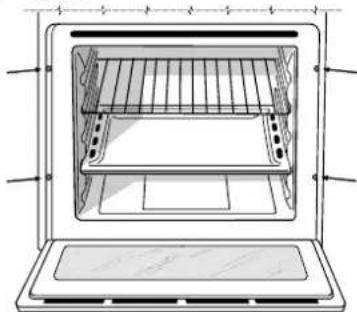

Centraggio e fissaggio

Per fissare l'apparecchio al mobile: après la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale

! Tutte le parti che assicurano la protezione debbono.
essere fissate in modo tale da non poter essere tolte
senza l'ajuto di quale utensile

Collegamento elettrico

! I forn di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata' con tensione e frequenza indicate nella targhetta caratteristica (vedi sotto).

Montaggio del cavo di alimentazione

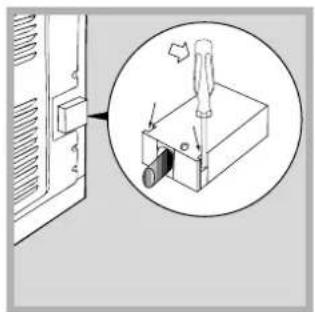

1' Aprire la morsettiera facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (Vedi figura)

2 Mettere in opera il
cavo di alimentazione:
svitare la vite del
serracavo e le tre viti
dei contatti L^-1e e poi
fissare i cavetti sotto
le teste delle viti

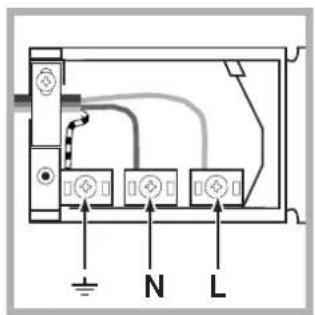

rispettando i colori Blu
(N) Marrone (L) Giallo
Verde (Vedi figura)

3' Fissare il cavo nll'apposito fermacavo
4 Chiudere il coperchio della morsettiera

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico.
indicato nella targhetta caratteristica (Vedi a fianco).
In caso di collegamento diretto alla rete e necessario.
interporre tra l'apparecchio e la rete un interrottore
onnipolare con aperture minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in
vigore (il filo di terra non delve essere interrotto
dall'interruttore). Il cavo di alimentazione delve essere
posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sja a norma di legge;

• la presa sja in grado di sostarare il carico massimo di potenza della macchina'indicato nella targhetta caratteristiche (vedi除去)

• la tensione di alimentazione sja compresa nei valori nella targhetta caratteristica (vedi sostto);

• la presa sia compatibile con la spina dell'apparecchio: In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple

! Ad appareccchio installato' il cavo elettrico e la presa della corrente devono essere lavoramente raggiungibili

! Il cavo non deve subire piegature o compressioni
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (Vedi Assistenza)

! L'azienda declina ogni responsabilità qualoraqueste norme non vengano rispettate

TARGHETTA CARATTERISTICHE
Dimensioni	larghezza cm 43'5 altezza cm 32 profondità cm 40
VOLUME	lt' 56
Collegamenti elettrici	tensione a 220-230V ~ 50/60Hz potenza massima assorbita 2800W
ENERGY LABEL	Direttiva 2002/40/CE sull'etichetta dei fornì elettrici Norma EN 50304 Consumo energia convezione Naturale - funzioni di riscaldamento: Tradizione; Consumo energia dichiarazione Classe convenzione Forza-tà - funzioni di riscaldamento: pasticceria
CE	Questa apparecchiatura è conforme alle seguenti Diretti Comunitarie: ~73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni ~89/336/CEE del 03/05/89 (Compatibility Elettromagnetica) e successive modificazioni ~93/68/CEE del 22/07/93 e successive modificazioni

Descrizione dell'apparecchio

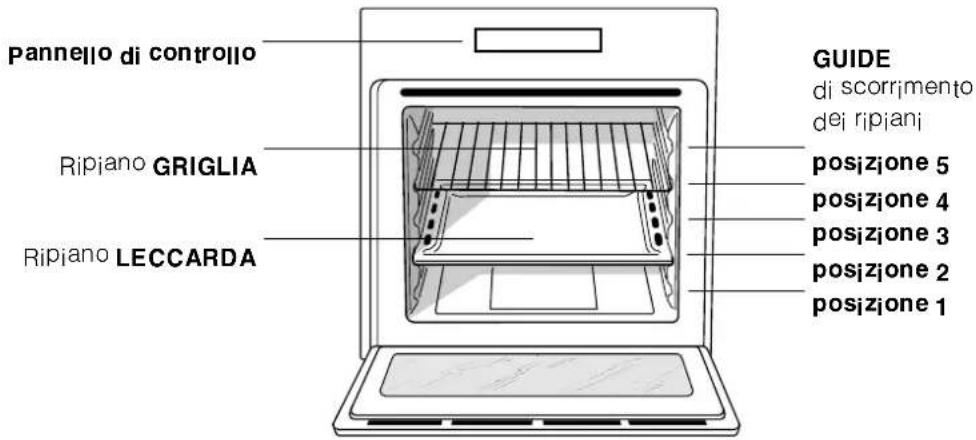

Vista d'insjeme

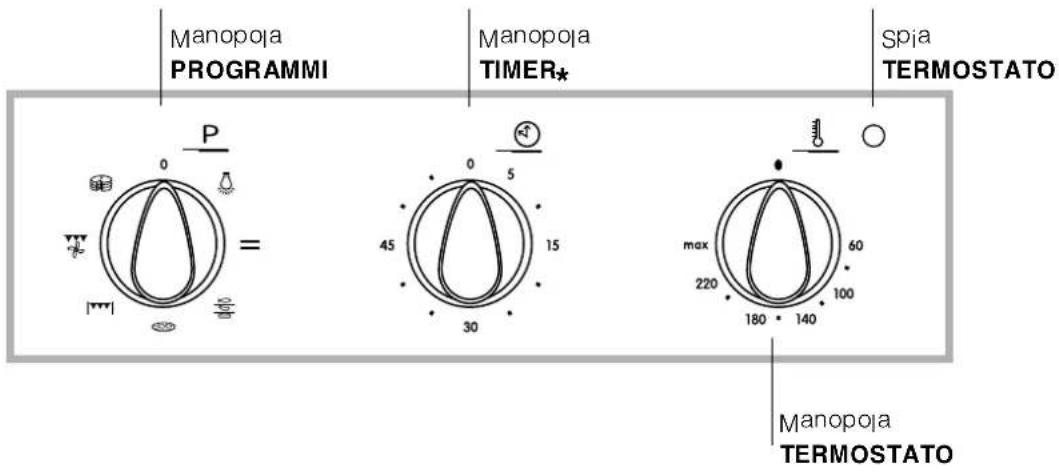

panello di controlo

Presente solo in a|cun; mode||

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato ai massimo e a porta chiusa' Poi spegnere' après la porta del forno e aerare il locale' L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno

Avviare ilorno

1. Selezionare il programma di cottura desiderato.
   ruotando la manopola PROGRAMMI
   2° Scegliere la temperatura ruotando la manopola TERMOSTATO' Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).
   3' La spia TERMOSTATO accesa indica la fase di riscaldamento fino alla temperatura impostata
   4' Durante la cottura è sempre possibile:
   modificare il programma di cottura agendo sull' manopola PROGRAMMI;
2. modificare la temperatura agendo sulla manopola TERMOSTATO;
   interrompere la cottura riportando la manopola PROGRAMMI in posizione "0"

Non appoggiare mai oggetti sul fondo del forn o, perché si rischiano danni allo smalto
! Porre sempre i recipienti di cottura sulla griglia in dotazione'

ventilazione di raffreddamento

Per ottenere una riduzione delle temperature esterne alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d'aria che esce tra il pannello di controllo e la porta del forno.

! A fine cottura la ventola rimane attiva finché il fornon non è sufficientemente freddo

Luce del forno

Si accende selezionando con la manopola PROGRAMMI: Rimane accesa quando si selezione un programma di cottura

Utilizzzare il timer\*

1° Occorre anzitutto caricare la suoneria' ruotando la manopola TIMER di un giro quasi completo in senso orarjo
2' Tornado indietro in senso antiorario' impostare il tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo
3' Il timer è un contaminuti: a tempo scaduto émette un segnale acustico'
!I timer non controlla I'accensione e Io spegnimento del forno

Programmi

Programmi di cottura

Per tutti i programmi è impostabile una temperatura tra 60^ e MAX, tranne:

BARBECUE (si consiglia di impostare solo su MAX);

GRATIN (si consiglia di non superare la temperatura di 200^ ).

Programma

FORNO TRADIZIONALE

Si attivano i due elementi riscaldanti inferiore e superiore. Con但这a cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura.

Programma

MULTICOTTURA

Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore è costante in tutto ilorno, l'aria cuoce e rosola il cibo in modo uniforme. É possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

Programma

BARBECUE

Si attiva 1 elemento riscaldante superiore. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un alla temperatura superficiale. Effettuare le cotture con la porta del forno chiusa.

Programma

GRATIN

Si attiva 1 elemento riscaldante superiore ed entra in funzione la ventola. Unisce all irradiazione termica unidirezionale, la circolazione forzata dell aria all interno delorno. Cio impedisce la bruciatura superficiale degli alimenti augmentando il potere di penetrazione del calore. Effettuare le cotture con la porta delorno chiusa.

Programma

FORNOPIZZA

Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calorie in prevalenza dal basso. Nel caso si utilizi più di un ripiano alla volta, è necessario cancellarli di posizione tra loro a meta cottura.

Programma

FORNO PASTICCERIA

Si attiva 1 elemento riscaldante posteriore ed intra in funzione la ventola, garantendo un calore delicato e uniforme all interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitatione) e preparazioni mignon su tre ripiani contemporaneamente.

Consigli pratici di cottura

Nelle cotture ventilate non utilizzato le posizioni dei ripiani 1 e 5: sono investite direttamente dall aria calda, che potrebbe provocare bruciature sui cibi delicati.

Nelle cotture BARBECUE e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi).

MULTICOTTURA

Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

Disporre la leccarda in basso e la griglia in alto.

BARBECUE

Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.

Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non restsa costamente accesa: il suo funzionamento è controllato da un termostato.

FORNOPIZZA

Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione.

Con la leccarda si allungano i tempi di cottura e dificilmente si ottiene una pizza croccante.

Nel caso di pizze molto farcite è consigliabile insere la mozzarella a metà cottura.

Tabella cottura

Programmi Alienti	Peso(Kg)	Posizione dei ripiani	preriscaldamento(minuti)	Temperatura consiggiata	Durata cottura(minuti)
FornoTradizioniale	AnatraArrostodi vitello o manzoArrostodi maiareBiscotti (di frolla)Crosiate	131313-3-313	1515151515	200200200180180	65°7570°7570°8015°2030°35
Multicottura	Pizza (su 2 ripiani)LasagneAgnelloPollo arrostodi paatéSgombroPlum'cakeBignè (su 2 ripiani)Biscotti(su 2 ripiani)Pan di spagna (su 1 ripiano)Pan di spagna (su 2 ripiani)Torte salate	12e412212222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222	1510101510101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101515	230180180170190180170151017017017017017017017017017017017017017017017017017017017017017017017017017017017017017017017017017017515MAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAXMAX MAX	15°2030°3540°4560°7030°3540°5020°2510°1515°2020°2525°30
Barbecue	Soglio e seppiSpiedini di calamari e gamberiFiletto di merluzzoVerdure alla grigliaBiSTECCA di vitelloCotoletteHamburgSGombriToast	14144430414444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444	5555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555	MAX6°8101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101	8°106°8101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010
Gratin	Pollo alla grigliàseppi	1515	225	200200	55°6030°35
Forno Pizza	PizzaArrostodi vitello o manzo	0512	1510	220220	15°2025°30
	Pollo	1203	10	180	60°70
Forno Pasticcerija	CrosiateTorta di fruttaPium'cakePan di spagnaCrèpes farcite (su 2 ripiani)Cake piccoli (su 2 ripiani)Salatiini di sognia al formaggio (su 2 ripiani)Biignè (su 3 ripiani)Biscotti (su 3 ripiani)Meringhe (su 3 ripiani)	05120333203	1515151515151515	180180180180180180180	20°3040°4540°5025°3030°3520°2515°2020°2518020°25

IT

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione'
L'apparecchio non va installato all'aperto nemmeno se lo spazio è riparato perché è molto pericoloso看清ario esesto a pioggia e temporali
Per movimentare l'apparecchio serviri s sempre delle apposite maniglie poste sui bianchi del forn o
Non toccare I macchina a piedi nuidi o con ie mani o i piedi bagnati o umidi
L'apparecchio devese essere usato per cuocere alimenti' solo da persona adulte e secondo le istruzioni riportate in quello libretto
- Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde' Fare attenzione a non toccarle e tenere i bambimi a distanza
- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno'
Non ostruire ie aperture di ventilazione e di smaltimento di calore
- Impugnare la maniglia di aperture della porta ai centro: ai lati potrebbe essere calda.
Utilizzare sempre guanti da forno per inserire o estrarre recipienti:
Non rivestire il fondo del forno con fogli di allumini o
Non ripore materiale infiammabile nel forno: se l'apparecchio vene messo inavvertamente in funzione potrebbe incendiarsi
Asscurasi sempre che le manopole siano nella posizione *o" quando l'apparecchio non e utilizzato
Non staccare la spina alla presa della corrente tirando il cavo bensi afferrando la spina

Non fare pulizia o manutenzione除去 avar prima staccato la spina alla rete elettrica
In caso di guasto in nessun caso accedere ai meccanismi interni per tentare una riparazione: Contattare l'Assistenza (Vedi Assistenza)
Non appoggiare oggetti pesanti sulla porta del forno aperta:

Smaltimento

• Smaltimento del materiale di imbalaggio: atteneri alle norme localiosi gli imbalaggi potranno essere riutilizzati:
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)' prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani: Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e ricicciaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata Per ulterori informazioni'ulla corretta dismissione degli elettrodomestici' i detentori potranno rivolgersi ai servizio pubblico preposto o ai rivenditori

Risparmiare er rispettare I'ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche
• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliorori risultati che per un sensibile risparmio di energia (10% circa)
• Mantenere efficienti e pulite le guarnizioni' in modulo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio alla rete di alimentazione elettrica

Pulire l'apparecchio

Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida' e sapone neutro'Se le macchie sono difficili da asportare usare prodotti specifici Si consiglia di sciacquare abbondamente e di asciugare dello pulizia Non usare polveri abrasive o sostanze corrosive
L'interno del forno va pulito preferibilmente ogni voltauponl'uso quando e ancorta tipeidoUsare acqua caldaedetersivo risciaquareeascugare con un panno morbidoEvitaregli abrasivi
Gli accessori possono essere |avati come normali stoviglie' anche in |avastoviglie

Pulire la porta

Pulire il vetro della porta con spugne e prodotti non abrasivi e ascugare con un panno morbido: Per una pulizia più accurata è possibile smontare la porta del forno:

1: après completenessa porta (ve di figura);

2' alzare eruotare ie levette.
postesulle due cerniere (vedi figura);

3' afferrare la porta ai due |ati esterni' richiudendoia lentamente ma non del tutto Poitirare la porta verso di se estraendola dalle cerniere (vedi figura) Rimontare la porta seguendo il procedimento in senso contrarjo

Controllare leguarnzioni

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno In caso risulti danneggiata rivolgersi al Centro Assistenza piu vicino (Vedi Assistenza) è consigliabile non usare il forno fino all'avvenuta riparazione'

Sostituire la lampadina

Per sostitutire la lampadina di illuminazione del forno:

1' Svitre il coperchio in vetro del portalampada
2' Svitare la lampadina e sostitui a con una analoga: potenza 25 W' attacco E 14
3' Rimontare il coperchio (vedi figura).

Comunicare:

• il modello della macchina (Mod')
• il numero di seriese (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristica posta sul'apparecchio e/o sul'imballo.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199'199'199* per essere messi subito in contatto con il Centro Assistenza Tecnica piu vicino al luogo da cui si chiama è Attivo 7 giorni su 7' sabato e domenica compresi' e non lascja mai inascoltata una richiesta

• Al costo di 14'25 centesi di Euro al minuto (iva inclusa) dal Lun' al Ven' dalle 08:00 alle 18:30' il Sab' dalle 08:00 alle 13:00 e di 5'58 centesi di Euro al minuto (iva inclusa) dal Lun' al Ven' dalle 18:30 alle 08:00' il Sab' dalle 13:00 alle 08:00 e i giorni festivi' per chi chiama dal Telefono fisso

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore Telefonico; per maggiori informazioni consultare il sito www indesit.com

Italiano' 1 English'11

Francais' 20

Espano' 29 Portuges' 38

Nederlands' 47

Deutsch' 56

FIE 61 K'A

FIE61K'AIX
