MODE D'EMPLOI FIE 61 K.A (AN) INDESIT

Français, 20 Espanol, 29 Portuges, 38

Sommaire Installation, 21-22 Positionnement Raccordement électrique Plaquette signalétique Description de lappareil, 23 Vue densemble Tableau de bord Mise en marche et utilisation, 24 Mise en marche du four Utilisation du minuteur Programmes, 25-26 Programmes de cuisson Conseils de cuisson Tableau de cuisson Précautions et conseils, 27 Sécurité générale Mise au rebut Economies et respect de lenvironnement Nettoyage et entretien, 28 Mise hors tension Nettoyage de lappareil Nettoyage de la porte Remplacement de lampoule déclairage Assistance FOUR Français, 20 Espanol, 29 Portuges, 38 ES PT Deutsch, 56

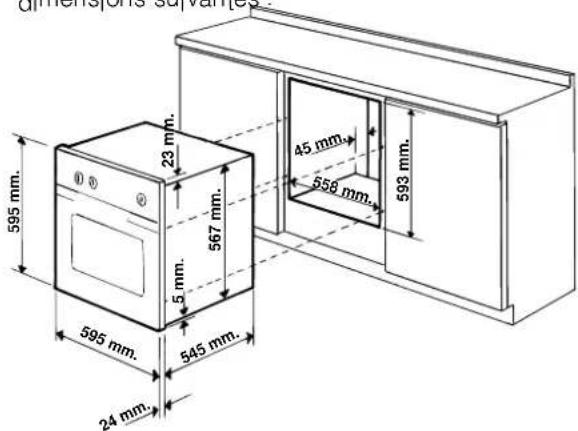

595 mm. 595 mm. 24 mm.545 mm. 5 mm. 567 mm. 23 mm. 593 mm. 45 mm.558 mm. Installation 560 mm.45 mm. ! Conservez ce mode demploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil Positionnement ! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! Linstallation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de lappareil, il faut que le meuble possède des caractéristiques bien précises : les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur; dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ; la cavité du meuble pour encastrement du four, tant sous plan (voir figure) quen colonne, doit avoir les dimensions suivantes : ! Après encastrement de lappareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur létiquette des caractéristiques ont été mesurées pour ce type dinstallation Aération Pour garantir une bonne aération, la cavité dencastrement doit être dépourvue de paroi arrière. Il est conseillé dinstaller le four de manière à ce quil repose sur deux cales en bois ou bien sur un plan dappui continu qui ait une découpe dau moins 45 x 560 mm (voir figures). Centrage et fixation Pour fixer lappareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre. ! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées quavec laide dun outil.22

PLAQUETTE SIGNALETIQUEDimensionslargeur cm 43,5hauteur cm 32profondeur cm 40Volume l 56 Raccordementsélectriquestension 220-230V ~ 50/60 Hzpuissance maximale absorbée2800WETIQUETTEENERGIEDirective 2002/40/CE sur l'étiquettedes fours électriquesNorme EN 50304Consommation énergie convectionNaturelle – fonction four :Traditionnel ;Consommation énergie déclarationClasse convection Forcée –fonction four : Pâtisserie…Cet appareil est conforme auxDirectives Communautairessuivantes : 73/23/CEE du 19/02/73(Basse Tension) et modificationssuccessives- 89/336/CEE du 03/05/89(Compatibilité Electromagnétique)et modifications successives- 93/68/CEE du 22/07/93 etmodifications successives.- 2002/96/EC

Raccordement électrique ! Les fours munis dun câble dalimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (voir ci-dessous). Montage du câble dalimentation

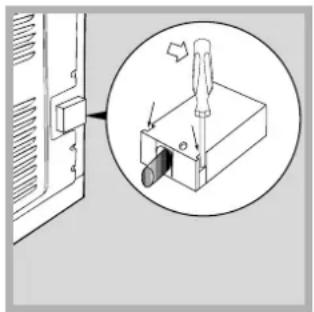

1. Pour ouvrir le bornier,

faites pression à laide dun tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).

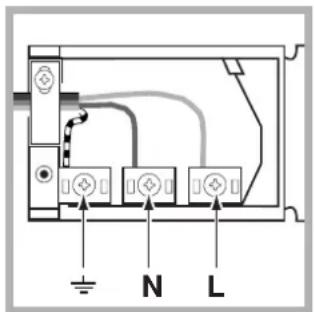

dalimentation : dévissez la vis du serre-câble ainsi que les trois vis des contacts L-N- puis fixez les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (voir figure).

3. Fixez le câble dans le serre-câble prévu.

4. Fermez le couvercle du bornier.

Branchement du câble dalimentation au réseau électrique Montez sur le câble une prise normalisée pour la charge indiquée sur létiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre lappareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm décartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par linterrupteur). Le câble dalimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! Linstallateur est responsable du bon raccordement électrique de lappareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que : la prise est bien munie dune terre conforme à la loi; la prise est bien apte à supporter la puissance maximale de lappareil, indiquée sur la plaquette signalétique (voir ci-dessous); la tension dalimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (voir ci-dessous); la prise est bien compatible avec la fiche de lappareil. Si ce nest pas le cas, remplacez la prise ou la fiche, nutilisez ni rallonges ni prises multiples. ! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.23

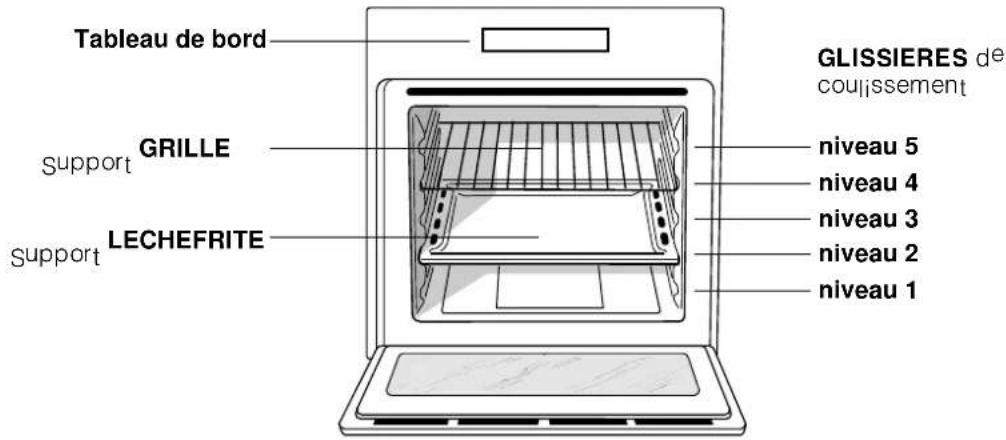

Tableau de bord Support GRILLE Support LECHEFRITE GLISSIERES de coulissement niveau 5 niveau 4 niveau 3 niveau 2 niveau 1 Description de lappareil Vue densemble Tableau de bord

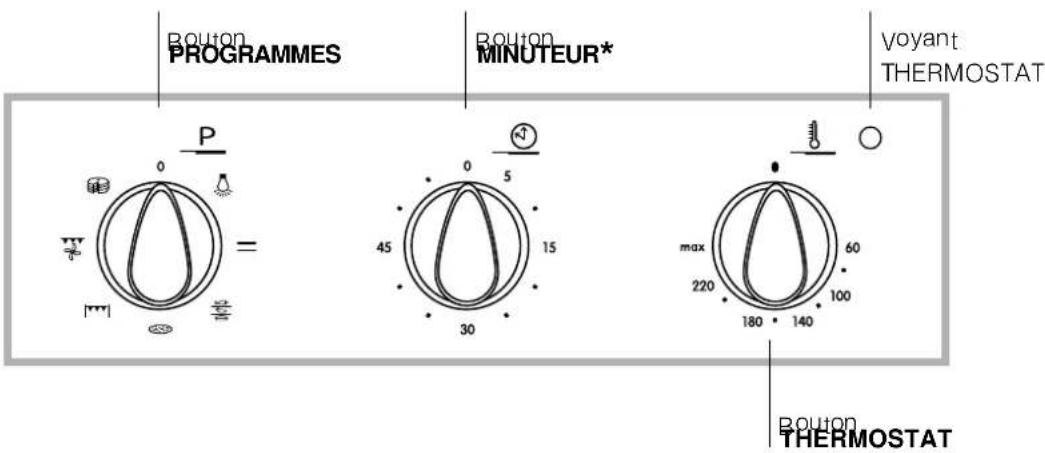

• Nexiste que sur certains modèles Bouton PROGRAMMES Bouton THERMOSTAT Bouton MINUTEUR

Mise en marche et utilisation ! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. Lodeur qui se dégage est due à lévaporation des produits utilisés pour protéger le four. Mise en marche du four

1. Pour sélectionner le programme de cuisson

souhaité, tournez le bouton PROGRAMMES.

2. Pour choisir la température, tournez le bouton

THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune delles (voir Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la

durée de montée en température.

4. En cours de cuisson, vous pouvez à tout moment :

- modifier le programme de cuisson à laide du bouton PROGRAMMES; - modifier la température à laide du bouton THERMOSTAT; - interrompre la cuisson en ramenant le bouton PROGRAMMES sur 0. ! Ne posez jamais dobjets à même la sole du four, vous pourriez abîmer lémail. ! Placez toujours vos plats sur la grille fournie avec lappareil. Système de refroidissement Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés dun système de refroidissement. Ce dernier souffle de lair à lextérieur par une fente située entre le tableau de bord et la porte du four. ! Le ventilateur continue à tourner après larrêt du four jusquà ce que ce dernier se soit suffisamment refroidi. Eclairage du four Pour lallumer, sélectionnez à laide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson. Utilisation du minuteur

1. Il faut avant tout remonter la sonnerie en faisant

faire un tour presque complet au bouton MINUTEUR dans le sens des aiguilles dune montre.

2. Puis en faisant marche arrière, sélectionnez le

temps désiré en amenant les minutes indiquées sur le bouton MINUTEUR en face du repère fixe du tableau de bord.

3. Le minuteur est un indicateur sonore de

fonctionnement : une fois le temps écoulé, il émet un signal sonore. ! Le minuteur ne contrôle pas lallumage et larrêt du four.

Nexiste que sur certains modèles25

Programmes Programmes de cuisson ! Pour tous les programmes, vous pouvez sélectionner une température comprise entre 60°C et MAX., sauf pour : BARBECUE (il est conseillé dans ce cas de sélectionner MAX.); GRATIN (il est conseillé de ne pas dépasser 200°C). Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme MULTICUISSON Mise en marche de toutes les résistances (sole, voûte et circulaire) ainsi que de la turbine. La chaleur est constante et bien répartie à lintérieur du four, lair cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps. Programme BARBECUE La résistance de voûte est branchée. La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée. Programme GRATIN Mise en marche de la résistance de voûte ainsi que de la turbine. Lirradiation thermique unidirectionnelle sajoute au brassage de lair pour une répartition uniforme de la chaleur dans lenceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée. Programme FOUR PIZZA Mise en marche de la résistance de sole et de la résistance circulaire, ainsi que de la turbine. Cette combinaison permet une montée en température rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux, noubliez pas de les changer de place à mi- cuisson. Programme FOUR PATISSERIE Mise en marche de la résistance arrière et de la turbine pour obtenir une chaleur douce et uniforme à lintérieur du four. Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex.) et certains petits-fours sur trois niveaux en même temps. Conseils de cuisson ! Pour vos cuissons ventilées nutilisez pas les gradins 1 et 5 : ils sont directement frappés par lair chaud qui pourrait brûler vos mets délicats. ! En cas de cuisson en mode BARBECUE ou GRATIN, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson. MULTICUISSON Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur. Placez la lèchefrite en bas et la grille en haut. BARBECUE Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille. Nous conseillons de sélectionner le niveau dénergie maximum. Ne vous inquiétez pas si la résistance de voûte nest pas allumée en permanence: son fonctionnement est contrôlé par un thermostat. FOUR PIZZA Utilisez un plat en aluminium léger et enfournez-le sur la grille du four. Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante. Si vos pizzas sont bien garnies, najoutez la mozzarelle quà mi-cuisson.26

Tableau de cuisson Programmes Aliments Poids (Kg) Niveau enfournement Préchauffage (minutes) Température préconisée Durée cuisson (minutes) Four Tradition Canard Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes

65-75 70-75 70-80 15-20 30-35 Multicuisson Pizza (sur 2 niveaux) Lasagnes Agneau Poulet rôti + pommes de terre Maquereau Cake aux fruits Profiteroles (sur 2 niveaux) Biscuits (sur 2 niveaux) Génoise (sur 1 niveau) Génoise (sur 2 niveaux) Tartes salées

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 Barbecue Soles et seiches Brochettes de calmars et de crevettes Tranches de colin Légumes grillés Steaks de veau Côtelettes Hamburgers Maquereaux Croque-monsieur

55-60 30-35 Four Pizza Pizza Rôti de veau ou de bœuf Poulet

15-20 25-30 60-70 Four Pâtisserie Tartes Tarte aux fruits Cake aux fruits Génoise Crêpes farcies (sur 2 niveaux) Petits gâteaux (sur 2 niveaux) Friands au fromage (sur 2 niveaux) Profiteroles (sur 3 niveaux) Biscuits (sur 3 niveaux) Meringues (sur 3 niveaux)

Précautions et conseils ! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Sécurité générale Cet appareil a été conçu pour un usage familial, de type non professionnel. Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. Pour déplacer lappareil, servez-vous des poignées prévues à cet effet sur les côtés du four. Ne touchez pas à lappareil pieds nus ou si vos mains ou pieds sont mouillés ou humides Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi. En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance. Evitez que le cordon dalimentation dautres petits électroménagers touche à des parties chaudes du four. Les orifices ou les fentes daération ou dévacuation de la chaleur ne doivent pas être bouchés Saisissez toujours la poignée en son milieu : elle risque dêtre très chaude à ses extrémités. Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four. Ne tapissez jamais la sole du four de papier aluminium. Ne rangez pas de matériel inflammable à lintérieur du four: si lappareil était par inadvertance mis en marche, il pourrait prendre feu. Contrôlez toujours que les manettes sont bien dans la position l/ ¡ quand lappareil nest pas utilisé. Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. Neffectuez aucune opération de nettoyage ou dentretien sans avoir auparavant débranché la fiche de la prise de courant. En cas de panne, nessayez en aucun cas daccéder aux mécanismes internes pour tenter de réparer lappareil. Contactez le service dAssistance (voir Assistance). Ne posez pas dobjets lourds sur la porte du four ouverte. Mise au rebut Mise au rebut du matériel demballage : conformez- vous aux réglementations locales, les emballages pourront ainsi être recyclés. La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil. Economies et respect de lenvironnement Pour faire des économies délectricité, utilisez autant que possible votre four pendant les heures creuses. Pour vos cuissons au BARBECUE et au GRATIN, nous vous conseillons de garder la porte du four fermée: vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies dénergie (10% environ). Gardez toujours les joints propres et en bon état pour quils adhèrent bien à la porte et ne causent pas de déperditions de chaleur.28

Nettoyage et entretien Contrôle des joints Contrôlez périodiquement létat du joint autour de la porte du four. Sil est abîmé, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant quil nest pas réparé. Remplacement de lampoule déclairage Pour changer lampoule déclairage du four :

1. Dévissez le couvercle en verre du boîtier de la

2. Dévissez lampoule et remplacez-la par une autre

de même type : puissance 25 W, culot E 14.

3. Remontez le couvercle à sa place (voir figure).

Assistance Indiquez-lui : le modèle de votre appareil (Mod.) son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage. Mise hors tension Avant toute opération de nettoyage ou dentretien coupez lalimentation électrique de lappareil. Nettoyage de lappareil Nettoyez lextérieur émaillé ou inox et les joints en caoutchouc à laide dune éponge imbibée deau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et dessuyer après le nettoyage. Nutilisez ni poudres abrasives ni produits corrosifs. Nettoyez lenceinte du four après toute utilisation, quand il est encore tiède. Utilisez de leau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif. Les accessoires peuvent être lavés comme de la vaisselle courante y compris en lave-vaisselle. Nettoyage de la porte Nettoyez la vitre de la porte à laide déponges et de produits non abrasifs et séchez avec un chiffon doux. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvrez complètement la

porte (voir figure);

2. soulevez et faites pivoter

les leviers situés sur les deux charnières (voir figure);

3. saisissez la porte par les

côtés, refermez-la lentement mais pas complètement. Puis tirez la porte vers vous en la dégageant de ses charnières (voir figure). Remontez la porte en refaisant en sens inverse les mêmes opérations.ES
