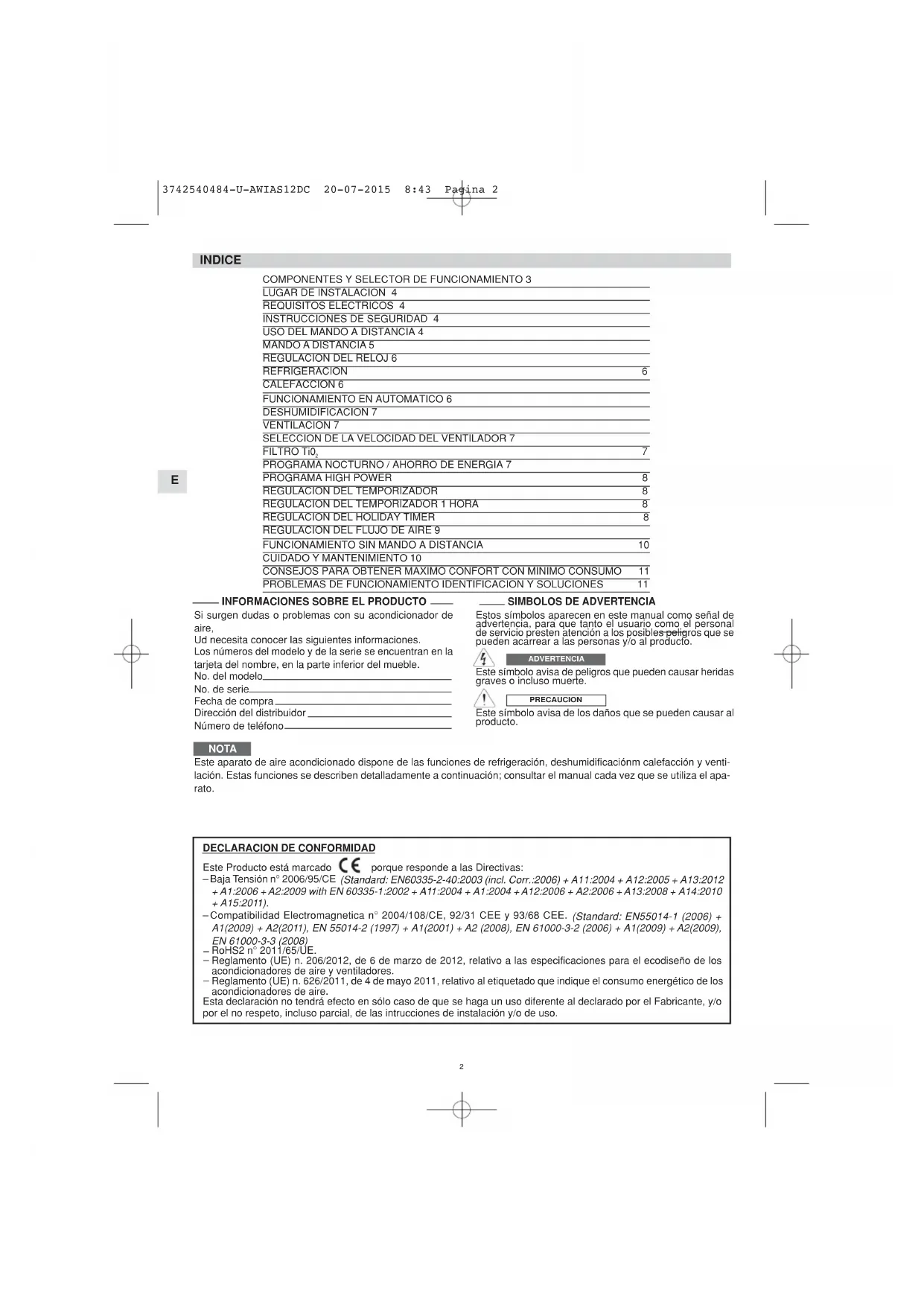

MANUAL DE USUARIO AWIAS12DC ARGO
LUGAR DE INSTALACION 4
REQUISITOS ELECTRICOS 4
INSTRUCCIONES DE SEGURIDAD 4
REFRIGERACION 6 CALEFACCION 6
REGULACION DEL TEMPORIZADOR 8
REGULACION DEL TEMPORIZADOR 1 HORA 8
REGULACION DEL HOLIDAY TIMER 8
INDICE Este aparato de aire acondicionado dispone de las funciones de refrigeración, deshumidificaciónm calefacción y venti- lación. Estas funciones se describen detalladamente a continuación; consultar el manual cada vez que se utiliza el apa- rato. NOTA Si surgen dudas o problemas con su acondicionador de aire, Ud necesita conocer las siguientes informaciones. Los números del modelo y de la serie se encuentran en la tarjeta del nombre, en la parte inferior del mueble. No. del modelo No. de serie Fecha de compra Dirección del distribuidor Número de teléfono
INFORMACIONES SOBRE EL PRODUCTO
SIMBOLOS DE ADVERTENCIA
Estos símbolos aparecen en este manual como señal de advertencia, para que tanto el usuario como el personal de servicio presten atención a los posibles peligros que se pueden acarrear a las personas y/o al producto. Este símbolo avisa de peligros que pueden causar heridas graves o incluso muerte. Este símbolo avisa de los daños que se pueden causar al producto. ADVERTENCIA PRECAUCION
DECLARACION DE CONFORMIDAD
Reglamento (UE) n. 206/2012, de 6 de marzo de 2012, relativo a las especificaciones para el ecodiseño de los acondicionadores de aire y ventiladores.
Reglamento (UE) n. 626/2011, de 4 de mayo 2011, relativo al etiquetado que indique el consumo energético de los acondicionadores de aire. Esta declaración no tendrá efecto en sólo caso de que se haga un uso diferente al declarado por el Fabricante, y/o por el no respeto, incluso parcial, de las intrucciones de instalación y/o de uso. 3742540484-U-AWIAS12DC 20-07-2015 8:43 Pagina 23
1. Mando a distancia.
2. Sensor del mando a distancia: detecta la temperatura
del ambiente que rodea al mando a distancia; el acondicionador se regula a partir de esta temperatura.
3. Salida de aire: distribuye en el local el aire tratado.
4. Entrada de aire: el aire del ambiente es aspirado y
filtrado mediante filtros.
5. Receptor: recibe las señales enviadas por el mando a
6. Selector de funcionamiento (sin mando a distancia):
Pulsar este botón para elejir los modos de funcionamiento OFF, COOL y HEAT.
7. Testigo de funcionamiento (OPERATION): se
enciende cuando la unidad está funcionando. El parpadea una vez para indicar que el señal del mando a distancia a sido recibido y memorizado.
8. Testigo de espera (STANDBY): Se enciende cuando
el acondicionador está conectado a la corriente y listo para recibir el señal del mando a distancia.
9. Testigo del temporizador (TIMER): se enciende
cuando la unidad es controlada por el temporizador. La posición OFF no interrumpe la alimentación eléctrica. Para cortar la corriente es preciso usar el interruptor principal. PELIGRO NOTAS l Es posible regular el acondicionador de modo que los testigos OPERATION, TIMER y STANDBY sean siempre apagados, también durante el funcionamiento. Verificar que la función FILTRO Ti0
sea OFF. Presionar en el mismo tiempo los pulsadores IFEEL y FAN del mando a distancia por más que 5 segundos. Repetir el mismo procedimiento para volver a las normales condiciones de funcionamiento. l En todos casos de problemas de funcionamiento el acondicionador activa los testigos correspondientes, también si están regulados para apagarse. Ver párafo
PROBLEMAS DE FUNCIONAMIENTO -
IDENTIFICACIÓN Y SOLUCIONES para informaciones adicionales. Si los pilotos TIMER y STANDBY parpadean al mismo tiempo y el testigo OPERATION está encendido quiere decir que:
1. La unidad interior no tiene dirección.
2. Se ha seleccionado el modo de calefacción, cuando
el equipo funcionaba en refrigeración, o viceversa. Seleccionar un modo compatible al equipo. Sólo
REQUISITOS ELECTRICOS
LUGAR DE INSTALACION
Antes de realizar la instalación verificar que la tensión de alimentación de la red eléctrica corresponde con la indicada en la tarjeta del acondicionador de aire.
Todas las conexiones eléctricas deben realizarse de conformidad con las normativas eléctricas locales. Para más información dirigirse al distribuidor o a un electricista.
Todas las unidades deben estar correctamente conectadas a tierra.
Las conexiones eléctricas debe realizarlas un electricista especializado.
INSTRUCCIONES DE SEGURIDAD
Leer atentamente este manual antes de usar el acondicionador de aire. En caso de dudas o problemas dirigirse al distribuidor o al centro de asistencia autorizado.
Este acondicionador de aire ha sido diseñado para crear las condiciones climáticas ideales en habitaciones. Debe ser usado con este fin, tal como describe este manual.
Es muy peligroso usar o conservar gasolina u otros líquidos inflamables cerca del acondicionador de aire.
No instalar debajo de la unidad aparatos eléctricos que no tengan protección de grado IPX1(protección contra la caída vertical de agua).
El constructor no se hace responsable de los daños producidos por no respetar las normas de seguridad y contra accidentes.
No apagar ni encender el acondicionador de aire con el interruptor general. Usar siempre el pulsador ON/OFF sobre el mando a distancia o el selector de encendido/apagado sobre la unidad.
No dejar que los niños jueguen con el acondicionador de aire.
No refrigerar excesivamente las habitaciones en las que hay niños pequeños o personas discapacitadas.
Este acondicionador no está diseñado para ser utilizado por personas (incluidos los niños) con discapacidades físicas, sensoriales o mentales o que carezcan de la experiencia y el conocimiento necesarios, salvo que hayan recibido la debida supervisión o capacitación para el uso del acondicionador por parte de una persona responsable de su seguridad.
Es importante que la instalación del acondicionador de aire sea realizada por un técnico autorizado siguiendo las instrucciones de instalación del aparato.
No instalar el acondicionador de aire en lugares donde haya humos, gases inflamables o mucha humedad, como por ejemplo en un invernadero.
No instalar el acondicionador de aire si en el mismo ambiente existen otros aparatos que generan excesivo calor.
No instalar la unidad interna en locales donde puede ser alcanzada por chorros de agua (por ejemplo, una lavandería).
Para proteger el acondicionador de aire de la corrosión, no instalar la unidad externa directamente a chorros de agua marina o vapores sulfurosos (por ejemplo, en estaciones termales). PELIGRO PELIGRO PRECAUCION INSTALACION Y USO DEL MANDO A DISTANCIA l Colocar dos pilas alcalinas tipo AAA de 1,5 V-DC. Respetar la polaridad indicada en el mando a distancia. La señalización de la hora en la pantalla parpadea. Pulse el botón SEL TYPE. l La duración media de las pilas es de mas de seis meses, pero varía según la frecuencia de uso del mando a distancia. Quitar las pilas si el mando a distancia no va a ser utilizado durante un período de tiempo prolongado (más de un mes). Sustituir las pilas cuando el testigo de transmisión de datos no parpadea o cuando el acondicionador de aire no responde al mando a distancia. l Las pilas del control contienen elementos contaminantes. Cuando se descarguen deben tirarse según los requisitos locales.
SELECTOR DEL SENSOR DE TEMPERATURA
l En condiciones normales, el sensor de temperatura colocado dentro del mando a distancia (símbolo IFEEL activo en el display) detecta y controla la temperatura ambiente. Esta función tiene el objetivo de personalizar la temperatura ambiente porque el mando a distancia transmite la temperatura desde el lugar cerca de ustedes. Utilizando esta función, el mando a distancia debe ser dirigido siempre al acondicionador, sin obstrucciones, por eso es conveniente que sea en una posición desde se pueda ver de la unidad interior (por ejemplo, no lo ponga en un cajón). l Es posible desactivar el sensor de temperatura del mando a distancia pulsando el botón I FEEL. En esto caso el símbolo IFEEL en el visor se apaga y se activa solo el sensor de temperatura del acondicionador. NOTA El mando a distancia transmite señales à la unidad interior cada vez que se pulsa un botón y cuando varia la temperatura detectada por el sensor IFEEL. En caso de inconvenientes (pilas descargas, mando a distancia colocado en una posición no visible de la unidad interior,...) el control de la temperatura ambiente se conecta automáticamente al sensor de la unidad interior. En estos casos la temperatura cercana al mando a distancia puede ser diferente de la temperatura detectada en la posición del acondicionador. FUNCIONAMIENTO DE LA UNIDAD CON EL MANDO A DISTANCIA Al usar el mando a distancia, dirija la cabeza de transmisión directamente al receptor del acondicionador.
COMO ENCENDER EL ACONDICIONADOR
Presionar el pulsador ON/OFF para encender el acondicionador. El testigo de funcionamiento se encenderá para indicar que la unidad está en funcionamiento.

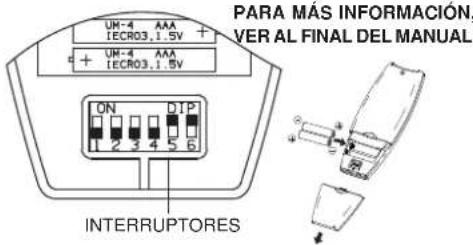

COMO COLOCAR LAS PILAS
l Remover la tapa detrás del mando a distancia y controlar que los 4 interruptores estén configurados como en figura: Se puede utilizar un solo mando a distancia para todas las unidades. Por el contrario, si quiere utilizar cada mando a distancia para su unidad, siga el procedimiento “Dirección mando a distancia/unidad interior” (ver Instrucciones de Instalación). NOTA SI SE INSTALA MAS DE UNA UNIDAD INTERIOR
DENTRO DE LA MISMA HABITACION
INTERRUPTORES PARA MÁS INFORMACIÓN,

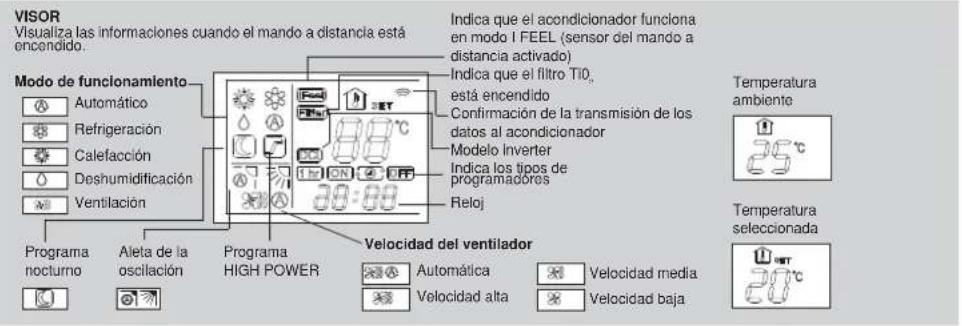

VISOR Visualiza las informaciones cuando el mando a distancia está encendido. Modo de funcionamiento Velocidad del ventilador Velocidad alta Automática Velocidad media Velocidad baja Confirmación de la transmisión de los datos al acondicionador Temperatura seleccionada Indica que el acondicionador funciona en modo I FEEL (sensor del mando a distancia activado) Indica los tipos de programadores Automático Refrigeración Calefacción Deshumidificación Ventilación Reloj Temperatura ambiente Programa nocturno Aleta de la oscilación Indica que el filtro Ti0
está encendido Programa HIGH POWER TRANSMISOR Al presionar los pulsadores del mando a distancia, el símbolo se enciende en el visor para transmitir los cambios de regulación al receptor del acondicionador de aire.
PULSADORES DE REGULACION DE
Presionando estos pulsadores se activa la regulación del reloj y del temporizador. Para mas información ver “REGULACION DEL RELOJ” y “REGULACION DEL TEMPORIZADOR”.
PULSADOR SELECCION DEL TIMER
Presionando este pulsador, en el visor se activa el procedimiento para la regulación ON/OFF del temporizador. Para más información ver el ejemplo “REGULACION DEL TEMPORIZADOR”.
TEMPERATURA - (más frío) Presionar este pulsador para disminuir la temperatura seleccionada. + (más calor) Presionar este pulsador para aumentar la temperatura seleccionada. SENSOR Este sensor de temperatura interna detecta la temperatura ambiente.
PULSADOR REGULACION RELOJ Y TEMPORIZADOR
Presionar este pulsador para seleccionar las funciones:
- regulación de la hora
- regulación del temporizador ON/OFF Para mas información ver “REGULACION DEL RELOJ” y “REGULACION DEL TEMPORIZADOR”.
SELECTOR DEL SENSOR IFEE/IFEEL C
Presionar el pulsador I FEEL para modificar la programación del sensor de temperatura activo (desde el mando a distancia al acondicionador o viceversa). PULSADOR “FAN” (velocidad del ventilador) La velocidad del ventilador es seleccionada automáticamente por el microprocesador. Velocidad alta. Velocidad media. Velocidad baja. PULSADOR ON/OFF (encendido/ apagado) Pone en marcha el acondicionador o lo para
PULSADOR FLAP (oscilación del deflector) Presionar este pulsador para seleccionar la función de direccionamiento del aire. Fijo: 6 posiciones Oscilación Oscilación automática
Presionar este pulsador para seleccionar la función NIGHT/ECO. PULSADOR CLEAN/FILTER Ti0
- MENÚ Presionar este pulsador para seleccionar la función o para entrar en el menú de funciones.
PULSADOR “HIGH POWER”
Presionar este pulsador para seleccionar la función HIGH POWER.
PULSADOR MODO DE FUNCIONAMIENTO
Presionar este pulsador para modificar el funcionamiento del acondicionador. (refrigeración) El acondicionador refrigera el aire haciendo disminuir la temperatura del local. (deshumidificación) El aire acondicionado reduce la humedad ambiente. (automático) Al seleccionar la posición “automático” el microprocesador selecciona automáticamente entre refrigeración y calefacción en base a la diferencia entre la temperatura ambiente y la temperatura introducida en el mando a distancia. (ventilación) Sólo se activa la función de ventilacón. Modelo inverter
PULSADOR MODO DE FUNCIONAMIENTO
Presionar este pulsador para modificar el funcionamiento del acondicionador. (calefacción) El aire acondicionado calienta el local. (automático) Al seleccionar la posición “automático” el microprocesador selecciona automáticamente entre refrigeración y calefacción en base a la diferencia entre la temperatura ambiente y la temperatura introducida en el mando a distancia. fijo o parpadeante 3742540484-U-AWIAS12DC 20-07-2015 8:43 Pagina 56
Si la temperatura externa desciende por debajo de 0 °C la formación de hielo en el intercambiador externo reduce la capacidad de calefacción. Cuando esto sucede una función de protección es activa- da que habilita la descongelación del intercambiador. Con esta función activada el ventilador de la unidad interna se para. Después de unos segundos, el funcionamiento en modo calefacción inicia de nuevo en relación con la tem- peratura ambiente y la temperatura externa.

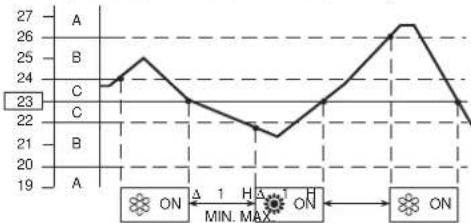

DESCONGELACIÓN DEL INTERCAMBIADOR DE
Un acondicionador de aire que funciona como bomba de calor calienta el ambiente absorbiendo calor del aire exterior. La capacidad (eficiencia) del sistema disminuye cuando la temperatura externa desciende por debajo de 0 °C. Si el acondicionador de aire no consigue mantener un valor de temperatura suficientemente alto se debe complementar la calefacción con la instalación de otro aparato. Una vez activada la función de calefacción el ventilador de la unidad interna se parará. Esto se debe a la protección “Prevención corriente aire frío”, que habilita el funcionamiento del ventilador cuando el intercambiador de calor de la unidad interna se ha calentado lo suficiente. Durante éste período el testigo STANDBY está encendido.
REGULACION DEL RELOJ
REFRIGERACION Verificar que la unidad está conectada a la alimentación eléctrica y que el testigo STANDBY está encendido. 1.Presionar el pulsador hasta que aparezca en el visor el símbolo REFRIGERACIÓN . 2.Presionar los pulsadores +/- (selección de la temperatura) para introducir la temperatura deseada (el campo de regulación varía entre 32 °C máximo y 10 °C mínimo). NOTA CALEFACCION (Bomba de calor) 1.Presionar el pulsador hasta que aparezca en el visor el símbolo CALEFACCIÓN . 2.Presionar los pulsadores +/- (selección de la temperatura) para introducir la temperatura deseada (el campo de regulación varía entre 32 °C máximo y 10 °C mínimo). 3.Presionar el pulsador FAN para introducir la velocidad del ventilador. 3.Presionar el pulsador FAN para introducir la velocidad del ventilador. ONON
1. Presionar tres veces el pulsador ST.
La hora indicada en el visor comienza a parpadear
2. Presionar el pulsador H hasta que se visualiza la hora
deseada. Presionar el pulsador M hasta que se visualizan los minutos deseados. La hora indicada en el visor deja de parpadear automáticamente después de 10 segundos. NOTA NOTA EL VISOR INDICARÁ EL VALOR DE LA TEMPERATURA SELECCIONADA.
BIENTE. El climatizador cambia el modo de funcionamiento (de frío a calor o viceversa) al verificarse alguna de las siguientes condiciones: - ZONA A: cambia si la temperatura varía como mínimo 3°C con respecto a la introducida en el mando a distancia. - ZONA B: cambia si la temperatura varía como mínimo 1°C con respecto a la introducida en el mando a distancia una hora después de que se para el compresor. - ZONA C: no cambia mientras la temperatura no varíe mas de 1°C con respecto a la introducida en el mando a distancia. Ejemplo: esquema de funcionamiento en modo (Auto) con temperatura ambiente seleccionada de 23 grados.
1.Presionar el pulsador o hasta que aparezca en el visor el símbolo AUTOMÁTICO (también el símbolo o permanece). 2.Presionar los pulsadores +/- (selección de la temperatura) para introducir la temperatura deseada (el campo de regulación varía entre 32 °C máximo y 10 °C mínimo). El acondicionador de aire pasará automáticamente del modo calefacción al modo refrigeración (o viceversa) para mantener la temperatura detectada, independientemente del símbolo visualizado. 3.Presionar el pulsador FAN para introducir la velocidad del ventilador.
1.Presionar el pulsador hasta que aparezca en el visor el símbolo DESHUMIDIFICACION . 2.Presionar los pulsadores +/- (selección de la temperatura) para introducir la temperatura ambiente (el campo de regulación varía entre 32 °C máximo y 10 °C mínimo). l Usar la función de deshumidificación para reducir la humedad ambiente del aire.
Cuando la temperatura ambiente alcanza el valor ajustado con el mando a distancia (termostato) el acondicionador de aire automáticamente repite varios ciclos de encendido o apagado. l Con la función de deshumidificación accionada, el ventilador gira a velocidad automática (símbolo del mando a distancia encendido) para evitar la demasiada refrigeración.
La función de deshumidificación no puede ser activada si la temperatura interna no supera los 10 °C. NOTA VENTILACION Si desea hacer circular el aire sin modificar la temperatura, presionar el pulsador hasta que aparezca en el visor solamente el símbolo VENTILACION . DESHUMIDIFICACION EL VISOR INDICARÁ EL VALOR DE LA TEMPERATURA SELECCIONADA.
AUTOMÁTICO Activar con el pulsador FAN la posición .El microprocesador controlará automáticamente la velocidad del ventilador. Cuando el acondicionador comienza a funcionar, en calefacción o refrigeración, la velocidad del ventilador varía (máxima - media - mínima - súper baja) en función de la carga térmica de la habitación. La velocidad automática no está activa en la modalidad de VENTILACION. MANUAL Para regular manualmente la velocidad del ventilador utilizar el pulsador FAN y seleccionar la velocidad deseada. NOTA Velocidad alta Velocidad media Velocidad baja FILTRO Ti0
(si disponible) Presionando el pulsador (símbolo encendido sobre el visor) está activado el sistema de filtración con bióxido de titanio que es muy eficaz para prevenir los malos olores y para eliminar bacteria y microorganismos. NOTA El filtro está activo solo si el ventilador interno está funcionando.
FUNCIONAMIENTO AUTOMATICO EN CONFIGURACION
MULTISPLIT Cuando el sistema de aire acondicionado está en configuración multisplit y hay más de una unidad interior conectada, el modo de funcionamiento automático funciona de acuerdo con los siguientes procedimientos: - la primera unidad que enciende el sistema también decide el modo de funcionamiento (refrigeración o calefacción) para todas las otras que se encenderán después de la primera; - cuando el sistema se arranca en refrigeración y una unidad se activa en calefacción, se produce un error en esta unidad debido al modo de funcionamiento incorrecto. Si la misma unidad se arranca en modo “automático” y la temperatura deseada está inferior que la detectada en el ambiente, la unidad funcionara en refrigeración como el resto del sistema; si en lugar la temperatura deseada está superior que la detectada, la unidad funcionara en ventilación; - cuando el sistema se arranca en calefacción y una unidad se activa en refrigeración, se produce un error en esta unidad debido al modo de funcionamiento incorrecto. Si la misma unidad se arranca en modo “automático” y la temperatura deseada está superior que la detectada en el ambiente, la unidad funcionara en calefacción como el resto del sistema; si en lugar la temperatura deseada está inferior que la detectada, la unidad funcionara en ventilación.
PROGRAMA NOCTURNO/AHORRO DE
ENERGIA l Este programa sirve para ahorrar energía eléctrica. 1.Presionar el pulsador o para poner el acondicionador de aire en refrigeración, deshumidificación o calefacción. 2.Presionar el pulsador . 3.El símbolo aparece en el visor. Para abandonar el programa presionar nuevamente el pulsador NIGHT. ¿Qué es el Programa Nocturno? Cuando se selecciona el programa nocturno el acondicionador modifica la temperatura introducida después de 60 minutos. De este modo se ahorra energía sin perjudicar el confort nocturno del local.
MODO DE FUNCIONAMIENTO MODIFICACION TEMPERATURA
Calefacción Disminuye 2 °C Refrigeración y Deshumidificación Aumenta 1 °C NOTA Durante el programa nocturno el ventilador interno gira autom
ticamente à la baja velocidad reduciendo el ruido. 3742540484-U-AWIAS12DC 20-07-2015 8:43 Pagina 78
REGULACION DEL TEMPORIZADOR
A) CÓMO REGULAR LA HORA DE INICIO (ON) 1.Presionar una vez el pulsador ST. La indicación ON y la indicación de la hora parpadean. 2.Presionar el pulsador H hasta visualizar la hora deseada. Presionar el pulsador M hasta visualizar los minutos deseados. El visor vuelve a indicar la hora actual a los 10 segundos. 3.Presionar el pulsador ON/OFF para poner en marcha el acondicionador de aire. 4.Presionar el pulsador para activar el temporizador en la función “ON TIME” (inicio). B)CÓMO REGULAR LA HORA DE PARADA (OFF) 1.Presionar dos veces el pulsador ST. La indicación OFF y las indicaciones de la hora parpadean. 2.Presionar el pulsador H hasta visualizar la hora deseada. Presionar el pulsador M hasta visualizar los minutos deseados. El visor vuelve a indicar la hora actual a los 10 segundos. 3.Presionar el pulsador ON/FF para poner en marcha el acondicionador de aire.
4. Presionar dos veces el pulsador
para poner el temporizador en la función “OFF TIME” (parar).
VICEVERSA) 1.Regular el temporizador como se indica en los puntos “A” y “B”. 2.Presionar el pulsador ON/OFF para poner en marcha el acondicionador de aire. 3.Presionar tres veces el pulsador para introducir el programa del temporizador encendido/apagado o viceversa. Después de regular el temporizador presionar el pulsador ST para verificar el horario de encendido/apagado (ON/OFF) introducido. NOTA OPERACIONES DE AJUSTE DEL TEMPORIZADOR. l Presionar cuatro veces el botón . En lel visor aparece el símbolo del TEMPORIZADOR 1 HORA encendido. CANCELAR EL TEMPORIZADOR 1 HORA. l Presionar el pulsador ON/OFF para apagar el acondicionador de aire. l Comprobar que la unidad interna está apagada. l Volver a presionar el pulsador ON/OFF para encender de nuevo el acondicionador de aire.
REGULACIÓN DEL TEMPORIZADOR 1 HORA
Esta función permite el funcionamiento del acondicionador de aire durante 1 hora en las condiciones introducidas, indepedientemente de que se encuentre encendido o apagado.
NOTA Durante el funcionamiento à la alta fuerza la temperatura ambiente podría ser diferente de la temperatura seleccionada.
REGULACION DEL HOLIDAY TIMER
La función Holiday Timer permite activar la unidad interior (ja sea la sola de un sistema monosplit o una unidad de un sistema multisplit), con un retraso programable de hasta 99 días para las funciones Programa diario del temporizador, temporizador On, temporizador Off (no es válido para el TEMPORIZADOR 1 ORA) ja descritas en este manual. Con esta función se puede programar el re-encendido del acondicionador de aire después de un largo fin de semana, unas vacaciones de una semana o más, ecc… Para activar la función se debe respetar los siguientes pasos en orden:
1. Mantener presionado el pulsador “SELECCION DEL
TIMER” del mando a distancia (figura del reloj) por más de 6~7 segundos. Así se enta en el menú para seleccionar el número de días de retraso.
2. Seleccionar el temporizador deseado (Programa diario
del temporizador, temporizador On, temporizador Off) presionando el mismo pulsador “SELECCION DEL TIMER”.
3. Introducir con el pulsador “+” el número de días de
4. Mantener presionado de nuevo el pulsador
“SELECCION DEL TIMER” por más de 6~7 segundos. Se vuelve así al menú regular del mando a distancia. Ahora el símbolo del temporizador deseado parpadea y el temporizador correspondiente se activara sólo después de los días de retraso fijados.
Cuando este programa está activo el ventilador interno gira à la velocidad automática y el acondicionador funciona à la máxima fuerza en el modo de funcionamiento seleccionado (refrigeración o calefacción). 3742540484-U-AWIAS12DC 20-07-2015 8:43 Pagina 89

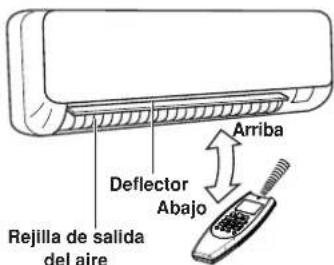

HORIZONTAL (MANUAL) Para regular horizontalmente el flujo de aire, dirigir las aletas verticales hacia la izquierda o hacia la derecha como puede verse a continuación.
AJUSTE DEL FLUJO DE AIRE
VERTICAL (con mando a distancia) Comprobar que el mando a distancia está encendido. El mando a distancia permite de regular el deflector. Fijo:
posiciones Oscilación Oscilación automática Izquierda Aletas verticales Derecha
- Usar el pulsador FLAP del mando a distancia para regular la posición del deflector. Si se regula a mano, la posición en el mando a distancia podría no corresponder con la posición real. Cuando esto ocurre, apagar el sistema, esperar a que el deflector se cierre y volver a encender el acondicionador de aire; el deflector vuelve a su posición normal.
- No orientar el deflector hacia abajo durante la función de refrigeración. El vapor de aire puede condensarse y las gotas saldrán por la rejilla. PRECAUCION No quitar el deflector con las manos mientras funciona el aparato. PRECAUCION NOTA
El deflector se cierra automáticamente cuando el sistema se apaga.
Cuando se activa la función de calefacción, el ventilador se para y el deflector está en posición 4 (si está seleccionada la oscilación automática) hasta que el aire que sale del sistema empieza a calentarse. Cuando el aire se calienta, la posición del deflector y la velocidad del ventilador cambian dependiendo de los datos introducidos con el mando a distancia. Arriba Abajo Deflector Rejilla de salida del aire

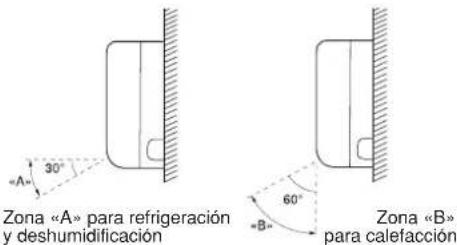

INCLINACION ACONSEJADA DEL DEFLECTOR
Zona «A» para refrigeración y deshumidificación Zona «B» para calefacción Durante la refrigeración o la deshumidificación, sobre todo con un alto nivel de humedad en el ambiente, orientar frontalmente las aletas verticales. Si se orientan hacia la derecha o hacia la izquierda el vapor se puede condensar y formar gotas que saldrán por la rejilla de salida del aire. PRECAUCION 3742540484-U-AWIAS12DC 20-07-2015 8:43 Pagina 910
Elimine el polvo fino con un aspirador. Si se ha adherido suciedad al filtro, lávelo con agua templada jabonosa, aclárelo después y séquelo.
Limpiar el filtro de aire colocado detrás del panel frontal una vez cada dos semanas como mínimo.

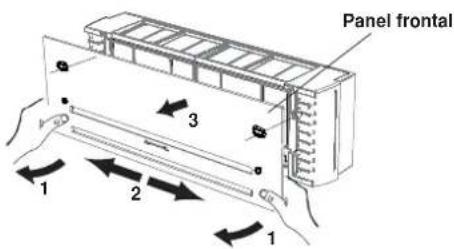

CÓMO QUITAR EL FILTRO
1. Sujetar las dos extremidades del panel y tirar ligeramente
hacia Usted la parte inferior, para desconectar los imanes.
2. Deslizar el panel hacia la derecha o la izquierda.
3. Tirar de nuevo el panel hacia Usted, para desconectar
los imanes superiores. El panel frontal está fijado a la unidad con cuatro imanes. Panel frontal
4. Empujar ligeramente hacia arriba el filtro y extraerlo.
Limpiar el filtro del aire y volver à colocarlo.
Deslizar hacia arriba el filtro y a continuación introducirlo en la ranura del sistema
Después de haber instalado el filtro, cerrar el panel frontal
Para parar el acondicionador de aire presionar el selector de funcionamiento con una pluma hasta apagar el testigo de funcionamiento. Corte de corriente durante el funcionamiento. Si se produce un corte de corriente el acondicionador de aire se para. Cuando se restablece la alimentación eléctrica el acondicionador de aire reinicia automáticamente a los 3 minutos. NOTA Si el mando a distancia no funciona o se ha perdido, actuar como se indica a continuación.
1.ACONDICIONADOR DE AIRE PARADO
Para poner en marcha el acondicionador de aire presionar el selector de funcionamiento con una pluma y seleccionar la modalidad deseada (COOL o HEAT). El acondicionador se pondrá en marcha con la velocidad ALTA del ventilador. La programación de la temperatura es 25°C para la modalidad de refrigeración y 21°C para la calefacción. NOTA
FUNCIONAMIENTO SIN MANDO A DISTANCIA
Selector de funcionamiento
Las operaciones de mantenimiento deben ser efectuadas por personal especialmente preparado.
Como medida de seguridad comprobar que el acondicionador está apagado y la corriente eléctrica desconectada antes de realizar cualquier operación de limpieza.
No mojar la unidad interna durante la limpieza. El agua podría dañar las partes internas de la unidad y provocar un cortocircuito.
Limpiar la tapa y la rejilla de la unidad interna con el cepillo de un aspirador o con un paño suave y seco. Las manchas pueden limpiarse con un paño húmedo y detergente neutro. Al limpiar la rejilla no descolocar las aletas. PELIGRO
No usar disolventes, detergentes o sustancias químicas corrosivas. No usar agua hirviendo para limpiar la unidad interna.
Algunas aristas metálicas y las aletas del condensador son cortantes; limpiarlas con cuidado. l Limpiar como mínimo una vez al año el intercambiador y los demás componentes de la unidad externa. Consultar al Servicio de Asistencia. PRECAUCION 3742540484-U-AWIAS12DC 20-07-2015 8:43 Pagina 1011
ADVERTENCIA l Debe evitarse el uso de teléfonos celulares en proximidad del acondicionador porque podría crear interferencias y anomalías en su funcionamiento. Si se detectase un funcionamiento anómalo (el testigo de funcionamiento OPERATION se enciende, pero la unidad no funciona) desactivar la alimentación eléctrica del mismo durante aprox. 3 minutos y después volver a poner en marcha el acondicionador.
EVITAR l Obstruir las rejillas de envío y de aspiración de la unidad; en caso contrario la unidad no trabaja correctamente y podría llegar a dañarse. l La radiación solar directa usando toldos o cerrando las cortinas. VERIFICAR l Que el filtro de aire esté siempre limpio. Un filtro sucio disminuye el paso del aire y reduce el rendimiento de la unidad. l Que las puertas y ventanas están cerradas para evitar infiltraciones de aire no acondicionado. Si su acondicionador de aire no funciona correctamente, compruebe los siguientes aspectos antes de llamar al servicio de reparación. Si el problema no puede ser solucionado, contacte con el Servicio de Asistencia. Problema: El acondicionador de aire no arranca. Posible causa:
1. Fallo en la corriente.
2. Rotura del fusible.
3. Botón ON/OFF en posición OFF.
4. Las pilas del mando a distancia están gastadas.
2. Contactar Servicio de Asistencia.
3. Pulsar el botón ON/OFF.
4. Colocar pilas nuevas.
Problema: La refrigeración o la calefacción son insuficiente. Posible causa:
1. Filtros del aire sucios o obstruidos.
2. Fuente de calor cercana o habitación demasiado
3. Puertas y/o ventanas abiertas.
4. Obstrucción cerca de la entrada o salida del aire.
5. Temperatura reglada con el mando a distancia
6. Temperatura del aire externo muy baja (versión bomba
7. El sistema di descongelación de la unidad externa en
modo calefacción no funciona (versión bomba de calor). Solución:
1. Limpiar los filtros de aire.
2. Eliminar la fuente de calor.
3. Cerrarlas para evitar corriente.
4. Eliminar para asegurar un buen flujo de aire.
5. Ajuste de la Temperatura reglada con el mando a
6. Añadir otra fuente de calor.
7. Avisar al Servicio de Asistencia.
Problema: El acondicionador produce ligeros crujidos. Posible causa:
1. En fase de calefacción o refrigeración las partes de
plástico sufren dilataciones/contracciones que causan este fenómeno. Solución:
1. Situación totalmente normal; los ligeros crujidos
desaparecerán cuando se alcanzara una temperatura regular.
FILTRO AIRE DE CARBON ACTIVO
1. Una bolsa de polietileno contiene los filtros aire de carbón
2. Abrir la bolsa exclusivamente en el momento en que se

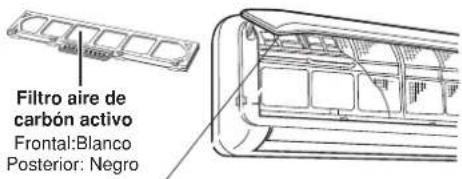

van a instalar los filtros, en caso contrario se reduce el efecto desodorante del filtro. NOTA Este filtro aire de carbón activo se añade al filtro estándar. Está formado por dos capas: - la primera tiene la función de filtro de alta eficacia y retiene hasta las partículas más pequeñas del aire. - la segunda capa está formada por un compuesto de carbón activo que purifica el aire de olores. CÓMO INSTALAR EL FILTRO AIRE DE CARBON ACTIVO Instalar el filtro aire de carbón activo detrás del filtro de aire. 1.Retirar el filtro de aire. 2.Instalar el filtro aire de carbón activo en la posición que indica la figura, con el símbolo “FRONT” hacia la parte frontal. 3.Reinstalar el filtro de aire. Filtro aire de carbón activo Filtro aire de carbón activo Frontal:Blanco Posterior: Negro El filtro aire de carbón activo no elimina gases y vapores nocivos ni hace circular el aire en la habitación. Es necesario abrir frecuentemente puertas y ventanas si se usan aparatos de calefacción de gas o queroseno. De no ser así pueden producirse casos de asfixia. PELIGRO SUSTITUCIÓN DEL FILTRO AIRE DE CARBON ACTIVO
El filtro puede sustituirse.
No desechar el bastidor del filtro, si presente.
El filtro usado non se puede volver a utilizar ni siquiera limpiándolo.
Los filtros pueden adquirirse a través del distribuidor más cercano.
Controlar el nivel de contaminación cada dos semanas como mínimo.
Sustituir el filtro después de seis meses de utilizo. 3742540484-U-AWIAS12DC 20-07-2015 8:43 Pagina 1112
F F La dirección de la unidad no ha sido seleccionada correctamente. El modo de funcionamiento selecciona- do no es compatible con el sistema (por ejemplo, se ha seleccionado el modo de calefacción, cuando el sistema funcio- naba en refrigeración, o viceversa). El ventilador se para y el deflector se sierra. El sistema vuelve a arrancar auto- máticamente cuando se seleccio- na la dirección correctamente. El ventilador se para y el deflector se sierra. El sistema vuelve a arrancar auto- máticamente cuando se seleccio- na un modo de funcionamiento correcto. Regular la dirección del circuito de refrigeración unidad exterior/interior (ver las instrucciones de instalación) Seleccionar un modo disponible o com- patible con las otras unidades del Sistema
O O F Avería de la unidad externa. El ventilador se para y el deflector se sierra. El sistema vuelve a arrancar auto- máticamente cuando el problema en la unidad exterior se resuelve. Compruebe el código de error con los LEDs correspondientes en el PCB de la unidad exterior. Siga las indicaciones del diagnóstico para la unidad exterior.
F F F Problema de comunicación entre unidad interna/externa. El ventilador se para y el deflector se sierra después de 30 segundos de falta de comunicación. El sistema vuelve a arrancar auto- máticamente cuando se restable- ce la comunicación. Compruebe que las conexiones entre C1 y C2 en el bloque de bornes de la unidad exterior y interior son correctas (terminales C1 conectados juntos, ter- minales C2 conectados juntos). Compruebe que ha instalado un cable de comunicación blindado. Compruebe que el interruptor SW1 para la regulación de la dirección de comunicación está en la posición correcta. Compruebe que todos los cables de tierra están conectados correctamente. Compruebe que el blindaje del cable de comunicación está conectado correctamente. Compruebe el fusible de comunicación de la unidad exterior y interior. Compruebe que la unidad exterior está alimentada y está funcionando. Compruebe que todos los PCB están alimentados. Compruebe que el cable de alimenta- ción no está conectado a los terminales de comunicación. Compruebe que no hay marcas de quemadura en los PCB, sobre todo cerca de los cables de comunicación. Compruebe que el motor-ventilador no está dañado y no hay un cortocircuito en el PCB de la unidad interior. O = LUCE apagada
F F O Sonda batería defectuosa o desconecta- da. El ventilador se para y el deflector se sierra. El sistema vuelve a arrancar auto- máticamente cuando se repara la sonda. Compruebe que la sonda está conecta- da correctamente al PCB de acuerdo con el diagrama eléctrico. Compruebe que la sonda no está dañada y, si es necesario, sustituirla.
F O F Sonda aire/humedad defectuosa o des- conectada. El ventilador se para y el deflector se sierra. El sistema vuelve a arrancar auto- máticamente cuando se repara la sonda. Compruebe que la sonda está conecta- da correctamente al PCB de acuerdo con el diagrama eléctrico. Compruebe que la sonda no está dañada y, si es necesario, sustituirla.
O F F Error del motor-ventilador. El ventilador se para y el deflector se sierra. El sistema vuelve a arrancar auto- máticamente después algunos segundos. Compruebe que el motor-ventilador está conectado correctamente al PCB de acuerdo con el diagrama eléctrico. Compruebe que el motor-ventilador no esté bloqueado. Compruebe que el motor-ventilador no está dañado y, si es necesario, susti- tuirlo.
O F O La combinación entre la unidad exterior y las unidades interiores no es correcta. El ventilador se para y el deflector se sierra. Compruebe que ha seleccionado, durante la instalación del sistema, una combinación adecuada entre la unidad exterior y las unidades interiores. Compruebe que en ninguna de las uni- dades internas del sistema hay un error de comunicación. Si está presen- te, primero resolver este error. NOTA: Si no se resuelve con las acciones anteriores, contactar el servicio de asistencia. O = SPIA spenta
= SPIA accesa F = SPIA intermittente15 ADVERTENCIA PARA LA ELIMINACIÓN CORRECTA DEL PRODUCTO SEGÚN LA DIRECTIVA EUROPEA 2012/19/UE Al final de su vida útil, este equipo no debe eliminarse junto a los desechos domésticos. Debe entregarse a centros específicos de recogida diferenciada locales o a distribuidores que facilitan este servicio. Eliminar por separado un equipo eléctrico y electrónico significa evitar posibles consecuencias negativas para el medio ambiente y la salud derivadas de una eliminación inadecuada y permite reciclar los materiales que lo componen, obteniendo asi un ahorro importante de energía y recursos. Para subrayar la obligación de eliminar por separado estos equipos, en el producto aparece un contenedor de basura tachado. INFORMACIÓN PARA EL CORRECTO DESECHO DE LAS PILAS DE CONFORMIDAD CON LA DIRECTIVA 2006/66/CE Cambie las pilas una vez que se hayan agotado, pero no las deseche junto con los normales residuos domésticos. Las pilas deben entregarse a los centros especiales de recogida selectiva municipales o privados encargados del servicio. La recogida selectiva de las pilas contribuye a evitar efectos perjudiciales al medio ambiente y a la salud y permite recuperar y reciclar sus componentes a fin de obtener un ahorro significativo en materia de energía y recursos. A fin de recordar el deber de desecharla separadamente, la pila presenta el símbolo del contenedor de basura tachado. REGLAMENTO (UE) n º 517/2014 - F-GAS La unidad contiene R410A, un gas fluorado de efecto invernadero con un potencial de calentamiento global (GWP) de 2.087.50. No dispersar R410A en la atmósfera. SIGNIFICADO Y USO DE LOS INTERRUPTORES DEL MANDO A DISTANCIA Interruptores 1 y 2: Estos interruptores se utilizan para que coincida el mando a distancia con las unidades internas especificas. Interruptores 3 y 4: estos interruptores se han desarrollado para su uso futuro; actualmente no tienen ninguna función. Dejarlos en la posición OFF. Interruptores 5 y 6: estos interruptores regulan el mando a distancia en modo INFRARROJOS o CON CABLE. La posición normal está en ON (modo INFRARROJOS). Para la función CON CABLE, remover las pilas y ajustarlos en la posición OFF.
COMO REMOVER LAS PILAS
l Remover la tapa. l Apretar la pila hacia el polo negativo y remover el polo positivo (como en figura). l Remover así también la otra pila.
REQUISITOS ELÉCTRICOS 4
REQUISITOS ELÉTRICOS
mbolo o permanece exibido)
