AWIAS12DC - Climatisation ARGO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur
Capacité de refroidissement	12 000 BTU
Type de réfrigérant	R-410A
Classe énergétique	A
Niveau sonore	55 dB
Dimensions (L x P x H)	70 x 30 x 40 cm
Poids	30 kg
Fonctionnalités supplémentaires	Déshumidification, mode silencieux, télécommande
Installation	Installation murale recommandée
Entretien	Filtres lavables, nettoyage régulier recommandé
Consignes de sécurité	Ne pas obstruer les grilles d'aération, vérifier les fuites de réfrigérant
Garantie	2 ans

FOIRE AUX QUESTIONS - AWIAS12DC ARGO

Pourquoi mon ARGO AWIAS12DC ne démarre-t-il pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température inférieure à celle de la pièce.

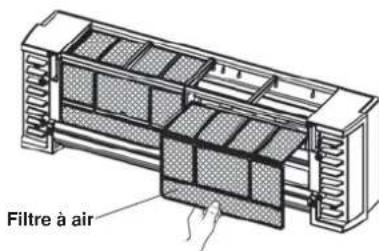

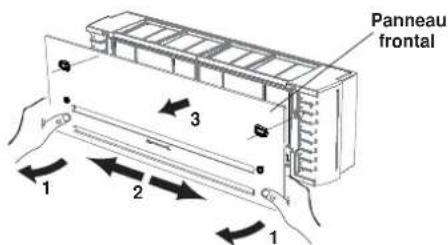

Comment nettoyer le filtre de mon ARGO AWIAS12DC ?

Retirez le filtre à air situé à l'avant de l'appareil. Lavez-le à l'eau tiède avec un détergent doux, puis laissez-le sécher complètement avant de le remettre en place.

Quelle est la puissance de climatisation de l'ARGO AWIAS12DC ?

L'ARGO AWIAS12DC a une capacité de refroidissement d'environ 3,5 kW, ce qui le rend adapté pour des pièces allant jusqu'à 30 m².

Mon ARGO AWIAS12DC fait du bruit, est-ce normal ?

Un léger bruit est normal, mais si vous entendez des bruits forts ou des vibrations, vérifiez que l'appareil est bien nivelé et qu'il n'y a pas d'objets bloquant le ventilateur.

Comment régler la température sur mon ARGO AWIAS12DC ?

Utilisez la télécommande fournie pour régler la température. Appuyez sur les boutons de température pour augmenter ou diminuer la température souhaitée.

Que faire si mon ARGO AWIAS12DC fuit de l'eau ?

Vérifiez si le réservoir de condensation est plein et videz-le si nécessaire. Assurez-vous également que le tuyau de drainage n'est pas obstrué.

Est-ce que l'ARGO AWIAS12DC peut être utilisé comme chauffage ?

Oui, l'ARGO AWIAS12DC dispose d'une fonction de chauffage, ce qui vous permet de l'utiliser toute l'année.

Quelle est la consommation énergétique de l'ARGO AWIAS12DC ?

L'ARGO AWIAS12DC est classé en énergie A, ce qui signifie qu'il est conçu pour être économe en énergie tout en offrant une performance optimale.

Comment puis-je programmer mon ARGO AWIAS12DC pour qu'il s'éteigne automatiquement ?

Utilisez la fonction de minuterie sur la télécommande pour sélectionner l'heure à laquelle vous souhaitez que l'appareil s'éteigne.

Où puis-je trouver des pièces de rechange pour mon ARGO AWIAS12DC ?

Vous pouvez acheter des pièces de rechange auprès de votre revendeur local ou sur le site officiel d'ARGO.

MODE D'EMPLOI AWIAS12DC ARGO

Pour tout problème ou toute question relatifs au climatiseur, il faudra les informations ci-dessous. Les nombres de série et de modulo figurent sur la plaque signalétique placée sur le fond du coffret.

No. de modele

No. de série

Date d'achat

Adresse du vendeur

Numero de téléphone.

SYMBOLS D'AVERTISSEMENT

Les symboles suivants utilisés dans ce manuel avertissement d'un danger potentiel pour l'utilisateur, le personnel d'entretien ou l'appareil proprement dit:

AVERTISSEMENT

Ce symbole signale un danger ou des opérations dangereuses qui risquent d'entrainer des blessures physiques graves, ou mortelles.

ATTENTION

Ce symbole signale un danger ou des opérations dangereuses qui risquent d'entrainer des blessures physiques ou des dommages matériels, notamment du produit.

REMARQUE

Ce climatiseur est doté des fonctions de refroidissement, déshumidification, chauffage e ventilation. Vous trouvez ci-après des détails à leur sujet. Veuillez vous référer à ces explications lors de l'utilisation de ce climatiseur.

DECLARATION DE CONFORMITE

C

puisque il est conforme aux Directives:

-Basse Tension n° 2006/95/CE (Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 + A13:2012

• A1:2006 + A2:2009 with EN 60335-1:2002 + A11:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010

+A15:2011)

-Compatibilité Electromagnétique n° 2004/108/CE, 92/31 CEE et 93/68 CEE. (Standard: EN55014-1 (2006) +

A1(2009) + A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009),

EN 61000-3-3 (2008)

-RoHS2 n° 2011/65/UE.

1. Telecommande.
2. Sonde de température de la télécommande: elle détecte la temperature de la pièce où se trouve la commande et donc du climatisateur.
   3.Sortie d'air: distribue I'air traité et filtré dans le local.
3. Entrée d'air: l'air ambient est aspiré et filtré à travers des filtres spéciaux.
4. Récepteur: reçoit les signaux de la télécommande.

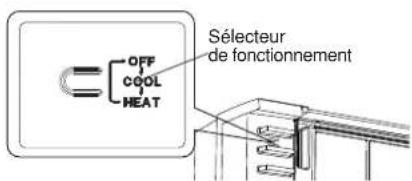

5. Selecteur de fonctionnement (sans télécommande): Appuyer ce bouton pour selectionner le fonctionnement OFF, COOL et HEAT.

AVERTISSEMENT

La position OFF ne coupe pas l'alimentation electrique. Pour etéindre complètement l'apparell, utilisér le interrupteur principal d'alimentation.

7.Voyant de fonctionnement (OPERATION): Il s'allume.
quand le climatiseur est en marche.
Il clignote une fois pour indiquer que le signal de la telecommande a ete reçu et memorise.
8. Voyant d'attente (STANDBY) : Il s'sallume quand le climatiseur est connecté à la courant et peut recevoir le signal de la télécommande.
9.Voyant du temporisateur (TIMER):Cevoyant s'allume lorsque I'unité est controllee par le temporisateur.

REMARQUES

• Il est possible régler le climatiseur de façon à qu'les voyants OPÉRATION, TIMER et STANDBY soient toujours étentients, pendant le fonctionnement.

S'assurer que la fonction FILTRE TiO_2 soit OFF. Appuyer en meme temps sur les boutons IFEEL et FAN de la telecommande pendant plus de 5 secondes. Repeter la procedure pour rétablier les conditions normales de fonctionnement.

• En cas de panne, le climatiseur active les voyants correspondants, même s'il sont regles sur la fonction "éteint". Voir paragraphe DEPANNAGE pour détails additionnels.

SYSTEME MULTI SPLITsubsection

Lorsque les voyageurs TIMER et STANDBY clignotent en même temps et levoyant OPERATION est allumé, cela signifie que:

1. L'unité interieure n'est pas adressée.
2. On a scélectionné le mode chiffage, lorsquel le système était en refroidissement, ou vice versa. Sélectionner un mode compatible avec le système.

EMPLACEMENT D'INSTALLATION

• Il est recommandé de faire installer le climatiseur par un technicien qualifié en suivant les instructions d'installation fournies avec l'appareil.

AVERTISSEMENT

• Ne pas installer le climatiseur dans un local où l'on détecte des émanations gazeuses ou des gaz inflammables, ni à un endroit extrément humide, une serre par exemple.
• Ne pas installer le climatiseur aux endroits ou se trouvent des appareils dégageant une chaleur excessive.
• Ne pas installer le climatiseur dans un local, où il pourrait être mouillé par des jets d'eau (par exemple dans la buanderie).
  Pour protégger le climatiseur de toute corrosion, ne pas installer directement l'unité extérieur à des embruns d'eau de mer ou à des vapeurs sulfureuses.

PRECAUTIONS ELECTRIQUES

• Avant l'installation, s'assurer que la tension du reseau d'alimentation de votre maison ou de votre bureau est la même que celle indiquée sur la plaque signalétique du climatiseur.
• Tous les branchements électriques devront être conformes aux normes et réglementations en vigueur. Consulter eventuellement le revenueur ou un technicien qualifié.
• Chaque unité doit être correctement raccordée à la terre avec une prise de terre.
  Le branchement électrique doit être fait par un technicien qualifié.

INSTRUCTIONS DE SECURITE

• Avant d'utiliser le climatiseur, consultez avec soin ce manuel d'instructions. En cas de doutes ou de problèmes, adresse-vous au revendeur, ou au Service Apre-Vente.
  Le climatiseur a été étudié pour creer des conditions climatiques comfortsables.
  Ne l'utilissez que dans le but pour lequel il a été prévu et en suivant les indications indiquées dans ce manuel.

AVERTISSEMENT

• Ne jamais utiliser d'essence ou d'autres liquides inflammables pres du climatiseur. Cela seraient extrémement dangereux.
• De plus, ne pas installer sous l'unité des apparcellages électriques qui ne sont pas protégés avec la protection IPX1 (protection à l'eau avec chute verticale).
• Le constructeur décline toute responsabilité pour le non respect des normes de sécurité et des mesures pour la prévention des accidents.

ATTENTION

• Ne jamais utilisel I interrupteur general pourmettre en route ou arreter le climatisseur. Utiliserseaulement la touche ON/OFF de la telecommande ou le selecteur placed sur l'unité.
• Ne pas laisser les enfants jouer avec le climatiseur.
• Ne pas refrodir excessivement la pièce en présence des bébés ou des maladies.
• Ce climatiseur n'est pas prévu pour être utilisé par des personnes (comprises les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénouées d'expérience ou de reconnaissance, sauf si elles peuvent bénéficier, par l'intermédiaire d'une personne responsable pour leur suretée, d'une surveillance ou d'instruction prétable concernant l'utilisation du climatiseur.

UTILISATION DE LA TELECOMMANDE

INSTALLATION DES PILES

• Enlever le couvercle des piles de la télécommande et vérifier que les 4 interrupteurs sont placez comme représentier: POUR PLUS DE

POUR PLUS DE DETAILS, VOIR A LA FIN DE LA NOTICE
INTERRUPTOURS

• Placer deux piles alcalines du format AAA de 1,5V-DC. S'assurer que les piles sont bien installées dans le compartment en respectant les pôles. L'affichage de l'heure sur le display clignote. Appuyer sur la fouche SEL TYPE.
• Les piles ont une automonne en moyenne de plus de six mois, mais ce dépend de la fréquence d'utilisation de la télécommande. Enlever les piles, si vous prévoyez de ne pas utiliser la commande à distance pendant plus d'un mois.
• Les piles de la télécommande contiennent des agents polluants. Une fois usées, les jeter en respectant la réglementation locale concernant les déchets.

REMARQUE

SI ON INSTALLLE PLUS D'UNE UNITE INTERIEURE DANS LA MEME PIECE:

Yououpouvezutilisereunseletelecommandepour toutes unites.

Au contraire, si vous voulez adresser chaque télécommande à sa unité, suivre la procédure "Adresse télécommande/unité interieure" (voir la Notice d'installation).

SELECTEUR DE LA SONDE DE TEMPERATURE

• En conditions normales, la temperature ambiente est détectée et contrôle par la sonde de température placée dans la télécommande (icone IFEEL active sur le display). Cette fonction permette de personaliser la temperature ambiente en transmettant le signal de une position près vous. En utilisant cette fonction, la télécommande doit toujours être dirigé vers le climatiseur, sans obstacles, donc il convient qu'elle soit visible de l'unité interieure (par exemple, ne pas la metre dans un tiroir).
• On peut désactiver le capteur de température de la télécommande en appuyant sur la touche I FEEL, dans ce cas, l'icone relative sur le display s'éteint et c'est seulement le capteur present à l'intérieur du unité qui devient opérationnel.

REMARQUE

La télécommande transmet des signaux à l'unité interieure chaque fois que vous appuyez sur une touche et à toutes les variations de la température détectée par le capteur IFEEL.
En cas de inconvenients (piles faibles, telecommande place dans une position non visible de I'unité interieure,...), le contrôle de la temperature ambiente est automatiquement commute sur le capteur de I'unité interieure. Dans ce cas, la temperature proche de la telecommande peut différer de la temperature relevante dans le conditionneur d'air.

FONCTIONNEMENT AVEC LA TELECOMMANDE

Diriger l'émetteur de la commande à distance vers le récepteur placé sur le climatiseur.

COMMENT METTRE EN MARCHE LE CLIMATISEUR

Appuyer sur le bouton ON/OFF pourmettre en marche le climatiseur. Le voyant de fonctionnement s'allume, en indiquant que l'unité est en marche.

TELECOMMANDE

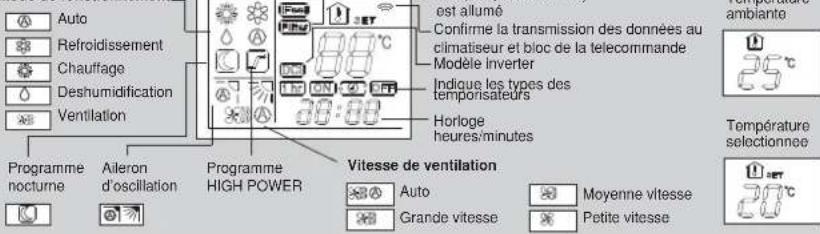

AFFICHAGE

Les informations sur le mode de fonctionnement s'affichent lorsquela télécommande est en fonction.

Indique que le climatisateur fonctionne en mode 1 FEE (capteur télécommande act

Mode de fonctionnement

F

BOUTON MODE DE FONCTIONNEMENT

Appuyer sur ce bouton pourCHOISIR LE mode de fonctionnement du climatseur. (refroidissement)

Le climatisseur refroidlt la piece. (deshumidification)

Le climatiseur reduit l'humidite de l'air de la和个人ie.

(auto)

Sur cette position le microprocesseur calcule automatique la différence entre le réglage du thermostat et la température de la pièce, puis il commute automatique sur le mode réfréodissement ou chaffage.

（ventilation）

Le climatiseur fonctionne uniquement en ventilation.

BOUTONS DE REGLAGE DE LA TEMPERATURE

(plus froid)

Appuyer sur ce bouton pour réduire la temperature.

(plus chaud)

Appuyer sur ce bouton pour augmenter la temperature.

BOUTON "FAN" (Vitesse de ventilation)

automatique la vitesse de ventilation.

Moyenne vitesse de ventilation.

Petite vitesse de ventilation

BOUTON NIGHT/ECO

Appuyer sur ce bouton pour désir la fonction NIGHT/ECO.

BOUTON "HIGH POWER"

Appuyer sur ce bouton pour choisir la fonction HIGH POWER.

Appuyer sur ce bouton pour selectionnes les fonctions:
reglage de l'heure
- réglée du temporisateur ON/OFF Pour les détails voir "REGLAGE DE L'ATTACHEMENT"
TELEORATEGTEMPOBESATFIB

CAPTEUR

Le captein de température incorpore à la télécommande détecte la température de la piece.

EMETTEUR

Lorsque I'on appuile sur les boutons de la télécommande, le voyant [ ] clignote pour transmettre la modification des réglages au recepteur du climatiseur.

BOUTON MODE DE FONCTIONNEMENT

Appuyer sur ce bouton pourCHOILTE le mode de fonctionnement du climatiseur.

(chauffage)

clIgnote ou liXe

Le climatiseur rechauffe la piece.

auto)

Sur cette position le microproesseur calculé automatiquement la différence entre le réglage du thermostat et la temperature de la pièce, puis il commuté automatiquement sur le mode réfridissement ou chauffage.

BOUTON ON/OFF (enmarche/arré)

Ce bouton permet demettre le climatisseur en marche et de l'arreté.

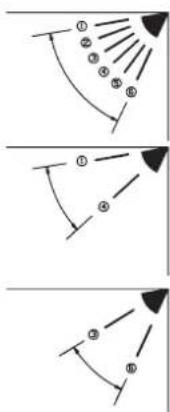

Bouton FLAP

Apuyer sur ce bouton pour désir la fonction desirable.

Fixe: 6 positions

Oscillation automatique

SELECTEUR DE LA SONDE IFEEL/IFEEL C

Appuyer sur le bouton I FEEL pour modifier l'affchage du capteur de temperature actif (de la télécommande au climatiseur et vice-versa).

BOUTON CLEAN/FILTER Ti0-MENU

Appuyer sur ce bouton pour désigner la fonction ou pour acceder au menu des fonctions.

BOUTON SELECTION DU TIMER

En apuyant sur ce bouton on active sur l'affichage la procedure pour le réglage ON/OFF du temporisateur.

Pour les détails, voir "REGLAGE DUTEMPORISATEUR".

REGLAGE DE L'HEURE

1. Appuyer trois fois sur le bouton ST. L'indication de l'heure seule cligno
2. Appuyer sur le bouton H jusqu'a ce que I'heure désirée s'affiche. Appuyer sur le bouton M jusqu'a ce que les minutes désirs s'affichent. L'affichage de I'heureCEE automatiquement de clignoter (a I'exception du symbol après 10 seconds.

REFROIDISSEMENT

REMARQUE

F

Vérifier que l'unité est connecté à l'alimentation électrique et que le voyage STANDBY est allumé.

1.Appuyer sur le bouton jusqu'à ce le signal REFROIDISSEMENT paraisse ou l'affiche
2.Appuyer sur les boutons + / - (selection de la temperature) pourCHOISIR LA TEMPEATURE (la plaque de reglage de la tempeature est entre 32^ max. et 10^ min.).

LA VALEUR DE LA TEMPERATURE RELECTIONNNEE A AFFICHE.

5 SECONDS APRES LA PROGRAMAMXATION DE TEMPERATURE CHOISIE, SUR LAEFFECHAGE APPARAIAT RE NOUVEAU LA TEMPERATURE AMBIENTE.

3.Appuyer sur le bouton FAN pour regler la vitesse de ventilation.

CHAUFFAGE

1.Appuyer sur le bouton jusqu'ao ce que le signal CHAUFFAGE apparaissé à l'affiche.
3. Appuyer sur les boutons +/- (sélection de la température) pour désirar la température (la plaine de réglage de la température est entre 32^ max. et 16^ min.).

LA VALEUR DE LA TEMPERATURE RELECTIONNNEE AFFICHE.

5 SECONDES APPRES LA PROGBRAMMATION DE LA TEMPERATURE CHOISIE. SUR LAEEIGHAGE APPARAIET DE NOUVEAU LA TEMPERATURE AMBIENTE.

3.Appuyer sur le bouton FAN pour regler la vitesse de ventilation.

REMARQUE

Après la mise en marche en chauffage, le ventilateur de l'unité interieure ne fonctionnera pas, grâce à une protection "prévention courants air froit" qui permettra le fonctionnement du ventilateur seulement lorsque l'échangeur de chaleur de l'unité interieure sera suffisamment chaud. Pendant cette période le voyant STANDBY sera allumé.

DEGIVRAGE DE L'ECHANGESUR DE CHALEUR DE L'UNITE EXTERIEURE

Lorsque la température extérieure descend au-dessous de zéro, de la glace se forme sur l'échangeur extérieur; ici réduit la puissance en chauffage. Dans ce cas une protection est activée qui permettra le dégivrage du échangeur. Lorsque cette fonction est activée, le ventilateur de l'unité interne s'arrêté.

Le fonctionnement en chauffage reprend après quelques minutes en fonction de la température ambiente et de la température extérieure.

FONCTIONNEMENT ET RENDEMENT D'UN SYSTEME "REVERSIBLE"

Un climatiseur en version "Reversible" rechauffe l'air ambiance en prelevant la chaleur de l'air extérieur. La capacité (rendement) du système diminue donc lorsque la tempéature extérieure descend au-dessous de zéro. Si le climatiseur ne reussit pas à maintainir une valeur suffisante de la temperature, on devra compléter le chauffage avec un autre apparéil.

FONCTIONNEMENT AUTOMATIQUE

1. Appuyer sur le bouton ou jusqu'à ce que le signal AUTOMATIQUE apparaissé à l'affichage (aussi le signal ou reste affchéé).
2. Appuyer sur les boutons +/- (sélection de la température) pour désir la température (la plège de réglage de la température est entre 32^ max. et 10^ min.)

LA VALEUR DE LA TEMPERATURE SELECTIONNNEE S AFFICHE.

1. SECONDES APRES LA PROGRAMMATION DE LA TEMPERATURE CHOISLE SUR L'AFFICHE APPARAIANT DE NOUVEAU LA TEMPERATURE AMBIENTE.

Le climatiseur change automatiquement le mode de fonctionnement de chauflage en refroidissement (ou vice versa) pour maintenir la temperature détectee, quels soit le signal affiché.

3.Appuyer sur le bouton FAN pour regler la vitesse de ventilation.

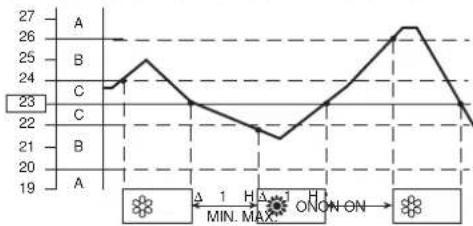

Exemple de schema de fonctionnement en mode (Auto) avec la température ambiente sélectionné a 23^

REMARQUE

Le climatiseur change automatiquement le mode de fonctionnement (de refroidissement en chauffage, ou vice versa) quand se verifies une des conditiones suivantes:

-ZONE A: change si la difference entre la temperature ambiente et la temperature selectionnee sur la telecommande est au moins 3^
-ZONE B: change si la difference entre la températe ambiente et la températe selectionné sur la telecommande est au moins 1^ ,une heures après l'arret du compresseur.
-ZONE C:ne change jamais si la différence entre la temperature ambiante et la temperature selectionnee sur la telecommande n'est pas plus de 1^

FONCTIONNEMENT AUTOMATIQUE CONFIGURATION MULTISPLIT

Lorsque le système de climatisation est en configuration multisplit et il y a plus d'une unité interieure connectee, le mode de fonctionnement automatique suit les procedures suivantes:

-la première unité qui allume le système decide également le mode de fonctionnement (refroidissement ou chauffage) pour toutes les autres qui vont etre mis en marche après la première;
- lorsque le système a eté mis en marche en refroidissement et une unité est activée en chauffage, une erreur sera signalée pour cette unité (mode de fonctionnement faux). Si la même unité a démarre en mode "automatique" et la température désirée est inférieure à celle détectée dans l'ambient, l'unité fonctionnera en refroidissement comme le reste du système; mais si la température désirée est supérieure à celle détectée, l'unité fonctionnera en ventilation;
- lorsque le système a eté mis en marche en chauffage et une unité est activée en refroidissement, une erreur sera signalée pour cette unité (mode de fonctionnement faux). Si la même unité a démarre en mode "automatique" et la température désirée est supérieure à celle détectée dans l'ambient, l'unité fonctionnera en chauffage comme le reste du système; mais si la température désirée est inférieure à celle détectée, l'unité fonctionnera en ventilation.

DESHUMIDIFICATION

1.Appuyer sur le bouton jusqu'à l'affichage du signal DESHUMIDIFICATION
2.Appuyer sur les boutons + / - (selection de la temperture) pourCHOISIR LA TEMPOREATURE (la plage de reglage de la temperature est entre 32^ max. et 10^ min.)

LA VALEUR DE LA TEMPERATURE SELECTIONNNEE S AFFICHE.

5 SECONDS APRES LA PROGRAMMATION DE LA TEMPERATURE CHOISIE, SUR L'AFFICE AGREE PARAI T RE NOUVEAU LA TEMPERATURE AMBIENTIALE

REMARQUE

Utilise la fonction déshumidification quand vous pouze réduire l'humidité de l'air ambient.
Avec la fonction déshumidification selectionnee, la vitesse du ventilateur est reglee automatiquement (symbol sur la telecommande) pour éviter le trop refroidissement.
La fonction deshumidification ne peut pas etre activee quand la tempereature exterieure est 10^ au-dessous.

VENTILATION

Si I'on désire que I'air circule dans la piece sans modifier la température, appuyer sur le bouton jusqu'à l'affichage seul du signal VENTILATION

Mettre le selecteur FAN SPEED (vitesse du ventilateur) en position 空 .Le microprocesseur du climatiseur regle automatiquement la vitesse du ventilateur. Quand le climatiseur commence a fonctionner, en chiffage ou refroidissement, la vitesse du ventilateur varie en fonction de la charge thermique de la piece.

REMARQUE

La vitesse automatique ne pas active en mode VENTILATION.

MANUEL

Pour régler la vitesse du ventilateur manuellement, il suffit demettre le sélecteur FAN (vitesse du ventilateur) sur la position désirée.

Grande vitesse Moyenne vitesse Petitvitesse

FILTRE Ti0. (si disponible)

En appuyant sur le bouton (signal allumé sur l'affchage) est activé le système de filtration avec bixyde de titan qui est efficace pour prévenir les mouvais odeurs et eliminer bacteriés et micro-organismes.

REMARQUE

Le filtre est activé seulement si le ventilateur interieur fonctionne.

PROGRAMME NOCTURNE/ECONOMIE DE L'ENERGIE

• Ce programme permet d'économiser l'énergie électrique.

• Appuyer sur le bouton ou pour désir le mode de fonctionnement refroidissement, déshumidification ou chiffage.

• Appuyer sur le be

1. Le signal s'affiche. Pour libérer la fonction d'économie nocturne, appuyer à nouveau sur le boulton NIGHT.

Définition du programme nocturne

Quand vous selectionnez le programme nocturne, le climatiseur modifie automatiquement la temperature selectionnee après 60 minutes.
Ceci peut déconomiser l'énergie sans sacrifier le comfort dans la pièce.

MODE DE FONCTIONNEMENT MODIFICATION TEMP SELECTIONNEE

Chauffage Diminution 2 °C

Réprocédissement et Déshumidification Augmentation de 1 °C

REMARQUE

Pendant le programme nocturne le ventilateur interieur réduit automatiquement la vitesse pour réduire le bruit.

PROGRAMME HIGH POWER

Quand ce programme est selectionné la vitesse du ventilateur interieur est regliée automatiquement et le climatiseur fonctionné à la puissance maximum en dans le mode de fonctionnement selectionné (refroidissement ou chauffage).

REMARQUE

Pendant le fonctionnement à la haute puissance la température ambiance pourrait ne pas coincider avec la température sélectionnée.

F

1. Appuyer une fois sur le bouton ST. Les indications d'arrêt (ON) et de l'heure clignotent.

2. Appuyer sur le bouton H (heures) jusqu'à ce que l'heure désirée s'affiche. Appuyer sur le bouton M (minutes) jusqu'à ce que les minutes désirées s'affichent. L'affichage revient automatiquement à l'heure actuelle après 10 secondes.

3. Appuyer sur le bouton de marche/arrêt (ON/OFF) pourmettreleclimatisseuren marche.

4. Appuyer sur le selecteur pour activer l'heure de mise en marche.

B) REGLAGE DE L'HEURE D'ARRET (OFF)

1. Appuyer deux fois sur le bouton ST. Les indications de marche (OFF) et de l'heure clignotent.

2. Appuyer sur le bouton H (heures) jusqu'à ce que l'heure désirée s'affiche. Appuyer sur le bouton M (minutes) jusqu'à ce que les minutes désirées s'affichent. L'affichage revient automatiquement à l'heure actuelle après 10 secondes.

3. Appuyer sur le bouton de marche/arrêt (ON/OFF) pourmettreleclimatiseur en marche.

4. Appuyer deux fois sur le selecteur pour activer l'heure d'arret (OFF TIME).

C) REGLAGE DE MISE EN MARCHE/ARRET QUOTIDIEN

1. Regler les heures de mise en marche et d'arrêt comme indiqué aux paragraphs A) et B).

2. Appuyer sur le bouton de marche/arrêt (ON/OFF) pourmettreleclimatiseur en marche.

3. Appuyer trois fois sur le selecteur pourmettre en service (ON/OFF) la minuterie combinée.

REMARQUE

Apre sa programmation du temporisateur, appuyer sur le bouton ST pour vérifier l'heure de programmation de mise en marche/arrêt (ON/OFF).

REGLAGE DU TEMPORISATEUR 1 HEURE

Cette fonction permet au climatiseur de travailler pendant 1 heures aux conditions selectionnées, que le climatiseur soit en fonction ou soit arrêté.

REGLAGE DU TEMPORISATEUR.

Appuyer quatre fois sur le selecteur Leg signal du TEMPORISATEUR 1 HEURE en mode de mise en marche s'affiche.

ANNULATION DU REGLAGE

Appuyer sur le bouton ON/OFF pour arreter le climatiseur.
- Attendre que l'unité interieure s'arrête.
Appuyer de nouveau sur le bouton ON/OFF pour remetre en marche le climatisationur.

REGLAGE DU HOLIDAY TIMER

La fonction Holiday Timer vous permet d'activer l'unité interieure (qu'elle soit celle d'un système monosplit ou une unité d'un système multisplit), avec un retard programmable jusqu'à 99 jours pour les fonctions Temporisateur quotidien, Temporisateur On, Temporisateur Off (pas valable pour TEMPORISATEUR 1 HEURE) déjà décrit dans cette notice. Avec cette fonction vous pouvez programmermer la mise en marche du climatiseur après un long week end, un jour d'une semaine ou plus, ecc...

Pour activer cette fonction vous devez suivre les points suivants dans l'ordre:

1. Appuyez et maintenez enforcé le bouton "SELECTION DU TIMER" de la télécommande (horloge figure) pendant plus de 6-7 secondes. Vous allez entrez dans le menu pour seLECTIONner le nombre de jours de retard.
2. Sélectionné le temporisateur désire (Temporisateur quotidien, Temporisateur On, Temporisateur Off) en appuyant sur le même bouton "SELECTION DU TIMER".
3. Reglez avec le bouton "+" le nombre de jours de retard desirede.
4. Appuyez et maintenez enforcé de nouveau le bouton "SELECTION DU TIMER" pendant plus de 6~7 secondes. Vous revenez au menu normal de la télécommande.

A ce point, le symbole du temporisateur désire clignote et le temporisateur correspondante sera activé seulement après les jours de retard régles.

REGLAGE DU FLUX D'AIR

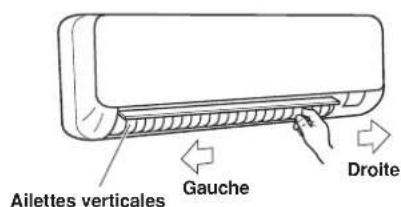

HORIZONTALEMENT (manuel)

Le flux de l'air peut être régé horizontally en déplacant les ailettes verticales vers la gauche ou vers la droite, comme indiquéd dans les figures de chaque méthode.

VERTICALEMENT (avec telecommande)

S-assurer que la télécommande est allumée. La télécommande permet de regler le voit.

Fixe:
6 posit
Oscillation
continue
Oscillation
automatique

FLAP	MODE

FLAP	MODE

FLAP	MODE

REMARQUE

Le volet se refere me automatiquement quand I'appareil est mis hors tension.
- Quand l'unité commence à fonctionner en chauffage, le ventilateur s'arrête et le volet reste en position 4 (si l'oscillation automatique est sélectionnée) jusqu'à ce que l'air suffle par l'appareil commence à se rechauffer. Une fois que l'air est rechaufé, la position du volet et la vitesse du ventilateur passent aux réglages spécifiés par la télécommande.

ATTENTION

Ne pas déplacer le volet à la main pendant le fonctionnement

ATTENTION

Utiliser le bouton FLAP de la télécommande pour ajuster la position du volet. Si l'on deplace le volet de la main, il y aura un décalage entre la position préconisée par la télécommande et la position réelle. Dans ce cas,mettre l'appareil hors tension,attendre que le volet se referme, puis remettre l'appareil sous tension. La position du volet sera à nouveau normale.
- Ne pas dirgier le volet vers le bas pendant le refroidissement car une condensation risque de se produiteur autour de la sortie d'air et de s'égouter.

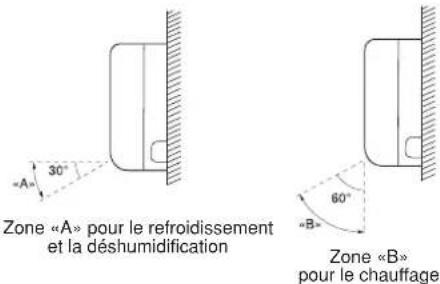

POSITION RECOMMANDEE DU VOLET

ATTENTION

Pendant le refroidissement ou la déshumidification, sur tout avec beaucoup d'humidité dans la pièce, régler les ailettes verticales droites.

Si les ailettes sont regliées nettement vers la gauche ou vers la salute, gueotelettes de condensation sur la grille de sortie, d'air pouraient se former.

FONCTIONNEMENT SANS LA TELECOMMANDE

Si la télécommande a ete perdue ou si elle ne fonctionne pas, proceder comme suit:

1.CLIMATISEUR ARRETE.

Pourmettreleclimatisseuren Marche,appuyerleselecteur de fonctionnement avec une plume pour selectionner le mode desired (COOL ou HEAT).

REMARQUE

Le climaître se mettra en marche avec la GRANDE vitesse du ventilateur.

Le réglage de la temperature est de 25^ pour le mode refroidissement et 21^ pour le chauffage.

F 2.CLIMATISEUR EN MARCHE.

Pour te indre le climatiseur, appuyer le selecteur de fonctionnement avec un plume jusqu'à ce que levoyant OPERATION s'estende.

REMARQUE

Coupure de courant pendant le fonctionnement.

En cas de coupure de courant, l'appareil s'arrête.

Quand l'alimentation est rétable, l'appareil se redénarre automatiquement après 3 minutes.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

• Les opérations d'entretien doivent être effectuees par du personnel de l'assistance technique.
  Pour toute sécurité, etéindre le climatiséur et le débrancher de la prise secteur, avant de commencer le nettoyage.
• Ne pas verser de l'eau sur l'unité interieure pour la nettoyer. Cela pourrait abimer les composants internes et provoquer des décharges électriques.

CARROSSEI ET GRILLE

Nettoyer la carrosserie et la grille de l'unité interieure avec la brosse d'un aspirateur ou avec un chiffon propre et doux. Si ces parties sont sales, les nettoyer avec un chiffon propre humecté d'un détenfant liquide doux.

Quand on nettoie la grille, faire attention de ne pas modifier la place des ailettes en frrottant.

ATTENTION

• Ne jamais utiliser de dissolvants ni de produits chimiques puissants. Ne pas nettoyer l'unité intérieure avec de l'eau très chaude.
• Certains bords métalliques et les ailettes de l'échangeur, étant coupants, doivent être manipulés avec précautions lors du nettoyage sous peine de provoguer des blessures.
  L'échangeur et les autres composants de l'unité extérieure doivent être nettoyés tous les ans. Consulter le Service Avres Vente.

FILTRE A AIR

Le filtre situé derrière la grille d'arrivée d'air doit être vérifié et nettoyé au moins une fois toutes les deux semaines.

RETRAIT DU FILTRE

Le panneau frontal est fixe à l'unité avec quatre aimants.

1. Saisir les deux extrémites du panneau frontal et tirer légération vers soi la partie inférieur, démanière à déconnecter les aimants.
2. Faire glisser le panneau vers la droite ou la gauche.
3. Tirer de nouveau vers soi pour déconnecter les aïments supérieures.

1. Pousser le filtre légèrement vers le haut, puis le tirer vers le bas. Nettoyer le filtre à air.

2. Mise en place du filtré:

3. Gilsser le filtre vers le haut dans l'appareil et insérer le dans la rainure de l'appareil.

4. Àprous l'installation du filtre, refermer le panneau frontal.

NETTOYAGE DU Filtre

Utilisner un aspirateur pour enlever la poussière. Si la poussière colle au filtre, laver le filtre avec de l'eau tiède et savonneuse, le rincer à l'eau claire et le sécher.

FILTRE AIR A CHARBON ACTIF (ACCESSOIRE)

Le filtré à charbon actif doit être monté en addition du filtré standard

Il est formé de deux couches:

-La premiere fonctionne comme filtré à haute efficacité et elle retient aussi les petites particules dans l'air.
- La deuxième couche est formé de charbon actif qui purifie l'air des odeurs.

REMARQUES

1. Les filtres à charbon actif sont dans un sac en polyéthylene.
2. Ouvrir le sac juste avant le montage des filtres à charbon actif, sinon la durée de l'effet désodorisant du filtre peut être réduite.

AVERTISSEMENT

Ce filtré à charbon actif ne permet ni déliminer les vapeurs et les gaz nocifs ni de ventilier l'air de la salle. Il faut donc ouvrir féquement les portes ou les fenêtre si l'on utilise des apparèils de chauffage au gaz ou au petrol. Simon dans des cas extrêmes les risques d'asphyxie ne sont pas exclus

REEMPLACEMENT DU FILTRE A CHARBON ACTIF

Le filtr est demontable.
- Ne jeter pas le cadre du filtre, si present.
- Un filtré usage ne peut pas être réutilisé même après un nettoyage.
- Des filtres peuvent être obtenu au cours de leur revendeur le plus proche.
- Contrôler l'encrassement du filtré au moins une fois toutes les deux semaines.
- Remplacer le filtré après six mois d'utilisation.

MISE EN PLACE DU FILTRE A CHARBON ACTIF

Le filtré à charbon actif doit être installé derrière le filtré à air.

1. Déposer le filtré à air.
2. Installer le filtré à charbon actif dans la position illustrée sur le schéma en dirigeant vers l'avant les caractères "FRONT"
3. Reinstaller le filtré à air.

Filtre à charbon actif

Devant: blanc

Derriere: noir

Filtre a charbon actif

CONSEILS POUR LE CONFORT ET L'ECONOMIE DE L'ENERGIE

EVITER:

D'obstruer les grilles d'arrivee et de sortie d'air de l'appareil. Si elles sont bouchees, l'appareil ne fonctionnera pas de façon satisfaisante et il risque d'être endommage.
- De laisser le soleil pénétrer pleinement dans la piece. Utiliser des persiennes ou des rideaux.

VERIFIER:

• Que le filtré à air soit toujours propre. Un filtré colmaté diminue les performances de l'appareil
• Que toutes les portes, les fenêtres et autres ouvertures soient fermées pour élever des infiltrations d'air.

GUIDE DE DEPANNAGE

AVERTISSEMENT

• Ne pas utiliser de téléphone portable pres du climatiseur, pour élever des perturbations au bon fonctionnement de celui-ci. Dans le cas où un fonctionnement anormal est remarqué (le可观ant de fonctionnement (OPERATION) s'allume, mais l'unité extérieure ne fonctionne pas), rétablit le fonctionnement normal en coupant l'alimentation électrique pendant à peu pres 3 minutes, au moyen du disjoncteur général ou de la fiche, ensuite remetre en marche le climatiseur.

Si le climatiseur ne marche pas correctement, effectuer les verifications suivantes avant d'applier le Service Avres Vente. Si le problème persististe, prendre contact avec le vendeur ou le Service Avres Vente.

Panne: Le climatiseur ne fonctionne pas du tout.

Cause possible:

1. Coupure de courant.

2. Disjoncteur activé

3. La touche de marche/arrêt de fonctionnement est positionné sur OFF.

4. Les piles de la télécommande sont usées.

Remede:

1. Rétablit l'alimentation
2. Prende contact avec un service après-vente.
3. Appuyer à nouveau sur la touche.
4. Remplacer les piles

Panne: Refroidissement ou chauffage insuffisant.

Cause possible:
1. Filtre à air sale ou obstruè
2. Source de chaleur ou trop de monde dans la pierce
3. Portes et/ou fenêtres ouvertes
4. Obstacle devant l'arrivée ou la sortie d'air.
5. Température régée sur la télécommande trop haute
6. La température extérieure est insuffisante (version réversible).
7. Le système de dégivrage ne fonctionne pas (version réversible).

Remede:

1. Nettoyer les filtres à air ain d'améliorer la circulation d'air.
2. Si possible, eliminer la source de chaleur
3. Les fermer pour empêcher la penetration d'air froid ou chaud.
4. Retriever l'obstacle pour assurer une belle circulation d'air.
5. Regler de nouveau la tempéature sur la télécommande.
6. Essayer d'utiliser un chauffage d'appoint.
7. Consulter le concessionnaire

Panne: Le climatiseur émet des craquements

Cause possible:

1. Pendant le fonctionnement, à la suite d'un changement de température des pieces en plastique de l'appareil se dilatent ou se rétrécissant, ce qui provoque un léger cragement.

Bemede:

1. C'est normal et le bruit disparait quand lesTemperatures duclimatiseur se sont stabilisées.

TABLEEAU AUTODIAGNOSTIC

ERREUR	OPERATION	VOYANTS TIMER	STANDBY	CAUSE POSSIBLE EFFETS	SUR LE SYSTEME REMDE
E0	•	F	F	Vous n'avez pas adressé l'unité correctement.	Le ventilateur s'arrête et le volet se referte.Le système redémarre automatique lorsque vous sélectionnez l'adresse correctement.
				Le mode de fonctionnement sélectionné n'est pas compatible avec le Système (par exemple, on a selectionné le mode chauffage, lorsque le système était en refroidissement, ou vice versa).	Le ventilateur s'arrête et le volet se referte.Le système redémarre automatique lorsque vouscisionnez un mode de fonctionnement correct.
E1	O O F			Panne de l'unité extérieure.	Le ventilateur s'arrête et le volet se referte.Le système redémarre automatique lorsque le problème sur l'unité extérieure est résolu.

O = VOYANT étaint ● = VOYANT allumé F = VOYANT qui clignote

ERREUR	OPERATION	VOYANTS		CAUSE POSSIBLE EFFETS	SUR LE SYSTEME REMDE
		TIMER	STANDBY
E3	FFF			Panne de communication entre unité intérieure/extérieure	Le ventilateur s'arrête et le voit se referte après 30 secondes de manque de communication. Le système redémarre automatiquement lorsque la communica-tion est rétable.

0 = VOYANT etaint = VOYANT allumé F = VOYANT qui clignote

ERREUR	OPERATION	VOYANTS		CAUSE POSSIBLE EFFETS	SUR LE SYSTEME REMDE
		TIMER	STANDBY
E4	FFO			Sonde échangeur intérieure défectue ou débranchée.	Le ventilateur s'arrête et le volet se referte.Le système redémarre automatique lorsque la sonde est reparée.
E5	F OF			Sonde air/humidity défectueuse ou débranchée.	Le ventilateur s'arrête et le volet se referte.Le système redémarre automatique lorsque la sonde est reparée.
E6	OFF			Erreur du moteur-ventilateur.	Le ventilateur s'arrête et le volet se referte.Le système redémarre automatique après quelques secondes.
E8	O F O			Combaison entre l'unité extérieure et les unités intérieures n'est pas correcte.	Le ventilateur s'arrête et le volet se referte.

O = VOYANT étaint - VOYANT allumé F = VOYANT qui clignote
REMARQUE: Si ce n'est pas résolu avec les actions ci-dessus, contactez votre service après-vente.

SIGNIFICATION ET UTILISATION DES INTERRUPEURS DE LA TELECOMMANDE

Interrupteurs 1 et 2: Ces interrupteurs sont utilisés pour coupler la télécommande avec les unités interieures spécifiques.

Interrupteurs 3 et 4: ces interrupteurs ont ete develloppe pour une utilisation future; actuellement nont aucune fonction. Les laisser en position OFF.

Interrupteurs 5 et 6: ces interrupteurs reglent la télécommande en mode INFRAROUGES ou CABLEE. La position normale est ON (mode INFRAROUGES). Pour le commande CABLEE, enlever les piles et régler-les en position OFF.

COMMENT ENLEVER LES PILES

Enlever le couvercle.
- Pousser la pile vers le pole négatif et enlever le pole positif ( comme représenté dans la figure).
- Enlever l'autre pile de la même manière.

F

AVERTISSEMENT POUR L'ELIMINATION CORRECT DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPEENNE 2012/19/UE

Au terme de son utilisation cet équipement ne doit pas etre elimine avec les ordures menagères.

Le produit doit être remis à l'un des centres de collecte sélective locaux ou auprès des revendeurs assurant ce service. Eliminer séparément un équipement électrique et électronique peut être dérivier des potentielles retombées négatives pour l'environnement et la santé humaine dérivant d'une élimination incorrect et permet de récapérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.

Pour rappeler l'obligation d'éliminer séparément ces équipements, le produit perte le symbole d'un caisson à ordres barre.

INFORMATIONS SUR L'ELIMINATION CORRECTE DE LA BATTERIE SELON LA DIRECTIVE EUROPEENNE 2006/66/CE

Veuillez rempacer la batterie quand sa charge electrique est vide. Ne pas eliminez cette batterie avec les déchets menagers. On doit livrer la batterie aux centres spéciaux pour la récolte des déchets de la communauté locale ou à un marchand qui peut rendre ce service. L'élimination séparée d'une batterie empêche tous les effets négatifs sur l'ambiance et la santé et permet de recycler les composantes pour Obtir une épargne considérable d'énergie et de ressources. Pour souligner l'obligation d'éliminer la batterie séparation, on a marqu la batterie avec le symbole d'un caisson à ordures barre.

REGLEMENT (UE) n° 517/2014 RELATIF AUX GAZ A EFFET DE SERRE

L'appareil contient R410A, un gaz fluoré à effet de serre, avec un potentiel de rechauffement global (PRG) de 2087.50. Ne déchargez pas de R410A dans l'atmosphère.

INHALTSVERZEICHNIS

D

Solution: 1. Impair les filtres de aire

-RoHS2 n° 2011/65/UE

(auromuat Aetoupyia)

Otav enyete autn thc0eauotjat
Teuoyoia o kmupeoeepyaantnc
enyei autouata mea e duenckai
Bepuvanc me bdn tvi diaopa
Bepuopaciaad metaEbpupkaiaic
pebaalovtckai katpaepioac
Bepuokacian ta xleaeipiatriio.

Mnoutov ON/OFF (avapuvo/0aetaevo)

To Jnoutov auto xnpiauiedei yia va tebece aeitoupyia na va ataunatoe to KaJauotniko.

MNOYTON FLAP

NATOTATE AUTO TO UNIOVY VIA VA ENIAEETI IN AIEIOVYIA.

6B

Kivon npoiu

Kvnt npalw autoato

ENIAOFEAASAIOTHTHPAIEEL/IFEELC

Pamre to koumi FEEL va aAaTege tyv enayoy vnpoviaaiBnipoiu Bepokpaoiac (to nTnEeipriopio 0k Kauatiatko kai Avtiopopo).

MNOYTON CLEAN/FILTER TiO-MENOY

Tnane auto to moutov ia va emaeEe Tn leaupyia nva va eiaeBte roevou Tav leauypoy.

MNOYTON PYEMIZH QPEE KAI AENTA

NATVAC Tn pKa SET H SETM
epeytoeiTn npoion Tc npac
kai Tou timer. Fia nepoote
Aemoupeie 6tei ta kepaoia NO
PYOMIZETAI TO POAOI KAI
"PYOMIZETAI TOY TIMER

MNOYTON ENIAOH TIMER

Patavtac to tankpto TIMER OTNy obvyn evepoiaotai ni diabikada yia tvn pubuian ON/OFF rou timer. Tia nepioaotepei Iantoupeiebeite ta kepaoka "PYOMIZETAI TOY TIMER".

PYOMIISHPOAOI0Y

1. Parnote tououst vT opoe O deiknc wac avaoobnye!.
2. Namote to noutov Htimerset ecotou 8aete Gtvn eunm npa. To idoemuontov M yia ta aeTt. Hepaa nae va avaooohne ieta ano 10 deurpoAernta.

ψYEH

ZHMEIQSH

EnaIeovte av n movda eiva ouvsebeuyn oTo peua kai av n wTeivn evSeiEN STANDBY eivanavquieyn.
