Tipo de producto	Campana extractora
Marca	JUNO
Modelo	JDWS605E9
Uso	Doméstico, eliminación de olores de cocina
Distancia mínima de seguridad a la placa de cocción	650 mm (o más según las instrucciones de la cocina)
Diámetro del conducto de extracción	120 mm mínimo
Alimentación eléctrica	220-240 V, 50 Hz
Número de velocidades	3 (V1 silenciosa, V2 media, V3 máxima)
Iluminación	Sí, con interruptor separado
Tipo de filtro de grasas	Lavable en lavavajillas
Tipo de filtro de carbón	No lavable, reemplazable
Frecuencia de limpieza del filtro de grasas	Cada 2 meses (o más a menudo en caso de uso intensivo)
Frecuencia de reemplazo del filtro de carbón	Cada 4 meses (o más a menudo según el uso)
Clase eléctrica	Clase I (toma de tierra obligatoria)
Anchura (estimada)	60 cm
Altura mínima de instalación	650 mm sobre la placa de cocción
Limpieza de la campana	Paño húmedo y detergente líquido neutro
Advertencia de extracción	No conectar a un conducto de humo de combustión (caldera, chimenea)
Uso con aparatos de gas	Requiere ventilación adecuada de la habitación
Seguridad contra incendios	No flamear alimentos debajo de la campana
Instalación	Debe ser realizada por un técnico competente
Tipo de controles	Botones pulsadores (L, S, V1, V2, V3)

Preguntas frecuentes - JDWS605E9 JUNO

¿Cuál es la altura mínima de instalación para la campana JDWS605E9?

La distancia mínima de seguridad entre la placa de cocción y la campana es de 650 mm. Si su cocina de gas especifica una distancia mayor, respete esa.

¿Cómo limpiar los filtros de grasa de la campana?

Los filtros de grasa deben limpiarse cada 2 meses. Se pueden lavar en el lavavajillas o a mano con detergente suave.

¿Con qué frecuencia se debe reemplazar el filtro de carbón?

El filtro de carbón activo no se puede lavar. Debe reemplazarse aproximadamente cada 4 meses, o más a menudo en caso de uso intensivo.

¿Puedo usar la campana con una cocina de gas?

Sí, pero asegúrese de que la habitación esté adecuadamente ventilada y que la presión negativa no supere 0,04 mbar para evitar el retroceso de gases.

¿Qué tipo de conducto de extracción usar?

Use un conducto de extracción de un diámetro mínimo de 120 mm. El recorrido debe ser lo más corto posible y no debe estar conectado a conductos de humo de combustión.

¿Cómo limpiar el exterior de la campana?

Limpie la campana con un paño húmedo y detergente líquido neutro. Evite productos abrasivos.

¿Cuáles son las velocidades disponibles?

La campana ofrece 3 velocidades: V1 (velocidad mínima silenciosa), V2 (velocidad media) y V3 (velocidad máxima para fuertes emisiones de vapor).

¿Qué hacer si el cable de alimentación está dañado?

No lo use. Haga que sea reemplazado por el fabricante o un técnico autorizado para evitar cualquier riesgo de descarga eléctrica.

¿La campana necesita conexión a tierra?

Sí, la campana es de Clase I. Asegúrese de que su instalación eléctrica tenga una toma de tierra conforme.

¿Puedo instalar la campana yo mismo?

La instalación debe ser realizada por un técnico competente para garantizar el cumplimiento de las normas eléctricas y de seguridad. Una instalación incorrecta puede causar daños o riesgos.

MANUAL DE USUARIO JDWS605E9 JUNO

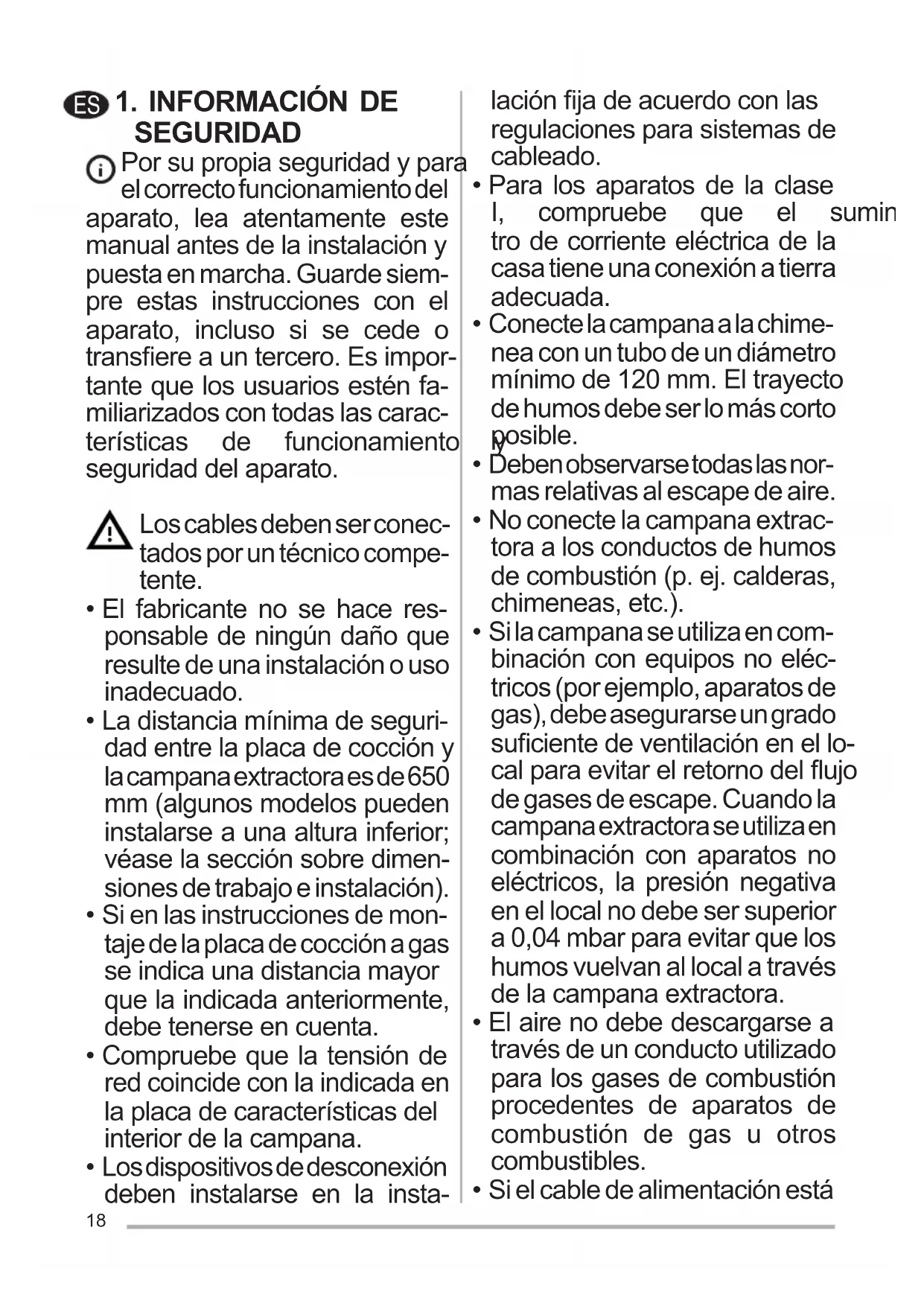

1. INFORMACIÓN DE SEGURIDAD

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la insta-

lación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el sumin tro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chime- nea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está

dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

- No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).

- No cocine en flambeado b la campana: podría producirse un incendio.

- Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficiente

siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peli-

gros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

• Supervise a los niños, asegurándose de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

- Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y lo limpieza.

- Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan es,aire en el local).

- El símbolo ☒ en el producto o en su embalaje indica que este producto no debe desechar-se como residuo doméstico

normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. REINIGING EN ONDERHOUD

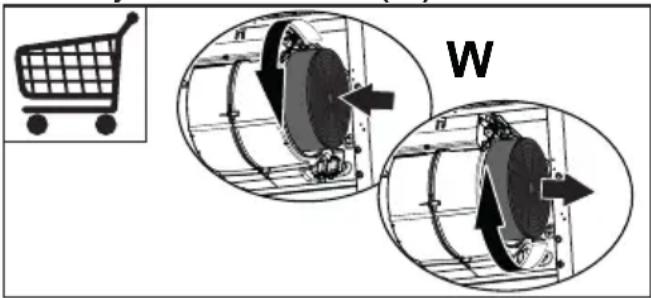

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

W

- Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo y un detergente líquido suave. fines

4. MANDOS

L	Luces Enciende y apaga la instalación de iluminación.
S	Led Led de encendido motor.
V1	Motor Enciende y apaga el motor de aspiración a velocidad mínima, adecuada para un recambio de aire continuo particularmente silencioso, cuando hay pocos vapores de cocción.
V2	Velocidad Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.
V3	Velocidad Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

5. ILUMINACIÓN

Lámpara	Consumo de energía (W)	Casquillo	Voltaje (V)	Dimensión (mm)	Código ILCOS
[HYDS]	4 E14 220-240	107 x 37	DRBB/F-4-220-	240-E14-35/100
