Produkta veids	Tvaika nosūcējs
Zīmols	JUNO
Modelis	JDWS605E9
Lietojums	Sadzīves, virtuves smaku likvidēšana
Minimālais drošais attālums līdz plīts virsmai	650 mm (vai vairāk atbilstoši plīts instrukcijām)
Izvadkanāla diametrs	Vismaz 120 mm
Elektroapgāde	220-240 V, 50 Hz
Ātrumu skaits	3 (V1 kluss, V2 vidējs, V3 maksimāls)
Apgaismojums	Jā, ar atsevišķu slēdzi
Tauku filtra tips	Mazgājams trauku mazgājamā mašīnā
Ogles filtra tips	Nav mazgājams, jāmaina
Tauku filtra tīrīšanas biežums	Ik pēc 2 mēnešiem (vai biežāk, ja intensīva lietošana)
Ogles filtra nomaiņas biežums	Ik pēc 4 mēnešiem (vai biežāk atbilstoši lietojumam)
Elektriskā klase	I klase (obligāta zemēšana)
Platums (aptuvens)	60 cm
Minimālais uzstādīšanas augstums	650 mm virs plīts virsmas
Nosūcēja tīrīšana	Mitra drāna un neitrāls šķidrs mazgāšanas līdzeklis
Brīdinājums par izvadu	Nepievienot pie dūmvada no degšanas ierīcēm (katls, skurstenis)
Lietošana ar gāzes ierīcēm	Nepieciešama atbilstoša telpas ventilācija
Ugunsdrošība	Negatavot ēdienu liesmās zem nosūcēja
Uzstādīšana	Jāveic kvalificētam tehniķim
Vadības veids	Spiedpogas (L, S, V1, V2, V3)

Bieži uzdotie jautājumi - JDWS605E9 JUNO

Kāds ir minimālais uzstādīšanas augstums nosūcējam JDWS605E9?

Minimālais drošais attālums starp plīts virsmu un nosūcēju ir 650 mm. Ja jūsu gāzes plīts norāda lielāku attālumu, ievērojiet to.

Kā tīrīt nosūcēja tauku filtrus?

Tauku filtri jātīra ik pēc 2 mēnešiem. Tos var mazgāt trauku mazgājamā mašīnā vai ar rokām ar maigu mazgāšanas līdzekli.

Cik bieži jāmaina ogles filtrs?

Aktīvās ogles filtru nevar mazgāt. Tas jāmaina aptuveni ik pēc 4 mēnešiem, vai biežāk, ja lietošana ir intensīva.

Vai es varu lietot nosūcēju ar gāzes plīti?

Jā, bet pārliecinieties, ka telpa ir pareizi vēdināta un ka negatīvais spiediens nepārsniedz 0,04 mbar, lai novērstu gāzu atplūšanu.

Kāda veida izvadkanālu izmantot?

Izmantojiet izvadkanālu ar diametru vismaz 120 mm. Ceļam jābūt pēc iespējas īsākam un tas nedrīkst būt savienots ar degšanas dūmvadiem.

Kā tīrīt nosūcēja ārpusi?

Tīriet nosūcēju ar mitru drānu un neitrālu šķidru mazgāšanas līdzekli. Izvairieties no abrazīviem līdzekļiem.

Kādi ātrumi ir pieejami?

Nosūcējam ir 3 ātrumi: V1 (minimālais klusais ātrums), V2 (vidējais ātrums) un V3 (maksimālais ātrums spēcīgiem tvaika izmešiem).

Ko darīt, ja barošanas vads ir bojāts?

Neizmantojiet to. Lieciet to nomainīt ražotājam vai pilnvarotam tehniķim, lai izvairītos no elektriskās strāvas trieciena riska.

Vai nosūcējam nepieciešama zemēšana?

Jā, nosūcējs ir I klase. Pārliecinieties, ka jūsu elektroinstalācijā ir atbilstoša zemēšana.

Vai es varu pats uzstādīt nosūcēju?

Uzstādīšana jāveic kvalificētam tehniķim, lai nodrošinātu elektrisko un drošības normu ievērošanu. Nepareiza uzstādīšana var radīt bojājumus vai riskus.

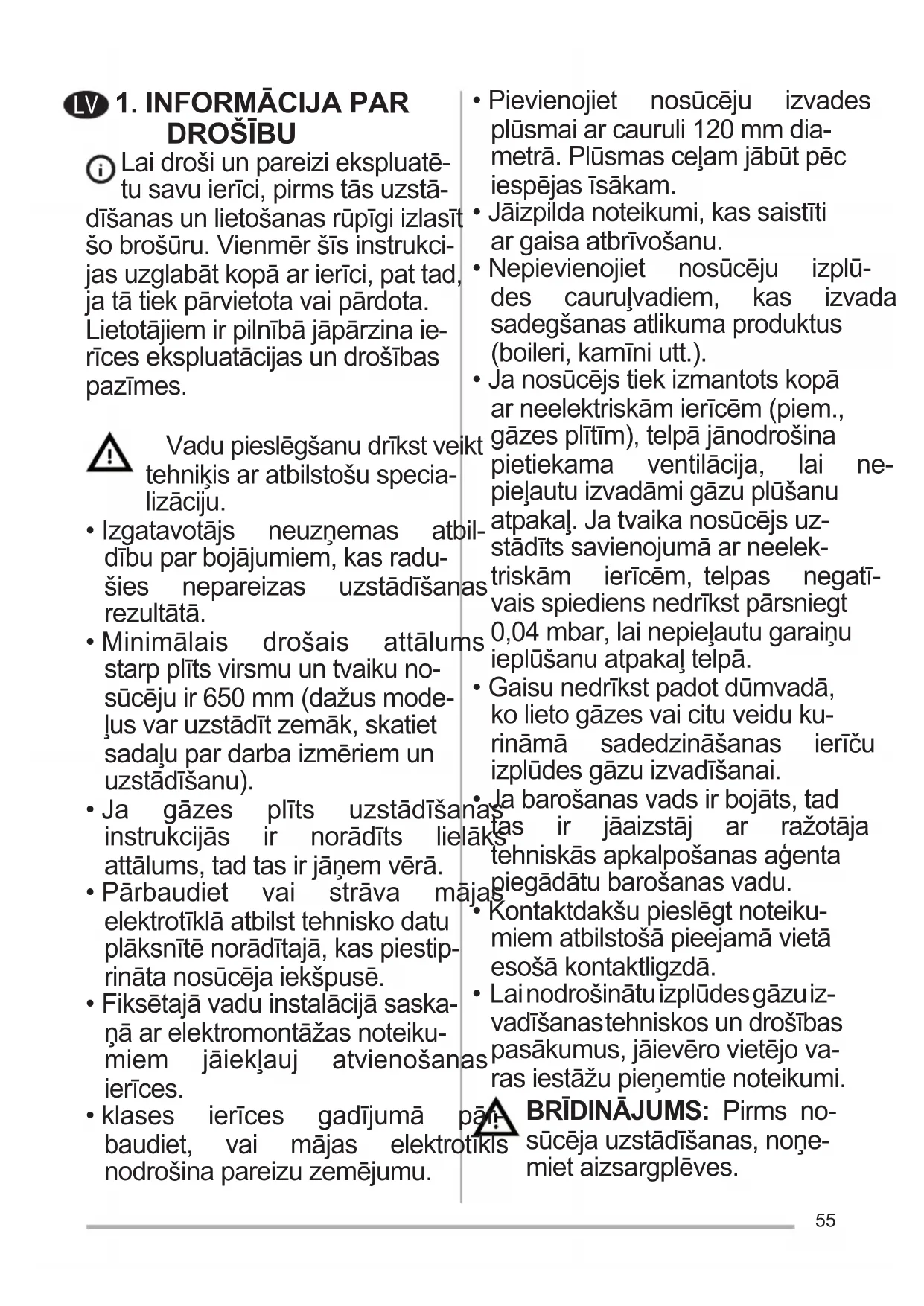

LIETOŠANAS INSTRUKCIJA JDWS605E9 JUNO

i Lai droši un pareizi ekspluatē-tu savu ierīci, pirms tās uzstā-dīšanas un lietošanas rūpīgi izlasīt šo brošūru. Vienmēr šīs instrukcijas uzglabāt kopā ar ierīci, pat tad, ja tā tiek pārvietota vai pārdota. Lietotājiem ir pilnībā jāpārzina ierīces ekspluatācijas un drošības pazīmes.

Vadu pieslēgšanu drīkst veikt tehniķis ar atbilstošu specia-lizāciju.

• Izgatavotājs neuzņemas atbil-dību par bojājumiem, kas radu-šies nepareizas uzstādīšanas rezultātā.
• Minimālais drošais attālums starp plīts virsmu un tvaiku nosūcēju ir 650 mm (dažus modeļus var uzstādīt zemāk, skatiet sadaļu par darba izmēriem un uzstādīšanu).

- Ja gāzes plīts uzstādīšana instrukcijās ir norādīts lielāk attālums, tad tas ir jāņem vērā.

- Pārbaudiet vai strāva māja elektrotīklā atbilst tehnisko datu plāksnītē norādītajā, kas piestiprināta nosūcēja iekšpusē.

- Fiksētajā vadu instalācijā saska- nā ar elektromontāžas noteiku- miem jāiekļauj atvienošanas ierīces.

- klases ierīces gadījumā pān baudiet, vai mājas elektrotikls nodrošina pareizu zemējumu.

• Pievienojiet nosūcēju izvades plūsmai ar cauruli 120 mm dia-metrā. Plūsmas ceļam jābūt pēc iespējas īsākam.
• Jāizpilda noteikumi, kas saistīti ar gaisa atbrīvošanu.
• Nepievienojiet nosūcēju izplūdes cauruļvadiem, kas izvada sadegšanas atlikuma produktus (boileri, kamīni utt.).
• Ja nosūcējs tiek izmantots kopā ar neelektriskām ierīcēm (piem., gāzes plītīm), telpā jānodrošina pietiekama ventilācija, lai nepieļautu izvadāmi gāzu plūšanu atpakal. Ja tvaika nosūcējs uz-stādīts savienojumā ar neelek-triskām ierīcēm, telpas negatī- vais spiediens nedrīkst pārsniegt s 0,04 mbar, lai nepieļautu garaiņu ieplūšanu atpakal telpā.
• Gaisu nedrīkst padot dūmvadā, ko lieto gāzes vai citu veidu ku-rināmā sadedzināšanas ierīču izplūdes gāzu izvadīšanai.
  • la barošanas vads ir bojāts, tad tas ir jāaizstāj ar ražotāja tehniskās apkalpošanas aģenta piegādātu barošanas vadu.
• Kontaktdakšu pieslēgt noteikumiem atbilstošā pieejamā vietā esošā kontaktligzdā.
• Lai nodrošinātu izplūdes gāzu izvadīšanastehniskos un drošības pasākumus, jāievēro vietējo varas iestāžu pienemtie noteikumi.
  BRĪDINĀJUMS: Pirms no- sūcēja uzstādīšanas, noņe- miet aizsargplēves.

- Tvaika nosūcēja atbalstam mantot tikai skrūves un mazās sastāvdaļas.

BRĪDINĀJUMS: Ja skrūvju

vai stiprinājuma ierīces stādīšanā nav ievērotas šīs instrukcijas, tad var rasties elektriskās strāvas trieciena riski.

• Neskatīties uz gaismu optiskajām ierīcēm (binokli, pa-lielināmajiem stikliem...).
• Neuzstādīt zem tvaika nosūcēja gabarītiem; aizdegšanās risks.
• So ierīci lietot drīkst 8 gadus veci un vecāki bērni, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai personas, kam nav pieredzes un zināšanu, ja tām ir nodrošināta uzraudzība vai instrukcijas, kas saistītas ar drošu ierīces lietošanu un ietverto bīstamības risku izpratni. Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un ierīces kopšanu nedrīkst veikt bērni, ja tie netiek uzraudzīti.
• Mazi bērni ir jāuzrauga, nespēlētos ar ierīci.
• lerīci nav paredzēts lietot sonām (ieskaitot bērnus) ar ie-robežotām psihiskām, fiziskām, uztveres vai prāta spējām, cilvē-kiem bez pieredzes un zināša-nām, izņemot tādus gadījumus, kuros par viņu drošību atbildīgā persona veic uzraudzību sniedz norādes par ierīces lietošanu.

Atklātās detaļas gatavošanas iekārtu izmantošanas laikā var klūt karstas.

Notīrīt un/vai nomainīt filtrus pēc norādītā laika perioda (ugunsbīstamība). Skatīt nodalu “Apkope un tīrīšana”.

- Telpā ir pietiekama ventilācija, ja tiek izmantots tāda paša diapa-zona tvaika nosūcējs, dedzinot tādu pašu gāzes vai kurināmā veidu (nav piemērojama ie-kārtām, kas tikai ievada gai atpakal telpās).

- Simbols ✉ uz izstrādājuma un tam pievienotajos dokumentos nozīmē, ka šo ierīci nedrīk izmest kopā ar parastiem sadzīves atkritumiem. Tā jānodod elektrisko vai elektronisko preču savākšanas punktā, kur tos pieņem pārstrādei. Nodrošinot šī izstrādājuma pareizu utilizāciju, Jūs palīdziet novērst potenciāli negaṭīvu ietekmi uz vidi un cil-vēku veselību, kas tomēr var

la notikt ja neievērosiet šī izstrā-dājuma utilizācijas noteikumus. Lai-jegūtu papildinformāciju par šī produkta pārstrādi, sazinieties ar savu pašvaldību, vietējo atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties šo produktu.

2.izMANTOŠANA

• Tvaika nosūcējs ir izstrādāts ekskluzīvi lietošanai mājsaimniecībā, lai novērstu virtuves smakas.
• Nekad nelietot tvaika nosūcēju tādiem

mērkiem, kādiem to nav paredzēts lietot.

• Nekad zem funkcionējoša tvaika sūcēja neatstāt lielas atklātas liesmas.
• Noregulēt liesmas intensitāti tikai zem pannas, pārliecinoties, ka atrodas arī ārpus pannas malām.
• Dzilās tauku cepšanas ierīces lietošanas laikā ir nepārtraukti jānovēro: pārkarsēta ella var liesmās sadegt.

3. APKOPE UN TİRİŞANA

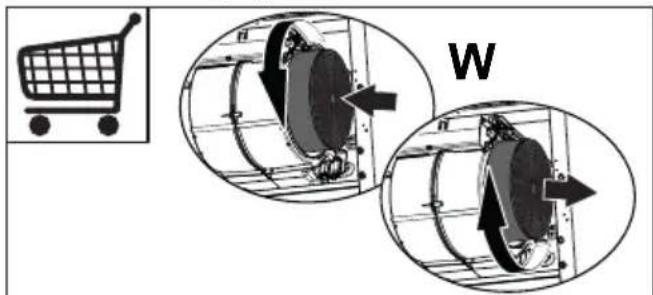

- Aktīvās ogles filtrs nav mazgājams un nav atjaunojams, to jāmaina apmēram pēc 4 mēnešu darbīvas vai biežāk, ja ierīce tiek izmanto intensīvi (W).

W

- Tauku filtri jātīra ik pēc 2 darbības mēnešiem vai biežāk, ja ierīce tiek intensīvi lietota, filtrus var mazgāt trauku mazgājamajā mašīnā (Z).

- Nosūcēju tīriet ar mitru lupatīņu un neitrālu šķidru mazgāšanas līdzekli.

4. VADĪBA

no- tieši esma S V1 V2 V3 L

L	Lights Apg	aismojumsleslēdz un izslēdz apgaismojuma sistēmu.
S	Diode Motora darbības diode.
V1	Motors	leslēdz un izslēdz sūkšanas motoru zemākajā ātrumā. Tiek izma nepārtrauktai un klusai g cirkulācija, ja gatavošanas rodas nedaudz izgarojumu.
ins
aina
īvās	Ātrums	Vidējas ātrums, piemērots lielākajai daļai gadījumu, kad nepieciešams optimāli apstrādāt gaisa plūsmas/trokšņa attiecību.
tantota
V3	Atrums	Maksimālais ātrums, tiek izmantots spēcīgai izgarojumu izdalīša gatavošanas laikā, tostarp ilglaicīgi

5. APGAISMOJUMS
