Produkto tipas	Gartraukis
Prekės ženklas	JUNO
Modelis	JDWS605E9
Paskirtis	Buitinis, virtuvės kvapų šalinimas
Minimalus saugus atstumas nuo kaitlentės	650 mm (arba daugiau pagal viryklės instrukcijas)
Išmetimo kanalo skersmuo	mažiausiai 120 mm
Elektros maitinimas	220-240 V, 50 Hz
Greičių skaičius	3 (V1 tyliai, V2 vidutinis, V3 maksimalus)
Apšvietimas	Taip, su atskiru jungikliu
Riebalų filtro tipas	Galima plauti indaplovėje
Anglies filtro tipas	Neplautinas, keičiamas
Riebalų filtro valymo dažnumas	Kas 2 mėnesius (arba dažniau, jei naudojama intensyviai)
Anglies filtro keitimo dažnumas	Kas 4 mėnesius (arba dažniau, priklausomai nuo naudojimo)
Elektros klasė	I klasė (būtinas įžeminimas)
Plotis (apytikslis)	60 cm
Minimalus montavimo aukštis	650 mm virš kaitlentės
Gartraukio valymas	Drėgna šluoste ir neutraliu skystu plovikliu
Įspėjimas dėl išmetimo	Nereikia jungti prie degimo dūmų kanalo (katilo, kamino)
Naudojimas su dujiniais prietaisais	Reikalingas tinkamas patalpos vėdinimas
Priešgaisrinė sauga	Nedeginti maisto po gartraukiu
Montavimas	Turi atlikti kvalifikuotas specialistas
Valdymo tipas	Mygtukai (L, S, V1, V2, V3)

Dažnai užduodami klausimai - JDWS605E9 JUNO

Koks minimalus montavimo aukštis gartraukiui JDWS605E9?

Minimalus saugus atstumas tarp kaitlentės ir gartraukio yra 650 mm. Jei jūsų dujinė viryklė nurodo didesnį atstumą, laikykitės to.

Kaip valyti gartraukio riebalų filtrus?

Riebalų filtrus reikia valyti kas 2 mėnesius. Juos galima plauti indaplovėje arba rankomis švelniu plovikliu.

Kaip dažnai reikia keisti anglies filtrą?

Aktyvintosios anglies filtras negali būti plaunamas. Jį reikia keisti maždaug kas 4 mėnesius, arba dažniau, jei naudojama intensyviai.

Ar galiu naudoti gartraukį su dujine virykle?

Taip, bet įsitikinkite, kad patalpa yra tinkamai vėdinama ir kad neigiamas slėgis neviršytų 0,04 mbar, kad būtų išvengta dujų atgalinio srauto.

Kokio tipo išmetimo kanalą naudoti?

Naudokite išmetimo kanalą, kurio skersmuo mažiausiai 120 mm. Maršrutas turi būti kuo trumpesnis ir nejungtas prie degimo dūmų kanalų.

Kaip valyti gartraukio išorę?

Valykite gartraukį drėgna šluoste ir neutraliu skystu plovikliu. Venkite abrazyvinių priemonių.

Kokie greičiai yra prieinami?

Gartraukis turi 3 greičius: V1 (minimalus tylus greitis), V2 (vidutinis greitis) ir V3 (maksimalus greitis stipriems garų išskyrimams).

Ką daryti, jei maitinimo laidas yra pažeistas?

Nenaudokite. Leiskite pakeisti gamintojui arba įgaliotam specialistui, kad išvengtumėte elektros smūgio pavojaus.

Ar gartraukiui reikalingas įžeminimas?

Taip, gartraukis yra I klasės. Įsitikinkite, kad jūsų elektros instaliacija turi tinkamą įžeminimą.

Ar galiu pats sumontuoti gartraukį?

Montavimą turi atlikti kvalifikuotas specialistas, užtikrinantis elektros ir saugos normų laikymąsi. Neteisingas montavimas gali sukelti žalą ar pavojų.

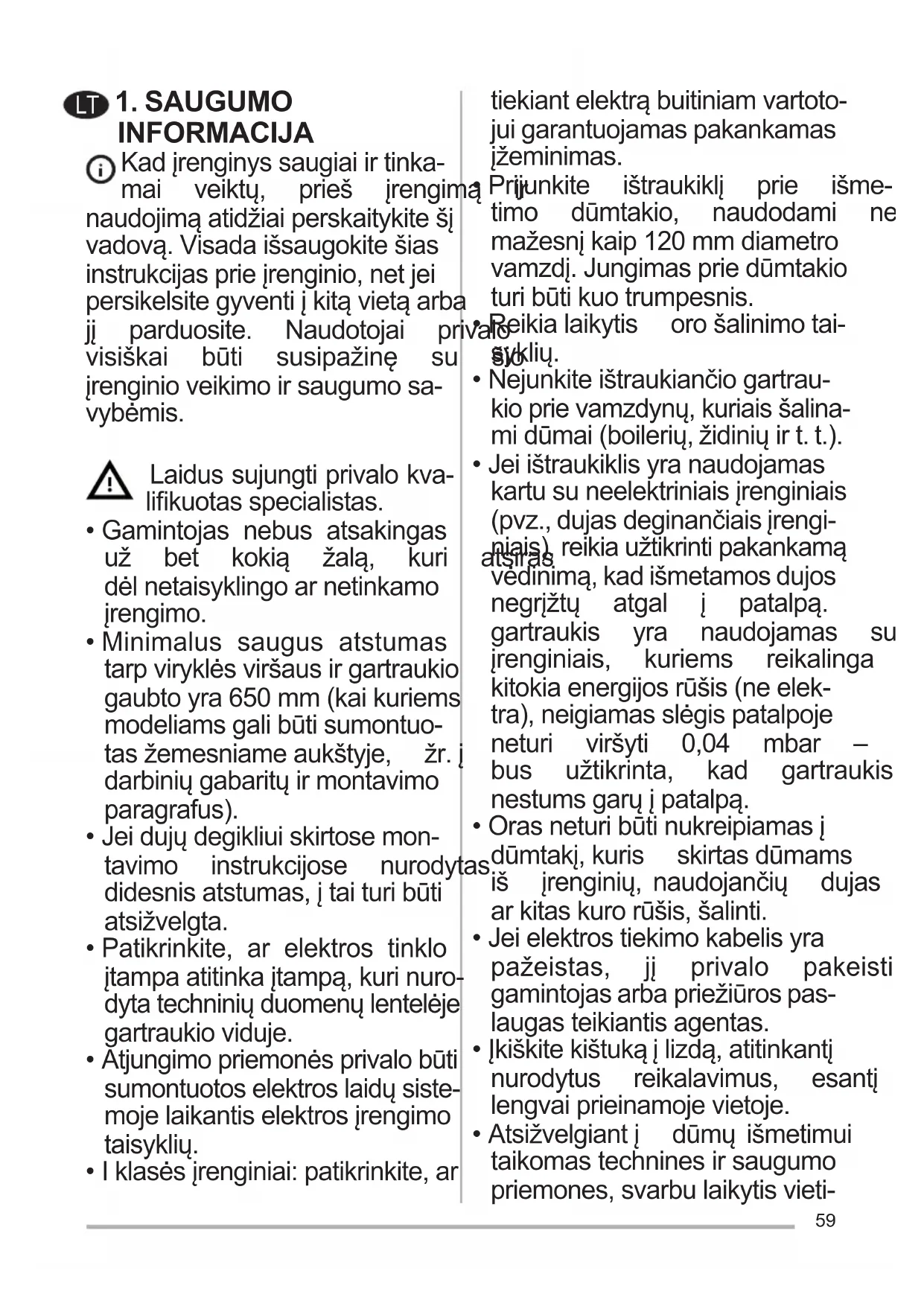

NAUDOJIMO INSTRUKCIJA JDWS605E9 JUNO

① Kad jrenginys saugiai ir tinka-mai veiktų, prieš jrengimą naudojimą atidžiai perskaitykite šį vadovą. Visada išsaugokite šias instrukcijas prie jrenginio, net jei persikelsite gyventi į kitą vietą arba ji parduosite. Naudotojai priva visiškai būti susipažinę su jrenginio veikimo ir saugumo sa-vybėmis.

Laidus sujungti privalo kvalifikuotas specialistas.

• Gamintojas nebus atsakingas už bet kokią żalą, kuri dėl netaisyklingo ar netinkamo jrengimo.
- Minimalus saugus atstumas tarp viryklės viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. i darbinių gabaritų ir montavimo paragrafus).
- Jei duju degikliui skirtose montavimo instrukcijose nurodytas didesnis atstumas, i tai turi būti atsižvelgta.
- Patikrinkite, ar elektros tinklo įtampa atitinka įtampa, kuri nurodyta techninių duomenų lentelėje gartraukio viduje.
- Atjungimo priemonės privalo būti sumontuotos elektros laidų sistemoje laikantis elektros įrengimo taisyklių.
- I klasės įrenginiai: patikrinkite, ar

tiekiant elektrą buitiniam vartoto- jui garantuojamas pakankamas jžeminimas.

Prijunkite ištraukiklj prie išmetimo dūmtakio, naudodami ne mažesnji kaip 120 mm diametro vamzdj. Jungimas prie dūmtakio turi būti kuo trumpesnis.

Reikia laikytis oro šalinimo tai- syklių.

• Nejunkite ištraukiančio gartraukio prie vamzdynų, kuriais šalina-mi dūmai (boilerių, židinių ir t. t.).
• Jei ištraukiklis yra naudojamas kartu su neelektriniais jrenginiais (pvz., dujas deginančiais jrenginiais), reikia užtikrinti pakankamą atširas vedinimą, kad išmetamos dujos negrižtu atgal i patalpą. gartraukis yra naudojamas su jrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar – bus užtikrinta, kad gartraukis nestums garų i patalpą.

- Oras neturi būti nukreipiamas į dūmtakį, kuris skirtas dūmams iš įrenginių, naudojančių dujas ar kitas kuro rūšis, šalinti.

- Jei elektros tiekimo kabelis yra pažeistas, jì privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas.

- Įkiškite kištuką i lizdą, atitinkantį nurodytus reikalavimus, esantį lengvai prieinamoje vietoje.

- Atsižvelgiant j dūmų išmetimui taikomas technines ir saugumo priemones, svarbu laikytis vieti-

nių institucijų nurodytų taisyklių.

JSPĖJIMAS! Prieš montuodami garų surinktuvą, nuo jo pašalinkite apsauginę plėvele.

- Gartraukiui atremti naudokite tik sraigtus ir mažas dalis.

JSPÈJIMAS! Jei sraigtai arba tvirtinantys jrenginiai b montuojami nesilaikant nurodymų, elektra gali pavojų.

• Nežiūrėkite į šviesos šalti per optinius prietaisus (žiūronus, didinamuosius stiklus...).
• Po trauktuvu neruoškite patieka-lų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nes kyla gaisro pavojus.
• Šį įrenginį gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais arba asmenys, kuriems trūksta patirties ir žinių, jei jie yra prižiūrimi ar buvo apmokyti, kaip saugiai elgtis su įrenginiu, ir supranta su juo susijusius pavojus. Vaikams žaisti su įrenginiu negalima. Vaikai atlikti valymo ir priežiūros darbus be suaugusiųjų negali.

• Vaikus reikia prižiūrėti, kad jie su prietaisu nežaistų.
- lrenginio neturėtų naudoti asmenys (įskaitant vaikus), kur yra pablogę fiziniai, jutiminiai ar protiniai sugebėjimai arba trūksta patirties ir žinių, išskyrus atvejus, jei tokie asmenys yra prižiūrimi

arba buvo apmokyti, kaip tokiais jrenginiais elgtis.

S

Jei viryklès naudojamos, rankomis paliečiamos dalys gali būti karštos.

• Išvalykite ir / ar pakeiskite trus po nurodyto laiko (gais pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas“.

Kai trauktuvas yra naudojamas kelti tuo pačiu metu, kaip ir dujas ar kitas kuro rūšis degimui nai dojantys jrenginiai (netaikoma jrenginiams, kurie tik nukreipią orą atgal i patalpa), patalpo turi būti pakankama ventiliacija.

- Ant gaminio arba jo pakuote esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie įprastų buities atliekų. Prietaisas turi būti perduotas į reikiam surinkimo punktą, užsiimantį elektros ir elektroninės įrangos perdirbimu. Tinkamai sunaikindami šį gaminį, aplinką ir žmo-gaus sveikatą apsaugosite nuo galimų neigiamų pasekmių, kurių gali atsirasti dėl netinkamo šic gaminio utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio utilizavimą, kreip-kitės į miesto institucijas, savc buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje prietaisą pirkote.

2. NAUDOJIMAS

• Garų rinktuvas buvo sukurtas tik namuose virtuvės kvapams šalinti.
• Rinktuvo niekada nenaudokite kitiems tikslams, kurie nenumatyti instrukcijoje.
• Garų rinktuvui veikiant, po juo niekada nepalikite didelės atviros ugnies.
• Sureguliuokite liepsnos intensyvuma taip, kad liepsna būtų nukreipta tuvės apačia, ji negali apimti šony.
• Naudodami gilią keptuve, turite atidūs: perkaitęs aliejus gali užsiliepsnoti.

3. PRIEŽIŪRA IR VALYMAS

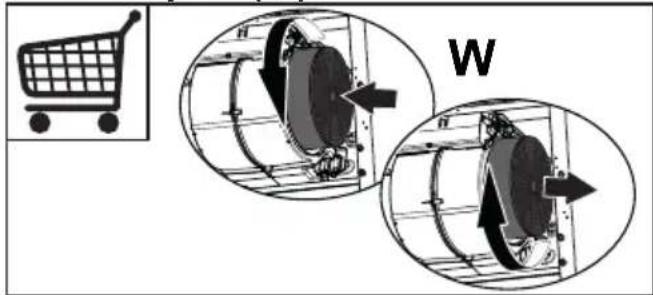

- Aktyvuotos anglies filtras yra neplau-namas ir antrą kartą nenaudojamas, turi būti pakeistas apytiksliai darbo mėnesius arba dažniau, viryklė ir garų surinktuvas naudojami intensyviai (W).

W

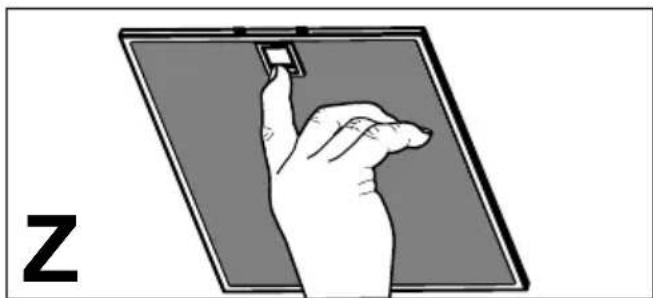

- Riebalų filtrai turi būti valomi kas 2 darbo mėnesius arba dažniau, viryklė ir rinktuvas naudojami intensyviai; filtrus galima plauti daplove (Z).

- Rinktuvą valykite dręgnu skudurėliu, naudodami neutralų skystą ploviklj.

4. VALDYMAS

naudoti
L Apšvietimas	ljungti ir išjungti apšvietimo irengimą.
S Led Variklio jjungimas.
V1 Variklis ljungia ir išjungia traukimo variklj minimaliu greičiu , pritaiko pastoviai, ypatigai netriukšmingai oro cirkuliacijai ypatingai esant mažam garų kiekiui.
V2 Greitis	Vidutinisgreitis, skirtas daugeliui panaudojimo paskirčių, esant puikiam santykiui tarp oro padavimo ir garso lygio.
kas 4
V3 Greitis	Maksimalus greitis skirtas dideliam garų kiekiui ir gaminimo laikotarpiui.	ilgam

jei labai in-

5. APŠVIETIMAS
