JDWS605E9 - Exaustor de cozinha JUNO - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	JUNO
Modelo	JDWS605E9
Uso	Doméstico, eliminação de odores de cozinha
Distância de segurança mínima ao plano de cozimento	650 mm (ou mais conforme instruções do fogão)
Diâmetro do duto de exaustão	120 mm mínimo
Alimentação elétrica	220-240 V, 50 Hz
Número de velocidades	3 (V1 silenciosa, V2 média, V3 máxima)
Iluminação	Sim, com interruptor separado
Tipo de filtro de gordura	Lavável na máquina de lavar louça
Tipo de filtro de carvão	Não lavável, a substituir
Frequência de limpeza do filtro de gordura	A cada 2 meses (ou mais frequentemente em caso de uso intensivo)
Frequência de substituição do filtro de carvão	A cada 4 meses (ou mais frequentemente conforme o uso)
Classe elétrica	Classe I (aterramento obrigatório)
Largura (estimativa)	60 cm
Altura de instalação mínima	650 mm acima do plano de cozimento
Limpeza da coifa	Pano úmido e detergente líquido neutro
Advertência de exaustão	Não conectar a um duto de fumaça de combustão (caldeira, chaminé)
Uso com aparelhos a gás	Requer ventilação adequada do ambiente
Segurança contra incêndio	Não flambar alimentos sob a coifa
Instalação	Deve ser realizada por um técnico competente
Tipo de comandos	Botões de pressão (L, S, V1, V2, V3)

Perguntas frequentes - JDWS605E9 JUNO

Qual é a altura de instalação mínima para a coifa JDWS605E9?

A distância de segurança mínima entre o plano de cozimento e a coifa é de 650 mm. Se o seu fogão a gás especificar uma distância maior, respeite essa.

Como limpar os filtros de gordura da coifa?

Os filtros de gordura devem ser limpos a cada 2 meses. Podem ser lavados na máquina de lavar louça ou à mão com detergente suave.

Com que frequência deve-se substituir o filtro de carvão?

O filtro de carvão ativo não pode ser lavado. Deve ser substituído aproximadamente a cada 4 meses, ou mais frequentemente em caso de uso intensivo.

Posso usar a coifa com um fogão a gás?

Sim, mas certifique-se de que o ambiente está adequadamente ventilado e que a pressão negativa não exceda 0,04 mbar para evitar refluxo de gases.

Que tipo de duto de exaustão usar?

Use um duto de exaustão com diâmetro mínimo de 120 mm. O percurso deve ser o mais curto possível e não estar conectado a dutos de fumaça de combustão.

Como limpar o exterior da coifa?

Limpe a coifa com um pano úmido e detergente líquido neutro. Evite produtos abrasivos.

Quais são as velocidades disponíveis?

A coifa oferece 3 velocidades: V1 (velocidade mínima silenciosa), V2 (velocidade média) e V3 (velocidade máxima para fortes emissões de vapor).

O que fazer se o cabo de alimentação estiver danificado?

Não o utilize. Faça a substituição pelo fabricante ou um técnico autorizado para evitar risco de choque elétrico.

A coifa requer aterramento?

Sim, a coifa é de Classe I. Certifique-se de que sua instalação elétrica possui um aterramento conforme.

Posso instalar a coifa eu mesmo?

A instalação deve ser realizada por um técnico competente para garantir o cumprimento das normas elétricas e de segurança. Uma instalação incorreta pode causar danos ou riscos.

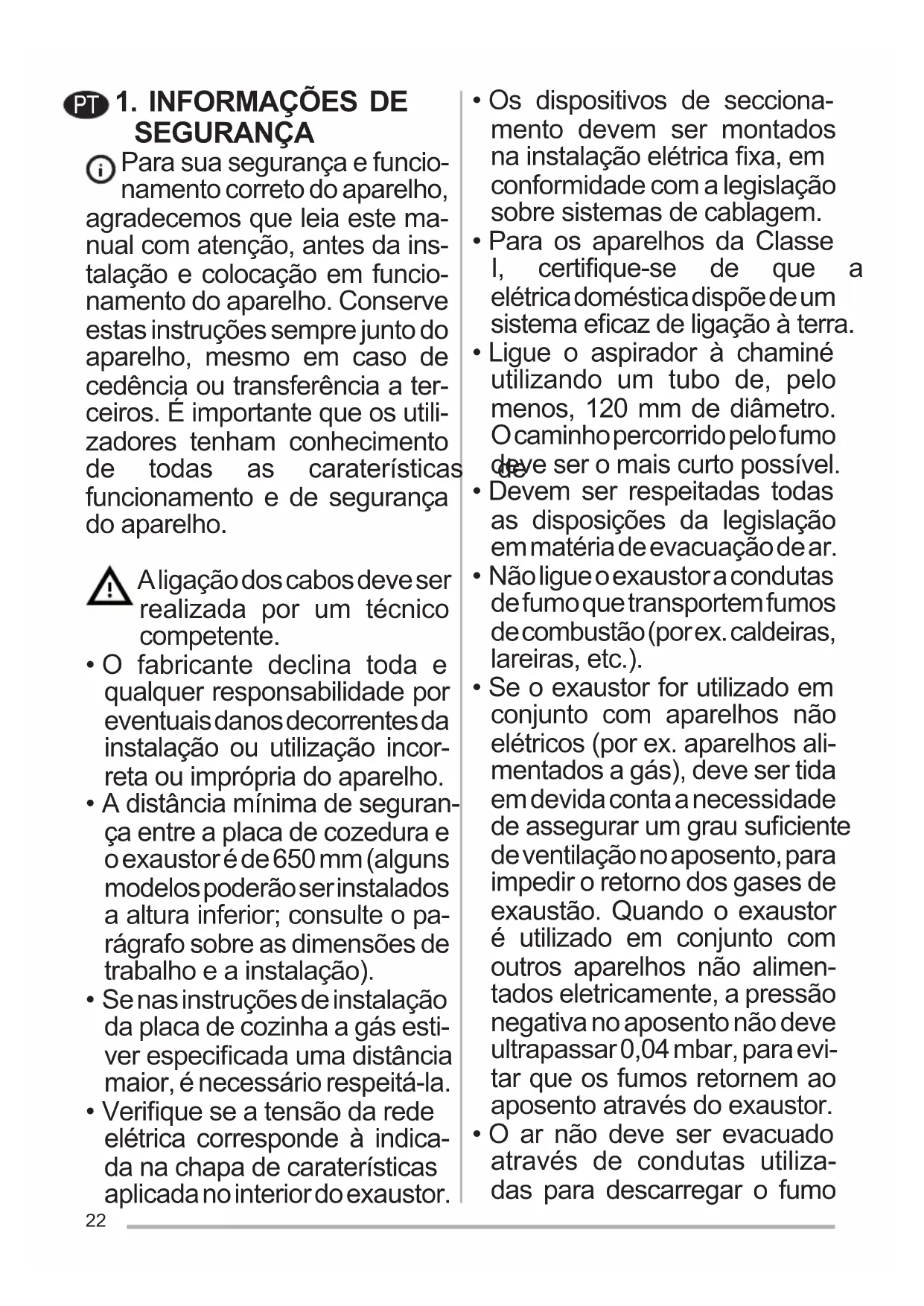

MANUAL DE UTILIZADOR JDWS605E9 JUNO

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).

- Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.

- Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor.

• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.
• Para os aparelhos da Classe I, certifique-se de que a elétrica doméstica dispõe de um sistema eficaz de ligação à terra.
• Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo

de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve substituído pelo fabricante por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regula-mentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação conformidade com estas instruções pode causar riscos elétricos.

- Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).

- Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.

- Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas

com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

- Vigie as crianças, certificando-se de que não brinquem com o aparelho.

- O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais dimi-nuídas ou com experiência conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

- Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo bricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.

- Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com apare-

Ihos que utilizem gás ou outros combustíveis (não aplicável aparelhos que apenas descarregam ar no aposento).

- O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resí de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

- O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

W UOS

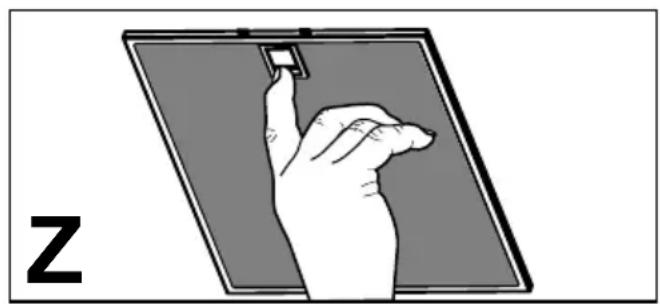

- Os filtros antigordura devem ser limpos cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça (Z).

- Limpe o exaustor com um pano húmido e detergente líquido neutro.

4. COMANDOS

L	Luzes Liga e	desliga a luz do sistema.
S	Led Led demotor em funcionamento.
V1	Motor Liga	e desliga o motor doextractor a baixa velocidade.Utilizada para proporcionaruma circulação de ar contínuae silenciosa quando existiremligeiros vapores de cozedura.
V2	Velocidade V	Velocidade média, adequadapara a maior parte das condiçõesde funcionamento devido àóptima relação do caudal de atratado/nível de ruído.
V3	Velocidade V	Velocidade máxima, utilizadapara eliminar as elevadasemissões de vapor da coze-dura, incluindo durante longosperíodos.

5. ILUMINAÇÃO

Lâmpada	Absorção (W)	Ligação Tensão (V)	Dimensão (mm)	Código ILCOS
[0884]	4 E14 220	-240	107 x 37	DRBB/F-4-220-240	-E14-35/100
