JDWS605E9 - ас үй желдеткіші JUNO - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Аспиратор
Бренд	JUNO
Модель	JDWS605E9
Қолдану	Тұрмыстық, ас үй иістерін кетіру
Пісіру бетіне дейінгі ең аз қауіпсіз қашықтық	650 мм (немесе пеш нұсқауларына сәйкес одан да көп)
Шығару құбырының диаметрі	Кемінде 120 мм
Электрмен жабдықтау	220-240 V, 50 Hz
Жылдамдықтар саны	3 (V1 тыныш, V2 орташа, V3 максималды)
Жарықтандыру	Иә, бөлек қосқышпен
Май сүзгісінің түрі	Ыдыс жуғышта жууға болады
Көмір сүзгісінің түрі	Жууға болмайды, ауыстыру қажет
Май сүзгісін тазалау жиілігі	Әр 2 ай сайын (немесе қарқынды пайдалану кезінде жиірек)
Көмір сүзгісін ауыстыру жиілігі	Әр 4 ай сайын (немесе пайдалануға байланысты жиірек)
Электр класы	I класы (жерге тұйықтау міндетті)
Ені (шамамен)	60 см
Орнатудың ең аз биіктігі	Пісіру бетінен 650 мм жоғары
Аспираторды тазалау	Дымқыл шүберек және бейтарап сұйық жуғыш зат
Шығару туралы ескерту	Жану түтінінің құбырына (қазандық, мұржа) қоспаңыз
Газ құрылғыларымен пайдалану	Бөлменің тиісті желдетілуін талап етеді
Өрт қауіпсіздігі	Аспиратордың астында тағамдарды жалындатпаңыз
Орнату	Құзыретті маманмен орындалуы керек
Басқару түрі	Итерме түймелер (L, S, V1, V2, V3)

Жиі қойылатын сұрақтар - JDWS605E9 JUNO

JDWS605E9 аспираторына арналған ең аз орнату биіктігі қандай?

Пісіру беті мен аспиратор арасындағы ең аз қауіпсіз қашықтық 650 мм. Егер газ плитаңыз үлкенірек қашықтықты көрсетсе, соны сақтаңыз.

Аспиратордың май сүзгілерін қалай тазалау керек?

Май сүзгілері әр 2 ай сайын тазартылуы керек. Оларды ыдыс жуғышта немесе қолмен жұмсақ жуғыш затпен жууға болады.

Көмір сүзгісін қаншалықты жиі ауыстыру керек?

Белсенді көмір сүзгісін жууға болмайды. Оны шамамен әр 4 ай сайын немесе қарқынды пайдалану кезінде жиірек ауыстыру керек.

Мен аспираторды газ плитасымен пайдалана аламын ба?

Иә, бірақ бөлменің дұрыс желдетілетініне және газдың кері ағуын болдырмау үшін теріс қысым 0,04 мбар аспауына көз жеткізіңіз.

Шығару құбырының қандай түрін пайдалану керек?

Диаметрі кемінде 120 мм болатын шығару құбырын пайдаланыңыз. Жол мүмкіндігінше қысқа болуы керек және жану түтінінің құбырларына қосылмауы керек.

Аспиратордың сыртқы бөлігін қалай тазалау керек?

Аспираторды дымқыл шүберекпен және бейтарап сұйық жуғыш затпен тазалаңыз. Абразивті өнімдерден аулақ болыңыз.

Қандай жылдамдықтар бар?

Аспиратор 3 жылдамдықты ұсынады: V1 (тыныш минималды жылдамдық), V2 (орташа жылдамдық) және V3 (күшті бу шығару үшін максималды жылдамдық).

Қуат сымы зақымдалған болса не істеу керек?

Оны пайдаланбаңыз. Электр соғу қаупін болдырмау үшін оны өндірушіге немесе уәкілетті техникке ауыстыртыңыз.

Аспиратор жерге тұйықтауды қажет ете ме?

Иә, аспиратор I класы. Электр қондырғыңызда сәйкес жерге тұйықтау болуын қамтамасыз етіңіз.

Мен аспираторды өзім орната аламын ба?

Орнатуды электр және қауіпсіздік нормаларын сақтауды қамтамасыз ету үшін құзыретті маман жүргізуі керек. Дұрыс орнатпау зақым келтіруі немесе қауіп тудыруы мүмкін.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ JDWS605E9 JUNO

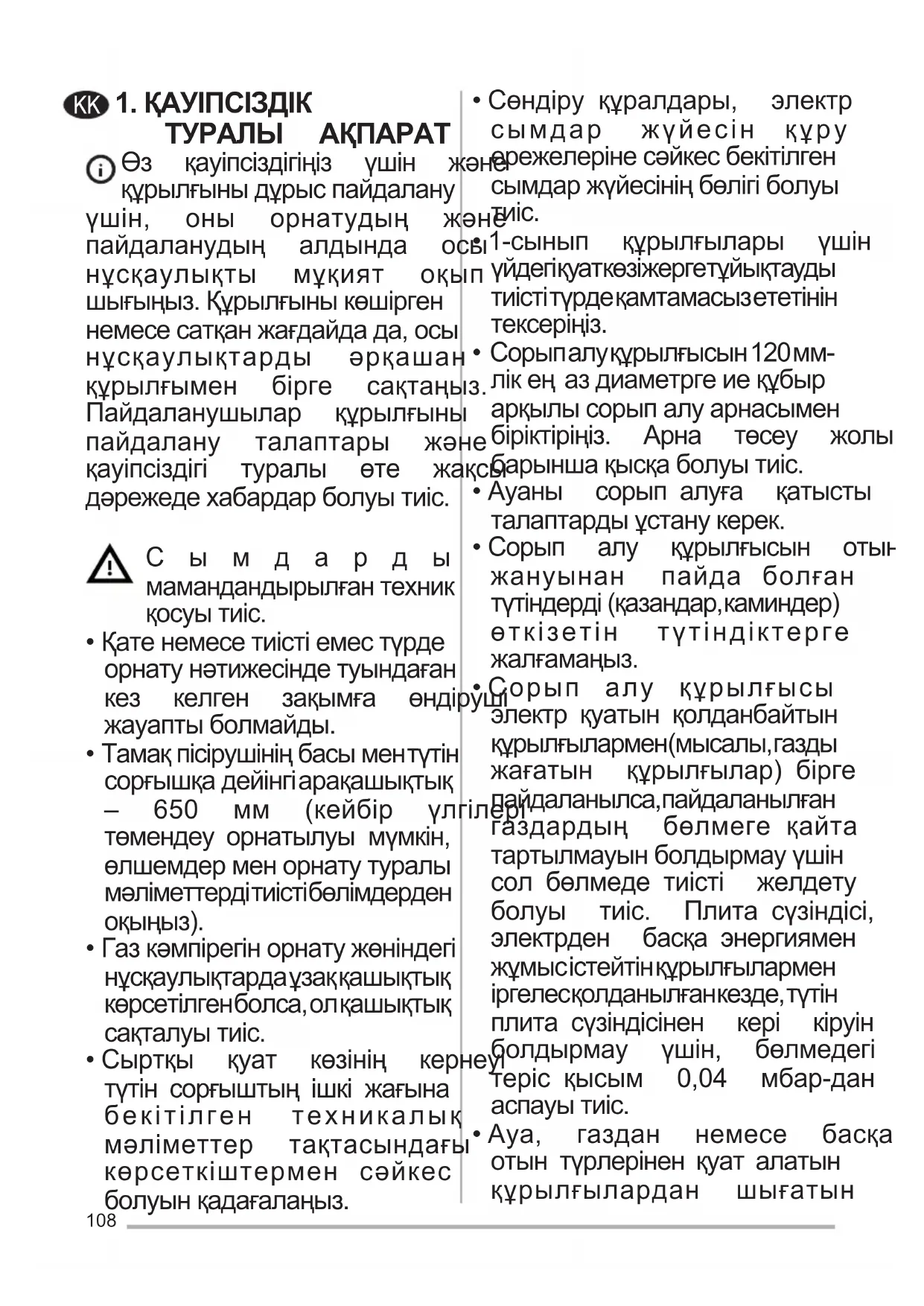

① Θз қауіпсіздігіңіз үшін ж құрылғыны дұрыс пайдалану үшін, оны орнатудың ж пайдаланудың алдында оң нұсқаулықты мұқият оқы шығыңыз. Құрылғыны көшірген немесе сатқан жағдайда да, осы нұсқаулықтарды әрқашан құрылғымен бірге сақтаңь Пайдаланушылар құрылғыны пайдалану талаптары жә қауіпсіздігі туралы өте жа дәрежеде хабардар болуы тиіс.

Сымдарды мамандырылған техник қосуы тиіс.

• Кате немесе тиісті емес түрде орнату нәтижесінде түындаған кез келген зақымға өнді жауапты болмайды.
  • Тамақ пісірушінің басы ментүтін сорғышқа дейінгі арақашықтық – 650 мм (кейбір үлі төмендеу орнатылуы мүмкін, өлшемдер мен орнату туралы мәліметтердітистібөлімдерден оқыңыз).
• Газ кэмпірегін орнату жөніндегі нұсқаулықтардаұзакқашықтық көрсетілгенболса, олқашықтық сақталуы тиіс.

• Сыртқы куат көзінің көртүтін сорғыштың ішкі жағына бекітілген техникалық мәліметтер тактасындағь көрсеткіштермен сәйкес болуын қадағалаңыз.

• Сөндіру құралдары, электр сымдар жүйесін құру әне арежелеріне сәйкес бекітілген сымдар жүйесінің бөлігі болуы әне тиіс.
  Ы1-сынып құрылғылары үшін п үйдегіқуаткөзіжергетүйықтауды тиісті түрдеқамтамасызететінін тексеріңіз.

• Сорыпалуқұрылғысын 120 мм- з. лік ең аз диаметрге не кұбыр арқылы сорып алу арнасымен е біріктіріңіз. Арна төсєу жолы қсбарынша қыска болуы тиіс.
• Ауаны сорып алуға қатысты талаптарды ұстану керек.
• Сорып алу құрылғысын отын жануынан пайда болған түтіндерді (қазандар,қаминдер) өткізетін түтіндіктерге жалғамаңыз.
  Сорып алу құрылғысы уші электр қуатын қолданбайтын құрылғылармен(мысалы,газды жағатын құрылғылар) бірге пайдаланылса,пайдаланылған ғаздардың бөлмеге қайта тартылмауын болдырмау үшін сол бөлмеде тиісті желдету болуы тиіс. Плита сүзіндісі, электрден басқа энергиямен жұмысістейтін құрылғылармен іргелесқолданылғанкезде,түтін плита сүзіндісінен кері кіруін болдырмау үшін, бөлмедегі теріс қысым 0,04 мбар-дан аспауы тиіс.
  • Ауа, газдан немесе баска отын түрлерінен куат алатын кұрылғылардан шығатын

түтінді сорып алуға арналға жірибесімен білімі жеткіліксіз арнаға кірмеуі тиіс. болып табылатын адамд

• Куат сымы закымдалса, өндірушіден немесе сервистік үйымнан ұсынылған сыммен ауыстырылуы тиіс.
• Ашаны қолданыстағы ережелерге сәйкес қолжетімді жердегі розеткаға қосыңыз.
• Түтінді бұру үшін сақтал тиісті техникалық шаралар мен қауіпсіздік шараларына келер болсақ, жөргілікті органді тарапынан белгіленген ережелерді мұқият сақт маңызды.

ЕСКЕРТУ: Сорып алу құрылғысын орнатпас бурын, қорғаныш үлдірлерін алып тастаңыз.

- Сорып алу құрылғысын бекіту үшін бұрамалар мен шағы бөлшектердіғана қолданыңыз.

ЕСКЕРТУ: Бурамаларды немесебекіткішбөлшектерді дұрыс орнатпаудың салдарынанэлектртогының соғу қаупі тәнуі мүмкін.

• Оптикалық құрылғылар (дүрбі, үлғайтқыш шыны...) арқылы жарыққа тура қарамаңыз.
  • Жанып түрған отпен дайындалатын тағамдарды сорып алу құрылғысының астында пісірмеңіз; өртену қаупі бар.
  • 8 жаска толмаған бала және физикалық, сезу немесе ақыл-ой қабілеті төмен немесе

аэжірибесімен білімі жеткіліксіз больп табылатын адамдар құрылғыны бақылауменнемесе қадағалаумен қауіпсізтәсілмен қолданып, ілеспеліқауіп-қатерді түсінсе, оларға құрылғыны қолдануға рұқсат беріледі. Балаларға құрылғымен ойнауға тыйым салынады. Балалар құрылғыны қараусыз тазартпауы және оған қызмет көрсетпеуі тиіс. Балалар құрылғымен ойнамауын қамтамасыз ету үүшін оларды бақылап отыру керек.

Кұрылғыны физикалық, сезу немесе ақыл-ой қабілеті төмен адамдарнемесекенесненұсқау берілмеген болса, тәжірибесі мен білімі жеткіліксіз адамдар (балалар) пайдаланбауы тиіс.

Кол жететін бөліктер пісіру құрылғыларымен бірге қолданған кезде ыстық болуы мүмкін.

• Сүзгілерді көрсетілген уақыт кезеңінен кейін тазартыңыз және/немесе ауыстырыңыз (өртену қаупі). «Күтім көрсету және тазарту» тармағын қараңыз.
• Сорып алу құрылғысы газдан нң немесе отынның басқа ну түрлерінен қуат алатын құрылғылармен бірге жұмыс тар істейтін орынжайда, тиісті желдету жүйесі қамтамасыз етілуі тиіс (ауаны қайтадан

орынжайға ысыратын құрылғыларға қатысты емес).

- Өнімdegі ١ таңбасы бүл өнімді - кәдімгі үй қоқысы ретінде тастауға болмайтынын білдіреді. Мұның орнына, қаптаманы электрлік және

электрондык жабдыктарды қайта өндеу үшін тиісті жинау орнына тапсыру керек. В өнімді тиісті түрде так

аркылы қоршаған ортаға және адам денсаулығына төнүі

мүмкін теріс әсерлердің алдын аласыз, әйтпесе, өнімді дұрыс тастамаған кезде сол т әсерлерге себеп болуын

мүмкін. Осы өнімді тиісті түрде қайта өндеу туралы ег тегжейлі мәлімет алу ұ қала әкімшілігіне, қоқыс тастау қызметіне немесе өнімді сатып алған дүкенге хабарласыңыз.

2. ПАЙДАЛАНУ

• Сорып алу құрылғысы ас үйдің иісін кетіру үшін тек үйде қолданылуға арна жасалған.
• Сорып алу кұрылғысын өзінің арнайы мақсаттары үшін ғана пайдалану қажет!
  • Сорып алу құрылғысы жұмыс істеп түрғанда үлкен жалын отты пайдаланбаныз!
  • Газдың жану карқындылығын үнемі бақылап отыру қажет. От табаның сыртына шығып кетпей, оның түбіне бағытталуы тиіс.
• Жайпак куыруға арналған табаларды пайдалану кезінде үнемі бақылау қажет: май шамадан артық қызып кетсе, өртке ұласып кетуі мүмкін!

3. KYTIM KOPCETY ЖОНЕ ТАЗАРТУ

- Белсендірілген көмір сүзгілері. Бул сүзгілерді жууға болмайды әрі оларды қалпына келтіру мүмкін емес, сондықтан оларды 4 айда бір рет немесе пайдаланылған кезде одан да жиі ауыстырып отыру қажет (W).

W

- Туракты жұмыс істеп жүрген кезде сүзгілерді 2 ай сайын, ал өте ауыр немесе жиі пайдаланылғанда одан да жиі ауыстырып отырыңыз, оны выдыс жуғыш машинада жууға болады (Z).

• Сорып алу құрылғысын дымқыл шуберекпен нейтрал тазартқыш затты лыпайдаланып тазалау керек.

L	Лампа Лампаны қосу және өшіру.
S	ЖД Мотордың жұмыс істеуі.
V1	Мотор кіші жылдамдықта моторды сәндіреді. Бу аз нем тыныш ауа алмасу кезінде пайдаланады.
V2	Жылдамдық Орташа жылдамдық. Көптеген кезде және ыңгайға байланысты қолданылады.
V3	Қарқынды Жоғарғы жылдамдық. Көп бу болғанда Және үзак ұақытқа пайдаланады.

5. ЖАРЫКТАНДЫРУ КУРАЛЫ

Шам	Куат (Вт)	Цоколь түрі	Кернеуі (В)	Көлемі(ММ)	Халықаралық шамдарды кодтау жүйесі
[0260]	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
