ERGY60 - Recortador de barba PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de afeitar para barba y vello recargable
Marca	Panasonic
Modelo	ER-GY60
Alimentación	Adaptador de corriente RE9-86, tensión automática
Tiempo de carga	Aproximadamente 1 hora
Autonomía	Aproximadamente 50 minutos (a 20-30°C)
Tensión del motor	1,2 V⎓
Uso	Húmedo y seco (lavable bajo la ducha)
Peine para barba	Altura de corte: 0,5 a 10 mm
Peine para cuerpo	Altura de corte: 3 a 12 mm
Accesorio de precisión	Para acabados detallados
Accesorio de protección de la piel	Corte a 2 mm para zonas sensibles
Nivel de sonido	67 dB (A) re 1 pW
Mantenimiento	Limpieza con agua corriente o con el cepillo; lubricación antes/después de cada uso
Cuchilla reemplazable	Referencia WER9500
Lubricante recomendado	Panasonic WES003P
Batería	Níquel-Metal-Hidruro recargable integrada, reemplazo por personal calificado
Seguridad	Uso prohibido en animales; no compartir el aparato
Garantía	Uso doméstico únicamente
Accesorios incluidos	Cepillo de limpieza, aceite, bolsa de almacenamiento

Preguntas frecuentes - ERGY60 PANASONIC

¿Cómo cargar la máquina Panasonic ERGY60?

Asegúrese de que el aparato esté apagado. Conecte el enchufe del cable de alimentación a la toma del aparato, luego conecte el adaptador de corriente a una toma. El indicador de carga se enciende. La carga completa dura aproximadamente 1 hora. Desconecte luego el adaptador.

¿Puedo usar la máquina bajo la ducha?

Sí, la máquina es estanca y se puede usar bajo la ducha para un corte húmedo. Después de su uso, enjuáguela con agua corriente. No use los peines sobre vello mojado.

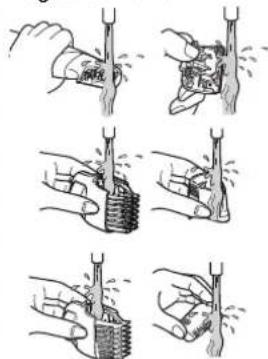

¿Cómo limpiar la máquina?

Después de cada uso, retire el accesorio y la cuchilla. Puede enjuagar el cuerpo principal con agua corriente durante unos 20 segundos, o usar el cepillo de limpieza. Seque bien, luego aplique unas gotas de aceite sobre la cuchilla.

¿Cómo ajustar la altura de corte con el peine?

Gire la rueda en el peine para alinear la marca indicadora en la altura deseada. Para la barba, de 0,5 a 10 mm; para el cuerpo, de 3 a 12 mm. Aplique la parte plana del peine contra la piel y corte.

¿Qué hacer si la máquina ya no corta eficazmente?

Limpie la cuchilla y aplique aceite. Si el problema persiste, la cuchilla puede estar desgastada. Reemplácela por la cuchilla de repuesto WER9500.

¿Cómo lubricar la cuchilla?

Antes y después de cada uso, retire la cuchilla, aplique una gota de aceite en cada punto indicado (generalmente dos puntos), luego vuelva a montar la cuchilla y haga funcionar el aparato durante unos 5 segundos.

¿Se puede reemplazar la batería?

La batería recargable integrada solo puede ser reemplazada por un centro de servicio autorizado. Para la eliminación, puede retirar la batería siguiendo las instrucciones del manual.

¿Cuánto dura una carga completa?

Una carga completa dura aproximadamente 1 hora y permite aproximadamente 50 minutos de uso (a 20-30°C). La duración puede variar según las condiciones.

¿Puedo usar la máquina sin accesorio?

Sí, sin accesorio obtiene un corte preciso de aproximadamente 0,1 mm. Ideal para los contornos de la barba. Use la cuchilla en horizontal contra la piel.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto como la cuchilla (ref. WER9500) y el lubricante (ref. WES003P) están disponibles en su distribuidor o en un centro de servicio autorizado Panasonic.

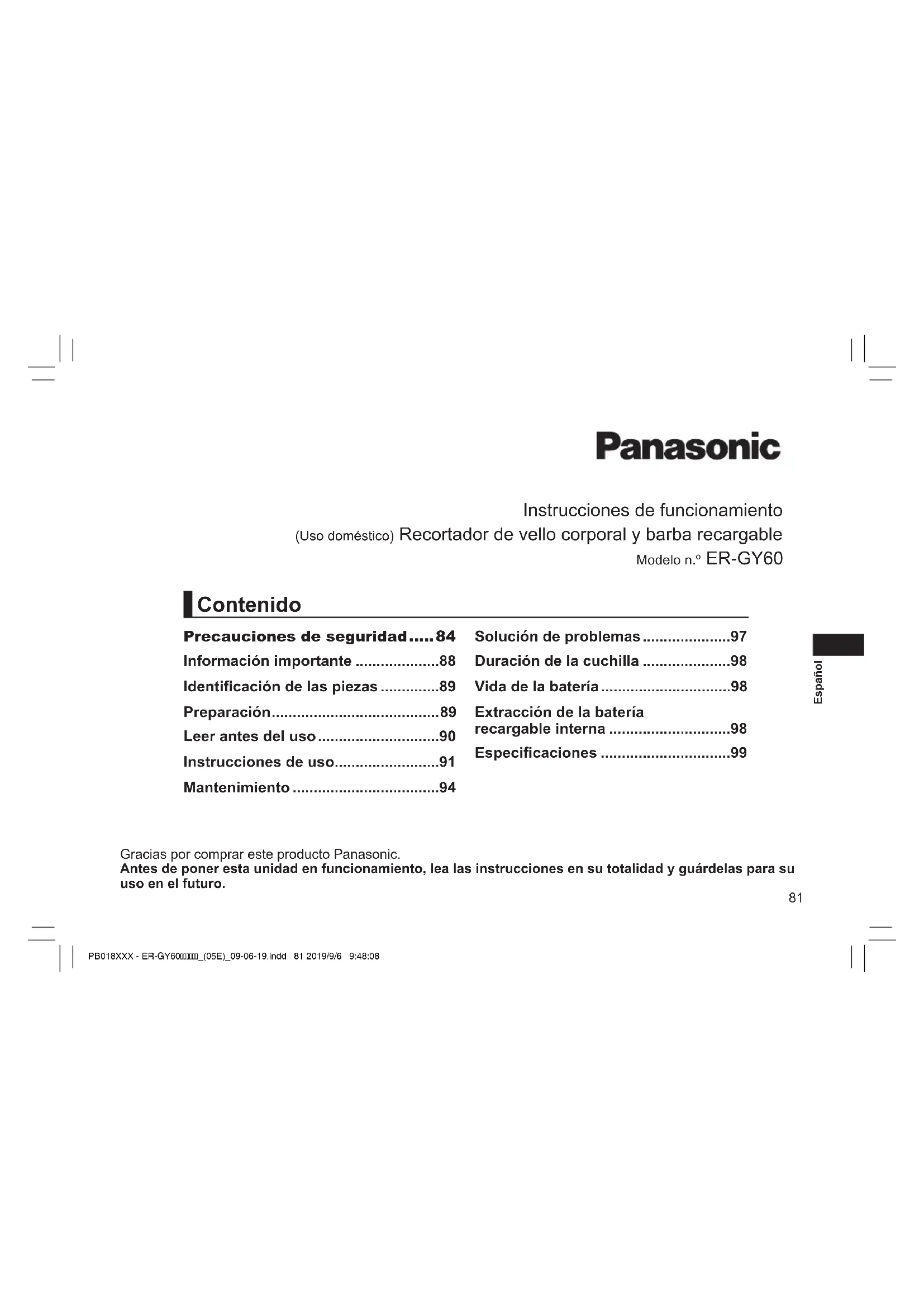

MANUAL DE USUARIO ERGY60 PANASONIC

Instrucciones de funcionamiento

(Uso doméstico) Recortador de vello corporal y barba recargable

Modelo n.° ER-GY60

Contenido

Precauciones de seguridad....84

Solución de problemas. 97

Información importante 88

Duración de la cuchilla 98

Identificación de las piezas. 89

Vida de la batería 98

Preparación. 89

Extracción de la batería

Leer antes del uso. 90

recargable interna 98

Instrucciones de uso. 91

Especificaciones 99

Mantenimiento 94

Gracias por comprar este producto Panasonic.

Antes de poner esta unidad en funcionamiento, lea las instrucciones en su totalidad y guárdelas para su uso en el futuro.

Advertencia

• Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de conocimiento y experiencia sólo si se encuentran bajo supervisión o se les han dado instrucciones acerca del uso seguro de este aparato y entienden los peligros existentes. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.
• El cable de alimentación no se puede sustituir. Si se daña el cable, el adaptador de CA debe desecharse.
• Este aparato WET/DRY se puede utilizar para recortar el pelo en mojado o en seco. Puede utilizar este aparato estando en la ducha y limpiarlo con agua. El símbolo siguiente indica que puede utilizarse en la bañera o en la ducha.

• No utilice un adaptador distinto del adaptador de CA suministrado para ningún fin.

Asimismo, no utilice otro producto con el adaptador de CA suministrado. (Ver página 89.)

• El siguiente símbolo indica que se necesita una unidad de alimentación para conectar el aparato eléctrico a la red de suministro. La referencia de tipo de unidad de alimentación está marcada cerca del símbolo.

Precauciones de seguridad

Para reducir el riesgo de sufrir lesiones, descargas eléctricas, o incluso el fallecimiento, y de provocar un incendio o daños en la propiedad, cumpla siempre las precauciones de seguridad que figuran a continuación.

Explicación de los símbolos

Los siguientes símbolos se usan para clasificar y describir el nivel de peligro, lesión y daño a la propiedad que pueda provocarse debido al incumplimiento de las instrucciones y al uso indebido.

▲ PELIGRO	Denota un peligro potencial que resultará en una lesión grave o la muerte.
▲ ADVERTENCIA	Denota un peligro potencial queURTADA resultar en una lesión grave o la muerte.
▲ PRECAUCION	Denota un peligro queURTADA resultar en una lesión leveo daños a la propidad.

Los siguientes símbolos se usan para clasificar y describir el tipo de instrucciones que deben cumplirse.

Este símbolo se utiliza para advertir a los usuarios de un procedimiento específico de funcionamiento que no debe realizarse. Este símbolo se utiliza para advertir a los usuarios de un procedimiento específico de funcionamiento que deben seguirse para hacer funcionar la unidad de forma segura.

ADVERTENCIA

Este producto

Este producto tiene una batería recargable integrada. No lo arroje al fuego o a una llama.

Integración. No lo arroje al fuego o a una llama. - De lo contrario, podría provocar un sobrecalentamiento, un incendio o una explosión. No lo modifique ni lo repare. - De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones. Póngase en contacto con un centro de servicios autorizado para su reparación (cambio de batería, etc.).

Nunca lo desmonte, excepto cuando se deshaga del producto.

-De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones.

ADVERTENCIA

En caso de anomalía o fallo de funcionamiento, suspenda inmediatamente el uso y retire el adaptador si hay una anomalía o un funcionamiento incorrecto.

• De lo contrario, podría provocar un incendio, sufrir una descarga eléctrica o lesiones.

• El cuerpo principal o el adaptador de CA están deformados o anormalmente calientes.
• El cuerpo principal o el adaptador de CA huelen a quemado.
• Se escucha un ruido extraño durante el uso o la energía procedente del cuerpo principal o del adaptador de CA.
• Solicite inmediatamente una revisión o reparación en un centro de servicios autorizado.

Alimentación

No conecte ni desconecte el adaptador a una toma de corriente si tiene las manos mojadas.

• De lo contrario, podrá sufrir descargas eléctricas o lesiones.

No sumerja el adaptador de CA en agua ni lo lave con agua.

No coloque el adaptador de CA sobre o cerca de un fregadero o una bañera llenos de agua.

No utilice el aparato si el adaptador de CA está dañado o si la clavija de alimentación queda floja al conectarla en una toma de corriente.

No dañe ni modifique, doble enérgicamente, tire o retuerza el cable.

Además, no coloque objetos pesados sobre el mismo ni lo pellizque.

• De lo contrario, podrá provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No lo utilice de forma que supere la capacidad nominal de la toma de corriente o del cableado.

• Superar el valor nominal al conectar demasiados enchufes a una toma de corriente puede causar un incendio debido al sobrecalentamiento.

Asegúrese siempre de que el aparato está operando desde una fuente de energía eléctrica acorde con la tensión nominal

indicada en el adaptador de CA. Introduzca el adaptador por completo.

• De lo contrario, podría provocar un incendio o sufrir una descarga eléctrica.

ADVERTENCIA

Desenchufe siempre el adaptador de la toma de corriente cuando lo limpie. - De lo contrario, podría sufrir una descarga eléctrica o lesiones.

Limpie regularmente la clavija del cable de alimentación y la clavija de energía para evitar la acumulación de polvo.

• De lo contrario, podría provocar un incendio debido a un fallo del aislamiento provocado por la humedad.
• Desconecte el adaptador y límpielo con un paño seco.

Evite accidentes: No la coloque al alcance de los niños o bebés. No les permita utilizarla. - Introducir las piezas o accesorios en la boca (puede provocar accidentes y lesiones).

Si se ingiere accidentalmente el aceite, no induzca el vómito. Beba una gran cantidad de agua y póngase en contacto con un médico.

Si el aceite entra en contacto con los ojos, enjuáguelos inmediatamente con abundante agua y póngase en contacto con un médico. - De lo contrario, podría sufrir problemas físicos.

PRECAUCIÓN

Proteger la piel

No empuje la cuchilla fuertemente contra sus labios o su piel. No utilice este producto con ningún fin distinto al de recortar barba y vello corporal. No utilice este producto sin un accesorio para recortar el vello en las siguientes zonas: zonas sensibles, nalgas, ano y zonas circundantes.

No use este producto para recortar el vello en las siguientes áreas.

Cabeza, orejas - Zonas en las que la piel sea rugosa o irregular (zonas inflamadas, cortes, hemorroides y protuberancias; pezones y zonas circundantes), lunares, magulladuras, etc. - De lo contrario, podría provocar una lesión en las orejas o en piel desigual.

No presione con fuerza la cuchilla. Además, procure no tocar la cuchilla con las uñas. No coloque la cuchilla en contacto con objetos duros. - De lo contrario, podría provocar daños en la cuchilla y lesiones en la piel, ya que la cuchilla es muy delgada. Tenga cuidado al usarla.

Antes de utilizar el aparato, compruebe que las cuchillas no estén ni dañadas ni deformadas. - De lo contrario, podría sufrir lesiones cutáneas.

PRECAUCIÓN

Tenga en cuenta las siguientes precauciones: No permita que objetos metálicos o suciedad se introduzcan en la clavija de alimentación o en la clavija del aparato. - De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No use su recortador con sus familiares ni con otras personas.

• De lo contrario, podría sufrir infecciones o inflamación.

No permita que el aparato sufra caídas o impactos contra otros objetos.

• De lo contrario, podría provocar lesiones.

No enrolle el cable alrededor del adaptador y el cuerpo principal cuando lo guarde.

• De lo contrario, podría causar que el alambre del cable de alimentación se rompa y provocar un incendio debido a un cortocircuito.

Desconecte el adaptador de la toma de corriente cuando no esté cargando el aparato.

• De lo contrario, podría provocar una descarga eléctrica o un incendio debido a una fuga eléctrica resultante de un deterioro del aislamiento.

Desconecte el adaptador o la clavija del aparato sujetando el adaptador o la clavija del aparato en lugar del cable.

• De lo contrario, podría sufrir una descarga eléctrica o lesiones.

Manipulación de la batería extraída para la eliminación

PELIGRO

La batería recargable debe utilizarse exclusivamente con este recortador.

No utilice la batería con otros productos. No cargue la batería una vez retirada del producto.

No la arroje al fuego ni le aplique calor. No suelde, desmonte ni modifique la batería.

No permita que la batería entre en contacto con otros objetos metálicos. No transporte ni almacene la batería junto a joyas metálicas como, por ejemplo, collares u horquillas para el pelo.

No pele el tubo.

• De lo contrario, podría provocar un sobrecalentamiento, un incendio o una explosión.

La batería contiene líquido alcalino. Si entra en contacto con los ojos, no los frote, lávelos con abundante agua limpia, como el agua del grifo.

• De lo contrario, podría provocar pérdida de visión. Consulte a un médico inmediatamente.

ADVERTENCIA

Tras retirar la batería recargable, manténgala fuera del alcance de los bebés y los niños.

• La batería podría causar lesiones corporales si se ingiriera accidentalmente. Si esto sucediera, consulte con un médico inmediatamente.

La batería contiene líquido alcalino. Si entra en contacto con la piel o la ropa, lávelo con abundante agua limpia, como el agua del grifo.

• De lo contrario, podría sufrir lesiones cutáneas.

Información importante

• Antes de utilizar un accesorio, compruebe que lo ha instalado correctamente. De lo contrario, podría provocar que la barba o los pelos se corten demasiado cortos.
• El aparato no se debe utilizar en animales.
• Aplique el aceite en la cuchilla antes y después de cada uso. (Ver página 96.)

No aplicar aceite puede causar los siguientes problemas.

• La cuchilla podría perder eficacia de corte.

Tiempo de funcionamiento menor.

• Un ruido de funcionamiento más elevado.
• Guarde el cuerpo principal en un lugar poco húmedo antes de usarlo. De lo contrario, podría provocar un mal funcionamiento debido a la condensación o a la oxidación.
• Cargue el aparato correctamente según estas instrucciones de funcionamiento. (Consulte la página 89 "Carga".)
• Este aparato contiene una batería que puede ser reemplazada solamente por personal calificado. Póngase en contacto con un centro de servicios autorizado para obtener información sobre su reparación.
• Asegúrese de colocar el accesorio de protección de la piel en el cuerpo principal para proteger la cuchilla, cuando lo lleve de un lado a otro o al guardarlo.

Identificación de las piezas

A

E

G

0

⑦Adaptador ⑧Clavija del cable de alimentación ⑨Cable Clavija del aparato

Accesorios

Cepillo de limpieza Aceite Estuche

Preparación

Carga

• Asegúrese de que el recortador esté apagado.

1 Conecte la clavija del aparato en el receptáculo de clavija. 2 Conecte el adaptador en la toma de corriente.

• Compruebe que el piloto indicador de estado de energía (→) se ilumine.
• La energía se completa en aproximadamente 1 hora.

Español

3. Desconecte el adaptador y confirme que el piloto indicador de estado de energía se apague.

(por seguridad y para reducir el uso de energía)

Quite y vuelva a introducir la clavija del aparato.

Si se ilumina la luz indicadora del estado de carga y se apaga en unos 5 segundos aproximadamente, está completa.

A. Cuerpo principal

① Interruptor de encendido ② Piloto indicador de estado de carga

③ Receptáculo de clavija ④ Cuchilla

Accesorio de peine de altura de recorte para la barba

Accesorio de peine de altura de recorte para el vello corporal, accesorio para un recorte de precisión, accesorio de protección de la piel, adaptador de CA (RE9-86)

La forma del adaptador de CA varía dependiendo del área.

• Se proporciona una de las unidades de fuente de alimentación relacionadas con este aparato.

Notas

• Si hay un ruido de radios u otras fuentes al usar o cargar el aparato, cámbiese de lugar para usar el aparato.
• Cuando el aparato no se usa durante 6 meses o un periodo de tiempo superior, la batería se debilitará (fugas de líquido de la batería, etc.). Cargue la batería por completo una vez cada 6 meses.
• Cuando el aparato se carga por primera vez o cuando no lo haya utilizado durante más de 6 meses, el tiempo de carga puede cambiar, y la luz indicadora del estado de carga podría no iluminarse durante los primeros minutos. Además, puede que se acorte el tiempo de funcionamiento. En tales casos, cárguelo durante más de 8 horas.
• La temperatura ambiente recomendada para la energía es de 0°C - 35°C. El tiempo de energía puede ser mayor, y el rendimiento de la batería disminuir cuando la energía se recumula.
• Una carga completa suministra suficiente potencia para aproximadamente 50 instantes de uso. (Basado en un uso de 20°C - 30°C.) El tiempo de funcionamiento puede variar en función de la frecuencia de uso y el método de funcionamiento.
• Puede cargar la batería antes de que esté completamente descargada. Sin embargo, se recomienda cargar cuando la pila esté completamente descargada. La duración de la batería depende mucho de factores tales como la forma de uso y el almacenamiento.

Leer antes del uso

Zonas en las que pueda utilizar este recortador

Zona	Sin un accesorio	Cuerpo	Barba
Zonas sensibles • Genitales • Zona genital • Entrepierna	×	√	×
• Nalgas • Ano • Region perianal	×	√	×
Axilas Pecho Zona del ombligo Brazos, manos Piernas	√	√	×
Barba	√	×	√

• Utilizar este aparato para recortar los pelos en áreas que no son accesibles visualmente pueda provocar cortes o lesiones. Utilícelo con cuidado.
• Utilizar el cuerpo principal para recortar el vello en las áreas con sombras (a) a continuación posible provocar cortes o lesiones. Asegúrese de utilizar un peine.

Zonas sensibles Nalgas

Notas

• Estire la piel en las zonas en las que sea flácida o presente arrugas y aplique ligeramente el borde de la cuchilla o el accesorio.
• No utilice el accesorio sobre el vello mojado. El vello mojado puede amontonarse o pegarse a la piel, dificultando el recorte. Si utiliza el accesorio para recortar vello mojado, es posible que no obtenga un recorte uniforme.
• En aquellas zonas con un crecimiento de vello grueso o denso, recorte un poco cada vez. En ocasiones, el vello queda atrapado o se acumula en el accesorio. Cuando esto ocurra, limpie el accesorio. (Ver las páginas 94 y 95.)

Instrucciones de uso

• Aplique el aceite en la cuchilla antes y después de cada uso. (Ver página 96.)
• Puede que el aparato no funcione a una temperatura ambiente inferior a aproximadamente 0 °C.
• Limpie el aparato después de cada uso. (Ver las páginas 94 y 95.)

• Asegúrese de que el cuerpo principal está apagado.
• Antes de utilizar el aparato, compruebe que las cuchillas no estén ni dañadas, ni deformadas.

• No lo utilice cuando aplique espumas de afeitar o cuando la barba esté húmeda. Una barba húmeda puede pegarse a la piel o amontonarse, dificultando el corte.
• Antes de recortar, peine su bigote con un peine.

Cómo recortar vello seco

1 Seleccione los accesorios que quiera, y después pulse el interruptor de encendido para encender el aparato y recortar.

• Use el accesorio adecuado según sea necesario. También se puede usar sin el accesorio.

• Sin accesorio (Ver página 93.)
• Accesorio de peine de alta para recortar la barba (Ver página 93.)
• Accesorio para un recorte de precisión (Ver página 94.)

• Sin accesorio (Ver página 93.)
• Accesorio de peine de alta de recorte para el vello corporal (Ver página 93.)
• Accesorio de protección de la piel (Ver página 94.)

2 Apague el interruptor antes de su uso.

Cómo recortar vello mojado

• No utilice el accesorio cuando recorte vello mojado. 1 Moje el cuerpo y aplique jabón. 2 Pulse el interruptor de encendido para encender el aparato y recortar.

- Sin accesorio (Ver página 93.)

3 Aplique menos presión de la que aplicaría al recortarlos en seco, y deslice el cuerpo principal con un movimiento deslizante. 4 Apague el interruptor antes de su uso.

92

Quitar y montar los accesorios

• Tenga cuidado de no lesionar las manos, etc., con la cuchilla cuando quite o coloque los accesorios.
• Todos los accesorios tienen el mismo método para quitarlos y colocarlos.

▸ Quitar el accesorio

Sujete el cuerpo

principal con seguridad y tire del accesorio hacia arriba para quitarlo del cuerpo principal.

Sujete la parte de la nervadura (a) de

manera segura y quite el accesorio de recorte minucioso y el accesorio de protección de la piel.

▷ Colocación del accesorio

Coloque el accesorio en el cuerpo principal hasta que se oiga un clic.

Si el accesorio no está colocado adecuadamente, puede moverse o cortar demasiado durante el uso.

Sin accesorio

Recortar la barba

• Úselo sin el accesorio para encontrar líneas precisas.

Para que la línea quede más nítida, coloque la cuchilla de forma horizontal contra la piel y recorte en dirección descendente.

Longitud de corte: aprox. 0,1 mm (El grosor de la hoja fija es de 0,1 mm)

Recortar el vello corporal

Aplique poca presión y mueva el cuerpo principal despacio en la dirección opuesta a la del crecimiento de los pelos.

• Para recortar los pelos de la zona abdominal, coloque la cuchilla plana contra su piel y luego mueva el cuerpo principal con un movimiento deslizante. Esto permitirá recortar el vello a una longitud de aproximadamente 0,1 mm.
• No importa qué lado de la cuchilla coloque contra la piel.

Longitud de corte del accesorio de peine

• El dígito en el accesorio indica la longitud de corte que se obtiene.
• La longitud real del pelo o de la barba será un poco superior a la altura que defina.
• Es posible que no se obtengan los resultados deseados si la barba o los pelos son demasiado largos.
• En tal caso, recorte la barba o los pelos hasta una longitud de 20 mm antes de utilizar el aparato.
• La barba o los pelos se acumularán fácilmente en el accesorio cuando se corte mucha barba o pelos. Si esto sucede, limpie el accesorio. (Ver las páginas 94 y 95.)

1 Gire el dial y ajuste la marca de indicación de la altura de recorte (包) a la altura deseada.

BEARD → para recortar barba. Longitud de corte:

• aproximadamente de 0,5 mm a 10 mm

BODY → para recortar vello corporal

Longitud de corte: aproximadamente de 3 mm a 12 mm

2 Aplique la parte plana del peine sobre su piel y corte su barba o sus pelos cepillando hacia la izquierda y hacia la derecha.

• La ilustración es el accesorio de peine de altura de recorte para la barba.

Accesorio para un recorte de precisión

Recortar la barba

• Utilice el accesorio de retoque para recortar zonas estrechas, así como para obtener un recorte preciso.

Para que la línea quede más nítida, coloque la cuchilla de forma horizontal contra la piel y recorte en dirección descendente.

Recorte de forma gradual desde los extremos, tocando la piel con la cuchilla.

Accesorio de protección de la piel

Recortar el vello corporal

Coloque ligeramente el borde del accesorio de protección de la piel contra su piel y mueva lentamente el cuerpo principal.

• Esto permitirá recortar el vello de forma segura a una longitud de aproximadamente 2 mm.

Mantenimiento

Limpieza

• Limpie el cuerpo principal y la hoja antes de cada uso. (Si no se limpia, podrá afectar el movimiento y empeorar el corte.)
• No utilice disolvente, bencina, alcohol ni otros productos químicos. Hacerlo podría provocar un fallo de configuración, grietas o decoloración en el cuerpo principal. Limpie el cuerpo principal solo con un paño suave ligeramente humedecido con agua corriente o con agua corriente y jabón.
• Asegúrese de que el cuerpo principal está apagado.
• Retire el cuerpo principal del adaptador de CA.

Con agua

Para eliminar la suciedad ligera

1. Quite el accesorio y encienda el cuerpo principal. (Ver página 92.)
2. Deje correr el agua por la entrada de agua en la parte posterior del cuerpo principal, lave durante aproximadamente 20 segundos y, a continuación, apague el cuerpo principal.

Para eliminar cuando la suciedad es considerable

1. Quitar el accesorio y la cuchilla. (Ver las páginas 92 y 96.)
2. Lave el cuerpo principal, la cuchilla y los accesorios con agua corriente.

• Agite varias veces arriba y abajo para eliminar el agua.
• Tenga cuidado de no golpear el cuerpo principal con el lavabo o con otro objeto cuando escurra el agua. De lo contrario, podría provocar averías.
• Limpie el agua con una toalla y deje que seque de forma natural.
• Se seca más rápido si se retira la cuchilla.
• Aplique el aceite a la cuchilla después de que se seque. (Ver página 96.)
• Coloque la cuchilla y el accesorio de protección de la piel al cuerpo principal.
• Asegúrese de colocar el accesorio de protección de la piel en el cuerpo principal para proteger la cuchilla al guardarlo.

Con el cepillo

1. Quite el accesorio y la cuchilla. (Ver las páginas 92 y 96.)
2. Limpie el cuerpo principal con el cepillo.
3. Limpie la cuchilla con el cepillo.
4. Siga pulsando la palanca de limpieza (c) hacia abajo para levantar la cuchilla de movimiento (d) cuando limpie entre la cuchilla estacionaria (e) y la cuchilla de movimiento.
5. Aplique el aceite a la cuchilla. (Ver página 96.)
6. Coloque la cuchilla y el accesorio de protección de la piel en el cuerpo principal.
7. Asegúrese de colocar el accesorio de protección de la piel en el cuerpo principal para proteger la cuchilla al guardarlo.

Quitar y montar la cuchilla

• Compruebe si la cuchilla se ha deformado o está dañada antes de quitarla y colocarla.

▸ Extracción de la cuchilla

1. Sujete el cuerpo principal por la parte frontal.
2. Con el dedo pulgar, pulse la parte metálica de la cuchilla hacia la izquierda.
3. No toque la cuchilla con los dedos. Tenga cuidado de que la cuchilla no se caiga.

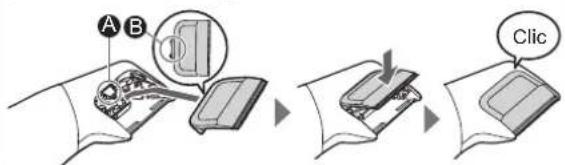

Montar la cuchilla

Coloque el gancho de montaje (B) en la montura de la cuchilla (A) en el cuerpo principal y presiónelo hasta que oiga un clic.

Lubricación

• Aplique el aceite en la cuchilla antes y después de cada uso. 1. Extracción de la cuchilla. (Vea esta página.) 2. Aplique una gota de aceite en cada punto indicado. 3. Coloque la cuchilla en el cuerpo principal, enciéndalo y déjelo funcionar durante aproximadamente 5 segundos.

Piezas de repuesto

Las piezas de repuesto están disponibles en su distribuidor o en el Centro de Servicio.

Partes de repuestos para el modelo ER-GY60	Cuchilla WER9500
	Aceite lubricante	WES003P

• No utilice ninguna otra cuchilla que no sea la correspondiente, ya que podría provocar un defecto en el funcionamiento.
• Recomendamos el aceite de lubricación Panasonic WES003P.

Solución de problemas

Lleve a cabo las acciones que se indican a continuación. Si los problemas persisten, póngase en contacto con el establecimiento en el que adquirió la unidad o con un servicio técnico autorizado por Panasonic para su reparación.

Problema Acción

Se ha reducido la eficacia del cuerpo principal.

El tiempo de configuración es corto.

El cuerpo principal ha dejado de funcionar.

Hasta que los problemas se resuelvan, siga cada procedimiento como se indica a continuación:

1. Cargue el cuerpo principal. (Ver página 89.)
2. Limpie la cuchilla y aplique aceite. (Ver las páginas 94-96.)
3. Sustituya la cuchilla. (Ver página 96.)
4. Solicite a un servicio técnico autorizado que sustituyan la batería.

Problema Acción

Se ha reducido la eficacia del cuerpo principal.

El tiempo de configuración es corto.

El cuerpo principal ha dejado de funcionar.

No se puede cargar el cuerpo principal.

Emite un sonido agudo.

Cargue la batería durante 8 horas aproximadamente de forma continua para optimizar su estado. Si quedan pocos usos, incluso tras haber efectuado la carga, la batería ha llegado al final de su vida útil. (Es posible que haya fugas de líquido debido a la degradación al final de la vida útil de la batería). Póngase en contacto con un servicio autorizado para su reparación. Introduzca el conector del aparato en el cuerpo principal firmemente. Compruebe que el piloto indicador de estado de carga se ilumine. (Ver página 89.) Aplique aceite. (Ver página 96.) Confirme que la cuchilla está correctamente colocada.

Duración de la cuchilla

La duración de la cuchilla varía según la frecuencia del uso del cuerpo principal.

Por ejemplo, la duración de la cuchilla es aproximadamente de 3 años cuando utiliza el cuerpo principal por 5 minutos 10 veces al mes. Sustituya las cuchillas si la eficiencia de corte se reduce a pesar de realizar un mantenimiento adecuado.

Vida de la batería

La vida de la batería variará según la frecuencia y la duración del uso. Si la batería se carga una vez al mes, su vida útil será de aproximadamente 3 años. Si el tiempo de funcionamiento es significativamente más corto, incluso después de una carga completa, esto indica que la batería ha alcanzado el final de su vida.

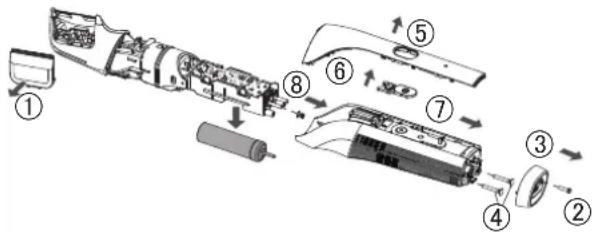

Extracción de la batería recargable interna

Extraiga la batería recargable incorporada antes de desechar el cuerpo principal.

Se debe desechar la batería de forma segura. Por favor, asegúrese de que la batería sea desechada en un lugar oficialmente designado, si existe.

Esta figura solo debe utilizarse en el momento de desechar el cuerpo principal; no debe utilizarse para repararlo. Si desmonta usted mismo el cuerpo principal, este dejará de ser hermético, lo que puede provocar un funcionamiento incorrecto.

• Retire el cuerpo principal del adaptador de CA.
• Pulse el interruptor de encendido para encender el aparato y déjelo encendido hasta que la batería esté completamente descargada.
• Siga los pasos ① a ⑧, levante la batería y, a continuación, extráigala.
• Evite que se produzca un cortocircuito en los terminales positivo y negativo de la batería extraída y aísle los terminales colocando cinta adhesiva sobre los mismos.

Para protección ambiental y reciclaje de materiales, este recortador contiene una batería de hidruro metálico de níquel. Asegúrese de que la batería sea desechada en un lugar oficialmente designado, si es que existe alguno en su país.

Especificaciones

Fuente de energia	Anote el número deplaça que se encuesta en el adaptordo de CA. (Conversión de voltaje automatística)
Voltaje del motor	1,2 V=
Tiempo de entrega	Aprox. 1 hora
Ruido Acústico Aéreo	67 (dB (A) re 1 pW)

Este producto está destinado solamente para su uso doméstico.

Eliminación de Aparatos Viejos y de Pilas y Baterías. Solamente para la Unión Europea y países con sistemas de reciclado.

Estos símbolos en los productos, su embalaje o en los documentos que los acompañan significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas, llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los usuarios están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los usuarios será sin costo alguno para estos. El costo de la gestión medioambiental de los residuos de pilas y baterías está incluido en el precio de venta.

Si los elimina correctamente, ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida y reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo debajo)

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

Panasonic

Instrucciones de uso

Resolución de problemas. 137

Tiempo de vida de la lámina 138

Gracias por adquirir este producto Panasonic.

Cepillo de limpieza Aceite Bolsa

Preparación

Cargar

BARBA → para afeitar la barba Altura de corte:

• aprox. de 0,5 mm a 10 mm

Apare gradualmente desde el inicio, encostando la lámina a la piel.

Tiempo de vida de la lámina

Accesorios de protección

Adaptador de c.a.

(RE9-86)

Sujete bien el cuerpo principal, tire hacia arriba del accesorio y retírelo del cuerpo principal. Sujete bien la nervadura (a) y retire el accesorio de precisión y el accesorio de protección.

Montaje del accesorio

Accesorio de precisión

Recorte de la barba

Accesorios de protección
