Imageview 118200 - Prismáticos BUSHNELL - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Imageview 118200 BUSHNELL

Inserte 2 pilas alcalinas AAA como se indica dentro del compartimiento para pilas, situado en el fondo del ImageView. AJUSTAR LOS BINOCULARES PARA VER CON MAYOR COMODIDAD Ajuste la rueda de enfoque central mientras mira a un objeto distante por los binoculares, hasta que se vea con nitidez. Mueva los lados izquierdo y derecho de los binoculares, juntándolos o separándolos, hasta que vea una imagen circular única. Gire el ocular derecho (ajuste dióptrico) para cambiar la configuración si la imagen no se ve tan nítida en el ojo derecho como en el izquierdo.

Pulse el botón de MODALIDAD (MODE), luego suéltelo cuando vea aparecer la pantalla LCD que hay frente al botón. Verá un indicador de pilas y 3 dígitos que indican el número de fotos tomadas (almacenadas en la memoria interna en ese momento). A medida que se toman nuevas fotos, este contador irá avanzando. Pulse y mantenga pulsado el botón de MODALIDAD para apagar la cámara. Como precaución, tiene que descargar todas las fotos antes de cambiar las pilas o de guardar la cámara sin usar durante un largo periodo de tiempo (más de unas cuantas semanas). COMPROBAR LAS CONFIGURACIONES DE LA CÁMARA Cerciórese de que la cámara esté preparada para alta calidad (no se ve “LQ” en la pantalla LCD –vea las instrucciones para fijar la calidad de la fotografía) si quiere obtener los mejores resultados, especialmente si va a imprimir las fotos. Consulte el apartado “Cambiar las modalidades de operación” para ver instrucciones más completas sobre cómo usar las diferentes funciones, como repetir la toma, clips de película (modalidad avi), y borrar una fotografía que acaba de tomar.

SACAR UNA FOTOGRAFÍA (CONSEJOS ÚTILES PARA SACAR FOTOS DE MEJOR CALIDAD) Sujete el ImageView de la forma más firme posible con ambas manos rodeando los binoculares, pulse ligeramente el botón SNAP usando el extremo plano de un dedo. Si se apoya contra una pared, un árbol, etc., para lograr un punto de apoyo firme, también puede ayudar a que la cámara no se mueva al sacar las fotos. Cerciórese de estar a una distancia de 10 metros (30 pies) o más del sujeto que va a fotografiar. A diferencia de la óptica de los binoculares (que se enfoca a unos 5 metros), el enfoque de la cámara se preconfigura y se diseña solamente para sujetos distantes- sus fotos pueden parecer desenfocadas si estuviera demasiado cerca. USAR EL IMAGEVIEW CON EL ORDENADOR/COMPUTADORA ANTES DE CONECTAR EL IMAGEVIEW A UN ORDENADOR/COMPUTADORA, instale primero el controlador desde el CD-ROM como se indica en “Instalación del Software”. Después de instalar el controlador, también puede instalar Roxio” PhotoSuite 5, siguiendo las instrucciones que aparecen en pantalla (si todavía no tiene un software fotográfico que prefiera usar). Conecte el cable USB que se entrega entre el ImageView y su ordenador/computadora, usando un puerto USB del mismo ordenador/computadora (no use núcleos múltiples de USB). Lea “Descargar fotografías en el ordenador/computadora” para ver instrucciones detalladas sobre cómo transferir fotos a un PC con PhotoSuite. 28Felicidades por haber comprado unos binoculares ImageView de Bushnell. Antes de usar este producto, lea las instrucciones y tómese el tiempo necesario para familiarizarse con las diferentes partes y características del producto.

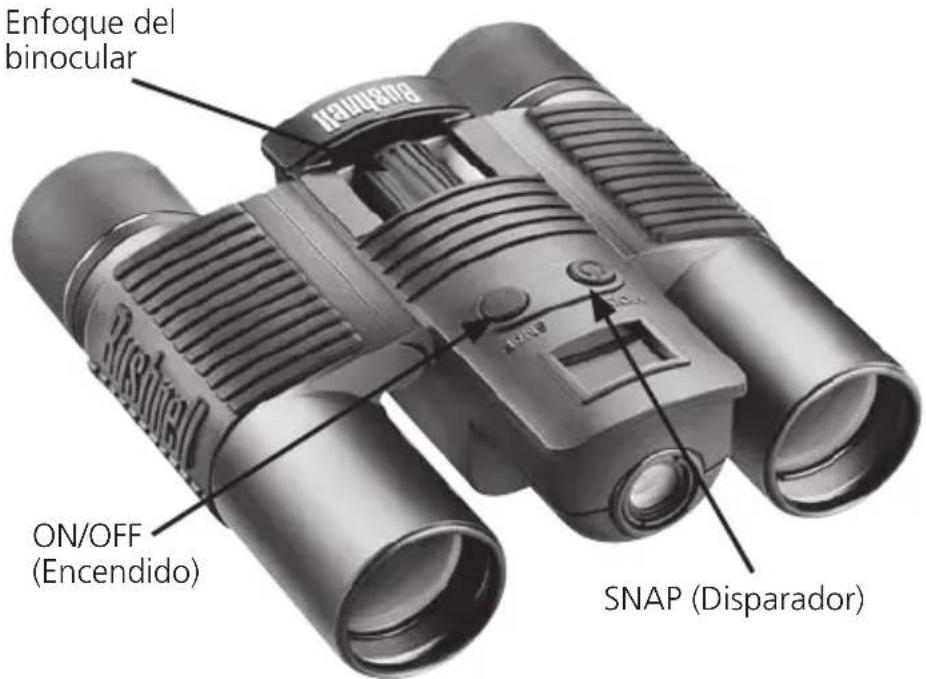

nserte 2 pilas alcalinas AAA como se indica en la tapa interior del compartimiento para pilas, situado en la parte lateral del ocular izquierdo. Encienda la cámara pulsando y manteniendo pulsado el botón MODE hasta que se encienda la pantalla de visualización y la cámara emita un pitido. Para apagar la unidad, pulse y mantenga pulsado el botón MODE hasta que se apague la pantalla de visualización. La cámara se apagará automáticamente para que no se gasten las pilas si no se pulsa ningún botón durante 2 minutos. SNAP (Disparador) Enfoque del binocular ON/OFF (Encendido)

29SACAR UNA FOTOGRAFÍA

Con la cámara encendida, pulse el botón SNAP (Disparador) para sacar una nueva foto. Para obtener mejores resultados, sujete el ImageView con firmeza con ambas manos y pulse ligeramente el botón SNAP con el extremo plano de su dedo en lugar de “golpearlo” con la punta del dedo. Cerciórese de estar a 10 metros (30 pies) por lo menos del sujeto, ya que el enfoque de la cámara está preconfigurado para lograr óptimos resultados con los objetos distantes (como deportes, fauna y flora, etc.).

CAMBIAR LAS MODALIDADES DE OPERACIÓN

Si pulsa el botón MODE recorrerá un ciclo por las diferentes modalidades y posiciones especiales de la cámara. El icono o símbolo correspondiente (indicado entre paréntesis más abajo) se visualizará en la pantalla por cada modalidad del ciclo tocando el botón MODE y destellará a menos que la seleccione o confirme con el botón SNAP (el icono dejará de destellar). Si no se pulsa ningún botón durante más de 5 segundos, la cámara regresará a la operación normal. Las modalidades / configuraciones se visualizarán durante el ciclo en el orden siguiente:

• T imer [Temporizador] ( ) : Selecciona el disparador automático, con el que se puede sacar una foto con un retraso de 10 segundos cuando se pulsa el botón SNAP. Es muy útil para no sacar fotos borrosas al golpear la cámara cuando está montada en un trípode (opcional), especialmente en condiciones de luz escasa. Una vez seleccionado, la cámara permanecerá en la modalidad de disparador automático hasta que regrese a la modalidad de temporizador y lo apague

• R epeat Shot [Repetir Toma] ( ) : : Saca una serie rápida de 3 fotos consecutivas, separadas 1 segundo aproximadamente, cuando pulsa y mantiene pulsado el botón SNAP. Como en el caso del temporizador, la cámara permanecerá en esta modalidad hasta que la cambie, o hasta que la memoria de la cámara esté llena. Esto se indica en la pantalla de visualización mostrando “FUL” y un pitido de alarma. Full Low Dead ONFullLowDead

30• High/Low Quality (LQ) [Calidad Alta/Baja]: Cuando se visualiza “LQ”, si pulsa “OK” se pone la cámara en la modalidad de baja resolución (320x240 pixels) – el icono “LQ” dejará de destellar. En la modalidad LQ se pueden guardar más fotos en la memoria antes de parar para descargarlas, con la desventaja de que las fotos son de menor calidad. Para reposicionar la cámara en alta resolución, regrese a la modalidad LQ y vuelva a pulsar OK (ya no se visualizará “LQ”). Cuando no se ve el icono LQ, la cámara está en la modalidad de alta resolución (640x480 pixels) para lograr la mejor calidad.

• M odalidad AVI ( ) : Esta modalidad permite que la cámara pueda tomar clips de película cortos (archivos .avi) en lugar de fotografías fijas. Después de activar esta modalidad (pulse SNAP cuando destelle el icono de película), si mantiene pulsado el botón SNAP filmará una película .avi hasta que lo suelte (o hasta que la memoria esté llena). Cuando se suelta el botón SNAP, la cámara regresa a la operación normal de foto fija (siempre que quede espacio en la memoria). Repita los pasos para volver a poner la modalidad AVI si quiere tomar más clips de película.

• P osición de frecuencia eléctrica: (60/50 Hz): Fija la frecuencia eléctrica correcta para evitar cualquier “vacilación” de imagen de la cámara. La opción predeterminada normal es “60” Hz (ciclos), como se usa en Estados Unidos. Si está usando la cámara en un país con 50 Hz de frecuencia eléctrica, pulse SNAP cuando destelle el icono “50” para seleccionarlo.

• D elete Last [Borrar la última] ( ) : Si pulsa SNAP cuando destelle el icono “Delete Last” se borrará (eliminará) de la memoria de la cámara la última fotografía tomada. 31• Delete All [Borrar todas] ( ) : Cuando se selecciona esta modalidad, la palabra “ALL” (TODAS) aparecerá al lado del icono de papelera, y destellará en la pantalla el número total de fotografías que hay en la memoria. Pulse y mantenga pulsado el botón SNAP para borrar todo el contenido de la memoria. Podrá oír un tono que irá aumentando de intensidad a medida que se van borrando las fotos. Cuando se complete el proceso, la visualización del número de fotos se pondrá a cero. Si no se pulsa ningún botón durante 5 segundos, la cámara regresa a la posición de espera. La modalidad “Delete All” es una forma rápida de borrar totalmente la memoria después de haber descargado sus fotos en el ordenador/ computadora y, de esta forma, la cámara estará lista para aceptar tantas fotos nuevas como sea posible.

OTROS ICONOS DE VISUALIZACIÓN

• Indicador de pilas ( ) : Muestra la vida útil que queda en las pilas. Cuando sólo aparezca lleno un tercio del icono, puede ir planeando la sustitución de la pila pronto. Cerciórese de llevar pilas de repuesto en un viaje largo o en acontecimientos importantes. ADVERTENCIA: Cerciórese de descargar todas las fotos (vea las instrucciones siguientes) de la cámara antes de quitar o cambiar las pilas. La memoria de la cámara depende de las pilas y perderá sus fotografías si quita las pilas o si deja que se desgasten completamente.

• Conexión PC (PC) : Cuando la cámara se conecta al PC mediante el cable USB que se adjunta, se visualizará el icono “PC”. Nota: cuando la cámara se conecta a un PC se encenderá automáticamente, y usa la conexión USB para no gastar las pilas mientras descarga sus fotos. 32USAR EL IMAGEVIEW CON EL ORDENADOR/COMPUTADORA Requisitos del sistema: Pentium 166MMX o equivalente mínimo (Se recomienda Pentium II 266) Windows 98/ME/2000/XP Mínimo de 32MB de memoria RAM Puerto USB (no conecte la cámara a través de un núcleo múltiple de USB) Mínimo de 200 MB de espacio en disco duro, con 65MB adicionales para IE y Direct X Controlador CD-ROM Monitor Super VGA y tarjeta de vídeo

INSTALACIÓN DEL SOFTWARE

NO CONECTE LA CÁMARA IMAGEVIEW AL ORDENADOR/COMPUTADORA ANTES DE INST ALAR EL SOFTWARE DEL CONTROLADOR (sólo en Windows 98/98SE) Inserte el disco CD-ROM suministrado. Se lanzará automáticamente y mostrará el controlador y la pantalla de instalación de PhotoSuite. Los usuarios de Windows 98 tienen que instalar el controlador (haga clic en Instalar Controlador - “Install Driver”) antes de conectar la cámara para descargarlo. Windows 2000, ME y XP no necesitan ningún controlador. A menos que ya tenga un software de edición de fotos que quiera usar, haga clic en el botón para instalar PhotoSuite (compatible con Windows 98/98SE/2000/ME/XP). 33Cerciórese de instalar primero el controlador si usa Windows 98/98SE . Conecte la cámara a su PC con el cable USB suministrado. Será reconocido como un “dispositivo de almacenamiento masivo”, que actuará como un disco duro externo. Abra Windows Explorer o Mi Ordenador/computadora (My Computer), la cámara se mostrará como un icono nuevo de Disco Intercambiable (Removable Disk). Abra este “Disco” y localice sus fotos (archivos .jpg) dentro de las carpetas. Haga clic en un archivo fotográfico individual, o use Editar>Seleccionar Todas (Edit>Select All) si quiere descargar todas las fotos. Luego elija Mover a la Carpeta... (Move to Folder...”) en el menú Editar. Puede elegir un archivo existente (como. “Mis Fotografías”) o crear uno nuevo en el lugar y con el nombre que quiera. Luego haga clic en “OK” y sus fotos serán transferidas desde la cámara a esa carpeta de su disco duro. Alternativamente, si lo prefiere, sólo tiene que copiar y empastar, o arrastrar y soltar sus archivos fotográficos desde el “Disco” de la cámara hasta el lugar del disco duro que elija. Entonces puede desconectar la cámara-primero tiene que hacer clic en el icono de la cámara de la bandeja de su sistema (mueva el cursor del ratón sobre los iconos de la esquina inferior derecha de la pantalla para encontrarlo) y siga las instrucciones de su PC para parar y quitar el dispositivo USB. Para ver y editar sus fotos, puede usar PhotoSuite (incluido en el CD), o usar cualquier otro software de edición de fotos. Seleccione Archivo>Abrir (File>Open) en el editor de fotos y navegar hasta la carpeta que contenga sus archivo de cámara previamente transferidos. Consulte, en el manual de instrucciones del software fotográfico, el menú Ayuda (Help) si quiere ver los detalles específicos para editar, volver a guardar e imprimir fotos. Para ver los archivos descargados de películas .avi, abra Windows Media Player (incluido con todas las versiones de Microsoft Windows) y abra el archivo .avi desde la ubicación donde lo guardó previamente. En las versiones recientes de Media Player, sólo tiene que arrastrar el nombre del archivo de película desde su ubicación hasta la ventana de Media Player, y empezará a reproducirse automáticamente. QuickTime, que viene preinstalado en muchos ordenadores/computadoras (o disponible para descargarse gratuitamente en Apple.com) también se puede usar para abrir y reproducir los clips de películas .avi. DESCARGAR FOTOS

34INSTRUCCIONES DE LOS BINOCULARES

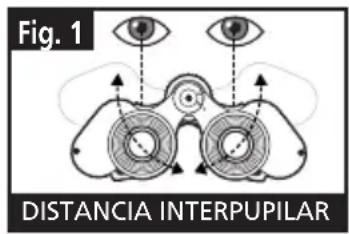

Los binoculares de Bushnell son instrumentos de precisión diseñados para ofrecer muchos años de uso agradable. Esta parte del folleto le ayudará a lograr un rendimiento máximo explicando cómo puede ajustar los binoculares a sus ojos y cómo cuidar de este instrumento. Léalo detenidamente antes de usar el binocular. AJUSTES PARA LOS OJOS (Figura 1) Cómo se ajusta a la distancia entre los ojos La distancia entre los ojos, denominada “distancia interpupilar,” varía de una persona a otra. Para conseguir un alineamiento perfecto de las lentes a los ojos, siga estos pasos sencillos.

1. Sujete los binoculares en la posición de visón normal.

2. Agarre con firmeza los tubos. Acerque o separe los tubos hasta

que vea un campo circular único. Ponga siempre sus binoculares en esta posición antes de usarlos. Cómo ajustarlos a la agudeza visual individual Como la vista individual varía de una persona a otra, los binoculares de Bushnell tienen un ajuste dióptrico que le permite afinar los binoculares de acuerdo con su visión. Siga las instrucciones de enfoque que puede ver a continuación para sus binoculares. DISTANCIA INTERPUPILAR Fig. 1 35ENFOQUE

1. Ajuste la distancia interpupilar. (Figura 1)

2. Ponga el “ajuste dióptrico” (Figura 2) en cero y mire a un objeto

Mantenga los ojos abiertos en todo momento.

4. Usando la cubierta de lente o la mano, cubra el objetivo (delantero)

del mismo lado de los binoculares que tiene el “ajuste dióptrico”. Normalmente es el lado derecho.

5. Usando la rueda de enfoque central enfoque a un objeto distante que tenga detalles

específicos (como una pared de ladrillo, ramas de árboles, etc.) hasta que aparezca tan nítido como sea posible.

6. Descubra la lente del objetivo del lado del ajuste dióptrico, cubra la otra lente del objetivo,

luego mire al mismo objeto.

7. Usando el anillo del “ajuste dióptrico” enfoque el mismo objeto que está viendo. Tenga

cuidado, ya que girar en exceso o forzar el ocular dióptrico puede causar daños o hacer que la pieza se desprenda del chasis.

8. Su binocular debe ajustarse para sus ojos. Enfocar a cualquier distancia cercana o lejana

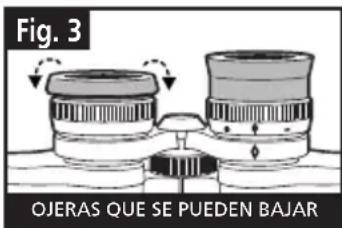

podrá hacerse girando simplemente la rueda de enfoque central. Tome nota del ajuste dióptrico de sus ojos como referencia futura. OJERAS (Figura 3) Los binoculares Bushnell disponen de unas ojeras de caucho que se pueden bajar diseñadas para ofrecer un mayor confort y eliminar la luz superflua. Si usa gafas de sol o graduadas, baje las ojeras. De esta forma sus ojos estarán más cerca de las lentes de los binoculares y logrará un mejor campo de visión.

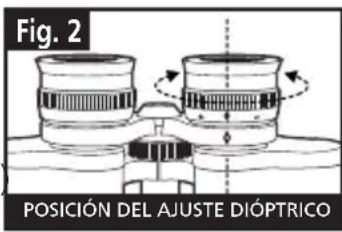

POSICIÓN DEL AJUSTE DIÓPTRICO

Fig. 3 36INSTRUCCIONES PARA EL CUIDADO DE LOS BINOCULARES Los binoculares de Bushnell le ofrecerán muchos años de servicio sin problemas si reciben el cuidado normal que se tiene con cualquier instrumento óptico de precisión. Los modelos que no son impermeables no deben exponerse a una humedad excesiva.

1. Si su binocular tiene ojeras flexibles que se pueden bajar, guárdelas con las ojeras

levantadas. De esta forma evitará que se sometan a un estrés y desgaste excesivos en la posición bajada.

2. Evite los golpes y dejar caer el instrumento.

3. Guárdelo en un lugar fresco y seco.

4. PRECAUCIÓN: Si mira directamente al Sol con los binoculares podría ser muy dañino para

5. No exponga nunca su binocular ImageView a ningún tipo de líquido o fluido excesivo, ya

que los binoculares no son impermeables ni están protegidos contra el empañamiento.

6. Saque las pilas del ImageView si no va a usarlo durante un largo periodo de tiempo.

(Cerciórese de descargar todas las fotografías de la cámara antes de quitar las pilas.) LIMPIEZA

Sople cualquier mota de polvo o fragmento que haya en la lente (o use un cepillo suave para lentes).

2. Para eliminar la suciedad o las huellas dactilares, limpie con un paño de algodón

suave frotando con un movimiento circular. La utilización de un paño áspero o frotar innecesariamente puede arañar la superficie de las lentes y terminar causando un daño permanente. Un paño de limpieza de “microfibras” (que puede encontrar en cualquier tienda fotográfica) es ideal para la limpieza de rutina de los instrumentos ópticos.

3. Para una limpieza más a fondo, puede usar papel para limpiar lentes fotográficas y fluido

para limpieza de lentes fotográficas o alcohol isopropílico. Aplique siempre el fluido al paño de limpieza, nunca directamente a las lentes.

37GARANTÍA / REPARACIÓN

GARANTÍA LIMITADA DE DOS AÑOS Su producto Bushnell® está garantizado contra defectos de materiales y fabricación durante dos años después de la fecha de compra. Es caso de defectos bajo esta garantía, nosotros, a nuestra opción, repararemos o sustituiremos el producto siempre que lo devuelva con portes pagados. Esta garantía no cubre defectos causados por el uso indebido, ni por un manejo, instalación o mantenimiento realizados por alguien que no sea un departamento de servicio autorizado de Bushnell. Cualquier envío que se haga bajo esta garantía deberá ir acompañado por lo siguiente:

1) Un cheque/giro postal por la cantidad de 10 dólares para cubrir los gastos postales y de manejo.

2) Nombre y dirección donde quiere que se le envíe el producto.

3) Una explicación del defecto.

4) Una prueba de la fecha de compra.

5) El producto debe empaquetarse bien en una caja resistente para evitar que se dañe durante el transporte, con

los portes prepagados a la dirección que se muestra a continuación:

EE.UU. ENVIAR A: EN CANADÁ ENVIAR A: Bushnell Performance Optics Bushnell Performance Optics Attn.: Repairs Attn.: Repairs 8500 Marshall Drive 25A East Pearce Street, Unit 1 Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9 En el caso de productos comprados fuera de Estados Unidos o Canadá, póngase en contacto con su distribuidor local para que le den la información pertinente sobre la garantía. En Europa también puede ponerse en contacto con Bushnell en: BUSHNELL Performance Optics Gmbh European Service Centre MORSESTRASSE 4

ALEMANIA Tel: +49 (0) 221 709 939 3 Fax: +49 (0) 221 709 939 8 Esta garantía le ofrece derechos legales específicos. Puede que tenga otros derechos que verían de un país a otro. ©2004 Bushnell Performance Optics 38Model: 11-8200

69GUIA DE CONSULTA RÁPIDA
